Диодно-каскадный трансформатор

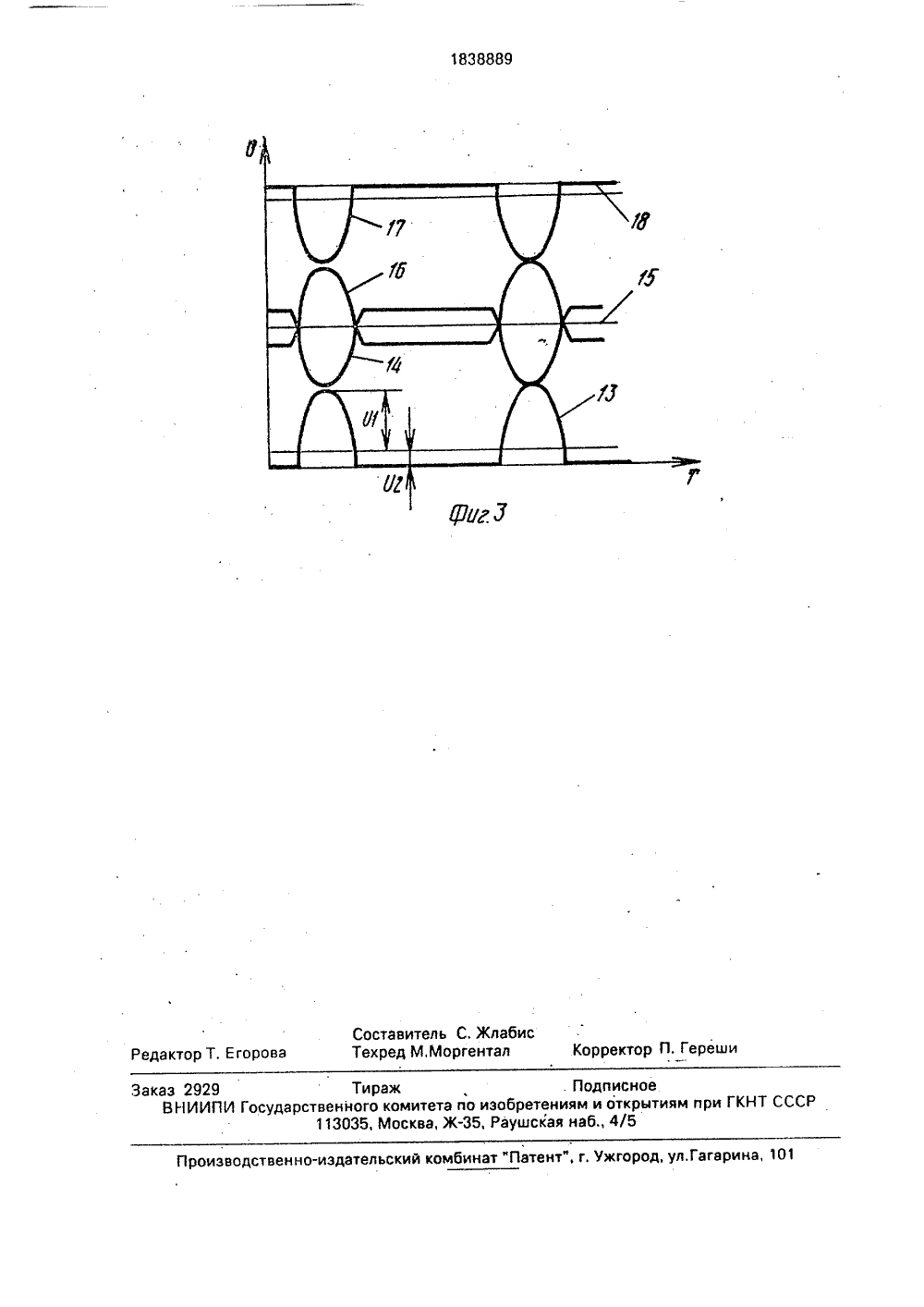

(57) Изобретение еления: ора. ный лер- обней мот- выМ 3 детельство СССР04 М 3/18, 1986.СКАДНЫЙ ТРАНСФ ои технике и м телевизионользовано в ве тки телеГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССРГОСПАТЕНТ СССР) САНИЕ ИЗОБР относится к телевизионжет быть использовано в Изобретение относится кной технике и может быть испвыходном каскаде строчной раэ р визионных приемников.Целью изобретения является уменьшение веса и габаритов ТДКС путем уменьшения числа витков высоковольтной обмотки.Существенную новизну предлагаемого устройства составляет предложенное соединение элементов схемы трансформатора, в результате которого диоды ТДКС, продолжая выполнять свойственные им функции отсеканив тока разряда распределенных емкостей, одновременно становятся диодами умножителя и выполняют функцию заряда конденсаторов этого умножителя,На фиг. 1 приведен эскиз предлагаемого трансформатора, на фиг, 2 - его принципиальнав схема, На фиг, 3 изображены осциллограммы напряжений в характерных точках схемы, обозначенных на фиг, 2 цифрами 13, 14, 15, 16, 17, 18, поясня 1 ощие принцип работы предлагаемого устройства.ТДКС состоит из ферритового сердечника 1, первичной обмотки 2, расположенной над выходном каскаде строчнои развертки т визионных приемников, Цель изобрете уменьшение габаритов трансформат Существо изобретения; диодно-каскад трансформатор строчной развертки со жит: ферритовый сердечник первичной мотки, с расположенной над секционированной высоковольтной об кой, четыре высоковольтных диода, два сокольтных конденсатора. 3 ил,ней секционированной высоковольтной обмотки 3, высоковольтных диодов 4 и 5, включенных на входе и выходе высоковольтной обмотки. К диодам 4 и 5 подкл 1 очены диоды 6 и 7 и конденсаторы 8 и 9, Распределенная емкость секций высоковольтной обмотки обозначена цифрой 10, емкость между высоковольтной обмоткой и сердечником обозначена цифрой 11, Конденсатор 12ю й отображает емкость кинескопа и не входит СО в конструкцию ТДКС. На первичной обмотке Ы трансформатора формируются импульсы СО напряжения с частотой строчной развертки )Со и длительностью 15-20-,ь периода развер г- (р ки, В каждой секции высоковльтной обмотки возникают импульсы напряжения величиной 02 во время прямого хода и 01 во время обратного хода строчной развертки.) Напряжение 02 составляет 15 - 20% величины 01, Направления намотки первичной и высоковольтной обмоток выбраны так, что во время обратного хода строчной развертки в точке 16 (фиг. 2) возникает положительный импульс напряжения. Этот импульс через диод 5 заряжает конденсатор 9, а че 1838889рез диод 4 - конденсатор 8 до напряжения Ос -2 х О 1 с полярностью,укаэанной на фиг, 2. Йо время прямого хода напряжение в обмотке меняет полярность, в результате чего диоды 4 и 5 закрываются, и напряжения заряженных конденсаторов 8 и 9 суммируются с напряжением 2 х Ог высоковольтной обмотки 3;Овых= 4 х 01+2 х 02.До этого напряжения через диоды 6 и 7 заряжается емкость электронно-лучевой трубки 12.Таким образом, в предлагаемом трансформаторе диоды выполняют двойную функцию: они . препятствуют разряду распределенных емкостей и одновременно участвуют в умножении высокого напряжения.Формула изобретения Диодно-каскадный трансформатор, содержащий сердечник магнитного материала, расположенную на нем первичную обмотку, расположенную поверх нее и разделенную на секции высоковольтную обмотку, четыре высоковольтных диода, катод первого высоковольтного диода подключен к первому выводу высоковольтной обмотки, а анод второго высоковольтного диода подключен к второму выводу высоковольтной 5 обмотки, отл и ч а ю щи й с ятем, что,сцелью уменьшения габаритов трансформатора путем уменьшения числа витков высоковольтной обмотки, введены два высоковольтных конденсатора, при этом 10 анод первого высоковольтного диода подключен к катоду третьего высоковольтного диода, а катод второго высоковольтного диода подключен к аноду четвертого высоковольтного диода, а второй вывод первого 15 высоковольтного конденсатора и первыйвывод второго высоковольтного конденсатора подключены соответственно к второму и первому выводам высоковольтной обмотки, а первый вывод первого высоковольтно го конденсатора подключен к катодутретьего и аноду первого высоковольтных диодов, а второй вывод второго высоковольтного конденсатора подключен к катоду второго и аноду четвертого высоковольтных 25 диодов.1838889Составитель С. Жлабис Редактор Т, Егорова Техред М,Моргентал Корректор П. Гереш каз 2929 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при113035, Москва, Ж, Раушская наб., 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 10
