Трехфазный трансформатор для питания тиристорных агрегатов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 898520
Авторы: Виноградов, Еланцева
Текст

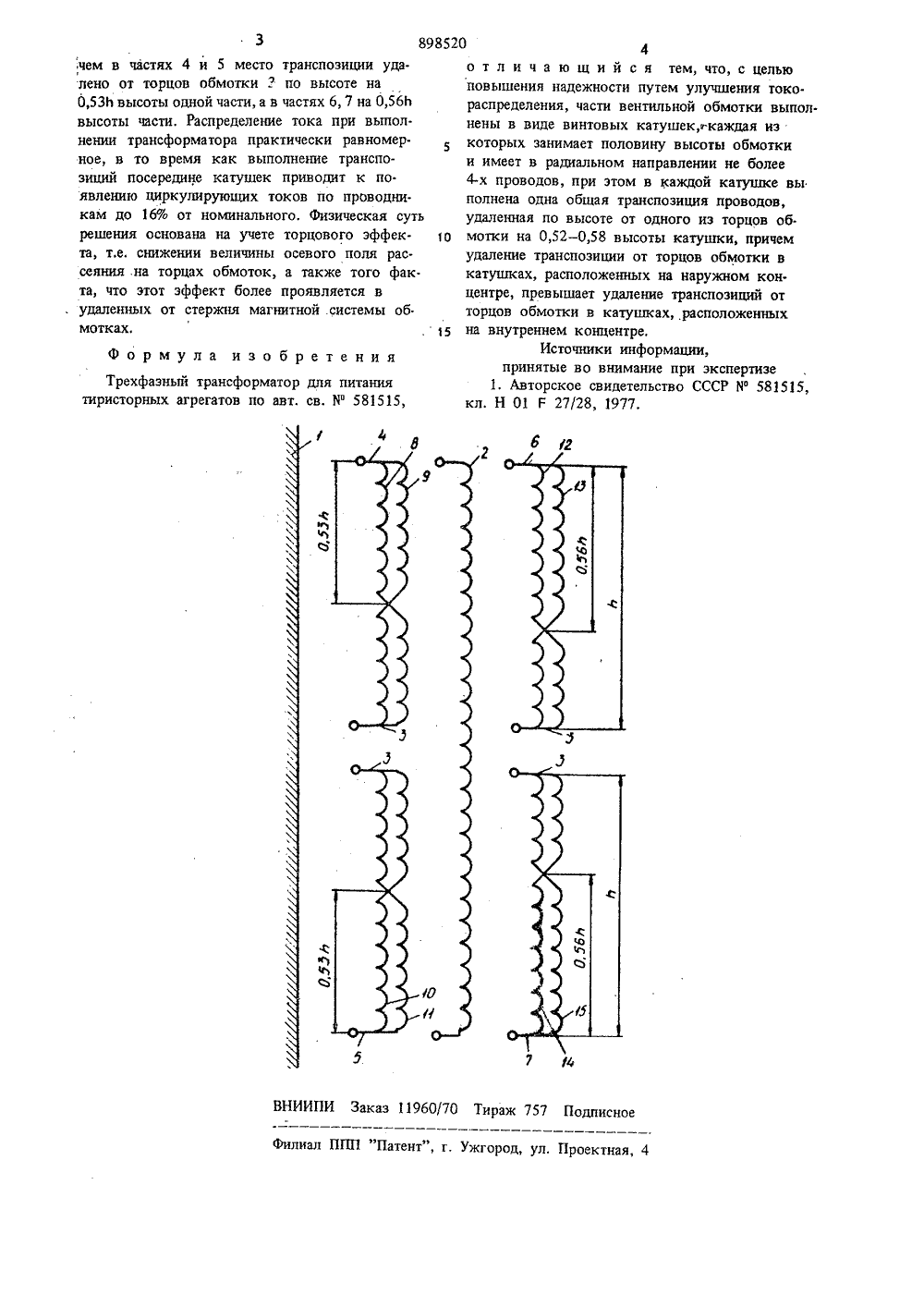

Союз СоветскикСоциалистическихРеспублик ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 11898520(51)М. Кл,Н 01 Р 27/28 3 Ъаударстваный комнтет СССР ао делам изобретений и открмтнйнвитель оизво ственное объединени 4) ТРЕХФАЗНЫЙ ТРАНСФОРМАТОР ДЛЯ ПИТАНИ ТИРИСТОРНЫХ АГРЕГАТОВ Изобретчастности По осн тушки, причем удаление транспознции от тор цов обмотки в катушках, расположенных на наружном концентре, должно превышать удаление транспозиций от торцов обмотки в катушках, расположенных на внутреннем концентре,На чертеже представлено расположение обмоток на одной нз фаз трансформатора.На чертеже 1 магнитной системы располо. жена сетевая обмотка 2 и вентильная обмотка 3. Части вентильной обмотки 4 и 5 расположены на внутреннем концентре, каждая из них занимает половину высоты вентильной обмотки и на трех стержнях магнитной сйст 6- мы они соединены в треугольник. Части би 7 расположены на наружном концентре, каждая из них занимает половину высоты вентильной обмотки и на трех стержнях магнитной системы они соединены в звезду. Каждая из час. тей обмотки выполнена в виде одноходовой винтовой катушки и намотана двумя параллельно соединенными транспонированными проводами 8 - 15. В каждой из частей 4 - 7 выполнена одна транспозицня проводов, пр: овытен трансфосить КПД,весо-габариполнении ч зить вы- виде аждая иэ которых эаниы обмотки, ток по оттушек делится неравноадежность трансформашек, к высот интовых кат мает половину льным прово ет мерно, что стора 1 .Цель изоти трансформпределения.Указанная етени остигается тем, что ввентильной обмотки вы вых катушек, каждая трансформаторе часполнены в виде виниз которых занима ки и имеет в радиалболее 4-х проводов,тушке вьвтолнена однпроводников, удалениз торцов обмотки при этом в каждои каа обшая трацспозицияая по высоте от однога 0,52 - 0,58 высоты каение относится к электротек трансформаторостроению овному авт. св. Иф 581515 рматор, который позволяет коэффициент мошности и с ные показатели, однако притей вентильной обмотки в- повышение надежносутем улучшения токорасполовину высоты обмотьном направлении не электротяжмаш" им е,чем в частях 4 и 5 место транспозиции удалено от торцов обмотки . по высоте на0,53 п высоты одной части, а в частях 6, 7 на 0,566высоты части. Распределение тока при выполнении трансформатора практически равномер.ное, в то время как выполнение транспозиций посередине катушек приводит к по.явлению циркулирующих токов по проводникам до 16% от номинального. Физическая сутьрешения основана на учете торцового эффекта, т.е. снижении величины осевого поля рас.сеяния на торцах обмоток, а также того факта, что этот эффект более проявляется вудаленных от стержня магнитной.системы об.мотках,82 40 И ИИПИ Заказ 11960(70 Тираж 757 Подписно Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 формула изобретения Трехфазный трансформатор для питания тиристорных агрегатов по авт. св. Р 581515, 898520 4о т л и ч а ю щ и й с я тем, что, с цельюповышения надежности путем улучшения токо.распределения, части вентильной обмотки выпол.иены в виде винтовых катушек,каждая иэкоторых занимает половину высоты обмоткии имеет в радиальном направлении не более4-х проводов, при этом в каждой катушке выполнена одна общая транспозиция проводов,удаленная по высоте от одного из торцов об.1 о мотки на 0,52 - 0,58 высоты катушки, причемудаление транспозиции от торцов обмотки вкатушках, расположенных на наружном концентре, превышает удаление транспозиций отторцов обмотки в катушках, расположенныхна внутреннем концентре.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР Р 581515,кл. Н 01 Г 27/28, 1977.
СмотретьЗаявка
2934070, 28.04.1980
ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "УРАЛЭЛЕКТРОТЯЖМАШ" ИМ. В. И. ЛЕНИНА
ВИНОГРАДОВ АНДРЕЙ ВЛАДИМИРОВИЧ, ЕЛАНЦЕВА ИРИНА МАЕВНА
МПК / Метки
МПК: H01F 27/28
Метки: агрегатов, питания, тиристорных, трансформатор, трехфазный
Опубликовано: 15.01.1982
Код ссылки
<a href="https://patents.su/2-898520-trekhfaznyjj-transformator-dlya-pitaniya-tiristornykh-agregatov.html" target="_blank" rel="follow" title="База патентов СССР">Трехфазный трансформатор для питания тиристорных агрегатов</a>
