Трансформатор

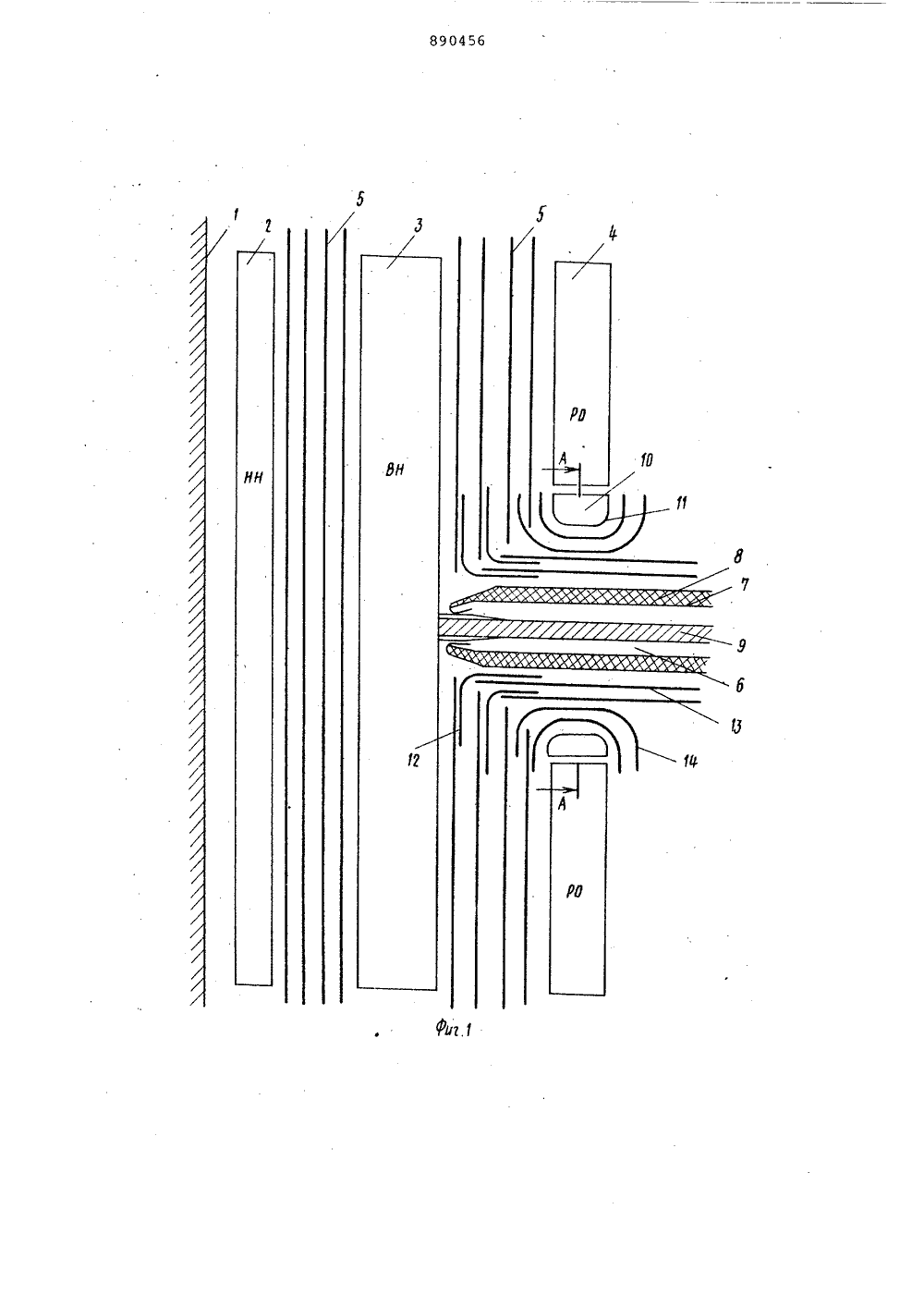

Союз Советскик СоциалистическихРеспублик ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ оц 890456(22) Заявлено 26,03.80 (21) 2899512/24-07с присоединением заявки Но(51)М..з Н 01 Г 27/28 Государственный комитет СССР по делам изобретений и открытий(53) УДК 621. 314. .214(0888) Дата опубликования описания 15.181(71) Заяви 54) ТРАНСФОРМАТО 10 ра- ыо Изобретение относится к электротехнике, в частности к производству трансформаторовИзвестны трансформаторы с регулированием напряжения, содержащее остов, на стержне которого расположена высоковольтная обмотка с вводом линейного отвода в середину ее осевого размера, другая - регулировочная обмотка размещена снаружи высоковольтной. Между обмотками расположена .барьерная изоляция 11.Наиболее близким к предлагаемому является трансформатор, содержащий остов, на стержне которого размещены обмотки внутренняя с линейным отводом в середине осевого размера и регулировочная, расположенная снаружи и имеющая для прохода линейного отвода свободную от витков зону. В указанной зоне расположен электростатический экран с закругленной поверхностью, обращенной к линейному отводу. Между обмотками имеется барьерная изоляция, состоящая из изоляционных цилиндров и воротниковых шайб на линейном отводе, а также барьеров на электростатических эк нах. Последние в свободной зоне в полнены в виде емкостных колец, к торые размещены по всей окружности обмотки. Барьеры на экранах имеют в радиальном сечении Г-образную форму (угловые шайбы), при этом их радиа ть" ные полки, обращенные к линейному отводу перешихтованы между собой. Ли . нейный отвод высоковольтной обмотки жестко с ней связан, при этом непосредственно на поверхность токоведущей жилы отвода нанесена твердая йзоляция, например, из кабельной бумаги 21.Недостатки данного устройства заключаются в том что из-за расположения электростатических экранов в свободной зоне регулировочной обмотки по всей ее .окружности плохо экранируются места переходов витков регулировочной обмотки, в связи с чем необходимо увеличивать изоляционные промежутки, а следовательно, вес и потери электроэнергии трансформатора. Электростатические экраны имеют большой диаметр, размеры их пригодны только для конкретного трансформатора. Это не позволяет унифицировать экраны и барьеры на них, что ведет к повышению трудоемкости и материалоемкости обмотки. Из-за выполнения барьеров на экранах в виде угловыхшайб повышается материалоемкость и трудоемкость обмотки и сборки трансформатора. Кроме того, перешихтовка полок барьеров приводит к тому, что барьеры не повторяют закругление поверхности экранов, в результате чего на одном из закруглений экрана образуется увеличенныи канал, что снижает прочность изоляции экрана.В связи с этим приходится увеличивать изоляционный промежуток между линей 10 ныл отводом и экранами,а следовательно, и размеры свободнои от витков зоны регулировочной обмотки. Это ведет к увеличению веса, размеров и потерь трансформатора. Причем укаэанные барьеры на экране имеют индивидуаль ные размеры и не поддаются унификации за счет чего увеличивается трудоелкость их изготовления. Из-за того, что потенциальная поверхность линейного отвода высоковольтной обмотки 2 О принадлежит токоведущей жиле и жестко связана с обмоткой, наложение твердой изоляции на отвод приходится выполнять в неудобном месте. В результате увеличивается трудоемкость изолировки, снижается надежность изоляции.Цель изобретения - снижение мате-. риалоемкости, трудоемкости и потерь электроэнергии трансформатора.Поставленная цель достигается тем, что в известном трансформаторе, содержащем остов, на стержне которого размещены обмотки, не менее двух,одна из которых внутренняя с линейным отводом в середине осевого размера,а другая - наружная, имеющая для прохода линейного отвода внутренней обмотки свободную от витков зону, вкоторой расположен электростатический экран с закругленной поверхностью 40обращенной к линейному отводу, ибарьерную изоляцию между обмотками,состоящую из цилиндров изоляционныхэлементов на линейном отводе ибарьерав на экране, последний в свободной от витков зоне наружной обмотки выполнен в виде кольца, расположенного концентрически на линеиномотводе вчутренней обмотки.Барьеры на экране имеют в сеченииЧ-образную форму и расположены на поверхности экрана, обращенной к линейному отводу, по всей окружности.Выполнение экрана наружной обмотки в виде кольца, охватывающего линейный отвод внутренней обмотки,.позвопяет резко уменьшить объемэлектрически напряженной зоны и унифицировать экран и барьеры на нем,что способствует сокращению изоляционных промежутков, трудоемкости, 60материалоемкости и потерь электроэнергии трансформатора. За счет того, что барьеры на экране имеют Ч-образную форму,повторяющую закругленную поверхность экрана, уменьшаются 65 каналы у напряженнои поверхности экрана, что позволяет сократить изоляционные промежутки, Барьеры легко унифицировать, что сокращает их трудоемкость .и материалоемкость.Изобретение может быть применено независимо от назначения наружной облотки, например регулировочная,низковольтная, высоковольтная.На фиг. 1 изображен предлагаемый трансформатор, осевое сечение, на фиг. 2 - сечение А-А на фиг. 1.На стержне 1 (фиг. 1) остова расйоложена обмотка низкого напряжения 2, обмотка высокого напряжения 3 и регулировочная обмотка 4. Между обмотками установлены изоляционные цилиндры 5 барьерной изоляции. От середины осевого размера обмотки 3 выходит линейный отвод 6, состоящий из проводящей трубы 7, на поверхность которой наложена изоляция 8, и токо- ведущей жилы 9 внутри трубы 7, Линейный отвод б проходит через свободную от витков зону регулировочной обмотки 4, В этой зоне установлен электростатический экран 10, у которого поверхность 11, обращенная к линейчому отводу 6, закруглена. На линейном отводе б установлены воротниковые шайбы 12 и цилиндрические барьеры 13. На экране 10 размещены Ч-образные барьеры 14, повторяющие форму закругления 11 экрана 10. Экран 10 и барьеры 14 концентрически охватывают линейный отвод б (фиг. 2), Количество цилиндров 5, вбротниковых шайб 12, цилиндрических барьеров 13 и Ч-образных барьеров 14 выбирается в .зависимости от класса напряжения высоковольтной обмотки. Практически во всех случаях достаточно иметь не более двух Ч-образных барьеров 14.(Целесообразно иметь следующий порядок сборки трансформатора после насадки высоковольтной облотки 3;,устанавливаются цилиндры 5 и вместе с ними воротниковые шайбы 12; насаживается регулировочная обмотка 4, на которую предварительно установлен первый от нее Ч-образный барьер 14; устанавливается второй барьер 14 итруба 7 с изоляцией 8 устанавливаются цилиндрические барьеры 13, которые раскрепляются изоляционными планками, за счет чего обеспечиваются необходимые каналы между барьерами и фиксируется отвод б. Для упрощения установки Ч-образных барьеров 14 целесообразно выполнять их составными поокружности, например, из трех частей. Изобретение позволяет выполнить трансформатор на очень высокий класснапряженияЗа счет уменьшения материалоемкости, трудоемкости и потерь электроэнергии экономический эффектоценивается в 20-25 тыс. руб. на один трансформатор.формула .изобретения 1. Трансформатор, содержащий остов, на стержне которого размещены обмотки, не менее двух, одна из которых внутренняя с линейным отводом 5 в середине осевого размера, а дру" гая - наружная, имеющая для прохода линейного отвода внутренней обмотки свободную от витков зону, в которой расположен электростатический экран О а закругленной поверхностью, обращенной к линейному отводу, и барьерную изоляцию между обмотками, состоящую из цилиндров изоляционных элементов на линейном отводе и барьеров на экране, о т л и ч а ю щ и й с я тем, что, с целью снижения материалоемкости, трудоемкости и потерь электро энергии, электростатическими экран в свободной от витков зоне наружной обмотки выполнен в виде кольца, расположенного концентрически на линейном отводе внутренней обмотки.2. Трансформатор по п. 1, от л ич а ю щ и й с я тем, что барьеры на экране имеют в сечении Ч-образную Форму и расположены на поверхности экрана, обращенной к линейному отво"ду, по всей окружности.Источники инФормации, ,принятые во внимание при экспертизе1. Чертеж УВБ 705015 6 ВБ 522041трансФорматора ОДЦТНП/330/110,выпускаемый с 1977.2. Патент ГДР 9 97769,кл, Н 01 Г 27/28, 1973.89045 б Л-Я Фиг.2 Реда Подписноета СССРытийнаб., д. 4/5 аказ 11016/82 Тираж 787 ВНИИПИ Государственного коми по делам иэобретений и от 113035, Москва, Ж, Рауюс
