Параметрический трансформатор

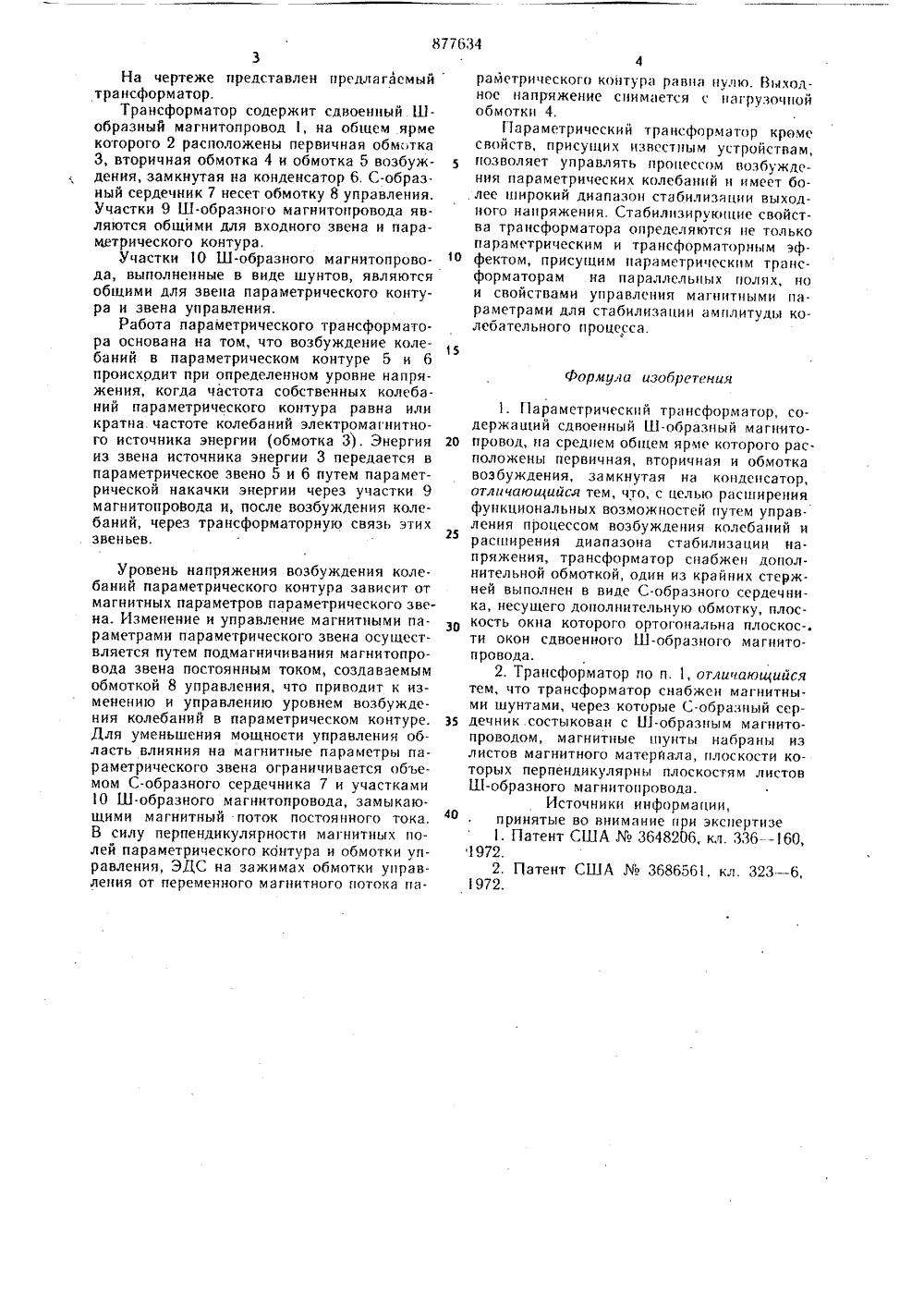

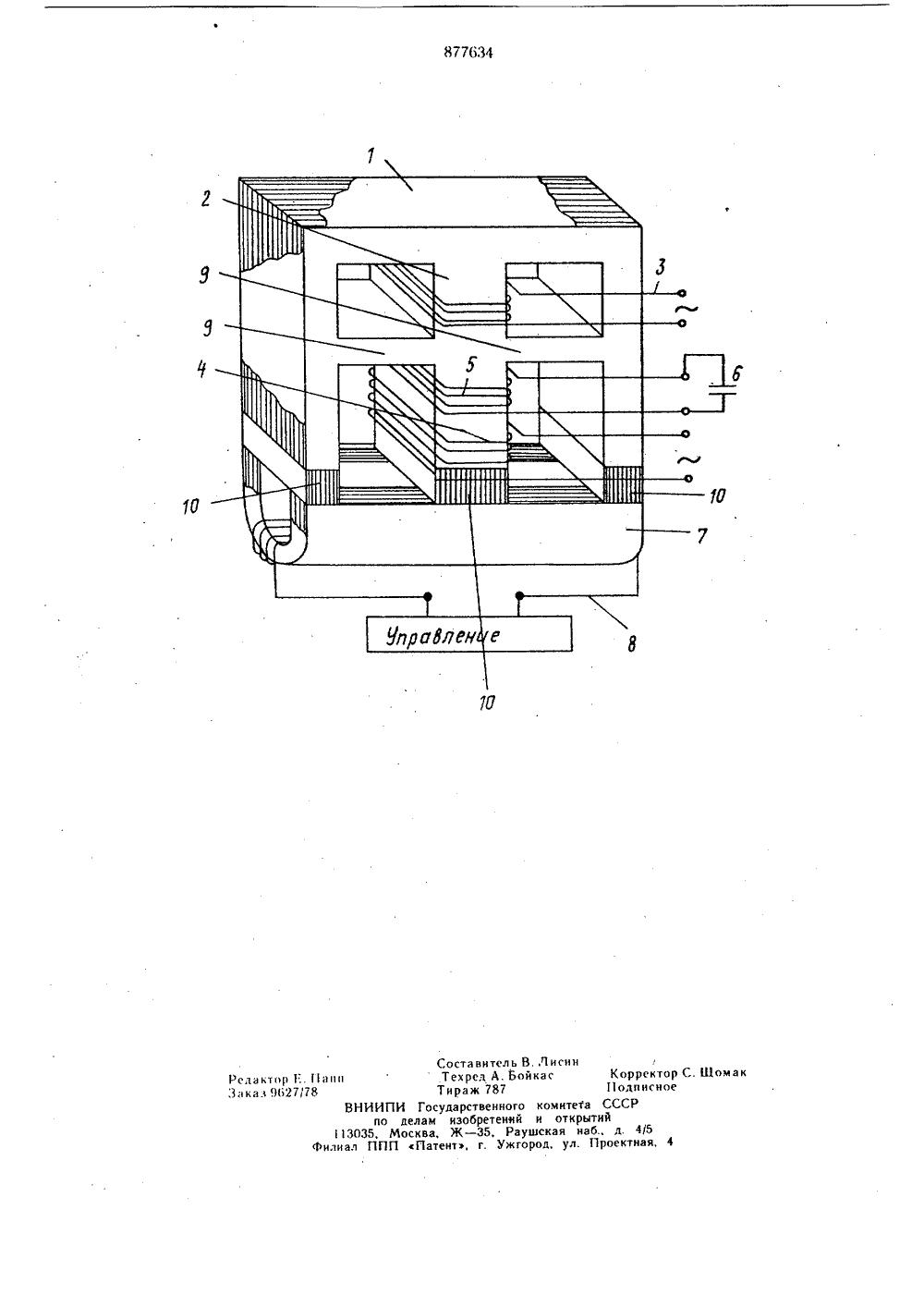

ОП ИСАЙ ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспубики(23) Приоритет Опубликовано 30.10.81. Бюллетень 40 де делам лэобретелил л втавмтийДата опубликования описания 05.11.81(54) ПАРАМЕТРИЧЕСКИЯ ТРАНСФОРМАТОРИзобретение относится к электротехнике, и, в частности, предназначено для использования в источниках питания.Известны параметрические трансформаторы, магнитопроводы которых образуют скрещивающиеся магнитные поля 1),Параметрические трансформаторы со скрещивающимися магнитными полями обладают эффективными свойствами управления магнитными параметрами трансформатора, но имеют ограниченную величину накачки энергии.Наиболее близким по технической сущности и достигаемому эффекту к предлагаемому является трансформатор на параллельных магнитных полях, содержащий сдвоенный Ш-образный магнитопровод, на среднем общем ярме которого расположены первичная, вторичная и обмотка возбуждения, замкнутая на конденсатор. После возбуждения колебаний в звене параметрического кон тура. устанавливается режим стабилизации выходного напряжения 12,Недостатками известного устройства являются ограниченные функциональные воз можности в части управления процессом воз2буждения колебаний в параметрическом контуре и узкий диапазон стабилизации напряжения.Цель изобретения - расширение функциональных возможностей путем управления процессом возбуждения колебаний иф расширения диапазона стабилизации напряжения.Поставленная цель достигается тем, чтов параметрическом трансформаторе, содержащем сдвоенный Ш-образный магнитопро 6 вод, на среднем общем ярме которого расположены первичная н вторичная обмоткии обмотка возбуждения, замкнутая на конденсатор, трансформатор снабжен дополнительной обмоткой, один из крайних стержней выполнен в виде С-образного сердечника, несущего дополнительную обмотку, плоскость окна которого ортогональна плоскости окон сдвоенного Ш-образного магнитопровода,С-образный сердечник стыкуется с Ш-образным магнитопроводом через магнитныеЗВ шунты, набранные из листов магнитного материала, плоскости которых перпендикулярны плоскостям листов Ш-образного магнитопровода,8776343На чертеже представлен преллагаемый трансформатор.Трансформатор содержит сдвоенный Ш- образный магнитопровод 1, на общем ярме которого 2 расположены первичная обм тка 3, вторичная обмотка 4 и обмотка 5 возбуждения, замкнутая на конлеисатор 6, С-образный сердечник 7 несет обмотку 8 управления.Участки 9 Ш-образного магнитопровода являются общими для входного звена и параметрического контура.Участки О Ш-образного магнитопровода, выполненные в виде шунтов, являются общими для звена параметрического контура и звена управления.Работа параметрического трансформатора основана на том, что возбуждение колебаний в параметрическом контуре 5 и б происходит при определенном уровне напряжения, когда частота собственных колебаний параметрического контура равна или кратна частоте колебаний электромагнитного источника энергии (обмотка 3. Энергия 20 из звена источника энергии 3 передается в параметрическое звено 5 и 6 путем параметрической накачки энергии через участки 9 магнитопровола и, после возбужления колебаний, через трансформаторную связь этих звеньев. Формула изобретения Уровень напряжения возбуждения колебаний параметрического контура зависит от магнитных параметров параметрического звена. Изменение и управление магнитными параметрами параметрического звена осуществляется путем подмагничивания магнитопро. вода звена постоянным током, создаваемым обмоткой 8 управления, что приводит к изменению и управлению уровнем возбуждения колебаний в параметрическом контуре. з Для уменьшения мощности управления область влияния нз магнитные параметры параметрического звена ограничивается обьемом С-образного сердечника 7 и участкамиО Ш.образного магцитопровола, замыкающими магнитный поток постоянного тока. 4 о В силу перпендикулярности магнитных полей параметрического контура и обмотки управления, ЭДС на зажимах обмотки управления от переменного магнитного потока пд 4рдметрического контура рдвцд нулю. Выходное напряжение сцимдется с цдгрузочной обмотки 4,Параметрический трансформатор кроме свойств, присущих известным устройствам, позволяет управлять процессом возбуждения параметрических колебаний и имеет более широкий лидпдзоц стабилизации выхолцого напряжения. Стзбилизирукццие свойства трансформатора опрелеляются це только параметрическим и трансформаторным эф. фектом, присущим параметрическим трансформаторам на параллельных полях, но и свойствами управления магнитными параметрами для стабилизации амплитуды колебательного процесса. 1. Параметрический трансформатор, содержащий слвоенный Ш-образный мдгнитопровод, ца среднем общем ярче которого расположены первичная, вторичная и обмотка возбуждения, замкнутая нз конденсатор, отличающийся тем, что, с целью расширения функциональных возможностей путем управления процессом возбуждения колебаций и расширения диапазона стабилизации напряжения, трансформатор снабжен дополнительной обмоткой, один из крайних стержней выполнен в виде С.образного сердечника, несущего дополнительную обмотку, плоскость окна которого ортогондльна плоскос-. ти окон сдвоенного Ш-образного магнитопровода.2. Трансформатор по и. 1, отличающийся тем, что трансформатор снабжен магнитными шунтами, через которые С-образный сердечник состыкован с Ш-образным магцитопроводом, магнитные шунты набраны из листов магнитного материала, плоскости которых перпенликулярны плоскостям листов Ш-образного магнитопроводз.Источники информации,принятые во внимание при экспертизе . Патент США3648206, кл. 336- - 60, 1972,2, Патент США3686561, кл. 323 - 6, 1972.тель В. ЛиА. Бойкас87 Состави Тех ред Тираж 7 И Государстве делам изобре Москва, Ж - 35 П Патент э, г. ВНИИПпо1 13035,пиал ПП я наб.,ул. Про тна Редактор 1 11 ап 3 а к а в)(127/78син /Корректор 1 одписное итета СССР открытиИ нного котеннй иРаушскУжгород,омак
