Патенты с меткой «программ»

Номер патента: 1119015

Опубликовано: 15.10.1984

Авторы: Ларченко, Фурманов, Холодный, Ялинич

МПК: G06F 9/48

Метки: прерывания, программ

...по приоритету прерывания в группе н выбора старшей по приоритетугруппы прерываний,Поставленная цель достигаетсятем, что в устройство прерывания про"грамм, содержащее регистр прерываний,регистр защиты, первый блок элементов И, блок обзора прерываний, шифратор старшей группы запросов, второй блок элементов И, регистр коданомера прерывания, причем блок обзора прерываний содержит две группыэлементов ИЛИ, узел выбора старшейгруппы запросов и группу блоковэлементов И, причем в блоке обзорапрерываний выходы элементов ИЛИпервой группы соединены с входамиузла выбора старшей группы запросов,каждый выход которого соединен суправляющим входом одноименного бло-.ка элементов И группы, одноименныевыходы групп выходов каждого блокаэлементов И группы...

Номер патента: 1120339

Опубликовано: 23.10.1984

Авторы: Камшилин, Лиховецкий, Носков, Цуканов

МПК: G06F 11/28

Метки: времени, выполнения, программ

...блок 7 55 автоматического сброса, состоящий из триггера 8, первого элемента И 9, второго элемента И 10 и элемента 11 выход переполнения которого соединен 15со вторым нулевым входом триггераблока анализа частоты сбоев и вторымустановочным входом счетчика сбоев,выход блока автоматического сбросасоединен с входом сброса счетчикавремени и единичным входом триггераблока анализа частоты сбоев, единичный выход которого соединен с вторымвходом элемента И блока анализа частоты сбоев. 25Таким образом, если сбои появляются редко, то блок анализа частотысбоев производит сброс счетчика сбоев при появлении каждого очередного сбоя и поэтому редко появляющиеся сбои не могут привести к формированию сигнала отказа ЭВМ в счетчике сбоев, что приводит к...

Номер патента: 1124301

Опубликовано: 15.11.1984

Авторы: Осетров, Садовникова, Трутце

МПК: G06F 9/48

Метки: многоканальное, прерывания, программ

...ИЛИ, каналы, а в кажцом 45 канале триггер и элемент И, причем каждый вход запроса устройства соединен с единичным входом триггера соответствующего канала, введены в кажцом канале счетчик, дешифратор, 50 блок элементов И, сдвиговый регистр, элемент И-ИЛИ и распределитель импульсов, причем выходы триггеров каналов подключены к входам первого элемента ИЛИ, к первым входам блоков элементов И своих каналов и к первым входам элементов И-ИЛИ своих каналов, ыходы этих элементов подключены н ервым входам распределителей импульсов своих каналов, первые выходы распределйтелей импульсов сое динены с вторыми входами блоков элемента И своих каналов, группа выходов блока элементов И каждого канала соединена с группой входов сдвигового регистра...

Номер патента: 1124315

Опубликовано: 15.11.1984

Авторы: Жданов, Тетерин

МПК: G06F 11/28

Метки: отладке, прерывания, программ, сигнала, формирования

...соединен со счетнымвходом счетчика команд, вход выборки устройства соединен с нулевымвходом счетчика команд и единичнымвходом триггера,1На Фиг. 1 представлена схемапредлагаемого устройства; на Фиг. 2 временная диаграмма его работы.Устройство содержит элемент И 1,элемент 2 задержки и триггер 3,причем выход триггера 3 являетсявыходом 4 сигнала прерывания устройства, вход 5 выборки устройствачерез элемент 2 задержки соединенс выходом б разрешения выдачи синхросерии устройства, а также счетчик7 команд, причем информационный вход8 устройства соединен с информационным входом счетчика 7, выход переполнения которого соединен с нулевымвходом триггера 3, единичный выходкоторого соединен с первым выходомэлемента И 1, вход 9 окончания команды...

Номер патента: 1128266

Опубликовано: 07.12.1984

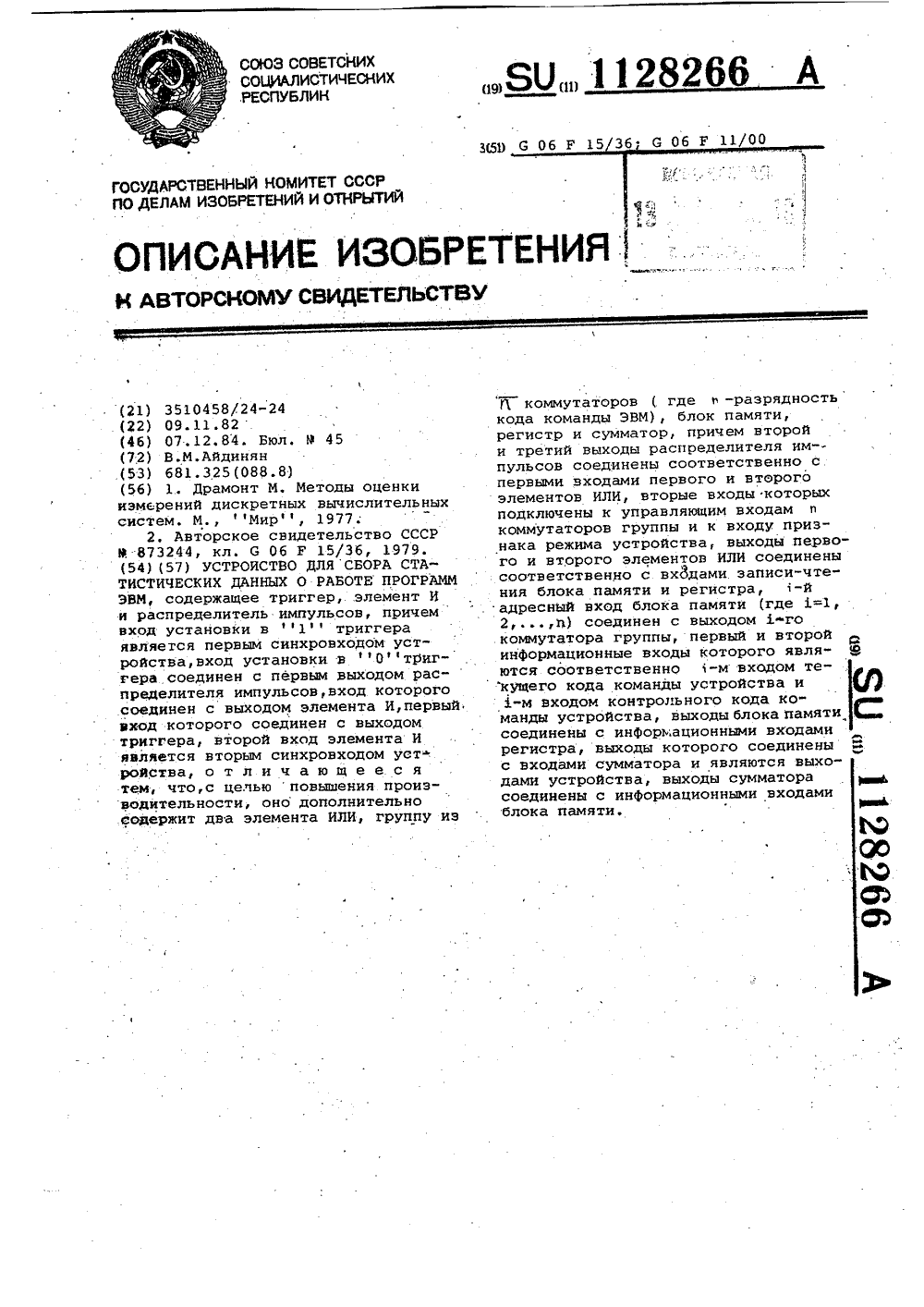

Автор: Айдинян

МПК: G06F 11/34

Метки: данных, программ, работе, сбора, статистических, эвм

...исследуемых программ ЭВМ. 45Целью изобретения является повышение производительности устройства.Поставленная цель достигается тем,что устройство для сбора статистических данных о работе программ ЭВМ, 5содержащее триггер, элемент И ираспределитель импульсов, причемвход установки в 14 триггера явЛяетсяпервым синхровходом устройства, вход установки в, О триггерасоединен с первым выходом распределителя импульсов, вход которого соединен с выходом элемента И, первыйвход которого соединен с выходомтриггера, второй вход элемента Иявляется вторым синхровходом устройства содержит два элемента, ИЛИ,группу из ь коммутаторов(где -разрядность кода команды ЭВМ), блокпамяти, регистр и сумматор, причемвторой и третий выходы распределителя 65 импульсов...

Номер патента: 1136109

Опубликовано: 23.01.1985

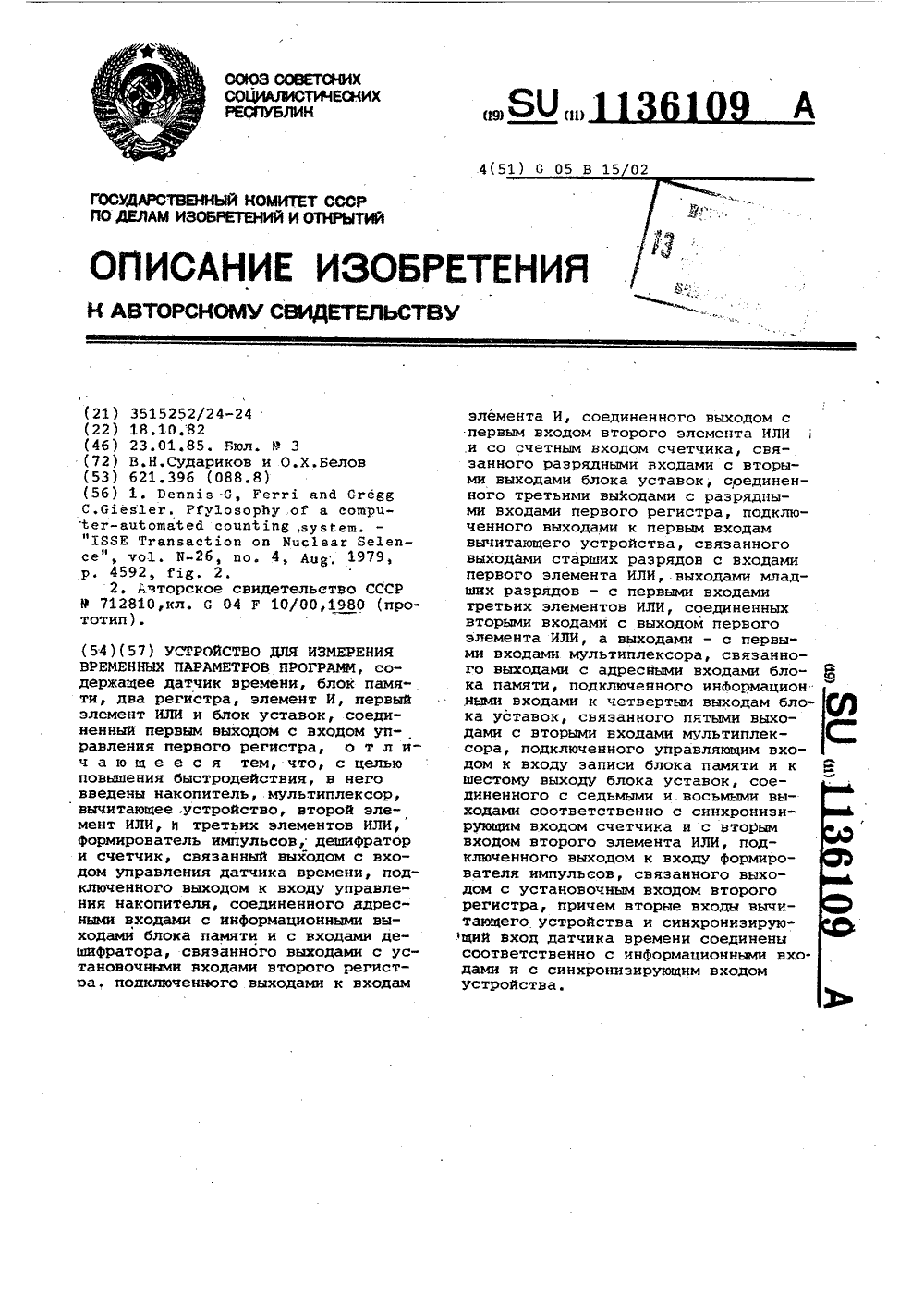

Авторы: Белов, Судариков

МПК: G05B 15/02

Метки: временных, параметров, программ

...обработке входной информацииВыделенная часть программы объемом не более (2"-1) слов разбивается на 2 -1) ключевых обласРтей, статистика использования которых в операционной системе определя-ет ее производительиость. Каждой извыделенных областей присваиваетсяпорядковый номер Ь в пределах от 0до (2 -2 и определяются их начальйные и конечные адреса Си Э, а так-.же фиксируется адресный адрес Ао, с,которого начинается программа реального времени. Ячейкам памяти, отведенным под константы и массивыданных, а также рабочим, ячейкамномер Ь не присваивается. Всем остальным областям программы, не функционирующим в реальном времени,присваивается номер Ь = 2 -1,Иетодику разбиения программы поясним примером (табл. 1) . Из общейпрограммы работы...

Номер патента: 1136171

Опубликовано: 23.01.1985

Авторы: Быков, Ратгауз

МПК: G06F 11/28

Метки: полноты, проверки, программ, тестирования

...являются соответственно информационным входом и входом запуска проверки устройства, информационный выход блокапамяти является выходом проверки устройства, введены сумматор и элемент задержки,причем вход запуска проверки устройствачерез элемент задержки соединен с управляющим входом записи блока памяти, информационный выход блока памяти соединен с входом первого операнда сумматора, вход второго операнда которогосоединен с входом единичного потенциала10юустроиства, выход сумматора соединен с информационным входом блока памяти,На фиг. 1 приведена структурная электрическая схема предлагаемого устройства; нафиг. 2 - диаграмма работы устройства;15 где н - период обращения ЦВМкПЗУ, щс - цикл считывания в блоке памяти, Сс. - время...

Номер патента: 1136172

Опубликовано: 23.01.1985

Авторы: Корбашов, Семин

МПК: G06F 11/28

Метки: программ

...состояние на фиг. 1 - 3 не показаны) регистры 2 и 3 счетчики 4 и 4 все ячейки блока 5 памяти содержат код 00.0 (блок 22 алгоритма), коммутатор 8 находится в положении, при котором к входам счетчиков 4 и 4 подключается вход 14, адреса, причемстарших разрядов адреса с выхода коммутатора 8 подается на счетчик 4, адреса, а младшие 1. - 1 - в разряды подаются на счетчик 4 разрядов, где 1. - разрядность адресов контролируемой ЭВМ, 1.=1 о(М, 1=1 од 1 х.Устройство работает в трех режимах: установки зон контроля, контроля выпол,нения программы ЭВМ и вывода.Режим установки зон контроля вводится потенциальным сигналом Установка.В этом режиме в блок 5 памяти заносятся5 1 О 5 единицы в разряды, соответствующие каждому адресу устанавливаемых зон...

Номер патента: 1137472

Опубликовано: 30.01.1985

Авторы: Беспалов, Зельченко, Рахманин, Савуткин, Цогоев, Шагулин

МПК: G06F 11/26, G06F 12/00

Метки: отладки, программ

...соединены соответственно с адресным, информационным входами и входом считывания блока памяти, введены шифратор команды "Останов", группа элементов И, группа элементов ИЛИ, второй элементзадержки, а в блок памяти введен дополнительный разряд, причем информационные выходы блока памяти и выход дополнительного разряда блока памяти соединены соответственно с первыми входами элементов И группы и с единичным входом триггера, единичный и нулевой выходы которого соединены с первыми входами первого и второго элементов И соответственно, выход первого элемента И соединен с вторыми входами элементов И группы, выходы которых соединены с первыми входами элементов ИЛИ группы, выход второго элемента И соединен с входом шифратора команды...

Номер патента: 1138804

Опубликовано: 07.02.1985

Авторы: Горелик, Гуревич, Карпишпан, Савинский

МПК: G06F 11/28

Метки: отладки, программ

...И, выход признака адреса команды регистра управления - с вторымн входами седьмого и одиннадцатогоэлементов И, выход признака кода команды регистра управления - с вторым входом двенадцатого элемента И, выходы установки счета времени, уста-, новки счета сбоев, установки счета сигналов контрольной точки, выход признака сбоя, выход признака контрольной точки, режима останова и режима цикла регистра управления соединены с первыми входами соответственно тринадцатого, четырнадцатого, пятнадцатого, шестнадцатого, семнадцатого, девятого и восемнадцатого элементов И, выход третьего элемента ИЛИ - с первым входом девятнадцатого элемента И и через первый элемент НЕ с первыми входами двадцатого и двадцать первого элементов И, выход третьей схемы...

Номер патента: 1141416

Опубликовано: 23.02.1985

Авторы: Малышев, Сазонова

МПК: G06F 11/28

Метки: коррекции, программ

...элемента И элемента ЗИ-ИЛИ, выход переполнения счетчика соединен с нулевым входом триггера, единичный выход которого соединен с входом разрешения счета счетчика и вторым входом второго элемента И элемента ЗИ-ИЛИ, выход4 43 11 1схемы сравнения соединен с единичнымвходом триггера и через четвертыйэлемент НЕ - с вторым управляющимв 1 одои коммутатора и выходом устройства, адресный вход устройства соединен с вторым входом элемента И, выход элемента 2 И-ИЛИ соединен с информационным входом регистра сдвига.На чертеже приведена функциональная схема устройства. 10Устройство для коррекции программсодержит наборное поле 1 команд,блок 2 регистров, коммутатор 3, кольцевой регистр 4 сдвига, элементЗИ-ИЛИ 5, элемент 2 И-ИПИ 6, первыйэлемент НЕ 7,...

Номер патента: 1142904

Опубликовано: 28.02.1985

Авторы: Матенкова, Шепель

МПК: H04N 5/04

Метки: источников, независимых, программ, сигналов, синхронизации, телевизионных

...преобразователя соединен с выходом тактовых импульсов второгосинхрогенератора, введены блок управления режимом записи и считывания,запоминающих блоков и инвертор причем вход управления блока управлениярежимом записи и считывания запоминающих блоков соединен с выходомкадровых синхроимпульсов первогосинхрогенератора, а второй входуправления соединен с выходом строчных синхроимпульсов второго синхрогенератора, выход блока управлениярежимом записи и считывания запоминающих блоков соединен с входомуправления коммутатора, с управляющим входом блока управления адресацией запоминающих блоков, с выходомуправления режимом записи и считывания второго запоминающего блокаи через инвертор с входом управлениярежимом записи и считывания...

Номер патента: 1149219

Опубликовано: 07.04.1985

Авторы: Григорьев, Ларионов

МПК: G05B 19/18, G05B 19/4093

Метки: координатографе, программ

...на вход коммутатора 1. Сигналы кодовых дорожекв виде двоично-десятичного кода (код180 - 7 бит) поступают на входы дешифратора 6 и элемента И 11. На эле 20менты И 8, 9,. 10 поступают сигналытолько с 1-й, 2-й, 3-й и 4-й кодовыхдорожек (информационная часть считываемой строки). Одновременно с сигиа 25лами кодовых дорожек на вход счетчика 7 поступают сигналы синхродорожкитак, что при считывании каждой строкиперфоленты в счетчик 7 прибавляетсяединица. Каждый раз, когда считывается строка с адресом, дешифратор. 6 ЗОвырабатывает сигнал, который обнуляет содержимое счетчика 7 (фиг. 2,6-"7) .В результате этого в счетчике формируется двоичный код числа строк,считанных вслед за стройкой с адресом. щИнформация, считайная с...

Номер патента: 1149268

Опубликовано: 07.04.1985

Авторы: Барметов, Боев, Евтеев, Колядко, Уваров

МПК: G06F 11/28

Метки: записи, коррекции, программ

...первого элемента И блока записи в постоянную память и с вторым информационным входом коммутатора блока задания режима, выход дешифратора блока записи в постоянную память соединен с вторым10 блок 5 1 постоянной памяти, выход 52 мультиплексора 42, выход 53 мультиплексора 46, выход 54 схемы сравнения, вход/выход 55 блока 51, выход 56 преобразователя 50 уровня, счетчик 57, регистры 58 и 59, схему 60 сравнения, сумматор 61, коммутаторы 62 и 63, входы 64-66 занесения информации счетчика и регистров, входы 67 и 68 коммутаторов, коммутатор 69, элемент 70 задержки, элементы И-НЕ 71 и 72, элемент 73 задержки, элемент И 74, элемент ИЛИ 75, триггер 76, переключатель 77, входы 78- 82.Блок 9 обеспечивает стирание, запись, хранение и выдачу по...

Номер патента: 1149269

Опубликовано: 07.04.1985

Авторы: Данилов, Костанди, Полякова, Соловей, Тяжев

МПК: G06F 11/28

Метки: программ

...пятым и шестым входами блока элементов задержки, блока управления второй, третий, четвертый, пятый и шестой выходы которого соединены соответственно с вторым входом первого элемента И блока управления,с вторыми входами третьего, четвертого, пятого и шестого элементов И, первый, второй, третий, четвертый и пятый выходы дешифратора блока управления соединены соответственно с третьим, четвертым, пятым, шестым н седьмым входами элемента ИЛИ блока управления, выходы третьего, четвертого, пятого и шестого элементов И соединены соответственно с информационным входом регистра, с информационным входом первого блока стековой памяти, с информационным входом второго счетчика и с информационным выходом устройства, информационный вход...

Номер патента: 1161944

Опубликовано: 15.06.1985

Авторы: Беспалов, Будовский, Мельник

МПК: G06F 11/28

Метки: адреса, зон, модификации, отладке, памяти, программ

...третий выход коммутатора соединен с входомрегистра исходного базового адреса, 40выход которого соединен с первымвходом схемы сравнения и первым входом третьего элемента И, выход регистра фиксированного базового адреса соединен с вторым входом схемы , 45сравнения, выходы равенства и неравенства которой соединены соответственно с первым входом четвертогоэлемента И и вторым входом третьегоэлемента И, вход установки присвоенного базового адреса устройства соединен с информационным входом регистра присвоенного базового адреса,выход которого соединен с вторымвходом четвертого элемента И, выходытретьего и четвертого элементов Исоединены соответственно с первыми вторым входами второго элемен- .Выход числа и младших разрядовадреса коммутации...

Номер патента: 1163326

Опубликовано: 23.06.1985

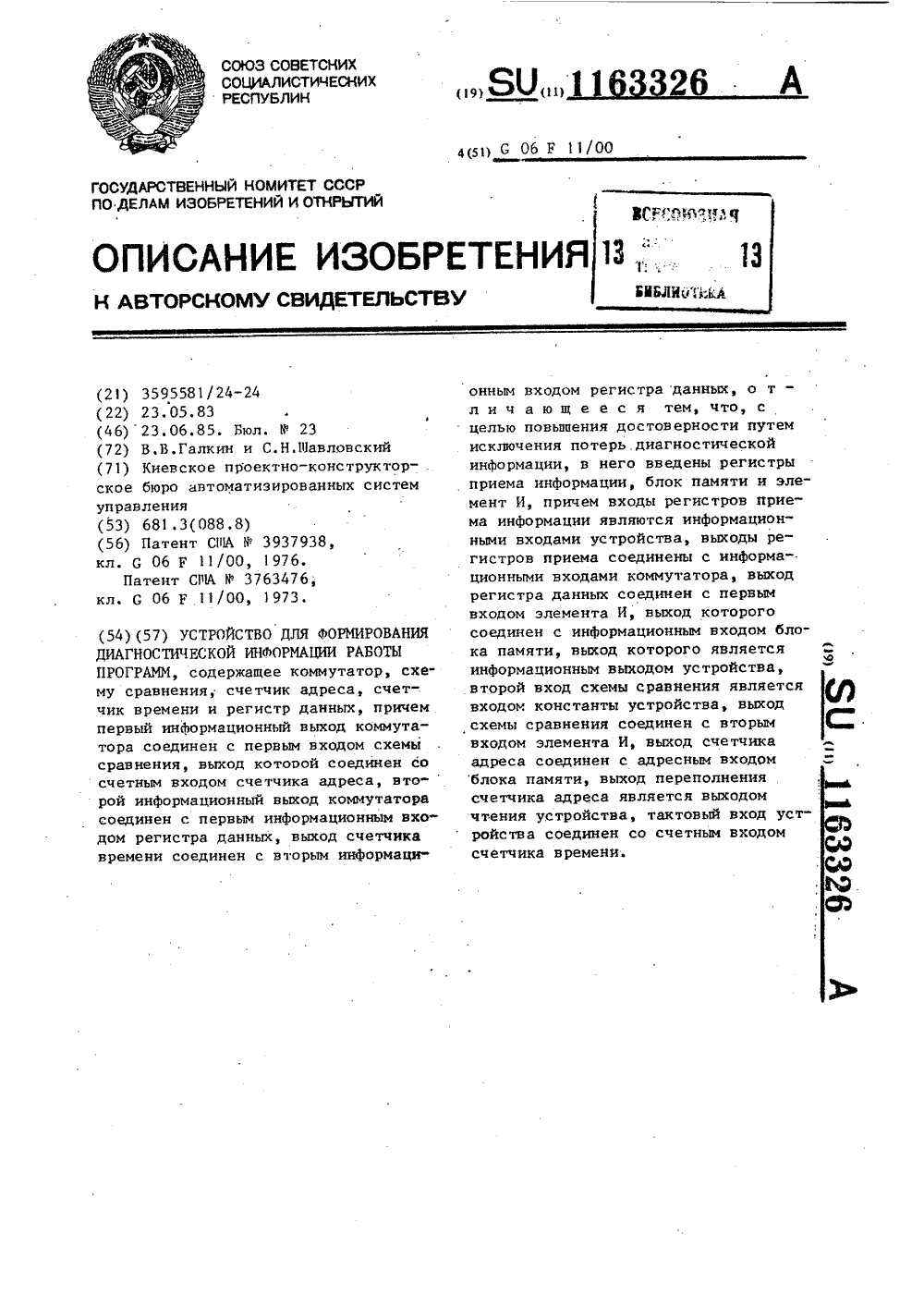

Авторы: Галкин, Шавловский

МПК: G06F 11/00

Метки: диагностической, информации, программ, работы, формирования

...команд ввода-вывода или передачи информации. Наличие в регистрах 1 приема информации разрядов, определяю щих номер процессора, позволяет исключить из устройства декодирующую номер процессора схему.Синхронизация счетчика 5 времени по тактовому входу временных меток 55 9 от системного таймера позволяет получить точное время запуска выполняемых задач или программ. Блок 8 памяти, предназначенныйдля запоминания диагностической инФормации, позволяет освободить многопроцессорную систему от несвойственных ей функций по немедленной переписи диагностической информации всобственную оперативную память и еехранению, т.е. такой запрос на перепись должен иметь высший приоритет,в противном случае возможны потеридиагностической информации....

Номер патента: 1166122

Опубликовано: 07.07.1985

Авторы: Косая, Меркин, Мордашкин, Страхова

МПК: G06F 11/30

Метки: отладки, программ

...регистра 1. Первый вход элемента И 14 соединен с первым. входом элемента И 17 и с вторым выхо" дом элемента 10 задержки, а выходэлемента И 14 подключен к входу счетчика 5 времени. Первый вход элемента И 15 соединен с первым выходом элемента 10 задержки и нулевым входом триггера 28, выход элемента И 15 подключен к входу управления записью регистра 4, Выход элемента И 16 подключен к входу сиг" нала выборки блока 8 оперативной памяти и к единичному входу 1 триггера 28. Элемент 17 своим выходом подключен к входу управления записью регистра 3. Первый вход элемента И 18 соединен с третьим выходом элемента 1 О задержки, а его выход подключен к входу управления записью регистра 2. Вход 18 устройства соединен с кодовым входом коммутатора 25....

Номер патента: 1168945

Опубликовано: 23.07.1985

Авторы: Данилушкин, Ляпин, Проворова, Торгоненко

МПК: G06F 9/48

Метки: прерывания, программ

...прерываний в регистр 2. Установка начальныхусловий в устройстве позволяет микропроцессору начать выполнять рабочую программу с заданной команды. В противном случае микропроцессор обрабатывает ложныесигналы прерывания, искажается выполнение рабочих программ,Сигнал Запуск на входе 19 устанавливает триггер 20 в единичное состояние. Сигнал 1 с выхода триггера 20 через элементИЛИ 14 открывает группу элементов И 6и разрешает прохождение синхроимпульсовс входа 22 на управляющий вход дешифратора 8. Единичный выход триггера 20 такжеразрешает установку триггера 18 в нулевоесостояние, переводя тем самым регистр 2запросов прерываний в режим, когда состояние выходов регистра повторяет состояние его входов.Таким образом, в процессе...

Номер патента: 1168954

Опубликовано: 23.07.1985

Авторы: Смук, Твердоух, Теслюк

МПК: G06F 11/28

Метки: отладке, прерывания, программ

...элементов ИЛИ группы 23 элементов ИЛИ, выходы третьего и регистра 8 и выходы группы 23 элементовИЛИ соединены соответственно с первой и второй группами информационных входов третьего узла сравнения, выход которой соединен с вторым входом пятого элемента И 18, выход которого подключен к вторым 5 входам восьмого 21 и девятого 24 элементов И. Выход девятого элемента И подключен к первому управляющему выходу 32 устройства. Выходы седьмого и восьмого элементов И соединены соответственно с первым и вторым входами третьего элемента ИЛИ 25, выход которого подключен к второму управляющему выходу 33 устройства.Выход первого элемента И 4 соединен с третьими входами пятого 18 и шестого 19 элементов И. Первый информационный вход 2 6...

Номер патента: 1171799

Опубликовано: 07.08.1985

Авторы: Володин, Шульженко

МПК: G06F 9/48

Метки: отладке, прерывания, программ

...ОЗУ ЭВМ сопровождается управляющим потенциалом, который поступает из процессора через первый управляющий вход 26 уст. ройства на второй вход элемента И 12, напервый вход которого поступает положительный потенциал с первого выхода управляющего регистра 7, С выхода второго элемента И 12 положительный потенциал через второй элемент ИЛИ 11 поступает на управляющий вход третьего блока 9 сравнения, тем самым разрешается сравнение информации, набранной на третьем регистре 8, с содержимым регистра 35 адреса 1171799 4записи,входящего в состав ЭВМ.Содер"жимое регистра 35 адреса записи че"резпервую группу элементов И 15 иИЛИ 23 поступает на второй информационный вход третьего блока 9 сравнения. При совпадении содержимого н- третьего регистра 8 с...

Номер патента: 1174932

Опубликовано: 23.08.1985

Автор: Грехова

МПК: G06F 11/28

Метки: отладки, программ

...регистра 4 .и Р-входомтриггера 1 О, Информационный входблока 12 регистров соединен с адресным входом устройства, а выход " свторым информационным входом мультиплексора 3.Посредством выходов блока 1 задаются тип индицируемой информации,величина задержки синхроимпульсаили номер микротакта операции, адрессинхронизации, количество обращенийпо заданному адресу или номер цикла,сдвиговый сигнал для перезаписи информации из регистра в регистр вблоке 12 регистров и иэ блока 12 регистров в индикационный регистр 4,приведение устройства в исходноесостояние,Устройство работает следующимобразом,В исходном состоянии счетчик 8, триггер 1 О, блок 12 регистров и регистр 4 индикации обнулены. Перед запуском программного устройства на блоке 1...

Номер патента: 1176334

Опубликовано: 30.08.1985

Авторы: Кирсанов, Козий, Остроумов, Сидоренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/26, G06F 9/22

Метки: микропрограмм, программ

...20 считывается код логических условий и адрес. очередной микрокоманды.По импульсу, поступающему с генератора 28 на модификатор 5 через открытый элемент. И 14, модулятор последовательно формирует значения модифицируемого разряда адреса микрокоманды и импульсы. записи информации в регистры 2 и 4 по всем возмож ным адресам перехода от данной микрокоманды. В регистр 3 по сигналам с модификатора 5 записывается единица по немодифицированному и модифицированному адресам перехода от данной микрокоманды, т,е. происходит отмет.ка адресов микрокоманд, к которым есть переход от анализируемой микрокоманды. При этом сигнал записи является одновременно и информационным (запись отметки) для регистра 3.В данном случае сигнал на выходе .схемы 24 не...

Номер патента: 1176336

Опубликовано: 30.08.1985

Авторы: Баженов, Беличенко, Дербунович, Либерг, Моисеев, Мызь

МПК: G06F 11/28

Метки: времени, выполнения, программ

...переходы яв-.ляются запрещенными. Разрешенныепереходы записываются в ППЗУ блока19 ассоциативной памяти.Пример построения графа переходовприведен на фиг.Зб, где 22,26,31,27,28,29 - метки сегментов. Переход отгегмента "26" к сегменту "22" является разрешенным переходом, а переход 1 11 ф 126 - 28 - запрещенным.Контроль в устройстве сводится к одновременному контролю длительности выполнения программы и соответствия выполняемых программой переходов графу переходов:.В начале каждого контролируемого сегмента происходит программное обращение МП-системы к устройству с помощью команд обращения к внешним устройствам, например, команда вывода ОИТ,Устройство для МП-системы является внешним. Связь между устройством и МП-системой происходит через...

Номер патента: 1182527

Опубликовано: 30.09.1985

Авторы: Барсуков, Титков

МПК: G06F 11/30

Метки: программ, спектра, частотного

...Этот же сигнал стробирует установку одноразрядного .счетчика 38 через группу элементов И 36, Далее сигнал начальной загрузки через первый элемент ИЛИ 34 поступает в следующий блок границ счета на аналогичный вход.На рабочем этапе по сигналу с тактового входа 25 устройства, поступающему на второй информационный вход первого дешифратора 31, и при наличии единицы на его тактовом входе возбуждается третий выход дешифратора 31, что приводит к установке в единичное состояние второго триггера 32, Сигнал, поступающий на.тактовый вход второго дешифратора 37, расшифровывает .состояние второго триггера 32, Если он установлен в единицу, то сигнал с первого выхода второго дешифратора 37 через пятый элемент ИЛИ 39 поступает на тактовый вход второго...

Номер патента: 1185343

Опубликовано: 15.10.1985

Авторы: Аверин, Богданова, Будовский, Бурковский, Зобин, Сташков

МПК: G06F 11/28

Метки: отладке, прерывания, программ, сигналов, формирования

...запоминающее устройство (ПЗУ) для хранения команд и оперативное запоминающее устройство (ОЗУ) для хранения операндов программ (на чертеже не по казаны), ОЗУ и ПЗУ имеют различные адреса в едином адресном пространстве магистрали микро ЭВМ.Работа устройства начинается с установки на регистрах 1 и 4 верхней и нижней границ области памяти, отведенной для хранения команд, а на регистре 6 - начального адреса отла 43 2живаемой программы, В простейшем случае регистры 1, 4 и 6 выполняются ввиде тумблерных наборников на лицевой панели устройства.С входа 17 устройства на направляющие входы мультиплексоров 7 и 10 поступает управляющий потенциал, соответствующий вводу начального адресас регистра 6 через мультиплексор 7в счетчик 8 под управлением...

Номер патента: 1188755

Опубликовано: 30.10.1985

Авторы: Патрушев, Сергеев, Стацук, Таборовец

МПК: G06F 17/27

Метки: анализа, программ, синтаксического

...импульсов, поступающих из регистра микрокоманды 20, Пятый выход подключен к входам узлов 13 - 16 памяти и служит для выдачи сигнала сброса их, поступающего из регистра микро- команды 20. Шестой выход подключен к входам блоков 9 - 12 и служит для выдачи сигнала запуска работы блоков сравнения. Седьмой выход, включающий в себя два двоичных разряда, подключен к входу блока 7 регистров и служит для выдачи синхроимпульса записи и сигнала сдвига влево. Восьмой выход подключен к входу мультиплексора 8 и служит для управления этиммультиплексором при помощи сигнала, поступающего с выхода триггера 21.Первый, второй, третий, четвертый входы блока подключены соответственно к выходам узлов 13, 14, 15, 16 и служат для анализа информации,...

Номер патента: 1188907

Опубликовано: 30.10.1985

Авторы: Басий, Костырка, Матвеев, Медведев, Наумко, Рыбынок, Сташкив

МПК: H04N 5/50

Метки: выбора, программ, электронного

...выбираемой программы. Данная команда запоминается в блоке 2 памяти и поступает далее на один из первых. входов коммутатора 3, на вторые входы которого поступают фиксированные, заранее установленные напряжения .настройки с выходов блока 4 потенциометров наст.ройки, Одновременно команда с выходов блока 2 памяти поступает на первые входы блока 5 управления индикацией и определяет номер программы, индицируемый блоком 6 индикации. Выбранное с помощью коммутатора 3 напряжение настройки поступает на первые входы сумматора 7, первого 8 и второго 9 компараторов. Расммотрим процесс формирования команд переключения диапазонов совместно с напряжением настройки се-" лектора каналов. При изменении напряжения настройки, поступающего через коммутатор 3...

Номер патента: 1191912

Опубликовано: 15.11.1985

Авторы: Гладштейн, Комаров, Шубин

МПК: G06F 11/28

Метки: программ, хода

...из процессора 1 и возбуждает выходные каналы внешней шины 6, По выходным каналам внешней ши ны 6 данные иэ устройства ввода-вывода 4 в виде управляющих воздействий поступают на регулируемый объект.После возбуждения последнего выходного канала внешней шины 6 процессор 1 вновь переходит к опросуустройства ввода-вывода 4, чем осуществляется циклическое воспроизведение программы функционирования уст", ройства.35Для надежного функционированиявсего устройства должно быть обес-.печено надежное исполнение его управляющей программы, состоящей иэ кабо- ливающий их в исходное состояние,ра команд, хранящихся в первом блоке постоянной памяти 2. Однако вреальных условиях нормальное исполнение программы может нарушатьсявследствие различных причин:...

Номер патента: 1196899

Опубликовано: 07.12.1985

Авторы: Бакров, Мазаник, Марченко, Неффа

МПК: G06F 17/27

Метки: анализа, программ, синтаксического

...элементов И, вход начального символа грамматики устройства подключен к второму информационному входу первого регистра третьей группы, выходы (и)-го блока элементов И третьей группы под- ключен к информационному входу я -го регистра третьей группы..гистр 14, группу формирователей 15импульсов, первую группу регистров 16,формирователь 17 импульсов, четвертыйтриггер 18, первую группу блоков 19элементов И, генератор 20 импульсов,счетчик 21, дешифратор 22, первыйэлемент ИЛИ 23, четвертую группу бло"ков 24 элементов И, третий 25 и второй 26 блоки элементов И, элемент И 10 27, второй элемент ИЛИ 28, блок 29элементов ИЛИ, третий 30 и четвертый31 элементы ИЛИ, выход 22 "Конец контроля", входы 33 и 34 первого и последующих символов , группу...
