Патенты с меткой «плотов»

Номер патента: 552264

Опубликовано: 30.03.1977

Автор: Федоров

МПК: B65G 69/20

Метки: лесоматериалов, плотов, пучков, сортировки, формировании

...на фиг, 3 - поводок с вкладышем.Понтоны 1 устройства образуют главный ко 5 ридор 2 и сортировочные дворики 3, связанные с главным коридором,Понтоны 1, образующие коридор 2, связаны поперечными фермами 4, при этом к фермам 4 прикреплены направляющие 5, распо 10 ложенные вдоль коридора 2 и над сортировочным двориком.Каждая из направляющих 5 выполнена ввиде пустотслой балки с продольной прорезьюа в нижней ее части. Направляющая 5 в ме 15 сте ее перехода к сортировочному дворику 3повернута вокруг продольной оси. В направляющей 5 установлен ползун 6, связанный споводком 7, который на конце соединен сзамком 8, Замок 8 соединяется с обвязкой 920 пучка 10 лесоматериала.Устройство работает следующим образом,К обвязке 9 пучка 10 материала при...

Номер патента: 561102

Опубликовано: 05.06.1977

Автор: Фыгин

МПК: G01M 10/00

Метки: гибкости, исследований, модельных, плотов, прочности

...изображена становка в разрезе, двеЭлектродвигатель 5 вращает поворотную балку 9, которая буксирует модель 14 плота по окружности. При движении модели плота возникает центростремительная сила5 Ягде п 1 - движущаяся масса модели плота;Ч - линейная скорость модели плоЮЯ - радиус окружности.Под дейстием этой силы модель прижимается к съемной стенке, испытывая изгиб. Датчики Фиксируют усилия в таке" лаже модели и передают их в электроизмерительную установку. Радиус изгиба замеряют линейкой или определяют визуально. Изгиб модели и усилия в ее такелаже зависят; от радиуса поворота, конструкции модели, скорости и движущейся массы. ЯОПоэтому определение гибкости речного плота производят на разных конструкциях моделей и нескольких радиусах...

Номер патента: 609826

Опубликовано: 05.06.1978

Авторы: Кустанович, Ларионов, Сандигурский, Семенова

МПК: E02C 3/00

Метки: бьеф, бьефа, перевода, плотов

...платформы. Привод можетбыть выполнен в виде бесконечной ленты, например гусеничной.На чертежеизображено предлагаемое уст ройстно, продольный разрез,Устройство для перевода плотов нз бьефа В бьеф содержит две трарспортнровочные плат формы 1 и 2, установленные соответственно на верховом 3 и низовом 4 наклонных путях. Механизмы передачи плотов с одной платформы иадругув выполнены в виде совокупности поворотных вальцов 5, снабженных приводом, Поворотные вальпы 5 могут быть сопряжень 1 с бесконечной лентой б, например гусеничной. На платформе находится плот 7.Устройство работает следующим образом.Плот 7 устанавливается на платформу в верхнем бьефе, которая поднимается по верховому пути 3 до водораздела и стыкуется с платформой 2,...

Номер патента: 630175

Опубликовано: 30.10.1978

Авторы: Ивлев, Любивый, Матюшкин, Протасов, Рябоконь, Ушаков

МПК: B65G 69/20

Метки: воду, выгрузки, морских, плотов

...с откидными стойками 4. На других концах нодкосов 5 смонтированы ползуны 6, из(с 0(цис 10 вовк(ожиость перемещения В паз;(х 7, выполненных В основании. В крайнем положении, при вертикальном положении откидных стоек 4, ползуны 6 фиксируют с помощью загцслки 8 с пружинами 9. Основанис 1 1) снабжено колесными нарами 10, а устройство в слом перемещается приводох 11 по рельсовому пути 12, На рельсовом пути 12, в подводной его части, установлены упоры 13, служащие для открыгия защс,(ок 8.20 У(тройство роота(.с,едеОЦим Оор;(зок.Форкированис си(ч(ры В мстрои(тв( иро.изводитс 5 и( сшс. Г 1 ри эОм Откидные стойки 4 находят(.5 в вср(иклы(ом положении и ползуны 6 откидных подкосов 5 удср живаются В краиск положении защсламн 8....

Номер патента: 630176

Опубликовано: 30.10.1978

Авторы: Осипов, Уткин

МПК: B65G 69/20

Метки: остановки, плотов

...Верхний конец вала 2 соединен прцпомощи муфты 7 с вштом 8, иа котором па- .хО;цгся втмлка 9, хкссткО связанная прц помощи цоисрсчиц 10 со штангами 11. Штанги 11 взаимодействуют посредством пружин 10 12, расположенных в корпусак 13, с тормозными колодками 14.Устройство работает следующим обраКанат 4 при соединении с движущимся 15 плотом 15 начинает разматываться с барабана 3, вращая при этом и барабан 3 ц вал 2. Вместе с валом 2 начинает вращаться диск 5 с лопастью 6, находящейся в воде.Вода оказывает сопротивление вращсцшо 20 лопасти, тормозя тем самым движение плота. При вращении вала 2 начинает также вра 1 цаться ц винт 8, иа которьш навццчивастся втулка 9, при этом опускаясь. В результате штанги 11 через пружины 12 давят 25 на ко,10...

Номер патента: 653333

Опубликовано: 25.03.1979

Авторы: Агранов, Кустанович, Ларионов

МПК: E02C 3/00

Метки: бьеф, бьефа, перевода, плотов

...1 наводится на плотовоэнуютележку 5, например с помощью букси-ра, и швартуется к ней.Секционная плотовозная тележка 5с установленным на ней насухо плотом1 переходит с наклонного пути 2 нагоризонтальный уЧасток 4 на водоразделе и далее-на наклонный участок 3,по которому спускается в нижний бьеф.Плотовозная тележка 5 входит вводу в нижнем бьефе, плот 1 послевсплытия уводят, а плотовозная тележка 5 следует в верхний бьеф эа очередным плотом. Посадка и всплытиеплота 1 происходит с наклонной плоскости тележки 5,Для упрощения швартовки плота 1,уменьшения высоты бортов тележки 5653333 4но и судов с размерами, соответствующими размерам секции плотовоэнойтележки,Формула изобретения Составитель В,Северов.Редактор Н.Козлова Техред З,Фанта...

Номер патента: 658059

Опубликовано: 25.04.1979

Автор: Черкасов

МПК: B65G 69/20

Метки: куст, плотов, свайный, швартовки

...аварийным .тросом с кольцами на концах, расположенным вдоль свайного куста, и стяжками, при этом нижний конец аварийного троса заведен за центральную сваю,а верхний - за швартовый трос, охватывающий свайный куст в его верхнейчасти, при этом стяжки поперечно пропущены через сваи над местом закрепления швартового троса.На фиг, 1 показан предлагаемыйтовки судов; на фиг. 2а фиг. 1; на фиг. 3лома.ст содержит центральную2 сваи, закрепленные в В верхней части кус а закреплен швартовый трос ный за концевую скобу б. 4 поперечно через сваи п стяжки 7. Вцоль куста проложен трос 8 с кольцами 9 и 10 через кольцо 9 пропущены швартового троса 5, а че 10 " петля 11 аварийного тывающего центральную св куст установлен комлем в этом место закрепления...

Номер патента: 663651

Опубликовано: 25.05.1979

Авторы: Андреев, Клещенко, Уткин

МПК: B65G 69/20

Метки: берега, вдоль, остановки, перемещаемых, плотов, реки

...в воду цилиндром, содержащим корпус 3 с поршнем4, По всей длине корпуса 3 выполненыотверстия 5, На берегу реки установлена неподвижная опора 6. Корпус 3 гибкой тягой 7 соединен с плотом 8, а поршень 4 гибкой тягой 9 соединен с неподвижной береговой опорой 6,Устройство работает следующим обра663651 тельно неподвижного поршня 4, Находящаяся в цилиндре вода под давлениемистекает через отверстия 5 в цилиндреи тормозит перемещение цилиндра, а с4/ ним и плота, При этом в начале торможения количество отверстий, через которые под давлением истекает вода,наибольшее, и сопротивление, оказываемое водой (торможение), небольшое, апо мере постепенного перемещения цилиндра количество этих отверстий постепенно уменьшается (переходит в тучасть...

Номер патента: 672120

Опубликовано: 05.07.1979

Авторы: Осипов, Соколов, Фоминцев, Харламов, Чернцов

МПК: B65G 69/20

Метки: плотов, формирования

...стрелы 5 оборудомн отводным блоком 7,роликами 8 и вертлюгом 9, на которомустановлены дм рычага 10 с пружинами,имеюшие на концах крючья 11. Рабочийканат 12 а лебедки 13 проходит на блоквертлюга 9 через блоки 14 внутри поворотной колонны З,На раме самоходного шасси 1 смонтированы вьюхи 15 для формировочного та-.келажа. В качестве направляющих длясматывания фармирэвочного такелажа свьюк служат отводятпие блоки 16.) , .20 3Устройство для формирования плотов береговой сплотки работает следукнпим образом.Подьемно-погрузочные работы, связанные с разгрузкой и самопогрузкой на вьем хи 15 формировочного такелажа, изготовлением брустверов и оборудованием ими концевых рядов секций или плотов осуществляются рабочим канатом 12 лебедки 13 и изменением...

Номер патента: 716950

Опубликовано: 25.02.1980

Авторы: Андриенко, Антипкин, Бейлин, Смирнов, Суворов

МПК: B65G 69/20

Метки: плотов, формирования

...Ролики свободноустановлены на пальцах 23. Последниепосредством кронштейнов 24 и ригелей 25 неподвижно закреглены на выносной балке. установка балки изтранспортного положения в рабочееосуществляется груэоподъемным устройством 2 посредством рыма 26.Габота Формировщкка заключаетсяв следующем, Плотовой такелаж иэтакелажной базы в трюме плавучего основания 1 транспортируют к Формируемому плоту, При переходах формировщкка до плота и обратно выноснаябалка 6 находится з транспортномположении (Фиг .4) . При этом онаповернута рабочей частью в сторонутрюма и зафиксирована в шарнирньв.опорах правого и левого борта 7 и 3штырями 17 и 18,Формкровщкк устанавливают бортомк плотовой секции 27 (Фкг,1) . Грузоподъемным устройством 2 бухту лежняподнимают из...

Номер патента: 718348

Опубликовано: 29.02.1980

Авторы: Азаренков, Клещенко, Уткин

МПК: B65G 69/20

Метки: берега, вдоль, остановки, перемещаемых, плотов, реки

...наплавучем основании 1 гидродинамическийтормоз с погруженным в воду цилиндром,имеющим корпус 2 с отверстиями 3 и пор шень 4. На месте остановки плота установлена неподвижная опора 5, с которой поршень 4 соединен гибкой тягой, состоящей из части б, оборудованной крюком 7, и части 8, образующей петлю 9. Петля 9 подвешена с помощью крючков 10 на консоли 11, установленной на неподвижной опоре 5. Гибкой тягой 12 соединен корпус 2 цилиндра с плотом 13.Работает устройство следующим образом.Гидр один амический тормоз буксируют катером 14 выше места остановки для встречи с плотом 13. Закрепляют тягу 12 на плоту. Поршень 4 при этом находится в ближнем к плоту конце плавучего основания 1, а крюк 7 - на противоположном конце. Катером 14...

Номер патента: 787320

Опубликовано: 15.12.1980

Авторы: Барабанов, Суров, Хазов, Чекалкин

МПК: B65G 69/20

Метки: перемещения, плотов, пучков, формировании

...при нижнем положении. Габариты в плане пространства, ограниченного стойками 9 и 12, соответствуют габаритам одногоряда пучков плотовой секции, Стойки12 могут отклоняться для пропуска ряда пучков 13 в разворотно-подающееустройство,Опорная конструкция разворотно-подающего механизма 1,. кроме .катков 2,снабжена тремя вертикальными роликами 14, катающимися по цилиндрическойопорной поверхности .5 моста 4,Формировочное приспособление устрой.ства образовано вторым поперечным мостом 16 и нижними концами понтонов 5плавучего основания машины. На мосту16 имеются гидравлические манипуляторы17 и электрические вьюхи 18 для обустройства секции плота такелажем; Понтоны 5 имеют между собой просветы, нес- )5колько превышающие ширину формируемой плотовой...

Номер патента: 787321

Опубликовано: 15.12.1980

Авторы: Болотов, Изотов, Рябоконь

МПК: B65G 69/20

Метки: воды, выгрузки, плотов

...рель" совым путям 3 находится большегрузный плот. Рама 4, находящаяся в исходном положении Б (фиг. 3) в момент касания с. береговой стороной плота, упираясь в него, начинает поворачиваться на оси шарнира 5, при этом плот остается неподвижным.Движение платформы 1 вниз прекращается при появлении иэ воды рамы 4 с787321 формула изобретения СРие противоположной речной стороны плота. Затем включается лебедка 2 и платформа 1 начинает движение вверх, увлекая за собой плот, вышедшйй из воды,частьв ,Рамы 4.В момент начала движения платформы 1 вверх рама 4, упираясь в плот, Фик сируется в этом положении при помощи храпового колеса 6 и фиксатора 7, исключая поворот рамы 4 в исходное положение БЛем самим осуществляется автоматический...

Номер патента: 797958

Опубликовано: 23.01.1981

Авторы: Парфенов, Селезнев, Смирнов

МПК: B63H 25/50

Метки: остановки, плотов

...на валу 18,причем шестерня 17 находится в зацеплениис шестерней 19, закрепленной на корпусе гильзы 15.На боковой поверхности гильзы 15 имеютсядросселирующие отверстия 20, выполненныеаналогично отверстиям 13 гидроцилиндра 10.Шток 12 поршня 11 связан с механизмом 9,На понтоне также размещена причальная тумба21 для швартовки канатов 22, поданных напонтон от останавливаемого плота.Устройство работает следующим образом.Буксирный швартовщик подводит понтон кэаранее установленной в русле реки на местеостановки плота наплавной опоре и закрепляетна ней конец тормозного тросаЗатем буксир встречает плот вьаде места егоостановки, крепит к его заднему концу канаты 22 и швартует плот к тумбе 21 устройстваостановки плотов. Начинается процесс...

Номер патента: 812682

Опубликовано: 15.03.1981

Автор: Клещенко

МПК: B65G 69/20

Метки: берега, вдоль, остановки, перемещаемых, плотов, реки

...учитывая большую длину цилиндра, а, кроме того, возможно эаклинивание поршня в корпусе цилиндра, так как последний выполнен из нескольких соединенных отрезков труб и имеет необработанную внутреннюю поверхность.Цель изобретения - облегчить возврат гидротормоза в исходное положение.Это достигается тем, что поршень выполнен со сквозным отверстием для гибкой тяги, концы которой оборудованы бобышками, соединенными с холостым тросом, а крышки гидро- цилиндра снабжены уплотняющими створками.812682 Формула изобретения Фаг,2 Составитель Н.И. Крыловаедактор Л, Копецкая Техред М.Голинка Корректор Н.Швыдка каз 666 аж 842арственного изобретений Ж, Раушс Тир ВНИИПИ Госуд по делам 035, МоскваПодписномитета СССРоткрытийя наб., д. 4 ПП "Па г....

Номер патента: 852749

Опубликовано: 07.08.1981

Авторы: Азаренков, Клещенко, Уткин

МПК: B65G 69/20

Метки: берега, вдоль, остнастки, перемещаемых, плотов, реки

...погруженным в воду цилиндром, имеющим кор пус 2 с отверстиями 3 и поршень 4, На месте остановки плота установлена неподвижная опора 5, на которую гибкой тягой 6 закреплен корпус цилиндра. К поршню цилиндра закреплена гибкая тяга, состоящая 1 О из части 7, оборудованной крюком 8 и части 9, закрепленной на плоту 10 и образующей петлю, подвешенную на консоли 11 при помощи крючков 12. Замок 13 состоит из скрепленных пальцем 14 частей 15 и 16, од на из которых закреплена на корпусе цилиндра, а другая на гибкой тяге поршня (его крюке). Палец 14 рассчитан на срезающее усилие, равное наибольшему тормозному усилию,20 Возможно и другое конструктивное выполнение частей 15 и 16 замка.Работает устройство следующим образом. 2.- Для соединения...

Номер патента: 874548

Опубликовано: 23.10.1981

Авторы: Болотов, Гагарин, Ивлев, Малинин, Матюшкин, Рябоконь

МПК: B65G 69/20

Метки: водоем, выгрузки, морских, плотов

...смонтировано на параллельныхстойках 10, вторые концы которых шарнирно установлены в кронштейнах 11, закреплен.ных на дне сплоточного бассейна. Спуск иподъем устройства осуществляется приводами12 с помощью тросов 13, закрепленных наосновании 1, Открытие защелок 8 производится тросами 14, закрепленными на береговойстенке 15. Устройство работает следующим образом, В исходном положении для погрузки си. гары (фиг, 2) основание 1 располагается иад горизонтом воды, упираясь в береговую стенку 15, и удерживается тросами 13 приводов 12. На основании 1 раскладывается такелажи производится формирование плота - сигарыиз пакетов хлыстов, например, краном,Сформированную сигару оснащают такелажем испускают в воду, растормаживая приводы 12и...

Номер патента: 895857

Опубликовано: 07.01.1982

Авторы: Азаренков, Уткин

МПК: B65G 69/20

Метки: остановки, плотов

...Устроиство дл состоит (фиг. 1 нования 1, выло на катамаранног араб тановлена лебе лопастями 3 и б нем намотан кан понтоном .при по чин 7, рамы 8 иУстройство р разом. 20 9 К -тов.Известно устройство для остановкиплотов, содержащее установленную наплавучем основании лебедку, включающую вал, на котором расположен барабанс запасованным на нем канатом, и гидродинамический тормоз в виде лопасти,закрепленной на валу лебедки 1,Недостатком известного устройстваявляется его сложность,Целью изобретения является упрощение устройства,Цель достигается тем, что б анвыполнен коническим, причем радиусбарабана на каждом витке определяетсяпо зависимости К - постоянныи коэффициент, зависящий от плотности воды, формы и размеров лопастей.фиг. 1 изображено...

Номер патента: 906880

Опубликовано: 23.02.1982

Авторы: Кокорин, Малинин, Матюшкин, Рябоконь, Ушаков

МПК: B65G 69/20

Метки: воду, плотов, спуска

...опирающимся на выдвинутый З шток 12 исполнительного механизма Сформированная сигарета вместес устройством приводом 18 по рельсовому пути 19 опускается в воду, приэтом поплавок 9 всплывает и монетповернуть ось 8, но этого не происходит до тех пор, пока сигарета не погрузится на определенную глубину,на которую настроен исполнительныймеханизм 11. При погружении исполнительного механизма 11 в воду и достижении заданной глубины, вода давит на диафрагму 1 ч и, когда давление воды превысит усилие, создаваемое пружиной 15, последняя сожметсяи шток 12 втягивается внутрь исполнительного механизма 11. Рычаг 10 перестает взаимодействовать со штоком 12и поплавок 9 поворачивает вал 8 таким образом, что рычаг 7 освобождается и, в свою очередь,...

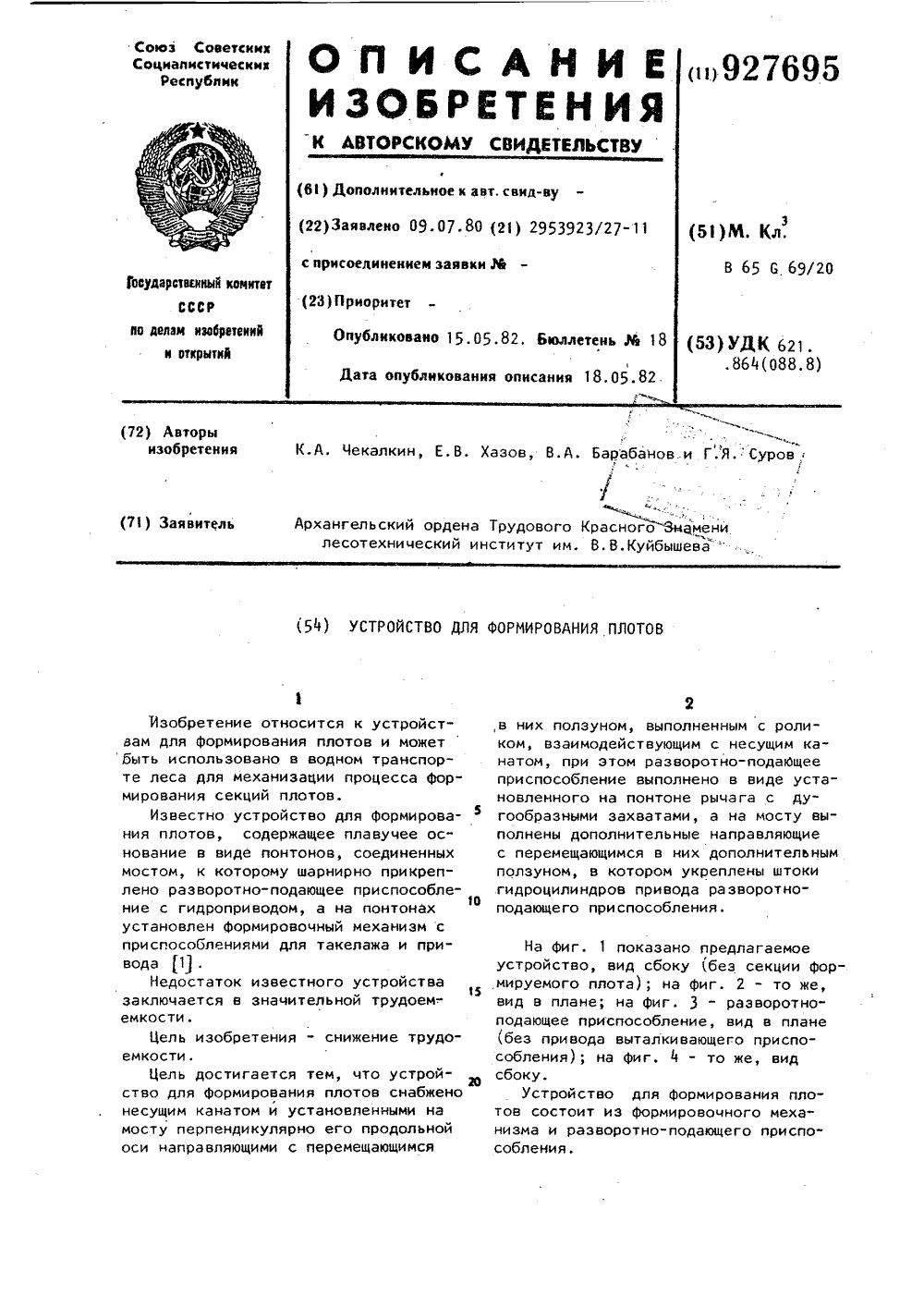

Номер патента: 927695

Опубликовано: 15.05.1982

Авторы: Барабанов, Суров, Хазов, Чекалкин

МПК: B65G 69/20

Метки: плотов, формирования

...оплотника 5Здесь же имеются переносные механические лебедки для утяжки такелажа 1 О(не показаны), вьюхи 6 для бухт бортовых лежней, лебедки для управления секций при ее Формировании, Кроме того, на формировочном механизмеразмещен опорный ролик 7, через который проходит несущий канат 8. Ролик 7 закреплен на ползуне 9, который может передвигаться гидроцилиндром 10 в направляющих 11, закрепленных на переднем поперечном мосту, Несущий канат 8 в речном потоке крепится за донные опоры 12 (винтовыеякоря и т,п,) через промежуточные,плавающие на поверхности воды плитки 13,2 На палубе понтонов 1 закрепленычетыре папильонажные лебедки 1 ч сшеймами и якорями (не показаны), Нанижнем конце понтонов 1 закрепленупор 15, на который опирается...

Номер патента: 962160

Опубликовано: 30.09.1982

Авторы: Ивлев, Матюшкин, Рябоконь

МПК: B65G 69/20

Метки: бассейне, плотов, формирования

...1, На одних концах эащелок5 выполнены пазы, в которые установлены цапфы 8 бобышек 9В бобышках 9 установлены стержни 10, положение которых изменяется в зависимости от колебаний горизонта водыв сплоточном бассейне 11 и объемаформируемого плота. Стержни 10 смонтированы в направляющих 12 основания 1. На дне сплоточного бассейна11 установлены упоры 13.Устройство работает следующимобразом.Формирование плота-сводят, когда устройствонадводном положении, Прные стойки 3 находятся в ве З 0 ном положении и удерживаютсками 5. После того, как плот сформирован и оснащен такелажем, понтоны 4 затапливают водой и устройство с плотом, погружается в воду. При достижении определенной глубины погружения стержни 10 подходят вплот ную к упорам 13 и начинают...

Номер патента: 973408

Опубликовано: 15.11.1982

Авторы: Бернд, Еккард, Клаус-Дитер, Рюдигер, Хорст

МПК: B63C 9/02

Метки: базе, воду, гидравлики, плотов, спасательных, спуска

...спасательный плот во время высадки на него людей.Если приводится в действие гидравлическая система, то с помощью поршня держателя во втором гидравлическом контуре создается давление, и начинает работать гидравлическая система, которая путем отпускания стопора на тормозе осуществляет процесс спуска.Если спасательный плот уже спущен на воду, глаголь-гак расцепляется и поднимается снова на борт с помощью лебедки, находящейся на устройстве для спуска. Одновременно под действием пружины поворотный направляющий ролик троса приподнимается, и под действием пружины, действующей на поршень, гидравлическая жидкость подается в первый гидравлический цилиндр, Для осуществления этого имеется невозвратный клапан, включенный параллельно к...

Номер патента: 981161

Опубликовано: 15.12.1982

Авторы: Азаренков, Клещенко, Уткин

МПК: B65G 69/20

Метки: берега, вдоль, остановки, перемещаемых, плотов, реки

...сечение; на фиг, 5 - разрез А - А на фиг. 4.Устройство содержит закрепленный на плаву. чем основании 1 при помощи растяжек 2 гидродинамический тормоз с погруженным в воду цилиндром 3, имеющим отверстия 4 и соединенного с гибкой тягой 5. Поршень 6 выполнен в виде стакана, дно 7 которого оборудовано элементами 8 для присоединения гибкой тяги 9, соединенной с опорой 10, и холостой тяги 11, Стенки стакана составлены981161 3из металлических втулок 12, соединенныхребрами 13, и эластичных втулок 14, прикреп.ленных при помощи пластин 15 и винтов 16к металлическим втулкам крайние из которых оборудованы уплотнительными кольцами17 обычной конструкции,Устройство работает следующим образом.Тягой 5 соединяют устройство с движущимся плотом,...

Номер патента: 1004231

Опубликовано: 15.03.1983

Авторы: Миронов, Рябоконь

МПК: B65G 69/20

Метки: выгрузки, плотов, хлыстовых

...14.По наклонным рельсовым путям 1 косяковые тележки 2 с предварительно открытыми стойками опускают в воду. Рейдовым катером сигару наводят на косяковые тележки, установленные в одну линию. После наводки сигары стойки закрывают (становились в вертикальное положение) и тележки лебедками поднимают на берег. Затем по откатным путям 3, расположенным между наклонными, под сигару подводят стапельные тележки 4 с открытыми стойками. Стойки стапельных тележек закрывают, сигару освобождают от такелажа и производят пе ресадку сигары с помощью гидравлических домкратов, встроенных в рамы стапельных тележек. Открывают стойи косяковых тележек и сигара на стапельных тележках перемещается по откатным путям до пересечения с горизонтальными стапельными...

Номер патента: 1009954

Опубликовано: 07.04.1983

Авторы: Азаренков, Бояринцев, Клещенко, Уткин

МПК: B65G 69/20

Метки: остановки, плотов

...5 и б, установленными на крышках цилиндра и поршнем 7. К обеим сторонам поршня прикреплены тросы, один из которых 8 соединен со сцепнйм головным понтоном 9 через рычажный замок 10. Зажим11 замка шарнирно установлен на головном понтоне на оси 12, дополнительно фиксируется разрывным пальцем 13и взаимодействует своим вилкообразным концом 14 с размыкателем, выполненным в виде бобышки 15, закрепленной на тросе 16. Один конец троса16 закреплен на барабане лебедки 17,установленной на упомянутом головномпонтоне, а другой проходит черезблок 18, установленный на цилиндре,и закреплен на свободном конце поршня. На головном понтоне 9 установлентакже поворотный относительно оси19 крюк 20, нижний рычаг 21 которогосоединен с ним жестко.и...

Номер патента: 1041474

Опубликовано: 15.09.1983

Авторы: Барабанов, Суров, Чекалкин

МПК: B65G 69/20

Метки: плотов, формирования

...на понтоне шарнирно закреплен рычаг 26 сзахватом и с приводом от гидроцилиндра 27.Для установки на ряд пучков поперечного такелажа (бортовые комплекты и секционные счалы) на понтоне 19 25 перпендикулярно его продольной осиустановлены в вертикальных плоскостях две рамки - параллелограмма 28с горизонтальными балками 29, дляповорота которых служатгидроцилиндры 30. Для поддержания и направления поперечного такелажа 31, намотанного на вьюхи 32, горизонтальныебалки снабжены направляющими 33Кроме того, на понтоне установлен 35.поворотный кран 34, необходимый длявыгрузки и установки бухт поперечного такелажа на вьюхи, а у борта понтона на шарнирах 35 подвешенщит 36, с помощью которого и гидроцилиндра 37 перемещают ряд пучков 40 в зону...

Номер патента: 1294734

Опубликовано: 07.03.1987

Авторы: Гимельберг, Захаренков, Токарев, Фоминцев, Чернцов, Шварц, Щербаков

МПК: B65G 69/20

Метки: бревен, воды, них, плотов, потоке, пучки, сортировки, сплотки, формирования

...из них плотов в потоке воды, содержит;1 лавучее основание 1, на котором установлены приспособления для перемещения бревен 3 при их сортировке и в котором выполнены сплоточные камеры 4, а также формировочные коридоры 5 для пучков бревен 3.Лес из западни 6 через ворота поступает 25 к сплоточным камерам 4 и плывет вдоль них в общем потоке. Манипулятором 8 каждого приспособления 2 в зависимости от дробности сортировки и процентного состава марки в общем потоке леса, отсортировывается 1 - 4 марки бревен. Требуемая сор томарка захватывается манипулятором 8 из воды и укладывается непосредственно в одну из четырех сплоточкых камер 4. Т1 ри каконлени 11 в спл;)точном отпой стве бревен в количествс, достаточном для пучка, производится их...

Номер патента: 1364587

Опубликовано: 07.01.1988

Авторы: Барзигин, Бейлин, Нейман

МПК: B65G 69/20

Метки: плотов, формирования

...1 ил.1364587 Составитель Л,ТрофимчукТехред Л.Сердюкова Корректор А,Обручар Редактор А,Ворович Заказ 6320/17 Тираж 787 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва Ж, Раушская наб., д.4/5 Производственно-полиграфическое. предприятие, г.Ужгород, ул,Проектная, 4.Изобретение относится к леснойпромьидленности, предназначено дляиспользования на лесосплаве при формировании плотов и является усовершенствованием устройства поавт.св; У П 6950,Цель изобретения - повышение надежности и эффективности устройствапутем сокращения времени приведения 10его в рабочее положение из транспортного.На чертеже схематично изображеноустройство для формирования плотов,общий вид. 15Устройство для формирования плотов...

Номер патента: 1397387

Опубликовано: 23.05.1988

Авторы: Нагаев, Оглуздин, Петрашкан, Раев, Соколов, Харламов

МПК: B65G 69/20

Метки: плотов, пучков, формирования

...и соединяются между собой полусчалы илисчал с вьюх 13. Затем все балки 7 и11 опускаются (фиг.2), Пучок 24 бревен манипулятором 2 подается в формировочную камеру 3. Там он фиксируется торцующим щитом 12, выставляющимся в зависимости от длины пучковнабираемого ряда, Вертикальные балки7 и 11 с помощью своего синхронноавтономного привода поднимаются(фиг.3), после чего посредством тележек 6 под действием привода 5 балки 7 сводятся навстречу друг другУпо колейным мостам 4, огибая пучокбортовыми комплектами по периметруи одновременно утягивая последний,По окончании утяжки закрываются соединительные замки бортовых комплектов и открываются замки балок 7, освобождая коуши такелажа. Затем балки7 разводятся в крайние положения. Взависимости...

Номер патента: 1588631

Опубликовано: 30.08.1990

Авторы: Ковтонюк, Ушаков

МПК: B63B 23/30

Метки: плотов, сбрасывания, спасательных, судовое, хранения

...3 при его падении, создавая силу трения при движении плота внутри чулка, Рычаги 5 снабжены ограничителями 10 поворота рамки б, одна иэ боковых сторон которой выходит за габариты наклонной платформы 2, а другая боковая сторона выполнена дугообразной формы с воэможностью взаимодействия с плотами 3. Рычаги 5 снабжены ограничителями поЪорота рамки 6. Устройство имеет поворотный вал 11, взаимодействующий с упорами 4, и чехол-груз 12, закрывающий чулок 9 в положении по- походному, Чехол-груз 12 прикреплен к свисающему концу чулка 9, Линь 13 одним концом прикреплен к платформе 2, а вторым соединен с плотом 3,Устройство работает следующим образом. 5 10 15 20 25 30 35 40 45 Вращая вал 11, освобождают упоры 4, Открыв замок 8, освобождается...
