Устройство для формирования плотов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

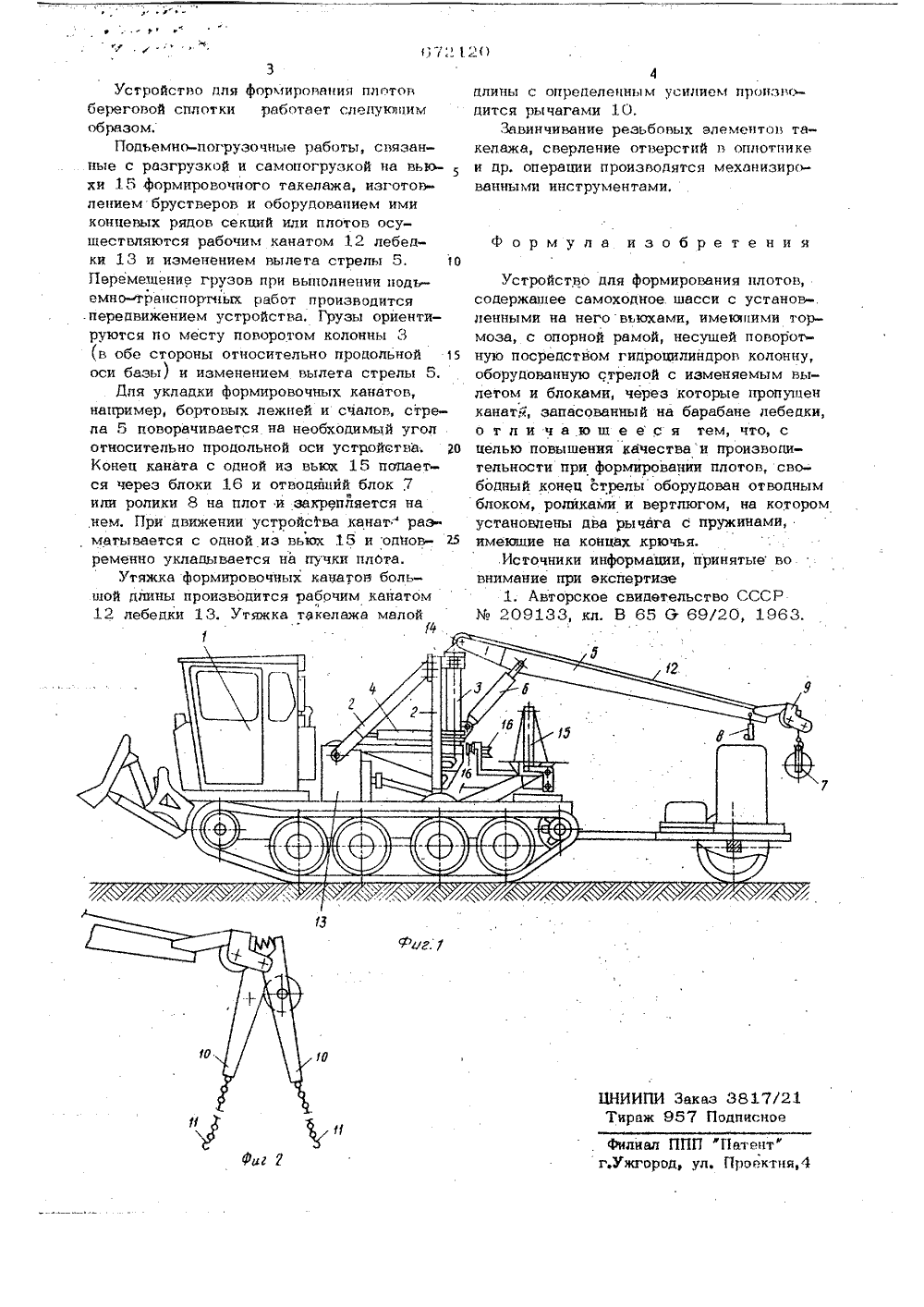

Союз Советскнх Соцналнстнцескнх Республнк(22) Заявлено 10. 05,77 (21) 2485523 В 65 б 0 присоединением зая Гооудорстеенный коынтетСССРм изобретенийоткрытий 23) Приорите Опублико но делои но 05,07.79,БюллетеньК 621,86(5 опубликования оп итаки я 28,07.79 В, Соколов, К. Б, Соколов, В. Н. Х В, А. Чернцов и В, Н; Осип 72) Авторы изобретени амов, М. Н, фоминце тральный нау лес(71) За явитель 54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ПЛОТО 1"Изобретение относится к лесосплавнойтехнике, а именно к устройствам для.формирования плотов,Известно устройство для формированияплотов, содержащее самоходное шасси сустановленными на него вьюхами, имеющими тормоза, с опорной рамой, несущейповоротную посредством гидроцилнндров"колонну, оборудованную стрелой с изменяемым вылетом и блоками, через которые пропущен канат, запасованный на барабане лебедки т. 1 т.Недостатком этого устройстм является некачественное формирование плотов ималая производительность,Целью изобретения является повыше-, ние качества и производительности при формиромнии плотов.Поставленная цель достигается тем, что свободный конец стрелы оборудомн 20 отводным блоком, роликами и вертлюгом, на котором установлены два рычага с пружинами, имеющие на концах крючья.: .Изобретение поясняется чертежом, гдена фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - конец.стрелы с вертлюгом и рычагами,Устройство для формирования плотовсодержит самоходное шасси 1 с опорнойрамой 2, несущей поворотную колонну 3,которая приводится в движение гидроцилиндрами 4. К верхней части поворотнойколонны 3 шарнирно прикреплена стрела5, вылет которой изменяется при помощигидроцилиндров 6. Свободный конец стрелы 5 оборудомн отводным блоком 7,роликами 8 и вертлюгом 9, на которомустановлены дм рычага 10 с пружинами,имеюшие на концах крючья 11. Рабочийканат 12 а лебедки 13 проходит на блоквертлюга 9 через блоки 14 внутри поворотной колонны З,На раме самоходного шасси 1 смонтированы вьюхи 15 для формировочного та-.келажа. В качестве направляющих длясматывания фармирэвочного такелажа свьюк служат отводятпие блоки 16.) , .20 3Устройство для формирования плотов береговой сплотки работает следукнпим образом.Подьемно-погрузочные работы, связанные с разгрузкой и самопогрузкой на вьем хи 15 формировочного такелажа, изготовлением брустверов и оборудованием ими концевых рядов секций или плотов осуществляются рабочим канатом 12 лебедки 13 и изменением вылета стрелы 5, 10 Перемещение грузов при выполнении подьемно транспортных работ производится .передвижением устройства. Грузы ориентируются по месту поворотом колонны 3 (в обе стороны относительно продольной 15 оси базы) и изменением вылета стрелы 5,Лля укладки формировочных канатов, например бортовых лежней и счалов, стрела 5 поворачивается на необходимый угол относительно продольной оси устройства; о Конец каната с одной из вьюх 15 подается через блоки 16 и отводящйй блок 7 или ролики 8 на плот и закрепляется на нем, При движении устройства канат" разматывается с одной иэ вьюх 15 и опнов ременно укладывается на пучки плота.Утяжка формировочных канатов большой длины производится рабочим канатом 12 лебедки 13, Утяжка такелажа малойй 4длины с определенным усилием производится рычагами 10,Завинчивание резьбовых алементов такелажа, сверление отверстий в оплотнике и др, операции производятся механизированными инструментами. Формула изобретения Устройство для формирования плотов,содержащее самоходное шасси с установ-.ленными на него вьюхами, имеквпими тормоза, с опорной рамой, несущей поворотную посредством гидроцилиндров колонну,оборудованную стрелой с изменяемым вылетом и блоками, через которые пропущенканат, запасованный на барабане лебедки,о т л и ч а ю щ е е с я тем, что, сцелью повышения ачества и производительности при формировании плотов, свободный конец стрелы оборудован отводнымблоком, роликами и вертлюгом, на которомустановлены два рычага с пружинами,имеющие на концах крючья,Источники информации, принятые вовнимание при акспертизе1. Авторское свидетельство СССР209133, кл, В 65 б 69/20, 1963. г.Ужгород, ул. Проектня,4
СмотретьЗаявка
2485523, 10.05.1977
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЛЕСОСПЛАВА
СОКОЛОВ АЛЕКСАНДР ВАСИЛЬЕВИЧ, СОКОЛОВ КОНСТАНТИН БОРИСОВИЧ, ХАРЛАМОВ ВИКТОР НИКОЛАЕВИЧ, ФОМИНЦЕВ МИХАИЛ НИКАНДРОВИЧ, ЧЕРНЦОВ ВИТАЛИЙ АФАНАСЬЕВИЧ, ОСИПОВ ВИКТОР НИКОЛАЕВИЧ
МПК / Метки
МПК: B65G 69/20
Метки: плотов, формирования
Опубликовано: 05.07.1979
Код ссылки
<a href="https://patents.su/2-672120-ustrojjstvo-dlya-formirovaniya-plotov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для формирования плотов</a>
