Установка для модельных исследований гибкости и прочности плотов

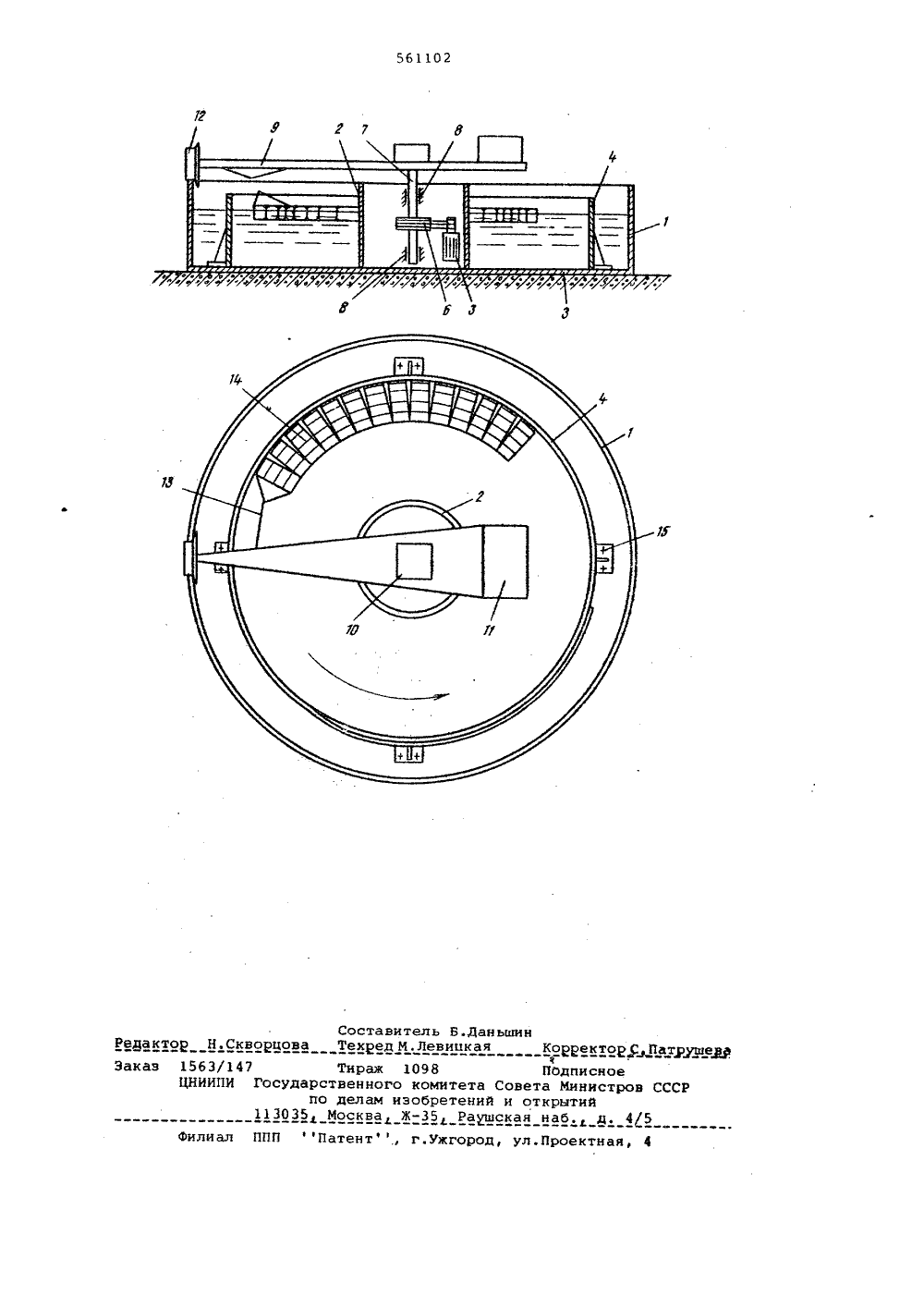

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетскик Социалистических 1 аеспублик) ооф".оротоааоый ооватот оода Манивтров ОСИ оо делов ааобратонойа отарытаа(45) Дата опубликования описания 201077 3) УДК 629. 121532 .006.016 (088.8(72) Автор изобретен ги Центральный научно-исследовательский инстнтлесосплава(54) УСТАНОВКА ДЛЯ МОДЕЛЬНЫХ ИССЛЕДОВАНИИ ГИБКОСТИ И ПРОЧНОСТИ ПЛОТОВНа чертежепредлагаемая упроекции.Установка содержит кольцевой бассейн с наружной 1 н внутренней 2 стенками, установленными на днище 3. Между стен. нами установлена промежуточная съемная стенка 4. В шахте Б, образованной внутренней стенкой 2 установлен электродвигатель 5, связанный ременной передачей 6 с вертикальным валом 7, установленным в подшипниках 8. Вертикаль ный вал 7 соединен с поворотной балкой 9, на которой установлена электроиэмерительная установка 10 и блок питания На конце поворотной балки 9 смонтирован каток 12 установленный на верх ней кромке наружной стенки 1 бассейна Балка 9 канатом 13 связана с моделью 14 плота.Бассейн заполнен водой.СъемБЪя стенка 4 крепежными уэлами 15 прикрепляется к днищу 3/ перекрывая ее концевые части для образования внутренних емкостей различных диаметров.Устройство работает следующим образом. Изобретение относится к испытатель"ноя технике и касается конструированияустановок для модельныхисследованийгибкости и прочности плотов.Известна установка для модельных ис.следований, в которой модель буксируется приводом 1,Однако такая установка имеет сложную конструкцию.Известна также установка для модель- )Оных исследований гибкости и прочностиплотов, содержащая бассейн с наружнойкольцевой стенкой, поворотную балкус катком, привод и модель плота 2 .Эта установка недостаточно точно измеряет буксировочные параметры движения модели.Цель изобретения - повыаение точности измерения буксировочных параметровдвижения модели плотов. 20Для этого бассейн снабжен съемнойкольцевой стенкой, установленной концентрично наружной стенке бассейна,при этом съемная кольцевая стенка выполнена разрезной по образующей с перекрытием стенок одна другой в местеразреза, формирующим кольцевую емкостьа модель плота расположена внутри кольцевой емкости и связана с поворотнойбалкой. 30 схематически изображена становка в разрезе, двеЭлектродвигатель 5 вращает поворотную балку 9, которая буксирует модель 14 плота по окружности. При движении модели плота возникает центростремительная сила5 Ягде п 1 - движущаяся масса модели плота;Ч - линейная скорость модели плоЮЯ - радиус окружности.Под дейстием этой силы модель прижимается к съемной стенке, испытывая изгиб. Датчики Фиксируют усилия в таке" лаже модели и передают их в электроизмерительную установку. Радиус изгиба замеряют линейкой или определяют визуально. Изгиб модели и усилия в ее такелаже зависят; от радиуса поворота, конструкции модели, скорости и движущейся массы. ЯОПоэтому определение гибкости речного плота производят на разных конструкциях моделей и нескольких радиусах поворота русла, при этом перестановкой стенки 4 задают радиус поворота плото-И вого хода, для чего выпускают из бассейна воду и переставляют стенку 4 на новое место. При перестановке стенки 4 концы ее сдвигают,или раздвигают, а затем вновь прикрепляют к днищу 3. В ЗО ходе исследований определяют степень гибкости каждой модели.и,рациональное размещение такелажа на ней, которое обеспечивает высокую прочность модели, а следовательно и плота в натурную величинуДля каждой модели устанавливают зависимость усилий в такелаже от степени изгиба и скорости движения, Поскольку установлено, что создать динамичесО кое подобие сил возникающих в гибких связях модели с силами в гибких связях плота в натурную величину представляет значительную трудность, то исследования имеют сравнительный характер. Результаты сравнивают и выбирают конструкцию плота, которая обеспечивает достаточную гибкость, высокую прочность и пригодна для буксировки по рекам с малыми радиусами поворотов русла, большими скоростями течения и ограниченной шириной сплавного хода.Экономический эФфект достигают от 1 йционального использования такелажа плотов и уменьшения их аварий на путях лесосплава. Формула изобретенияУстановка для модельных исследованийгибкости и прочности плотов, содержащая бассейн с наружной кольцевой стенкой, поворотную балку с катком, приводи модель плота, о т л и ч а ю щ а яс я тем, что, с целью повышения точности измерения буксировочных параметров движения модели плота, бассейнснабжен съемной кольцевой стенкой, установленной концентрично наружной стенке бассейна, при этом съемная кольцевая стенка выполнена разрезной по образующей и с перекрытием одной стенкидругой в месте:разреза, Формирующимкольцевую емкость а модель плота расположена:Внутри кольцевой емкости, иСвязана споворотной балкой.источникиинформации, принятые вовнимание при экспертизе:1.Павленко Г.Е. Сопротивление воды движению судов Морской транспорт,Москва, 1956, с. 3-19,2,Авторское свидетельство Р 367002,кл. В 63 В 9/00 15.5,70.Составитель Б.ДаньшиТех ед М,Левицкая Редакто кво цов Я, Патрумева Э в ССС илиал ППП Патент, г.ужгород, ул.Проектная Р Р Р з 15 бЗ/147 ТМРаж 1098 ЦНИИПИ Государственного комитета Со по делам иэобретений и 113035 Москва, ЖРардск
