Устройство для формирования плотов в бассейне
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

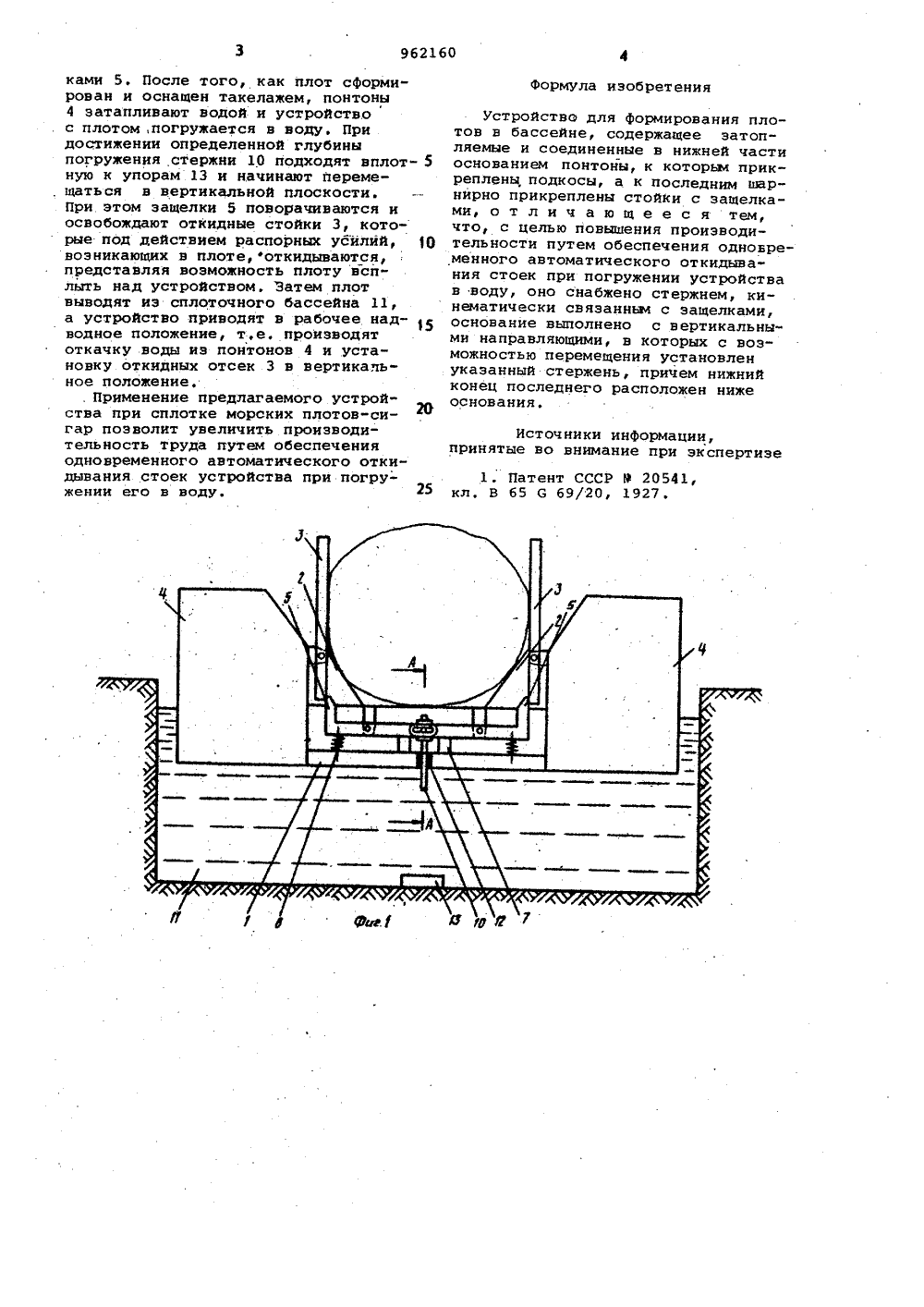

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветсииаСоциалистическихРеспублик, (23) Приоритет Государственный комитет СССР по делам изобретений и открытий(72) Авторы изобретен Ивлев, Ю,И. Рябоконь, А В. Мат и С.Г. Ивлев 71 Заявитель бирский т ологический институт 4) УСТРОЙ Я ФОССЕ ОВАНИЯ ПЛОТОВ 10 игар нахо и эт Изобретение относится к леснойпромышленности, в частности к лесо"сплаву морских плотов-сигар из пакетов хлыстов.Известно устройство для формирования плотов в бассейне, содержащеезатопляемые и соединенные в нижнейчасти основанием понтоны, .к которымприкреплены подкосы, а к последнимшарнирно присоединены стойки с защелками 11) .Недостаток известного устройстваобусЛовлен его низкой производительностью,Цель изобретения - повышениепроизводительности устройства путемобеспечения одновременного автомати"чеукого откидывания стоек при погружении устройства в воду,Поставленная цель достигаетсятем, что устройство снабжено стержнем, кинематически свяэанньм с защелками, а основание выполнено свертикальными направляющими,-в которых с воэможностью перемещения установлен укаэанный стержень, причемнижний конец последнего расположенниже основания.На фиг.1 показано устройство, общий вид: на фиг.2 - то же, во время освобождения от плота; на фиг.3сечение А-А на фиг.1.устройство состоит иэ основания1, по бокам которого смонтированыподкосы 2, откидные стойки 3 и затопляемые понтоны 4. Откидные стойки 3 в вертикальном положении удерживаются защелками 5, смонтированными на основании 1 и выполненными ввиде двуплечих рычагов Г-образнойформы. Фиксация эащелок 5 осуществляется пружинами 6 на выступах 7 основания 1, На одних концах эащелок5 выполнены пазы, в которые установлены цапфы 8 бобышек 9В бобышках 9 установлены стержни 10, положение которых изменяется в зависимости от колебаний горизонта водыв сплоточном бассейне 11 и объемаформируемого плота. Стержни 10 смонтированы в направляющих 12 основания 1. На дне сплоточного бассейна11 установлены упоры 13.Устройство работает следующимобразом.Формирование плота-сводят, когда устройствонадводном положении, Прные стойки 3 находятся в ве З 0 ном положении и удерживаютсками 5. После того, как плот сформирован и оснащен такелажем, понтоны 4 затапливают водой и устройство с плотом, погружается в воду. При достижении определенной глубины погружения стержни 10 подходят вплот ную к упорам 13 и начинают переме, щаться в вертикальной плоскости. При этом защелки 5 поворачиваются и освобождают откидные стойки 3, кото- рые под действием распорных усилий, 1 О возникающих в плоте,фоткидываются, представляя возможность плоту всплыть над устройством. Эатем плот выводят из сплоточного бассейна 11, а устройство приводят в рабочее над водное положение, т,е. производят откачку воды из понтонов 4 и установку откидных отсек 3 в вертикальное положение.. Применение предлагаемого устройства при сплотке морских плотов-сигар позволит увеличить производительность труда путем обеспечения одновременного автоматического откидывания стоек устройства при погружении его в воду. Формула изобретенияУстройство для формирования плотов в бассейне, содержащее затопляемые и соединенные в нижней части основанием понтоны, к которьм прикреплены,подкосы, а к последним шарнирно прикреплены стойки с защелками, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности путем обеспечения одновременного автоматического откидывания стоек при погружении устройства в воду, оно снабжено стержнем, кинематически свяэанньм с защелками, основание выполнено с вертикальнымв направляющими, в которых с возможностью перемещения установлен указанный стержень, причем нижний конец последнего расположен ниже основания.Источники информации принятые во внимание при экспертизе 1. Патент СССР Р 20541,кл. В 65 6 69/20, 1927.962160 Составитель Л, Трофимчукактор А. Огар ТехредМ.Рейвес Корректор Ю. Мэкаренк е 3 б 7/30ВНИИ 13035, М Ул, Проектная атент илиал ПП ирам 977Государственного елам изобретений ква, Ж, Раушс Подл исомитета СССРоткрытийя наб., д. 4/
СмотретьЗаявка
3259707, 13.03.1981
СИБИРСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ
ИВЛЕВ ГЕННАДИЙ АФАНАСЬЕВИЧ, РЯБОКОНЬ ЮРИЙ ИВАНОВИЧ, МАТЮШКИН АЛЕКСЕЙ ВАСИЛЬЕВИЧ, ИВЛЕВ СЕРГЕЙ ГЕННАДЬЕВИЧ
МПК / Метки
МПК: B65G 69/20
Метки: бассейне, плотов, формирования
Опубликовано: 30.09.1982
Код ссылки
<a href="https://patents.su/3-962160-ustrojjstvo-dlya-formirovaniya-plotov-v-bassejjne.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для формирования плотов в бассейне</a>
