Устройство для перемещения пучков при формировании плотов

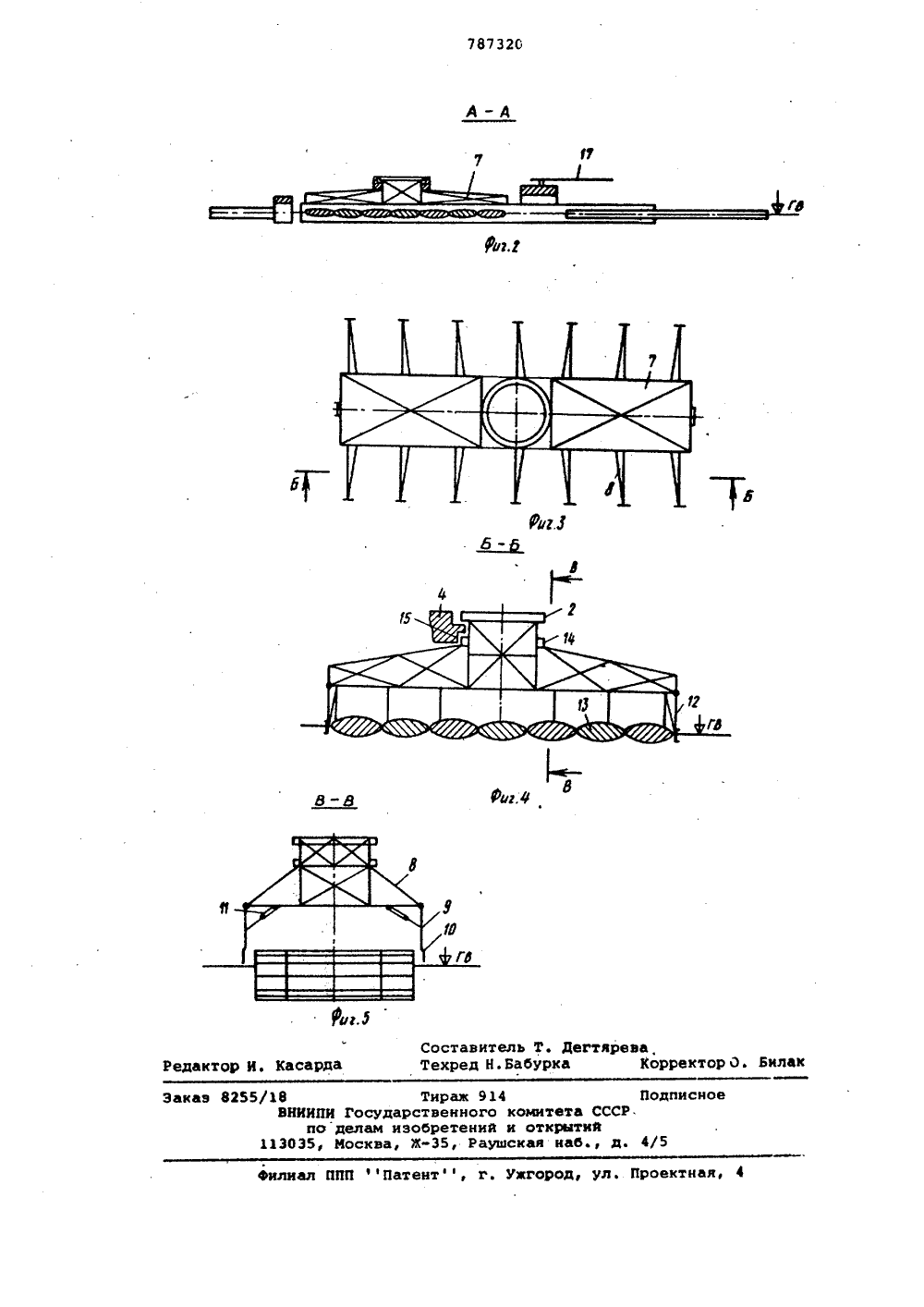

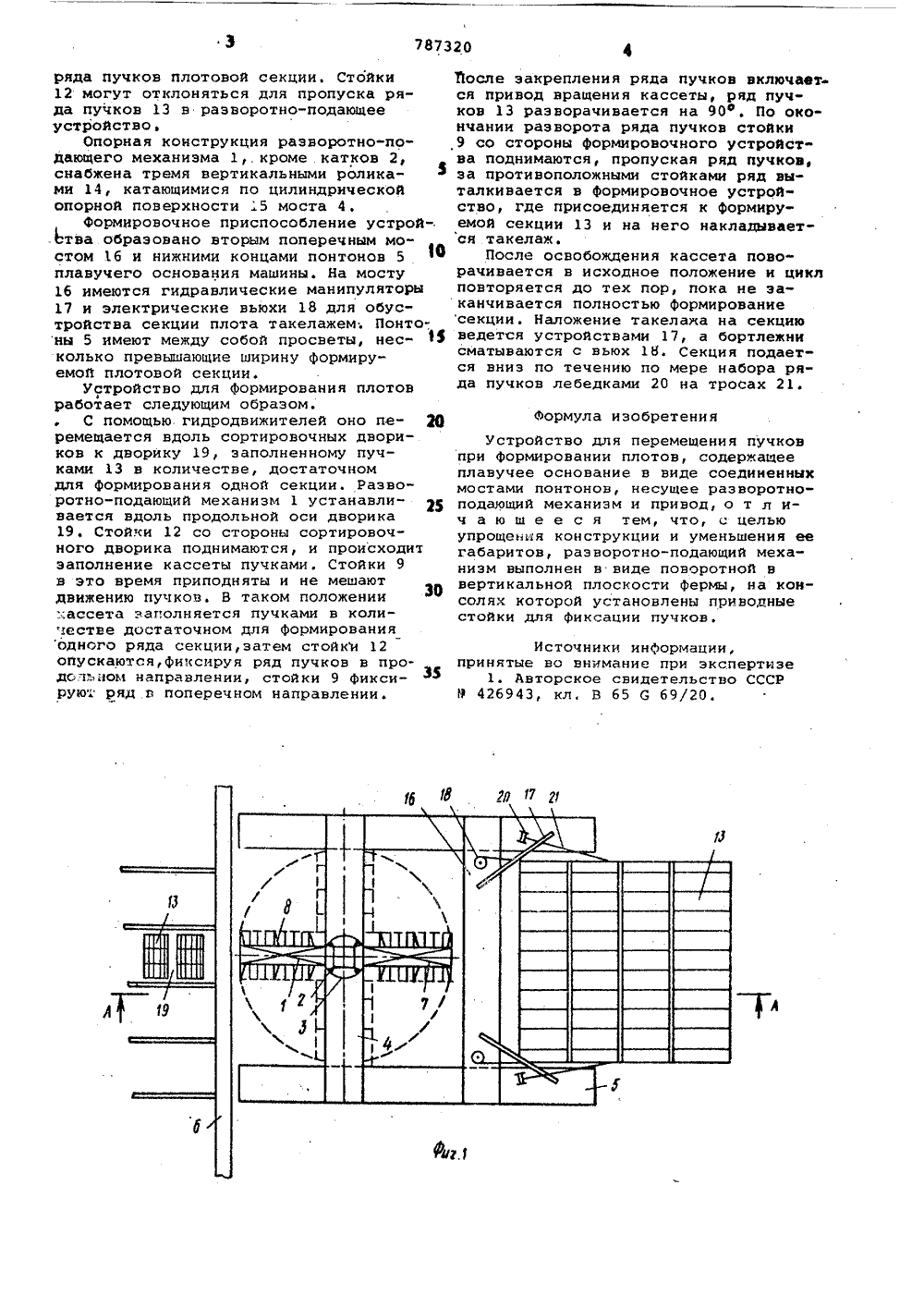

Союз Советскик Социелистическиз Республик(22) Заявлено 0602.79 .(21) 2723308/27-11с присоединением заявки Ио(5)М. Кл З В 65 С 69/20 Госудврствениый комитет СССР ио делвм изобретений и открытийАрхангельский ордена Трудового Красивого"4 Ъиа 1(ИЙЛ лесотехнический институт им, В.В.)ФЖ%пчеЪаф"- -.(54) УСТРОАСТВО ДЛЯ ПЕРЕМЕЦЕНИЯ ПУЧКОВ ПРИ ФОРМИРОВАНИИ ПЛОТОВИзобретение относится к водному транспорту леса и предназначено для процесса механизации и процесса Фор-. мирования секций плотов в устройствах для срртировки пучков и Формирования плотовИзвестно устройство для перемещения пучков при Формировании плотов, содержащее плавучее основание в виде соединенных мостами понтонов, несущее 10 раэворотно-подающий механизм и привод (11.Недостаток известного устройства сложность конструкции и большие габариты. 15Цель изобретения - упрощение конструкции и уменьшение ее габаритов.Поставленная цель достигается тем, что раэвэротно-подающий механизм вы.полнен в виде поворотной в вертикаль ной плоскости фермы,. на консолях которой устаноВлены приводные стойки для фиксации пучков.На Фиг. 1 схематически изображено предлагаемое устройство, вид в плане; 25 на Фиг. 2 - разрез А-А на фиг. 1; на Фиг. 3 - разворотно-подающий механизм вид в плане; на Фиг. 4 - разрез Б-Б на Фиг3; на фиг. 5 - разрез В-В на фиг, 4. .30 Устройство состоит из разворотноподающего механизма и формировочного устройства. Разворотно-подающнй механизм 1 устройства подвешен на катказ 2, катающихся по кольцевому рельсу 3, закрепленному на мосту 4, соединяющему понтоны 5 плавучего основанияустройства.устройство может передвигаться вдоль моста, соединяющего нижние кон цы сортировочных двориков 6 поточной линии для формирования плотов, с по- мощью гидродвижителей (на фиг. 1 не показаны) и фиксироваться в определенном положении.Основанием разворотно-подающего механизма 1 служит прямоугольная пространственная Ферма 7, по бокам которой на консолях 8 шарнирно подвешены стойки 9, несущие на концах щитки 10 (на фиг. 4 стойки не показаны) . Стой" ки 9 приводятся в движение силовыми гидроцилиндрами 11,управляемыми центра лизованно из пункта управления устройством. По торцам фермы 7 также шарнирно подвешены управляемые стойки 12, опускающиеся до уровня воды при нижнем положении. Габариты в плане пространства, ограниченного стойками 9 и 12, соответствуют габаритам одногоряда пучков плотовой секции, Стойки12 могут отклоняться для пропуска ряда пучков 13 в разворотно-подающееустройство,Опорная конструкция разворотно-подающего механизма 1,. кроме .катков 2,снабжена тремя вертикальными роликами 14, катающимися по цилиндрическойопорной поверхности .5 моста 4,Формировочное приспособление устрой.ства образовано вторым поперечным мостом 16 и нижними концами понтонов 5плавучего основания машины. На мосту16 имеются гидравлические манипуляторы17 и электрические вьюхи 18 для обустройства секции плота такелажем; Понтоны 5 имеют между собой просветы, нес- )5колько превышающие ширину формируемой плотовой секции.Устройство для Формирования плотовработает следующим образом.С помощью гидродвижителей оно пе фремещается вдоль сортировочных двориков к дворику 19, заполненному пучками 13 в количестве, достаточномдля формирования одной секции. Разворотно-подающий механизм 1 устанавливается вдоль продольной оси дворика19. Стойки 12 со стороны сортировочного дворика поднимаются, и происходитзаполнение кассеты пучками. Стойки 9в это время приподняты и не мешаютдвижению пучков. В таком положении.:;ассета заполняется пучками в коли:естве достаточном для формированияодного ряда секции, затем стойки 12опускаются, фиксируя ряд пучков в продочьном направлении, стойки 9 фиксируют ряд в поперечном направлении. Восле закрепления ряда пучков включается привод вращения кассеты, ряд пучков 13 разворачивается на 90 ф. По окончании разворота ряда пучков стойки 9 со стороны формировочного устройства поднимаются, пропуская ряд пучков, за противоположными стойками ряд выталкивается в Формировочное устроЯ- ство, где присоединяется к формируемой секции 13 и на него накладывается такелаж.После освобождения кассета поворачивается в исходное положение и цикл повторяется до тех пор, пока не заканчивается полностью формирование секции. Наложение такелажа на секцию ведется устройствами 17, а бортлежни сматываются с вьюх 18. Секция подается вниз по течению по мере набора ряда пучков лебедками 20 на тросах 21. Формула изобретенияУстройство для перемещения пучков при формировании плотов, содержащее плавучее основание в виде соединенных мостами понтонов, несущее разворотноподающий механизм и привод, о т л ич а ю ш е е с я тем, что, с целью упрощения конструкции н уменьшения ее габаритов, разворотно-подающий механизм выполнен в виде поворотной в вертикальной плоскости фермы, на консолях которой установлены приводные стойки для фиксации пучков.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9 426943, кл, В 65 С 69/20.787 32 С А-А Яикй Фи,Ф Составитель Т. Дегтярева,Редактор И. Касарда Техред Н.Бабурка Корректо каз 8255/18 Тираж 914 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, 3-35, Раушская наб., д.одписно филиал ППП Патент, г. ужгород, ул. тная, 4
