Устройство для сортировки пучков лесоматериалов при формировании плотов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 552264
Автор: Федоров
Текст

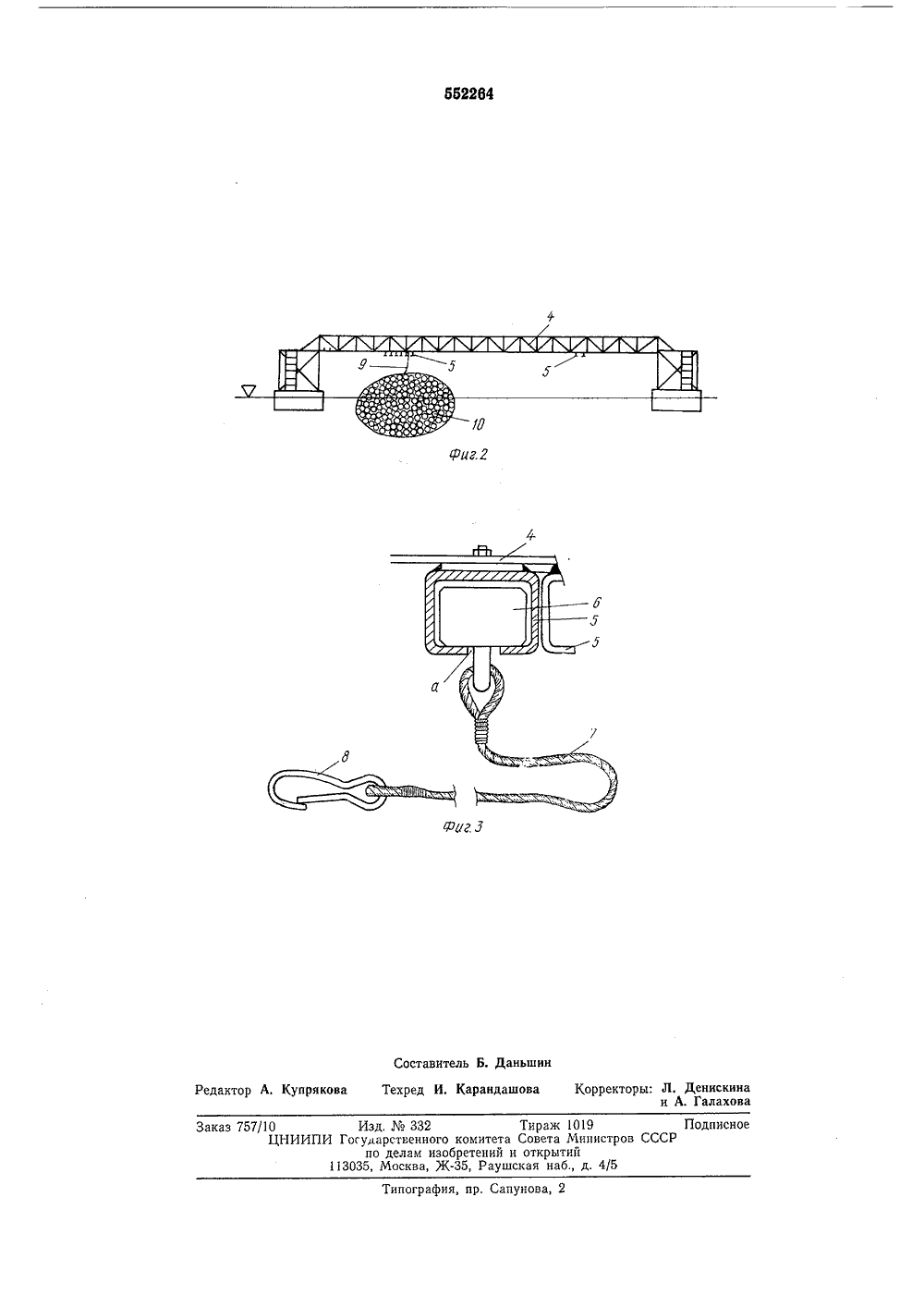

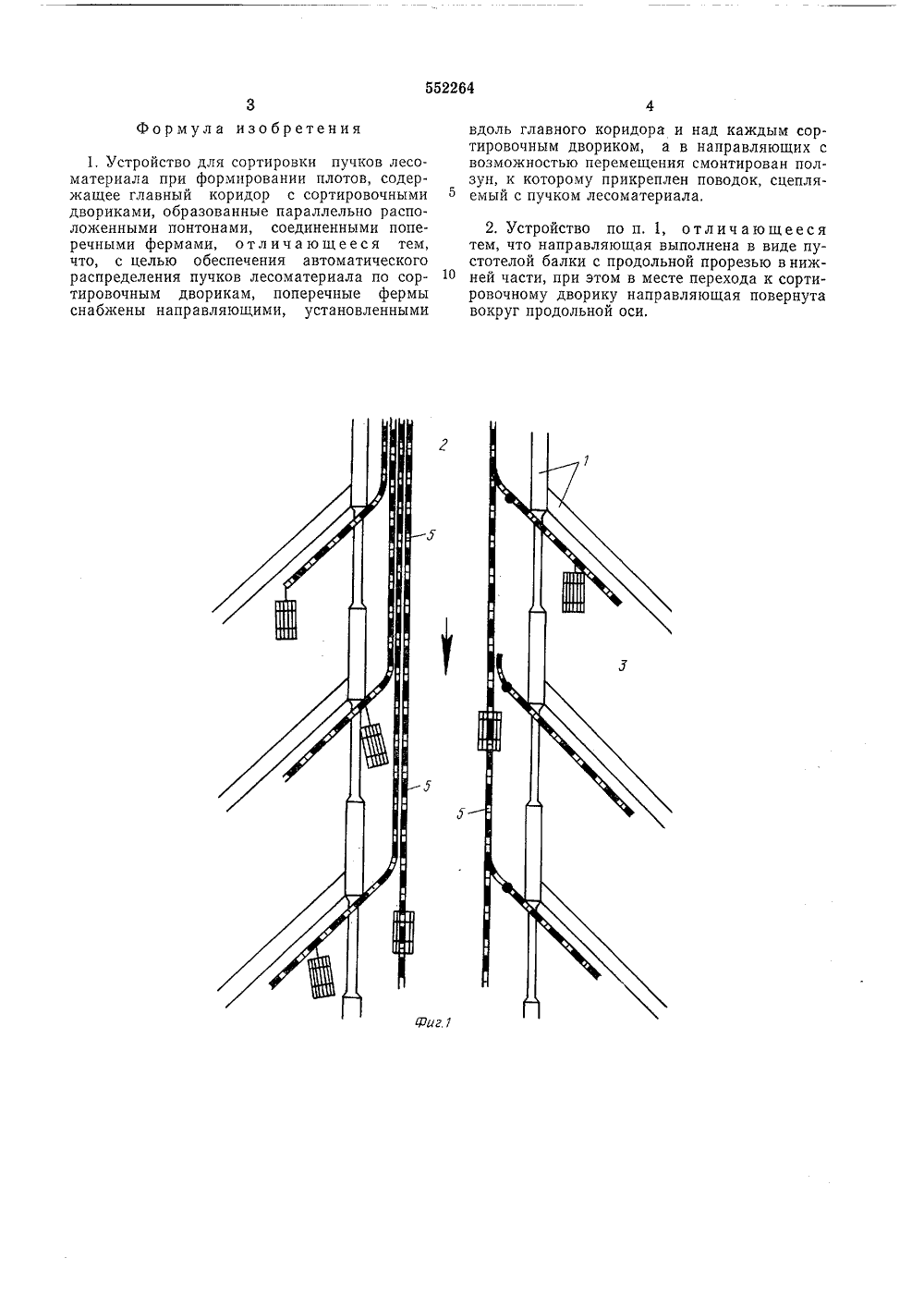

Союз Советских Социалистических Республик(51) М. Кл, В 656 69/20В 07 С 5/14 Государственный комите Совета Министров СССР по делам изобретенийи открытий 3) УДК 634: 0.378.2.(54) УСТРОЙСТВО ДЛЯ СОРТИРОВКИ ПУЧКО ЛЕСОМАТЕРИАЛА ПРИ ФОРМИРОВАНИИ ПЛОТОной п о Изобретение относится к лес р мышленности.Известно устройство для сортировки пучков лесоматериала при формировании плотов, в котором сортировка производится в боковых двориках ручными баграми, Недостаток указанного устройства заключается в применении ручного труда.Наиболее близким решением из известных является устройство для сортировки пучков лесоматериала при формировании плотов, содержащее главный коридор с сортировочными двориками, образованные параллельно расположенными понтонами, соединенными поперечными фермами.Цель изобретения - обеспечение автоматического распределения пучков лесоматериала по сортировочным дворикам.Для этого поперечные фермы снабжены направляющими, установленными вдоль главного коридора и над каждым сортировочным двориком, а в направляющих с возможностью перемещения смонтирован ползун, к которому прикреплен поводок, сцепляемый с пучком лесоматериала.Кроме того, направляющая выполнена в виде пустотелой балки с продольной прорезью в нижней части, при этом в месте перехода к сортировочному дворику направляющая повернута вокруг продольной оси. На фиг, 1 схематически изображено описываемое устройство в плане; на фиг. 2 - то же,вид сбоку; на фиг, 3 - поводок с вкладышем.Понтоны 1 устройства образуют главный ко 5 ридор 2 и сортировочные дворики 3, связанные с главным коридором,Понтоны 1, образующие коридор 2, связаны поперечными фермами 4, при этом к фермам 4 прикреплены направляющие 5, распо 10 ложенные вдоль коридора 2 и над сортировочным двориком.Каждая из направляющих 5 выполнена ввиде пустотслой балки с продольной прорезьюа в нижней ее части. Направляющая 5 в ме 15 сте ее перехода к сортировочному дворику 3повернута вокруг продольной оси. В направляющей 5 установлен ползун 6, связанный споводком 7, который на конце соединен сзамком 8, Замок 8 соединяется с обвязкой 920 пучка 10 лесоматериала.Устройство работает следующим образом,К обвязке 9 пучка 10 материала при помощи замка 8 прицепляют поводок 7. Ползун 6поводка 7 устанавливается в направляющей 5.25 С этого момента пучок 10 получает адрес всоответствующий боковой дворик, где и производится сортировка лесоматериала.Транспортировка вдоль основного коридораи дворика осуществляется под воздействием30 потока воды.Формула изобретения 1, Устройство для сортировки пучков лесоматериала при формировании плотов, содержащее главный коридор с сортировочными двориками, образованные параллельно расположенными понтонами, соединенными поперечными фермами, отличающееся тем, что, с целью обеспечения автоматического распределения пучков лесоматериала по сортировочным дворикам, поперечные фермы снабжены направляющими, установленными вдоль главного коридора и над каждым сортировочным двориком, а в направляющих с возможностью перемещения смонтирован ползун, к которому прикреплен поводок, сцепляемый с пучком лесоматериала.2. Устройство по п. 1, отличающеесятем, что направляющая выполнена в виде пустотелой балки с продольной прорезью в ниж О ней части, при этом в месте перехода к сортировочному дворику направляющая повернута вокруг продольной оси.Составитель Б, ДаньшинРедактор А, Купрякова Техред И, Карандашова Корректоры: Л. Денискина и А. Галахова Заказ 757/10 Изд,332 Тираж 1019 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5 Типография, пр, Сапунова, 2
СмотретьЗаявка
1967783, 22.10.1973
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЛЕСОСПЛАВА
ФЕДОРОВ КОНСТАНТИН КОНСТАНТИНОВИЧ
МПК / Метки
МПК: B65G 69/20
Метки: лесоматериалов, плотов, пучков, сортировки, формировании
Опубликовано: 30.03.1977
Код ссылки
<a href="https://patents.su/3-552264-ustrojjstvo-dlya-sortirovki-puchkov-lesomaterialov-pri-formirovanii-plotov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для сортировки пучков лесоматериалов при формировании плотов</a>
