Судовое устройство для хранения и сбрасывания спасательных плотов

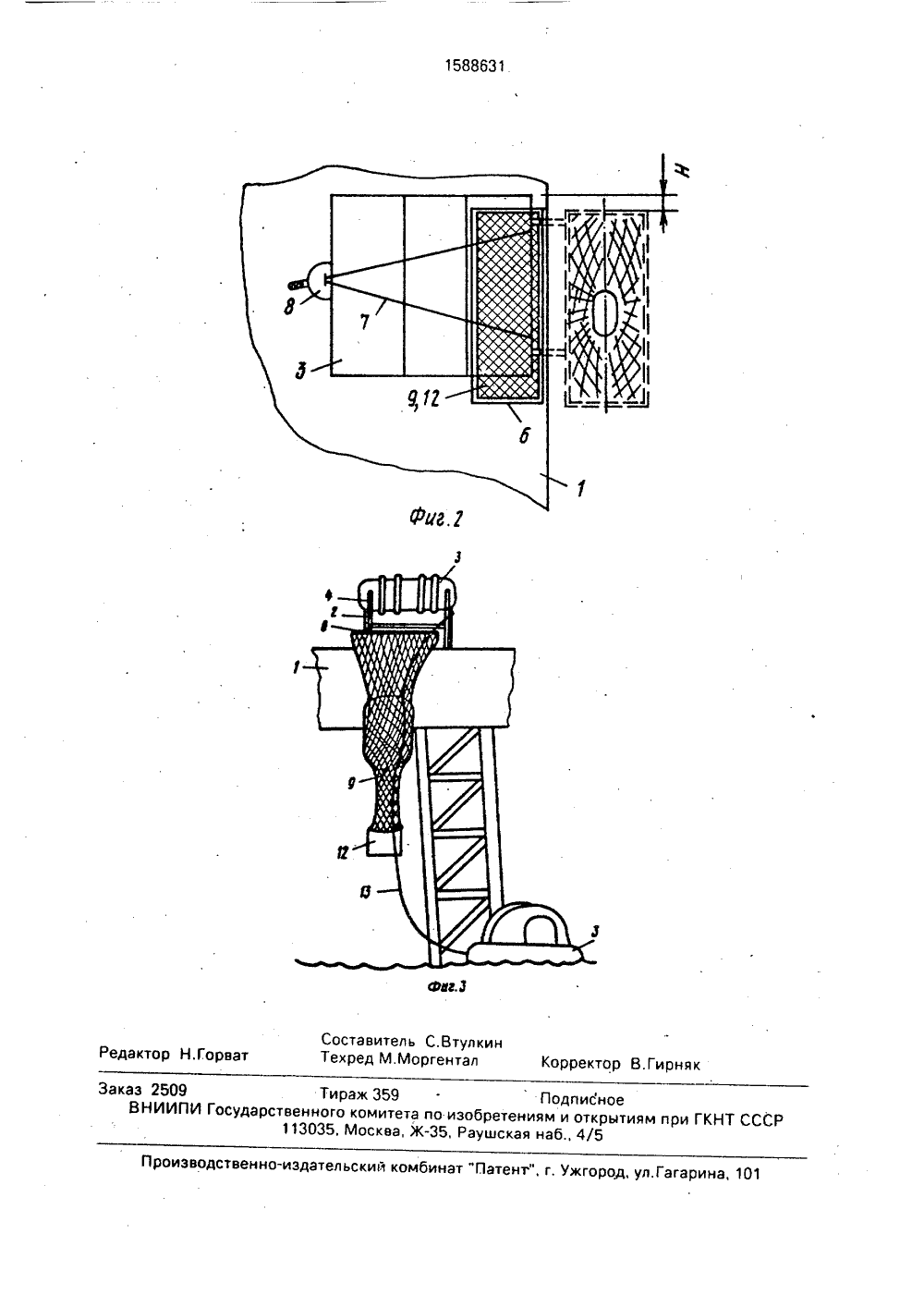

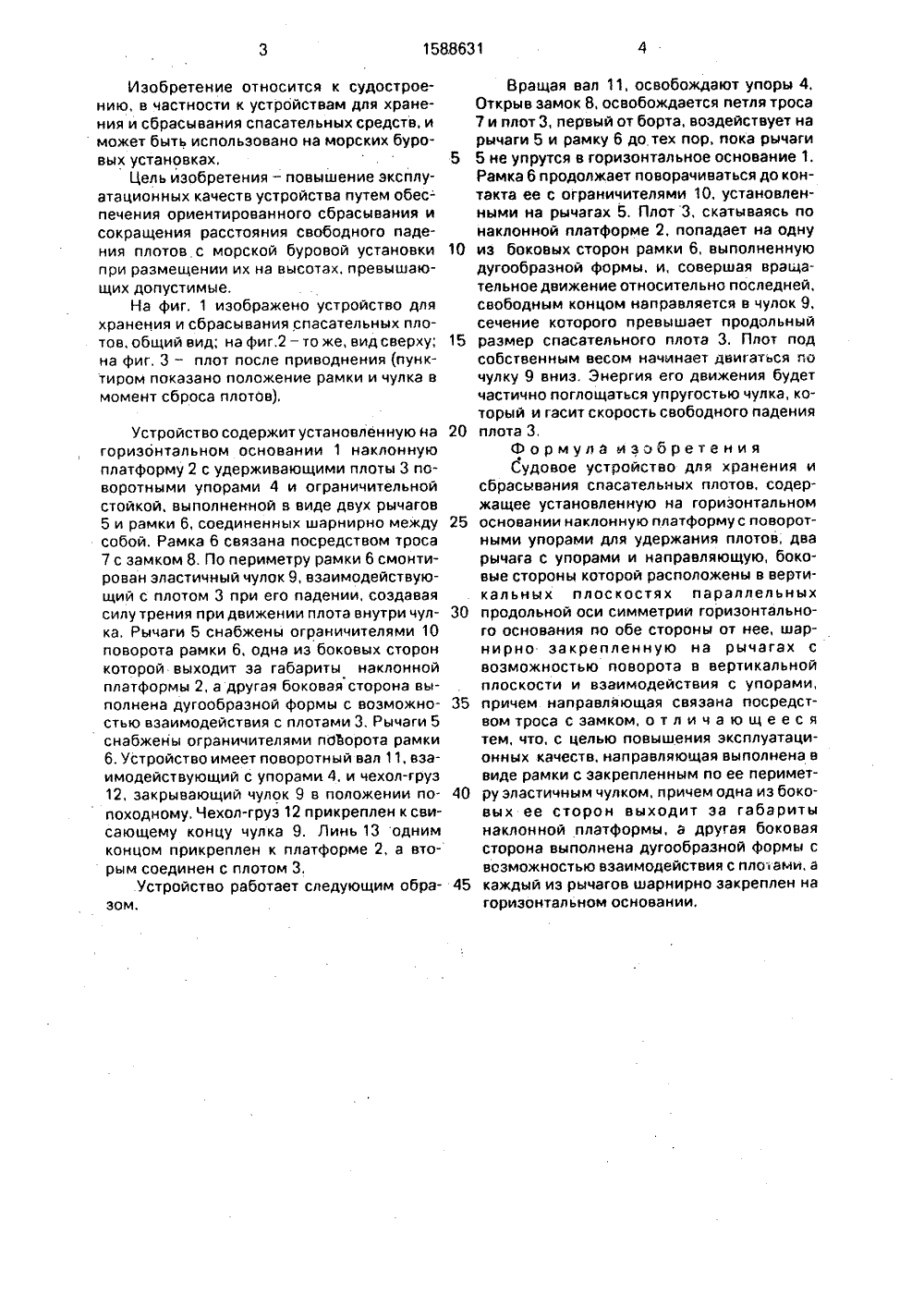

(19) (11 В 23/ 51)5 БРЕ ЕЛЬСТВ ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВ(56) Авторское свидетельство СССРМ 281.194, кл, В 63 В 23/30, 1969.(54) СУДОВОЕ УСТРОЙСТВО ДЛЯ ХРАНЕНИЯ И СБРАСЫВАНИЯ СПАСАТЕЛЬНЫХПЛОТОВ(57) Изобретение относится к судостроению, в частности к судовым спасательнымустройствам, и может быть использовано наморских буровых установках, Цель изобретения - улучшение эксплуатационных качеств устройства. Оно содержит наклонную платформу 2 с удерживающими плоты 3 поворотными упорами 4 и ограничительной стойкой, которая выполнена в виде двух рычагов и рамки 6, По периметру рамки 6 смонтирован эластичный чулок 9, взаимодействующий с плотом 3 при движении его внутри чулка. Устройство имеет поворотный вал, взаимодействующий с упорами 4, и чехол-груз 12, прикрепленный к свободному концу чулка 9, К платформе 2 прикреплен линь, второй конец которого соединен с плотом 3, 3 ил.Изобретение относится к судостроению, в частности к устройствам для хранения и сбрасывания спасательных средств, и может быть использовано на морских буровых установках,Цель изобретения - повышение эксплуатационных качеств устройства путем обес- печения ориентированного сбрасывания и сокращения расстояния свободного падения плотов с морской буровой установки при размещении их на высотах. превышающих допустимые.На фиг. 1 изображено устройство для хранения и сбрасывания спасательных плотов, общий вид; на фиг.2 - то же, вид сверху; на фиг, 3 - плот после приводнения (пунктиром показано положение рамки и чулка в момент сброса плотов),Устройство содержит установленную на горизонтальном основании 1 наклонную платформу 2 с удерживающими плоты 3 поворотными упорами 4 и ограничительной стойкой, выполненной в виде двух рычагов 5 и рамки б, соединенных шарнирно между собой, Рамка 6 связана посредством троса 7 с замком 8. По периметру рамки 6 смонтирован эластичный чулок 9, взаимодействующий с плотом 3 при его падении, создавая силу трения при движении плота внутри чулка, Рычаги 5 снабжены ограничителями 10 поворота рамки б, одна иэ боковых сторон которой выходит за габариты наклонной платформы 2, а другая боковая сторона выполнена дугообразной формы с воэможностью взаимодействия с плотами 3. Рычаги 5 снабжены ограничителями поЪорота рамки 6. Устройство имеет поворотный вал 11, взаимодействующий с упорами 4, и чехол-груз 12, закрывающий чулок 9 в положении по- походному, Чехол-груз 12 прикреплен к свисающему концу чулка 9, Линь 13 одним концом прикреплен к платформе 2, а вторым соединен с плотом 3,Устройство работает следующим образом. 5 10 15 20 25 30 35 40 45 Вращая вал 11, освобождают упоры 4, Открыв замок 8, освобождается петля троса 7 и плот 3, первый от борта, воздействует на рычаги 5 и рамку 6 до тех пор, пока рычаги 5 не упрутся в горизонтальное основание 1. Рамка 6 продолжает поворачиваться до контакта ее с ограничителями 10, установленными на рычагах 5, Плот 3, скатываясь по наклонной платформе 2, попадает на одну из боковых сторон рамки 6, выполненную дугообразной формы. и, совершая вращательное движение относительно последней, свободным концом направляется в чулок 9, сечение которого превышает продольный размер спасательного плота 3. Плот под собственным весом начинает двигаться по чулку 9 вниз. Энергия его движения будет частично поглощаться упругостью чулка, который и гасит скорость свободного падения плота 3,Формула изобретения Судовое устройство для хранения и сбрасывания спасательных плотов, содержащее установленную на горизонтальном основании наклонную платформу с поворотными упорами для удержания плотов, два рычага с упорами и направляющую, боковые стороны которой расположены в вертикальных плоскостях параллельных продольной оси симметрии горизонтального основания по обе стороны от нее, шарнирно закрепленную на рычагах с возможностью поворота в вертикальной плоскости и взаимодействия с упорами, причем направляющая связана посредством троса с замком, о т л и ч а ю щ е е с я тем, что, с целью повышения эксплуатационных качеств. направляющая выполнена в виде рамки с закрепленным по ее периметру эластичным чулком, причем одна из боковых ее сторон выходит эа габариты наклонной платформы, а другая боковая сторона выполнена дугообразной формы с возможностью взаимодействия с пло" ами, а каждый из рычагов шарнирно закреплен на горизонтальном основании,1588631 г. фаг,З Составитель С.ВтулкинТехред М.Моргентал Корректор едактор Н.Горва при ГКНТ СС Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 1 Заказ 2509 Тираж 359 ВНИИПИ Государственного комитета по изобретен 113035, Москва, Ж, Раушска
