Микропрограммное устройство управления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

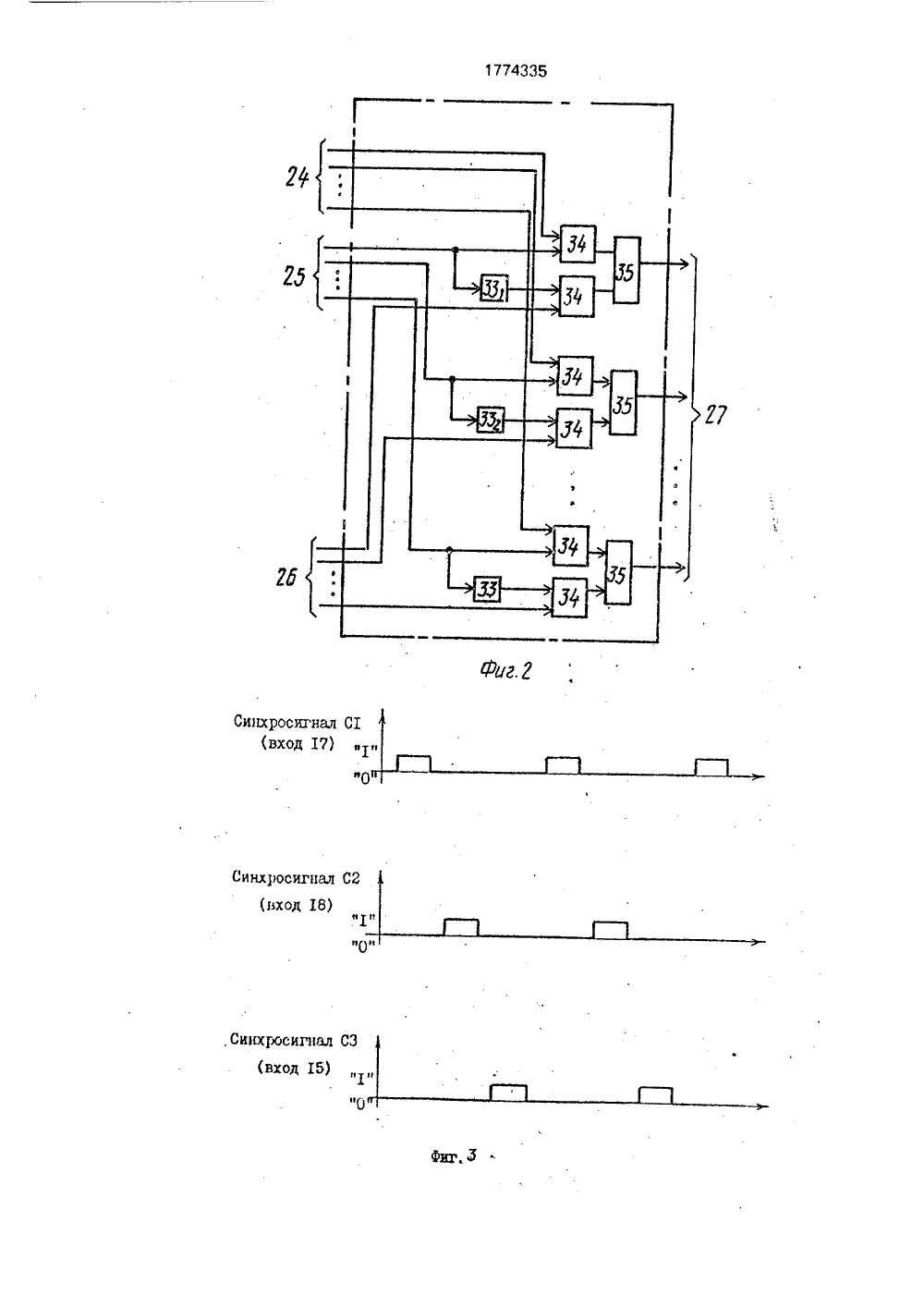

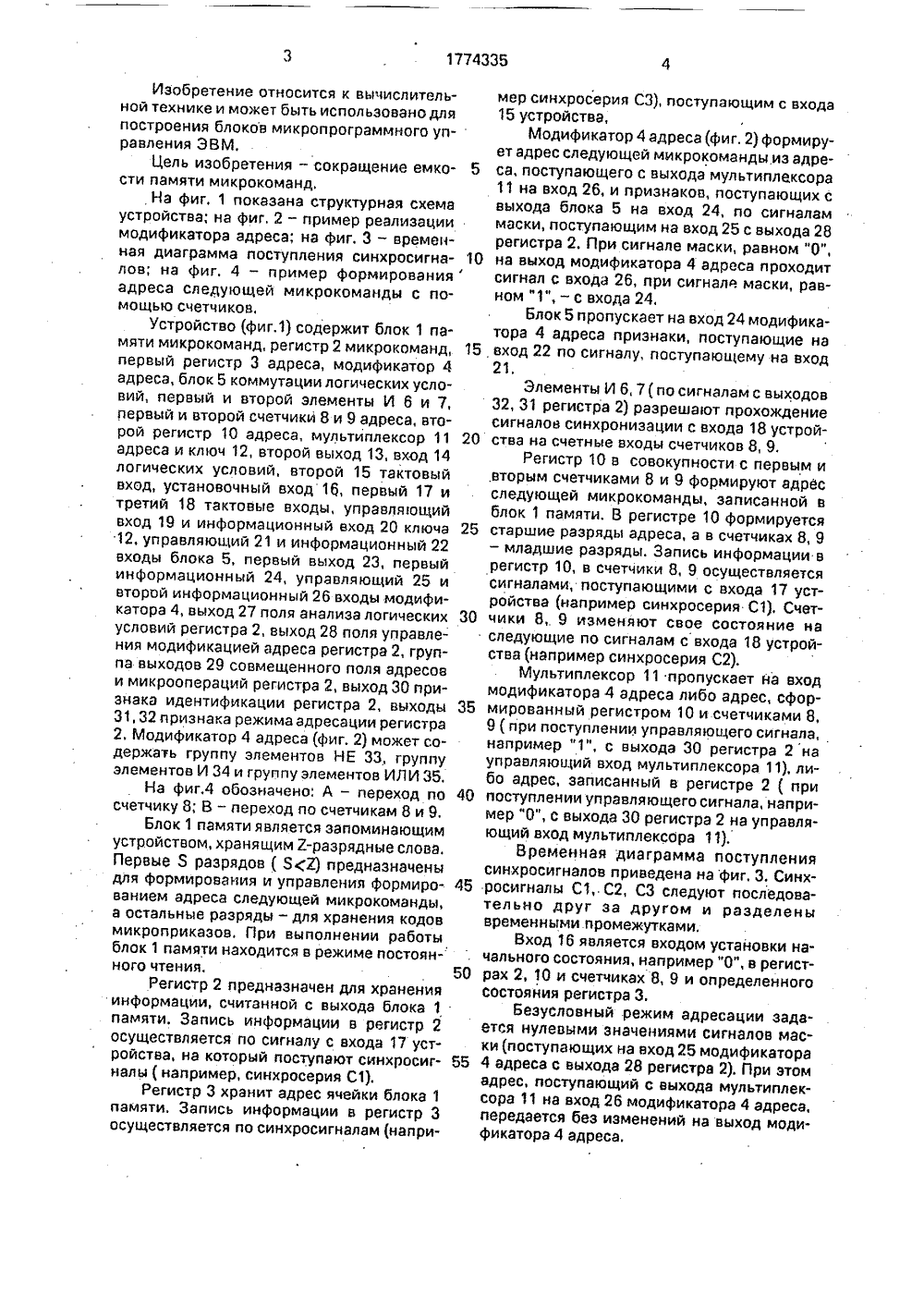

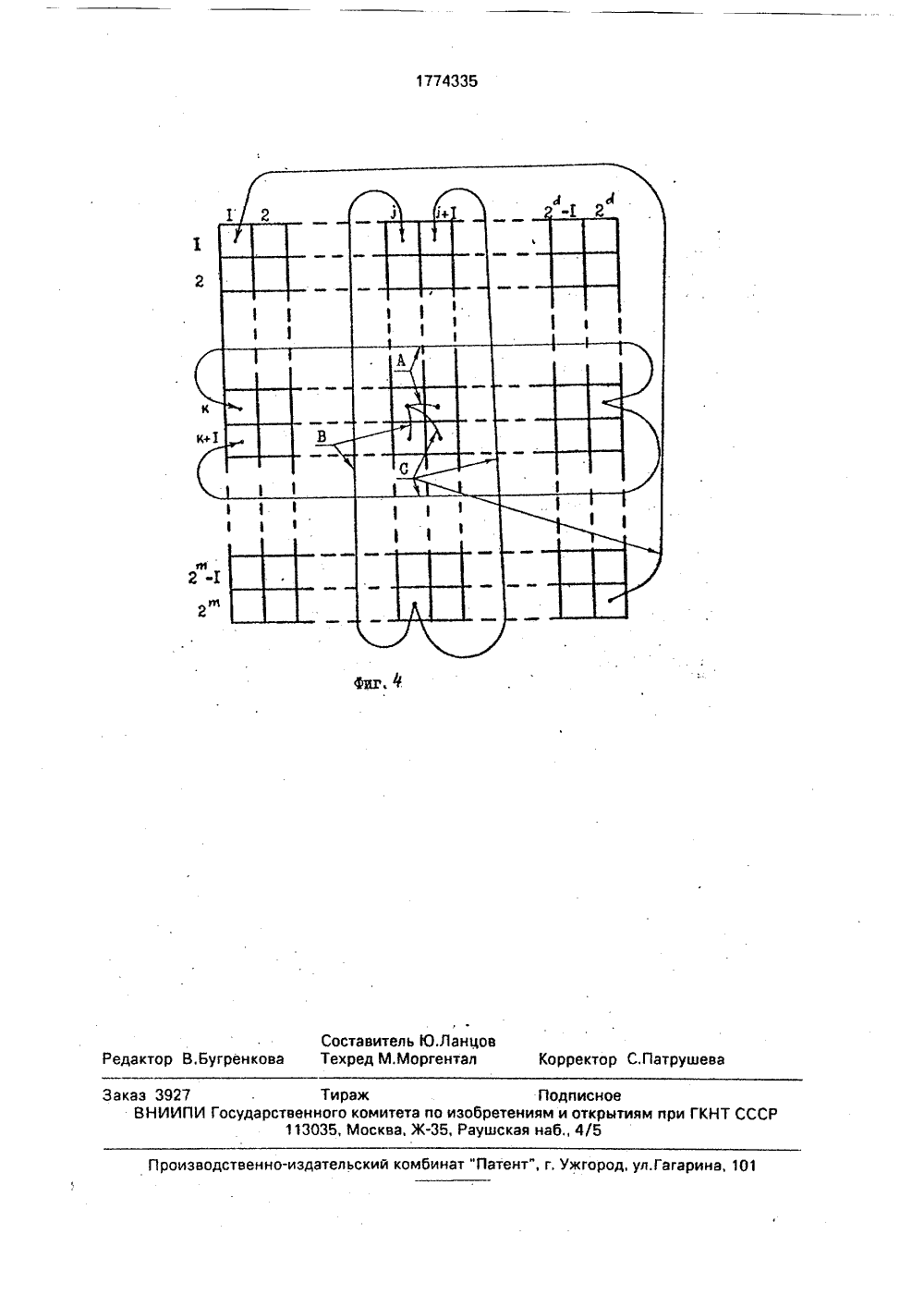

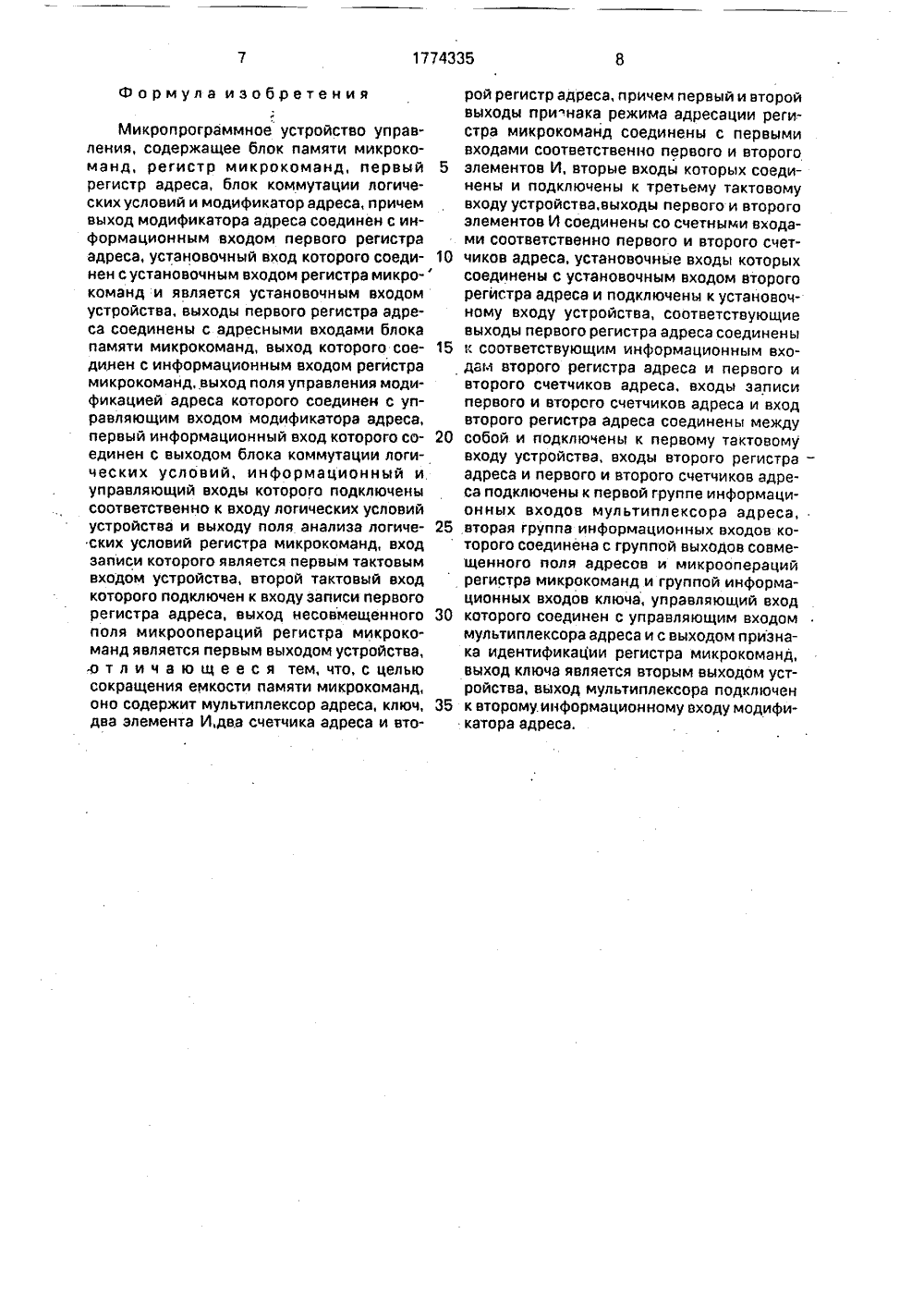

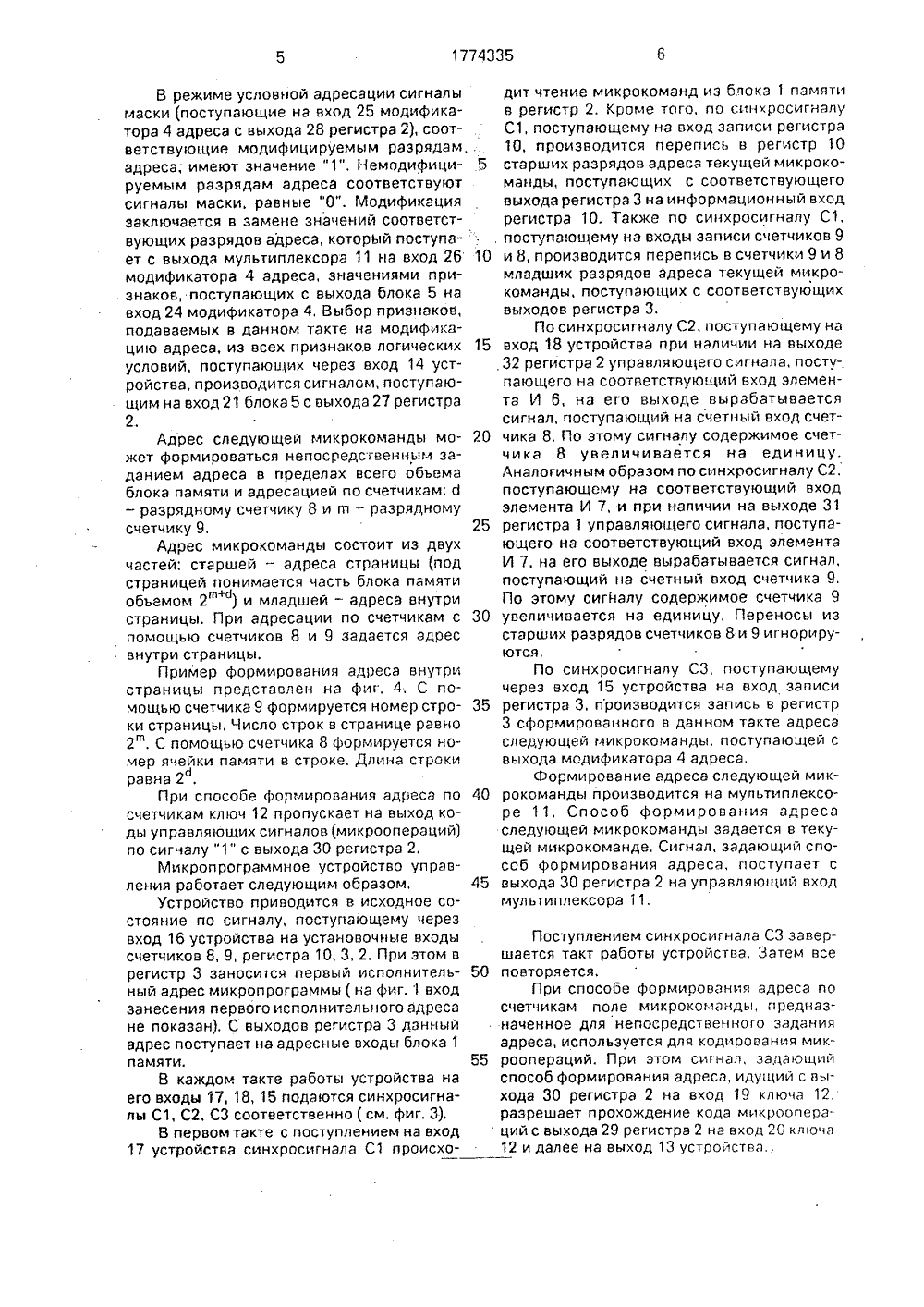

(51)5 С 06 Г ИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯППРИ ГКНТ СССР ВТОРСК 0 М СаЛДЕТЕ(56) Машина вычислительная электроннаяцифровая ЕС 1045. Процессор. Техническоеописание ЩК 1, 700. 026, Т 02.Машина вычислительная электроннаяцифровая ЕС 1033, Процессор-каналыЕС 2433. Техническое описание. Ч 2.ПРЗ.055. 014, Т 01,(57) Изобретение относится к вычислительной технике и может быть использовано для построения блоков микропрограммного управления ЭВМ, Цель изобретения - сокращение емкости памяти микрокоманд, Указанная цель достигается эа счет того, что устройство содержит блок 1 памяти микро- команд, регистр 2 микрокоманд, модификатор 4 адреса, блок 5 коммутации логических условий, первый и второй элементы И 6 и 7, первый и второй счетчики 8 и 9 адреса, регистры 3, 10 адреса, мультиплексор 11 адреса и ключ 12, Такая организация устройства позволяет за счет применения развитой системы адресации уменьшить длину микропрограмм (количество микрокоманд), а за счет совмещения полей - уменьшить формат микрокоманды. 4 ил,Изобретение относится к вычислительной технике и может быть использовано дляпостроения блоков микропрограммного управления ЭВМ.Цель изобретения - сокращение емкости памяти микрокоманд.На фиг. 1 показана структурная схемаустройства; на фиг. 2 - пример реализациимодификатора адреса; на фиг. 3 - временная диаграмма поступления синхросигналов; на фиг, 4 - пример формированияадреса следующей микрокоманды с помощью счетчиков,Устройство (фиг.1) содержит блок 1 памяти микрокоманд, регистр 2 микрокоманд, 15первый регистр 3 адреса, модификатор 4адреса, блок 5 коммутации логических условий, первый и второй элементы И 6 и 7,первый и второй счетчики 8 и 9 адреса, второй регистр 10 адреса, мультиплексор 11 20адреса и ключ 12, второй выход 13, вход 14логических условий, второй 15 тактовыйвход, установочный вход 16, первый 17 итретий 18 тактовые входы, управляющийвход 19 и информационный вход 20 ключа 2512, управляющий 21 и информационный 22входы блока 5, первый выход 23, первыйинформационный 24, управляющий 25 ивторой информационный 26 входы модификатора 4, выход 27 поля анализа логических 30условий регистра 2, выход 28 полл управления модификацией адреса регистра 2, группа выходов 29 совмещенного поля адресови микроопераций регистра 2, выход 30 признака идентификации регистра 2, выходы 3531, 32 признака режима адресации регистра2, Модификатор 4 адреса (фиг. 2) может содержать группу элементов НЕ 33, группуэлементов И 34 и группу элементов ИЛИ 35,На фиг.4 обозначено: А - переход по 40счетчику 8; В - переход по счетчикам 8 и 9.Блок 1 памяти является запоминающимустройством, хранящим Е-разрядные слова.Первые Я разрядов ( 32) предназначеныдля формирования и управления Формированием адреса следующей микрокоманды,а остальные разряды - для хранения кодовмикроприказов. При выполнении работыблок 1 памяти находится в режиме постоянного чтения. 50Регистр 2 предназначен для храненияинформации, считанной с выхода блока 1памяти. Запись информации в регистр 2осуществляется по сигналу с входа 17 устройства, на который поступают синхросигналы ( например, синхросерия С 1).Регистр 3 хранит адрес ячейки блока 1памяти. Запись информации в регистр 3осуществляется по синхросигналам (например синхросерия СЗ), поступающим с входа 15 устройства,Модификатор 4 адреса (фиг, 2) формирует адрес следующей микрокоманды,из адреса, поступающего с выхода мультиплексора 11 на вход 26, и признаков, поступающих с выхода блока 5 на вход 24, по сигналам маски, поступающим на вход 25 с выхода 28 регистра 2. При сигнале маски, равном "0", на выход модификатора 4 адреса проходит сигнал с входа 26, при сигнале маски, равном "1", - с входа 24,Блок 5 пропускает на вход 24 модификатора 4 адреса признаки, поступающие на вход 22 по сигналу, поступающему на вход 21.Элементы И 6, 7(по сигналам с выходов 32, 31 регистра 2) разрешают прохождение сигналов синхронизации с входа 18 устройства на счетные входы счетчиков 8, 9,Регистр 10 в совокупности с первым и ,вторым счетчиками 8 и 9 формируют адрес следующей микрокоманды, записанной в блок 1 памяти. В регистре 10 формируется старшие разряды адреса, а в счетчиках 8, 9 - младшие разряды. Запись информации в регистр 10, в счетчики 8, 9 осуществляется сигналами, поступающими с входа 17 устройства (например синхросерия С 1). Счетчики 8, 9 изменяют свое состояние на следующие по сигналам с входа 18 устройства (например синхросерия С 2).Мультиплексор 11 пропускает на вход модификатора 4 адреса либо адрес, сформированный регистром 10 и счетчиками 8, 9 ( при поступлении управляющего сигнала, например "1", с выхода 30 регистра 2 на управляющий вход мультиплексора 11), либо адрес, записанный в регистре 2 ( при поступлении управляющего сигнала, например "0", с выхода 30 регистра 2 на управляющий вход мультиплексора 11),Временная диаграмма поступления синхросигналов приведена на фиг, 3. Синхросигналы С 1, С 2, СЗ следуют последовательно друг за другом и разделены временными промежутками.Вход 16 является входом установки начального состояния, например "0", в регистрах 2, 10 и счетчиках 8, 9 и определенного состояния регистра 3.Безусловный режим адресации задается нулевыми значениями сигналов маски (поступающих на вход 25 модификатора 4 адреса с выхода 28 регистра 2). При этом адрес, поступающий с выхода мультиплексора 11 на вход 26 модификатора 4 адреса, передается без изменений на выход модификатора 4 адреса, 1774335В режиме условной адресации сигналы маски (поступающие на вход 25 модификатора 4 адреса с выхода 28 регистра 2), соответствующие модифицируемым разрядам адреса, имеют значение "1". Немодифицируемым разрядам адреса соответствуют сигналы маски, равные "0", Модификация заключается в замене значений соответствующих разрядов адреса, который поступает с выхода мультиплексора 11 на вход 26 модификатора 4 адреса, значениями признаков, поступающих с выхода блока 5 на вход 24 модификатора 4, Выбор признаков, подаваемых в данном такте на модификацию адреса, из всех признаков логических условий, поступающих через вход 14 устройства, производится сигналом, поступающим на вход 21 блока 5 с выхода 27 регистра 2.Адрес следующей микрокоманды может формироваться непосредственным заданием адреса в пределах всего обьема блока памяти и адресацией по счетчикам; О - разрядному счетчику 8 и т - разрядному счетчику 9,Адрес микрокоманды состоит из двух частей: старшей - адреса страницы (под страницей понимается часть блока памяти объемом 2 ) и младшей - адреса внутри страницы. При адресации по счетчикам с помощью счетчиков 8 и 9 задается адрес внутри страницы,Пример формирования адреса внутри страницы представлен на фиг, 4, С помощью счетчика 9 формируется номер строки страницы, Число строк в странице равно 2", С помощью счетчика 8 формируется номер ячейки памяти в строке, Длина строки равна 2.При способе формирования адреса по счетчикам ключ 12 пропускает на выход коды управляющих сигналов (микрооперэций) по сигналу "1" с выхода ЗО регистра 2,Микропрограммное устройство управления работает следующим образом.Устройство приводится в исходное состояние по сигналу, поступающему через вход 16 устройства на установочные входы счетчиков 8, 9, регистра 10, 3, 2. При этом в регистр 3 заносится первый исполнительный адрес микропрограммы ( нэ фиг. 1 вход занесения первого исполнительного адреса не показан). С выходов регистра 3 данный адрес поступает нэ адресные входы блока 1 памяти.В каждом такте работы устройства на его входы 17, 18, 15 подаются синхросигналы С 1, С 2, СЗ соответственно ( см, фиг, 3).В первом такте с поступлением на вход 17 устройства синхросигнала С 1 происходит чтение микрокоманд из блока 1 памятив регистр 2. Кроме того, по синхросигналуС 1, поступающему на вход записи регистра10, производится перепись в регистр 105 старших разрядов адреса текущей микрокоманды, поступающих с соответствующеговыхода регистра 3 на информационный входрегистра 10. Также по синхросигналу С 1,. поступающему на входы записи счетчиков 910 и 8, производится перепись в счетчики 9 и 8младших разрядов адреса текущей микрокоманды, поступающих с соответствующихвыходов регистра 3,По синхросигнэлу С 2, поступающему на15 вход 18 устройства при наличии на выходе32 регистра 2 управляющего сигнала, поступающего на соответствующий вход элемента И 6, на его выходе вырабатываетсясигнал. поступающий на счетный вход счет 20 чика 8. По этому сигналу содержимое счетчика 8 увеличивается на единицу.Аналогичным образом по синхросигналу С 2,поступающему на соответствующий входэлемента И 7, и при наличии на выходе 3125 регистра 1 управляющего сигнала, поступающего на соответствующий вход элементаИ 7, на его выходе вырабатывается сигнал,поступающий на счетный вход счетчика 9,По этому сигналу содержимое счетчика 9ЗО увеличивается на единицу, Переносы изстарших разрядов счетчиков 8 и 9 игнорируются.По синхросигналу СЗ, поступающемучерез вход 15 устройства на вход записи35 регистра 3, производится запись в регистр3 сформированного в данном такте адресаследующей микрокоманды, поступающей свыхода модификатора 4 адреса,Формирование адреса следующей мик 40 рокоманды производится на мультиплексоре 11. Способ формирования адресаследующей микрокоманды задается в текущей микрокоманде, Сигнал, задающий способ формирования адреса, поступает с45 выхода 30 регистра 2 на управляющий входмультиплексора 11. Поступлением синхросигнала СЗ завершается такт работы устройства, Затем все50 повторяется,При способе формирования адреса посчетчикам поле микрокомэнды, предназначенное для непосредственного заданияадреса, используется для кодирования мик 55 роопераций. При этом сигнал, задающийспособ формирования адреса, идущий с выхода 30 регистра 2 на вход 19 ключа 12,разрешает прохождение кода микрооперэ ций с выхода 29 регистра 2 на вход 20 клиона12 и далее на выход 13 устройстваФормула изобретения Микропрограммное устройство управления, содержащее блок памяти микрокоманд, регистр микрокоманд, первый регистр адреса, блок коммутации логических условий и модификатор адреса, причем выход модификатора адреса соединен с информационным входом первого регистра адреса, установочный вход которого соединен с установочным входом регистра микро-команд и является установочным входом устройства, выходы первого регистра адреса соединены с адресными входами блока памяти микрокоманд, выход которого соединен с информационным входом регистра микрокоманд, выход поля управления модификацией адреса которого соединен с управляющим входом модификатора адреса, первый информационный вход которого соединен с выходом блока коммутации логических условий, информационный и управляющий входы которого подключены соответственно к входу логических условий устройства и выходу поля анализа логических условий регистра микрокоманд, вход записи которого является первым тактовым входом устройства, второй тактовый вход которого подключен к входу записи первого регистра адреса, выход несовмещенного поля микроопераций регистра микрокоманд является первым выходом устройства, о т л и ч а ю щ е е с я тем, что, с целью сокращения емкости памяти микрокоманд, оно содержит мультиплексор адреса, ключ, два элемента И,два счетчика адреса и второй регистр адреса, причем первый и второй выходы при"нака режима адресации реги.- стра микрокоманд соединены с первыми входами соответственно первого и второго 5 элементов И, вторые входы которых соединены и подключены к третьему тактовому входу устройства, выходы первого и второго элементов И соединены со счетными входами соответственно первого и второго счет чиков адреса, установочные входы которыхсоединены с установочным входом второго регистра адреса и подключены к установочному входу устройства, соответствующие выходы первого регистра адреса соединены 15 к соответствующим информационным входам второго регистра адреса и первого и второго счетчиков адреса, входы записи первого и второго счетчиков адреса и вход второго регистра адреса соединены между 20 собой и подключены к первому тактовомувходу устройства, входы второго регистра - адреса и первого и второго счетчиков адреса подключены к первой группе информационных входов мультиплексора адреса, 25 вторая группа информационных входов которого соединена с группой выходов сонме- щенного поля адресов и микроопераций регистра микрокоманд и группой информационных входов ключа, управляющий вход 30 которого соединен с управляющим входоммультиплексора адреса и с выходом признака идентификации регистра микрокоманд, выход ключа является вторым выходом устройства, выход мультиплексора подключен 35 к второму. информационному входу модификатора адреса.тор Корре Патруще роизводственна-издательский комбинат "Латент", г. Ужгород, уп.Гагарина, 10 аказ 3927 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб 4/5
СмотретьЗаявка
4336107, 28.10.1987
ПРЕДПРИЯТИЕ ПЯ А-3886
АКИМОВ АЛЕКСАНДР ПЕТРОВИЧ, ДАПИН ОЛЕГ ИОСИФОВИЧ, МАТВЕЕВ ВЛАДИМИР БОРИСОВИЧ, ПОЛИВОДА ЕВГЕНИЙ ОЛЕГОВИЧ, СКВОРЦОВ АЛЕКСАНДР НИКОЛАЕВИЧ, ЯРМУХАМЕТОВ АЗАТ УСМАНОВИЧ
МПК / Метки
МПК: G06F 9/22
Метки: микропрограммное
Опубликовано: 07.11.1992
