Патенты с меткой «конструкции»

Номер патента: 927494

Опубликовано: 15.05.1982

Автор: Абрамкин

МПК: B27F 7/02

Метки: деревянные, забивания, инструмент, конструкции, крепежных, пневматический

...20 ступенчатого цилиндра 3300Для удобства эксплуатации инструмента предусмотрена рукоятка 21.Пневматический инструмент предназначен для забивания крепежных деталей 22 в иэделие 23,35Пневматический инструмент работает следующим образом. Инструмент мгновенно вступает в работу при контакте ударника 5 с крепежной деталью 2240и мгновенно прекращает работу при отсутствии этого контакта.При контакте ударника 5 с крепежнойдеталью 22 дифференциальный поршень 4с ударником 5 остаются на месте, тог 45да как корпус 1 с крышкой 2 вместе сцилиндром .3 опускаются, открывая до-,ступ сжатого воздуха из рессиверав камеру возврата К церез радиальныеотверстия 20, которые в положении покоя закрыты уплотнительными кольцами 19 верхней ступени поршня 4. Сжатый...

Номер патента: 931144

Опубликовано: 30.05.1982

Авторы: Воронин, Емельянов, Ливанова, Попов, Чубарова

МПК: A41H 43/00

Метки: качества, конструкции, показателей, швейных, эргономических

...постановочными втулками 24, Ось 23 шарнирно связана с серьгой 25, к которой прикреплена разрезная тяга 26, в промежутке которой закреплено тензометрическое кольцо,или динамометр 27 с укрепленными на нем тензодатчиками 28, соединенными с регистрирующим прибором.На исследуемом изделии 29 (фиг. 3) закреплены тензодатчики 30 для измерения деформаций в его деталях и швах. На поверхности пальцев 2 - 6 и опорыв экспериментально установленных местах закреплены тензометрические, пневматические и гидравлические датчики 3 для измерения давления и датчики для измерения перемещений, состоящие из липкого элемента 32 и свободно пропущенных через ткань изделия 29 концов нитей.Устройство работает следующим образом.При нагружении тяги 1 О по стрелке...

Номер патента: 931568

Опубликовано: 30.05.1982

Авторы: Белик, Курач, Трач

МПК: B62D 47/02

Метки: конструкции, модульной, средство, транспортное

...1 изображен единый конструктивный размернопараметрический модуль транспортного средства, вид сбоку; на фиг, 2 шасси в плане; на фиг. 3 - компоновочная схема малого автобуса модульной конструкции, вид сбоку; на фиг. 4 - то же, в плане; на фиг, 5 - компоновочная схема среднего автобуса модульной конструкции, вид сбоку; на фиг. 6 - то же, в плане; на фиг. 7 - компоновочная схема большого автобуса модульной конструкции, вид сбоку; на фиг. 8 - то же в плане.Каждое пассажирское транспортное средство, например автобус, содержит соединенные торцовыми частями промежуточную оконную секцию 1 кузова и единые конструктивные размерно-параметрические модули 2, каждый из которых включает в себя оконную секцию 3 с колесной нишей 4, дверную секцию 5 и...

Номер патента: 935454

Опубликовано: 15.06.1982

Авторы: Биджелов, Моносов, Павлов, Посошин

МПК: B66C 23/62

Метки: конструкции, крана, разъемное, соединение, элементов

...ко" нусными. 8 стакане 1 О выполнены пазы 14 и 15, а во втулке 11 - пазы 16и 17, В эти пазы входит фиксирующее приспособление - клин 18, который вы. полнен с двумя разнонаправленными навстречу друг другу поверхностями 19 и 20. Поверхность 19 клина 18 взаимодействует с пазом 14 стакана 1 о 1 О и пазом .16 втулки 11, а поверхность 20 " с пазом 15 стакана 10 и пазом 17 втулки 11, В клине 18 имеются отверстия 21 для стопора 22, выполненного в виде шплинта. Анало гично выполнено соединение секций 7 и 8 стрелы 5. Монтаж секций стрелы происходит следующим образом. В горизонтальном положении вставляют втулку 11 секции 9 в стакан 1 О секции о 8, не допуская соприкосновение конусных поверхностей 12 и 13. Затем в пазы 14 и 15 стакана 10, и пазы...

Номер патента: 936820

Опубликовано: 15.06.1982

Автор: Джозеф

МПК: E02B 15/02

Метки: защиты, конструкции, льдом, морской, разрушения

...5 с гильзой 9 опускается, прорезая фрезой 15 лед 4вокруг опоры 1, После погружениягильзы 5 на толщину льда 4 включаются электродвигатели 13 фрез 12. Фрезы 12 зубьями 14 разрушают лед 4,образуя вокруг опоры 1 водное пространство. аПри движении льда 4 на буровую установку 2 фрезы 12 прорезают в поле льда 4 дорожку, и лед 4 проходит мимо опоры 1, не оказывая на нее силового воздействия.Механизм 3 фиг. 4 ) может быть выполнен в виде гильзы 16 со спиральной канавкой 17 установленной на опоре 1 посредством штифта 18. Между фланцами 19 ( нижний не показан) гильзы 16 установлены фрезы 12 с электродвигателями 13. Гильза 16 соединена стержнями 8 с приводом вертикального ее перемещения (не показан). Прэ 4 вертикальном перемещении гильзы 16...

Номер патента: 936873

Опубликовано: 23.06.1982

Автор: Ливанова

МПК: A41H 1/00, A41H 43/00, G01B 7/16 ...

Метки: качества, конструкции, показателей, швейных, эргономических

...пропускают через отверстия во втулке24 внутрь манекена 1, откуда выводятчерез отверстие в горловине или дни ще манекена к штыревым разьемам 26и далее к стандартной измерительнойи регистрирующей аппаратуре,Ф фНа поверхности исследуемого изде"лия 21 закрепляют стандартные тензодатчики 27 и 28 для измерения деформаций.в деталях и швах изделий.На осях плечевых 4 и 6 и локтевых. 5 и 7 шарниров манекена 1 крепятстандартные потенциометрическиеили тенэометрицеские датчики 29 дляизмерения. углов перемещения частейрук относительно друг друга или туловища манекена,Испытания одежды проводят следующим образом.На поверхности манекена 1 закрепляют датчики 19 для измерения перемещений, а в отверстиях 23 - датчики22 давления. На осях плецевых 4 и...

Номер патента: 937237

Опубликовано: 23.06.1982

Авторы: Аксель, Арндт, Вольфганг, Карл-Хейнц, Клаус, Кристян, Ханс, Хейнц, Хельмут, Хорст

МПК: B41F 23/04

Метки: агрегатной, конструкции, листовая, печатная, ротационная, сушильным, устройством

...сушки, расположены устройства для отсасывания воздуха. Проблемы, возникающие вследствие применения устройства для лицевой печати и печати с оборота, решаются одним устройством. На свежеотпечатанном листе краска по крайней мере сушится так, чтобы она не перетискивалась на направляющие листы устройства и не могла отмаривать на печатном цилиндре последующего печатного устройства. За счет аккумуляции тепла во влияемых границах спадает адгезионная способность, держащая лист на печатном цилиндре, и лист снимается с печатного цилиндра, Это достигается известным устройством для лучевой сушки, которое расположено на покрытой листами боковой поверхности печатного цилиндра. На фиг,расположена листовая ротационная печатная машина устройством для...

Номер патента: 937642

Опубликовано: 23.06.1982

Автор: Булыгин

МПК: E04B 1/40

Метки: железобетонной, закладной, конструкции, соединительный, элемент

...в закладном соединительном элементе железобетонной конструкции, содержащем петлевые выпуски и петлевые анкеры, причем выпуски и анкеры образованы одним изогнутым арматурным прутком петлевые анкеры расположены с последовательным чередованием в двух плоскостях.Причем радиусы петель анкеров мо" гут быть .приняты равными половине ша га между выпусками, которые расположены в плоскостях, перпендикулярных продольной оси.Это позволяет осуществить точную, надежную нахлестку петлевых выпусков при соединении нескольких элементов между собой, Крепление выпусков к элементу обеспечивается сопротивлением выкалыванию бетона, охватываемого петлевыми анкерами размещенными в теле элемента. Такие выпуски работают аналогично замкнутым петлям, заделанным в...

Номер патента: 937645

Опубликовано: 23.06.1982

Авторы: Заполь, Попов, Травуш, Турковский

МПК: E04B 1/56

Метки: деревянной, конструкции, соединения, узел

...соединения.Эта цель достигается тем, что узел соединения деревянной конструкции, содержащий продольный и поперечныи элементы конструкции, сходящиеся под прямым углом, и наружные накладки, снабжен металлическими элементами, жестко присоединенными к концам поперечного элемента стержнями, которые заделаны в наклонные отверстия, выполненные в последнем, при этом металлические элементы жестко соеди.3 9376иены между собой наружными накладками и объемлют продольный элемент,На фиг.1 изображен общий вид узла соединения в плане; на фиг.2 то же, вид сбоку. 5Узел соединяет неразрезной деревянный продольный элемент 1, длинакоторого равна расчетной длине пролета, и разрезной поперечный элемент 2,сходящиеся под прямым углом. Металлические элементы 3...

Номер патента: 937998

Опубликовано: 23.06.1982

Авторы: Гайский, Гопко, Ерохин, Немиш

МПК: G01B 11/16

Метки: деформаций, конструкции, упругих

...вес овым Функциям фильтровнизких пространственных частот в многоканальном варианте.Устройство содержит набор тензометърических датчиков 1, размещенных наконструкции 2 группами из несколькихпараллельно расположенных датчиков ссоответствующими требуемым базиснымфункциям значениями локальной чувствительности Ос, О, О О, 0 по длине упругого элемента М, достигаемыми,например, эа счет профилирования шириныили толщины тензорезисторов, линии 3связи и многоканальный регистратор 4,Устройство работает следующим образом.При появлении локальной деформации в местах установки тенэометрических датчиков 1 на конструкции 2 сигнал с каждого датчика представляет собой как бы сумму сигналов элементарных малобазных тензодатчиков, складываемых с...

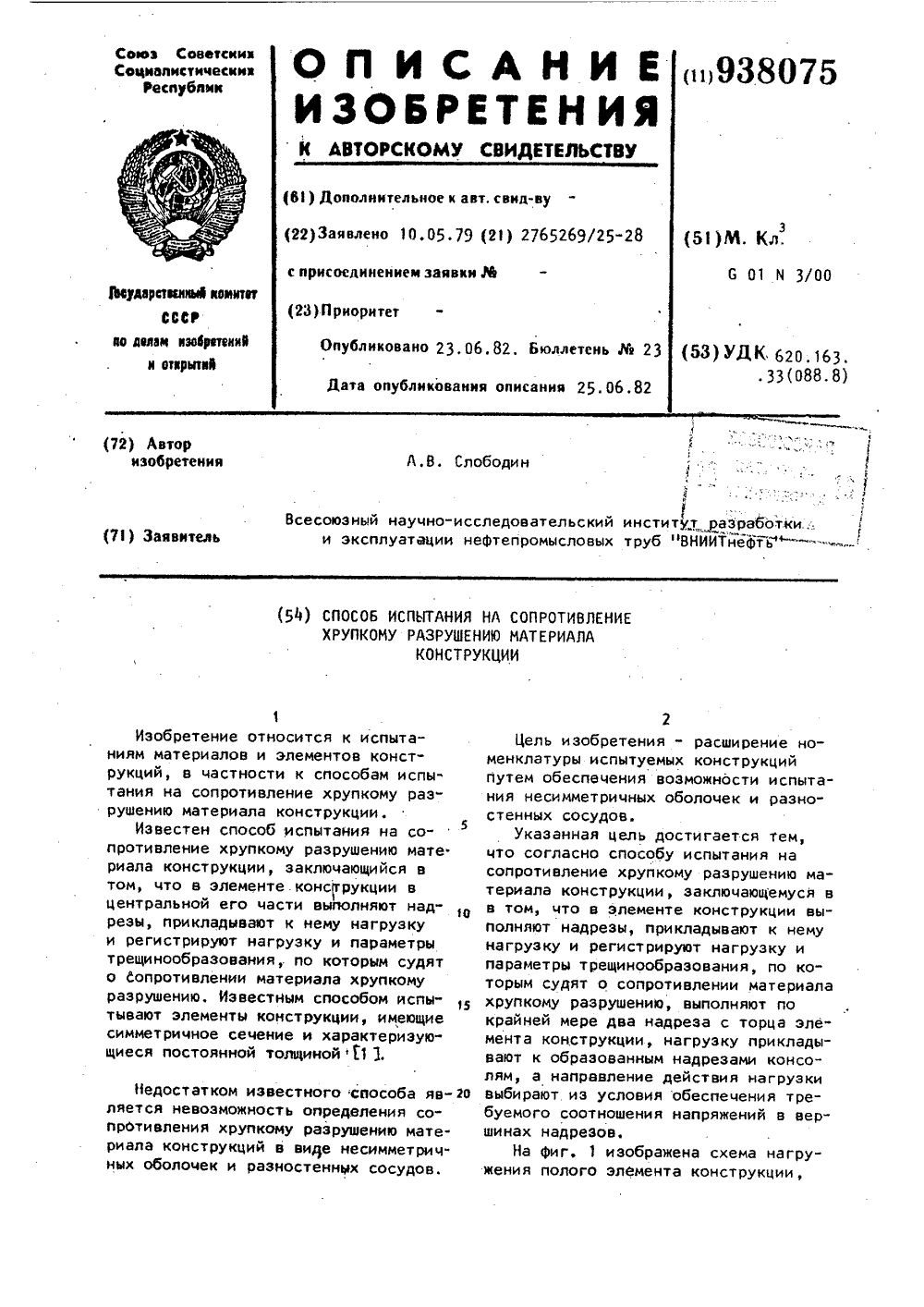

Номер патента: 938075

Опубликовано: 23.06.1982

Автор: Слободин

МПК: G01N 3/00

Метки: испытания, конструкции, разрушению, сопротивление, хрупкому

...усталостные трещины 3, ориентируя их в заданном направлении. После этого к консолям 1 15 и 2 прикладывают нагрузки или результирующую нагрузку Р, С помощью указанных нагрузок в окрестностях вершин трещин обеспечивают требуемое при иск пытании соотношение напряжений, учи- рр тывающее ориентацию трещин и соотношение толщин стенок элемента конструкции.Кроме сосредоточенной нагрузки могут быть приложены и распредвлен ные нагрузки, например, при испытании изделий с полостями их нагружают внутренним давлением, обеспечивая заданное соотношение напряжений в вершинах каждой из трещин. Нагрузку уве- щв личивают до момента страгивания одной или нескольких трещин, в этот момент регистрируют нагрузку и длины трещин и по ним судят о сопротивлении...

Номер патента: 938219

Опубликовано: 23.06.1982

Авторы: Беляков, Голубев, Грицевский, Груздев

МПК: G01R 31/26

Метки: качества, конструкции, полупроводниковых, приборов, соединений, теплозащищенных, элементов

...Вп, =80 оС.Схема содержит резисторы 1 и 2, величина сопротивления каждого из ко. торых равна (1/2 Йп) - половине соб-. ственного теплового сопротивления терморегулятора, резистор 3 (Й) - контактное сопротивление терморегулятор-полупроводниковая структура, В.п - тепловое сопротивление, равное Йп, = 1/2 В., + В емкость 4, Сптеплоемкость термор.гуля 1 ора, резистор 5 и емкость 6 йт и Ст - тепловое сопротивление и теплоемкость полупроводниковой структуры, соответственно, Чт - мгновенный перегрев терморегулятора, Чп - мгновенный перегрев полупроводниковой структуры.1 В реальном теплозащищенном приборе выполняются следующие соотношения:й йт; СС,; "-т 1 где п - пк Сп а Тт = йт СтПусть в произвольный момент времени С = С; полупроводниковая...

Номер патента: 939101

Опубликовано: 30.06.1982

Автор: Бродский

МПК: B05B 1/14

Метки: бродского, жидкости, конструкции, распыления

...соударяются друг с50другом по центру выпускных пазов 6 и каж.дая пара струй образует в свободном прост.ранстве в плоскости перпендикулярной к продольной оси гильзы 5 плоский факел капель,имеющий угол раскрытия 180.55Все факелы в совокупности образуют вокруг устройства многоярусный венец капель,радиус которого в свободном пространствепревышает 3 м. Плотность орошения и количество образующихся ярусов (зон) зависит от числа выпускных пазов 6, выполненных по одной линии на поверхности гильзы 5 по ее длине, причем за счет располо. жения пазов 6 в шахматном порядке исключается соударение капель между смежно расположенными факелами и ярусами и тем самым обеспечиваются условия максимальной дальнобойности капель.Форма образующихся ярусов...

Номер патента: 943195

Опубликовано: 15.07.1982

Автор: Зильбер

МПК: E04H 12/34

Метки: длинномерной, конструкции, поворота

...ипоследующего поворота конструкциив заданное положение, о т л и ч а -ю щ и й с я тем, что, с целью обеспечения безопасных условий производства работ, до закрепления вспомогательной стрелы в основании конструкции последовательно соединяютвспомогательную стрелу с тяговымустройством и длиннбмерной конструкцией, затем поднимают вспомогательнуюстрелу посредством тягового и поддерживающего устройств и осуществляют первоначальный поворот длинномерной конструкции, после чего закрепляют вспомогательную стрелу восновании конструкции и производятпоследующий поворот конструкции взаданное положение,Источники информации,принятые во внимание при экспертизе1. Проект ВНИПИ "Промстальконструкция", М 29837, М., 1980. 25 ЭО 3 94319На фиг. 1...

Номер патента: 945329

Опубликовано: 23.07.1982

Автор: Квасной

МПК: E04G 21/26

Метки: блока, конструкции, монтажа, настилом, ограждающей, профилированным

...этом при сборке блока к нему приирепляют снизу прогон, шарнирно соединяют последний с траверсой, а преднапряжение блока осуществляют путем передачи усилия на прогон,На фиг. 1 изображен монтируемый блок, план;,на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - узел 1 на фиг. 11 на .фиг. 4 - разрез Б;Б нафиг. 3; на фиг. 5 - узел 11 на фиг.2; на фиг. б - то же, аксонометрия.Профилированный настил 1 собирается в крупноразмерный блок ограждающей конструкции совместно с силовым элементом 2, представляющим собой 5 прогон, установленный поперек волн настила, утеплителем с фактурным слоем 3 и инвентарной траверсой 4, Прогон 2 соединен с траверсой посредством зажимной шарнирной муфты 5, . 10 а продольные торцы профилированного настила зажимают между...

Номер патента: 945743

Опубликовано: 23.07.1982

Авторы: Нассонов, Новиков

МПК: G01N 3/32

Метки: датчик, конструкции, усталости, элемента

...повышение точности контроля усталости элементаконструкции,Укаэанная цель достигается тем,что датчик изготовлен из аморфногоматериала,Аморфный металлический материалполучают при охлаждении металлического расплава со скоростью, большейкритической, т, е. ведут процесс ох94574 формула изобретения Составитель М. КузьминРедактор В, Лазаренко Техред Т.фанта Корректор М. Шароши Тираж 887 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москв, Ж, Раушская наб., д. 4/5 Заказ 5320/62 филиап ППП Патент, г. Ужгород, ул, Пров . лаждения таким образом, цтобы образовалась не кристаллическая структура металлического материала, а сохранялось его аморфное состояние. При этом получают материал однородной структуры и с...

Номер патента: 949036

Опубликовано: 07.08.1982

Авторы: Корнеев, Проценко, Фукс, Шапиро

МПК: E01D 11/04, E01D 19/16, E04D 5/12 ...

Метки: анкеровки, длиномерного, конструкции, напрягаемого, напрягаемой, элемента

...и фикса 13ции положения напрягаемого элемента, упор-,ная шайба выполнена составаой из двухполовин, каждая из которйх снабжена выступом, выполненным в поперечном сечении в форме полукольца, размещенным в щполости канвлообрвзователя и объемлющимсоответствующую часть сечения длиномерного напрягвемого алемента.На фиг. 1 изображено устройство дляанкеровки, продольный разрез; на фиг, 2-рЗразрез А-А на фиг, 1; на фиг. 3 - разрезБ-Б нв фиг. 1.Устройство для анкеровки длиномерногонапрягвемого элемента 1, например канатаили тяги, содержит жестко закрепленныйна напрягаемом алементе 1 анкер 2, промежуточный элемент 3 с выпуклой иливогнутой сферической поверхностью, упорную шайбу 4 соответственно с вогнутойили выпуклой поверхностью, обращеннойк...

Номер патента: 949119

Опубликовано: 07.08.1982

Авторы: Вержиковский, Денисюк, Добрый-Вечер, Лысенко

МПК: E04C 2/10

Метки: гофрированной, конструкции, монтажа, напряженной

...на нее насаживают распорные элементы, а трансформирование осуществляют стяжкой конструкции до упо- ора листов в распорные элементы.На фиг, 1 изображено покрытие из/плоских упругих листов в транспортномположении, на фиг. 2 - то же, в проектном, 5ГоФрированная конструкция включаетплоские упругие листы 1 с отверстиями 2 вкромках, выполненные, например, из листового стеклопластика.Плоские упругие листы 1 укладываютвнахлест по кромкам таким образом,что у каждого листа обе кромки распо.лагаются или сверху, или снизу. В зависимости от жесткости кромок и назначения гофрированной конструкциикромки могут быть соединены клеевымсоединением клеемеханическим, механическим крепежом или уложены свободно без соединения, Совмещают листы до совпадения...

Номер патента: 949122

Опубликовано: 07.08.1982

Авторы: Заполь, Травуш, Турчинский

МПК: E04C 3/02

Метки: конструкции, несущей, раскрепляющий, элемент

...трех взаимно перпендикулярных направлениях.На фиграэлемент в иА-А на фиг. 3положения р элементов в несущей кон лане.3 94912Раскрепляющий элемент несущей конструкции 1 с закладными деталями 2 состоит из связи 3 с натяжным устройством 4 и соединительными звеньями на концах. Каждое соединительное5 звено содержит основную пластину 5, дополнительные спаренные пластины 6 и дополнительную пластину 7 с отверстиями на концах для крепления, причем пластины 6 спарены, развернуты 1 о под углом к пластине и жестко соединены с ней концами без отверстий. Другая дополнительная пластина имеет на одном конце отверстие, а на другом жестко прикрепленный к ней стержень 15 8, устанавливаемый в отверстии шайбы 9, жестко закрепленной на конце связи 3. Пластина...

Номер патента: 949231

Опубликовано: 07.08.1982

Авторы: Тарасенко, Тарновский

МПК: F16B 47/00

Метки: анкерное, закрепления, конструкции, опорной, поверхности

...нижнинец которого герметично соединен потуру с верхней частью присоса 4. Ки эластичный присос 4 образуют камс опорной поверхностью 6. Эластичныйсос 4 выполнен в виде манжеты, коимеет полость 7, открытую со стороннования. Полость 7 присоса соединепомощью штуцера 8 с насосом подачивора.Корпус имеет продольные 9 и попные 10 ребра жесткости, петли 11 дляема устройства и узел 12 для крепленияживающей конструкции.Устройство работает следующимзом.Устройствошероховатую949233подключают источник вакуума к камере 5 через обратный клапан 2, и подают известковую жидкость насосом в полость 7 присоса 4 по штуцеру 8. При этом в камере 5 создается разряжение, а из полости 7 присоса 4 раствор проникает на всю глубину 5 сообщающихся пор в опорной...

Номер патента: 950650

Опубликовано: 15.08.1982

Авторы: Сабашвили, Селиванов

МПК: B66B 9/04

Метки: конструкции, подъемник, сабашвили, селиванова

...загруженной платформы, что сужает эксплуатационные возможности устройства.Цель изобретения - расширение эксплуатационных возможностей.Для достижения поставленной цели подъемник снабжен насосом, подключенным к распределительному крану, при этом в последнем выполнены каналы дпя сообщения поршневой полости каждого гидроцилиндра с нагнетательной и всасывающей магистралями упомянутого насоса. 1ый институт заочного "с950650 Формула изобретения Вид д ром полости гидроцилиндров разобщаются, и грузовые платформы 6 и 7 затормаживаются, затем на поднятую грузовую платформу 7 устанавливают груз,и поворачивают штурвал в положение,изображенное на фиг.1, после чего 5под действием веса груза грузоваяплатформа 7 начинает опускаться, агрузовая платформа...

Номер патента: 950888

Опубликовано: 15.08.1982

Автор: Алексеев

МПК: E05C 13/02

Метки: запор, конструкции, откидных, элементов

...для откидных створок, содержащий корпус 1, ригель 2 с пружиной 3, выступом 4 и ручкой 5, поворотную защелку 6 с пазом 7 под ригель и цилиндрический паз 8 для взаимодействия ее с выступом ригеля, установленную на оси 9 створки 10,Запор работает следующим образом.Для закрывания запора, т. е. для соединения створки 10 с корпусом 1, необходимо оттянуть ригель 2 за рукоятку 5 (на фиг. 1 - вниз), набросить защелку 6 цилиндрическим пазом 8 на выступ 4 ригеля 2 и отпустить рукоятку ригеля. При этом пружина 3 возвращает ригель в исходное положение, а цилиндрический выступ 4 ригеля 2 входит в зацепление с цилиндрическим пазом 8 защелки 6, обеспечивая предотвращение ее самопроизвольного открывания.Для открывания запора, т. е. разъединения створки...

Номер патента: 951772

Опубликовано: 15.08.1982

Авторы: Ворошко, Никитин

МПК: H05K 13/00

Метки: блоках, книжной, конструкции, монтажа, печатных, плат

...но предлагаемое устройство, общий вид;95 на фиг, 2 - вид А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2; на фиг. 4 - узелна фиг. 1; на фиг,5 - вид В на фиг. 2; на фиг. 6 - вид В на фиг. 2 при оплавлении зубьев гре бенок роликом; на фиг. 7 - вид Г на фиг. 5.Устройство содержит гребенки 1 с двумя взаимно перпендикулярными рядами зубьев 2 и 3, шарнирно соединенных между собой, закрепленных на печатных платах ч с помощью винтов 5 и служащих для фиксации проводов 6 и 7 элементы шарнирного соединения выполнены в виде гибких лент 8, каждая из которых закреплена с помощью винтов 9 на соседних гребенках 1. Печатные платы установлены на шасси 10, Зубья 2 и 3 гребенок 1 для блоков, подвергающихся ремонту, выполнены сужающимися к основанию,...

Номер патента: 952672

Опубликовано: 23.08.1982

Авторы: Барабанов, Лактюнкин, Новиков

МПК: B63B 9/00

Метки: вертикальных, горизонтального, конструкции, оболочечной, пересекающихся, полотнищ, сварного, соединения, узел

...схематически изображенпредлагаемый узел, первый вариант;на фиг.2 - то же, второй вариант;на фиг.3 - схема работы узла.Узел соединения содержит пересекающиеся вертикальные и горизонтальное полотнища оболочечной конструкции, например, переборку 1, горизонтальное полотнище палубы 2 и надстройку 3 корпуса судна,при эФомпалуба 2снабжена подкрепляющими балками 4.Каждая из балок 4 в месте пересечения от центра 5 объема 6 выполнена с продольными прорезями 7 и 8вдоль кромок их стыков с палубой 2на расстояние от этих кромок, равном 25 1-3 толщинам палубы 2, причем продоль.ные прорези выполнены с круглыми отверстиями 9 на концах, равноудаленных от места пересечения вертикального и горизонтального полотнищ 30 переборки 1 и палубы 2 с надстрой...

Номер патента: 953513

Опубликовано: 23.08.1982

Авторы: Антонов, Краснорутский, Олейник, Чемерис

МПК: G01N 3/32

Метки: конструкции, нагружениям, подверженной, расхода, ресурса, случайным, эксплуатации

...асимметрии нагружения,Способ определения. расхода ресурса конструкции, подверженной при эксплуатации случайным нагружениям, заключающийся в том, что непрерывно измеряют деформацию в зоне наименьшей усталостной прочности конструкции, в процессе эксплуатации выделяют экстр емумы деформации и по ним, используя принцип суммирования повреждаемости, судят о расходе ресурса, сравнивая с результатами эталонного нагружения, о тл и ч а ю щ и й с я тем, что, с целью повышения точности определения, при эталонном нагружении определяют среднюю величину деформации, при эксплуатации дополнительно определяют разность между экстремумом деформации и средней в- личиной деформации эталонного нагружения и о расходе ресурса с учетом произведения...

Номер патента: 954275

Опубликовано: 30.08.1982

Автор: Шипка

МПК: B60P 3/34

Метки: конструкции, кузов, медицинского, передвижного, средства, транспортного, шипки

...для размещения внутри нихамортизаторов. Стойки 4 своими концамиприкреплены к крыше и к осям колес.Боковые стенки 7 кузова шарнирно прикреплены к платформе одними кромками иснабжены шарнирно присоединенными к ихсвободным кромкам панелями для образования пола.Балки 8, идущие от крыши 3 и соединенные со стойками 9 и 10 для опирания на пол,образуют каркас для тента 11,Кузов развертывается следующим образом.С помощью устройств для опускания иподъема, размещенных внутри стоек 4, ку 954275зов опускается до установки платформы 1 на землю. При этом колеса шасси 2 убираются в ниши 5. Открываются боковые борта и панели, образующие пол, устанавливаются балки со стойками 9 и 10, после чего развертывается тент 11, уплотненно при крепленный к кромкам...

Номер патента: 954305

Опубликовано: 30.08.1982

Автор: Гржебин

МПК: B63B 3/60

Метки: конструкции, корпусной, полотнище, судовой

...деформаций, напряжение мест- не выреза.тем, что утых элем основапределах ую вдоль- , повыше ища в райо достигается вышеупомян рекрывающи т прорезь в иентированн те полотнищ жено предла ии нагрузки;листментниеэтогокромН а.аемое пона фиг.2 -тн ель изобретения рочности полотн казанная цель под каждый из в выполнен пе го арки и имееоснования, ор ки выреза в лис а фиг. 1 изобра ще при отсутств 2ии на него продольной на - полотнище с прореаркообразными элеменразрез А - А на фиг. 3. ища судовой корпусной нен с вырезом 2, кото- ограничен прорезями 3.выполнены отверстия 4. льны кромкам выреза 2 енными к листу 1 арко- тами 5 с концами 6, кос листом 1.3ния как бы переходят на полотнище за прорезь 3 выреза 2 по аркообразному элементу 5,...

Номер патента: 956904

Опубликовано: 07.09.1982

Автор: Голиков

МПК: F16S 5/00

Метки: затяжки, конструкции, металлических, направляющее, обжимаемое, преимущественно, строительной, ферм

...устройствосостоит из высокопрочной гибкой затяжки 1, например, изготовленной из стального троса, и двух, охватывающих затяжку 1, гнутых профилей уголкового типа 2 и 3, составляющих направляющий элемент затяжки. Причем гнутые профили 3 могут быть выполнены с полками 4.Соединяться гнутые профили 2 в направляющую могут болтами 5 и шайбами 6 с прокладками 7.Гнутые профили 3 могут быть соединены сварным швом 8Сборку направляющего устройства начинают с укладки затяжки 1 в полость гнутого профиля 2 или 3, сверху укладывается соответственно другой гнутый профиль.При болтовом соединении на параллельных полках гнутых профилей 2 устанавливаются с необходимым шагом соединительные болты 5 на шайбах-прокладках 7 не956904 Составитель Е. АТехред...

Номер патента: 957956

Опубликовано: 15.09.1982

Автор: Пологович

МПК: B02C 15/16

Метки: измельчитель, конструкции, пологовича

...4011 змельчаемый продукт подается в аэрированном состоянии во время вращения ротора 3 в центральный сквозной канал 8 загрузочного патрубка 7, расширяющийся к основанию 9 разгон ного диска 5, в результате чего происходит равномерная загрузка материала в камеру измельчения 18, Под действием центробежных сил вращающегося ротора 3 частицы материала частично самоизмельчаются за счет трения их друг от друга при его транспортировании в камеру измельчения 18 и ускоряются по направлению к периферии диска 5, подвергаясь при движении многократному воздействию установленных в шахматном порядке по концентрическим окружностям на периферии разгонного диска 5 рядами роликов 6 из абраэивостойких материалов, и измельчаются, .60 В результате выполнения...

Номер патента: 958171

Опубликовано: 15.09.1982

Автор: Величко

МПК: B60P 1/43, B60P 3/40

Метки: величко, грузов, длинномерных, конструкции, перевозки, средство, транспортное

...В средней части рамы 2 смонтированы две стойки 15, имеющие в верхней части направляющие элементы 16 для трособлочной системы, состоящей из основного 17 и четы 958171рех опускных тросов 18, на свободных концах 19 которых закреплены ползуны 9, перемещающиеся в полостях 8 покатов 6.Погрузку груза на транспортное средство осуществляют краном. После погрузки тросы 18 укладывают поверх погруженного груза 20, а их ползуны 9 заводят в полости 8 покатов 6. Затем лебедкой 11 натягивают тросы 18 так, чтобы груз удерживался в неподвижном состоянии и фиксируют натяжение механизмом 13.Натяжение тросов 18, огибающих сверху груз 20, удерживает их от падения с транспортного средства в случае обрыва страхующих тросов 5 и стоек 4.Разгрузку груза с...
