Раскрепляющий элемент несущей конструкции

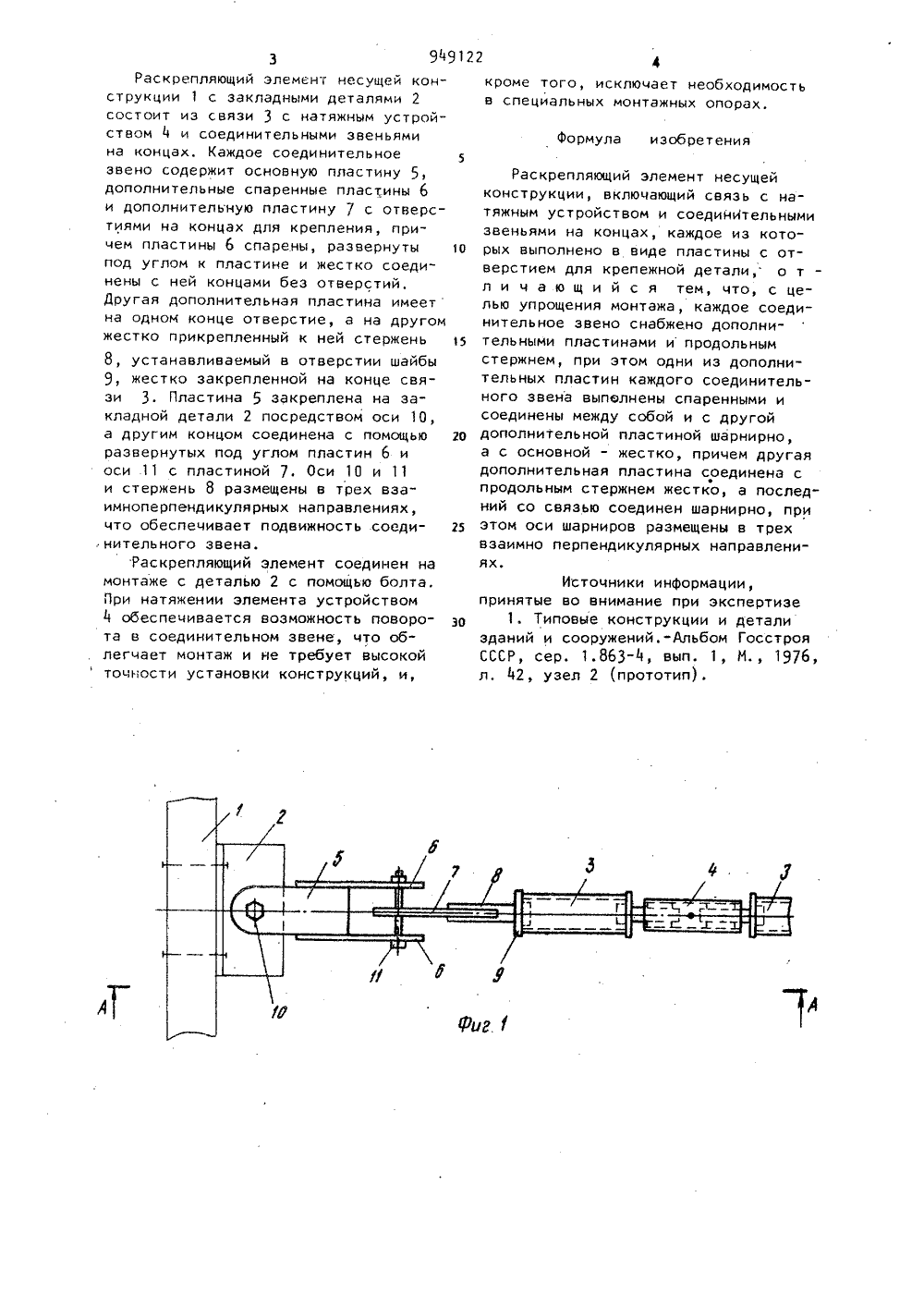

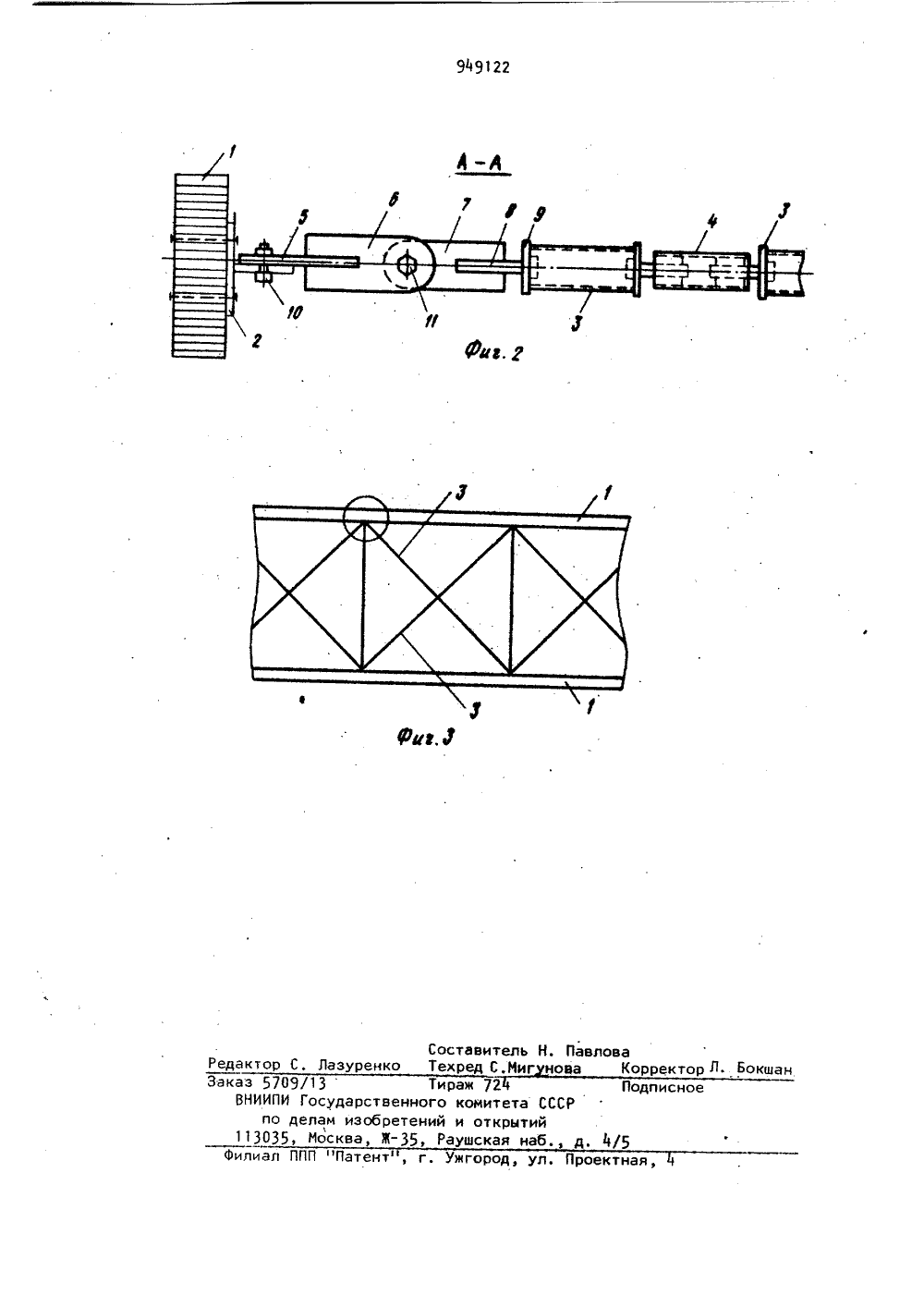

(72) Авторы изобретения Турчинск и Я. итут ьский ;ипроек 4 Йданий и сцева реектный инвани я,.зрелищооруженюй . ледоват тальног ативных С. Иез 1) Заявитель(54) РАСКРЕПЛЯ 1 ОЩИЙ ЭЛЕМЕНТ НЕСУЩЕЙКОНСТРУКЦИИ 5 скрепляющий2 - разрезсхема рас 1 изображенлане; на фигна фиг.аскрепляющихструкции в и М,Ю. Заполь, 8.И. Тра Центральный научно-ис типового и экспериме спортивных и админист им, 61Изобретение относится к строительству и может быть использовано в -. большепролетных покрытиях, преимущественно из деревоклееных конструкцийИзвестен раскрепляющий элемент не сущей конструкции, содержащий связь с натяжным устройством и соединительным звеном с пластиной и .отверстием для крепежной детали 1.Недостатком этой конструкции раскрепляющего элемента является возможность поворота элемента только в одном направлении, т.е. ограниченная . степень свободы, что влечет за собой необходимость точной установки несущих конструкций на монтаже в плане и по вертикали. Кроме того, это усложняет монтаж при криволинейном очертании конструкции и снижает надежность натяжения связей.Цель изобретения - упрощение монтажа несущей конструкции.Цель достигается тем, что в раскрепляющем элементе несущей конструкции, включающем связь с натяжным устройством и соединительными звеньями на. концах, каждое из которых вы- , полнено в виде пластины с отверстием для крепежной детали, каждое соединительное звено снабжено дополнительными пластинами и продольным стержнем, при этом одни из дополнительных пластин каждого соединительного звена выполнены спаренными и соединены между собой и с другой 1 ополнительной пластиной шарнирно, а с основной - жестко, причем другая дополнительная пластина соединена с продольным стержнем жестко, а последний со связью соединен шарнирно, при этом оси шарниров размещены в трех взаимно перпендикулярных направлениях.На фиграэлемент в иА-А на фиг. 3положения р элементов в несущей кон лане.3 94912Раскрепляющий элемент несущей конструкции 1 с закладными деталями 2 состоит из связи 3 с натяжным устройством 4 и соединительными звеньями на концах. Каждое соединительное5 звено содержит основную пластину 5, дополнительные спаренные пластины 6 и дополнительную пластину 7 с отверстиями на концах для крепления, причем пластины 6 спарены, развернуты 1 о под углом к пластине и жестко соединены с ней концами без отверстий. Другая дополнительная пластина имеет на одном конце отверстие, а на другом жестко прикрепленный к ней стержень 15 8, устанавливаемый в отверстии шайбы 9, жестко закрепленной на конце связи 3. Пластина 5 закреплена на закладной детали 2 посредством оси 10, а другим концом соединена с помощью 2 о развернутых под углом пластин 6 и оси 11 с пластиной 7. Оси 10 и 11 и стержень 8 размещены в трех взаимноперпендикулярных направлениях, что обеспечивает подвижность соеди нительного звена.Раскрепляющий элемент соединен на монтаже с деталью 2 с помощью болта. При натяжении элемента устройством 4 обеспечивается возможность поворота в соединительном звене, что облегчает монтаж и не требует высокой точности установки конструкций, и,кроме того, исключает необходимостьв специальных монтажных опорах,Формула изобретенияРаскрепляющий элемент несущей конструкции, включающий связь с натяжным устройством и соединйтельными звеньями на концах, каждое из которых выполнено в виде пластины с отверстием для крепежной детали, о т л и ч а ю щ и й с я тем, что, с целью упрощения монтажа, каждое соединительное звено снабжено дополнительными пластинами и продольным стержнем, при этом одни из дополнительных пластин каждого соединительного звена выполнены спаренными и соединены между собой и с другой дополнительной пластиной шарнирно, а с основной - жестко, причем другая дополнительная пластина соединена с продольным стержнем жестко, а последний со связью соединен шарнирно, при этом оси шарниров размещены в трех взаимно перпендикулярных направлениях.Источники информации,принятые во внимание при экспертизе1, Типовые конструкции и детализданий и сооружений.-Альбом ГосстрояСССР, сер, 1.863-4, вып, 1, М., 1976,л. 42, узел 2 (прототип),Составитель Н. ПавловаРедактор С, Лазуренко Техред С,Миг нова Корректор Л илиал ППП "Патент", г. Ужгород, ул. Проектная,аказ 5709/13Тираж 72ВНИИПИ Государственного комитпо делам изобретений и отк113035, Москва, Ж, Рауаска Подписноета СССРытийнаб д. 11/5
