Подъемник конструкции сабашвили р. г. и селиванова в. и.

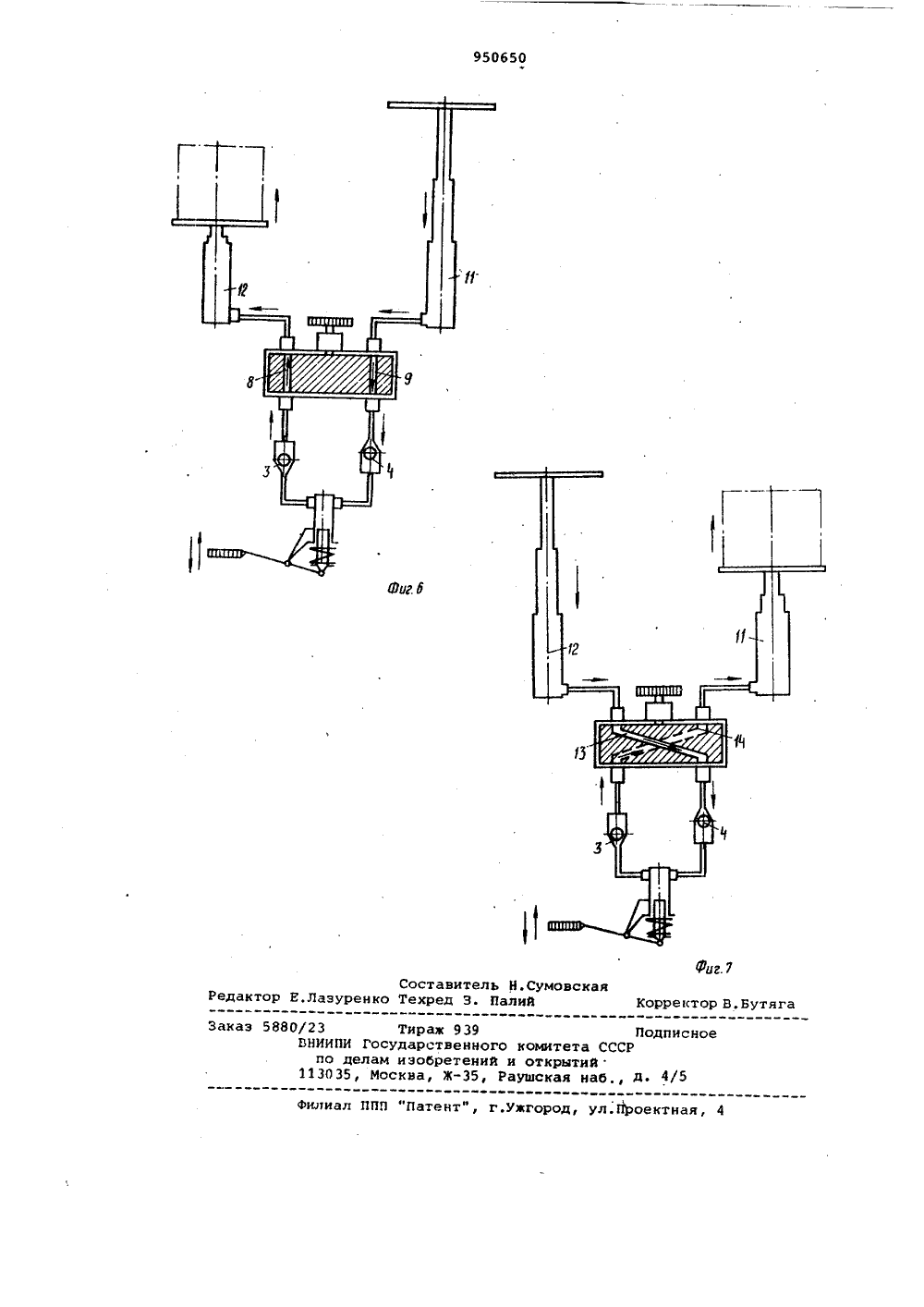

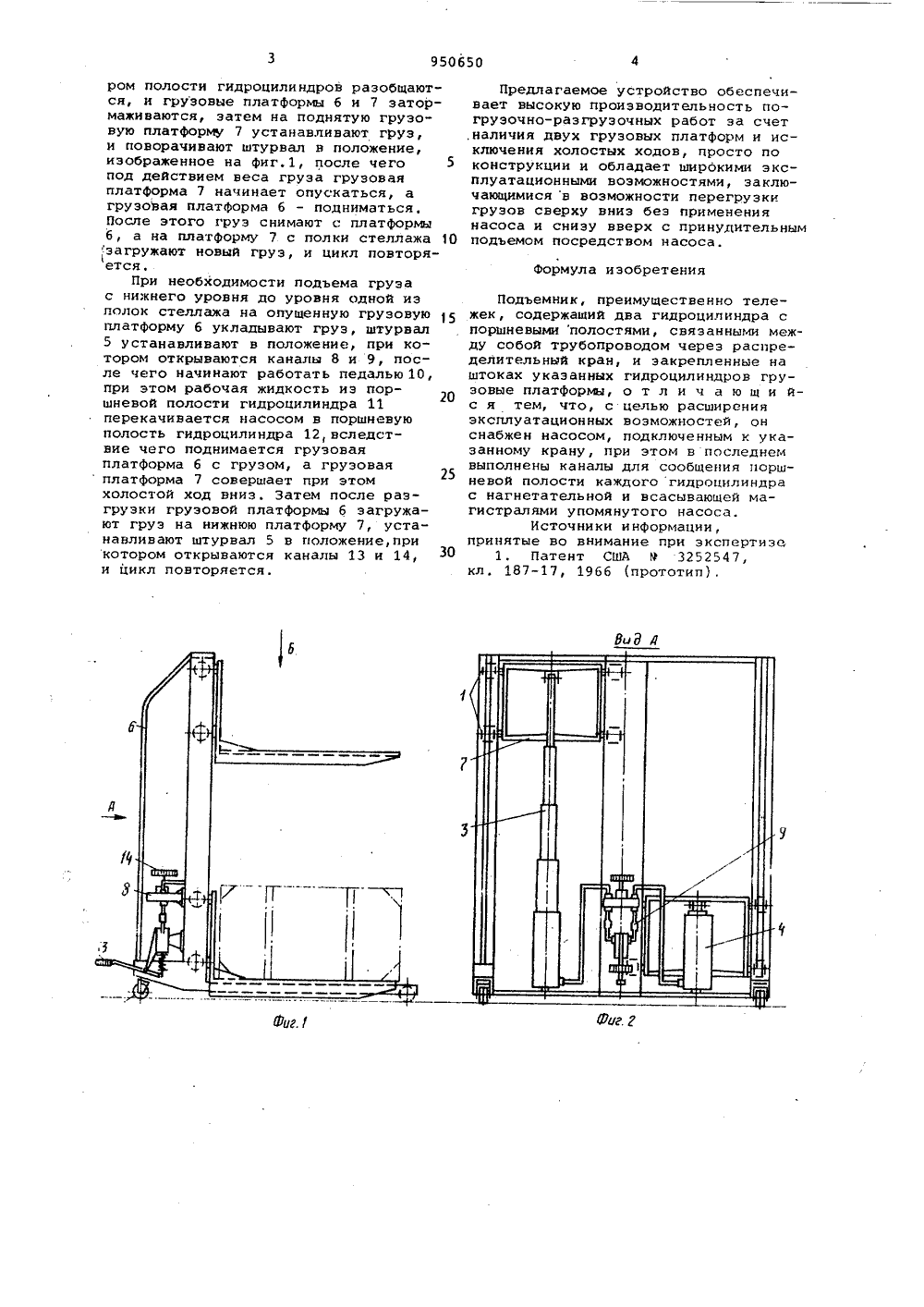

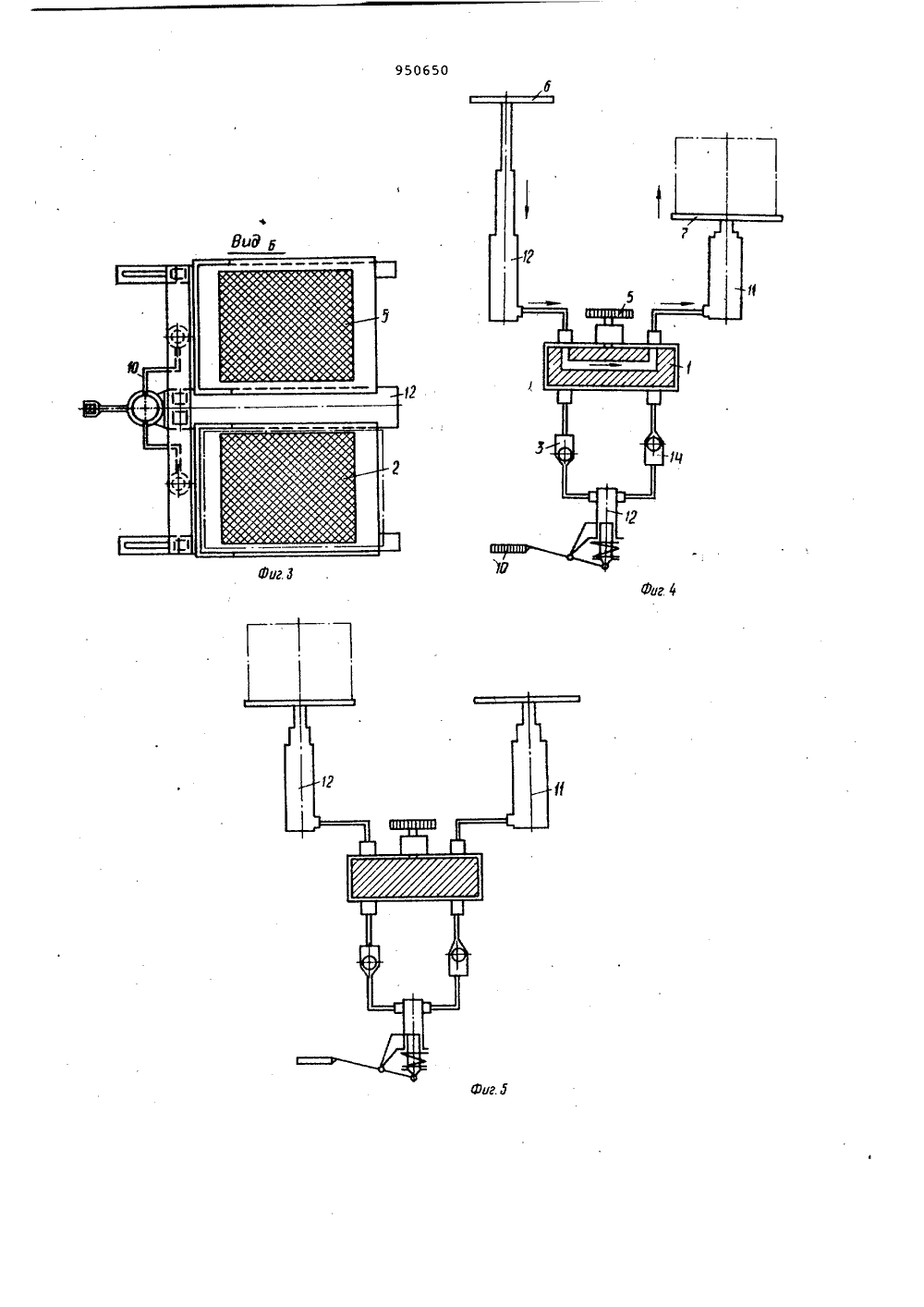

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскнкСоцналнстнческнкРеспублнк он 950650(22) Заявлено 241178 (21) 2687953/27-11с присоединением заявки МВ -(23) ПриоритетОпубликовано 150882, Бюллетень Мо 30Дата опубликования описания 150882 51 М. Кл.з В 66 В 9/04 В 62 В 3/04 Государственный комитет СССР по делам изобретений и открытий(54) ПОДЪЕМНИК КОНСТРУКЦИИ САБАШВИЛИ Р,И СЕЛИВАНОВА В.И,На фиг,1 изображен подъемнтановленный на тележке, вид сна фиг.2 - вид А на фиг,1; навид Б фиг.1; на фиг.4 изображматически подъемник в режимеот веса груза; на фиг.5 - томомент остановки грузовых плана фиг.б и 7 - то же,в режиметы от насоса,Устроиство рабуку иг, 3 схеоты в орм, абоотает следующим об р Перед началом работы в гид грегаты устройства заливают рабо ю жидкость в объеме, равном суммар му объему внутренних полостей одног цилиндра (при его полном ходе) ра ределительного крана 1, насоса 2, обратных клапанов 3 и 4 и всех трубопроводов, Установив штурвал 5 управления краном 1 в положении, соответствующее изображенному на фиг,4, нажимают на одну из грузовых платформ, например на платформу б, и опускают ее в крайе нижнее положение, при этом грузоя платформа 7 поднимается в крайнее верхнее положение (можно также поднять ее не на полную высоту, а затормозить на любом Уровне против соответствующей полки стеллажа), штурвал 5 устанавливают в положение, при котоне ва Изобретение относится к грузоподьемным механизмам, а именно к подъемникам, и может быть использовано как стационарно установленным, так и на тележке для расширения области применения.Наиболее близким техническим решением является подъемник, преимущественно тележек, содержащий два гидроцилиндра с поршневыми полостями, связанными между собой трубопроводом через распределительный кран, и закрепленные на штоках указанных гидроцилиндров грузовые платформы (11,Однако перемещение грузовых платформ возможно только при загрузке одной из них, кроме того, подъемник не обеспечивает подъем загруженной платформы, что сужает эксплуатационные возможности устройства.Цель изобретения - расширение эксплуатационных возможностей.Для достижения поставленной цели подъемник снабжен насосом, подключенным к распределительному крану, при этом в последнем выполнены каналы дпя сообщения поршневой полости каждого гидроцилиндра с нагнетательной и всасывающей магистралями упомянутого насоса. 1ый институт заочного "с950650 Формула изобретения Вид д ром полости гидроцилиндров разобщаются, и грузовые платформы 6 и 7 затормаживаются, затем на поднятую грузовую платформу 7 устанавливают груз,и поворачивают штурвал в положение,изображенное на фиг.1, после чего 5под действием веса груза грузоваяплатформа 7 начинает опускаться, агрузовая платформа 6 - подниматься,После этого груз снимают с платформы6, а на платформу 7 с полки стеллажа О",загружают новый груз, и цикл повторяется.При необходимости подъема грузас нижнего уровня до уровня одной изполок стеллажа на опущенную грузовую 15платформу 6 укладывают груз, штурвал5 устанавливают в положение, при котором открываются каналы 8 и 9, после чего начинают работать педалью 10,при этом рабочая жидкость иэ поршневой полости гидроцилиндра 11перекачивается насосом в поршневуюполость гидроцилиндра 12,вследствие чего поднимается грузоваяплатформа 6 с грузом, а грузоваяплатформа 7 совершает при этомхолостой ход вниз. Затем после разгрузки грузовой платформы 6 загружают груз на нижнюю платформу 7, устанавливают штурвал 5 в положение,прикотором открываются каналы 13 и 14,и цикл повторяется,Предлагаемое устройство обеспечивает высокую производительность погрузочно-разгрузочных работ за счет наличия двух грузовых платформ и исключения холостых ходов, просто по конструкции и обладает широкими эксплуатационными возможностями, заключающимися в возможности перегрузки грузов сверху вниз без применения насоса и снизу вверх с принудительным подъемом посредством насоса. Подъемник, преимущественно тележек, содержащий два гидроцилиндра споршневыми полостями, связанными между собой трубопроводом через распределительный кран, и закрепленные наштоках укаэанных гидроцилиндров грузовые платформы, о т л и ч а ю щ и йс я тем, что, с целью расширенияэксплуатационных воэможностей, онснабжен насосом, подключенным к указанному крану, при этом в последнемвыполнены каналы для сообщения поршневой полости каждого гидроцилиндрас нагнетательной и всасывающей магистралями упомянутого насоса.Источники информации,принятые во внимание при экспертизе1. Патент США 9 3252547,кл. 187-17, 1966 (прототип).Зак сно ППП "Патентф, г.ужгород ул.4 тоект или 5 880/23 ВНИИПИ по ц 113035Тираж 939осударственного коми ам изобретений и отк Москва, Ж, Раушск Лоета СССРытийя наб., д.
