Способ безынерционного моделирования процесса торможения инерционных тел и устройство для его осуществления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 139117
Автор: Калагаев
Текст

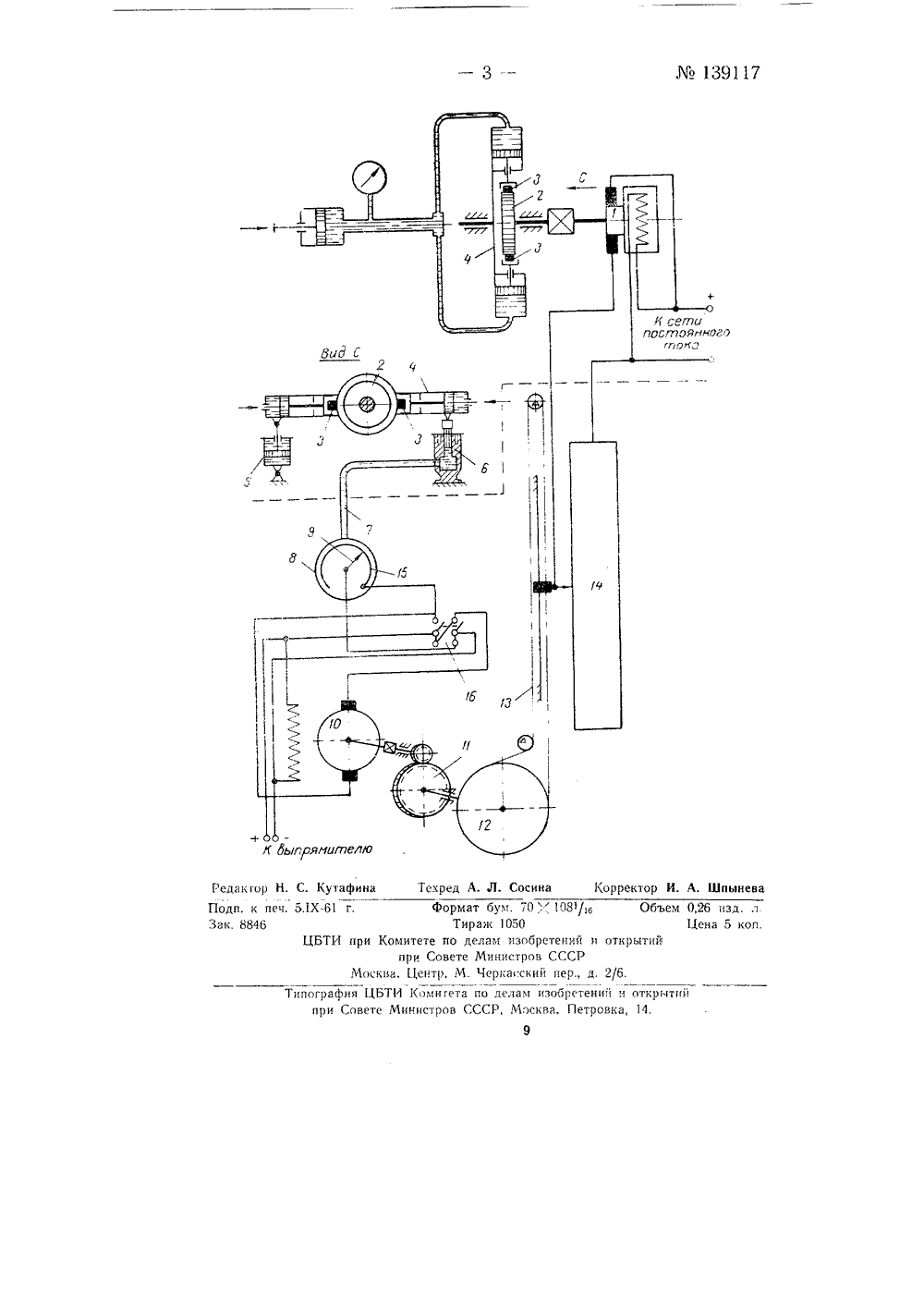

:Ъ. ( ПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ одпнсная аа Лв В, В. КалагаевПОСОБ БЕЗЫНЕРЦИОННОГО МОДЕЛИРОВАНИЯ ПРОЦЕССАОРМОЖЕНИЯ ИНЕРЦИОННЫХ ТЕЛ И УСТРОЙСТВО ДЛЯ ЕГООСУЩЕСТВЛЕН ИЯ аявлено 17 октября 1960 г. за682447/26 в Комитет п и открытий при Совете Министров ССС делам изобретени ллетене изобретений12 за 19 уоликовано вдержит переводныйулятора, редукторвочный реостат 14,го барабаеской сиси трения при помо Известные способы и устройства для безынерционного моделирования процесса торможения, основанные на применении вращающейся инерционной массы, величина которой и время торможения связаны с массой и временем торможения моделируемого тела критериями механического подобия, требуют либо больших инерционных масс, что вызывает конструктивные и технологические трудности, либо значительного изменения масштаба времени при моделировании,В предлагаемом способе торможение осуществляют путем постепенного уменьшения скорости привода испытательной головки модели в зависимости от величины возникающего на модели тормозного усилия, что достигнуто применением регулятора скоростного режима.На чертеже приведена в двух проекциях конструкция устройства для осушествления описываемого способа.Устройство состоит из двух основных узлов испытательной головки с приводом и регулятора скоростного режима. Испытательная головка содержит электродвигатель 1, фрикционный барабан 2, фрикционные образцы 3, изготовленные из испытуемого материала, образцедержатель -1 с гидравлической системой, служащей для прижатия образцов к поверхности трения тормозного барабана, демпфер 5, мессдозу б и трубопровод 7.Регулятор скоростного режима со манометр о со стрелкой 9, электродвигатель 10 рег 11, шкив.кулачок 12, тяговый тросик 13, регулиро переводный реохорд 15 и переключатель 1 б.При достижении на поверхност фрикционнона 2 заданной начальной скорости щ гидравчиЛо 139117темы прижимают к этой поверхности, образцы 3, изготовленные из исследуемого материала. Возникающие на поверхности образцов 3 тормозные усилия через образцедержатель 4, мессдозу б, трубопровод 7 фиксируются стрелкой 9 манометра 8.Стрелка 9 своим электрическим контактом скользит по реохорду 15, изменяя его сопротивление в зависимости от возникающего тормозного усилия. Посредством электродвигателя 10 и редуктора 11 изменение величины сопротивления реохорда 15 преобразуется в изменение угловой скорости вращения шкива-кулачка 12, а последнее - в изменение скорости нарастания величины регулировочного сопротивления реостата 14.В зависимости от величины усилия прижатия тормозных колодок регулятор, учитывающий инерционность тела и его начальную скорость, посредством электродвигателя 1 постепенно уменьшает скорость вращения фрикционного барабана 2 испытательной головки до полной его остановки. Время торможения принимается за комплексную характеристику испытуемого тормозного узла. Таким образом, описанный способ характеризуется отсутствием инерционных масс, а устройство для реализации способа упрощает моделирование процесса торможения, дает возможность воспроизведения закона холостого хода моделируемой машины, общедоступно и отличается простотой конструкции и малой стоимостью изготовления.П редмет изобретения1, Способ безынерционного моделирования процесса торможения инерционных тел, о т л и ч а ю щ и й с я тем, что, с целью упрощения, торможение осуществляется путем постепенного уменьшения скорости привода испытательной головки модели, в зависимости от величины возникающего на модели тормозного усилия.2, Устройство для осуществления способа по п. 1, содержащее испытательную головку с приводом, о т л и ч а ю щ е е с я тем, что в нем применен регулятор скоростного режима, обеспечивающий замедление вращения привода при нарастании тормозного усилия трения испытуемых образцов.ФорматТирамКомитете по делапри Совете Мва, Центр, М. ЧеТИ Комитета поМинистров ССС ретении и о СССР и пер., д. 2 ЦБТИ пр из нистро ркасск 1 ос изооретений и пографии при Сов открытий14. делам Р, Мо 9
СмотретьЗаявка
682447, 17.10.1960
Калагаев В. В
МПК / Метки
МПК: B60T 17/22, G01M 17/00
Метки: безынерционного, инерционных, моделирования, процесса, тел, торможения
Опубликовано: 01.01.1961
Код ссылки
<a href="https://patents.su/3-139117-sposob-bezynercionnogo-modelirovaniya-processa-tormozheniya-inercionnykh-tel-i-ustrojjstvo-dlya-ego-osushhestvleniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ безынерционного моделирования процесса торможения инерционных тел и устройство для его осуществления</a>
