Система питания для двухтактного двигателя внутреннего сгорания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1288331
Авторы: Кленикский, Нюренберг, Сушко, Урусов, Хаблак
Текст

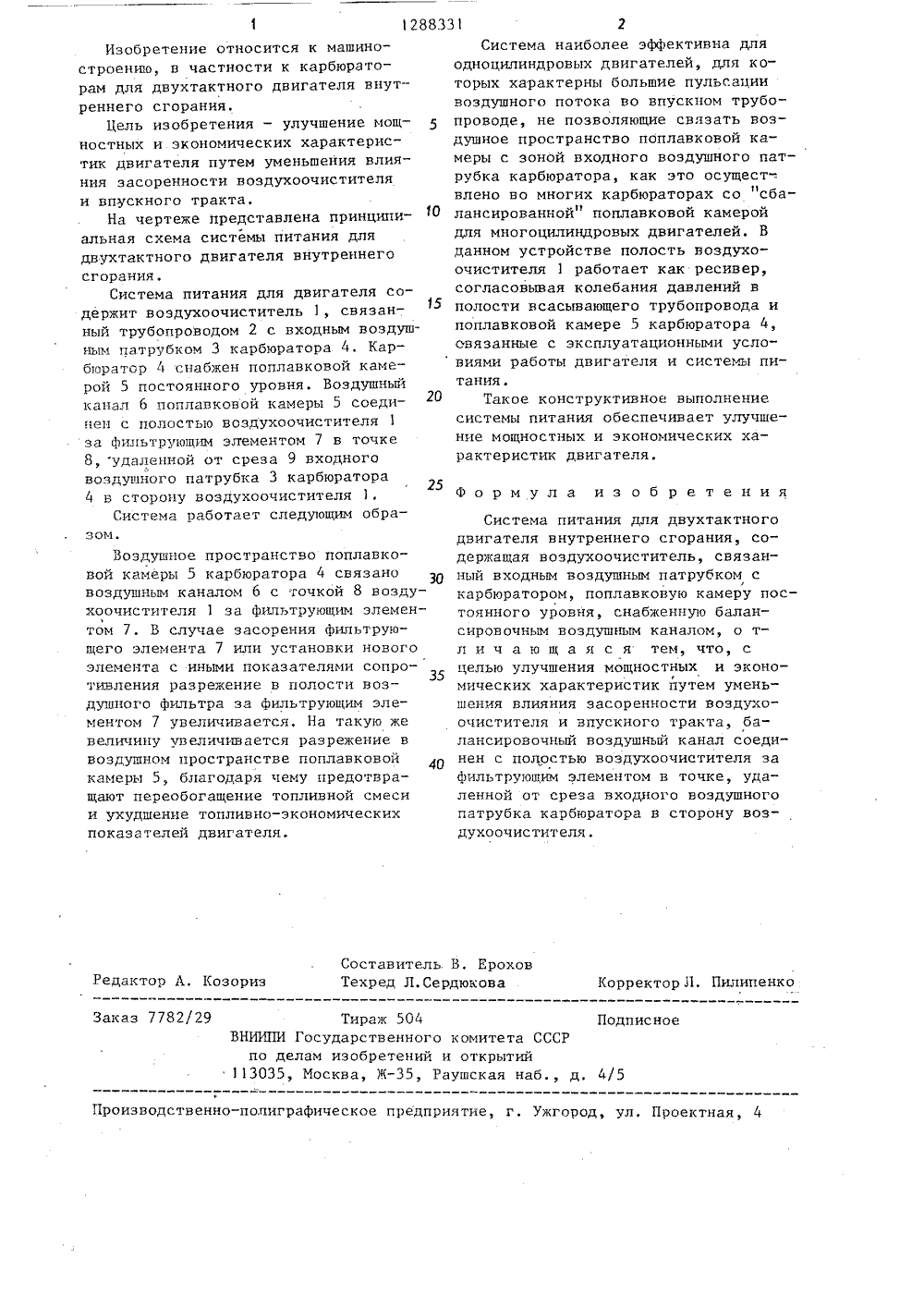

(19) (11) 4 Р 02 М 7 / 1 0 ОПИСАНИЕ ИЗОБРЕТМ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ И(21 ) (22) 25-0 берг,ак ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ 3709519/ 607.03.84(71) Белорусский политехнический институт(56) рубец Д.А. и Шухов О.К. Системы питания автомобильных карбюраторных двигателей, М.: Автотрансиздат, 1963, с. 95.(54) СИСТЕМА ПИТАНИЯ ДЛЯ ДВУХТАКТ - НОГО ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ (57) Изобретение относится к двигателестроению и позволяет улучшить мощностные и экономические характеристики двигателя путем уменьшения влияния засоренности воздухоочистителя и впускного тракта. Воздухоочистительдвигателя внутреннегосгорания связан воздушным патрубком3 с карбюратором 4. Балансировочныйвоздушный канал 6 поплавковой камеры соединен с полостью воэдухоочистителя за фильтрующим элементом 7.Точка 8 их соединения удалена отсреза 9 входного воздушного патрубка в сторону воздухоочистителя. По-лость воздухоочистителя работает какресивер, согласовывая колебания давлений в полости всасывающего трубопровода и поплавковой камере карбюратора, связанные с эксплуатационными условиями работы двигателя исистемы питания, 1 ил.1288331 Формула изобретения зом Составитель В, ЕроховТехред Л.Сердюкова Корректор Л. Пилипенко Редактор Л. Козориз Заказ 7782/29 Тираж 504 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к машиностроенио, в частности к карбюраторам для двухтактного двигателя внутреннего сгорания.Цель изобретения - улучшение мощностных и экономических характерис - тик двигателя путем уменьшения влияния засоренности воздухоочистителя и впускного тракта.На чертеже представлена принципиЮ альная схема системы питания для двухтактного двигателя внутреннего сгорания.Система питания для двигателя со 15 держит воздухоочиститель 1, связанный трубопроводом 2 с входным воздушным патрубком 3 карбюратора 4. Карбюратор 4 снабжен поплавковой камерой 5 постоянного уровня. Воздушный канал б поплавковой камеры 5 соеди 20 нен с полостью воздухоочистителя за фильтрующим элементом 7 в точке 8, удаленной от среза 9 входного воздушного патрубка 3 карбюратора 4 в сторону воздухоочистителя 1.Система работает следующим обраВоздушное пространство поплавковой камеры 5 карбюратора 4 связано воздушным каналом б с точкой 8 воздухоочистителя 1 за фильтрующим элементом 7. В случае засорения фильтрую- щего элемента 7 или установки нового элемента с иными показателями сопротивления разрежение в полости воздушного фильтра за фильтрующим элементом 7 увеличивается. На такую же величину увеличивается разрежение в воздушном пространстве поплавковой камеры 5, благодаря чему предотвращают переобогащение топливной смеси и ухудшение топливно-экономических показателей двигателя. Система наиболее эффективна для одноцилиндровых двигателей, для которых характерны большие пульсации воздушного потока во впускном трубопроводе, не позволяющие связать воздушное пространство поплавковой камеры с зоной входного воздушного патрубка карбюратора, как это осущест-., влено во многих карбюраторах со "сбалансированнойн поплавковой камерой для многоцилиндровых двигателей. В данном устройстве полость воздухоочистителя 1 работает как ресивер, согласовывая колебания давлений в полости всасывающего трубопровода и поплавковой камере 5 карбюратора связанные с эксплуатационными условиями работы двигателя и системы питания.Такое конструктивное выполнение системы питания обеспечивает улучшение мощностных и экономических характеристик двигателя. Система питания для двухтактного двигателя внутреннего сгорания, содержащая воздухоочиститель, связанный входным воздушным патрубком с карбюратором, поплавковую камеру постоянного уровня, снабженную балансировочным воздушным каналом, о тл и ч а ю щ а я с я тем, что, с целью улучшения мощностных и экономических характеристик путем уменьшения влияния засоренности воздухоочистителя и впускного тракта, балансировочный воздушный канал соединен с полостью воздухоочистителя за фильтрующим элементом в точке, удаленной от среза входного воздушного патрубка карбюратора в сторону воздухоочистителя,
СмотретьЗаявка
3709519, 07.03.1984
БЕЛОРУССКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
КЛЕНИКСКИЙ ВСЕВОЛОД ВСЕВОЛОДОВИЧ, НЮРЕНБЕРГ СЕМЕН ГРИГОРЬЕВИЧ, СУШКО АНАТОЛИЙ АНАТОЛЬЕВИЧ, УРУСОВ ЮРИЙ ВИКТОРОВИЧ, ХАБЛАК ГЕОРГИЙ ИВАНОВИЧ
МПК / Метки
МПК: F02M 7/10
Метки: внутреннего, двигателя, двухтактного, питания, сгорания
Опубликовано: 07.02.1987
