Стык рельсовых проводников шахтных подъемников
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

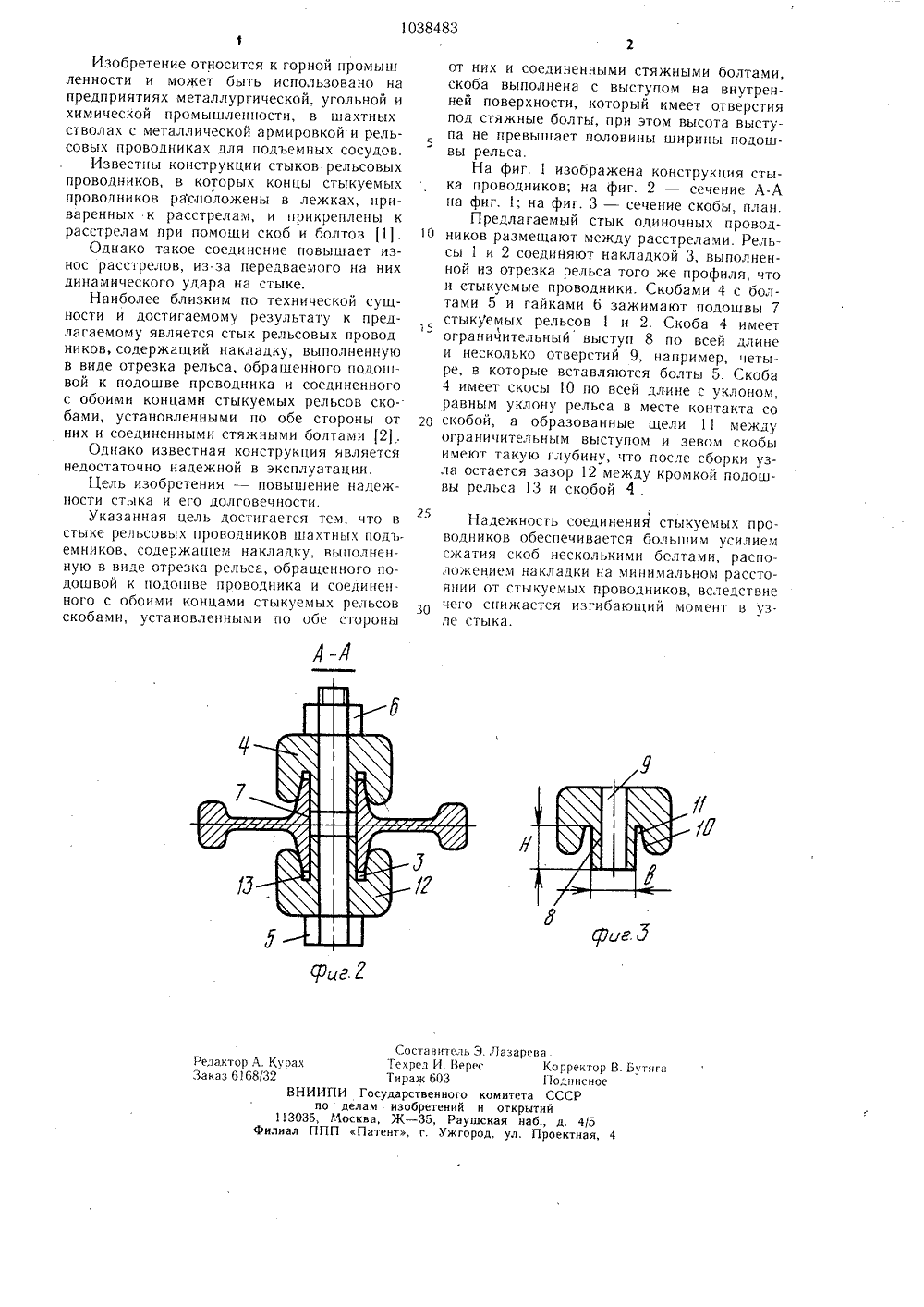

льство СССР 00, 1956.СОВЫХ ПРОВОДОДЪЕМНИКОВ, соСАР ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ АВТОРСКОМУ СВИ ЕТЕПЬСТ(46) 30.08.83. Бюл.(72) А. А. Дубинюк и (53) 622.674.002.5 (088.8 (56) . Горлов П. И Армировка вертикальнь Недра, 1961, с. 32-352. Авторское свидете0072, кл. Е 21 Р 7 (54) (57) СТЫК РЕЛЬ НИКОВ ШАХТНЫХ П ЯО 1038483 держащии накладку, выполненную в виде отрезка рельса, обращенного подошвой к подошве проводника и соединенного с обоими концами стыкуемых рельсов скобами, установленными по обе стороны от них и соединенными стяжными болтами, о 7 личающийся тем, что, с целью повышения надежности стыка и его долговечности, скоба выполнена с выступом на внутренней поверхности, который имеет отверстия под стяжные болты, при этом высота выступа не превышает головины ширины подошвы рельса.1038483 Изобретение относится к горной промышленности и может быть использовано на предприятиях металлургической, угольной и химической промышленности, в шахтных стволах с металлической армировкой и рельсовых проводниках для подъемных сосудов.Известны конструкции стыков рельсовых проводников, в которых концы стыкуемых проводников расположены в лежках, приваренных к расстрелам, и прикреплены к расстрелам при помощи скоо и болтов 111.Однако такое соединение повышает износ расстрелов, из-за передваемого на них динамического удара на стыке.Наиболее близким по технической сущности и достигаемому результату к предлагаемому является стык рельсовых проводников, содержащий накладку, выполненную в виде отрезка рельса, обращенного подошвой к подошве проводника и соединенного с обоими концами стыкуемых рельсов скобами, установленными по обе стороны от них и соединенными стяжными болтами 12.Однако известная конструкция является недостаточно надежной в эксплуатации.Цель изобретения - повыц 1 ение надежности стыка и его долговечности.Указанная цель достигается тем, что в стыке рельсовых проводников шахтных подьемников, содержащем накладку, выполненную в виде отрезка рельса, обращенного подошвой к подошве проводника и соединенного с обоими концами стыкуемых рельсов скобами, установленными по обе стороны У й Составитель Э. ЛазареваТехред И. Верес Корректор В. БутягаТираж 603 Подписноеударственного комитета СССРизобретений и открытийЖ - 35, Раушская наб.,ент, г. Ужгород, ул. Про 4 д. 4/5 ектная,Редактор А. Курах Заказ 6168/32 ВНИИПИ Гос по делам 113035, Иосква Филиал ППП Патот них и соединенными стяжными болтами, скоба выполнена с выступом на внутренней поверхности, который имеет отверстия под стяжные болты, при этом высота выступа не превышает половины ширины подошвы рельса.На фиг. 1 изображена конструкция стыка проводников; на фиг. 2 - сечение А-А на фиг. 1; на фиг, 3 - сечение скобы, план.Предлагаемый стык одиночных провод ников размещают между расстрелами. Рельсы 1 и 2 соединяют накладкой 3, выполненной из отрезка рельса того же профиля, что и стыкуемые проводники. Скобами 4 с болтами 5 и гайками 6 зажимают подошвы 7 стыкуемых рельсов 1 и 2. Скоба 4 имеет ограничительный выступ 8 по всей длине и несколько отверстий 9, например, четыре, в которые вставляются болты 5. Скоба 4 имеет скосы 10 по всей длине с уклоном, равным уклону рельса в месте контакта со 20 скобой, а образованные щели 11 междуограничительным выступом и зевом скобы имеют такую глубину, что после сборки узла остается зазор 12 между кромкой подошвы рельса 13 и скобой 4 . 25Надежность соединения стыкуемых проводников обеспечивается большим усилием сжатия скоб несколькими болтами, расположением накладки на минимальном расстоянии от стыкуемых проводников, вследствие чего снижается изгибающий момент в узле стыка.
СмотретьЗаявка
3259924, 21.01.1981
ПРЕДПРИЯТИЕ ПЯ А-3226
ДУБИНЮК АНАТОЛИЙ АНТОНОВИЧ, ПУТИЛОВ РУДОЛЬФ МИХАЙЛОВИЧ
МПК / Метки
МПК: E21D 7/00
Метки: подъемников, проводников, рельсовых, стык, шахтных
Опубликовано: 30.08.1983
Код ссылки
<a href="https://patents.su/2-1038483-styk-relsovykh-provodnikov-shakhtnykh-podemnikov.html" target="_blank" rel="follow" title="База патентов СССР">Стык рельсовых проводников шахтных подъемников</a>
