Рубительная машина

Загрузка...

Номер патента: 710637

Опубликовано: 25.01.1980

Автор: Полыковский

МПК: B02C 18/06

Метки: рубительная

...окном, расположенным в еенижней части,На фиг, 1 изображен диск с чсжами и направляющшк для отвода щепына фиг. 2 - разрез Л-А на фиг,1.Рубитель:ая машина содержит стани и,. ва,"., загр;зочный патрон (на фиг, не показаны) диск 1 с ножами 2 и направляющими 3 для отвода щепы 4, причем ножи и направляющие расположены по разным сторонам диска, Н теле дискаиме;ется подыожевые щели 5. Ножиукреплены на диске при помощи накладок 6 и подкладок 7 . Направляю.- щие 3 образуют пазухи 9 для отвода щепы к периферии диска 1.Рубительная машина работает следующим образомПосле отруба ножами 2, щепа 4 через подножевые цели 5 выбрасывается на диск 1 и попадает в пазухи 8.Под действием центробежной силы, щепа 4 по пазухам В подается к периферии диска 1 после...

Дека измельчителя

Загрузка...

Номер патента: 710638

Опубликовано: 25.01.1980

Автор: Любимов

МПК: B02C 19/00

Метки: дека, измельчителя

...для замены дек.Кроме того, конструктивное решение дек не позволяет осуществлятьрегулирование гранулометрическогосостава продукта в зависимости отизменения технологических условий.гранулометрического состава продук. та.Указанная цель достигается тем, что в деке иэмельчителя для вязко- текучих материалов преимущественно каучука, содержащей две концентрич но расположенные втулки, боковые поверхности которых имеют режущие рабочие элементы, последние выполнены в виде клинообразных зубьев и расположены па образующим на сопряженных 1 О боковых поверхностях втулок встречно-направленно и с зазором между собой, при этом втулки выполнены с воэможностью взаимного осевого перемещения. 15Изобретение поясняется чертежами; где: на фиг, 1...

Устройство для приготовления дисперсий и эмульсий

Загрузка...

Номер патента: 710639

Опубликовано: 25.01.1980

Авторы: Попов, Тубольцев, Шешеня

МПК: B02C 19/20

Метки: дисперсий, эмульсий, приготовления

...устройства; на фиг. 2 - разрез А-А на фиг. 1.Устройство для приготовления дисперсий и эмульсий содержит неподвижную обечайку 1 вНутри которой закреплен на валу 2 чашеобразный диск 3 с радиальными отверстиями 4 . Ступица диска 3 выполнена в виде усеченногоконуса, которую охватывает с зазором загрузочный патрубок 5. Внутри патрубка смонтирован шнек б, вращаемый от консоль но з ак реален ного вала 2 .На внешней периферии диска 3 смонтирована крыльчатка 7 из эластичного материала. Внутри обечайки 1 неподвижно закреплен цилиндр 8 иэ износостойкого, материала, например из фарфора, В нижней части обечайки 1 и цилиндре 8 выполнены отверстия 9 для вывода дисперсии в трубу 10.Устройство работает следующим образом.Материал, подвергаемый размалы"...

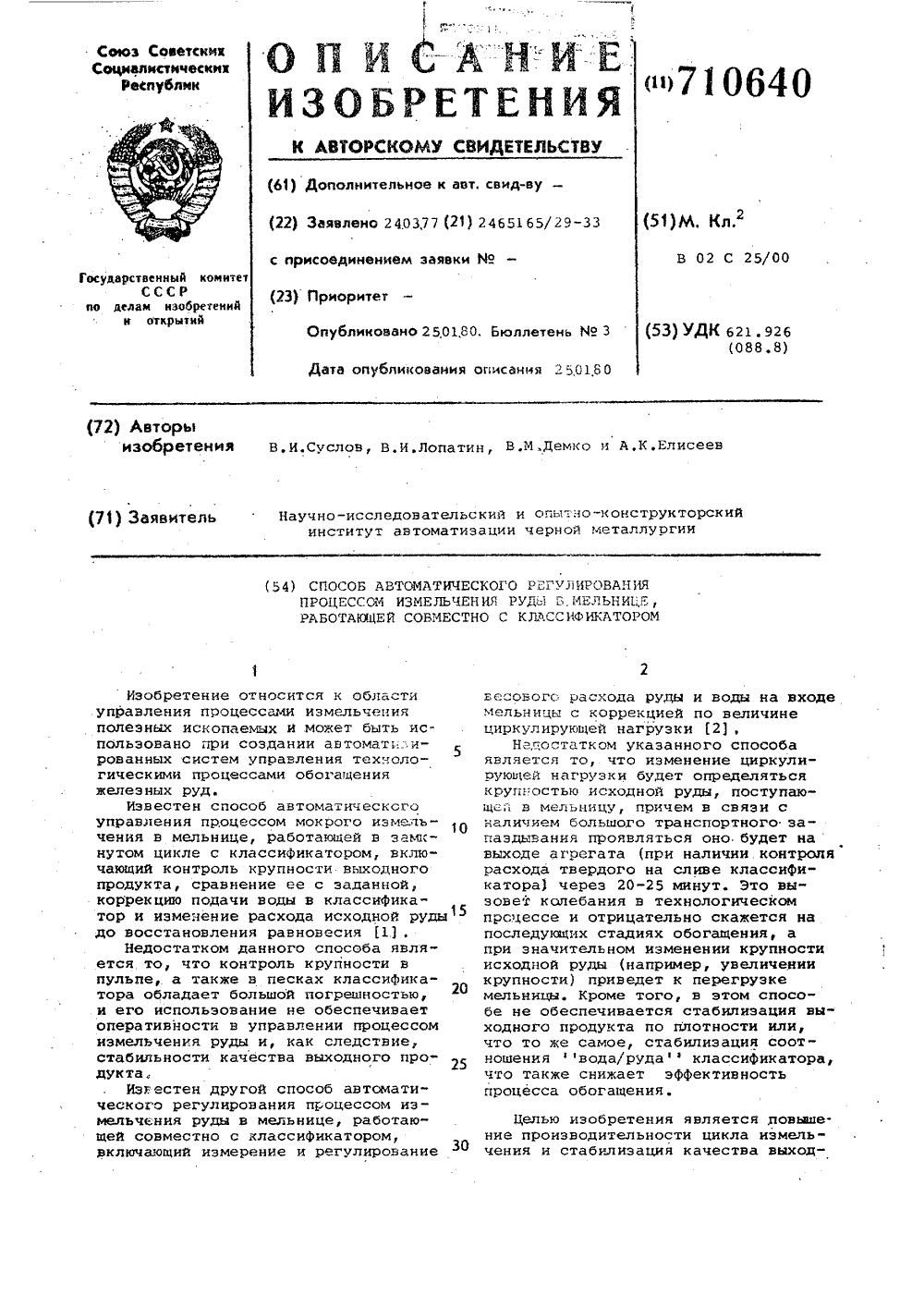

Способ автоматического регулирования процессом измельчения руды в мельнице, работающей совместно с классификатором

Загрузка...

Номер патента: 710640

Опубликовано: 25.01.1980

Авторы: Лопатин, Демко, Елисеев, Суслов

МПК: B02C 25/00

Метки: совместно, работающей, руды, классификатором, процессом, мельнице, измельчения

...сигналу расход руды в мельницу, дозатор 5 исходной руды, регулятор б расхода воды в мельницу, датчик 7 веса, расходомер 8 воды в мельницу, элемент задержки 9 по сигналу расход воды в мельницу, блок 10 дозирования воды в классификатор, датчик 11 крупности в руде, расходомер 12 воды в классификатор, регулятор 13 расхода воды в классификатор, регулятор 14 расхода руды, задатчик 15 соотношения вода/руда 1 в ванне классификатора, задатчик 16 начального уровня расхода руды, расходомер 17 твердого на сливе классификатора, вычислительное устройство 18,Согласно данному способу регулирование процесса осуществляется следую-щим образом. Сигнал с датчика 7 веса совместно с сигналом датчика 11 крупности в руде и сигналом задатчика 16 подают на вход...

Способ получения тонкодисперсных термопластических полимеров

Загрузка...

Номер патента: 712125

Опубликовано: 30.01.1980

Авторы: Загрядская, Кураченков

МПК: B02C 19/18

Метки: полимеров, тонкодисперсных, термопластических

...в том числе поли 5 амидов, полиэтилена и т. д., но дисперсность получаемых порошков недостаточновелика: только 15 - 40% частиц порошкаменьше 80 микрон,Цель изобретения - повышение дисперс 1 О ности полимеров.Для этого в известном способе получениятонкодисперсных термопластичных полимеров, заключающемся в измельчении предварительно охлажденного до минус 8015 минус 190 С в жидком хладагенте исходного полимера, перед охлаждением к исходному полимеру добавляют двуокись углерода в количестве 10 - 300 вес. ч. на 100 вес. ч.исходного полимера,20 Пример 1, К 300 г гранулир сополиамида ПА 12/6/66 добавл твердой двуокиси углерода. Смес дена в жидком азоте до - 80 С и 25 на в криогенной мельнице. Свойс вого продукта представлены в та...

Эксцентриковый узел конусной дробилки

Загрузка...

Номер патента: 713585

Опубликовано: 05.02.1980

Авторы: Раков, Ильин

МПК: B02C 2/04

Метки: конусной, дробилки, эксцентриковый, узел

...втулку, вал-эксцентрик и кОнусную втулку с хвостояикОмвала дробящего конуса сопряжениецилиндрической втулки с центральнымстаканом выполнено в виде напряженного клинового соединения, при этомцилиндрическая втулка дополнительнозакреплена в стакане посредствомконического расгорного кольца снажимным фланцем.На. фиг.1 показан разрез эксцентрикового узла конусной дробилки 1на фиг.2 - коническое распорноекольцО;на фиг,3 нажимной фланец,В центральном стакане 1 станиныконцентрично ИО 11 зщена цилиндрическая втулка 2 эксцентриксвого узла,кОтОрая имеет сопряжение наружнойповерхностиного стакана станины, выполь 1 енное",в виде напряжен:-;ого клинового соединения, и в которую входит эксцентрик 3 с насаженным на верхней частиконическим зубчатым...

Барабанная мельница

Загрузка...

Номер патента: 713586

Опубликовано: 05.02.1980

Авторы: Толкунов, Семин

МПК: B02C 17/02

Метки: барабанная, мельница

...загрузочную 10 и разгрузочную 11. В загрузочной частивала 3 перед перегородкой 9 имеютсяокна 12 (фиг,14), предназначенныедля загрузки материала.Загрузочный Фланец 13 снабженгибким рукавом 14 для загрузки материала. Фланец 15 также снабженгибким рукавом 1 б и нредназначендля разгрузки материала.В корпусе 1 имеется люк 17 (Фиг,2)для загрузки и выгрузки мелющихшаров,Привод, вращающий корпус 1, состоит из электродвигателя 18, редуктора19 и открытой зубчатой передачи 20,Шнек 8 приводится в движение приводом 21 и цепной передачей 22,Мельница работает следующимобразом.Сыпучие материалы по гибкому рукаву 14, Фланцу 13 и загрузочнойчасти шнек 8 через окна 12 в цапфе4 подаются в корпус 1, Перегородка9 препятствует дальнейшему движению материала по...

Конусная дробилка

Загрузка...

Номер патента: 384274

Опубликовано: 15.02.1980

Авторы: Заболотный, Шендеров, Левченко, Филимошкин, Слепян, Слизкий, Статкевич

МПК: B02C 2/00

Метки: конусная, дробилка

...5 закреплен с помощью- унивеРсального шар нира б внутри наружного конуса 1 и верхней цапфой входит в подшипник 7 установленный в расточке неподвижно крышки 3, Оси наружного 1 и внутрен него 5 конусов наклонены одна относительно другой и пересекаются .;в центре универсального шарнира 6.Конусы вращаются от привода 8. Вал-шестерня 9 привода 8 находится зацеплении с зубвенцом 10, закрепле ным на поверхности наружного конуса 1Предлагаемая дрчена преимущественнепрерывного потокла. Поток материалпример, с конвейерную воронку 4 в ши бящей полости.Привод 8 вращает наружный конус1, который. через унизерсальный шаР- нир б.передает вращение на внутрен" ний дробящий конус 5. Каждый конус вращается отйосительно собственной оси. Прн этом крупные...

Молотковая дробилка

Загрузка...

Номер патента: 715096

Опубликовано: 15.02.1980

Авторы: Турсункулов, Куцын, Ермачков, Воронков, Голуб, Пилипенко

МПК: B02C 13/284

Метки: молотковая, дробилка

...конструкции являетсязабивание решета в процесс работы и невозможность удаления из камеры инородных тел,Целью изобретения является исключениезабивания решета в процессе работы и удаление из камеры инородных тел.Указанная цель достигается темолотковой дробилке, содержащейчительную камеру с ротором, заг ка содержит дробильную камеру ированным внутри нее ротором 2. части камеры имеется загрузочное в нижней установлено выгрузное состоящее из ряда параллельных с консольно закрепленными к ним упругими элементами 6 размещенхматном порядке.ты 6 установлены таким образом, на острого угла в месте их крепараллельным пластинам 5 протина направлению вращения рото. Шуфрич9 Состав и зе Техред К Тираж 67 И ИПИ Государстве по делам изобрет 5, Москва, Ж...

Конусная инерционная дробилка

Загрузка...

Номер патента: 715133

Опубликовано: 15.02.1980

Авторы: Федоров, Зарогатский, Иванов, Митрофанов

МПК: B02C 2/04

Метки: дробилка, инерционная, конусная

...Например, путем использования датчика, регистрирующего зазор и выдающего сигнал на регудировку ширины разгрузочной щели.Благодаря упрошению конструкции,снижению экспдуатационных затрат и стабилизации технологических показателей, можно получить от одной дробил ки годовой экономический эффект около25,0 тыс. руб,3 71 сферической пятой, а в его полости расположен хвостовик дробящего конуса, при этом сферическая пята для предотвращения ее вращения относительно под пятника соединена с последним посредством эластичных элементов.На чертеже показана конструктивная схема предлагаемой дробилки.Дробилка включает в себя установленный на фундамент через амортизаторы 1 корпус 2 с посаженным в него наружным неподвижным конусом 3, внутри которого...

Центробежная мельница

Загрузка...

Номер патента: 715134

Опубликовано: 15.02.1980

Автор: Восканян

МПК: B02C 7/08

Метки: мельница, центробежная

...перфорированных дисков 4, расположенных между неподвижными дисковыми перегородками 2, загрузочный 5 и разгрузочный 6 бункеры. 5134 4Тонина помола регулируется диаметром отверстий чередующихся перегородок и дисков, расстоянием между перегородками и дисками, количеством отверстий в них и окружной скоростью рабочего органа, а производительность можно регулировать только окружной скоростью рабочего органа. 1 О Формула изобретенияМельница работает следующим образом; Через загрузочный бункер 5 в корпус 1 непрерывно подают измельчаемый материал при вращающихся дисках 4. При этом за счет естественной вибрации материал через перфорацию верхней дисковой перегородки 2 просыпается на вращающийся диск 4. Если размер частицы больше расстояния...

Устройство для крепления футеровочных плит

Загрузка...

Номер патента: 715135

Опубликовано: 15.02.1980

Автор: Александров

МПК: B02C 13/26

Метки: футеровочных, плит, крепления

...работытрудоемки.Цель изобретения - повышение надежности и снижение абразивного износа пружин. ЗОЭта цель достигается тегаемом устройстве для кр 2вочных плит пластина снабжена дополнительными лепесткамн с отверстиями для тяг, закрепленнымй под клином между пружинами и гайками тяг, при этом лепестки соедчнены между собой крышкой с отвер. стием для прохода штыря,На фиг. 1 показано описываемое устройство, общий вид; на фиг. 2 - то же, вид сбоку, разрез.Крепление футеровочных плит включает в себя штырь 1, который проходит через футеровочную плиту 2, основную отражательную плиту 3, крышку 4 и имеет на конце паз, в который вставляется клин 5.Через отверстие в клине пропущена П- образная тяга 6, которая концами проходит через верхние отверстия...

Планетарная мельница

Загрузка...

Номер патента: 715136

Опубликовано: 15.02.1980

Авторы: Желаннов, Тюкавин, Чернов

МПК: B02C 17/08

Метки: планетарная, мельница

...которым своими бандажами 3 обкатываютсяпомольные барабаны Ф, приводимые вдвижение посредством роликов 5 с под3 71 шипниками установленными на эксцентриных поверхностях пальцев 6, служащих для их закрепления в водилах 7, установленных на приводном валу 8. Приводной вал 8 вращается в подшипниках 9, установленных в крышках 10 корпуса, мельницы 1.Загрузка измельчвемого материала в помольные барабаны 4 осуществляется через неподвижную загрузочную горловину 11 и центробежный питвтель 12 с патрубками 13, подводящими измельчаемый материал к каждому помопьному барабану 4, Выгрузка измельченного материала осуществляется с противоположных загрузке концов посредством центробежных сил через неподвижный разгрузочный короб 14 в выходную горловину...

Планетарная центробежная мельница

Загрузка...

Номер патента: 715137

Опубликовано: 15.02.1980

Автор: Глемб

МПК: B02C 17/08

Метки: мельница, центробежная, планетарная

...барабаны 3 и 4, расположенные вподшипниках дисков 5 водила 6, котороевместе с питателем 1 соединено с приводом 7. Сателлитные шестерни 8 барабанов 3 первой стадии измельчения находятся в зацеплении с неподвижнымцентробежным зубчатым колесом 9, асателлиты 10 барабанов 4 второй стадии измельчения зацепляются с эпицикли- ЗОческим зубчатым колесом 11, жесткозакрепленным на внутренней поверхности корпуса 12.Мельница работает следующим образом. 35При вращении водила 6 от привода 7сателлитные шестерни 8 барабанов 3,обкатываясь по неподвижному центробежному колесу 9, заставляют барабаны 3первой стадии измельчения вращаться фв том же направлении, что и водило 6,При этом сателлитные шестерни обкатываются по неподвижному эпициклическому колесу 11,...

Лифтер для размольных мельниц

Загрузка...

Номер патента: 715138

Опубликовано: 15.02.1980

Авторы: Желаннов, Тюкавин

МПК: B02C 17/22

Метки: мельниц, размольных, лифтер

...используется металл, т. к, головная часть изнашивается быстрее, чем средняя и нижняя, и при сменелифтера большая часть металлическогобруса идет в от.ходы.3 71Цель изобретения - повысить эксплуатационные возможности и упростить технологию изготовления устройства.Достигается это тем, что в лифтере, содержащем рабочую и нерабочую,части, его рабочая часть выполнена ребристой равнопрочного сечения, образованного верхней и нижней продопьными полками и центральным ребром, и усиленная поперечнымиребрами, расположенными по его длине.Такая конструкция по сравнению с брусами сплошного сечения имеет меньший вес и более технологична в изготовлении, в частности способом отливки.Кроме того, благодаря ребристому сечению рабочая часть образует...

Устройство для тонкого измельчения

Загрузка...

Номер патента: 715139

Опубликовано: 15.02.1980

Авторы: Сержантов, Поволоцкий

МПК: B02C 19/18

Метки: измельчения, тонкого

...1, внутри которого расположена эластичная рабочая камера 2, выполненная из двух частей, имеюших форму усеченного конуса, сопряженных большими основаниями. Угол наклоня стенок камеры выполнен3 71513 больше угла естественного откоса измельченного материала. Между стенками рабочей камеры 2 и конуса 1 имеет;ся полость 3, заполняемая жидкостью высокого давления. С помощью трубопро 5 вода 4 полость 3 соединена с источником 5 высокого гидравлического давления, Входной патрубок 6 и выходной патрубок 7 перекрываются соответственно верхним затвором 8 и нижним затвором 10 9 (механизм действия затворов на чертеже не показан) . Устройство работает следующим образом.Внутрь рабочей камеры 2, перекрытой нижним затвором 9, через входной патрубок...

Распределительный валик для подачи материала в зону измельчения вальцовой дробилки

Загрузка...

Номер патента: 715140

Опубликовано: 15.02.1980

Авторы: Барер, Кривов, Коротеев, Полозов, Шинкаренко

МПК: B02C 23/02

Метки: дробилки, распределительный, измельчения, зону, вальцовой, подачи, валик

...зону изммьчения вальцовой дробилки, рифли которого на одной его половине имеют правоевинтообразное направление, а на другой -левое, каждая половина валика выполнена конической форМы, причем половинывалика обращены друг к другу большимиоснованиями.На фиг. 1 изображен распределительный валик для подачи материала в зонуизмельчения вальцовой дробилки, видспереди на фиг. 2 - то же вид в плане.Распределительный валик 1 для подачи материала в зону измельчения вальцовой дробилки установлен подвижно изагрузочной горловине 2 параллельновальцам 3.В распределительном валике, рифли 26которого на одной его половине имеютправое винтообразное направленце, а надругой - левое, каждая половина валикавыполнена конической формы, причем по3 71,5140ловины...

Конусная дробилка

Загрузка...

Номер патента: 716586

Опубликовано: 25.02.1980

Авторы: Руднев, Мул, Павлюк, Перескоков

МПК: B02C 2/04

Метки: конусная, дробилка

...3 на установочном кольце 4,Кольцо 4 закреплено на станине 5 через клиновое кольцо б с помощьюстяжных болтов 7 и пружин 8В случае попадания недробимого предметакольцо 4 поднимается и позволяет пропустить недробимое тело эа счет сжатия пружин,Установка кольца 4 на станине 5через клиновое кольцо б позволяетрасположить ось подвижного внешнегоконуса 2 относительно вертикальной 20оси оси внутреннего конуса) под углом, равным углу клинового кольца,который рекомендуется принимать в интервале 0,5-4 ф, В результате осиконусов пересекаются или скрещивают-, 25ся, В процессе настройки при замене клинового кольца б надругое синьвл углом наклона оснований, изме-няется угол наклона осей друг к другу и, следовательно, изменяется иход дробящего...

Конусная дробилка

Загрузка...

Номер патента: 716587

Опубликовано: 25.02.1980

Авторы: Клушанцев, Варенцов, Логак, Сперанский

МПК: B02C 2/04

Метки: дробилка, конусная

...2 и фиксируется в ращильном направлении 4отйосительно нее за счет кольцевой впадины.Внуфеггняя коническая поверхность неподвиж.ного колыга служит посадочным местом для рас.порной конической втулки 3, Втулка имеетвертикМьщчо т 1 рорезь, способствующую ееудеформации при заклиниваний и охватываеткорпус неподвижного конуса 4. При.заклинивании образуется система - нейодвижное" кольцо -неподвижный конГс.Перемещение раснорной втулки вверх повертикали ограничивается упорным кольцом "5,прикрепленным при помощи болтов к непод-вижному кольцу. Фланец 6 корпуса неподвиж."ного "конуса имеет отверстйя и сферическйе 87гнездадля крепления гидроцилиндров и опорных шайб цгпилек предохранительных элементов; "- Поршневые гидропнлиндры 7 входят в...

Корпус инерционной конусной дробилки

Загрузка...

Номер патента: 716588

Опубликовано: 25.02.1980

Авторы: Черкасский, Зарогатский, Митрофанов, Иванов, Лосева

МПК: B02C 2/04

Метки: корпус, инерционной, конусной, дробилки

...на: ружному конусу беэ зазора. Способ замера щели свинцовыми шарами в данном случае непригоден. Такая трудоемкая операци т ся в корпусах по прототипу.Целью изобретения является повышение точ. ности и упрощение замера величины разгрузочной щели.Это достигается тем, что в корпусе инерционной конусной дробилки, содержащем коИ. центрично расположенные и соединенйые по. средством ребер внутренний и наружный стаканы, в стенках внутреннего стакана выполне. ны окна, расположенные по окружности над верхним торцом йаружного стакана,На чертеже показан предл Корпус включает наружны диненный ребрами 2 с внутре На наружном стакане в зоне в руды из дробящей полости по о рез 90 размещены окна - см Прн необходимости замера полость освобождается от рудь...

Устройство для измельчения кормов

Загрузка...

Номер патента: 716589

Опубликовано: 25.02.1980

Авторы: Кузуб, Бюллер, Даренский, Безин

МПК: B02C 13/00, A01F 29/00

Метки: кормов, измельчения

...поверхности воронкообразного днища жестко закреплены.криволинейные "йаЩЖвляюЦйе ребра 9,а на внутренней поверхности неподвижной стенки бункера 1 шарнирно"закреплен направляющий элемент 10 с"крйволинейной рабочей поверхностью. НапраВЛяющий элемейг 10 перемещаетсяуотройством 11.Устройство для измельчения кормовработает следующим образом: корм,подлежащйй измельчению, например солому, загружают известными устройст вайи йапример,грейферным йогрузчи" ",кбм илй -стбгометателем,-взагрузочный бункер 1, Где при вращенйй"во-ронкообразного днища 2 корм движется 20по окружности внутри бункера, а направляющие ребра 9 и направляющийэлемент 10 .сдвигает нижнюю часть" корма к.центру бункера, то есть, к-пи- тающему окну 4, где корм захватывают...

Планетарная мельница

Загрузка...

Номер патента: 716590

Опубликовано: 25.02.1980

Авторы: Поткин, Самарин

МПК: B02C 17/08

Метки: планетарная, мельница

...камеры угол,равный углу между осями вращения помольной камеры и осью водила.На чертеже изображена планетарнаямельница, общий вид,Планетарная мельница содержит корпус 1, в подшипниках которого смонтировано водило 2, приводимое во вращение от электродвигателя (на черт. непоказан). на водиле с помощью подшипников смонтирована реакционная камера 3, в которой размещены мелющие тела 4, Реактор снабжен шарнирной муфтой 5 (кардановой) для создания обратного вращения камеры вокруг собственной оси 6 относительно водила, ось6 собственного вращения камеры состав716590 Формула изобретения ИПИ Заказ 9699/4- Тираж 679 Подписно лиал ППП фПатент 1, г. Ужгород, ул. Проектная 3ляет с осью 7"вращенйяводила уел,равный углу между образующей рабочей...

Устройство для измельчения

Загрузка...

Номер патента: 716591

Опубликовано: 25.02.1980

Авторы: Поволоцкий, Сержантов

МПК: B02C 19/18

Метки: измельчения

...измельчения состоит из полого контейнера 1 с расположенной внутри него цилиндрической рабочей камерой 2, выполненной из эластичного материала и защемленной своими основаниями э теле контейнера 1, Полость 3 образованная стенками контейнера 1 и рабочей камеры 2 заполнева жидкостью. По обе стороны от рабочей камеры 2 расположены эоны действия давления 4, переходящие в7165914эагруэочныую воронку 5 и разгруэоч" устройство значительно расширяетную воронку 6. Полость 3 сообщается область применения аналогичных уст-с аппаратурой, создающей высокое ройств высокого давления, обеспечиваядавление, посредством канала 7. Внут- дробление материала раэличного гранури рабочей камеры 2 установлен много лометрнческого состава.1: звенник 8, образованный...

Верхняя опора подвижного конуса гирационной дробилки

Загрузка...

Номер патента: 718160

Опубликовано: 29.02.1980

Автор: Муйземнек

МПК: B02C 2/04

Метки: дробилки, опора, верхняя, конуса, подвижного, гирационной

...дробилки, содержащей закрепленную на валу подвижного конуса втулку в форме двух конусов, сопряженных большими основаниями, размещенную в цилиндрической втулке, установленной в расточке траверсы 12,Указанная опора, имея форму, пр ющуюся к шаровой, обладает пра теми же недостатками, что и выш ные опоры, хотя и несколько пре их по долговечности.Целью изобретения является по долговечности верхней опоры.Указанная цель достигается те верхней опоре подвижного конусСоставитель В. ГубаревЕ. Дайч Техред В. Серякова Корректор Р. Берковн Изд. М 155 Тираж 698 Подписно нного комитета СССР по делам изобретений и открыти , Москва, Ж, Раушская наб., д. 4/5 Заказ 29102 .1 ПО Г 1 оис осударст 1130пография, пр. Сапунова ционной дробилки, содержащей...

Устройство для крепления сферической опоры подвижного конуса конусной дробилки

Загрузка...

Номер патента: 718161

Опубликовано: 29.02.1980

Авторы: Зарогатский, Митрофанов, Иванов, Черкасский

МПК: B02C 2/04

Метки: опоры, дробилки, конусной, сферической, конуса, подвижного, крепления

...опоры подвижного конуса конусной дробилки, 2 включающее опорную чашу, установленную в расточку станины и снабженную распорными радиальными штангами, смонтированными в отверстиях станины 21.(72) Авторы изобретения Н. А. Иванов, Б. огатский, Е. С. Митрофаноский ого Знамени научно-иссле механической обработки аемых718161 Составитель В, Губарев Техред В. Серяков рректор Р. Беркович Редактор М. Кузнец аз 2910/2О Поиск Госу Изд,155ственного комитета СС3035, Москва, Ж, Ра Типография, пр. Сапунова танбвленную по цилиндро-конической посадке в станину 2, в которой имеются радиальные расточки с размещенными в них штангами 3, снабженными клиновыми наконечниками 4, смонтированными в гнездах 5 опорной чаши 1. Штанги 3 имеют бурты, которые...

Конусная дробилка

Загрузка...

Номер патента: 718162

Опубликовано: 29.02.1980

Автор: Калинин

МПК: B02C 2/04

Метки: дробилка, конусная

...механизмом 9, кольцевого лотка 10, кожуха 11 и кольцевого бункера 12.10 Работа конусной дробилки происходитследующим образом.От электродвигателя вращение передается на эксцентриковый механизм 9 и от него через вертикальный вал 7 на подвижный 15 дробящий конус 3, который обегает внутринеподвижного конуса 2. Куски полезного ископаемого, непрерывно поступая сверху, проходят между лучами траверсы 8 и попадают в рабочее пространство между дробя щими конусами 2 и 3.При приближении подвижного дробящегоконуса 3 к неподвижному конусу 2 куски полезного ископаемого раздавливаются, и продукт дробления попадает в транспорти рующие желоба 5, по которым спускаетсявниз на разгрузку. Продукт дробления при движении вниз встречает на своем пути...

Устройство для загрузки материала в конусную дробилку

Загрузка...

Номер патента: 718163

Опубликовано: 29.02.1980

Автор: Кайгородцев

МПК: B02C 2/10

Метки: дробилку, конусную, загрузки

...посредством опорного стакана на консоли вала с возможностью вращения, 15 привод течки выполнен в виде дебалансногогруза, соединенного с опорным стаканом течки.На чертеже схематично показано устройство для загрузки материала.20 Консольный вал 1 конуса 2 установленво вращающемся эксцентрике 3 с конической шестерней 4. На верхнем конце вала 1 дробящего конуса 2 установлены подшипники 5, на которые насажен стакан 6 с де балансным грузом 7 и наклонной течкой 8,расположенными под центральной загрузочной воронкой 9.Распределение материала, загружаемогочерез центральную воронку 9, осуществля ется следующим образом: при вращенииэксцентрика 3 конус совершает круговые движения внутри чаши 10. При этом под действием вала дебаланса и...

Молоток

Загрузка...

Номер патента: 718164

Опубликовано: 29.02.1980

Авторы: Чуприн, Моисеев

МПК: B02C 13/28

Метки: молоток

...на пальцах ротора, причем пластина выполнена в виде равностороннего треугольника с выпуклыми сторонами и тремя посадочными отверстиями для их О крепления, расположенными по вершинам на геометрических осях треугольника 1.Недостатком конструкции такого молотка является большая трудоемкость его изготовления. 15Цель изобретения - уменьшение трудоемкости его изготовления.Это достигается тем, что в молотке для молотковой дробилки, включающем тело с отверстием для его крепления на пальцах 2 ротора, тело молотка выполнено в форме цилиндрической спирали.На чертеже изображен молоток, установленный на пальцах ротора. Молоток включает тело, которое выполнено в форме цилиндрической спирали, Спираль выполнена из прутка, например,...

Устройство для вибрационной обработки материалов

Загрузка...

Номер патента: 718165

Опубликовано: 29.02.1980

Авторы: Кремплевский, Жилин, Метте, Сагинаев

МПК: B02C 17/14

Метки: вибрационной

...- камера устройства в продольном разрезе.Устройство содержит одну или несколько 5 рабочих камер 1, закрепленных на корпусе2, который посредством опор 3 установлен на несущем основании или фундаменте, и вибропривод 4 в форме, например, реверсируемого одновального дебалансного возбу дителя круговых колебаний.Каждая из камер устройства в поперечном сечении (фиг, 1, слева) имеет форму разрезного кольца, разомкнутые нижние края 5 и 6 которого взаимно перекрыты и 15 отстоят радиально (по высоте один относительно другого, т. е. камера имеет форму цилиндра, разрезанного в нижней части вдоль образующей. При этом между разомкнутыми краями реза образован танген циальный щелевой проход 7. Камера снабжена загрузочным 8 и выгрузочным 9 патрубками,В...

Нож измельчителя кормов

Загрузка...

Номер патента: 718166

Опубликовано: 29.02.1980

Авторы: Воронков, Пилипенко, Голуб, Кулаковский, Ткач

МПК: B02C 18/18

Метки: измельчителя, нож, кормов

...режущей кромке ножа, канавки выполнены на поверхности, имеющей скос, и продлены до режущей кромке.На фиг, 1 изображен нож измельчителя кормов, общий вид; фиг. 2 - то же, разрез А - А на фиг. 1,2Нож измельчителя кормов включает переднюю 1 и заднюю 2 поверхности, на передней поверхности 1 выполнен ряд цилиндрических канавок 3, оси которых парал лельны между собой и перпендикулярнырежущей кромке 4, образованной задней 2 и передней 1 поверхностями, последняя из которых выполнена со скосом,При внедрении режущей кромки 4 ножа 1 О в материал, в последнем возникают разрушающие контактные напряжения. Верхний слой материала разрушается, и нож проникает в глубь материала. При дальнейшем внедрении лезвия ножа происходит раскли нивание материала....
