Зорин

Номер патента: 1499479

Опубликовано: 07.08.1989

Авторы: Зорин, Любимов, Розенберг, Яблонский

МПК: H03K 19/00

Метки: безопасный, логический, элемент

...на конденсаторе 10 равно сумме напряжений на конденсаторе 9 и выпрямленного сигнала с второго входаТем самым осуществляется реализация логической функции "ИУровень напряжения на конденсаторе 10 проверяется компаратором на транзисторе 12. На эмиттере этого транзистора потенциал определяется делителем напряжения на резисторах 19 и 20, а на базе потенциал при закрытом ключе 15 - делителем напряжения на резисторах 11,13 и 14 так, что транзистор 12 закрыт, а при бткрытии ключа 15 за счет падения напряжения на резисторе 16 потенциал эмиттера транзистора 12 понижается и, следовательно, транзистор 12 открывается. Таким образом, частота контрольного сигнала с входа ключа 15 поступает на коллектор транзистора 12 и оттуда через пороговое...

Номер патента: 1499116

Опубликовано: 07.08.1989

Авторы: Алатырев, Зорин, Качанов, Мякинькова, Рябов, Соколов

МПК: G01B 17/02

Метки: толщиномер, ультразвуковой

...до длительности , Сигналы с выходов суммдторд 10 и второй схемы И 12 поступают ца входы первой схемы И 11. В этпм случае выходной сигнал первой схемы 11 1 (фиг.2 и) имеет длительность 7 . таким образом, при сохранении прежней разрешающей способности обеспечивдется повышение 64пороговой чувствительности в 1 Г 2 раз.Гигцал с выхода первой схемы И 11является выходным и поступает на индикатор 5.Применение в качестве зондирующего двухимпульсного сигнала последующей оптимальной обработкой эхоцмгьульсов когеретным внутрипериодным суммированием позволяет без потери в лучевой раэрещдющей способности повысить пороговую чувствительность в 1,4 рдзд.Формула изобретенияУльтразвуковой толщиномер, содерждщий последовательно соединенныесинхронизатор и...

Номер патента: 1495561

Опубликовано: 23.07.1989

Авторы: Загребельный, Зорин, Коваль, Колесник, Осадчих

МПК: F17C 3/04

Метки: изотермического, монтажа, резервуара, теплоизоляции

...1. Одно из колес 15 соединено с выходным валом редуктоРа 16 через цепную передачу, Электродвигатель редуктора 16 подключен к ,электросети гибким кабелем через ре.версивный переключатель 1 не показан) с возможностью, изменения направления вращения электродвигателя и следовательно, изменения движения монтажной тележки вправо, Второеколесо 15 и оба колеса 14 посажены на оси свободно и при движении тележки являются ведомыми.Монтаж теплоизоляции осуществляют следующим образом,Сначала подают и устанавливаютна кронштейнах 8, установленных сна"ружи монтажного проема 4, рулон 9 и,застопорив крюком 12 при помощи кольцевого стропа 32 за траверсу 33,включают электролебедку 11 и разворачивают теплоизоляционный мат 10,Над монтажным проемом 4,...

Номер патента: 1492433

Опубликовано: 07.07.1989

Авторы: Бурков, Валеев, Зорин

МПК: H02M 7/155

Метки: выпрямительно-инверторный

...5 вторичная обмотка 14. В процессе принудительной коммутации напряжение Б, конденсато - ра 15 снижается за счет тока разряда, однако на интервале 1 1 , пока напряжение Ь, превышает гскущее зца - чение питающего напряжения обмотки 13, к запертому тиристору 4 прикладывается обратное напряжение, способствуя восстановлению цспроводящих свойств тиристорз.На интервале времени с ., напряжение Е, на конденсаторе 5 меняет знак. Полярность напряжения П,. показ зцд ца фиг, 1 в скобках, Б момент временинапряжение П начинает превышать текущее значение напряжения Г 1, включается тиристор 9.ИПод действием увеличивающегося нап - ряжения конденсатора 5 ток во вторичной обмотке 14 умецыздется, достигая нулевого значения в момент времениТок нагрузки...

Номер патента: 1489837

Опубликовано: 30.06.1989

Авторы: Зорин, Куковицкий, Ларионов, Мусавиров, Николаева, Петухов, Рахманкулов

МПК: B03D 1/02

Метки: угля, флотации

...При- Я менение предложенного соединения в качестве дополнительного реагента при флотации угля позволяет повысить извлечение горючей массы в концентрат на 13 в 18 О" и снизить С расход реагентов на 20 О (по сравнению с Т - 66). 1 з.п.ф-лы. Физико-химические параметры: температура кипения 67 С (2,5 мм рт. ст.), плотность д-"=0,9074, д,".,"=1,4291.1489837 формула изобретения 15 20 Составитель С. И ванковРедактор Л. Пчолинская Техред И. Верес Корректор М. СамборскаяЗа каз 3608/13 Тираж 498 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101 Исп льзуют навеску угля, перемешивают с водой...

Номер патента: 1479674

Опубликовано: 15.05.1989

Авторы: Бобров, Булат, Диденко, Зорин, Колесников, Репецкий

МПК: E21F 5/00

Метки: выбросоопасных, пластов, разработки

...ыр а 2. Расстояние Ь уссоответствии с цормативамп це менее 5 м и равным величине, характерной для каждой мощности пласта ш, градиентов сброса давления Я 1, цапря 5 жеций сдвигов материалов герметизации , . Расстояние 1 д оценивается соотношениемд РЬ = -- пдК, 1 Огде К - запас прочности, равный 2.По выработке 1 с учетом равномерной обработки массива последовательно участками равной глубины, веерообразно в каждом сечении бурят скважины 3 с пересечением угольного пласта 2 в равноудалеццых точках, Расстояние между точками определяют по радиусу разгрузки и дегазацип с учетом пересечения их зон и равномерной разгрузки выбросоопасцого пласта, Скважины до пласта обсажцвают металлическими трубами и затрубцое пространство цементируют,...

Номер патента: 1477741

Опубликовано: 07.05.1989

Авторы: Гоготов, Зорин, Корсунский

МПК: C12N 9/02

Метки: гидрогеназы

...увеличивают до 70% и суспензию центриФугируют в течение 15 мин при 5000 я. Осадок, содержащий гидрогеназу, растворяют в 150 мл 0,02 М калийФосфатного буфера, рН 7,0 и полученный раствор прогренают в течение 10 мин при 70 С для удаления термолибильных белков. Денатурированные белки осаждают центриАугировянием в течение 30 мин при 5000 я и для дальнейшей очистки гидрогеназы су-, пернатант наносят на колонку (1,5 х х 15 см) с Аенилсефарозой СЬВ, урав. новешенную 0,8 М раствором сульАатя аммония в 0,02 М калийфосфатном буФере, рН 7,0. Колонку с адсорбированной на ней гидрогеназой промывают вначале 100 мл 0,8 М, а затем тем же объемом 0,2 М раствором сульфата аммония. Гидрогеназу элюируют дистиллированной водой до полной элюции и...

Номер патента: 1467659

Опубликовано: 23.03.1989

Авторы: Зорин, Коваливкер, Кузина, Пестряков

МПК: H02H 7/12

Метки: автономного, защиты, инвертора

...10 и замыкается,по контуру, состоящему изэлементов 5, 4, 6, 10, 11, 16, 17,18 и 2 Ч нагрузки, элементов 49 и 5,перезаряжая его на противоположную 40полярность, Поскольку конденсатор пе-,резаряжается в колебательном режиме,то избыточнь 1 й ток его перезарядазамыкается по контуру, включающемуэлементы 10, 11, 16, 9, В и 10, таккак сопротивление резистора 7 выбирается на порядок больше, чем сопротивление резистора 8. При этэм для вовстановления вен" тильных свойств тиристора 6 прикладывается падение напряжения резистора 8. При достижении на конденсаторе 10 напряжения, равного напряжению источника питания автономного инвертора, начинается процесс выключения55 тиристора 11 и спад тока в его цепи. При этом тиристор 11 восстанавливает...

Номер патента: 1467514

Опубликовано: 23.03.1989

Авторы: Братчик, Зорин, Обернихин, Пуртов, Хренов

МПК: G01N 33/53

Метки: аутоаллергических, диагностики, заболеваний

...сцелью повышения точности и упрощения .способа, инкубацию лимфоцитов, антигена и эритроцитов барана осуществляют одновременно, при этом антигениспользуют в объеме 0,1 мп и концентрации белка 1,5 Х,вченко 40 Корректор Л, Пилипенко Заказ 1192/43 Тираж 788 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 з14675 инкубацией в холодильнике при 4 С в течение 1 ч. После инкубации осадок ресуспендируют и в камере .Горяева определяют процент клеток образовав 15 ших розетки с тремя и более эритроцитаья барана, По разнице Т-РОК в контроле и опыте судят о сенсибилизации Т-лимфоцитов к вводимому...

Номер патента: 1465594

Опубликовано: 15.03.1989

Авторы: Гердвилис, Глебов, Зорин, Морозов, Потоцкий

МПК: E21D 21/00

Метки: анкер

...общий вид. Формула изобретенияАнкер, включающий эамоноличиваемую в шпуре твердеющим раствором полую буровую штангу с породоразрушающим резцом, о т л и ч а ю щ и й с ятем, что, с целью повьппения прочности закрепления анкера, он снабженгерметизатором, выполненным в виденаружной винтовой резьбы на хвостовике, жестко прикрепленном к штанге,с диаметром, превышающим диаметррезца, при этом передняя кромкарезьбы снабжена резцами,Составитель Б,Усан-Подгорнов Техред Л.Сердюкова Корректор М,Шароши Редактор М, Петрова Заказ 922/35 Тираж 449 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 Анкер...

Номер патента: 1460296

Опубликовано: 23.02.1989

Авторы: Вострецов, Зорин, Шарова

МПК: E21D 11/00, E21D 13/02

Метки: выработки, горной, охраны

...при проведении подготовительных выработок.Цель изобретения -- повышение надежности поддержания выработки з счет создания зоны неупругих деформаций путем принудительного разрушения мс)цаюших пород.На фиг. 1 показана выраоотка, п(гнерецное сечение; на фиг. 2 - выработка, сецение в плоскости ее оси.После проведения выработки радиусом К по кровле у забоя устанавлива)от временную крепь 1 и на некотором расстоянии от забоя постоянную крепь 2. 1 а участке установки постоянной крепи бурят веер скважин 3 - 7 диаметром 2 г и длинои Г Длину скважин принимают равной радиусу зоны неупругих деформаций вокруг выработки. Величину этой зоны, зависяшук) нри буро- взрывной отбойке порол от их прочности и радиуса К, устанавливают на основе 20...

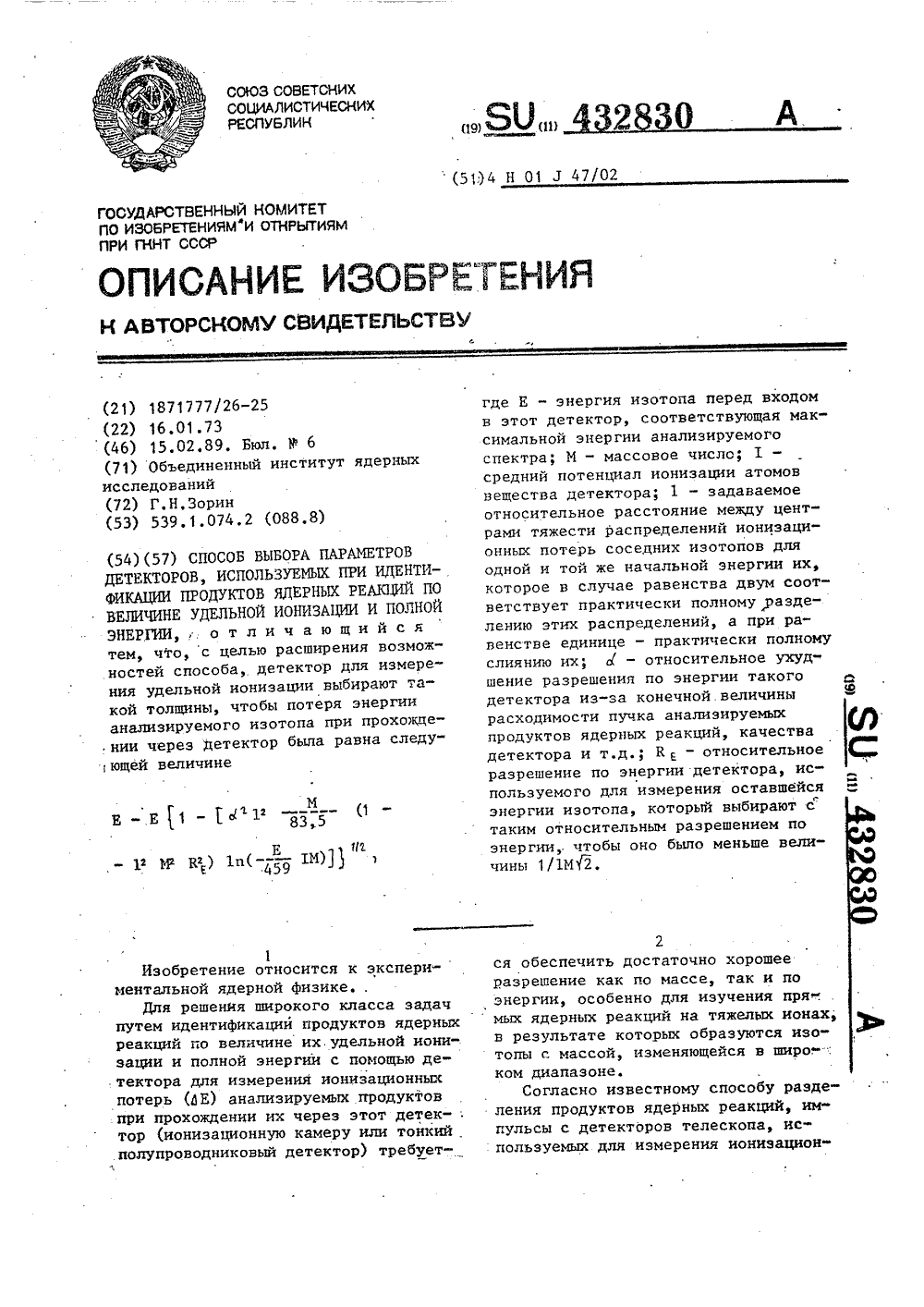

Номер патента: 432830

Опубликовано: 15.02.1989

Автор: Зорин

МПК: H01J 47/02

Метки: величине, выбора, детекторов, идентификации, ионизации, используемых, параметров, полной, продуктов, реакций, удельной, энергии, ядерных

...п( --- 1 М), а Л Е увеличивает 459ся при уменьшении Е/М, то, как следует из (4) разрешение по "гиперболе" улучшается в сторону уменьшенияЕ/М до тех пор, пока вклад в разрешение от эффекта перезарядки еще мал.Следовательно, достаточно обеспечить 1 рразрешение по массе по методике(ЛЕ,Е) при максимальном значенииЕ/М. Тогда выбор разрешения будетопределяться только йЕ, т.е. давлением газа в случае ионизационной камеры иж толщиной полупроводниковогодЕ-детектора,Расхождение эксперимента с расчетами по формуле (4) согласуется сразличием пробегов частиц в чувствительном объеме камеры из-за конечного телесного угла и натяжений майларав окнах камеры. Следует учесть, чтопри получении формулы (4) с цельюсохранения удобного аналитического, 25вида ее...

Номер патента: 1458595

Опубликовано: 15.02.1989

Автор: Зорин

МПК: E21F 5/00

Метки: выбросоопасным, выработок, горных, породам, проведения

...11 Ь 1 И ПОРОДАИ (57) Изобретение относится к горной промьпппенности и м.б. использовано при проведении горных выработок различного назначения по выбросоопасным породам. Цель - повышение безопасности работ,и снижение энергозатрат на разрушение пород путем управления нергией горного массива, При првве" дении -. орных выработок по выбросо опасным породам вначале бурят разве дочную скважину длиной, равной длине монталсгой камеры (ИК). На всю длину ИК производят разгрузку и дегаэацню горного массива путем создания разгрузочной зоны. Для этого используется разведочная скважина, по длине которой располагаются заряды взрывчатых веществ. Взрывание их начинают от забся скважины. После создания разгрузочной зоны проходку ИК ведут обьчным...

Номер патента: 1458170

Опубликовано: 15.02.1989

Авторы: Гладков, Зорин

МПК: B24B 9/00

Метки: внутреннего, двигателей, клапанов, сгорания, фасок, шлифования

...25, Установочные призмы 7 имеют каналы подачи воздуха 26 и 27 ,на грани призм и подпятник 28. Плита со шлифовальным кругом 29 перемещается по направляющим 20.Устройство работает следующим образом.Клапаны 25, скользя по направляющим блока подачи 1, попадают в воронку 2 и ориентируются на установочные призмы 7 и фрикционные бандажи прослабленных и отклоненныхав сторону центра на 5 на шарнирах 18 роликов .16 плиты 9, находящейся в верхнем положении посредством сжатого воздуха, подаваемого через сопла 3 и щелевые трубопроводы 4. Пневмоцилиндр Фиксации 22 выводит электродвигатель 13, шпицевой вал 10, щпифовальный круг 29 в крайнее верхнее положение, выбирая свободный ход шлицевой части вала и вводя приводные конусы 15 в зацепление с...

Номер патента: 1456959

Опубликовано: 07.02.1989

Авторы: Заславский, Зорин, Календарев, Новиков

МПК: G06F 11/25

Метки: сигнатур, формирователь

...входов 17-20 формирователя, т.е. меняется образующий полином. Таким образом, осуществляетсяфункционирование одного четырехразрядного формирователя сигнатур.2 О Для увеличения числа каналов многоканального анализатора или разрядности последовательного анализатораможно объединить в группы четырех"разрядные формирователи с помощьювнешней коммутации, т,е. можно образовывать множество вариантов построения сигнатурных анализаторов сразличными полнномами обратных связей и разрядностью.Например, для построения восьмиразрядного сигнатурного анализаторапоследовательного типа выход 16 первого формирователя сигнатур подсоединяется к входу 30 обратной связи 35группы последовательных анализатороввторого формирователя сигнатур, выход 34 первого...

Номер патента: 1456429

Опубликовано: 07.02.1989

Авторы: Зорин, Касаткина, Кириллов, Куковицкий, Левашова, Рахманкулов

МПК: C07D 319/06

Метки: 3-диоксациклогексил-5, 4-(5-нитро-1, бензофенона

...4,б г (0,02 моль) п-нитробензофенона, литиевой соли 5- нитро,3-диоксана 3,8 г (0,022 моль) и О р 044 Г 1 8-краун(О, 75 мол, % на 20 литиевую соль). Время реакции 25 ч. Получают 4,44 г продукта (выход 83% при конверсии по и-нитробензофенону 85%) .П р и м е р 5, Аналогично примеру 1 температура реакции 35 С, время реакции 18 ч (при максимальной конверсии по и-нитробензофенону). Получают 3,37 г продукта (выход 76 Х при конверсии по п-нитробензофенону 70%). 30П р и и е р 6, Аналогично примеру 1 температура реакции 5 С, время реакции 29 ч (при максимальной конверсии по п-нитробензофенону). Получают 3,8 г продукта (выход 80 Х при конверсии по п-нитробензофенону 75 Х).П р и м е р 7. Аналогично примеру 1 используют 4.6 г (0,02 моль)...

Номер патента: 1455195

Опубликовано: 30.01.1989

Авторы: Завадский, Зорин, Копытов, Рожков, Усов, Чернабук

МПК: F27B 7/28

Метки: барабанной, вращающейся, печи, футеровка

...обечайки 2 печи с продо ьной перевязкой швов с помощью раство а 3. При этом кирпичи 1 наклонены в сто ону вращения печи, опирающейся по ба дажу 4 обечайки 2 на ролики 5. При вр щении печи в направлении, указанном ст лкой, по обечайке 2 в обратном направле ии движется волна деформации, т. к, обеча ка 2 опирается на ролики 5, Волна дефо мации действует на кладку кирпичей 1. Прр этом одна из составляющих действующе)4 на кладку силы прижимает кирпичи 1 др )т к другу, так как они наклонены по ходу вращения печи. Эта составляющая как бы скользит вдоль кирпичей 1 в сторону обечаяки 2.Таким образом, наклон кирпичей 1 в сторо у вращения печи способствует повышени стойкости футеровки. Кроме того, сам по се е наклон кирпичей 1 дает возможность...

Номер патента: 766299

Опубликовано: 15.01.1989

Автор: Зорин

МПК: G01T 1/38

Метки: делящихся, идентификатор, ядер

...делящихся ядер, содержащий поверхностнобарьерные полупроводниковые детекторы, ионизационные камеры, держательделящегося материала, коллиматорыустановлены соосно и выполнены из диэлектрического материала, с помещенным между ними держателем делящегосяматериала, и с нанесенной на ихвнешнюю полость тонкой металлическойпленкой, используемой в качествесигнальных электродов ионизационныхкамер, а на инверсионных слоях полупроводниковых детекторов укрепленыметаллические контакты, служащиезаземленными электродами ионизационных камер, причем держатель делящегося материала выполнен изолированно сот остальных элементов устройства.На фиг. 1 изображена схема предлагаемого устройства,Данное устройство содержит вакуумный кожух 1, алюминиевые...

Номер патента: 1447518

Опубликовано: 30.12.1988

Авторы: Белова, Васильев, Деревянко, Дубков, Зорин, Шляхин

МПК: B21K 1/38

Метки: полых, раскатки, цилиндрических

...прохода и начинают кантовать ее (Фиг.5), Затем осуществляют обжатия при следующем проходе (Фиг.6-8). При осуществлении второго (последующего) прохода заготовку 50 устанавливают под боек 6 со смещением на половину его длины относительно предыдущего прохода и начинают кантовать (фиг.9), а затем начинают повторять обжатия в предыдущей последовательности (фиг.10), перемещая заготовку 1 навстречу предыдущим подачам, Выставив границы обжатых зон заготовки по центральной оси (Фиг.13), продолжают обжатия в той же последовательности до получения требуемого изделия (Фиг.14). Смещение заготовки при обжатии относительно бойка на половину его длины и ширины способствует Формоизменению н по образующей, и по торцу беэ искажения геометрической Формы...

Номер патента: 1447517

Опубликовано: 30.12.1988

Авторы: Белова, Васильев, Деревянко, Дубков, Зорин, Шляхин

МПК: B21K 1/38

Метки: поковок, полых, преимущественно, ступенчатой, формы, цилиндрических

...в зоне перехода ступеней. Длинавыступа 5 не должна превышать длину 25раскатного бойка 6. Затем на оправке 7, установленной на козлах 8 иприводящейся в движение от кантователя 9, производят секционную раскатку заготовки бойком 6. Полученная 30при раскатке (фиг. 2) заготовка имеет искажения геометрических форм,а именно конусность, возникновениюкоторой способствует ее ступенчатаяформа, Затем обжимают оставшийсяпри раскатке выступ (фиг. 3 и 4).По мере раскатки выступа дефект исправляется и получается ступенчатоекольцевое изделие (фиг. 4) требуемой геометрической формы.Исходный выступ 5, получаемыйпри протяжке перед раскаткой, можетбыть любой формы.Выступами целесообразно оснащатьне только ступенчатые, но и цнлинд 45рические заготовки в...

Номер патента: 1446449

Опубликовано: 23.12.1988

Авторы: Зорин, Квашин, Маслий, Меньшиков, Метелев, Росликов, Цыбулько

МПК: G01B 7/00

Метки: бесконтактного, перемещений

...автогенераторов (одинаковые по величи" не и противоположные по знаку), которые при суммировании компенсируются.Экспериментально для двух преобразователей перемещения в частоту, отличающихся размерами катушек и их электромагнитных экранов, были полу 1ности - кривые 14 и 16, и уменьшения частоты автогенератора - кривые15 и 17, при плоскопараллельном удалении токопроводящей поверхности отторца катушки (фнг. 2)Анализ этихзависимостей показывает, что изменение частоты автогенератора существенно нелинейно, максимальный диапазон измерений не превьппает 0,5-0,6 диаметра катушки. Путь расширения диапазона за счет увеличения диаметра катушки неприемлем и нереален. Анализ также показывает, что. реальное направление расширения диапазона с...

Номер патента: 1444022

Опубликовано: 15.12.1988

Авторы: Бляхин, Васильев, Деревянко, Зорин, Кузьменко, Лебедев, Лыткин, Мишулин, Соболев, Унанян, Шляхин, Шутков

МПК: B21D 3/14

Метки: инструмент, крупногабаритных, обечаек, развертки

...двух цилиндров б, установленных параллельнопродолЬной оси валиков 4 с возможностью взаимодействия один с другим, атакже пуансоном 7, установленным на 3 Оторце стойки 2. На цилиндры 6 устанавливается прокладка 8, служащая д:яустановки обечайки 9 в исходное положение и установки в ее полости валиков 4, и пуансон 7, Валики 4 однимисвоими концами размещены в траверсе5 и закреплены в патроне 10,Инструмент работает следующим образом,40Траверса 5 поднимается в исходное положение, Обечайка 9 устанавливается на прокладки 8, В обечайку 9 вводится пуансон 7 и устанавливается на торце стойки 2, Траверса 5 опускается и в полость обечайки 9 вводятся валики 4, которые своими концами раэ" мещаются в траверсе 5, опираясь при этом на направляющие 3...

Номер патента: 1443158

Опубликовано: 07.12.1988

Авторы: Гончаренко, Дюков, Зорин, Рохман

МПК: H03K 17/28

Метки: времени, программное, реле

...импульс, который проходит через элементы ИЛИ 1 О и 11 на входы сброса упомянутых элементов,В ППЗУ 8 хранится программа подключения определенного вывода деш.фратора 6 на выход мультиплексора 7 на каждом интервале программы. Таким образом, после включения реле с выхода ППЗУ 8 снимается код, при котором определенный вывод дешифратора 6, определяющий задержку на первом интервале программы, подключается к выходу мультиплексора 7. Выходная клемма контактного переключателя 14 подключается к одной из входных его клемм и ее номер определяет количество интервалов программы.С приходом на вход 16 устройства импульса начала программы триггер 12 перебрасывается, формирователь 13 выдает короткий импульс, который проходит через элемент ИЛИ 9 на...

Номер патента: 1442374

Опубликовано: 07.12.1988

Авторы: Зорин, Швырков

МПК: B23Q 35/00

Метки: копировальное

...11 обеспечивается посредством груза 12, взаимодействующего через гибкий элемент 13 со штангой 1, щОбрабатываемое изделие обозначенопозигцгей 14,Устройство работает следующим образом.Обрабатываемое изделие 14 закрепля ется в патроне (не показан) станка.Копир 11 закреплен в задней бабке(не показана) станка. Для обработкикриволинейной поверхности изделия 14,отличающейся по размерам на величину,о от размера криволинейного профилякопира, помещают блок мерных плиток(не показаны) в зазор Б, набранный вразмер, обеспечивающий расстояние отобщей оси полуосей 8 относительно ли нии контакта копирного ролика 7 и копира 11, равное А . Перемещают П-образную скобу 5 относительно направляющихполуосей 8 до соприкосновения с бло" ком мерных плиток и...

Номер патента: 1439101

Опубликовано: 23.11.1988

Авторы: Галеева, Зелечонок, Зорин, Куковицкий, Рахманкулов

МПК: C07D 405/04

Метки: 3-диоксан-2-ил)хинальдина, 4-1

...0,08 моль (б,б г) ГАС, 0,12 моль (18,5 г.) Т.С 1, В течение 30 мин при 5 С получают 1,46 г продукта. Выход 32% на превращенный хинальдин при конверсии последнего 207П р и м е р 7, Аналогично примеру 1 используют 0,1 моль (14,3 г) хинальдина, 0,4 моль (35,2 г) 1,3- диоксана, 0,17 моль (3,9 г) ГАС, 0,13 моль (20,02 г) Т С 1 . При 7 С в течение 35 мин получают 9,39 г продукта. Выход 50% на превращенный хинальдин при конверсии последнего 827П р и м е р 8, Аналогично примеру 1 используют 0,1 моль (14,3 г) хинальдина, 0,4 моль (35,2 г) 1,3- диоксана, 0,15 моль (12;3 г) ГАС, 0,08 моль (12,3 г) Т 1 С 1 з. В течение 30 мин при 5 С получают 1,21 г -, продукта выход 28% на превращенный хинальдин при конверсии последнего 19%.П р и м е р 9....

Номер патента: 1436156

Опубликовано: 07.11.1988

Авторы: Власов, Злотников, Зорин

МПК: H01R 39/40

Метки: коллектором, торцовым, узел, щеточный, электрической

...края скосов б на нажимных 30элементах совпадают с передними краями поперечных пазов 8 в щеткодержателях, в которые вставлены пластмассовые серьги 9, а верхний край заднейчасти паза 7 расположен нескольковыше точки сопояжения паза со скосом.Серьги сцеплены друг с другом пружиной 10 растяжения, прикрепленной снатягом к концам серег.Работает щеточный узел следующим 40образом.Пружина 10 в рабочем положениистягивает серьги 9, введенные в поперечные пазы 8 щеткодержателей 2.Серьги, в свою очередь, посредством 45скосов б передают усилие на нажимные элементы 5, перпендикулярное осипружины 10. Нажимные элементы 5 прижимают щетки 3 к коллектору 4, Помере износа щеток происходит также 50равномерное поджатие их к коллектору.При достижении...

Номер патента: 1426646

Опубликовано: 30.09.1988

Авторы: Бутенко, Ганжа, Зорин, Цзян

МПК: B05B 1/34

Метки: жидкости, распыливания, форсунка

...относительно оси центрального стержня 3 и сопла 2 камеры1 завихривания,Камера 1 завихрения имеет снаружинарезку, при помощи которой она вворачивается в гнездо трубы, подводящейохлаждающую жидкость. За камерой 1завихрения расположено гнездо 9, вкоторое плотно посажена вставка 7,нижний торец которой имеет канавку 10для подачи жидкости, а верхний - образует с камерой 1 завихрения зазор11 и имеет наружную и внутреннюю полусферы 12 и 13, которые соединеныперемычкой и конической выточкой.Коническая выточка обеспечиваетзаданный угол раскрытия распыливаемой фжидкости, факел которой полностьюзакрывает выходное сопло 2 форсунки.Между центральным стержнем 3 и выходным участком вставки 7 имеетсязазор, в котором происходит...

Номер патента: 1423498

Опубликовано: 15.09.1988

Авторы: Альберт, Анашкин, Зорин, Корюков, Кропотин, Лебедев, Логинова, Мальц, Медведев, Райзман, Сидоренко, Сычев, Чернабук

МПК: C01F 7/06

Метки: бокситов, глинозем, переработки

...в течение 90 мин.олученную пульпу, содержащую алюмиатный раствор следующего химическогоостава, г/дм : ИагО 234,4; Ма 0 В7 6; А 1 0 198,5, разбавляют передтделением красного шлама промводой 40(45,5 г/дм НагО и 50,6 г/дм А 1 Оп)до концентрации алюминатного раствора МагО 148,8 г/дм и затем сгущаютпри 95 С в течение 2 ч без добавоккоагулянта. Полученные алюминатные 45растворы обеих ветвей подвергают сов-.местной декомпозиции,Данные по выщелачиванию спеков.различнь 1 ми растворами и при различных температурах представлены в таблице,На чертеже приведена технологическая схема производства глинозема,Из таблицы видно, что при вьпцелачйвании спека при 165-175 С алюминатнм раствором по сравнению с извест" е ным способом увеличивается извлечение в...

Номер патента: 1423436

Опубликовано: 15.09.1988

Авторы: Зорин, Ложкин, Перевозчиков

МПК: B60J 5/04

Метки: боковая, дверь, кузова, средства, транспортного

...8 своим свободным концом взаимодействует с декоративной накладкой 9, установлен ной в направляющей 5. На фланце 3 выполнен желоб 1 О, в который установлен уплотнитель 11 подвижного стекла 6. Кроме того, декоративная накладка 9 снабжена уплотнительным выступом 12, взаимодействующим с подвижным стеклом 6, Подвижное стекло 6 должно иметь по крайней мере два кронштейна 8 для обеспечения перемещения стекла 6 в направляющей 5.Боковую дверь кузова транспортного средства изготовляют следующим образом.Наружную 1 и внутреннюю 2 панели сваривают по фланцам 3 и 4 оконного проема и по периметру завальцовывают,40 в результате чего получают жесткую замкнутую конструкцию, При этом направляющая 5 получается непосредственно при сварке фланцев 3 и 4...

Номер патента: 1421882

Опубликовано: 07.09.1988

Авторы: Зорин, Колесников

МПК: E21F 5/00

Метки: внезапных, выбросов, газа, предупреждения, угля

...воздействия на забой. 10Способ осуществляется следующим образом.В забое выработки нормативными методами определяют расстояние до максимума опорного давления, затем на необходимую глубину над угольным пластом на минимальном расстоянии, пре- . дотвращающем внедрение в угольный пласт, бурят шпуры по схеме взрывной отбойки массива. В шпуры с жестким 2 О закреплением рабочей части между максимумом опорного давления и зоной разрушенного угля устанавливают анкеры и соединяют их между собой посредством жесткой силы, на плиту ус танавливают с жестким закреплением вибратор с пневматическим приводом. Вибровоэдействие осуществляют подачей воздуха на вибратор через клапан- кран, позволяющий регулировать расход воздуха и тем самым изменять...
