Программное реле времени

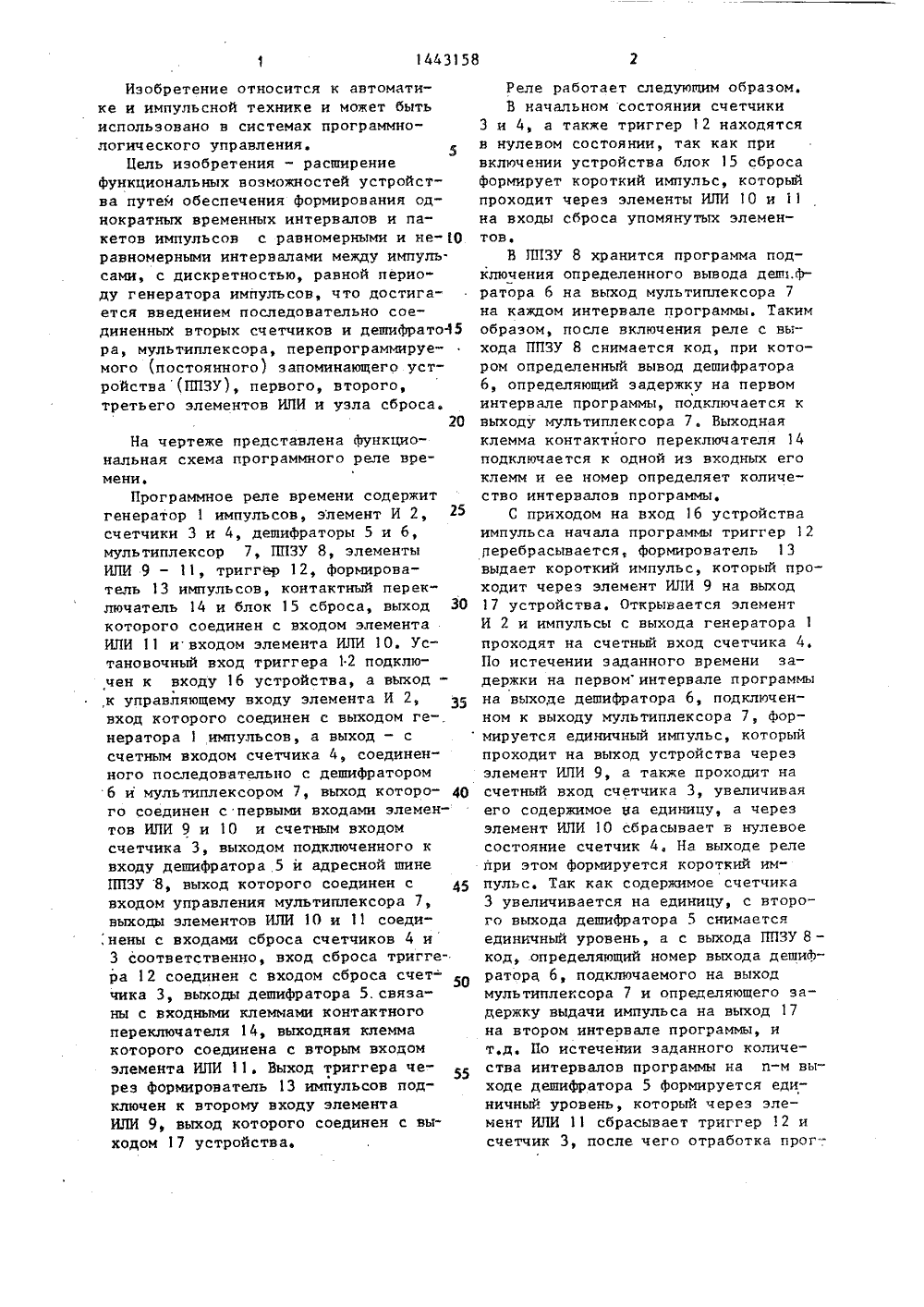

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 51)4 Н 03 К 17/28 САНИЕ ИЗОБРЕТ 8 л мминГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ АВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССРУ 411616, кл. Н 03 К 5/13, 1971.Авторское свидетельство СССРУ 566351, кл. Н 03 К 17/28, 1975,(54) ПРОГРАММНОЕ РЕЛЕ ВРЕМЕНИ(57) Изобретение относится к автоматике и импульсной технике и можетбыть использовано в системах программно-логического управления. Цельизобретения - расширение функциональных возможностей устройства путемобеспечения формирования однократныхвременных интервалов и пакетов импульсов с равномерными и неравномерными интервалами между импульсами, с 80144315 дискретностью, равной периоду генератора импульсов, Для этого в устройство введены последовательно сое-, диненные счетчик 3 и дешифратор 5, мультиплексор 7, перепрограммируемое (постоянное) запоминающее устройство 8, элементы ИЛИ 9,10,11, узел 15 сброса. Устройство содержит также генератор 1 импульсов, элемент И 2, счетчик 4, дешифратор 6, триггер 12, формирователь 13 импульсов, контактный переключатель 14. После включения устройства с выхода перепрограммируемого запоминающего устройстваснимается код, при котором опредеенный вывод дешифратора 6, определяющий задержку на первом интервале программы подключается к выходу мультиплексора 7. Выходная клемма контактного переключателя 1,4 подключается к одной и 1 входных его кле и ее номер определяет количество тервалов программы. 1 ил.Изобретение относится к автоматике и импульсной технике и может быть использовано в системах программно" логического управления. 5Цель изобретения - расширение функциональных возможностей устройства путем обеспечения формирования однократных временных интервалов и пакетов импульсов с равномерными и не равномерными интервалами между импульсами, с дискретностью, равной периоду генератора импульсов, что достигается введением последовательно соединенных вторых счетчиков и дешифрато 15 ра, мультиплексора, перепрограммируемого (постоянного) запоминающего устройства(ППЗУ), первого, второго, третьего элементов ИЛИ и узла сброса.20На чертеже представлена функциональная схема программного реле времени,Программное реле времени содержитгенератор 1 импульсов, элемент И 2,счетчики 3 и 4, дешифраторы 5 и 6,мультиплексор 7, ППЗУ 8, элементыИЛИ 9 - 11, триггер 12, формирователь 13 импульсов, контактный переключатель 14 и блок 15 сброса, выход 30которого соединен с входом элемента .ИЛИ 11 и входом элемента ИЛИ 1 О. Установочный вход триггера 1 2 подключен к входу 16 устройства, а выход -,к управляющему входу элемента И 2,вход которого соединен с выходом ге-.нератора 1 импульсов, а выход - ссчетным входом счетчика 4, соединен"ного последовательно с дешифраторомб и мультиплексором 7, выход которого соединен с первыми входами элементов ИЛИ 9 и 10 и счетным входомсчетчика 3, выходом подключенного квходу дешифратора 5 и адресной шинеППЗУ 8, выход которого соединен свходом управления мультиплексора 7,выходы элементов ИЛИ 10 и 11 соеди;иены с входами сброса счетчиков 4 и3 соответственно, вход сброса триггера 12 соединен с входом сброса счет-чика 3, выходы дешифратора 5, связаны с входными клеммами контактногопереключателя 14, выходная клеммакоторого соединена с вторым входомэлемента ИЛИ 11. Выход триггера через формирователь 13 импульсов подключен к второму входу элементаИЛИ 9, выход которого соединен с выходом 17 устройства. Реле работает следующим образом.В начальном состоянии счетчики 3 и 4, а также триггер 12 находятся в нулевом состоянии, так как при включении устройства блок 15 сброса формирует короткий импульс, который проходит через элементы ИЛИ 1 О и 11 на входы сброса упомянутых элементов,В ППЗУ 8 хранится программа подключения определенного вывода деш.фратора 6 на выход мультиплексора 7 на каждом интервале программы. Таким образом, после включения реле с выхода ППЗУ 8 снимается код, при котором определенный вывод дешифратора 6, определяющий задержку на первом интервале программы, подключается к выходу мультиплексора 7. Выходная клемма контактного переключателя 14 подключается к одной из входных его клемм и ее номер определяет количество интервалов программы.С приходом на вход 16 устройства импульса начала программы триггер 12 перебрасывается, формирователь 13 выдает короткий импульс, который проходит через элемент ИЛИ 9 на выход 17 устройства. Открывается элемент И 2 и импульсы с выхода генератора 1 проходят на счетный вход счетчика 4. По истечении заданного времени задержки на первоминтервале программы на выходе дешифратора 6, подключенном к выходу мультиплексора 7, формируется единичный импульс, который проходит на выход устройства через элемент ИЛИ 9, а также проходит на счетный вход счетчика 3, увеличивая его содержимое На единицу, а через элемент ИЛИ 10 сбрасывает в нулевое состояние счетчик 4. На выходе реле при этом формируется короткий импульс. Так как содержимое счетчика 3 увеличивается на единицу, с второго выхода дешифратора 5 снимается единичный уровень, а с выхода ППЗУ 8 - код, определяющий номер выхода дешифраторд 6, подключаемого на выход мультиплексора 7 и определяющего задержку выдачи импульса на выход 17 на втором интервале программы, и т.д. По истечении заданного количества интервалов программы на и-м выходе дешифратора 5 формируется единичный уровень, который через эле - мент ИЛИ 11 сбрасывает триггер 12 и счетчик 3, после чего отработка прог.=315 Я4тельно соединенные вторые счетчик идешиФратор, второй и третий элементыИЛИ, блок сброса, выход которого подключен к первым входам второго и 5третьего элементов ИЛИ, мультиплексор и перепрограммируемое постоянноезапоминающее устройство, адресныевходы которого соединены с выходамивторого счетчика, а информационныевыходы - с входами управления мультиплексора, информационные входы которого соединены с выходами первогодешифратора, входы которого соединены с выходами первого счетчика, выход мультиплексора соединен с первымвходом первого элемента ИЛИ, счетнымвходом второго счетчика и вторым входом второго элемента ИЛИ, выход которого соединен с входом сброса первого счетчика, второй вход первого эле.мента ИЛИ соединен с выходом форми. рователя импульсов, вход которогосоединен с выходом триггера, вход 25 установки которого соединен с входомустройства, а вход сброса - с входомсброса второго счетчика и выходомтретьего элемента ИЛИ, второй входкоторого подключен к выходной клемме ЗО контактного переключателя, входныеклеммы которого подключены к соответствующим выходам второго дешифратора, а выход первого элемента ИЛИявляется выходом устройства. 144 раммы прекращается до подачи импульса на вход 16 устройства,Если во всех ячейках ППЗУ 8 записан один и тот же код, на выходе 17 устройства Формируются импульсы через равные интервалы времени. Если в них хранятся разные коды, то задержки времени на разных интервалах программы различные. Если второй выход дешифратора 5 через контактный переключатель 14 подключен к второму входу элемента ИЛИ 11, то устройство Формирует однократный временной интервал. Формула и э о б р е т е н и яПрограммное реле времени, содержащее генератор импульсов, выходом подключенный к первому входу элемента И, к второму входу которого подключен выход триггера, а выход подключен к счетному входу первого счетчика, первый дешифратор, первый элемент ИЛИ, формирователь импульсов, о т л и ч а ю щ е е с я тем, что, с целью расширения Функциональных возможностей путем обеспечения формирования однократных временных интервалов и пакетов импульсов с равномерными и неравномерными интервалами между импульсами с дискрет" костью, равной периоду генератора импульсов, в него введены последоваСоставитель А,ОчертяныйТехред Л,Сердюкова Корректор О,Кравцова Редактор М.Бланар Заказ 6395/54 Тираж 929 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 ЮПроизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
