Волков

Номер патента: 71383

Опубликовано: 01.01.1948

Автор: Волков

МПК: C25B 1/16, C25B 1/22, C25B 1/36 ...

Метки: ванна, дисковая, катодом, металлов, ртутным, солей, щелочных, электролиза

...общее количество ртути в ванне почти так же велико, как и в обычных горизонтальных ртутных ваннах. Кроме того,обычные дисковые ванны обладают тем конструктивным недостатком, что в них нельзя сближать электроды по мере износа анодов, что повышает расход электроэнергии. Недостатком дисковых ванн является также необходимость в установке электромоторов для вращения дисков.Все эти недостатки устраняются в предлагаемой конструкции дисковой ртутной ванныПредлагаемая ванна состоит из стальных гуммированных рам 1 (см. фиг. 1 и 2), в которые вмонтированы графитовые аноды 2, имеющие форму плоских секторов. Эти графитовые аноды укреплены с помощью стердкней З, служащих одновременно и для подводки тока. Рамы 1 собирают вместе через прокладки 4,...

Номер патента: 71257

Опубликовано: 01.01.1948

Автор: Волков

МПК: H01M 8/20

Метки: амальгам, виде, использования, металлов, разложения, щелочных, электрической, энергии

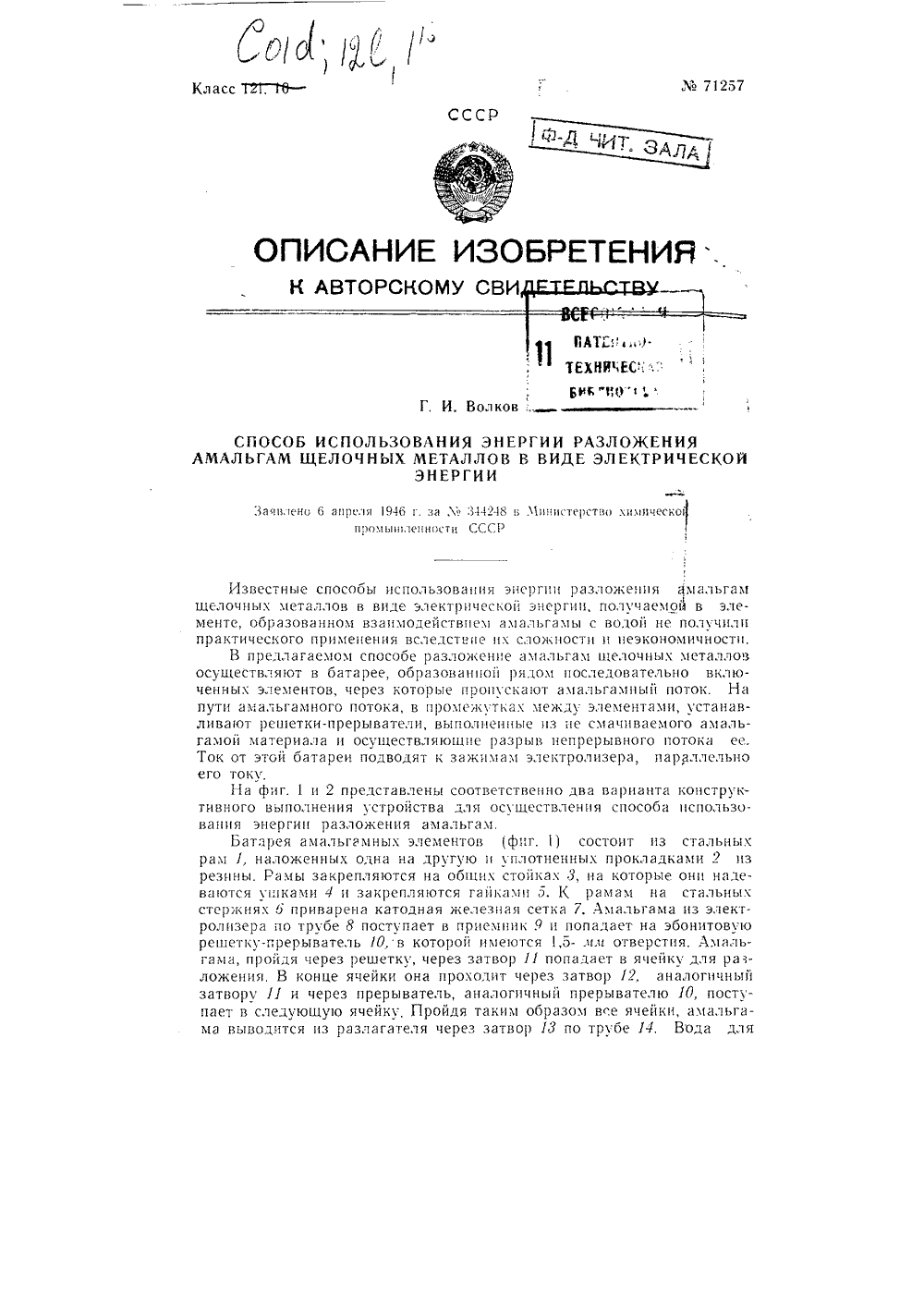

...параллельно его току,На фиг. 1 и 2 представлены соответственно два варианта конструктивного выполнения устройства для осуществления способа использования энергии разложения амальгам.Батарея амальгам 1 ых элементов 1 фцг, 1) состоит из стальных рам 1, наложенных о,1 на на другую и уплотненных прокладками 2 из резины, Рамы закрепляются на обцих стойках 3, на которые они надеваются ушками 4 и закрепляются гайками 5. К рамам на стальных стержнях 6 приварена катодная железная сетка 7. Амальгама из электролизера по трубе 8 поступает в приемник 9 и попадает на эбонитовую решетку-прерыватель 10, в которой имеются 1,5- л.н отверстия. Амальгама, пройдя через решетку, через затвор 11 попадает в ячейку для ра- ложения, В конце ячейки она...

Номер патента: 69019

Опубликовано: 01.01.1947

Автор: Волков

МПК: A61B 17/16, A61F 9/007

Метки: медицинский, трепан

...цилиндрика, внутри которой по всей окружности сделана конусообразная выточка, взаимодействующая20569019 206 с верхним краем стакана 7, Для более плотного охвата стаканом 7 втулки 70 верх стакана сделан с разрезами.Вращение валику 9 передается при помощи приспособления, смонтированного в головке втулки 70, Головка состоит из корпуса 73, в котором помещен стаканчик 74 с отростком 75, выполняющим роль кнопки включения. В стаканчике 74 вращается на шариках муфта 7 б, с квадратным вырезом на конце, в который вставляется наконечник гибкого вала, На другом конце муфты Уб имеется насечка, соответствующая насечке на верхнем конце валика О. Муфта 7 б закреплена в стаканчике 74 гайкой 77.Сверло включается в работу нажатием на кнопку 75. При этом...

Номер патента: 68847

Опубликовано: 01.01.1947

Автор: Волков

МПК: E21D 11/40

Метки: обделку, тоннельную, тюбингов, укладки, эректор

...щите домкратов с эректором сбоку.Цапфа 7 эректора 2, ".набженная шестерней 3, укреплена в подвижной коробке 4, скрепленной с плунжерами 5 двух домкратов б, расположен(а ных на вертикальной перегородке, Шестерня сцеплена с рейкой 7, прикрепленной к двум пустотелым плунжерам 8, внутрь которых входят плунжеры 5, Плунжеры 8 помещены в цилиндрах домкратов б, неподвижно прикрепленных к вертикальной перегородке щита. Подавая рабочую жидкость гибкими шлангами под соответствующие плунжеры, можно обеспечить одновременное перемещение коробки 4 с шестерней 3 и зубчатой рейкой 7 или же вращение шестерни перемещением ее относительно неподвижной рейки; таким образом при подаче жидкости в цилиндр домкрата б под плунжер 8 получается поступательное...

Номер патента: 67924

Опубликовано: 01.01.1947

Автор: Волков

МПК: C25B 1/36, C25B 15/08, C25B 9/14 ...

Метки: хлора, щелочи, электролитического

...в зависимости от мощности установки, требующейся высоты пол)еьа и производительности подъемника по ртути, являющейся функцией концентрации амальгамы, принятой для рйООЧЕГО ПроцЕССа. ЛМ)ЛЬГЯМй, СО) рИКаСа 51 СЬ С ГрафИТОВОЙ НаСадКой, разлагается и выделиощимся водородом, по принципу эрлифта. выбрасывается в разделитель 4, где происходит разделение ртути, ще. лочн и водорода. Ртуть через затвор э уходит в электролизер, й )цЕЛОЧЬ Н Водород ПО р бонронодаМ б И 7 ОодяС В СоорНЫЕ коллекторы.В нижней части разлагателя 2 устанавливается приспособление 8 для лучшего распределения;одавасмой воды по грйфитовой насадке разлагателя. Это устройство может быть сделано в виде Сегнерова колеса или в виде диафрагмы (фиг. 2).Между двумя дискамц 12...

Номер патента: 67888

Опубликовано: 01.01.1947

Автор: Волков

МПК: E21D 9/06

Метки: тоннельных, упорное, щитов

...с домкрата на кружала применяются в качестве промежуточного звена между штоком домкрата 2 и кружалами 3 съемные металлические Г-образные элементы 4, Они имеют два неравных плеча 10 и 11, расположенных под прямым углом друг к другу и жестко соединенных между собой. В точке 12 короткое плечо 11 шарнирно упирается в конец штока щитового дом 61крата 2. Плечо 10 крепится в направляющих с внутренней стороны опорного кольца щита.Частью 13 осуществляется упор Г-образных элементов в кружала 3 при выдвижении штоков. Короткое плечо 11 может упираться в кольцо 14, которое не скрепляется с плечом 11, но соединяется со вспомогательным штоком 1 б, расположенным внутри штока домкрата 2. Количество Г-образных элементов соответствует количеству щитовых...

Номер патента: 67573

Опубликовано: 01.01.1946

Автор: Волков

МПК: G01L 13/00, G01N 1/24, G01N 7/00 ...

Метки: газа, газах, прибор, процентного, содержания, топочных, углекислого

...засасываемый извне воздух через отверстие в верхней крышке попадает в фильтр и затем на,поршень 14, откуда, переливаясь сквозь щель, направляется под поршень и далее по трубке 15 в инжектирующую часть, откуда вместе с газом выбрасывается на воздух.Газ и воздух одновременно и с одинаковой килой засасываются через инжектор; воздух для инжектора 20 проходит через краник 16, укрепленный на особой детали в междукамерном промекутке, Краник гайкой 17 соединен трубкой с главным резервуаром или другой воздущной камерой и служит для приведения аппарата в действие, Через краник 1 б в инжектор поступает такое количество воздуха, которое необходимо для преодоления разрежения в дымовой коробке, равного 200 - 300 мм вод. столба. Это определяется...

Номер патента: 66231

Опубликовано: 01.01.1946

Автор: Волков

МПК: C07C 201/06, C07C 205/02, C07C 205/03 ...

Метки: динитроэтана, жидкого, изомеров, твердого

...путем х) от не вступивших в дой, причем часть его(твердый и та и повыш и наоборот ких условия температура мывается в ержания окиси азота в двуособствуют образованию ац присоединения освобождаетобработки в вакууме при н реакцию окислов азота и да переходитв раствор, Затем п сод киси азо. и-формы я в мягбольших лее про. ромытоеЪ 9 66231 11 редмет изобретения Способ получения жидкого и твердого изомеров 1,2-динитроэтана, о т л и ч а ю щ и й с я тем, что на жидкую двуокись азота действуют га. зообразным этиленом под давлением при температуре не выше 50, пос. де чего из реакционной смеси удаляют непрореагировавшие окислы азота, продукт реакции промывают водой, высушивают и затем по ох. лаждении до 0 - минус 10 отделяют твердый...

Номер патента: 66229

Опубликовано: 01.01.1946

Автор: Волков

МПК: C07B 43/02, C07C 201/14, C07C 205/16 ...

Метки: бета-нитроэтанола

...реакции поддерживается в пределах 20 - 60, для чего требуется охлаждение реакционной массы, При этих условиях двуокись азота присоединяется по двойной связи этилена, главным образом, в виде нестойкого продукта присоединения СНаК.О.ь которому можно приписать структурную формулу нитроэфира азотистой кислоть, или аци-формы динитроэтана..10 лучается за счет 1)азгОакени 51 некоторого ко,иСства продука присос 1 инени. При этом получается 3-нитроэтиловый спирт.СН,ОКО СН: - :ОООН СН.,ОН2 -1-Н,О - ) 2 +ХОСНБО, СН.,КО ии 2 СНХО.,Выкод нитроэтанола по описанному способу составляет до 80",о отеории. Выделяощиеся при разложении по уравнениюокислы азотамогут быть регенерированы и возвращены в процесс. Полученный повышеизложенному 3 - нитроэтиловый...

Номер патента: 64060

Опубликовано: 01.01.1944

Автор: Волков

МПК: H01M 4/36, H01M 4/56, H01M 6/48 ...

Метки: батарея, гальванических, элементов

...Калуга ипогра Предметом настоящсго изобретения является батарея гальванических элементов с биполярными электродами. Согласно изобретению, биполярные электроды в батарее выполнены из пластин магния или электрона и пластин угля с твердым деполяризатором из прессованной перекиси свинца. Благодаря этому батарея существенна облегчается.В качестве прокладок между электродами могут быть применени лоскуты из сукна, фланели и т. и. Электролитом служит слабый раствор серной кислоты, которым пропитываются вышеупомянутые про кладки.Электроды так же, как и прокладки, имеют прямоугольную форму и заключены в целлулоидную коробку. Каждый гальванический элемент батареи соответствующим образом изолирован, во избежание коротких замыканий между элементами...

Номер патента: 63195

Опубликовано: 01.01.1944

Автор: Волков

МПК: C03B 7/22, C03B 9/03

Метки: стеклодувная, трубка

...поступает в полость корпуса 1 стеклодувной трубки и далее, через отверстие 13 в сердечнике 4 и отверстие 14 шайбы 8 - в выдуваемое изделие, причем отверстие 15 в корпусе 4 трубки и этом сл чае не перекрыто клапаном 7.Перекрытие отверстия 15 клапаном 7 осуществляется в результате раздутия клапана-мешка 7 воздухом, поступившим из баллона 3 от сжатия его в руках стеклодува,Известны стеклодувные трубки,у которых регулирование подачисжатого воздуха в выдуваемоеизделие осуществляется клапаноммеха.;ического действия.Таким регулированием труднодостньнуть плавности подачи сжатого воздуха, и это является однимиз недостатков конструкций стеклолувных трубок.В предлагаемой конструкции отмеченный недостаток полностьюустраняется; достигается это...

Номер патента: 63033

Опубликовано: 01.01.1944

Автор: Волков

МПК: B23Q 7/08, B24B 5/24

Метки: бесцентровые, конических, питательной, подачи, роликов, станки, трубкой, шлифовальные

...7 в сторсну ведущего круга 6, Гайки 10 на шпильках 9 служат для регулирсвания промежутка между колодкой 7 и ведущим кругом 6 с тем расч-том, чтсбы "олики проходили свободно. Коробка 11 служит для укрепления питательдои трубки 12, по котор:и ролики посту. пьют в приспсссбление. В пазах ксрпуса 1 к;робку 11 можно п;едви. гать в ту гли другую стсрсиу и винтом 13 фиксигозать в нужном поло.женин, смотря по размерам роликов.Ролики из загрузочного приспособления попадают в вертикадьный участок трубки 12 и под действием србственного веса продвигаются в коробку 11, вплоть до соприкосновения первого ролика с началом винтового гребня 14 ведущего круга 6. Первый ролик, подталкиваемый задними, движется вдоль круга 6, взаимодействуя с винтовым...

Номер патента: 62802

Опубликовано: 01.01.1943

Автор: Волков

МПК: H01M 6/04, H01M 6/48

Метки: гальванический, элемент

...в. Элементы могут служить для питания накала ламп передающей части радиозондов ирадиометеорсграфов, а также реле, зондовых электромоторов я т. д.Преимущество данных элементов над применяемыми в настоящеевремя для этих целей состоит в большей ватт-часовой отдаче данныхэлементов и соответственно в большей ватт-часовой емкости на единицувеса элемента, а также в значительно меньшем потреблении электролита при больших разрядных токах, Элемент испытан в лабораторныхи оперативных (при полете радиозонда в атмосфере) условиях и показал все вышеприведенные качества. Как выяснилось, элемент прекраснопереносит низкие температуры в условиях полета радиозондов.На прилагаемом чертеже изображена схематически в двух проек.циях батарея, выполненная с...

Номер патента: 62621

Опубликовано: 01.01.1943

Авторы: Волков, Гальперин, Кипершлак

МПК: D01H 7/78

Метки: гнездо, кружек, машин, прядильных, центрофугальных

...в гнезда из свинца или бакелитированной фанеры; сверху и снизу гнезда закрываются крышками. При быстром вращении кружки воздух подсасывается из отверстий в центре крышек гнезда и выбрасывается через специальное отверстие в стенке гнезда. Отверстие сообщается с вытяжной вентиляцией.Однако через неплотности в крышке выбивается воздух, загрязненкый сероводородом, и отравляет рабочее помещение.Предлагаемое гневило для прядильных кружек центрифугальных машин отличается от известных тем, что выхлопная щель расположена в верхней части гнезда против бортика кружки. Это позволяет лучше выводить вредные газы в вентиляционную сеть.На чертеже изображено гнездо с кружкои (продольный разрез снабженное горизонтальной вытяжной...

Номер патента: 60805

Опубликовано: 01.01.1942

Авторы: Волков, Латышев

МПК: A01M 5/04

Метки: жуколовка

...вид сбоку,Жуколовка смонтирована на раме 1 - 2, ,становленной на колесахЗ. Ее основным рабочим органом является мотовило 4, снабженное на спицах б планками б, несущими щетки 7. Шестерня 8 одного нз колес 3 сцеплена с промежуточной шестерней 9, приводящей во вращение мотовило через шестерню 10 при поступательном движении жуколовки. К нижнему поперечному бруску 11 рамы жуколовкн жестко прикреплен вертикальным бортом сборный лоток 12 для жуков, сбрась;ваемых с щеток 7.Вдоль свободного и более низкого борта лотка 12 в соответствуюгцих опорах поворотно укреплены цапфы гладкого валика 13, принудительно вращающегося при помощи гибкой бесконечной цепнон или иной передачи 14 от.соответствующего колеса 15, жестко соединенного с шестерней...

Номер патента: 59081

Опубликовано: 01.01.1941

Автор: Волков

МПК: C25B 1/36

Метки: хлора, щелочи, электролитического

...приведена технологическая схема осуществления предлагаемого способа.Выходящая из затвора 1 электролизера амальгама поступает в напорную трубку и далее в разлатательсуд, наполненный измельченны фитой, Амальгама поступает в разлагатель снизу и заполняет весь объем разлагателя. Снизу же в разлагатель из коллектора З,подается вода или пар для разложения амальгамы. Разложившаяся амальгама вместе с образовавшимся каустиком и водородом поднимается по подъемной трубке на нужную высоту и выбрасьгвается в затворотделитель 4, где происходит разделение амальгам щелочи и водорода, Выделившаяся ртуть вытекает из затвора и самотеком по трубке 5 направляется в электролизер. Выходящий каустик сливается в щелокопроводы 6, 7, а водород отводится в...

Номер патента: 59058

Опубликовано: 01.01.1941

Авторы: Волков, Голубев

МПК: H02P 1/18

Метки: двигателей, постоянного, пуста, реостатного, электрических

...и в конце - ,сопротивлением электрической дуги.Камера гашения дуги должна обеспечить относительно медленное, но надежное гашение дуги,Если для двигателей мощностьювыше 100 киловатт функции пусковогои защитного устройства выполняетобыч 1 ный неполяризованный быстродействующий автомат со специальной ка-мерой, то для двигателей до 100 киловатт возможно применение быстродействующего автомата, несколько схо-,жего по своей конструкции с контактором постоянного тока со специальной камерой гашения дуги.Схема управления быстродействую-,щего автомата должна быть такой,чтобы осуществить повторные включения автомата до тех пор, пока двигатель настолько разовьет обороты, чтоброски тока в якорной цепи окажутсянедостаточными для отключения автомата,...

Номер патента: 58608

Опубликовано: 01.01.1940

Авторы: Волков, Головацквй, Головацкий

МПК: B03B 13/04, B03C 1/24

Метки: грузов, транспортировки, электрической

...соединенную пружину 7. В тот момент, когда конец патрона выйдет из-под пружины 7, эта последняя опустится, отойдет от контактов 4 и 5 и разомкнет цепь обмотки контактора 9, который, в свою очередь, произведет размыкание цепи питания соленоида. Таким образом, размыкание цепи соленоида будет происходить не на контактах контактной системы, а на контактах специального контактора, где возникающая искра будет гаситься посредством магнитного дутья,Отверстия в трубопроводе в местах расположения контактов, с целью предохранения последних от пыли, закрываются кожухами. Наличие кожухов на этих отверстиях, кроме того, уменьшает шум, возникающий при перемещении,патрона в трубопроводе. Для устранения возможности перегрева соленоида в случае остановки...

Номер патента: 58344

Опубликовано: 01.01.1940

Авторы: Волков, Волхов

МПК: C03B 7/22, C03B 9/03

Метки: воздуха, действующая, магистрали, помощью, сжатого, стеклодувная, трубка

...трубки 16, рабочая часть 3 б которой отделена перегородкой 29.По окружности резинового папыштеля 17 смонтированы на осях 23, укрепленных в каркасе 21 и параллельных оси трубки, ролики 22, могущие при нажатии утапливаться внутрь папыштеля; пружины 24 стремятся возвратить ролики 22 на поверхность папыштеля. При утапливании роликов зубцы их каркасов воздействуют на поворотные толкатели 2 б которые, вращаясь на осях 2 б, пере мещают распределительный орган, служащий для подачи воздуха в рабочую часть трубки и выполненный в виде золотника 27, удерживаемого пружиной З 2.П ри перемещении золотника 27 прежде всего закрывается отверстие 31, соединяющее выдуваемое .изделие с атмосферным давлением, затем постепенно, по мере нажатия роликов,...

Номер патента: 58266

Опубликовано: 01.01.1940

Автор: Волков

МПК: B24B 5/26

Метки: бесцентровым, другому, одного, подачи, роликов, станка, станкам, шлифовальным

...от одн тан а к другому.де ода в НКСМ за28610.ЯЕСОю1.бл ктября 1940 года. ,ПАТЕЙ :3ф,"1 гцюцс -"ка (станки условно показаны нафиг,1 пунктиром). Часть трубки перекрывается пружиной 2 для устранения жесткости при движении супорта.Трубка на некотором расстоянии от одного станка выгибается кверху, чтобы образовать проход между станками. В горизонтальной части трубки, примыкающей к первому станку, имеется отверстие 3 для выемки роликов с целью их промера. У второго станка трубка имеет другое отверстие 4, через которое выпадают лишние ролики, если второй станок не успеет их принять.Трубка 1 прикреплена к супортупервого станка так, что ее конец расположен непосредственно у места выхода роликов из этого станка, т. е.у места схода их с...

Номер патента: 57711

Опубликовано: 01.01.1940

Авторы: Бедов, Волков, Куликов

МПК: B21D 5/00, B21D 7/022

Метки: завивки, листов, рессорных, станок, ушков

...рессор наремонтных заводахными станками, прокоторых весьма тядвух рабочих. Кромподача рессорных лина-глаз, часто имееушка. Для облегчения этой работы и устранения отмеченных недостатков предлагается станок с использованием вращаемого от привода валика, с зажимом ля п ижатия к немч кон а ленчатого вала 2 до тех пор, пока вал не упрется в упор 20 (фиг. 1), поднимающий помощью коромысла 19 серьгу 22, которая, в свою очередь, заставляет вращаться валик 2 б. При вращении валика 26 вилка 25 выключает муфту 18, 12 от сцепления с шестерней 11. Для возвращения вала 2 в первоначальное положение служит груз 30 (фиг, 2), укрепленный на его конце, На колене вала 2, между плечами которого вставлен валик 4, шарнирно прикреплен зажим 24 с...

Номер патента: 57507

Опубликовано: 01.01.1940

Авторы: Бирюков, Волков, Губкин, Захаров

МПК: B22D 18/02

Метки: вещества, жидкого, любых, профилей

...до желательной температуры при выходе из матриц,Предлагаемый способ получениялюбых профилей из жидкого вещества заключается в том, что приемник для жидкого вещества помещаютв электропечь, что дает возможностьработать с любой температурой вещества.Температуру регулируют так, чтоона равномерно падает от точки )плавления до желаемой температурыпри выходе из матриц,На фиг. 1 изображено устройстводля осуществления предлагаемогоспособа, на фиг. 2 в матри дляизготовления тонкостенных труб.В кожух 1 помещена кольцеваяэлектропечь 2, внутри которой находится приемник 3 для жидкогометалла. В приемнике вертикальнопередвигается поршень 4, снабжен-ный специальным уплотнителем, начертеже не показанным,Внизу в приемник й вставленаохлаждаем ая...

Номер патента: 57452

Опубликовано: 01.01.1940

Авторы: Буркович, Волков

МПК: B60T 13/26, B60T 15/18

Метки: воздухораспределитель

...тот или иной эффект тор. можения. При отпуске тормоза, происходящем путем снижения давления в магистрали до некоторого определенного, плунжер 1 под дейстзием пружины 4 принимает первоначаль. ное положение, при котором клапан 3 садится на свое седло, а от. верстие 14 в плунжере совпадает с щелью 13 в корпусе воздухораспределителя. Благодаря последнему сжатый воздух из тормозного цилиндра через отверстие 14 и щель 13 выйдет в атмосферу, создавая отпуск тор. моза. При экстренном торможении, например в случае разрыва маги.страли, перемещение плунжера 1 и подача сжатого воздуха в тормоз. ной цилиндр происходит помощью поршня 2, который при нормальной работе тормоза под воздействием пружины 8 находится в крайнем правом (по чертежу)...

Номер патента: 55816

Опубликовано: 01.01.1939

Авторы: Волков, Головацкий

МПК: B41K 3/64

Метки: писем, штемпелевания

...(показанное на чертеже). Верхние концы пружин закреплены на держателях б, установленных на верхней стенке (планке) кожуха 7, а нижние концы укреплены винтамн 7 внутри трубок 4 (в нижнем их конце). Сердечник н трубки имеют на нижних концах нарезки, на которые ндвннчпваются гнезда 8 для штемпелей. В гнезда 8 вставляются обыкновенные штемпеля-календари.Красящий валик 9 выполнен нз фетра, наложенного на ось 1 О, вставленную в концы двух рычагов 14, вторые концы которых имеют ось 15 вращения. Нд ось 15 намотана сппрдльная пружина 7 б, прнжнмающая ва днк к штемпелю-календарю. Валик питается краской нз коробки 17, внутри которой находится фетровая подушка 78, пропитанная краской. Перемена даты в календарях производится,так же, кдк в...

Номер патента: 55720

Опубликовано: 01.01.1939

Авторы: Волков, Неволин

МПК: D06M 13/00, D06M 13/184

Метки: безводных, волокна, замасливания, искуственного, приготовления, составов

...замасливатели гото. вятся следующим образом. Минераль. ные масла (парфюмерное, вазелиновое или трансформаторное), выдержанные при комнатной температуре 1 - 2 суток, смешиваются с жидкой олеиновой кислотой. Затем прибавляется триэтаноламин и вся масса тщательно перемешивается до приобретения желтого цвета. Следующим компонентом прибавляется легкоподвижное ализариновое масло ився масса снова энергично перемешивается до получения однородности, Последним прибавляется глицерин. Масса при постоянном перемешивании нагревается до 50 - 60 и эта температура поддерживается в течение 2 часов до исчезновения пены.Отличительные качества предла. .гаемых замасливателей;1. Предлагаемые замасливатели не .дают расслаивания как в концентрированном виде,...

Номер патента: 55669

Опубликовано: 01.01.1939

Авторы: Волков, Прахин, Руш

МПК: A23L 1/211

Метки: люпина, обезгорчивания

...с целью устра. нения потерь белковых веществ при освобождении экстрагированных зерен люпина от свободных минераль. ных кислот, процесс ведут путем нейтрализации кислот водными щедочами.Предлагаемое изобретение является видоизменением указанного способа обезгорчивания люпина и отличается тем, что, в целях предварительного извлечения щелочно - растворимых белков, люпин обрабатывают водными растворами слабых щелочей, после чего экстрагируют алкалоиды кислотами с нейтрализацией избытка последних щелочами.Способ обезгорчивания люпина осуществляется по предлагаемому изобретению следующим образом.Алкалоидный (горький) люпин в виде целых зерен, половинок, четвертинок или более тонкого дробления, подвергается обработке слабыми щелочами, с...

Номер патента: 55316

Опубликовано: 01.01.1939

Авторы: Волков, Гербштрейт

МПК: A01D 34/03

Метки: косилка, тракторная, широкозахватная

...вала шкива тракторакарданом 10; кривошип 8 передачи установлен в полевом башмаке с целью избежать наматывания на негс травы.Сзади к трактору прицеплена рама 11, снабженная колесами 1 З, расположенными по следу колес трактора. По бокам рамы шарнирно привешены крылья 12, опирающиеся каждое на самоустанавливающиеся колеса 14. Передние секции 2 шарнирно подвешены к средней части рамы, а задние секции 3 - к упомянутым крыльям.Соединение крыльев 12 со средней частью рамы выполнено следующим образом, По бокам средней части и сзади нее установлены направляющие стержни 23. На стержни надеты ползушки 22, к которым помощью штырей 25 присоединены крылья 12. Ползушки от смещения удерживаются упорами 28, прикрепленными к раме.Для привода в движение...

Номер патента: 54758

Опубликовано: 01.01.1939

Автор: Волков

МПК: F02B 25/14

Метки: внутреннего, горения, двигателя, работы, четырехтактного

...выхлопного патрубка 4 подбираются такими, чтобы после открытия выхлопного клапана 1 в конце хода расширения, к моменту открытия всасывающих окон 2, в цилиндре образовалось разрежение. В результате, за период открытия всасывающих окон 2 произойдет частичная продувка цилиндра чистым воздухом,оторыи зап ю часиндра.Таким образом, в конце хоалкивания камера сжатия будолнена чистым воздухом.Около верхней мертвой точопната клапан 1 закрываетсяде поршня вниз в цилиндреуется вакуум и при открытиием всасывающих окон 2 чоздух или смесь заполня е линдр.Длина и диаметр всасывающего патрубка 3 выбираются такими, чтобы максимально использовать инерцию воздушного столба и получить наддув цилиндра. Затем происходит ход сжатия, воспламенение смеси и ход...

Номер патента: 52068

Опубликовано: 01.01.1937

Авторы: Волков, Зеньковский, Сухомлинов, Фланцбейм

МПК: B65B 1/06

Метки: загрузки, порошкообразных, тару

...мерой борьбы с запылен. ностью помещений является обеспы-, ливание процесса разгрузки сушильных, размольных и смесевых аппаратов. Для этой цели авторами скон- г струирован специальный обеспыливающий патрон с фильтром. Этот патрон представляет собою цилиндр 2; с внутренним конусом 3, между которыми имеется мягкое уплотнение 4 (фиг. 1) из сукна с ватой, прилегающее к верхнему краю тары при насадке патрона (фиг. 1 и 3).В крышке цилиндрасделаны два отверстия б (фиг. 2 и 4) для фильтра диаметром 200 мм и горловины для разгрузочного рукава диаметром 200 мм, фильтр, кроме своего основного назначения, предназначен еще для наблюдения за наполнением тары, Йппаратчик во время разгрузки, просовывая руку с фильтром в барабан, следит за уровнем...

Номер патента: 51917

Опубликовано: 01.01.1937

Автор: Волков

МПК: F02M 59/02

Метки: внутреннего, горения, двигателей, насос, топливный

...зазора изменяется в связи с износом всех звеньев толкающего механизма и зависит от взаимного положения топливного насоса и толкающего механизма, что понижает рентабельность двигателя.В предлагаемом насосе зазор устанавливается вне связи с толкающим механизмом, до установки насоса, на двигатель и не зависит от износа деталей и взаимного положения насоса и толкающего механизма.Это обстоятельство позволяет изготовлять и регулировать топливные насосы на специализированном заводе, что имеет существенное значение при широком производстве и внедрении в хозяйство маломощных дизелей. На чертеже изображен продольный разрез топливного насоса для двигателей внутреннего горения.Постоянство зазора в насосе достигается тем, что опорная шайба 7...
