Волков
Противопригарная краска для литейных форм и стержней
Номер патента: 737100
Опубликовано: 30.05.1980
Авторы: Волков, Голдар, Гришанович, Игнатчик, Кузьменков, Свидунович, Стрелец
МПК: B22C 3/00
Метки: краска, литейных, противопригарная, стержней, форм
...1,0 - 2,0 О,З - 05 Нет Нет распвора, образованного при ней 1)рализации смеси фосфорной .и соляной, кислот пидроокисью алюминия, и имеет следующий состав, мас. %: Р 20 з 46,2 49,1; А 10 з 18,6 - 22,5; С 1 8,2 - 9,3; Н 20 остальное. Размер частиц составляет 5 - 20 мк,Хлорфосфат алюминия в виде мелкодисперсного порошка вводится,в красиу как дойолнительное связующее вещество, которое, соединяясь с бентонитом, обеспечивает хорошую апекавмость, повышенную прочность,и термостойкость связующей пленки, и тем самым устойчивость красин к давлению жидкого металла, исключает его инфильтрацию в форму через краску. Кроме тоговведение хлорфосфата алюминия поХлорфосфат алюминияГидроокись литияГлинистое связующее (бентонит)Сульфитная бардаВодаГрафит...
Устройство для рассечения кости
Номер патента: 736970
Опубликовано: 30.05.1980
Авторы: Волков, Финкельштейн
МПК: A61B 17/16
Метки: кости, рассечения
...разрез в области трохантера. Рану расширяют. Сбивают участок трохантера, .вскрывают костно-мозговой канал, Предварительно по рентгенограмме определяют нужную глубину анедрения устройства в костно-мозговой канал. Необходимый, размер внедрения устанавливают на корпусе,1 с помощью перемещения ограничителя 18 глубины, Инструмент вводят в (квстно-мозговой канал, фииоируя за шпоночное отверстие 9, вращают стержень б, от которото передвижение в глубину .корпуса 1 передается на стержень 19 через шарнир 20. Стержень 19 перемещает:вниз четырехввенник о, звенья которого входят а пазы 2 и силой пружины 21 разжатия расшмряется четырехъвенник, производят наклон корпуса 8 фрезы 4,Механизм вращения фрезы подключают к источнику вращения (не...
Устройство для контроля последовательности импульсов
Номер патента: 736102
Опубликовано: 25.05.1980
Авторы: Бутакова, Волков, Покровский, Темник
МПК: G06F 11/28
Метки: импульсов, последовательности
...автоматически с помощью амплитудного дискриминатора 3 с дешифратором положения - двоичный код навыходе, имеющего И каналов, которыйвыдает после поступления каждого импульса двоичный код. Двоичный коддалее поступает в блок 5 вычитания(блок реверсивного счета) . Ширинаобщего окна канала амплитудного дискриминатора 3 выбирает ся равной корню квадратному из дисперсии исследу -емого входного сигнала, и в процессеобработки не настраивается. Настройка ширины общего окна производится 40 только при переходе к исследованиюпроцессов с другими статическимихарактеристиками. Уровень порога нижнего окна амплитудного дискриминатора 3 задается из блока 2 угравления 4 50 55 60 65 являются информационным входом ивыходом коммутатора 15.Устройство работает...
Трехфазный регулируемый индуктивно-емкостный преобразователь источника напряжения в источник тока
Номер патента: 736078
Опубликовано: 25.05.1980
Авторы: Волков, Губаревич, Исаков, Кабан, Сладкова
МПК: G05F 3/06
Метки: индуктивно-емкостный, источник, источника, регулируемый, трехфазный
...емкость одной фазы конденсаторной батареи; в - угловая частота источника10 питания.Одни клеммы конденсаторных батарей Си С 2 Асоединены пофазно между собой и подключены к питающей сети, другие креммы конденсаторных батарей подключены к началам статорных обмоток каждая своего трансформатора, Концы статорных обмоток трансформаторов Тр и Трсоединены в звезду, концы их роторных обмоток также соединены в звезду, Начала роторных обмоток указанных трансформаторов соединены пофазно между собой и подключены к трехфазной нагрузке 7.НАНа ф МсПри синхронном вращении роторов трансфорМаторов в противоположные стороны токии 1 г описываются вы ражениямиЗО- Х. ф ЙОО -Ж 58 АРф (2)2 Е 7(Ю +91 ЩОф+ В)гт хАе(3) где Е - ЭДС фазы питающей сети; Х- индуктивное...
Двухходовой переключатель направления потока при гидро пневмотранспортировании материала
Номер патента: 735527
Опубликовано: 25.05.1980
Авторы: Волков, Лейднер, Соколов, Ушаров
МПК: B65G 53/56
Метки: гидро, двухходовой, направления, переключатель, пневмотранспортировании, потока
...2, имеюий хвостовик 3, прямолинейный соенительный канай а и два отверстияб для вывода транспортируемого ма,териала из полости между плунжером"и крышкой 4. Плунжер 2 имеет. возможность- продольного осевого йеремещения и вращения в корпусе 1.Крышка 4 имеет центральное отверстие для вывода хвостовика 3 икрепится к верхней части корпуса 1.К хвостовику 3 плунжерашарнирнокрепится эксцентриковый механизм5, представляющий собой рукоять, ккоторой приварен круглый диск сэксцентрично расположенным отверстием,Механизм 5 в цикле переключенияи уплотнения плунжера 2 в корпусе1 поочередно контактирует с крышкой4 и упором 6, который крепится наней,Входной и выходные патрубкиимеют фланцы 7 с быстроразъемнымисоединениями;Переключатель работает...
Электромагнитный датчик для контроля положения стальных изделий
Номер патента: 735348
Опубликовано: 25.05.1980
Авторы: Волков, Кириллов, Костенко, Тетиор
МПК: B21B 38/00
Метки: датчик, положения, стальных, электромагнитный
...возникающий за счет воздействия на датчик контролируемого изделия, всегда и несколькораз превышал сигнал небапанса. Следовательно,вепичиной сигнала небапанса о 1-ранйчивается чувствительность датчикаи соответственно ограничивается такойе25важнейший пауаметр датчика, как рабочий зазор, т.е,максимальное расстояние между датчиком и контропируемымизделием. Работать же при рабочих сигналах незначительно превышающих сигналнебапанса недопустимо, так как ато . г ,30приводит к резкому уменьшению надежности работы датчикаи появлению его ложных срабатываний.Цепь изобретения - повышение чувствительности и надежности работы датчика путем устранения влияния мешающихфакторов - окапины на датчике, неточности расположения обмоток, воздействиякорпуса...
Сортирующее устройство
Номер патента: 735328
Опубликовано: 25.05.1980
Автор: Волков
МПК: B07B 13/00
Метки: сортирующее
...на фиг, 1,Сортирующее устройство имеет бесконечное транспортное полотно 1 Ч-образной формы, бункер 2 для подачи смеси 3. На полотне 1 установлены клиновидные планки 4. В качестве профилирующего и транспортирующего элементаслужит шнек 5, который находится уоснования полотна 1. Устройство имеет также натяжные 6 и 7 и приводной8 валики, причем валик 8 и шнек 5соединены между собой с помощьюшестерен 9 и 10Сортирующее уст о работаетследующим образом,На бесконечное транспортное полотно 1 иэ бункера 2 поступает смесь 4,735328 фсрмула изобретения ИПИ Заказ 2307/ 6 Ти одписное Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 которая подвергается сортировке. В начальный момент сортировки при вращении полотна 1 крупные по величине частицы; у...
Газоразрядный источник света
Номер патента: 734832
Опубликовано: 15.05.1980
Автор: Волков
МПК: H01J 61/06
Метки: газоразрядный, источник, света
...2 и анод- ного 3 электродов соответственно, выполненных из слабораспыляемого материала, плазмы 4 общего отрицательного свечения, близлежащей, ограничивающей поверхности 5 газоразрядной камеры, которая является необходимым элементом разрядного промежутка для создания затрудненных условий разряда, поверхности 6 разрядной камеры, через которую выходит излучение газоразрядной плазмы, тонких полуцилиндрических экранов 7 над стержневыми катодными электродами, изоляции 8 к стержневым электродам.Газоразрядный источник света работает следующим образом.Газоразрядная камера заполняется одним из светоизлучающих газов. В зависимости от расстояний между электродами давление наполняемого газа находится в интервале 0,01 - 5 тор. При включении...
Устройство для прогнозирования эффективности системы в процессе ее функционирования
Номер патента: 734738
Опубликовано: 15.05.1980
Авторы: Бурба, Волков, Дедков, Ильичев, Кривенков, Северцев
МПК: G06G 7/52
Метки: прогнозирования, процессе, системы, функционирования, эффективности
...И случайных воздействий( О - число элементов техническогообъекта) на данный обьект в процессефункционирования, а также для вычисления интервалов корреляции 6 С для каждого воздействия. Многоканальный анализатор СП осуществляет разбиение каждого случайного воздействия на промежутки Ьб и затем в каждом из полученных промежутков опредепяется наибольшее значение.Блок памяти необходим для накопленияи Йа:оминания наибольших значений слу 734738блока соединен с выходом блока 11 квантования, входы которого являются третьим входом устройства.Устройство для прогнозирования эффективности в процессе фу.нкционирования работает следуюшим образом.Информация о воздействиях на И эле-ментов технического объекта в виде случайных процессов в...
Устройство для сравнения чисел
Номер патента: 734673
Опубликовано: 15.05.1980
Авторы: Волков, Гузеев, Дегтярев, Поликанов
МПК: G06F 7/04
...значение одного кода совпадает со значением другого кода, то на выходах элементов 7 или 8 запрета сигналы рассогласования не формируются и состояние триггеров 17 и 18 остается без изменений при этом, если в данном разряде 0 в обоих кодах, то элементы 7 и 8 запрета закрыты по информационным входам, если в обоих кодах 1 то элементы запрета закрыты по управляющим входам. 5 16 1 26 2% 36 2 4 36 4Как толью в каком-либо разряде значение одного кода превышает значение другого то при подаче синхронизирующего импульса па шине 4 управления на выходе одного из элементов 7 или 8 запрета вырабатывается сигнал рассогласования, причем, если значение первого кода больше, то импульс с выхода элемента 7 запрета проходит через элемент 13 И и...
Поточная линия подготовки листов стекла для совместного их моллирования
Номер патента: 734149
Опубликовано: 15.05.1980
Авторы: Абрамович, Беляков, Волков, Храмцов
МПК: C03B 15/18
Метки: линия, листов, моллирования, подготовки, поточная, совместного, стекла
...привод 18.Переставитель 19 листового стекласМонтирован на конвейере для передачисобранного пакета на упаковку и состо- З 0ит из рамки 20 с роликами и упором 21.Рамка соединена с конвейером при помощи рычажной системы, представляющейсобой две пары рычагов 22 и 23, шарнирно закрепленных на конвейере, 35Перемещение рамки с пакетом из гсризонтального положения в наклонное осуществляется при помощи пневмоцилиндра24,Поточная линия работает в автоматическом режиме. Работа механизмов и уст;ройств осуществляется от датчиков, установленных по ходу движения стекла,Две заготовки, вырезанные из листов стекла и обработанные на механическом участке, одновременно поступаютна рольганги машин 1 и 2 мойки. Пройдя через камеры мойки, сушки и припудривания...
Способ ковки слитков
Номер патента: 733826
Опубликовано: 15.05.1980
Авторы: Антонов, Боринский, Волков, Годов, Мигачев, Потапов, Чесалова
МПК: B21J 1/04
...заготовок овия, характетяженностьюВо-вторых, таких бойках ся центр сече- тате круговой е напряжения заготовки, ятность разруболее равноий и более ается не тольк ков, но и бретени рмул пособ ко ььх бойк диаметрутовок между с я тем, что проработки с жатия ведут в бойках су чу производя ного диаметр ют на угол 4 нних дефекттная ковк 00 мм. За тах была приении которого иваемой .на водились опыпринятые1. Авторс кл,В 21 3 Известно, что условия горяч йбез разрушения определяются одвух конкурирующих процессообразования микротрещин иДля активного залечивания об амикротрещин необходимо, чтопластической деформации не и евтворога критического значения,ли, что для литых высокоугле овов, к которым относится раскласс сталей, значения величин...
Цифровой вольтметр
Номер патента: 733102
Опубликовано: 05.05.1980
Авторы: Агеев, Бутырев, Волков, Черкасский
МПК: H03K 13/20
...соединен с выходом блока управления, а выход счетчика импульсов подключен ко входу блока индикации (2).При работе этого устройства возникают 5погрешности, вызванные неидентичностью характеристик блоков сравнения, а также затруднена установка нуля, так как при этом устраняется только превышение величины напряжениясмещения над номинальным его значением.Отрицательная разность не устраняется и вносит систематическую погрешность в результатизмерения.Целью изобретения является повышение точности измерении и улучшение эксплуатационт 5 нь 1 х характеристикПоставленная цель достигается тем, что вцифровой вольтметр, содержащий входнойблок, выход которого соединен с первым входом блока сравнения, второй вход которогоподключен к выходу генератора...

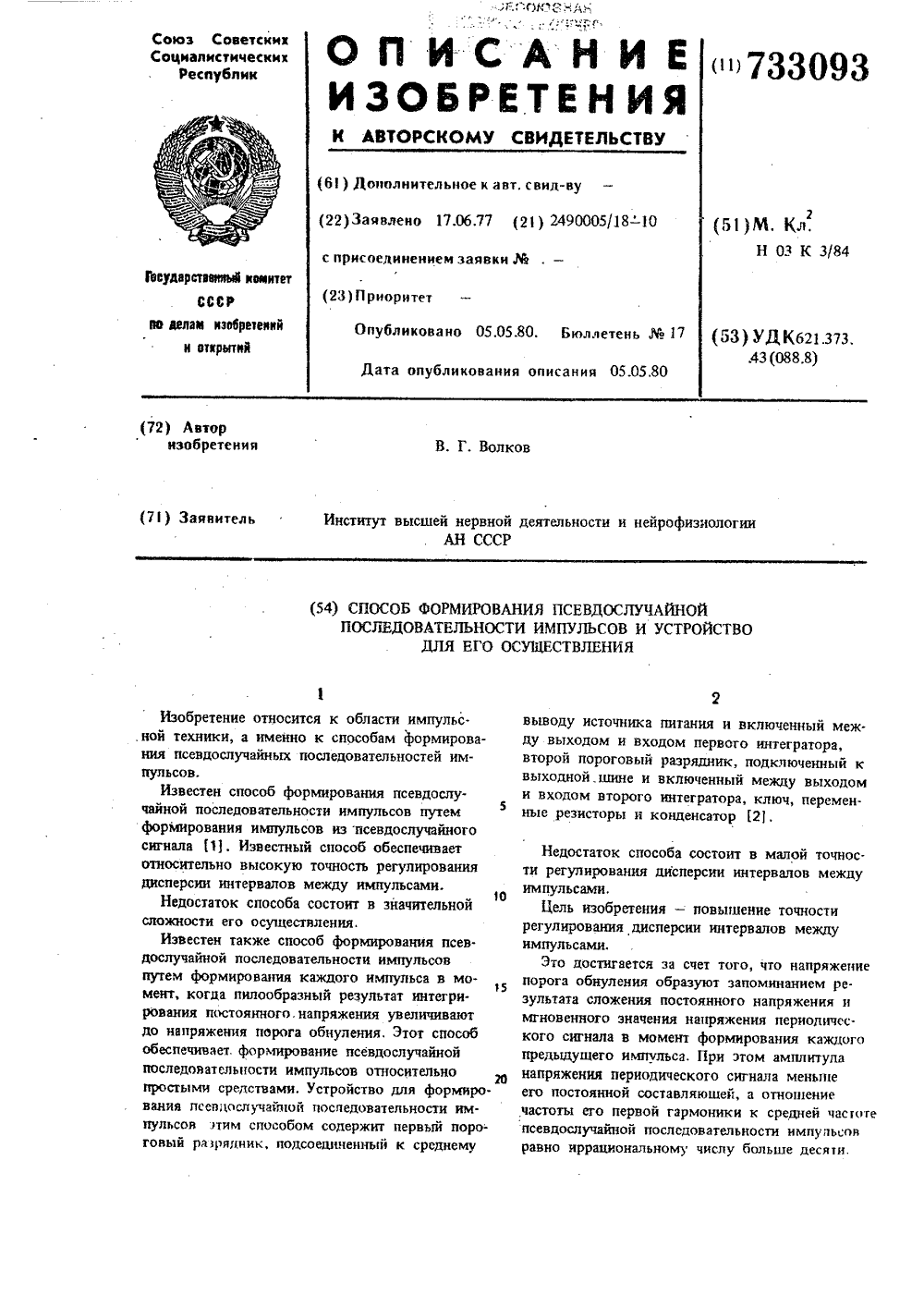

Способ формирования псевдослучайной последовательности импульсов и устройство для его осуществления
Номер патента: 733093
Опубликовано: 05.05.1980
Автор: Волков
МПК: H03K 3/84
Метки: импульсов, последовательности, псевдослучайной, формирования
...к одному из входов ключа 5,25Другой вход ключа 5 подсоединен к выходувторого порогового разрядника 6, включенногомежду выходом и входом второго интегратора 7 и подключенного к выходной шине 8,Выход ключа 5 соединен с конденсатором 9, 30подключенным., к разряднику 6. Первый и второй интеграторы 3 и 7 выполнены с управляющими входами, подсоединенными к скользящему контакту второго перемен ного резистора 10, подключенногопараллельно, источнику питания 2. При этом интегратор 3 и пороговый разрядник 1 образуют первый генератор 11 пилообразного напряжения, а интегратор 7 и. пороговый разрядник 6 - второй 40 генератор 12 импульсов.Формирование псевдослучайной последовательности импульсов по предлагаемому способу происходит следующим...
Устройство для определения параметров аппроксимирующей экспоненциально-косинусной корреляционной функции
Номер патента: 732908
Опубликовано: 05.05.1980
Авторы: Батищев, Волков
МПК: G06G 7/19
Метки: аппроксимирующей, корреляционной, параметров, функции, экспоненциально-косинусной
...ключи 8 (аналоговые), информационные входы которых подключены к выходам соответствующих фильтров, блоки 9 умножения, блоки 10 усреднения, блоки 11 вычитания, блок 12 регулировки параметра фильтров, блок 13 определения максимума, генератор 14 синусоидального сигнала с регулируемой частотой %0, величина которой принимается в качестве оценки частоты колебаний экспоненциально-косинусной модели Кф, управляющий вход генератора подключен к выходу блока 13.Устройство работает следующим образом.При поступлении на ьход блока 1 нормирования, являющийся входом устройства центрицованной реализации случайного про цесса ММ бпок 12 регулировки параметра изменяет величину параметра о(, регулируемых фильтров 6, 7 до обнуления сигйала У ) на выходе блока...
Устройство для определения запаздывания случайного сигнала
Номер патента: 732860
Опубликовано: 05.05.1980
Авторы: Волков, Семенычев, Токарев
МПК: G06G 7/19
Метки: запаздывания, сигнала, случайного
...и 2 подключены к входу первого линейного преобразователя 7 с коэффициентомпреобразования К И;) Ко второму входуустройства подключены последовательноблок 8 фильтров нижних частот с передаточными функциями Ф(ф - у фильтры4+тр9 и 10 нижних частот с передаточнымифункциями 94(р: - ,их выходы че 4 Ф "Гррез блок 11 весовых коэффициентов=Т фй, К.=О, 1 , И подключены ксумматору 12, сумматор 13, через который выходы фильтров блока 8 и 9 подключены к входу второго линейного преобразователя 14 с коэффициентом МВыход линейного преобразователя 7подключен к инвертирующему входу блока15 вычитания, неинвертируюший вход которого подключен к выходу сумматора 5,а выход - к первому входу первого блокаумножения 16, второй вход которого подключен к второму...
Система регулирования расхода питательной воды в парогенераторе
Номер патента: 732619
Опубликовано: 05.05.1980
Авторы: Андреев, Берестовицкий, Волков, Лобаков
МПК: F22D 5/26
Метки: воды, парогенераторе, питательной, расхода
...1 трансформатора 2, преобразуют в электрический сигнал переменного тока, пропорциональный необходимому перепаду давления при установленном расходе.Для согласования сигналов задатчика 1 расхода и датчика 4 расхода в схеме предусмотрен масштабный преобразователь 3. Сигнал заданного расхода на сумматоре 5 сравнивают с сигналом от датчика расхода 4.При рассогласовании между заданным значением и фактическим расходом, сигнал732619 Формула изобретеная Составитель В, Назаров Редактор М. Васильева Техред К. Шуфрич Корректор М. Пожо Заказ 1711/28 Тираж 474 Подписное ЦН И И П И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб д. 4/5 Филиал ППП Патент, г. Ужгород, ул, Проектная, 4отклонения...
Перо лопатки турбомашины
Номер патента: 732555
Опубликовано: 05.05.1980
Авторы: Волков, Еремин, Подшивалов
МПК: F01D 5/14
Метки: лопатки, перо, турбомашины
...и в этом случае остается относительно сложной, что обусловлено сложностью изготовления и крепления носка.Целью изобретения является упрощение технологии изготовления. Указанная цель достигается тем, что защитный носок выполнен в виде съемного колпака, охватывающего тело пера, причем на сопряженных поверхностях колпака и пера выполнены соответственно выступ и ответный желоб. В вательскии институт материало ранспортного машиностроения тки турбомашины содержит , выполненный в виде съемиз эластичного материала, ы, охватывающего тело 3 яженных поверхностях колпера 1 выполнены по перивенно выступ 4 и ответный полнено отверстие 6. Оси сопряженная с ним по- пера 1 выполнены со ско. опатки в эрозионноопасные частицы, натекая на тическую...
Исполнительный орган горного комбайна
Номер патента: 732521
Опубликовано: 05.05.1980
Авторы: Волков, Галкин, Щербаков
МПК: E21C 25/04
Метки: горного, исполнительный, комбайна, орган
...пластины 9, образующие полости 10. Полости 10 посредством продольных каналов 11 и радиальных каналов 12 и 13 и двухкамерного распределителя 14 с разделенными валом 2 камерами 15 и 16 соединены трубопроводами 17 и 18 соответствен но с нагнетательной и сливной магистралями. Двухкамерный распределитель 14 смонтирован на валу 2 с возможностью вращения вала 2 и прикреплен к корпусу 1 посредством болтов 19, Корпус распределителя 14 имеет отверстия 20 с целью его поворота и крепления относительно корпуса в требуемом положении.Исполнительный орган работает следующим образом.При вращении вала 2 крутящий момент 29 передается через спицы 3 спиралям 4, а закрепленные на них зубки 5 разрушают горный массив. Разрушенный материал попадает в ковши,...
Устройство газодинамического действия для разрушения грунта
Номер патента: 732457
Опубликовано: 05.05.1980
Авторы: Волков, Ефремов, Лубянский, Резник
МПК: E02F 3/76
Метки: газодинамического, грунта, действия, разрушения
...сгорания на грунт путем концентрации энергии продуктов сгорания в грунтовой пробке и стабилизации давления топливной смеси,чает отвал 1 с камерой й конец которой закрыт поворотным клапаном 3. диняется с отвалом ченасадок 5, между кошиберная заслонка 6 щающаяся в направляиндра 9. ает следующим образом, бания грунта отвалом 16 смещена вправо ет предкамеры 4 и наэтому в насадках сотся грунт. Одновремен7324574та. Затем шиберные заслонки закрываются,и процесс повторяется. но камеры сгорания 2 при закрытых быстродействующих клапанах 3 заполняются топливной смесью до расчетного давления. После наполнения отвала грунтом по сигналу датчика включается гидроцилиндр 9 и перемещает шибер 6 в левое положение (фиг. 3), при котором окна 7...
Механизм поворота рабочего оборудования экскаватора
Номер патента: 732454
Опубликовано: 05.05.1980
Авторы: Волков, Туранов
МПК: E02F 3/38
Метки: механизм, оборудования, поворота, рабочего, экскаватора
...закрепленного на его концах натяжных приспособлений, к каждому из которых прикреплен конец цепи.На чертеже показан механизм поворота рабочего оборудования. Он содержит приводную звездочку 1, охватывающую ее цепь 2 и связанные с цепью силовые цилиндры 3 и 4 поворота оборудования,Связь цепи с силовыми цилиндрами выполнена в виде шарнирно связанного с рамой 5 экскаватора двуплечего рычага 6 и шарнирно закрепленных на его концах натяжных приспособлений 7 и 8, к каждому из которых прикреплен конец цепи 2. Ры-. чаг 6 связан с рамой шарниром 9.Механизм работает следующим образом.При перемещении штоков силовых цилиндров 3 и 4 двуплечий рычаг поворачивается вокруг шарнира 9. Вследствие этого одно плечо рычага 6 удаляется от звез732454 Формула...
Термоклеящая лента на бумажной основе для этикетирования
Номер патента: 732430
Опубликовано: 05.05.1980
Авторы: Волков, Королева, Мазур, Мекк, Овакимян, Павлова, Степанян, Шарай, Ширанков
МПК: D21H 1/28
Метки: бумажной, лента, основе, термоклеящая, этикетирования
...высокогладкой и иметь гладкость 25не вьпае 50 с. Грубые нарушения структуры поверхности бумаги не допускаются,так как они вызывают нарушение режимананесения покрытия. Гладкость должнабыть не менее 10 с. зоП р и м е р 1, На бумагу-основумассой 70 г/м и показателями гладкостипо лицевой стороне 60 с и по сеточкойстороне 30 с на горячих валах наносят20 г/м клея на основе сополимера ээтилена с винилацетатом,Рулон бумаги разрезают на бобиныдиаметром 900 мм и шириной 59 мм,Качество намотки определяют через 10суток. Хранение осуществляют при 20 С 40 О 4я относительной влажности 50%. Результаты испытаний термоклеящей ленты после 10 суток хранения представлены в таблице.П р и м е р 2 . На бумагу-основу массой 80 г/м и показателями гладЯ,;о ".и по...
Чугун
Номер патента: 732400
Опубликовано: 05.05.1980
Авторы: Аверченков, Бакланов, Бородин, Волков, Гордиенко, Двуреченских, Диденко, Дрейшев, Коробко, Мисечко, Теплицкий, Цибрик, Черненко, Ярмоленко
МПК: C22C 37/10
Метки: чугун
...данной цели чугун, содержащий углерод, кремний, марганец, агпориний, кальций и редкоземельные реталлы, дополнительно содержит рагний и иттрий, при следующем соотношении компонентов, вес.%:Углерод 3,3-4,3 Кремний 1,2-2,6 Марганец 0,1-1,7 Алюминий 0,05-2,0 Кальций 0,0 1-0,2 Редкозерельные металлы 0,0 1-0,9 Магний 0,004-0 ф 07Иттрий 0,002-0,1 Железо ОстальноеВ табл.1 приведен химический состав предлагаемого и известного чугунов, в табл.2 - механические свойства и732400 Таблица 1 Химический состав чугунов, вес. Ъ 1 33 12 01 005 001 001 0002 0004 Остальное 2 3,8 1,9 0,9 10 0,1 0,45 0,05 0,035 То же 3 Гпред- лагаемый) 4,3 2,6 1,7 2,0 0,2 0,9 0,1 0,07 0,05 Таблица 2 Механические свойства Содержание вредных микропримесей цветных...
Лебедка
Номер патента: 732202
Опубликовано: 05.05.1980
Авторы: Бейнарович, Волков, Майоров
МПК: B66D 1/36
Метки: лебедка
...резьбы в однозаходную, вид сверку; на фиг. 3 - разрез А-А фиг. 2.Лебедка содержит барабан, выполненный из двух секций 1 и 2 (ступеней) различных диаметров, канатоукладчик с двумя винтами 3 и 4 и поводком 5. Укладка каната осуществляется поступательным движением каретки 6. Оба винта канатоукладчика имеют два участка винтовой канавки, причем один участок - однозаходная винтовая канавка, а другой - бесконечная. В месте перехода однозаходной канавки в бесконечную выполнено углубление, и котором на оси 7 шарнир4нии, но перейти на участки Ь и Ь не может, так как канавка закрыта упором 8. При размотке последнего слоя каната на участке . поводок каретки автоматически переключается и вхоцит в зацепление с канавкой винта 3. Смотав последний...
Устройство для сварки арматурных сеток
Номер патента: 732058
Опубликовано: 05.05.1980
МПК: B21F 27/10
Метки: арматурных, сварки, сеток
...на станине с помощьювинтового стопора 11. Механизм 8включает магазин 12 для поперечныхпрутков,. отсекатели 13, предназнач нные цля поштучного отсекания каждого стержня и торцовые ограничители14, которые имеют возможность с помоцью синхвонизирующего механизма15 ПЕОЕ, ЩатЬСЯ СИММЕТРИЧНО ДРУГдругу относительно механизма подачи 8и Фиксироваться в соответствиис длиной поперечных стержней, Наодном из торпоных ограничителей смонтирован досылатель 16, снабженныйприводом с регулируемым ходом (начерт. Не показан), имеющий такжевозможность поперечного .еремещенияОтносительно механизма подачи приперемещениях торцоВых Ограничителейи слует для сдВигания В ОсевОмнаправлении каждого второго поперечного стержня по команде датчика 17с целью...
Устройство для правки металлических стержней
Номер патента: 732047
Опубликовано: 05.05.1980
Авторы: Волков, Гомонов
МПК: B21D 3/16
Метки: металлических, правки, стержней
...пластической деформации стержня,В процессе работы возмущающая сила воспринимается стеРжнем или стерж- )5нями, если механизм расчитан на одновременную протяжку нескоЛьких стержней. Опоры при полном использованиимощности в процессе правки не загружаются иэ-эа наличия зазора междуупругими опорами 4 и подвижными секциями 5, Опоры 4 только стабилизируют положение секций в плоскостяхих колебаний. После завершения правки и выхода конца стержня (стержней).из механизма правки возмущающая силавоспринимается поочередно упругимиэлементами.(пружинами б, 7 и т,д.)набора, причем сначала менее жесткими, Такая конструкция опоры позволяет не тратить энергию на преодоление сопротивления упругих опор в процессе правки, что приводит к существенному...
Устройство время-импульсного преобразования
Номер патента: 731577
Опубликовано: 30.04.1980
Авторы: Волков, Маркозен
МПК: H03K 13/00
Метки: время-импульсного, преобразования
...состоянии, причем реверсивный счетчик 4 включен в режим суммирования.Работа устройства разбивается на два такта. В перВом такте с пячалом измерения по команде блока 8 управления и синхрони зации измеряемое напряжение Ох через переключатель 1 подключается на вход преобразователя 3 на время интегрирования 1 инт С ВЫХОДЯ ПРЕ 06 РЯЗОВЯТЕЛЯ 3 СПГНЯЛЫ частоты 1 = И/х, где К - коэффициент 25 преобразования преобразователя 3, поступают на реверсивный счетчик 4, включенный в режим суммирования. В общем случае при измерении напряжения произвольной формы Ьх(1) число импульсов, записан ное в реверсивном счетчике 7 инт - Ко35При измерении напряжения постоянноготока число импульсовинт = УЯх 1 интНа втором такте работы по команде блока 8 управления и...
Дифференциальный емкостной преобразователь углов наклона
Номер патента: 731288
Опубликовано: 30.04.1980
Авторы: Волков, Даников, Даникова, Киселев
МПК: G01C 9/16
Метки: дифференциальный, емкостной, наклона, углов
...груз, В этом случае при изменении угла наклона преобразователя все его электроды сохраняют вертикальное положение, а следовательно, остаются параллельными между собой, при этом происходит изменение расстояний между средним маятником и боковыми электродами значительно больше и определяется выражением1, = - (Н - Ь) з 1 п , (2)где Н - высота установки осей опор боковых маятников;Й - высота установки оси опоры среднего маятника. 15Из выражений (1) и (2) следует, что приНзначениях Й( - изменение расстояния2между маятниками преобразователя при одних и тех же углах наклона будет боль ше, чем у известного преобразователя, и он будет иметь более высокую чувствительность. Очевидно, что чем ниже расположена ось опоры среднего маятника в сравнении...
Устройство для измерения малых размеров
Номер патента: 731278
Опубликовано: 30.04.1980
Авторы: Бычков, Волков, Соловьев
МПК: G01B 11/08
...расположенфотоприемник 9, пространственныйфильтр 8 жестко связан с подвижнымзеркалом 10 интерферометра Майкельсона, состоящего из светоделителя11 и неподвижного зеркала 12, зер"кало 13. Интерференционная картинарегистрируется фотоприемником 14,выход которого связан со входом ум"ножителя 15 частоты, а выход умножителя, так же, как и выход фотоприемника 9, соединен со входомэлектронного блока 16 обработкиэлектрических сигналов и индикации .Устройство работает следующимобразом.Луч лазера 1 попадает на светоделитель 2,. разделяющий луч на двапучка, один из которых, проходя оптическую систему 3, расширяется,освещая диафрагму 4. Пучок света,прошедший через диафрагму 4, освещает контролируемый объект 5 . Свет,дифрагированный на диафрагме 4...
Загрузочное устройство к бесцентровошлифовальному станку
Номер патента: 730536
Опубликовано: 30.04.1980
Авторы: Волков, Вулихман, Фельдман
МПК: B23Q 7/08
Метки: бесцентровошлифовальному, загрузочное, станку
...скосом. Пружина И упирается однимторцом в кронштейн 8, а другим - в толкатель 12. На кронштейне установлен ры 25 чаг 14, контаклирующий с роликами 15 и 1 б,Ролик 1 б соприкасается с кулачками 17,который приводится реверсивным маломощным двигателем со встроенным редуктором730536 10 4. упором 19, контактирующим с мнкроперс ключателями 20.Устройство работает следующим образом.Изделия загружаются на винтовую часть правой направляющей 2 лотка, Под действием собственного веса изделия скатываются,на опорный нож 7. Затем включается в работу механизм подачи. Кулачок 17 от электродвигателя (на чертеже не показан) поворачивается против часовой стрелки. Рычаг 14 освобождает ролик 15 и при этом ползун 11 под воздействием пружины 1 двигает...
