Тищенко

Номер патента: 1595870

Опубликовано: 30.09.1990

Авторы: Вахрушев, Гаврилов, Жидков, Кошелев, Пономарев, Руд, Тищенко, Чистяков

МПК: C09K 7/02

Метки: бентонитовых, буровых, минерализованных, растворов, реагент

...увеличение расхода малоэффективно и не приводит к значительному снижению условной вязкости раствора.В табл, 3 и 4 представлены результаты исследования конденсированноголигносульфонатного реагента (буровойраствор прогрет при 20 и 180 С соответственно).Как,видно из данных табл. 3 и 4,обработ"а бурового раствора составов1,2 и 3 также снижает условную вязкость последнего,Использование реагента позволитполучить буровые растворы со стабильными показателями, сократ.",ть расходына бурение и повысить скорость бур ен.я,Формула изобретенияРеагент для минерализонанных бентонитовых буровых растворов на основеферрохромлигносульфоната или конденсированной сульфит-спиртовой барды,содержащий модифицирующую добавку,о т л и ч а ю щ и й с я тем, что,с...

Номер патента: 1595623

Опубликовано: 30.09.1990

Авторы: Азаренко, Бакаев, Волошин, Кузей, Куприянов, Тищенко, Чачин

МПК: B22D 11/14

Метки: волокнистых, композиционных, литья, непрерывного

...11 подачи расплава из секции 3 подготовки в секцию 4 смачивания приводит к значительному потреблению энергии, то с целью ее экономии и обеспечения требуемой величины электромагнитной силы секцию 3 подготовки расплава и секцию 4 смачивания связывают вертикальным трубопроводом 11 подачи расплава через трубопровод 6, подключенный параллельно секции 3 подготовки расплава (см, фиг. 3), При этом зону соединения трубопроводов располагают в магнитном зазоре электромагнита 12 и электромагнит располагают такыра образом, чтобы его магнитные силовые линии были направлены перпендикулярно направлению течения тока в расплаве в трубопроводе 6, а действие электромагнитной силы было бы направлено по оси трубопровода 11 подачи расплава.Уменьшение...

Номер патента: 1595412

Опубликовано: 30.09.1990

Авторы: Земляной, Зиемелис, Мавроди, Тищенко

МПК: A01K 29/00, A61N 5/06

Метки: животных, светильник-облучатель

...животных служит для подавления радиопомех,45Светильник-облучатель для животных работает следующим образом.При отсутствии найряжения на входных зажимах схемы схемы положениеэлементов соответствует схеме, при 50веденной на чертеже.При подаче напряжения к светильнику-облучателю для животных, например,.в ранние утренние часы обе лампы 3и 4 оказываются параллельно подключенными к сети через балластное устройство 2 и стартер 5 через контакты6 и 7 теплового реле подкпючен параллельно осветительной лампе 3. Стартер 5 начинает работать и зажигает осветительную лампу, Производится освещение помещения.Рабочий ток осветительной лампы, проходя через нагревательный элемент1 теплового реле, нагревает его, реле срабатывает и переключает свой контакт б,...

Номер патента: 1589078

Опубликовано: 30.08.1990

Авторы: Дунец, Полищук, Тарнавская, Тищенко

МПК: G01K 7/00

Метки: температуры

...выхода блока прерывания осуществляется переход к подпрограмме ввода данных. Эта подпрограмма может предусматривать: временное запоминание содержимого регистров МПМ 1, побайтный ввод результатов, запоминание их в памяти, вывод на дисплей (не показан), восстановление содержимого регистров, возврат в основную программу.Во время выполнения этой подпрограммы происходит сложение в сумматоре 9 числа, накопленного в счетчике 8 импульсов и полученного на информационном выходе АЦП 7. По сигналу с пятого выхода МПМ 1, про- ходящего через открытую сигналам с выхода декодера 2 вторую логическую схему 4, результат с выхода сумматора 9 через блок 10 магистральных усилителей, которые используются в качестве элемента сопряжения между МПМ 1 и...

Номер патента: 1589040

Опубликовано: 30.08.1990

Авторы: Гладков, Зверховский, Селецкий, Тищенко, Шуляк

МПК: G01B 7/04

Метки: длины, положения, проката

...код базового расстояния, Кроме того, по это-, му сигналу срабатывает одновибратор 20 и устанавливает второй триггер 18 в единичное состояние, при котором разрешается запись соСтояний реверсивного счетчика 11 управления коммутатором в блок 7 считывания, Дальнейшее продвижение проката вызывает срабатывание пирометра 13, который Формирует сигнал, пропорциональный температуре изделия(Т - темгература тела.При дальнейшем продвижении изцелия оно попацает в зону зрения первого фотоцатчика, на выходе которого сигнал соответствует зависимости1.1=1 "1 ф . (2) где Е - энергия, излучаемая абсолютночерным телом;й - зона зрения Фотодатчика,При этом дня температуры проката Т для выбранного сечения, находящегося на заданном расстоянии от начала зоны...

Номер патента: 1587226

Опубликовано: 23.08.1990

Авторы: Козлов, Тищенко, Черепов

МПК: F04C 19/00, F04C 7/00

Метки: жидкостно-кольцевая

...На внутренних поверхностях торцовь 1 х крышек 2 и корпуса 1выполнены профилированнце каналы 7 и 8с возможностью сообщения между собойнаружных 9 кромок нагнетательных окон 4,причем каналы 7 на внутренних поверхностях торцовых крышек 2 могут быть выполнены сужающимися в направлениивращения ротора 5. Образующие поверхности 10 и 11 каналов могут быть образованыкриволинейными логарифмическими участками, сопряженными с наружными кромками 9 нагнетательных окон 4, Каналы 8 навнутренней поверхности корпуса 1 могутбыть выполнены винтообразными со стороны всасывающих окон 3 и симметрично относительно диаметральной плоскостипоперечного сечения проходящих в средней части корпуса 1,Жидкостно-кольцеыя машина работает следующим образом.При вращении...

Номер патента: 1585586

Опубликовано: 15.08.1990

Авторы: Бычков, Кравец, Сафронов, Тищенко

МПК: F16H 25/24

Метки: винтовой, толкатель

...оси вала при изменениишага пружины 13,Полый вал 12 со стороны оси 9 снабженрезьбовой втулкой и соединяется с ответной реэьбовой втулкой регулятора 20 шагапружины и стопорной гайкой 21,На нижней части каркаса 3 к его боковым стенкам прикреплены опоры 22, выполняющие также роль направляющих, вкоторых установлена штанга 23, кинематически связанная с регулятором 20 шага.На штанге 23 установлены ограничители 24 деформации, выполненные в видескользящих пальцев, концы которых контактируют с винтовой пружиной 13,Над винтовой пружиной 13 параллельно валу 12 расположены полые направляющие 25. Они имеют коробчатое поперечноесечение и снабжены трубчатыми кронштейнами 26 для подвода и слива хладагента.Кронштейны 26 проходят через втулки 27,которые...

Номер патента: 1585048

Опубликовано: 15.08.1990

Авторы: Горобец, Кветко, Тищенко

МПК: B21C 5/00

Метки: волоку, заготовки, проталкивания

...оголовником 7, которым онавзаимодействует с захватом тянущегоустройства волочильного стана (не показан). Между роликами 3 и волокодержателем 1 концентрично оси устройстваустановлена возвратная пружина 8.Устройство работает следующим образом,Послеустановки прутка 9 черезвходное отверстие волокодержателя 1пруток пропускается до упора в волоку2 через ролики 3, которые в этомслучае расходятся, не препятствуядвижению прутка 9. Затем к оголовнику 157 серьги 6 укрепляется захват тянущего устройства или заправочные клещиволочильного стана (на фиг 1 не показанных) и последний включается на.заправочную скорость. Серьга б черезцапфы 4 придает движение захватномуустройству, которое с помощью заклинивающихся эксцентричных роликов 3передает движение...

Номер патента: 1580481

Опубликовано: 23.07.1990

Автор: Тищенко

МПК: H02H 7/08

Метки: аварийного, защиты, режима, электродвигателя

...магнитного пускателя 2, датчик 11 тока, первичная обмотка кото-,.25рого включена в рассечку фазы электродвигателя,1,выпрямитель 12, входкоторого подключен к вторичной обмотке датчика 11 тока, реагирующий орган - герконовое реле 13, катушка ко- ЗОторого подключена к выходу выпрямителя 12, .а смещенные относительнодруг друга вдоль оси катушки размыкающий 14 и замыкающий 15 герконывключены в цепь питания катушки реле 359 времени.Устройство для защиты электродвигателя от аварийного режима работает следуюцнм образом.При невключенном двигателе элементы устройства не работают. При нажатии кнопки 4 срабатывает магнитныйпускатель 2, его силовые контакты.6-8 в цейи питания электродвигателя 1и блок-контакт 5 в цепи питания катушки магнитного...

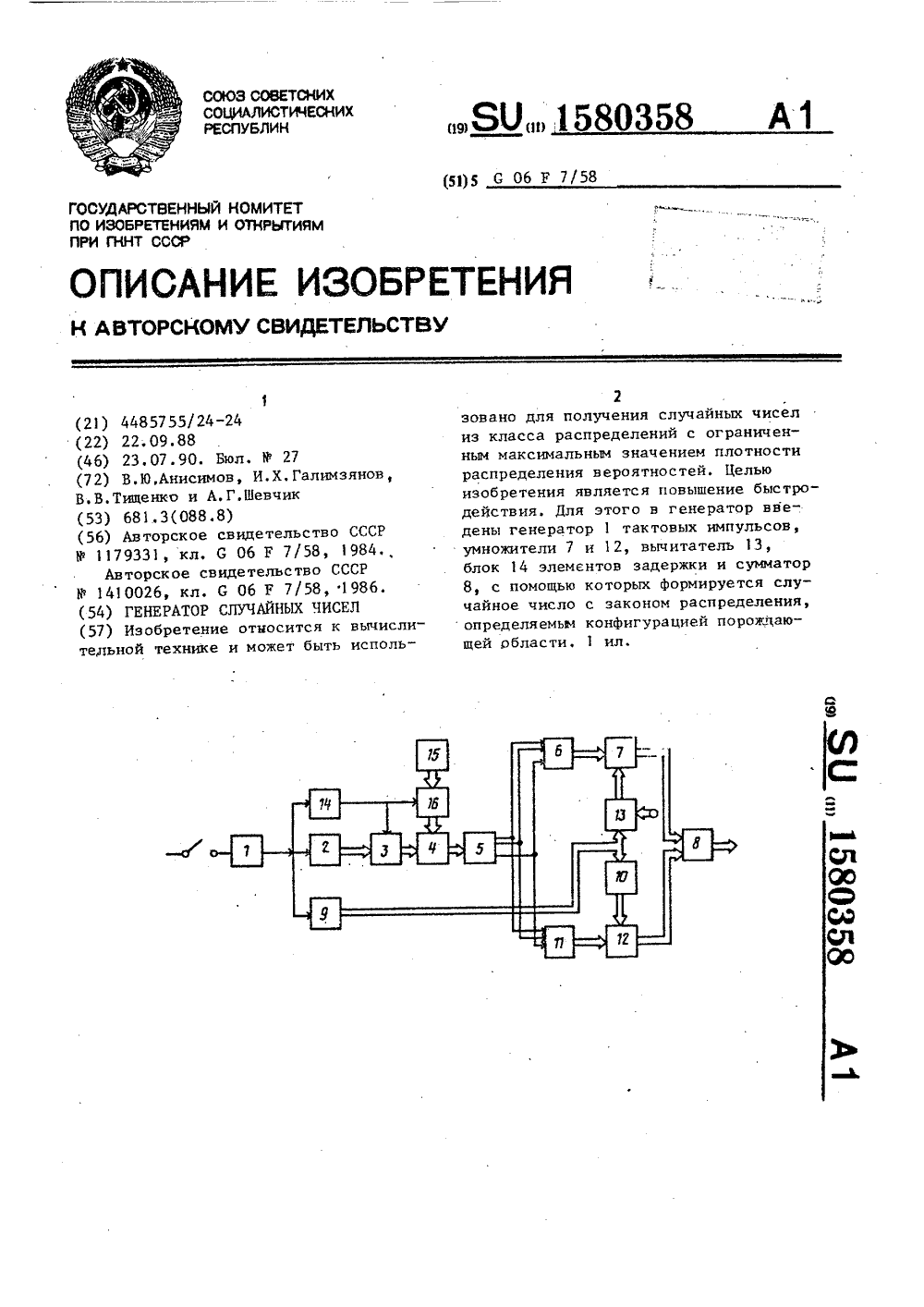

Номер патента: 1580358

Опубликовано: 23.07.1990

Авторы: Анисимов, Галимзянов, Тищенко, Шевчик

МПК: G06F 7/58

Метки: генератор, случайных, чисел

...входы сумматора 8. На. выходе блока 8 сложения формируетсями случайное число Е = Х х. и (1-Х)к -макс1х х мфк с законом распределения, оп 3ределяемым конфигурацией порождающей области,Действительно, если сгенерировать два случайных числа У, равномерно распределенное от 0 до 1, и Х, равномерно распределенное на отрезке(х (У) хм" к (уЦ, определяемым как сечение линией уровня у = У, порождающей области С, границы которой определяются условием уя,(х), У 8 (х)ОУ 1 то плотность распределения х совокупности х,хопределяется из ус- ловия(х . ).25 1п макс мннх - х ЗО Формула изобретения Составитель Д.феликсонРедактор Г.Гербер Техред А,Кравчук Корректор Т. Палий Заказ 2013 Тираж 566 ПодписноеВНИИПИ Государственного комитета по изобретениям и...

Номер патента: 1579931

Опубликовано: 23.07.1990

Авторы: Гаврилов, Дышлевич, Жариков, Малый, Ризницкий, Тищенко, Эйшинский

МПК: C21B 7/10

Метки: воздушного, днища, доменной, лещади, охлаждения, печи

...охлаждения, Напорный 7 и сбросной 8 коллекторы установлены на различных по высоте уровнях с диаметрально противоположных сторон друг к другу, при этом напорный коллектор 7 соединен с подводящим коллектором 9, а сбросной коллектор 8 - с отводящим коллектором 1 О.Подводящий 9 и отводящий 10 коллекторы выполнены соответственно из сходящихся полукольцевых трубопроводов 11 и 1 2.Устройство для воздушного охлаждения днища лещади работает следующим образом.В процессе эксплуатации доменной печи жидкие продукты плавки накапливаются в горне доменной печи, нагревая футеровку 3, опирающуюся на металлическое днище 4, при этом тепло от футеровки 3 не передается на кожух 1, защищенный вертикальными холодильниками 2. Для охлаждения днища 4 лещади...

Номер патента: 1579556

Опубликовано: 23.07.1990

Авторы: Данилевский, Данов, Кравцов, Тищенко, Шварцман, Швец

МПК: B01J 8/18

Метки: псевдоожиженным, реактор, слоем

...днище имеет диаметр, равный 2 - 3 диаметра меньшего основания усеченного конуса. Напротив патрубка ввода соосно установлен цилиндрический карман б отверстием вверх.Ось цилиндрического кармана б расположена выше оси патрубка 4.на величину 0,3 - 0,6 диаметра меньшего основания конуса конического днища 3 реактора. Патрубок 4 соединен с патрубком 7 подачи технического кремния в реактор и патрубком 8 подачи псевдоожижающего агента (хлористого водорода) в реактор. На внешней поверхности корпуса 1 размещена теплообменная рубашка 9, Внутои корпуса 1 размещены чехол 10 для термопары и электронагреватель 11.Реактор работает следующим образом.Исходная твердая фаза - технический кремний - подается по патрубку 7 в поток псевдоожижающего агента...

Номер патента: 1578592

Опубликовано: 15.07.1990

Автор: Тищенко

МПК: G01N 15/08

Метки: воды, перемещения, почве, самописец, скорости

...цепь реле 9 и 7, так как последнее включено через контакты 17, Далее все происходит аналогично. При последующем замыкании водой каждой нечетной пары электродов реле 17 срабатывает, а при замыкании четной пары отключается. Таким образом, на ленте самописца появляется ступенчатая запись регистрации моментов прохождения. фронта воды через разные глубины почвы,При замыкании последней пары электродов срабатывает репе 25, отключающее реле 7, а также цепь, по которой поступает питание в схему, в результате чего обесточивается обмотка реле 28 и цепь размыкается. Формула изобретения Самописец скорости перемещения воды в почве, включаюший пару электродов, соединенных с регистратором, о т л и ч а ю щ и й с я тем, что, с целью повышения точности...

Номер патента: 1578337

Опубликовано: 15.07.1990

Авторы: Тищенко, Ялевский

МПК: E21C 41/16

Метки: длинном, забое, кровлей, очистном

...пространства с помощью установки искусственных целиков позволяет перераспределить нагрузку пород кровли с краевой части пласта на целики, и при ширине приэабойного пространства, равной длине зоны опорного давления, эти нагрузки воспринимаются целиками. В результате при первичных и периодических осадках пород кровли максимум опорного давления формируется над гидрофицированными целиками 5, а интенсивность проявлений горного давления в очистном забое снижается. Для обеспечения устойчивости пород непосредственной кровли в призабойном пространстве может применяться специализированное оборудование для механизации процесса возведения. анкерной крепи.При разработке нарушенных пластов вдоль сместителя предварительно проводят разрезные печи 8...

Номер патента: 1577861

Опубликовано: 15.07.1990

Авторы: Марченко, Моисеев, Тищенко

МПК: B05B 9/04

Метки: аэрозоля, закрытом, помещении, рассеивания

...9,предупреждающим прокручивание верхнего диска 11, Опускаясь, диск 11 постепенно усиливает давление на выпускеные клапаны 6 баллончиков 5, Под действием его клапана опускаются и открывают. отверстия, через которые из баллончиков во внешнюю среду устремяется аэрозоль, Формируя Факел, В видутого, что ниже резьбы 13 имеетсясвободное место диаметром, равнымдиаметру отверстия 12, а нижние концы направляющих штырей 9 выходят иэотверстий 10, верхний диск начинаетпроворачиваться с частотой вращениядиска 4, 5 15778Вследствие того, что нижний диск 4 вращается не часто, аэрозольные факелы, не изменяясь по Форме и величине перемещаются по горизонту поме 15 щения. В это время частицы аэрозоля, разлетаясь по воздуху, равномерно насыщают его...

Номер патента: 1576339

Опубликовано: 07.07.1990

Авторы: Бухал, Прибыш, Семирог-Орлик, Тищенко, Штейн, Яценко

МПК: B28B 11/00

Метки: бетонных, поверхности, смесей

...системы 7 и противовеса 8, массу которого можно менять, Механизм отвода щеток 2 выполнен в виде трособлочной системы 9 с противовесом 10. Трос системы 9 закреплен одним концом к каретке 1, а другим к силовому цилиндру 11, закрепленному на раме 4, Прижимные блоки 12 крепятся на конце валов 13 торцовых щеток 2 посредством подшипника ЗО 14. Блоки 12 имеют обоймы 15 с пазами для прохода каната трособлочной системы 7, фиксирующего от поворота обойму 15.Для чистовой обработки поверхности изделий служат две наклонные цилиндрические щетки 16, установленные на раме 35 4 посредством двуплечих рычагов 17.Подвод цилиндрических щеток 16 осуществляется трособлочной системой 18, прикрепленной к свободным концам рычагов 17 и противовесов 19, Их...

Номер патента: 1575187

Опубликовано: 30.06.1990

Авторы: Суярко, Тимонькин, Тищенко, Ткаченко, Тюрин, Харченко

МПК: G06F 11/16

Метки: кодовых, последовательностей

...адрес следующего (второго) эталона с выходов 1,1 блока 1 постоянной памяти, Этот адрес устанавливается на адресных входах блока 1 постоянной памяти по выходам счетчика 2, Таким образом, на выходе 1.3 блокапостоянной памяти устанавливается значение очередного эталона, на выходе 1,1 - адрес ячейки памяти со значением следующего эталона, а на выходе 1,2 - значение "1", По импульсу на выходе 7.2 распределителя 7 вновь устанавливается триггер 12 и записывается в регистр 3 значение очередного эталонного сигнала с выходов 1.3 блока 1 постоянной памяти. Это новое значение эталона с выходов 3,1 регистра 3 поступает на вторую группу входов первого блока 5 сравнения, на первой группе входов которого выставлена информация,с группы 21 входов...

Номер патента: 1572845

Опубликовано: 23.06.1990

Автор: Тищенко

МПК: B60L 3/04

Метки: замыкания, защиты, короткого, состава, токов, электроподвижного

...на напряжение тягово .го; двигателя 5, Контакты 12 промежуто ного реле включены последовательно с бмоткой 13 опускания электропневма ического реле 14 механизма подъема и опускания токоприемника. Для предотвращения влияния работы устроиства защиты на другие схемы управления других секций при многосекционном эЛектроподвижном составе предусмотрен диод 15, связывающий обмотку 13Ф35 с общей цепью управления этими обмогками.Устройство работает следующим обРазом.При коротком замыкании в любом месте силовой цепи по кабелю 2 идет ток короткого замыкания. Геркон 6 срабатывает и подает питание на обмотку реле 7 времени, благодаря чему замыкаются контакты 8. После снятия напряжения в контактной сети от действия защиты тяговой подстанции реле 10...

Номер патента: 1571430

Опубликовано: 15.06.1990

Авторы: Дунец, Полищук, Пытель, Тищенко, Федорчук

МПК: G01K 15/00

Метки: инерции, показателя, тепловой, термодатчика

...- к )ц (ц- ц)е"ф)где К - коэффициент усиления усилителей 1,9;- напряжение на выходе термондатчика, пропорциональноеисходной (начальной) температуретермодатчика;1 - напряжение на выходе термодатчика, пропоциональное высшей температуре;- постоянная времени термодатчика;й - текущее время.В момент времени , когда выходной сигнал дифференциального усилителя 9 достигает значения 1,(С),равного первому опорному уровню611, = К Н+ (Ц)е"= К( + Е), (2) 1срабатывает первый компаратор, открывается ключ 3 и на вход счетчика 18 импульсов начинают поступать импульсы от генератора 17 счетных импульсов.В момент времени, когда выходной сигнал дифференциального усилителя достигает второго опорного уровня Б , срабатывает второй компаратор и закрывает...

Номер патента: 1569964

Опубликовано: 07.06.1990

Авторы: Пархоменко, Тищенко, Чапичо

МПК: H03F 3/217, H03K 7/08

Метки: широтно-импульсный

...элемента переключателя коммутатора 8 поступает на инвертирующий вход порогового элемента 6,Н результате интегрирования напряжения е с постоянной времени - К, С на выходе интегрирующего элемента 5 будет формироваться линейно уменьшающее напряжение, Приуменьшении напряжения до урания переключения порогового элемента 6, равного е, на его выходе возникает напряжение низкого уровня, переключаются переключатели коммутатора 8 и ка иквертирующий вход интегрирующего элемента 5 и ка инвертирующйй вход порогового элемента 6 с выходов коммутатора 8 подается напряжение е, процесс интегрирования будет протекать в обратном направлении, т.е.на выходе интегрирующего элемента 5 будет Формироваться линейно возрастающее напряжение до уровня...

Номер патента: 1569763

Опубликовано: 07.06.1990

Авторы: Жилинский, Калениченко, Тищенко, Тяпкин

МПК: G01W 1/18

Метки: влажности, воздуха, значением, известным, пара, смеси

...камеры или нагнетания атмосферного воздуха создают в ней необходимое исходное разрежение (давление), после чего вводят перегретый до заданной в камере температуры водяной пар до тех пор, .пока общее давление смеси.в камере на становится равным заданному значению, а.зятем по приведенной формуле вычисляют истинное парциальное давление пара в полученной смеси. По известным15697 бЭ Формула изобретения дР Рс Р Р Составитель С, 1 Пдин Техред Л,Сердюкова Корректор С.Рекмар Редактор И. щербакЗаказ 1447 Тирая 345 Подиси е ВНИИПИ Государственного комитета по изобретениям и открытиям ири ГК 11 Т СССР 113035, Москва, Ж, Раущская иаб., д4/5Производственно-издательский комбииаг "Патент", г.ужгород, ул. Гагарина,101 значениям парциального...

Номер патента: 1569704

Опубликовано: 07.06.1990

Авторы: Выдыборец, Концевич, Лебедева, Михайличенко, Тищенко

МПК: G01N 33/48

Метки: диагностики, дифференциальной, заболеваниями, истинной, легких, неспецическими, обусловленного, полицитемии, симптоматического, хроническими, эритроцитоза

...хранят до момента исследования.Навеску эритроцитов, например,500 мг количественно переносят в пикнометр на 25 мл и озоляют в смесиконцентрированных серной и хлорнойкислот (1,"1) при 300-350 С на песочной бане, Озоленные пробы доводятбидистиллированной водой до метки25 мл и проводят атомно-абсорбционноеспектрофотометрирование уровня железа, меди, марганца, кобальта и цинка,Статистическая обработка результатов исследований показала, что дляистинной полицитемии характерно увеличение уровня марганца в среднемна 1,24+0,07, а нижний диагностический уровень (М й й ) 1,1, среднее значение увеличения уровня цинка 1,26+0,05, а нижний диагностический уровень 1,15,Для симптоматического эритроцитоза, обусловленного ХНЗЛ, характерноуменьшение уровней...

Номер патента: 1569579

Опубликовано: 07.06.1990

Авторы: Салюков, Тищенко, Феликидис

МПК: G01G 23/36

Метки: веса, учета

..."0" н состояние "1" значения на выходе 0" таймера 31 ) формиронатель 29 Формирует импульс, устанавливающий в состояние Ол нсесчетчики 25-28,При каждом прохожцении объекта.взоне датчикан счетчик 3 поступитсерия импульсов, число которых соответствует теоретическому весу.объекта, а н один нз счетчиков 25-28поступит импульс, соотнетствукщий наличию объекта в зоне датчика 1.Таким образом, в счетчике 3 накапливается и отобрзжается блоком 41569579 индикации вес продукции с начала суток, в счетчике 25 суточное числоИа в счетчиках 26 - 28 -.число. объектов в течение первой, второйи третьей смен - ИВ течение суток с помощью переключателя 30 блока 16 и пусковой кнопки6 можно осуществить считывание любого из счетчиков 26-28 с...

Номер патента: 1569578

Опубликовано: 07.06.1990

Авторы: Салюков, Тищенко, Феликидис

МПК: G01G 23/36

Метки: весоизмерительное

...прохождения их под датчиком15 положения составит 21, (фиг,2),Расширитель 34 импульса обеспечиваетформирование импульса длительностью1,51 При прохождении под датчиком 5 1 О 5 20 25 30 35 40 6объект 3 (фиг,2) проходит через грузоподъемную платформу 1 транзитом, Сигнал с единичного выхода триггера 9 поступает на вход элементаИ 23, на другой вход которого черезинвсртор 32 поступает сигнал от датчика 2 положения, При сходе объекта3 с платформы на выходе элемента И 23формируется импульс (Фиг,2,вых,23),который устанавливает в состояние"О" триггер 19 и запускает контрол-,.лер 14 по второму управляющему входуна перепись последовательностью импульсов Г информации через контроллер 14 со счетчика 6 (п) го объекта в счетчик 7 суммарного веса....

Номер патента: 1569428

Опубликовано: 07.06.1990

Авторы: Довженко, Козлов, Соколов, Тищенко, Черепов

МПК: F04C 19/00, F04C 7/00

Метки: жидкостно-кольцевая

...втулкой 7. Периферийные участки лопаток 6 соединены между собой торцовыми бандажами 8. На торцовых крышках 2 и 3 выполнены клапанные отверстия 9, расположенные по радиусу.Бандажи 8 выполнены в виде дисков с профилированными прорезями 10, сообщающими торцовые. зазоры с межпопаточными камерами 11, причем ширина перемычек между соседними прорезями 10 бандажа 8 на радиусе расположения клапанных отверстий 9 превыша 30 ет диаметр последних, расстояние от центра колеса 5 до верхней кромки прорезей 10 не меньше расстояния от центра колеса 5 .до наиболее удаленной точки кромки нагнетател ного окна 4, при этом нижняя кромка прорезей 10 выполнена на радиусе, равном радиусу. втулки рабочего колеса 5.Машина работает .следующим образом.Рабочая среда...

Номер патента: 1566442

Опубликовано: 23.05.1990

Авторы: Белаш, Журенко, Скрипка, Тищенко

МПК: H02H 7/08

Метки: анормальных, защиты, режимов, электродвигателя

...загрузки, его контакт 16 в цепи, шуннирующей кнопку 14 включения, замыкается, Электродпгатель работает нормально.501:ели при включении произошел обрыв)дзы сети, например той, в которуюквючен датчик 1 тока, блок 5 контроля минимальной токовой загрузки не рсагирует, его реле 11 не срабатывает, а контакт 1 Ь реле 11 в цепи,шунтирунц)ей кнопку 14 включения, невакастся, Магнитный пускатель 12и вове прекращения воздействия на кнопку 14 включения обесточиваетсяего контакты 19 и цепи двигателя 20 и блок-контакты 15 н цепи, шунтирующей кнопку 14 включения, размыкаются, Двигатель 20 отключается от сети,Если произошел обрыв одной из фаз, и которые не включен датчик тока, то величина тока в фазе, в которую ключе датчик тока, соответствует...

Номер патента: 1565928

Опубликовано: 23.05.1990

Авторы: Волков, Володина, Койков, Лучинина, Мадеев, Скурат, Струговец, Тищенко

МПК: D21H 27/12

Метки: бумаги, электроизоляционной

...обезвоживания бумажной массы.2 г размолотой до степени помола 98,0- 98,5 ШР целлюлозы разбавляют в 1 л деоионизированной воды, вводят малеиновый ангидрид или спирты, или пропионовую кислоту в количествах, укаэанных в табл, 1, Массу перемешивают в течение 15 мин вмешалке при 3000 об/мин. Затем закрывают среднюю трубку прибора Шоппер-Риглера снизу пробкой, чтобы фильтрат мог стекать только через боковое отверстие, Хо рашо перемешанную массу (1 л) иэ мешалки выливают в прибор, поднимают уплотнительный конус и отмечают по секундомеру время истечения ЗОО мл воды. Результаты обезвоживания представлены в табл. 1. Все 10 опыты проводят при 20 й 2 С. П р и м е р 2, Целлюлозу распускают.раэмалывают до степени помола 98,5 ШР,оразбавляют до...

Номер патента: 1562408

Опубликовано: 07.05.1990

Авторы: Бобрышев, Ошер, Тищенко, Устенко

МПК: E02F 3/40

Метки: ковш, погрузчика

...3 с выступами 4 на режущей кромке 5, кинематически соединенный с рыча ом б привода 15его возвратно-поступательного перемещения, выполненного в виде вибраторазакрепленного на стенке 2 ковшакоторый шарнирно закреплен на внешней стороне передней стенки 2, которая выполнена с прорезью 8 для размещения рычага б, нож 3 установленпараллельно плоскости передней стенки2 и охвачен двумя парами валиков 9,оси 0 и 11 вращения которых параллельны оежущей кромке 5 ножа 3, разнесены вдоль его плоскости и закреп в ,лены на передней стенке 2, оси 11передней пары роликов 12 годпружиненыв вертикальной плоскости относительно .ЗОпередней стенки 2.Ковш рабо-ает следующим образом.,Ковш 1 подводится к погрузочномуматериалу, включается вибратор 7, нож3...

Номер патента: 1562351

Опубликовано: 07.05.1990

Авторы: Аверченко, Ряполов, Тищенко

МПК: C10B 29/08

Метки: анкераж, батареи, коксовых, печей, поперечный

...стяжек. Колонны 1 имеют рядпружинных устройств 4 для силовоговоздействия через арматуру печи наее кирпичную кладку. В зоне каждогостяжного устройства между каждой анКерной колоннойи печью установлена опора 5. Эта опора 5 выполненатаким образом, что со стороны печиона имеет опорную поверхность 6,4 ОПрофиль которой соответствует профилю наружной поверхности кладки печи,а со стороны анкерной колонны 1 имеет плоскую вертикальную ппощадку 7.Иа анкерных колоннах 1 выполнены вьгступы (упоры) 8, поверхность 9 которых, обращенная к опорам 5, выполненавыпуклой, горизонтальной, цилиндрической.Работа поперечного анкеража про.исходит следующим образом.При сокращении (зимой) или удлинении (летом) стяжек 2 происходиттакже сокращение или...

Номер патента: 1557326

Опубликовано: 15.04.1990

Авторы: Крылов, Назаренко, Тищенко

МПК: E21D 11/14

Метки: выработок, горных, крепь

...штырей 2 и затяжек 5 крепь сразу вклю.30 чается в работу. В процессе реализации перемещения кровли выработки происходит разрушение пород, Однако, если при обычной схеме работы крепи, жесткой или податливой, разрушенная порода прижималась к ней и вынуждала ее35 перемещатьсяввиду возникновения значительных давлений, то в данном случае она будет заполнять зазоры.Кроме тогопри данном режиме ра 40 боты крепи происходит дополнительное разрушение породы, что обусловлено сосредоточенным характером приложения реакции крепи на массив, Это, с одной стороны, способствует более интенсив ному дроблению породы, что немаловажно в данном случае, так как разрушенная порода должна будет проходить в щели между массивом и крепыш, а с другой стороны,...
