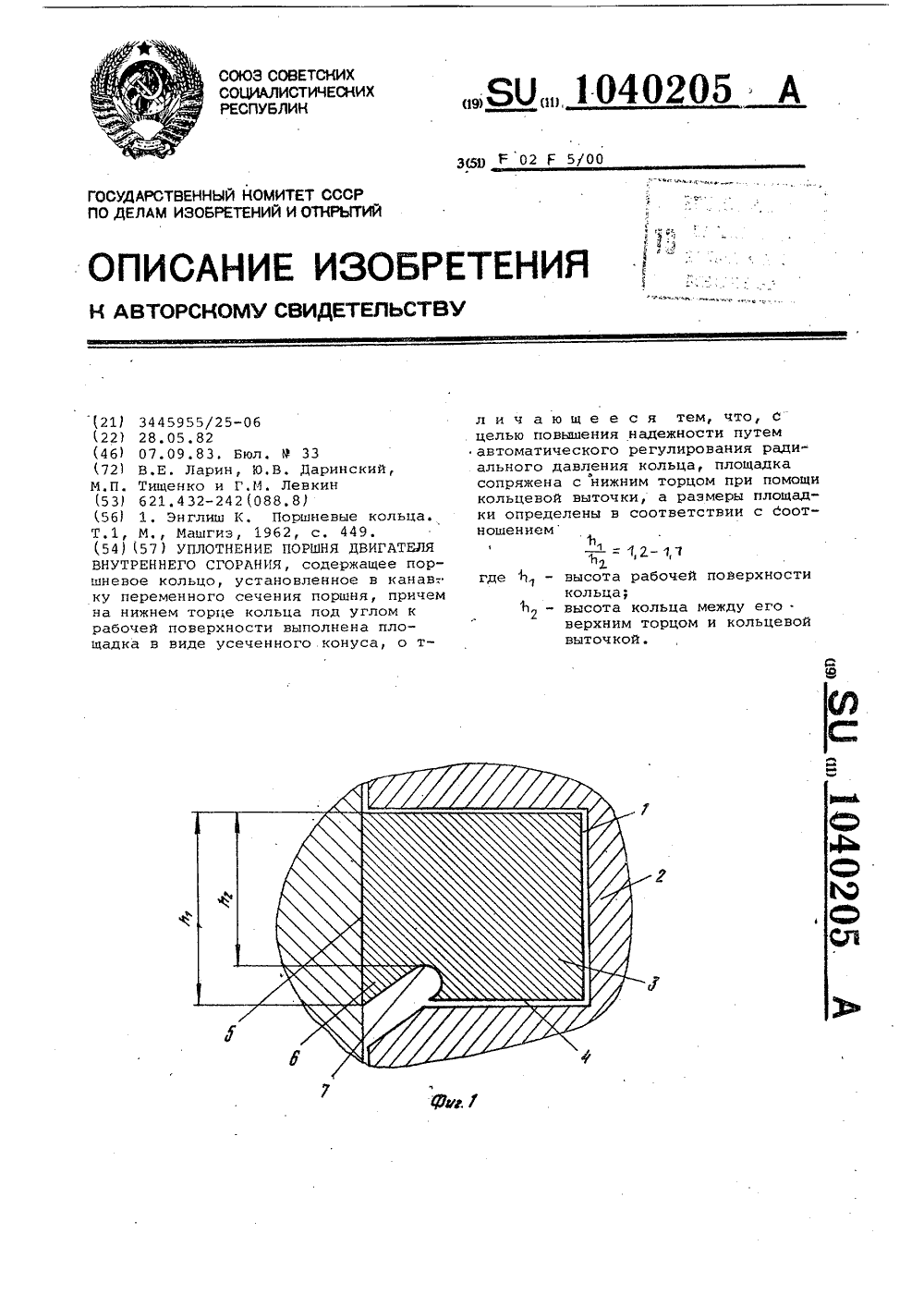

Уплотнение поршня двигателя внутреннего сгорания
Номер патента: 1040205
Опубликовано: 07.09.1983
Авторы: Даринский, Ларин, Левкин, Тищенко
МПК: F02F 5/00
Метки: внутреннего, двигателя, поршня, сгорания, уплотнение
...вследствие чего снижаетсянадежность уплотнения.Целью изобретения является повышение надежности путем автоматического регулирования радиального давле 20ния кольца,Поставленная цель достигается темРчто в уплотнении поршня двигателявнутреннего сгорания, содержащемкольцо, установленное в канавку пере-менного сечения поршня, причем нанижнем торце кольца под углом к рабочей поверхности выполнена площадкав виде усеченного кон са, площадкасопряжена с нижним торцом при .помощикольцевой выточки,.а размеры площадки определены в соответствии с соотношением 352где Ь - высота рабочей поверхностикольца;высота кольца между его верм ,хним торцом и кольцевой выточкой.На фиг. 1 показано уплотнениеЪпоршня при . = 1,2; на фиг.2,2 то же, приЪ 11,7,2В...
Сталь
Номер патента: 1039979
Опубликовано: 07.09.1983
Авторы: Азбукин, Левитский, Повышев, Тищенко, Янушкевич
МПК: C22C 38/26
Метки: сталь
...сущности и достигаемому эффекту является сталь 2), содержащая, вес. %:Углерод+азотКремний 20 МарганецХромМолибден .НиобийИттрийЖелезо 79 3Недостатком стали являются высокаякоэрцитивная сила и низкие тяговые характеристики.Белью изобретения является снижение коэрцитивной силы и повышение тяговых характеристик стали.Поставленная цель достигается тем, что описываемая сталь, содержащая угле- род, кремний, хром, ниобий, иттрий, азот, железо содержит компоненты в следующем соотношении вес. %:Углерод 0,005-0,02 Кремний 0,5-1,0 Хром 17,0-19,0 Ниобий 0,05-0,30 Иттрий 0,01-0,10 Азот 0,005-0,015 Железо Остальное (.;таль может содержать примеси, вес,%: Сера ,йо 0,01Фосфор йо 0,01Т а блица 2 Предл оО 5 аемая 0 3 19 20 6 То 3 5 142 Извес Склонна...
Шихта для изготовления огнеупорного припаса
Номер патента: 1039924
Опубликовано: 07.09.1983
Авторы: Бандур, Гринева, Мельник, Семченко, Тищенко
МПК: C04B 33/22
Метки: огнеупорного, припаса, шихта
...материала, обладающего высокими связующими способностями, повышает прочность изделий после сушки: и улучшает спекание. При введении в массу вышеуказанных добавок расплав появляется при более низких температурах, чем без них.Введение соапстока, являющегосягидрофобным поверхностноактивным веществом, способствует повышению механической прочности изделий а счет .того, то, адсорбируясь на частицах массы своим полярным нонцом, он повы,шает пластичность массы, снижает межзерновое трение и обратное расширение прессовок, цто повышает их плотность и, в конечном итоге, механическую прочность, Использование соапстока, являющегося отходом мыловаренного производства, способствует охране окружающей среды и созданию безотход ной...
Устройство для измерения температуры
Номер патента: 1037086
Опубликовано: 23.08.1983
Авторы: Дунец, Ковальчук, Полищук, Пытель, Тищенко
МПК: G01K 7/22
Метки: температуры
...счетчика;"а,выход соединен с информационным входом двоично-десятичного счетчика,блок 9 сравнения кодов и мультиплексор 10, управляющий вход которогочерез блок сравнения кодов соединенс выходом двоично-десятичного счетчикка, информационный вход - с преобра-.зователем сигнала термодатчика во 60временной интервал, а выходы - свходами установки в 0 ф и в ф 9декад двоично-десятичного счетчика.Устройство работает следующим об, разом. 65 Выходной сигнал термодатчика преобразуется в интервал времени, управляющий работой ключа для прохождения .импульсов с генератора счетных им-. пульсов на двоично-десятичный и двоичный сЧетчики. Подсчитанное счетчиком количество импульсов определяет адрес в постоянном запоминающем устройстве. Под каждым...
Светосигнализатор
Номер патента: 1037018
Опубликовано: 23.08.1983
Авторы: Ларин, Мустафа, Тазенков, Тищенко
МПК: F21V 25/02
Метки: светосигнализатор
...29 черезтиристоры 12 и 13, основной 5 и резервный фотоавтоматы соединены своими,выводами 6. и 10 через сопротиваеныя 20 и 22 с управлякщими элект родами тиристоров 12 и 13. Питанйе фотоавтоматов 5 и 8 осуществляетсячерез контакты 17 и 19 от выпрямителя 11, включенного между "нулем" .и"фазами" через контакты 15 и 16 ) 5 магнитного .пускателя 14. Блок диодов имеет диоды 25 и 26.Логический блок. управления содержит ключи 12 и 13, реле 18, резисторы 20 - 22, диоды 23 и 24 и кон денсатор 27. Светосигнализатор обслуживаемой РРС фиг. 2, содержит входные магнитного пускателя 14 и контакт19, реле 18 напряжение постоянноготока подается на основной фотоавтомат. 5 и дополнительный 8. При отсутствии или при пропадании ) напряжения фазы на клемме...
Прокатно-ковочный стан
Номер патента: 1036412
Опубликовано: 23.08.1983
Авторы: Березин, Выдрин, Дремин, Тищенко
МПК: B21B 13/18
Метки: прокатно-ковочный, стан
...уменьшать частоту движения прокатной клеч 12 3ти, что ведет к потере производительности стана,Длительный контакт валков с обрабатываемым металлом способствуетбыстрому его охлаждению, что недопустимо при прокатке малопластичных материалов.Целью изобретения является снижение расхода энергии и повышениепроизводительности стана, а такжеограничение угла качания опорыотносительно рабочего валка и восстановление их взаимного положенияпосле отрыва валка от деформируемого металла,Указанная цель достигается тем,что прокатно-коночный стан, содержащий установленную с возможностью возвратно-поступательногодвижения прокатную клеть с размещенными в ней раЬочими валками сосями и подушками, стойку с шарнирно закрепленными на ней штангами,...

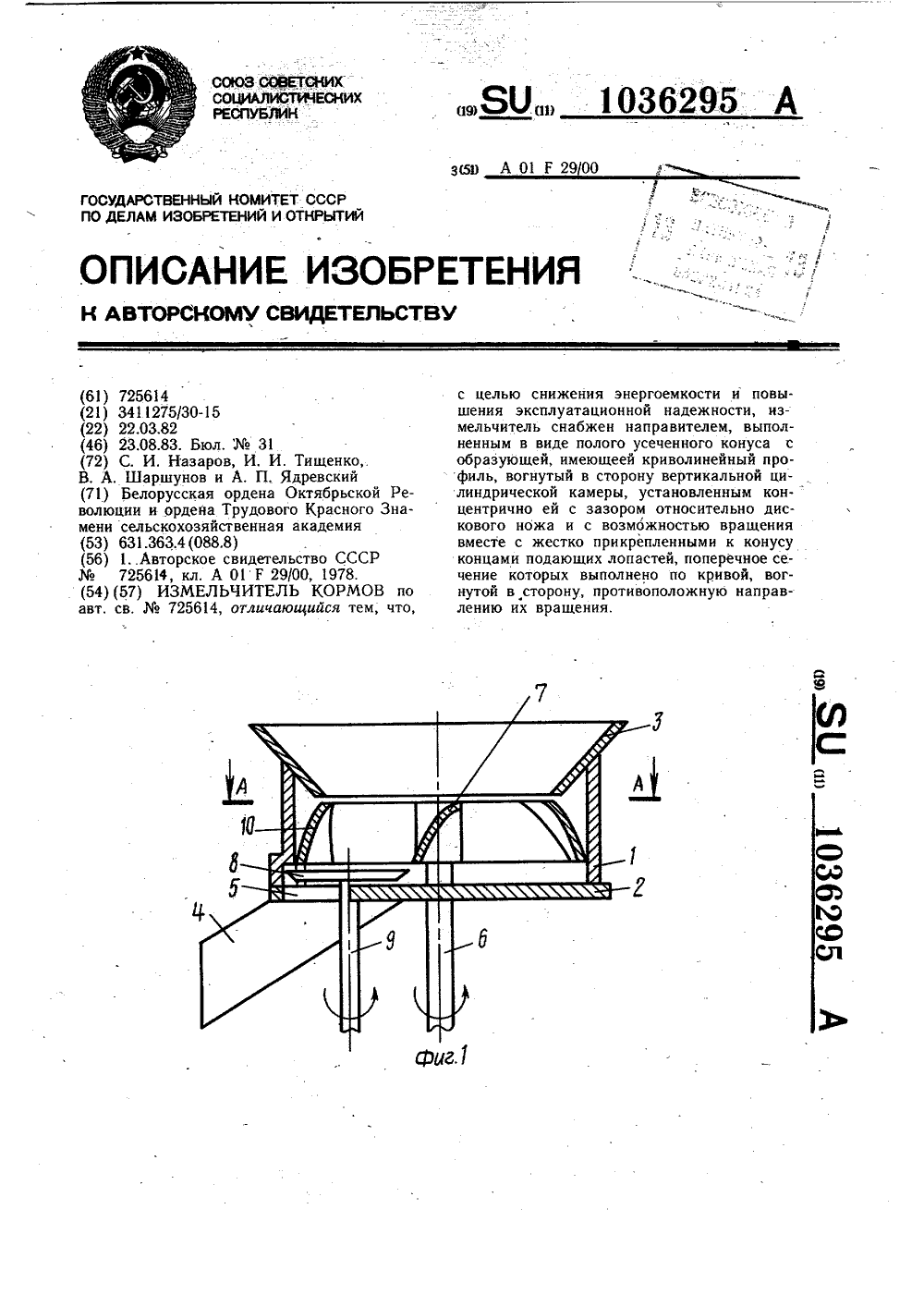

Измельчитель кормов
Номер патента: 1036295
Опубликовано: 23.08.1983
Авторы: Назаров, Тищенко, Шаршунов, Ядревский
МПК: A01F 29/00
Метки: измельчитель, кормов
...в сторону вертикальной цилиндрической камеры, установленным концентрично ей с зазором относительно дискового ножа и с возможностью вращения вместе с жестко прикрепленными к конусу концами подающих лопастей, поперечное сечение которых выполнено по кривой, вогнутой в сторону, противоположную направлению их вращенияНаличие направителя позволяет исключить контакт движущихся корнеклубнеплодов с неподвижной стеенкой камеры измельчителя, т.е. тем самым исключается возник новение сил трения между ними и камерой. Такая форма поверхности усеченного конуса и подающих лопастей предотвращает проворачивание различных по размерам корнеклубнеплодов в связи с тем, что способствует более качественному защеплению отдельных корнеклубнеплодов при...
Трехканальное мажоритарно-резервированное устройство
Номер патента: 1035608
Опубликовано: 15.08.1983
Авторы: Газук, Псарев, Резник, Тищенко
МПК: G06F 11/18
Метки: мажоритарно-резервированное, трехканальное
...к вцходу мажоритарного элемента контрольного разряда, входы которого подключены к выходам контрольныхразрядов резервируемого блока каждогоканала, второй вход второго элементасравнения подключен к выходу первогоблока свертки, входы которого пораз рядно подключены к выходам мажори тарного блока,На Фиг,1 приведена блок-схемаустройства; на Фиг.2 -схема выполнения мажоритарного элемента; на Фиг.3 схема коммутатора. Устройство ( Фиг.1) содержит в каждом канале резервируемый блок 1 сконтрольным разрядом 2 по модулювторой блок 3 свертки, первый эле-мент ч сравнения, коммутатор 5, элемент И 6 и общие для трех каналовмажоритарный блок 7, первый блок 8свертки, второй элемент 9 сравнения,мажоритарный элемент 10 контрольногоразряда,Иажоритарный блок...
Устройство для контроля шероховатости поверхности
Номер патента: 1033863
Опубликовано: 07.08.1983
Авторы: Дерюгин, Осовицкий, Сотин, Тищенко, Цеснек, Челяев
МПК: G01B 11/30
Метки: поверхности, шероховатости
...выполняющую функции элемента оптической связи приемника и источника с контролируемой поверхностью через две диэлектрическиепленки, нанесенные одна на контролируемую поверхность 1 а другая - на основание элемента связи. Элемент связивыполнен в виде прямоугольной призмы АР, причем его основанием служит гипотенузная грань2 1 . 5 1 О 15 20 25 ЗО 5 5 О 5 Целью изобретения является повышение информативности результатов измерений и расширение диапазона контролируемых поверхностей.Указанная цель достигается тем, чтов устройстве, содержашем, расположенные по одну сторону от контролируемойповерхности, источник и приемник излучения и устанавливаемый на нее черездве диэлектрические пленки оптическийэлемент связи, последний выполнен в виде тела...
Сплав
Номер патента: 1033567
Опубликовано: 07.08.1983
Авторы: Басаргин, Беляков, Бреус, Вайнштейн, Гиндин, Дедюкин, Захаров, Каблуковский, Левинзон, Лякишев, Морозов, Степанов, Тищенко, Тулин, Чернышев, Шувалов
МПК: C22C 38/40
Метки: сплав
...растворе, и засчет этого улучшает инварные характеристики сплава. При содержании алюминия менее 0,005 вес.ь не достигаетсянеобходимая степень раскисления сплава и не обеспечивается получение низкого ТКЛР. Увеличение содержания алюминия более О, вес.4 способствуетувеличению в сплаве содержания недеформирующих неметаллических включений 55при окислении алюминия атмосфернымвоздухом в процессе разливки сплава,Кроме того, при содержании алюминия 67 4более 0, вес.Ф резко ухудшается технологичность металла при горячей пластической деформации (увеличивается количество рванин и трещин) эа счет выделения нитридов алюминия, а также ухудшается свариваемость сплава.Титан обладает высоким средством к азоту и уменьшает содержание азота в твердом...
Очиститель вертикальных цилиндрических решет
Номер патента: 1033233
Опубликовано: 07.08.1983
Авторы: Завгородний, Заика, Мазоренко, Тищенко
МПК: B07B 1/46
Метки: вертикальных, очиститель, решет, цилиндрических
...изобретения является упрощение конструкции, очистителя при одновременном повышении качества очист ки при различных режимах вращениярешета.Эта цель достигается теа, что вочистителе вертикальных цидиндрических решет, включающем цилиндрический.кожух, внутри которого закрепленыячейки с наклонной относительно образующей кожуха направляющей поверхностью и очистительными элементами,выполненными в виде тел вращения, .каждая из ячеек в плане выполнена ввиде кольца, внешний диаметр которогоравен диаметру кежуха, причем ячейкивдоль образующей конуса равнорасположены относительно друг друга,Кроме того, тела вращения выполиены в виде эллипсоидов.На фиг.1 показана конструктивИаясхема очистительной машины с вертикальным цилиндрическим решетом...
Устройство для сортировки сыпучего материала
Номер патента: 1033229
Опубликовано: 07.08.1983
Авторы: Заика, Мазоренко, Миняйло, Рыбалко, Рябков, Тищенко
МПК: B07B 1/26
Метки: сортировки, сыпучего
...из отражателей уста" 55 новлен внутри решета, а другой - на сопловом насадке.Кроме тово, перегородки насадка закреплены в последнем шарнирно, а поверхности скребковых отражателей .в плане имеют параболическую Форму.На фиг,1 показана конструктивная схема устройства для сортировки сыучего материала; на Фиг,2 - разрез -Ъ на фиг.1 на Фиг.3 - трубка с сойловьи насадком; на фиг.4 - перегородка соплового насадка; на Фиг.5- схема движения потока воздуха в скребковых отражателях.Устройство для сортировки сыпучего материала, содержит цилиндрическое решето 1 в неподвижном кожухе 2, приспособление для очистки в виде нагнетающего вентилятора 3, соединенного гибким шлангом 4 с неподвижной, расположенной вдоль образующей с. наружной стороны решета 1...
Устройство для непрерывной намотки нитевидного материала, преимущественно проволоки, на катушки
Номер патента: 1031552
Опубликовано: 30.07.1983
Авторы: Винницкий, Гохберг, Джаналиев, Тищенко
МПК: B21C 47/04
Метки: катушки, намотки, непрерывной, нитевидного, преимущественно, проволоки
...поворота вокруг оси,параллельной оси головки, и взаимодействия одним плечом с кажем изшпинделей катушек, а ролик закреплен на другом плече снизу рычага свозможностью отклонения в сторонуоси головки.Привод поворота рычага с ременнойпередачей может быть выполнен в видегруза с прикрепленной к нему и пере.кинутой через блок гибкой нитью,связанной с этим рычагом.На Фиг. 1 представлена схема.устройства; на фиг. 2 - револьверная головка с отводящим рычагом 1на фиг. 3 - отрезной механизм, на 0Фиг, 4 - схема устройства, поперечный разрез; на фиг, 5 - вид Ь 1на Фиг. 4.устройство содержит привод,вращения катушек, выполненный в виде ремня 1, охватывающего ведущий шкив 2,установленный соосно чистовому барабану 3, и шкив 4, закрепленный...
Способ определения показателя тепловой инерции термопреобразователя
Номер патента: 1030670
Опубликовано: 23.07.1983
Авторы: Ковальчук, Пытель, Тищенко
МПК: G01K 15/00
Метки: инерции, показателя, тепловой, термопреобразователя
...скачка на термопрезмереиии выходногоР сигнала термойреобразователя, определении промежутка времени между моментами равенства выходного сигнала термопреобразователя двум опорным уровням Я ии вычис-лении показателя тепловой инерциипо формуле, отличающ и й с я тем, что, с целью повышения точности определения показателя тепловой инерции термопреобраэователя, дополнительно задают третий опорный уровень Я, равный величине 2 Е - , определяют промежуток времени домежду моментамн равенства выходного сигнала термопреобраэователя второму и третьему опорным уровням, а величину показа- Я теля тепловой инерции термопреобразователя определяют по формуле1030670 Составитель В. КуликовРедактор Л. Гратилло Техреди.Гергель Корректор А, Ильин Заказ...
Устройство для измерения температуры и разности температур
Номер патента: 1029018
Опубликовано: 15.07.1983
Авторы: Гринец, Демин, Зайчик, Иванов, Тищенко
МПК: G01K 7/16
Метки: разности, температур, температуры
...потенциальные выводы термопреобразователя 2 сопротивления, переключающиеся контакты 13 и 14 переключателя,2 О участки реохорда 5: верхний вывод реохорда - движок, движок - нижний вывод.реохорда 5, Выходы блоков 11 и 12 . преобразования через усилитель 15, делитель напряжения, состоящий из двух 25 последовательно соединенных резисторов 16 и 17, через переключающий контакт 18 переключателя, фазочувствительный усилитель 19, подключены к двигателю 20, вал которого механически связан с движком реохорда 5. Потенциальные выводы компенсационного резистора 7 и термопреобразователя 3 подклочены соответственно к нормально открытым и нормально закрытым контактам 13 и 14 переключателя.К входам блоков 21 и 22 преобразования, выходы...
Дозатор жидкости
Номер патента: 1027524
Опубликовано: 07.07.1983
Авторы: Заповитряный, Коробейник, Тищенко
МПК: G01F 13/00
...выполнена в виде труб.ки с открытым концом, снабженнойрегулятором дозы, соединенным с системой переключения жидкости и газа 2Недостатком известного доэатораявляется низкая точиость дозированияи сложность конструкции, 25Цель изобретения - упрощениеконструкции дозатора.Указанная цель достигается тем,что в дозаторе жидкости, содержа.щем емкость для доэируемой жидкости, побудитель расхода газа, соединенный с емкостью для дозируемойжидкости, мерную емкость в виде трубки с открытым концом, канал подачижидкости, регулятор дозы, систему переключения, внутри емкости для дозируемой жидкости установлены вертикально канал подачи жидкости имерная емкость, причем мерная емкость расположена внутри подводящегоканала жидкости коаксиально, верх-40ний...
Пневматическое устройство для измерения линейных размеров
Номер патента: 1027515
Опубликовано: 07.07.1983
Авторы: Лесов, Тищенко
МПК: G01B 13/02
Метки: линейных, пневматическое, размеров
...измерительное сопло с шариком и пружину, удерживающую шарик 2 Ооколо сопла, пружина выполнена плоской с измерительным наконечникомна свободном конце, а сопло располо.жено нормально пружине в среднейее части.На чертеже показана принципиальная схема устройства,Устройство содержит плоскую пружину 1, шарик 2, измерительное сопло 3, канал 4 подвода воздуха кизмерительному соплу с дросселем 5,манометр б и измерительный наконечник7, расположенный ва свободном концепружины 1. Измерительное сопло 3 располагается нормально плоской пружине 1 в средней ее части. Пружина 1удерживает шарик 2 около измерительного сопла 3.Устройство работает следующим образом.Устройство ощупывает измерительнымнаконечником 7 контролируемое изделие(не показано) .При...
Устройство для тепловой обработки замасленной стружки
Номер патента: 1027498
Опубликовано: 07.07.1983
Авторы: Волощук, Воробьев, Качанов, Кича, Лизогубов, Максутов, Николаев, Тищенко, Филатов, Филимонцев, Фролов
МПК: F27D 13/00
Метки: замасленной, стружки, тепловой
...показано предлагаемое . 12, патрубок 14 емкость 11, патруустройство для тепловой обработкМбок и выбрасываются дымоеосом 30.замасленной стружки. , , Вода по трубопроводам 20 нагнеустройство содержит камеру 1 его- тается.в разбрызгиватель, откуда .раина топлива с боровом 2, иагре . выходит в виде завесы из Мелких каватюънув камеру 3 с приводниии ре- пель. При движении продуктов егорамвтк 4 йак 4 и 8, дымоотвода 6. . ния черезкапельную завесу в емкос 3 бороае 2 укреплен металлический е 0 ти 12 происходит нагрев водяныхколб 7, заноиненный стружкой 8 жа- капель и охлаждение продуктов сгореаМйкого металла. Короб 7 в ниж- рания. При падении капель вниз частьнее Фанате выполнен с отверстиями . иэ них попадает в карманообразную9,йвя...
Глазурь
Номер патента: 1025677
Опубликовано: 30.06.1983
Авторы: Баранова, Князев, Кривоносова, Левитский, Попова, Тищенко
МПК: C03C 9/00
Метки: глазурь
...сырья используют следующие материалы, мас,Ф: пер-О лит 20-29, нефелинэгиринполевошпатовые отходы 5-15, глину 11-21, датоли" товый концентрат 45-54.Приготовление глазури осуществляют известным способом без предваритель-ного фриттования. Измельчение осуществляют до остатка на сите 0056 О, 1"О,М, плотность глазурной суспен 677 2эии 1,5-1,58 г/смэ. Глазурь наносят на иэделия методом полива или распы" ления как при однократном, так и при двукратном способе обжига, При температуре обжига 960 С. глазурь хорошо разливается на изделии, имеет плотное сцепление с основой, КТР (6,16" 676) 10 град " П р и м е р 1, 8 шаровую мельницу загружают, г: перлита 290, нефелинэги е ринполевошпатовых отходов 50, глины 210, датолитового концентрата...
Устройство для отсчета положения подавателя стопы в резальной машине
Номер патента: 1025503
Опубликовано: 30.06.1983
Авторы: Бурмака, Гольдфарб, Мышко, Плоткин, Рыженко, Тищенко
МПК: B26D 7/01
Метки: машине, отсчета, подавателя, положения, резальной, стопы
...изобретения - повышение точности отсчета.Поставленная цель достигается тем, чтов устройстве для отсчета наложения подавателя стопы в резальной машине, содержащем линейку со шкалой, закрепленную налобовине машины, и бегунок с визирнойлинией, соединенный с подавателем, содержит дополнительные бегунки с визирнымилиниями, а линейка состоит из несколькихразмещенных одна над другой частей, приэтом каждый из бегунков установлен на соответствующей ему части линейки и связанс подавателем.Визирная линия каждого бегунка расположена на уровне соответствующей ему части линейки.На фиг. 1 изображено устройство, общий вид; на фиг. 2 - резальная машинас отсчетным устройством, фронтальная проекция; на фиг. 3 - план машины; на фиг. 4 -схема, поясняющая...
Устройство для определения объема сердца
Номер патента: 1022171
Опубликовано: 07.06.1983
Авторы: Белоус, Тищенко
МПК: G06F 15/42
...5, 5 и Ьв пере 1 тписыеаются затем по си гнал ам т а ктового генератора в общий регистр, в который из блока параметров также поступает информация о количестве введенного красителя Яили, в случае терморазбавления о количестве тепла К(Тз- Т ) , где Т- температура крови до введения охладителя; Т - температура введенной охлажденной жидкости; К - коэффициент, задаваемый таблицами как функция типа катетера количества вводимой жидкости, теплоемкоети жидкости и теп.прежде чем она достигнет сердца искорости. введения;Вычислитель вначале вычисляетминутный объем сердца по формулей 1 4 тв ТЛ0 - ., или О=а затем2 5емкость сердца по формуле У= -Юс)которые высвечиваются на цифровомтабло блока. индикации, Блок программы хранит команды для указанных...
Устройство для регулирования натяжения проволоки при намотке
Номер патента: 1021488
Опубликовано: 07.06.1983
Авторы: Мунсузбаев, Рябинин, Спивак, Спирин, Тищенко, Шлиомензон
МПК: B21C 47/00
Метки: намотке, натяжения, проволоки
...повышение качества проволоки путем регулирования ее натяжения в зависимости отмассы проволоки, находящейся на катушке,: Указанная цель достигается тем,что устройство для регулированиянатяжения проволоки, содержащеезлектропривод с датциком моментаи задатчиком интенсивности, снабжено датчиком массы проволоки, связанным с ним функциональным преобразователем и дифференцирующим звеном, при этом входы электропривода соединены с выходом датчика момента с выходом функционального преобразователя, а через дифференцирующее звено - с первым выходом задатцика интенсивности, второй выход задатчика интенсивности связан сфункциональным преобразователем,афункциональный преобразователь выполнен в виде последовательно соединенных между собой...
Возбудитель колебаний (его варианты)
Номер патента: 1021479
Опубликовано: 07.06.1983
Авторы: Левицкий, Нуждин, Тищенко, Шевченко
МПК: B06B 1/16
Метки: варианты, возбудитель, его, колебаний
...вала выполнены в виде шкивов разного среднего циаметра, на валу и на шкиве большего диаметра выполнена нарезка, образующаярезьбовое соединение, представпяющее собой механизм подачи вала.На фиг. 1 прецставлен возбуаитепь колебаний по первому варианту, поперечныйразрез; на фиг, 2 - воэбудитепь колебаний по второму варианту, поперечный разрез.Возбудитель колебаний по первому варианту содержит корпус 1, установпенныйв нем вап 2, взаимодействующие с последним механизм его подачи и механизмего возвратно-поступательного перемещения, включающий ведущую 3 и ведомую4 попумуфты,Механизм возвратно-поступательного перемещения снабжен охватывающим корпус 1 стаканом 5 и размещенными между последним и валом 2 и взаимодействующими с оаной иэ попумуфт...
Устройство для мойки корнеклубнеплодов
Номер патента: 1015885
Опубликовано: 07.05.1983
Авторы: Вагин, Кулагин, Назаров, Силаев, Тищенко, Шаршунов
МПК: A23N 12/02
Метки: корнеклубнеплодов, мойки
...и качество мойки корнеклубне плодов.Известно также устройство, включающее моечную ванну с диском, установленный в ней на вертикальном валу шнек, эаключенный в кожух, и 15 ороситель 21.Однако рабочий орган мойки корне-, плодов в видешнека не обеспечивает, необходимую производительность иэ-эа неудовлетворительного забора корне О плодов в ванне.Целью изобретения является повышение производительности мойки корнеклубнеплодов.Укаэанная цель достигается тем, что в устройство для мойки корнеклубнеплодов, включающем моечную ванну с диском, установленный в ней на вертикальном валу шнек, заключенный в кожух, и ороситель, вал снабжен радиальными штырями, расположенными по образующей каждого витка шнека, при этом шнек выполнен из...
Система смазки двигателя внутреннего сгорания
Номер патента: 1015088
Опубликовано: 30.04.1983
Авторы: Голованов, Даринский, Ларин, Тищенко
МПК: F01M 9/02
Метки: внутреннего, двигателя, сгорания, смазки
...а другим проводом 23 - через контакты 24 датчика 11 времени. Датчик 11 времени подключен к блоку 13 питания проводом 25 напрямую, а проводом 26 - через выключатель 27. Система работает следующим образом,При работе двигателя масло нагнетается насосом 2 из резервуара 1 через радиатор.3, фильтры 4 и 5 в главную масляную магистраль 6 и далее к трущимся деталям двигателя, после смазки которых масло попадает опять в резервуар 1, например в поддон двигателя. Одновременно часть масла из фильтра 4 поступает в частичнопоточный фильтр 20, очищается в нем и поступает в резервуар 1. Емкость 7 заполняют присадкой и включают выключатель 27. Часть присадки через входное отверстие 17 переливается в дозирующее устройство 8 и заполняет его. Поплавок...
Программируемый стабилизатор напряжения постоянного тока с изменяющейся полярностью
Номер патента: 1013929
Опубликовано: 23.04.1983
Авторы: Емец, Коломиец, Москаленко, Нечипоренко, Тищенко
МПК: G05F 1/56
Метки: изменяющейся, полярностью, постоянного, программируемый, стабилизатор
...а 60второй выход - к первому входу коммутатора. полярности, первый и второйвыходы которого соединены с нагрузкой, источник опорного напряжения,выход которого подключен к второму 65 входу цифроаналогового преобразователя, сравнивающе-усилительный элемент, первый вход которого соединен с выходом цифроаналогового преобразователя, регулирующий элемент, первый выход которого соединен с вторым входом коммутатора полярности, а первый вход подключен к выходу сравнивающе-усилительного элемента, регулируемый выпрямитель, первый вход которого подключен к сети переменного тока, а выход - к второму входу регулирующего элемента, подключенного своим вторым выходом к второму входу регулируемого выпрямителя, делитель выходного напряжения, введены...
Барабанные ножницы
Номер патента: 1013140
Опубликовано: 23.04.1983
Авторы: Иванченко, Тищенко, Холодов
МПК: B23D 25/10
Метки: барабанные, ножницы
...станину, верхний и нижний барабаны с закрепленными на них с возможностью поворота ножевыми балками с ножами, зубчатые колеса, планетарные механизмы с солнечными колесами и привод вращения, каждая ножевая балка верхнего и нижнего барабанов снабжена плоскими направляющими, при этом плоские направляющие верхних ножевых барабанов выполнены в виде выступов, а нижние - в виде пазов под соответствующие выступы; солнечные колеса планетарных механизмов связаны со станиной посредством упругих элементов.На фиг. 1 изображены барабанные ножницы, разрез; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - вид Б на фиг, 1; на фиг. 4 - разрез В - В на фиг. 1.Барабанные ножницы (фиг, 1) состоят из станины 1, верхнего 2 и нижнего 3 барабанов, ножевых...
Устройство для измерения коэффициентов передаточной функции термопреобразователя
Номер патента: 1012049
Опубликовано: 15.04.1983
Авторы: Дунец, Ковальчук, Полищук, Пытель, Тищенко
МПК: G01K 15/00
Метки: коэффициентов, передаточной, термопреобразователя, функции
...сущности к изобретению является устройство для измерения показателя тепловой инерции термопреобразователя Т, т.е. коэфФициента передаточной Функции термопреобразователя вида памяти с блоками цифрового отсчетаи делитель частоты, вход которогосоединен с выходом ключа, а выход -с первыми входами двух. логическихэлементов И, вторые входы которыхсоединены с выходами нуль-органов,а выходы - с входами счетчиков,йричем входы дополнительных блоковпамяти соединены с выходами счетчиков, первые входы нуль-органов соединены между собой, вторые входыподключены к резистивному делителю,а управляющие входы ключа и переключателя соединены с блоком управления,На чертеже представлена функциональная схема устройства.Устройство содержит усилитель...
Способ изготовления инактивированной вакцины против бешенства животных
Номер патента: 770196
Опубликовано: 07.04.1983
Авторы: Желтов, Звягин, Ивановский, Лохова, Осидзе, Полковникова, Сафаров, Скичко, Тищенко, Фоменко, Фомин, Хорьков
МПК: C12N 7/00
Метки: бешенства, вакцины, животных, инактивированной, против
...голову 60 и извлекают мозг, который помещают в подготовленную банку с.20-ным раствором этанола на физиологичес-,; ком растворе, рН 7,2-7,4, Предваря" тельно делают высевы на бактерио логические питательные среды (пробирки) и наблюдают за ними при выдерживании в термостате (37 ОС ) вистечение 10 сут.Мозговую ткань извлекают иэ банок и помещают в коллоидную мельницу и измельчают при 3000, об/минв течени 5 мин при зазоре 0,05 см,20-ный раствор этанола добавляютиэ расчета на 30 г мозговой ткани70 мл 20-ного раствора зтанола,т.е. получают суспенэию 30 тканимозга. Бутыль.с полуфабрикатом ставят в термостат при ЗООС на 12 сут,перемешивая суспенэию 3-4 раза всут,По истечении срока инактивациик суспензии добавляют среду высушивания из расчета...
Способ тепловой обработки замасленной металлошихты
Номер патента: 1010137
Опубликовано: 07.04.1983
Авторы: Волощук, Воробьев, Качанов, Кича, Лизогубов, Максутов, Николаев, Тищенко, Филатов, Филимонцев, Фролов
МПК: C21C 5/52
Метки: замасленной, металлошихты, тепловой
...свыше 900 Си увеличении содержания в нем кислорода до 1,91 и более окисление поверхности обрабатываемого металлазначительно возрастает.Благодаря такому осуществлениюспособа тепловой обработки сокращается расход подаваемого на горениетопливного газа, упрощается процессдожигания отходящих горючих составляющих и увеличивается производительность нагревательного устройства.Способ осуществляют следующимоЬразом.Подвергаемую обраЬотке увлажненную металлошихту продувают газообразным теплоносителем, содержащим0,1-1,9 кислорода, температуру которого поддерживают 700-900 С.Теплоноситель получают путем смешивания продуктов сгорания топливного газа и водяного пара. При этомтопливный газ сжигают с небольшимизбытком воздуха например, природный...
