Тищенко

Номер патента: 1076941

Опубликовано: 28.02.1984

Авторы: Коронкевич, Полещук, Тищенко, Чурин

МПК: G02F 1/11, G11B 7/00

Метки: записи, изображения, фотоноситель, цветного

...- к соответствующим выходам коммутатора, причем ин 10 Формационные и синхронизирующий выходы источника информационных и синхранизирующих сигналон подключенысоответственно к информационным входам буферных регистров и тактовомувходу коммутатора, а выходы цифроана- логовых преобразователей - к саотнетствующим нходам управления источников модулированных сигналов,На фиг. 1 принедена блочная схема; на Фиг, 2 - временные диаграммы работы устройства,Устройства содержит источник 1палихраматического света, первую оптическую систему 2, акустооптическиймодулятор 3 нторую оптическую систему 4, диафрагму 5, оптический диспергирующий элемент б, блок 7 сканирования и фокусировки с системой 8управления, привод перемещения фоторегистрирующего носителя...

Номер патента: 1065041

Опубликовано: 07.01.1984

Авторы: Заика, Мазоренко, Тищенко

МПК: B07B 1/22

Метки: сепаратор, центробежный

...устанавливать лишь законо мерность просеивания в течение оборота центробежного решета, что не может повысить качество сепарации за счет определенияфоптимальных ре О жимов работы решета при очистке.Целью изобретения является повышение качества сепарации путем определения оптимальных режимов работы.Поставленная цель достигается 45 тем, что центробежный сепаратор, включающий цилиндрический кожух, расположенные в немвертикально цилиндрические решета, установленные на центральном валу, и имеющий при вод вибратор для сообщения колебаний решетам, снабжен устройством для определения просеиваемости цилиндрического решета, выполненным в виде барабана с ячейками и установленным 55 между цилиндрическим кожухом и цилиндрическим решетом на...

Номер патента: 1062748

Опубликовано: 23.12.1983

Авторы: Коробочкин, Тищенко

МПК: G08C 15/06

Метки: выводное, информации, передачи

...первого элемента И соединен с четвертым входом блока вывода информации и через второй элемент задержки с первым входом второго блока памяти, вторые входы блоков памяти объединены с вторым входом коммутатора и подключены к выходу второго счетчика импульсов, выход первого блока памяти через третий элемент НЕ соединен с вторым входом второго элемента И, выход второго блока памяти соединен с третьим входом второго элемента И и через второй элемент НЕ - с вторым входом первого элемента И.1062748 сокоста бил ьными,45 50 55 3На чертеже представлена блок-схема устройства.Устройство содержит источник 1 информации, электронный коммутатор 2, первый 3 элемент НЕ, первый 4 и второй 5 элементы И, второй 6 и третий 7 элементы НЕ, блоки 8 и 9 памяти,...

Номер патента: 1061912

Опубликовано: 23.12.1983

Авторы: Коваленко, Симченко, Тищенко

МПК: B22C 15/272

Метки: формовочная

...3, а по краям - стойки 4, несущие траверсу 5 с расходным бункером б формовочной смеси 7 и две импульсные пневмоголовки 8, жестко соединенные с соответствующими полыми клиновидными шиберами отсечки. 9, наклонные плоскости 10 которых выполнены сверху.жесткое соединение между импульсными пневмоголовками 8 и соответствующими полыми клиновидными шиберами отсечки 9 заключается в том, что они выполнены за одно целое, т.е. имеют один общий корпус 11 для импульсной .пневмоголовки 8 и полого клиновидного шибера отсечки 9.Оба корпуса 11 с опорными, роликами 12 установлены на траверсе 5 и каждый из них связан кронштейном 13 с приводом возвратно-поступательного перемещения 14, выполненным в виде силового цилиндра, прикрепленного к траверсе 5Внутри...

Номер патента: 1061874

Опубликовано: 23.12.1983

Автор: Тищенко

МПК: B21B 45/04

Метки: проволоки

...цель достигается за счет того, что в устройстве для очистки проволоки, содержащем выполненную из немагнитного материала рабочую камеру с ферромагнитным абразивным порошком и с соосными отверстиями для прохождения проволоки, размещенный в камере узел для уплотнения абразивной массы в виде двух дисков, каждый диск выполнен из магнитомягкого материала и заключен в корпус из немагнит. ного материала, при этом в корпусе установлены магниты таким образом, что каждый диск расположен между одноименными полюсами магнитов, но разными для раз- ных дисков.На фиг. 1 изображено предлагаемое устройство; на фиг. 2 - сечение А-А на фиг. 1 Устройство содержит выполненную из немагнитного материала камерус ферро. магнитным абразивным порошком и с...

Номер патента: 1061806

Опубликовано: 23.12.1983

Авторы: Волошин, Григоренко, Скляренко, Тищенко

МПК: A61B 17/10

Метки: остеосинтеза

...костных фрагментов, В этом положении фиксируют ползуны 1 и 2 соответственно стопорнымивинтами 5 и 6, При этом взаимное,перемещение костных фрагментов в направлении, параллельном продольнойоси направляющей 4, осуществляютвинтом 8, а в параллельном продольнойоси направляющей 3 - винтом 7.Вращением винта 15, пользуясь шкалой 28, сближают костные фрагментыв направлении, параллельном продольной оси направляющей 13,. на необходимую величину.Устройство позволяет производитьточное сопоставление костных фрагИзобретение относится к медицинс-.кой технике, а именно к устройствамдля осуществления остеосинтеза,Известно устройство для остеосинтеэа, содержащее две пластины, связанные между собой последовательносоединенными винтовыми...

Номер патента: 1059361

Опубликовано: 07.12.1983

Авторы: Бирюков, Бондарь, Гунько, Иоффе, Сосна, Тищенко, Фишбейн

МПК: F23Q 9/00

Метки: горелочное

...а на ее боковой поверхности выполнены в несколько рядов выпускные отверстия, причем полость корпуса подключена к источнику воздуха.Кроме того, регулятор расхода выполнен в виде перфорированных втулок, установленных с возможностью перемещения на газовой трубе в зоне ее выпускных отверстий.На входе в сопловой насадок установлена съемная заглушка.Регулятор расхода выполнен также в виде съемных заглушек и радиальных патрубков, установленных в выпускных отверстиях газовой трубы.Насадок выполнен с кольцевыа соплом, образованным его стенкой, установленной с воэможностью осевого перемещения или с аксиальными соплами.На фиг. 1 изображено горелочное устройство, продольный разрез; на фиг, 2 - газовая труба, продольный разрез;, на фиг. 3 - то же,...

Номер патента: 1058934

Опубликовано: 07.12.1983

Авторы: Акимов, Киданова, Князев, Лебедь, Левитский, Попова, Тищенко

МПК: C04B 33/00

Метки: керамическая, масса

...обжига, Вклочанаая следуюцеКосПОНЕНТЫ, ВЕС. ЪГ." на. 65-70Стеклобой 1-10Нефелин-эгиринполевоытатовьеотходы 20-30Недостатком указанного составакерамческой массы является изготовлние плиток с нэким". коэффициеито; термического расширения и морозостойкостью, а также значительнойусасцко,.1 ель изобретения - повьщение коэф-фициста термческого расширения иморозостойкости плиток, снижениеусадки.Указанная цель достигается тем,что херамческая масса, преимущественно для изготовления фасадых пли"ток со скоростным режимом обжига,вк 1 вочаюцая глину, стеклобой и неЕ-,.ЗН-ЭГИРИН ПОЛОЕОпсЪТОВЫЕ ОТХОДЫ Исодержит дополнительно нефелиновыйсиеиит при следующем соотношениикомпонентов, ес.ъСтеклобой 3-9Нефелин-згирин- -полевошпатоОТХОВ 12-18Нсфелиновый...

Номер патента: 1058929

Опубликовано: 07.12.1983

Авторы: Гринева, Мельник, Семченко, Тищенко

МПК: C04B 29/02

Метки: масса, огнеупорная

...прочности черепка при сушке ив начале обжига. Целесообразностьвведения каолина в качестве компонента в шихту совместно с полифосфатом натрия заключается в улучшенииспекания массы и повьыения механической прочности беэ снижения огнестойких свойств массы за счет высокого содержания в каолине АХО,Массу готовят следующим образом.Раз ные Фракции шамота смешивают между собой,и покрывают тонким слоем мазута. Подготовленный таким образомшамот смешивают сначала со всеми Фракциями дегидратированной глины, измельченной и рассеяной через сито сотверстием 2 мм, а затем с огнеупорной глиной и каолином и все вместеувлажняют раствором полифосфатанатрия. Из полученной массы прессуют различные образцы для стандартных исследований, сушат и...

Номер патента: 1058915

Опубликовано: 07.12.1983

Авторы: Овчаренко, Петров, Сафонов, Тищенко, Чеботарев, Яхкинд

МПК: C03C 3/12

Метки: оптическое, стекло

...быть использован при 60 проводимостью. ВНИИПИ Заказ 9697/20 Тираж 486 Подписное Филиал ППП "Патент", г,ужгород,ул.Проектная,4 или ТеО 62,0-92,2ВаО 7,7-37,2Р О 0-42,9Недостатками известного оптичес" 15 кого стекла является содержание токсичного компонента - окиси свинца. Кроме того, наличие окиси цинка в стекле приводит к увеличению свето- рассеяния, 20Наиболее близким к предлагаемому по технической сущности и достигаемому результату является стекло 2, содержащее, мас.Ъ:Те 01 42,5-79,7, 25МоО 20,2-57,5Однако такие стекла в зависимости от изменения состава и температуры варки, определяющейся температурами линии ликвидуса сИстемы ТеО - МоО, могут быть окрашены в различной степени, вплоть до так называемых черных стекол, непрозрачных н...

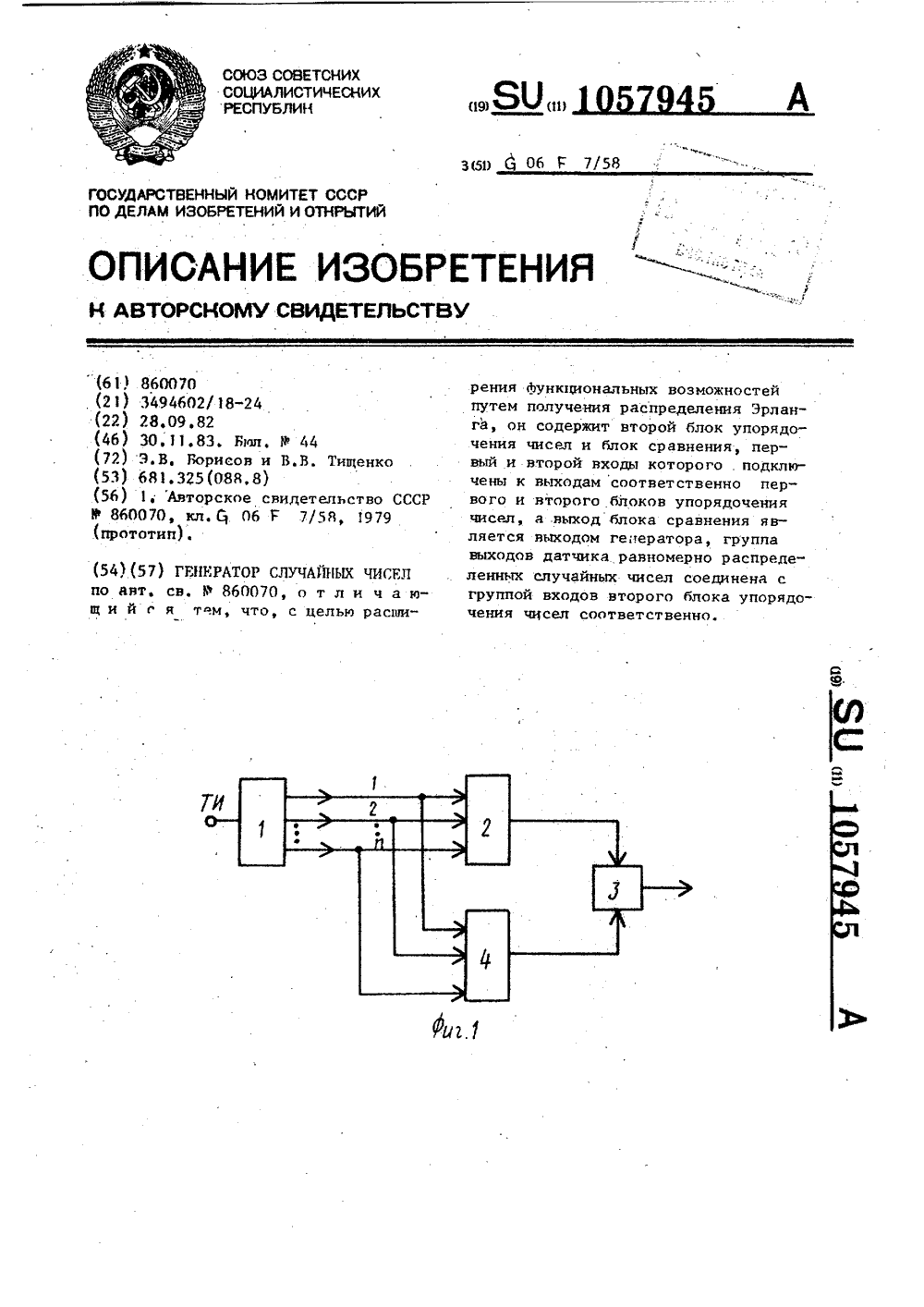

Номер патента: 1057945

Опубликовано: 30.11.1983

Авторы: Борисов, Тищенко

МПК: G06F 7/58

Метки: генератор, случайных, чисел

...сравнения явгеператора, группа равномерно распреде" ых чисел соединена с второго блока упорядответственно.1057 3Это означает, что порядковые статистики для непрерывного распределения можно записать в виде мапл ЮвФЬЮ 5и-щл л 1 Ь формулы (1) и (2) непосредственно следует, что разность УП нг, 10 -р, распределена асимптотически экспоненциально и независимо отУр,п 1,Кроме того, сумма К независимых елущйных величин, имеющих экспонен З циальиое распределение со средним Ь, подчинено распределению Эрланга с параметраю Ь, К. 945 4Поскольку в регистрах 5 блоков 2и 4 упорядочения чисел сформированыодинаковые вариационные ряди, то,задавая для этих блоков различное я,на выходе блока 3 сравнения получаем случайные числа, подчиненные распределению...

Номер патента: 1057452

Опубликовано: 30.11.1983

Авторы: Акимов, Левитский, Поперека, Попова, Тищенко

МПК: C03C 9/00

Метки: глазурь

...обжига и созцания глаэурного покрытия с повышенными физикомеханическими показателями.Приготовление глазури осуществляютизвестным образом без прецваригельногофриттования. Измельчение шихтовых ма-териалов произвоцят в шаровых мельницахцо остатка на сите 0056-0,1-0,3%, плотность глазурной суспензии 1,48-1,54 г/см.Глазурь наносят на изцепия метоцом полива ипи распыления как при оцнократном,так и при цвукратном способе обжига. Притемпературе обжига 920-960 С глазурьхорошо разливается на изцелии, имеетплотное сцепление с основой, КТР (6,326,64) ф 10 6 грац 1П р и м е р 1 . В шаровую мельницу загружают 50 г глины, 560 г цатолитового концентрата, 390 г мариуполитовыхотхоцов, заливают 1 л воцы,Полученная глазурь имеет следующийсостав,...

Номер патента: 1057345

Опубликовано: 30.11.1983

Авторы: Гришаков, Зубов, Кочетов, Ляхов, Поповский, Ритчик, Саввин, Свиридова, Тищенко

МПК: B60P 1/54

Метки: грузов, длиномерных, перевозки, средство, транспортное, тяжеловесных

...а устрой-ство для разгрузки включает в себяшарнирно установленные с боковых сто Орон платформы мачты с захватами,смонтированные на мачтах шаговые домкраты, тяги, шарнирно связанные с последними, и смонтированные по бокамплатформы опоры, шарнирно связанныесо свободными концами указанных тяг,при этом шарнирная связь каждой опоры со свободным концом тяги выполнена с возможностью рассоединения, ав средней части ложемента установлендополнительный хомут с ответными эле Оментами для взаимодействия с указанными захватами мачт,На Фиг,1 изображено транспортное. средство с грузом, общий вид; на Я фиг.2 -. то же,в момент разгрузки груза и установкй его в монтажное положениеф на фиг.З - разрез А-Л на Фиг.2; на фиг.4 - разрез Б-Ь на Фиг,2; на...

Номер патента: 1055688

Опубликовано: 23.11.1983

Авторы: Костенко, Кучер, Лошкарев, Тищенко, Цыбенко

МПК: B65B 43/18

Метки: захвата, мешков, стопы

...шарнирна в кронштейнах 5 и 6.Захват 1 содержит звездочку 7, которая посредством цепи 8 связана со звездочкой 9, жестко прикрепленной к кронштейну. 5, Захват 2связан с осью рычага 4 посредствомшарнирного параллелограмма 10, в котором рычаг 4 является одной оз его фсторон. Захваты 1 и 2 выполнены свырезом 11. Рычаги 3 и 4 содержатжестко прикрепленные к ним планки 12и 13 с вырезами 14 и 15Кронштейны5 и 6 прикреплены к подъемной плите е 5 16, в которую входят стержни 17 и 18.Стержни 17 и 18 содержат штифты 19и 20, которые входят в вырезы 14 и 15планок 12 и 13. К плите 1 прикрепленстержень 21Плита 16 установлена накорпусе 22 в направляющих.Рычаги 3 и 4 подпружинены так,чтобы захваты 1 и 2 в исходном положении были расположены на...

Номер патента: 1055597

Опубликовано: 23.11.1983

Авторы: Георгиевский, Гирко, Рыженко, Тищенко

МПК: B23D 33/00

Метки: механизм, подачи

...направляющие,закрепленные 25 ванин 1. Механизм снабжен дополна корпусе машины, подаватель, карет- ,нительным подавателем, выполненнымку подавателя с прижимами, соединен- в виде закрепленного на шарнирнойную с одним из сухарей и установлен- опоре 15 двуплечего рычага 16, одную в направляющих, и винт для регу- но плечо которого посредством сухалировки хода каретки, соединенный со 30 ря 17 соединено с коромыслом 7, шавторым сухарем 2 . туна 18, шарнирно соединенного соНедостатками известных механизмом вторым плечом рычага 16, каретки 19,являются невысокая производительность дополнительного подавателя с прижии низкая надежность работы. мом 20, соединенной с шатуном 18,и направляющих 21, закрепленных нацелью изобретения являЕтся...

Номер патента: 1055448

Опубликовано: 23.11.1983

Авторы: Анспакс, Бенсон, Тищенко, Филатов

МПК: A01K 5/02

Метки: кормораздатчик-смеситель

...гидропереключателем, сообщенным с гидроцилиндром заслонки и с гицроцилинцром упомянутогоприспособления и взаимодействующим щ своим золотником с упором заслонки.На фиг. 1 схематично изображенкормораздатчик-смеситель, вид сбоку;на фиг. 2 - вид А на фиг. 1; на фиг.3 кинематическая схема приводов шне Ков и транспортера; на фиг. 4 - приспособление для изменения скоростивращения привода, связывающего междусобой правый нижний и левый верхнийшнеки, общий вид.Кормораздатчик-смеситель включаетбункер 1 с ярусно установленными в.нем двумя парами горизонтальных шнеков: нижним левым 2 и правым 3 шнеками, а также верхними левым 4 иправым 5 шнеками. В нижней части бункера со стороны правых шнеков выполнено выгрузное окно 6, перекрытое заслонкой 7,...

Номер патента: 1054776

Опубликовано: 15.11.1983

Авторы: Волков, Гринкевич, Надин, Тищенко

МПК: G01N 31/08

Метки: газовой, дезактивации, носителя, твердого, хроматографии

...350 С. По истечении указанного времени ампулу вскрывают, твердый носитель промывают и сушат вколбе под вакуумом, после чего твер-,дый носитель готов к употреблению.Обработанный указанным способомтвердый носитель покрывают 5% неподвижной Фазы - Апиезона Л и заполняютим колонку длиной 3 м и внутреннимдиаметром 3 мм, Эффективность дезактивации оценивают по качеству разде ления низших аминов наприбореСиговс пламенно-ионизационнымдетектором при расходе газа-носителягелия 30,мл/мин, водорода 25 мл/мин,воздуха 0,7 л/мин и при режиме уси лителя 1;1000, чувствительности са510 45 50 55 60 65 мописца 1 мВ. Так, эффективностьпотрет -бутиламину 5000 т,т., коэфФициент асимметрии для пика Трет -бутиламина 1,10. Дрейф нулевой линиисамописца при работе...

Номер патента: 1053912

Опубликовано: 15.11.1983

Авторы: Заика, Мазоренко, Рыбалко, Рябков, Тищенко

МПК: B07B 1/50

Метки: виброцентробежных, отверстий, решет

...данных устройств .для воздухом эластичный цилиндрический очистки виброцентробежных решет яв- о Ролик 5 с предназначенным для изме- ,ляется небольшой срок службы. нения давления воздуха в нем регулиЦель изобретения - повышение сро- ровочным клапаном 6, Ролик 5 вставлен ка службы устройства за счет исклю- между ограничителями в виде плоских чения трения скольжения ролика вдоль колец 7 и прижат к наружной поверхобраэующей при возвратно-поступа-2 ности решета 2. тельном движении. Предлагаемое устройство работаетУказанная цель достигается тем, следующим образом. что в устройстве для очистки отвер- За счет фрикционных сил сцеплестий виброцентробежных решет, вклю- ния с поверхностью решета 2 полый, чающем расположенный с наружной сто...

Номер патента: 1053829

Опубликовано: 15.11.1983

Авторы: Елисеев, Лебедев, Тищенко, Усик

МПК: A61F 9/08

Метки: локатор, слепых, ультразвуковой

...выходных импульсов, включающим дифференцирующую цепочку иэ конденсатора 23 и резистора 24 и усилительного каскада на транзисторе 25.Ультразвуковой локатор для слепых работает следующим образом.При отсутствиями препятствий мульти- вибратор 4 находится в автоколебательном режиме с частотой повторения Ф примерно 1,5 Гц и вырабатывает короткие импульсы, запускающие передатчик 5. При наличии препятствий ультразвуковые .импульсы, отраженные от них, . преобразованные электроакустическим преобразователем 1 в электрические и усиленные приемником 2, попадают на блок 3 масштабного измерения интервалов времени. В блоке 3 временное расстояние между зондирующим импульсом передатчика 5 и отраженным импульсом на выходе приемника 2...

Номер патента: 1050955

Опубликовано: 30.10.1983

Авторы: Тищенко, Шутов

МПК: B63B 9/06

Метки: блока, корпуса, судна, цилиндрической, части

...(нз показаны). На стенд носледовательно укладывают, например,краном, узлы набора (бимсы 5, шпангоуты 6, флоры 7), пиллерсы 8, раскрепля 50955 2 ющие их кницы 9 или переборки 10(фиг. 5 и 6). Указанные узлы стыкуюти сваривают между собой. Затем шпангоутные рамы 1 устанавливают, в стапельное положение на расстоянии шпации исоединяют друг с другом с помощью карлингсов 2, кильсонов 3 и бортовых стрингеров 4, приваривая их к шпангоутнымрамам 1. Сборку и сварку каркаса производят в поворотном кондукторе. На деталях набора, иэ которых изготовленышпангоутные рамы 1 (бимсы 5, шпангоуты 6, флоры 7), выполнены вырезы 11.Панели днища изготавливают на известном оборудовании, для.чего собираюти сваривают автоматами полотнища 12,затем производят...

Номер патента: 1050765

Опубликовано: 30.10.1983

Авторы: Заика, Мазоренко, Тищенко

МПК: B07B 1/50

Метки: виброцентробежных, отверстий, решет

...вычислить абсолютные ускорения, ири. даваемые каждой частице касательной силой ири движении решета (зернистой смеси) вверх и вниз,Остановки частицы или состояния ее отно. сительного покоя возможны при соблюдении двух условий; абсолютные скорости частицы и решета должны быль равны; ускоерение ре. шета должно быть меньше или равно ускорению, которое может быть сообщено частице касательной силой при движении вверх или вниз.При вычислении относительной скорости час. тицы при смене направлений в верхнем и нижнем положении очевидно, что придвижении ре шета к верхнему и нижнему положению при смене направлений, скорость его так же, как и скорости частиц, будут близкими или равны нулю, При этом, частицы будут несколько от ставать ио...

Номер патента: 1050761

Опубликовано: 30.10.1983

Авторы: Завгородний, Заика, Мазоренко, Миняйло, Рыбалко, Рябков, Тищенко

МПК: B07B 1/30

Метки: зерноочистительная

...изобретения - повышение 35 качества очистки отверстий решет. и эффективности сепарации эа счет уменьшения вероятности повреждения зерновой смеси при очистке.Указанная цель достигается тем, 40 что в зерноочистительной машине, включающей колеблющиеся решета с очистительным приспособлением, выполненным в виде поперечных относительно направления движения материала эластичных нитей, установленных над решетами с возможностью перемещения вдоль направления движения материала, очистительное приспособление снабжено дополнительными поперечными эластичными нитя ми, которые установлены под решетами с возможностью противоположного перемещения относительно направления перемещения нитей, установленных над решетами.55 Зерноочистительная. машина...

Номер патента: 1049050

Опубликовано: 23.10.1983

Авторы: Дроботун, Клебан, Козинец, Терновой, Тищенко

МПК: A61B 17/18

Метки: остеосинтеза, штифт

...с сечейием в виде многолепесткового профиля 1.Недостатком штифта является сложность конструкции.Наиболее близким к изобретению явпяется штифт для остеосинтеза, выполненный в виде стержня со скарзным продольным пазом и заостренными концами с отвер".тиями 2.Недостатком известного устройства является возможность ротационных смещений внутри костномозгового канала.Цель изобретения - исключение ротаци. онных смещений внутри костномозговогоканала.Поставленная цель достигается тем, что штифт для остеосртеза, выполненный в виде стержня со сквозным продольным пазом и заостренными концами с отверстиями, име ет боковые отгибы, изогнутые по окружности с диаметром, равным высоте штифта.. На фиг, 1 изображен штифт, общий вид; на фиг. 2 - то же,...

Номер патента: 1048361

Опубликовано: 15.10.1983

Авторы: Кошель, Кузей, Посохина, Тищенко, Цирлин, Чутаев, Щетилина

МПК: G01N 1/32

Метки: бора, волокон, травления, электрохимического

...с различными скоростяьй и происходит выявление структуры волокон. При растворении и угЛублении волокон бора в основу более чем.на 15 мкм происходитнеравномерное растворение волокон, безвыявления структуры, центр волокна растворяется быстрее чем края,волокна растрескиваются. При эа.глублении волокна в основу менее Я 0,5 мкм происходит растворение волокна, беэ выявления структуры, Электрохимическое травление ведется при температуре 200-260 фС и плотности тока 90-200 А/дм. Травление при плотностях тока, превышающих 260.А/дм ведет к полированию воло 2кон, а при плотностях тока менее 90 А/дм не приводит к выявлению структуры волокон. Травление при температурах, превышающих 260 фС, ве; дет к интенсивному окислению поверхности...

Номер патента: 1048336

Опубликовано: 15.10.1983

Авторы: Дунец, Ковальчук, Полищук, Пучинский, Пытель, Тищенко

МПК: G01K 15/00

Метки: инерции, показателя, тепловой, термопреобразователя

...наклон кривой переходного процесса различен, в также необходимостьопределения параметра М,Наиболее близким по техническойсущности является способ определенияпоказателя тепловой инерции термопреобразователя, заключающийся в подачетемпературного скачка на термопреобРазователь, измерении выходного сиг- З 5нала термопреобразователя, определении момента равенства выходного сиг"нала термопреобраэователя заданномуопорному уровнюи измерении в этотмомент времени в п 1 раз коэФфициента 40преобразования сигйала термопреобра"эователя, знак изменения котороговыбирается противоположным знаку сигнала под влиянием скачка температуры,определении второго момента Равенства выходного сигнала термопреобразователя.опорному уровню, нахождению.промежутка...

Номер патента: 1048051

Опубликовано: 15.10.1983

Авторы: Мирзаев, Тер-Мартиросян, Тищенко

МПК: E02D 1/02

Метки: грунтов, испытания, сжатие

...зубьях 7 и дополнительных кольцах 11 выполнены радиальные каналы 12, Выступы 1 Э на кольцах б служат для закрепления эластичной оболочки 4, На внутренней поверхности каждого кольца б выполнена кольцевая проточка 14, закрепленная несжимаемой жидкостью и закрываемая эластичной оболочкой 4.Кольцевая проточка 14 сообщается с атмосферой радиальными каналами 15, закрытыми во время работы заглушками 16, и с манометрами (не показа-. ны) с помощью каналов 17, Нагрузку наобразец 10 передают через перфорированный верхний. штамп 18 и.через центрирующий шарик 19. Стрелочным индикатором часового типа 20 измеряют деформации исйытываемого обраэра 10. В нижнем основании 1 выполнено отверстие 21 для присоединения . прибора для измерения порового...

Номер патента: 1046888

Опубликовано: 07.10.1983

Авторы: Боев, Голев, Певзнер, Тищенко, Яуре

МПК: H02P 5/50

Метки: многодвигательный, электропривод

....управления, выход порогового элемента соединен с управляющими входами ключей, входы ключейсоединены а выходами соответствующихвыпрямителей, а их выходы подключенык входам соответствующих распределителей импульсов,На чертеже изображена блок-схема устройства.Многодвигательный электропривод,содержит и асинхронных электродвигателей 1, тиристорные коммутаторы2, связанные с обмотками роторовэлектродвигателей через резисторы 3,датчик 4 напряжения обмотки ротораэлектродвигателя, выход которогосоединен с резистором 5 управления,порОговый элемент б, вход которогосоединен со средним выводом резистора управления, блоки 7 .распределения импульсов, соединенные выходамис управляющими элеКтродами тиристоров комлутатора 2, ключи 8 по...

Номер патента: 1046794

Опубликовано: 07.10.1983

Авторы: Дюжев, Жуков, Лупехин, Тищенко, Фурсей, Широчин

МПК: H01J 1/05, H01J 1/30

Метки: жидкостный, катод, приборов, холодный, электронных

...этом один из металлов, которыйвзят в избытке, выделяется в чистомвиде, например при соотношении 1".4,4 вчистом виде выделяется натрий. Поскольку темпеуатура плавления натрия составляет 98 С, при комнатной температуреон затвердевает, что приводит к резкомуизменению свойств поверхности катода.При соотношении 1;5,5 в чистом видевыделяется калий, который при комнатной температуре затверревает, госкольлуего. температура плавления составляет 30 1 1046Изобретение относится. к электронике,в частностик холодным жидкостным катодам для электронных приборов,Известен холодный жидкостный катод,в котором в качестве материала катодаиспользуется жидкая ртуть 1 3При реализации, данного катода на поверхности жидкого металла под...

Номер патента: 1046321

Опубликовано: 07.10.1983

Авторы: Агишев, Вайнштейн, Василенко, Голованенко, Мищенко, Натапов, Пономаренко, Сорокина, Тищенко, Федорова

МПК: C22C 38/28

Метки: коррозионностойкая, сталь

...сталей,Целью изобретения является повышение пластичности и улучшение сва 5 риваемости стали,Поставленная цель достигаетсятем,.что коррозионно-стойкая сталь,содержащая углерод, кремний, марганец, хром, титан, ванадий, железо,10 дополнительно содержит редкоземельные металлы и барий при следующемсоотношении компонентов, вес.;углерод 0,04-0,10Кремний 0,30-0,60Марганец 0,30-0,60Хром 14-18Титан 0,10-0,70Ванадий 0,10-0,80Редкоземельныеметаллы20 БарийЖелезо 0,010-0,10,001-0;05Остальное при этомС.1 Й 6 ГТД+16 С 360 СУф 310 ЕЬО 125 ъос 1Сталь может содержать примеси,вес,: сера до 0,025; фосфор до0,030.. В открытой основной индукционной30 печи была выплавлена предлагаемаясталь,Химические свойства сталей представлены в табл, 1.Слитки...

Номер патента: 1044308

Опубликовано: 30.09.1983

Авторы: Анфиногентов, Жаров, Керницкий, Полуэктова, Тищенко, Янков

МПК: B01D 27/08

Метки: фильтр

...из двух нежестко соединенныхмежду собой частей - верхней и нижней,35снабженных самбуппотняющимися эпементами, при этом веркняя часть крышки зафиксирована от осевого перемещения вкорпусе фильтра, а фипьтрующий эпементзакреппен герметично на нижней частикрышки, в которой выпопнен канал, сообщающий внутреннюю попость фипьтрукяцегоэпемента с выходным патрубком,Фипьтрующий эпемент может бытьснабжен вытесняющим эпементом пэре 45менного сечения, установленным в еговнутренней попости.. На фиг. 1 представлен фипьтр, общийвид; на фиг, 2 - разрез А-А иа фиг. 1;на фиг. 3 - разрез Б Б на фиг. 1 наВ 150фиг, 4 - разрез В-В на фиг, 1.фильтр состоит из корпуса 1 с входным 2 и выходным 3 патрубками. На308 3корпусе установлена рубашка 4 обогрева", Крышка...
