Номер патента: 917865

Опубликовано: 07.04.1982

Авторы: Мазоренко, Присич, Ридный, Тищенко

МПК: B07B 1/26

Метки: вибрационно-центробежная, сортировка

...вала 1 опираютсяна втулки 26 и 27, поддерживаемыеупругими элементами 28, размещеннымив стойках 29 и 30, которые крепятсяк плите 31, К опорной стойке 29 при,креплен бункер 32 с регулируемой заслонкой 33,Устройство работает следующим образом.Подлежащая операции зерновая смесьиз бункера 32 через заслонку 33 посФерическое кольцо 5 смещено вверх,как бы поднято по отношению к валу1, а левое - наоборот смещено вниз,как бы опущено. То есть эти кольца5 и 6 смещены в разные стороны поотношению к валу 1, Находятся же онив плоскостях, перпендикулярных квалу 1, Одновременно со смещениемступиц 2 и 3 начнут проворачиватьсяи устанавливаться наклонно наружныекольца 7 и 8 на внутренних сферических кольцах 5 и 6, Точки контактовнаружных колец с...

Номер патента: 743558

Опубликовано: 30.03.1982

Авторы: Богач, Лопатин, Тищенко

МПК: H05H 7/00

Метки: заряженных, ленточных, пучков, частиц

...охлаждения зонда с поиощью излучающего, радиатора; на фиг.3 - расположение нескольких зондов за пластиной.Устройство для измерения ленточных пучков состоит из проводящего стержневого зонда 1, механизма 2 перемещенкя зонда 1, коллектора 3 электронов,и проводящей пластины 4 с прямолинейным краем 5. Ось б зонда 1 перпенднкулярна к широким сторонам 7 электронного лучка 8. Зонд 1 связан с механизмом 2 перемещевия зонда 1 в направлениях, указанных стрелками, с помощью, например, подвижной штанги 9 и ла,мели 10.Проводящая пластина 4 расположена :перед зондом 1 со стороны источника 11 электронного лучка 8. Исто ьником 11 электронного пучка 8,может быть, например электронная пака. Прямолинейный край 5 пластины 4 ориентирован...

Номер патента: 912229

Опубликовано: 15.03.1982

Авторы: Морозов, Тищенко

МПК: B01D 47/10

Метки: газа

...Б контакт жидкость стекает настенки су;(арейся части трубы Вентури.Входная камера может служить одновре- )зменчо и для охлаждения горячих газов,псдаваемь,"х на очистку.После прохождения входной камерыгаз проходит чеоез трубу Вентури истабилизатор 8 газового потока,После стабилиэ;тора 8 через продольные",елевые каналы 9, регулируемые одновременно с сечением горловины трубыВентури, Гаэ посту;ает тангенциальноБ цилинри 1 еские Бхпевые камери 10Регулирование сечения горлопинытрубы Вентури и елевидных каналовосуществляется путем перемещения сО -лавка 7, соединенного тягой 6 с клапаном 5.5 Перемещение поплавка осуществляется одновременно с изменением уровня жидкости в ванне.Очистка воздуха Б месте сопряжения трубы Вентури и...

Номер патента: 912159

Опубликовано: 15.03.1982

Авторы: Волошин, Клебан, Скляренко, Тищенко

МПК: A61B 17/18

Метки: бедренной, кости, остеосинтеза, шейки

...4, который фиксируется гайкой-барашком 5. Корпус 4 снабжен сферическим шарниром 6 с укрепленной на нем направляющей цилиндрической втулкой 7, через которую проходит сверло при образовании отверстия для установки костного штифта. Второй конец втулки 7 под. держивается винтовым стержнем 8 с опор ной площадкой 9, на которой имеется гра. дусная шкала 10, а на втулке 7 крепится стрелка-указатель 11 и также градусная шкапа 12 со стрелкой 13. При вращении стержня 8 площадка 9 поднимается или опускается, что соответственно перемещает втулку 7 и на градусной шкале 12 стрелка 13 показывает угол, на который перемещается втулка 7 в вертикальной плоскости. Стрелка.указатель 11 показывает на градусной шкале 10 утоп отклонения втулки 7 в...

Номер патента: 911437

Опубликовано: 07.03.1982

Авторы: Ашкеров, Коломиец, Литвинов, Мирошин, Осадчев, Погосов, Тищенко, Цеснек

МПК: G02F 1/33

Метки: акустооптический, дефлектор

...поглотителя 5 и возвые, будителя 9 может, быть иным.фиг. 2).Устройство содержит элемент 1 вво- Независимость управления интенсивда оптического излучения в волновод ностью отклоненного пучка в точкахнесущий слой планарного оптическо- растра обеспечивается уменьшениемго волновода 2, подложку 3, раздели 25 толщины несущего слоя волновода дотельный слой 4 (прозрачный диэлектрик значения й , лежащего в пределах,с малым показателем преломления, наи 1при котором существует только однапример кварцевое стекло), поглотитель оптическая волноводная Н-мода. На5 акустических волн, блоки.б, 8 уп- фиг. 3 представлены дисперсионныеравления, возбудитель 7 АПВ, возбуди- зО кривые у = 1(Ь), где т - замедлениетель 9 акустических сдвиговых 11 волн, оптических...

Номер патента: 909174

Опубликовано: 28.02.1982

Авторы: Антюхов, Белозерцев, Подтыкалов, Тищенко, Феськов

МПК: E21C 41/04

Метки: ископаемых, месторождений, полезных, разработки

...и параллельно вен тиляционному штреку 1 на расстоянии 5 -909174 Составитель Техред А. Бо Тираж 624 ственного бретеннй - 35, Рауг. Уж го Н. Вл йкас ировКорректор С. ЩомакПодиисиоеСССР едактор А. Власенко аказ 824/46 ВНИИПпо113035,лиал ПП И Государ делам изо Москва, ЖП Патент комитетаи открытийшская наб., д, 4/5 Род, ул. Проектная, 4 10 м ниже его проводят вспомогательную горизонтальную выработку 2. Затем прово. дят монтажную камеру и устанавливают параллельно линии очистного забоя искусст. венный элемент 3, который перемещают вслед за подвиганием очистного забоя. Ис. кусственный элемент выполнен из эластич ного материала, заполненного воздухом, и с него осуществляют отбойку угля, а вес его меньше величины выталкивающей силы...

Номер патента: 909008

Опубликовано: 28.02.1982

Авторы: Григорьев, Тер-Мартиросян, Тищенко

МПК: E02D 1/00

Метки: грунтов, испытания, сжатие

...МсЯ "ЕСЖмаЕОЙ ЖИ ЧК ОСТ ЬЮ И эакРьваггэма 1 герметичег ки О"сланкойн.,:";.э - , Гагин 1 , 1 сагг с 1 е 1 ро. - ТОг к.л.Соог. ают г л г.: т Ос.ФГ.РОЙ Кап аЛ аМН 1 7 т. Э аГЛуК аи 1 8 л О(в Ли еепг 3".;Д т а Г; ь;Гми к ан ссзгми 1 1 с манометрами не показаны), Нагрузка на. Образе 1 1 рунт а 5 переДаетсЯ через неохгг "Й 1 гГас 1 2ГесттНГзтгюГлй 1 сэРик 2 . С-Релочные инликатоРь тасготС Гзт; ОС г; С ,сто:=, б. Ст-,-лГ: т От;, с. гт Я- TО НИЖЕ: ЕЕ ст-., - ,НО гт 1 ит(гт; те 1 фсрлирав -кг:. .ез ырс-с кт3 1 олспт 8 за.гт л С Э И Г 1. т с Г; В а Ь Н О 11; а К(г у Е: ;Олотт, Г .л;С,;Э аЕЕ вс "гтс т- гг а ЧЕОЕ 3 т анаяЫ 17 С ОТЕгтттЫМИ ЭГ.ГЛу 11- кам т8 саллгуллтглуется 10 сслгнэг у ат,. - ,Ия И Э Е ЕЕ НО 3 Дух а .л аЛЦ (ГЕ 1 ОТСРОГО абс...

Номер патента: 907520

Опубликовано: 23.02.1982

Авторы: Тищенко, Шевченко

МПК: G05F 1/46

Метки: постоянного, стабилизатор

...любые два смежныхавтогенератора 13 и 14, 14 и 15, 15и 16, 16 и 17 работают между собойпротивофазно.50 В режиме стабилизации выходного напряжения между какими-либо двумя смежными автогенераторами может возникнуть фазовый сдвиг в пределах 0 - 180 , при этом все автогенераторь, расположенные в цепи синхронизации ближе к автогенератору 13, переключаются синфозно с ним эа счет цепеи синхронизации, а остапьныеавтогенераторы синхронизируются состороны ае-огенератора 17, за счетчего любье два смежных из них переклюцаются противофазно. В результате при изменении О 4 пот О,4 ндоОмежду напряжениями автогенера-оров 13 и 17 накапливается сдвигфаз, максимальное значение которогоравно сумме максимально возможныхфазовых сдвигов между...

Номер патента: 907251

Опубликовано: 23.02.1982

Авторы: Антюхов, Белозерцев, Борзых, Подтыкалов, Тищенко

МПК: E21C 41/04

Метки: пластов, разработки, угольных

...смеси в выработанное пространство вслед за проходом агрегата полосами шириной, равной ширине захвата выемочного агрегата, при этом полосу формируют на расстоянии от линии забоя, равном половине ширины захвата указанного агрегата, а твердеющую смесь подают с промежуточного штрека.На чертеже представлена схема ведения горных работ.При подготовке пласта угля проводят бортовый 1 и промежуточный 2 штреки. Отрабоку пласта производят спаренными очистными забоями 3 и 4 с помощью челнокового выемочного агрегата 5, передвигае. мого вдоль забоев. Во время выемки угля в очистном забое 4 в очистном забое 3 производят управление кровлей. Управление осуществляют путем подачи твердею907251 ФО) иула иаоб)Ртения СоставТехрсдТираж Ьарственно изобретени Ж...

Номер патента: 907081

Опубликовано: 23.02.1982

Авторы: Левченко, Литвиненко, Марченко, Медведев, Мирко, Тищенко, Усиков

МПК: C22C 38/16

Метки: сталь

...0,1 О,18 иЦирконий 0,005-0, 10А лкгмннн й 0,02-0,09ггець 0,02-0,4Кальцнй О,ОООБ-О,О 15железо и прнмесн ОстальноеПрецлагается сталь, так же как и известная, является перлнтоферритной. В нормализованном состоянии она имеет минимальное временное сопротивление фз 81 463,5 кгс/мм, мнннмальный прецел текучести 52,5 кгс/мм, минимальное от 2носительное уцлинение 25% н уцарнуювязкость при темпеуатуре мннус 60 Сне менее 8 кгс/см на образцах 3-готйпа и не менее 4,0 кгм/см на образцах 13-го типа по ГОСТ 9454-78.Химический состав и механическиесвойства на натурных образцах с черновой поверхностьв прецставлены в табл.1 и 2.,Испытания на уцарную вязкость провоцнли на образцах 3-го и 13-го типапо ГОС 9454-78 прн температуре минус 60 С.Изготовление...

Номер патента: 904841

Опубликовано: 15.02.1982

Авторы: Павлов, Покровский, Суярко, Тищенко

МПК: B21D 43/00

Метки: длинномерного, зону, обрабатывающей, подачей, программного, рабочую

...управления приводом подающего органа работает следующим образом.Задатчиик 1 величины подачи подает сигнал, содержащий информацию о величине подачи материала 9, в реверсивный счетчик 2. 10Цифровой сигнал из реверсивного счетчика 2 поступает в блок управления 3. Блок управления 3 преобразует цифровой сигнал в аналоговый, который поступает в привод 4. Привод 4 приводит в движение подающие валки 10 и 11, которые перемещают материал 9 (полосу или ленту) на шаг Т подачи в рабочую зону ножниц 12. Ролик 8 при взаимодействии с материалом 9 вращается и приводит в движение датчик 5 величины подачи. Датчик 5 величины подачи вырабатывает сигнал, пропорциональный углу поворота ролика 8, и подает его в реверсивный счетчик 2, который работает в...

Номер патента: 904828

Опубликовано: 15.02.1982

Авторы: Мунсузбаев, Тищенко

МПК: B21C 47/00

Метки: намотке, натяжения, проволоки

...датчик натяжения с роликом иконечным выключателем, электрическисвязанным с системой управления,датчик шарнирно связан с кареткой, 25 а ролик расположен ниже оси катушки,а выход конечного выключателя соедичен со входом релейного регулятораНа чертеже изображена функциональная схема предложенного устройства.30 Схема включает раскладочный ролик904828 Формула изобретения ВНИИПИ Заказ 215/15 Тираж 841 Подписное Филиал ППН "Патент", г.Ужгород, ул.Проектная,4 1, механизм раскладки 2 с кареткой проволоки 3. Раскладочный ролик 1 одновременно является роликом датчика натяжения. Датчик 4 закреплен на каретке механизма раскладки 2 через шарнир 5 для исключения нор магьных составляющих усилий натяжения. Выход конечного выключателя 6 подключен к...

Номер патента: 903469

Опубликовано: 07.02.1982

Авторы: Григорьев, Тер-Мартиросян, Тищенко

МПК: E02D 1/02

Метки: грунтах, давления, порового

...в грунт 8. Измерение 40порового давления может быть осуществлено в крупнообмоточных, песча. ных и глинистых грунтах. Вертикальные каналы 9 в корпусе нуль-индикатора 2, верхние концы которых соединены с впускным краном 10, а нижние - с запорным краном 11, заполняются жидкостью 12 на основе масели дисперсного красителя, Трубка 13соединяет корпус нуль-индикатора 2с узлом регулирования противодавления 14, выполненным в виде цилиндра15 из прозрачного материала с поршнем 16, передвигаемым вращением маховика 17, снабженный мерной линейкой 18 и манометром 19.Защитная, водопроницаемая сетка 7,например, из капрона, предназначенадля предотвращения засорения капиллярной иглы 4 частицами грунта 8,в котором измеряется поровое давле- бОние.В...

Номер патента: 901843

Опубликовано: 30.01.1982

Авторы: Грибок, Зорий, Полищук, Тищенко

МПК: G01K 7/02

Метки: температуры

...подключен ко входу второгопреобразователя напряжения в ток,а другой - к одному из потенциаль ных электродов второго преобразовате.ля Холла, другой потенциальный электрод которого соединен со входом второго преобразователя напряжения вток 12.Недостатком известного устройстваявляется то, что оно может работатьс первичными преобразователями, характеристики которых строго линейны.Однако чаще всего характеристики пре 5образователей обладают существеннойнелинейностью,Цель изобретения - линеаризациявыходной характеристики устройства.Поставленная цель достигается20тем, что в устройство введена обмотка намагничивания, включенная междувыходом второго преобразователя напряжения в ток и одним из токовых01843 Составитель В,ГолубевТехред...

Номер патента: 900920

Опубликовано: 30.01.1982

Автор: Тищенко

МПК: B21C 47/00

Метки: намотке, натяжения, проволоки

...1, выход которого подкпючен через выпрямитель 4 на вход интегрирующего элемента 5. Выход интегрирующего элемента подключен на вход релейного элемента б. Репейный элемент 6 через инвертор 7 и первый вход усилителя 8 подключен на вход тиристорного коммутатора 9, который подключен параллельно части резисторов 1 О роторной цепи двигателя 1.8 цепь статора двигателя 11 чистового барабана 12 волочильного стана включен датчик 13 тока, выход которого через пороговый элемент 14 и управляемый одновибратор 15 подключсн на второй вход усилителя 8.- Управляющий вход одновибратора 15 через блок 16 памяти подключен к выходу датчика 17 числа пар слоев. Сброс блока 16 памяти осуществляется от датчика 18 исходного положения выд; вижной пиноли...

Номер патента: 900906

Опубликовано: 30.01.1982

Авторы: Алымов, Браун, Гринчук, Гул, Данилюк, Кильдяшев, Левченко, Линев, Литвинов, Осмоловский, Сахаров, Тищенко, Третьяков, Тропин, Чабанов

МПК: B21B 37/62

Метки: нажимное

...разделительным клапаном 22.Устройство работает следующим образом,Рассматриваются три режима работы устройства; режим уравновешивания (после перевалки) валкое, режим настройки клети на заданный раствор и режим прокатки.В режиме уравновешивания обеспечивается заполнение гидромагистралей и внутренних полостей двухкамерного .силового гидроцилиндра 1, подрыв нижнего опорного валка и установка требуемого уровня прокатки. Требуемый подрыв валков обеспечивается вторым каналом 15 управления в функции сигнала задающего устройства 17. Разделительный клапан 22 открыт. Гидросистемы камер 4 и 5 соединены между собой, Плунжер 10 цилиндра-корректора 8 по цепи местной обратной связи по положению (не показана), установлен в среднее положение....

Номер патента: 797379

Опубликовано: 30.01.1982

Авторы: Морозов, Тищенко, Шелопут

МПК: G02F 1/11

Метки: монокристаллов, оптически, прозрачных, разориентировки

...устанавливают перед источником света 3. За кристаллом располагают систему из двух поло797379 2О ( Составитель В. Масленников Текред Л. Куклина оррект айн Коляд едак Изд104 Тираж 515 Подписное осударственного комитета СССР по делам изобретений и открытий113035, Москва, )К, Раушская наб д. 4/5 аказ 25/3 ПО По Тип, Харьк. фил. пред. Патент жительных линз 4 и 5, диафрагмы 6 н экрана 7,Кристалл,1 просвечивают параллельным пучком от источника света, диаметр которого больше поперечных размеров кристалла, Плоскости 8 и 9 кристалла, перпендикулярные направлению распространения света, предварительно должны быть отполированы.Через плоскость 10, разориентацию которой измеряют, возбуждают излучателем,З в кристалле ультразвуковой пучок, который...

Номер патента: 900003

Опубликовано: 23.01.1982

Авторы: Борисов, Гордиенко, Дудченко, Иванов, Кравцов, Малюга, Остапенко, Самойлов, Степанович, Тищенко, Трембач, Яковлев

МПК: E21D 23/00

Метки: комплекс, механизированный

...3 с возможностью свободного поворота оси, перпендикулярной продольной оси секции. От осевого перемегцения цапфа 15 фиксируется крепежным элементом 16, Горизонтальное положение секции 1 на наклонной стороне 14, направляющей балки 10 обеспечивается опорой 1, укрепленной на основании 3.Комплекс работает следующим образом.Базовый элемент 7, удерживаемый от сползания хомутами 13, в которых перемещаются направляющие балки 10, передвигается домкратами 6 передвижения к забою вместе с выемочным механизмом 8 в подготовленную для него нишу путем само- зарубки. При этом между наклонными боковыми сторонами 14 направляющих балок 10 и опорными поверхностями хомутов 13 и опор 17 образуются зазоры 5. Все секции крепи во время передвижения базового...

Номер патента: 893563

Опубликовано: 30.12.1981

Авторы: Новак, Португальский, Тищенко, Ушаков

МПК: B28C 5/16

Метки: бетоносмеситель

...содержит чашу 1 с загрузочным патрубком 2, сектором 3 выгрузки, стаканом 4 и крышкой 5. В чаше 1 размещен ротор 6, приводимый в движение посредством двигателя 7, ременной передачи 8 и механизма 9 вращения. На роторе смонтированы подвижные 10 и неподвижные кронштейны 11 крепления лопастей 12. Подвижные кронштейны закреплены посредством пружины 13 и шарни. ра 14 и снабжены роликами 15, контактирующими с копиром 6, выполненным в видеэллиптического кольца и смонтированного настакане 4 под углом к днищу чаши,Копир 16 может быть выполнен волнообразным как показано на фиг, 2, а также мо.жет быть снабжен винтовым механизмом 17регулирования угла наклона и монтироватьсяна стакане посредством проушин 18 и пальцев19.Бетоносмеситель работает...

Номер патента: 893562

Опубликовано: 30.12.1981

Авторы: Астахова, Новак, Португальский, Тищенко, Ушаков

МПК: B28C 5/16

Метки: бетоносмеситель

..., шарниров 5 и пружин 6 смонтированы кронштейны 7 с лопастями в виде наклонныхплоскостей 8. Лопасти закреплены на крон.штейнах 7 под углом к днищу чаши. Каждыйкронппейн выполнен в виде двуплечего рыча га и снабжен подъемным приспособлением9 в виде пригруза, причем каждая лопастьсоставляет с продольной осыс кронштейнаугол 15 - 45, а шарнир 5 крепления кронштей.на установлен на высоте Б, равной 0,5 - 0,9Плицыкронштейна с лопастью, т,е.8 = (0,50,9)ОСоотношение угла наклона лопасти к продольной оси кронштейна и высоты крепленияшарнира выбрано таким, что в нерабочемположении нижняя кромка лопасти погруженав смесь, а в рабочем положении нижняякромка не должна задевать эа днище чаши.1Бетоносмеситель работает следующим обра.зом,Чаша 1...

Номер патента: 893293

Опубликовано: 30.12.1981

Авторы: Кветко, Спирин, Тищенко

МПК: B21C 47/12

Метки: машин, намоточных, остановки

...7 на каретке раскладочногомеханизма. Ось 6 рычага 5 связана сдатчиком перемещения, например, флажком бесконтактного конечного выключателя 8, выход которого подключенк схеме 9 управления приводного двигателя 2 через реле 1 О времени.Работа устройства заключается вследующем,5В начале намотки проволоки на приемную катушку 1 раскладочный ролик 4,подвешенный с помощью маятниковогорычага 5 и стойки 7 на каретке раскладочного механизма с возможностьювращения вокруг оси 6 занимает исходное положение (показано жирной линней). Флажок конечного выключателя8, связанный с осью 6, находится внепрорези конечного выключателя. В конце намотки в связи с изменениемдиаметра катушки изменяется направление усилия, приложенного к ролику, последний...

Номер патента: 892200

Опубликовано: 23.12.1981

Авторы: Гаршин, Колбяков, Тищенко

МПК: G01B 7/06

Метки: покрытий, толщины

...выполненного по схеме дифференциального усилителя. Вход фазосдвигающего контура 4 подключен к выходу усилителя-ограничите" ля, 2. Выход частотного детектора 3 подсоединен к индикатору 8892200 20 Фиг,ограничителем 2, поступает одновременно на вихретоковый преобразователь 5 и на один из входов фазового детектора 7.При настройке устройства преобразователь устанавливают на обраэец без покрытия, а затем на изделие с покрытием, Установка преобразователя 5 на изделие с покрытием вызывает.расстройку Фазосдвигающего контура 4 относительно несущей частоты и Появление фазового сдвига. Измерение этого фазового сдвига осуществляет Фазовый детектор 7, выполненный по схеме дифференциального усилителя (на транзисторах Ч; Ч) с токопитающим каскадом (на...

Номер патента: 891927

Опубликовано: 23.12.1981

Авторы: Антюхов, Белозерцев, Подтыкалов, Тищенко, Феськов, Фрумкин

МПК: E21C 41/04

Метки: ископаемых, месторождений, полезных, разработки

...и гидромониторными насадками 7. Это ограждение, выполненное из эластичной оболочки, соединяют воздухопроводом 8 по одной из восстающих выработок с компрессором 9, установленным на вентиляционном штреке, По другой из восстающих выработок соединяют при помощи трубопровода 10 трубопровод 6 с насосом 11. Оконтуренный столб герметизируют изоляционной перемычкой 12 с выпускным отверстием 13. Насосом 11, установленным на вентиляционном штреке, подают по трубопроводу 10 воду под давлением в трубопровод 6 и в гидромониторные насадки 7, с помощью которой осуществляют отбойку и транспортировку полезного ископаемого. Очистной забой и ограждение из эластичной оболочки, расположенное параллельно линии очистного забоя, наклонены под углом 10 вк...

Номер патента: 891651

Опубликовано: 23.12.1981

Авторы: Генин, Гершенович, Кац, Масленникова, Олевская, Посенчук, Тищенко, Юрьев

МПК: C07C 141/02

Метки: алкилсульфатов, сульфоэтоксилатов

...вещество 37, 85.Выход Ма-децилсульфатов 8 Ф. Цветраствора 4 ед. по иодной шкале.О П р и м е р 3. Реакцию ведут в со скоростью 200 мл/ч подают спиртыфракции С-С,4, этоксилированные3 моль окиси этилена. Сульфирующую 5 смесь 50 -50при температуре жидкости в первой и во второй секцияхв количестве 760 мл/ч, избыток 0по отношению к спирту составляет30 мол,/ (5 ОЗ.спирт = 1,3:1)Тем пература реакции -10 С, среднее времяпребывания 15 мин, Полученный про 25 30 35 40 Анализ полученного продукта, 4: НО 59, 7, Ма 504 1,6 (4,2 от активного вещества)несульфированные сое. динения 0,7 (1,84 от активного вещества) активное вещество 38.Выход Йа-алкилсульфатов составляет 97,63. Цвет раствора 4 ед, по иодной шкале,П р и м е р 2. Реакцию ведут в условиях...

Номер патента: 890034

Опубликовано: 15.12.1981

Авторы: Мешковский, Пасичный, Стеценко, Тищенко, Фролов

МПК: F24J 3/02

Метки: гелиоустановка

...ких процессов требует равномерного темпера турного нагрева рабочей среды, либо много. стороннего нагрева одного приемника излуче ния сложной геометрической формы. сной шире ниеоустановки,м, что ге.20телямилонно концентратоявляется ра жностеи гели стигается те нечтк онтротражатановлен накствуюшего Целью изобретения функциональных возм Поставленная цель лиоустановка снабжена каждый иэ которых уаботает следующим обраконцентраторами 1 солается с помощью контро890034 мы, и тем самым расширяет функциональные воэможности гелиоустановки,3гажателей 3 с, у тановленных наклонно к оптинским осям 4 концентраторов 1, на приемни. ке 2 иэл ения2 уч ния, равномерно распределяясь по его рабочим поверхностям.Так в примере с трубчатым приемником из....

Номер патента: 889266

Опубликовано: 15.12.1981

Авторы: Васильковский, Гриненко, Тищенко

МПК: B22C 15/272

Метки: головка, импульсная

...во внимание при экспертизе1. Авторское свидетельство СССРФ, кл, В 22 С 15/22, 1974,Поставленная цель достигается тем,что в паз перфорированной плиты вмонтировано пустотелое уплотнение, например типа трубки, полость которогосоединяется с полостью рассекателя 5либо с отдельным источником сжатоговоздуха.На фиг. изображена импульснаяголовка с перфорированной плитой,рассекателем и наполиительной рамкой, 10разрез; на фиг.2 - узел 1 на фиг.11,соединение полости уплотнения сполостью рассекателя); на фиг3 вразрез А-А на фиг.2.Импульсная головка содержит по- . 15лость ресивера 1, выпускное отверстие 2, перекрытое клапаном-поршнем3, воздухораспределительное устройство 4, подпоршневую полость 5. Внижней части импульсной головки...

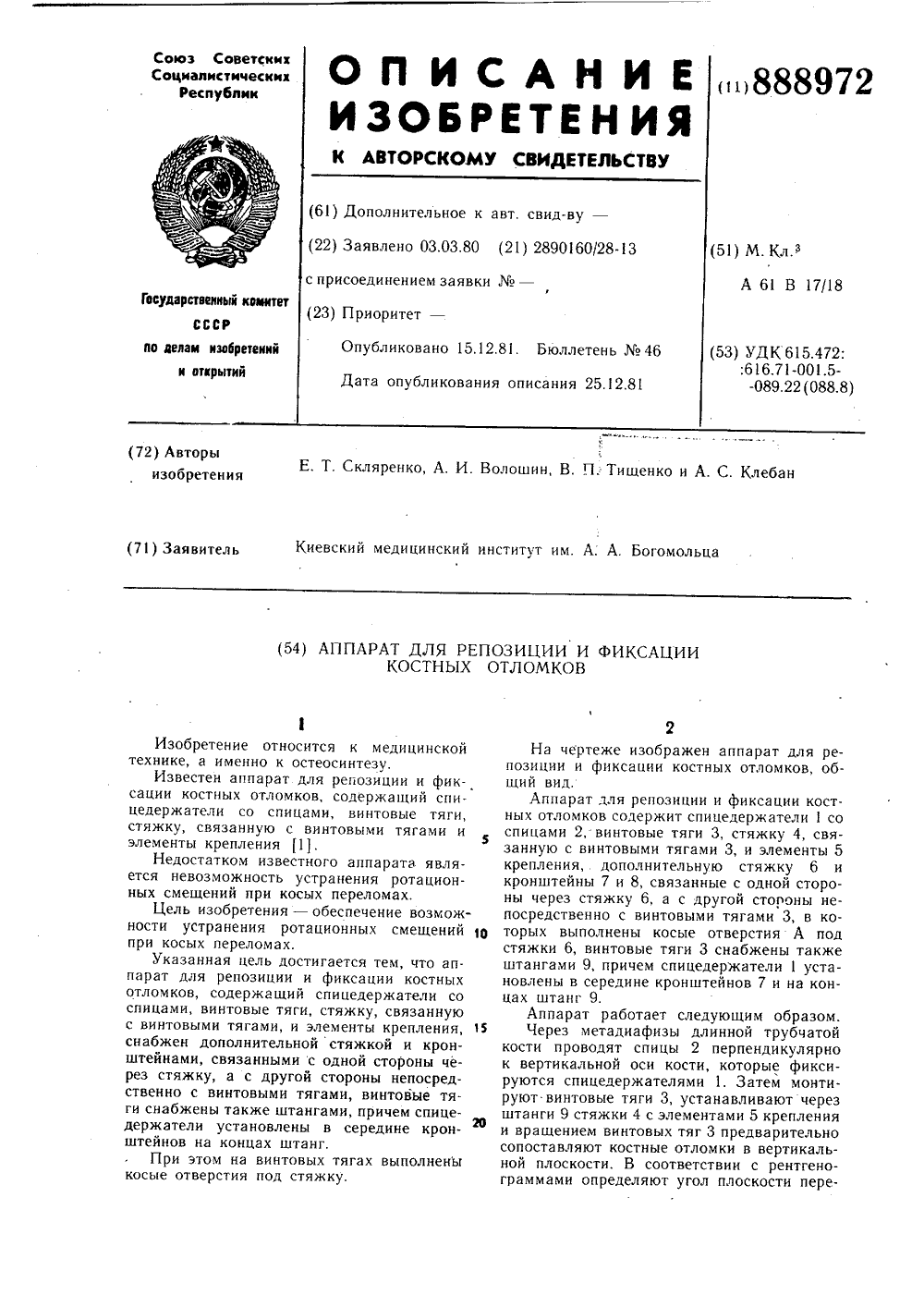

Номер патента: 888972

Опубликовано: 15.12.1981

Авторы: Волошин, Клебан, Скляренко, Тищенко

МПК: A61B 17/18

Метки: аппарат, костных, отломков, репозиции, фиксации

...костных отломков, содержащий спицедержатели со спицами, винтовые тяги, стяжку, связанную с винтовыми тягами, и элементы крепления, снабжен дополнительной стяжкой и кронштейнами, связанными с одной стороны через стяжку, а с другой стороны непосредственно с винтовыми тягами, винтовые тяги снабжены также штангами, причем спице- держатели установлены в середине кронштейнов на концах штанг.При этом на винтовых тягах выполнены косые отверстия под стяжку. зображен аппарат для репин костных отломков, об888972 Формула изобретения СоставитТехред А,Тираж 690ПИ Государственноделам нзобретениМосква, Ж - 35, РП Патент, г. У ель Ю. Бойкас мазов Корректор А, Ферен Подписное Редактор П. КоссейЗаказ 0800/8ВНИИпо3035,Филиал ПП итета СССРткрытийя наб д...

Номер патента: 888205

Опубликовано: 07.12.1981

Авторы: Бурик, Кис, Псарев, Тищенко

МПК: G11C 11/00

Метки: запоминающее, защитой, информации, отключении, питания

...2 не подается, науправляющей шине 8 сигнал отсутствует, элементы И 5 и 6 и элементы ИЛИ 7закрыты, питание на триггеры 4 иблоки памяти 1 не подается. 20 25 Зо З 5 40 45 50 55 4Для работы устройства в режиме приема и выдачи информации с источника питания 2 подается питание, элементы ИЛИ 7 открываются, и питание поступает на блоки памяти 1.охранение информации осуществляется в нескольких режимах.В режиме кратковременного хранения информации перед снятием питания источника, питания 2 в блоки памяти 1 записывается информация, подлежащая хранению, на шину 8 подается сигнал, открывающий элементы И 6.На адресные входы 9 устройства подается такой код, который устанавливает триггеры 4 в единичное состояние,При этом элементы И 5 открываютсяи...

Номер патента: 887907

Опубликовано: 07.12.1981

Авторы: Бурлаков, Ванжа, Дементьев, Завражин, Класс, Клеенкин, Максименко, Мудрый, Пинягина, Тищенко, Школьников

МПК: F27B 15/12

Метки: кипящего, печи, решетка, слоя

...к другу блоки подины(решетки) менее подвержены абразивному из. носу, нежели стоящие на расстоянии друг отдруга арки решетки, а купольная поверхностьрешетки придает ей устойчивость при восприятии нагрузки сверху,Однако эта решетка имеет ряд существенныхнедостатков.Создание нижней купольной конфигурациирешетки приводит к необходимости конструи.рования сложных по форме огнеупорных бло 45ков, изготовление которых методом прессования не представляется возможным,По этой же причине возникает необходи.мость в конструировании большого числа ти.поразмеров фасонных огнеупорных блоков.Литые металлические вставки, которымиоборудованы блоки решетки, расположенына части высоты блока, остальная часть отверстия находится в теле огнеупорного блока...

Номер патента: 884916

Опубликовано: 30.11.1981

Авторы: Бородянский, Гвирцман, Маркман, Мельцер, Надыров, Сойбель, Тищенко, Уланов, Шлепнев

МПК: B23K 31/06

Метки: кожухотрубного, сварного, теплообменника

...отсутствует покрытие, к трубной доске 4. Вторые концы труб (верхняя часть теплообменника) приваривают непосредственно к трубным доскам, так как коррозия в этой части им не грозит по причине что температура стенок входных (по газам) участков труб превышает температуру росы не менее, чем на 20 С. Применение воздухоподогревателей с змалированньци трубками, имеющими линзовые компенсаторы на концах,изготовленными по предлагаемому способу, позволит упростить технологио их изготовления, повысить качество антикоррозионного покрытия труб, значительно увеличить срок службы теплообменников,Формула изобретения Способ изготовления сварного кожухотрубного теллообменника, преимущественно для агрессивных сред, при котором на поверхность труб...
