Измельчитель кормов

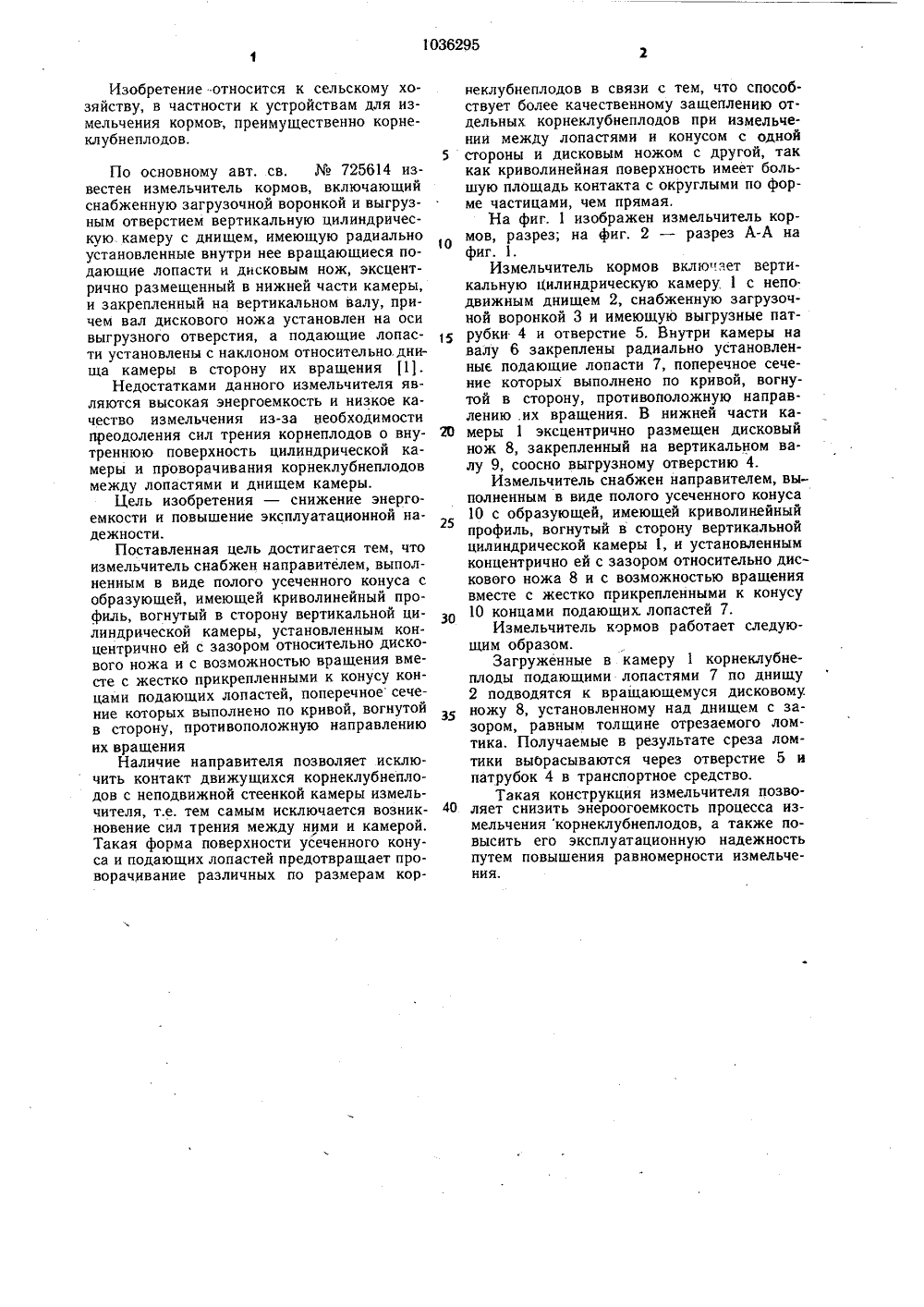

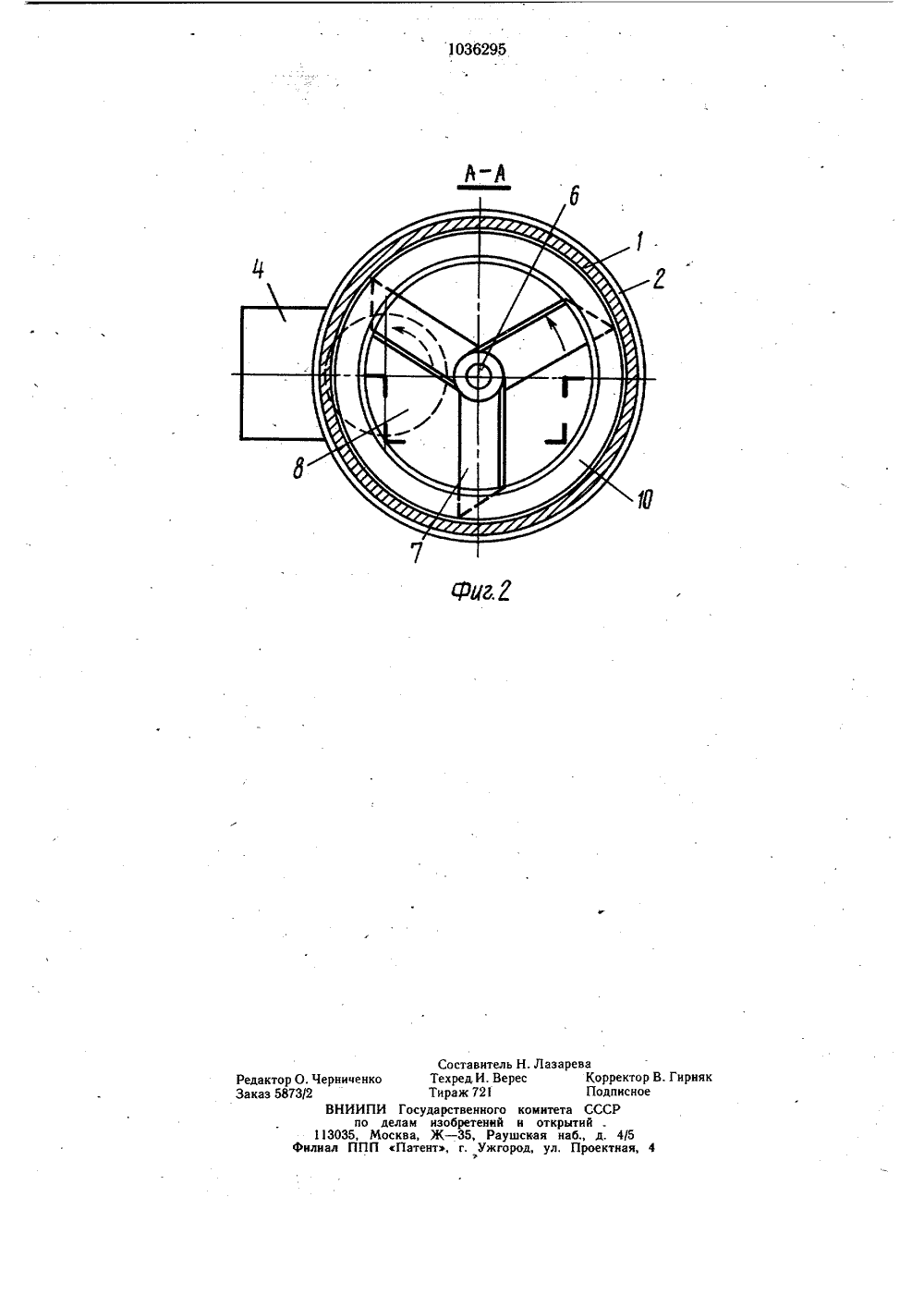

СОЮЗ СЩВЕТОНИС ОЦИАЛИСТИЧЕСКРЕСПУБЛИКзю ОПИСАК АВТОРСКОМ ИЕ ИЗОБРЕТЕНИЯ ВИДЕТЕЛЬСТВУ с целью снижения энергоемкости и повышения эксплуатационной надежности, измельчитель снабжен направителем, выполненным в виде полого усеченного конуса с образующей, имеющеей криволинейный профиль, вогнутый в сторону вертикальной цилиндрической камеры, установленным концентрично ей с зазором относительно дискового ножа и с возможностью вращения вместе с жестко прикрепленными к конусу концами подающих лопастей, поперечное се.- чение которых выполнено по кривой, вогнутой в сторону, противоположную направлению их вращения. ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(71) Белорусская ордена Октябрьской Революции и ордена Трудового Красного Знамени сельскохозяйственная академияИзобретение -относится к сельскому хозяйству, в частности к устройствам для измельчения кормов, преимущественно корнеклубнеплодов.5По основному авт, св. Мо 725614 известен измельчитель кормов, включающий снабженную загрузочной воронкой и выгрузным отверстием вертикальную цилиндрическую камеру с днищем, имеющую радиально установленные внутри нее вращающиеся подающие лопасти и дисковым нож, эксцентрично размещенный в нижней части камеры, и закрепленный на вертикальном валу, причем вал дискового ножа установлен на оси выгрузного отверстия, а подающие лопасти установлены с наклоном относительно.днища камеры в сторону их вращения 1.Недостатками данного измельчителя являются высокая энергоемкость и низкое качество измельчения из-за необходимости преодоления сил трения корнеплодов о вну треннюю поверхность цилиндрической камеры и проворачивания корнеклубнеплодов между лопастями и днищем камеры.Цель изобретения - снижение энергоемкости и повышение эксплуатационной надежности.Поставленная цель достигается тем, что измельчитель снабжен направителем, выполненным в виде полого усеченного конуса с образующей, имеющей криволинейный профиль, вогнутый в сторону вертикальной цилиндрической камеры, установленным концентрично ей с зазором относительно дискового ножа и с возможностью вращения вместе с жестко прикрепленными к конусу концами подающих лопастей, поперечное сечение которых выполнено по кривой, вогнутой в сторону, противоположную направлению их вращенияНаличие направителя позволяет исключить контакт движущихся корнеклубнеплодов с неподвижной стеенкой камеры измельчителя, т.е. тем самым исключается возник новение сил трения между ними и камерой. Такая форма поверхности усеченного конуса и подающих лопастей предотвращает проворачивание различных по размерам корнеклубнеплодов в связи с тем, что способствует более качественному защеплению отдельных корнеклубнеплодов при измельчении между лопастями и конусом с одной стороны и дисковым ножом с другой, так как криволинейная поверхность имеет большую площадь контакта с округлыми по форме частицами, чем прямая.На фиг. 1 изображен измельчитель кормов, разрез; на фиг. 2 - разрез А-А на фиг. 1,Измельчитель кормов вклю .зет вертикальную цилиндрическую камеру. 1 с непо. движным днищем 2, снабженную загрузочной воронкой 3 и имеющую выгрузные патрубки 4 и отверстие 5. Внутри камеры на валу 6 закреплены радиально установленные подающие лопасти 7, поперечное сечение которых выполнено по кривой, вогнутой в сторону, противоположную направлению .их вращения. В нижней части камеры 1 эксцентрично размещен дисковый нож 8, закрепленный на вертикальном валу 9, соосно выгрузному отверстию 4.Измельчитель снабжен направителем, выполненным в виде полого усеченного конуса 10 с образующей, имеющей криволинейный профиль, вогнутый в сторону вертикальной цилиндрической камеры 1, и установленным концентрично ей с зазором относительно дискового ножа 8 и с возможностью вращения вместе с жестко прикрепленными к конусу 10 концами подающих. лопастей 7.Измельчитель кормов работает следующим образом.Загруженные в камеру 1 корнеклубнеплоды подающими лопастями 7 по днищу 2 подводятся к вращающемуся дисковому ножу 8, установленному над днищем с зазором, равным толщине отрезаемого ломтика. Получаемые в результате среза ломтики выорасываются через отверстие 5 и патрубок 4 в транспортное средство.Такая конструкция измельчителя позволяет снизить энероогоемкость процесса измельчения корнеклубнеплодов, а также повысить его эксплуатационную надежность путем повышения равномерности измельчения.1036295 г,Г няк Редактор О. ЧерниченкоЗаказ 5873(2ВНИИ ПИпо д133035, Монлиал ППП Составитель Н. ЛазареваТехред И. Верес Корректор ВТираж 72 ПодписноеГосударственного комитета СССРлам изобретений и открытийква, Ж - 35, Раушсиая наб., д. 4/5Патент, г. Ужгород, ул. Проектная, 4ъ
