Суслов

Номер патента: 738928

Опубликовано: 05.06.1980

Авторы: Изотов, Суслов, Сычев

МПК: B62D 11/10

Метки: гусеничной, механизм, поворота

...обычно для повышения КПД 40 гидромеханической передачи. Режим поворота машины осуществляется так же, как и в устройстве по основному изобретению. В этом режиме муфта 30 всегда замкнута. Поворот в ту или 45 иную сторону осуществляется освобождением вала 19 путем размыкания тормоза 29 и включением фрикциона 25 или 27, что при вращении звена 24 в одном направлении обеспечивает впервом случае вращение вала 19 водну сторону, а во втором случае, с учетом работы реверсивного устройства 26, обеспечивает вращение вала 19 в противоположную сторону. В том и другом случаях наличие в передаче 17 двух .,параэитных шестерен, а в передаче 18 - одной паразитной шестерни заставляет звенья 15 и 16 всегда вращаться в противоположные стороны, взаимно...

Номер патента: 737917

Опубликовано: 30.05.1980

Авторы: Березкин, Локотников, Суслов

МПК: G05B 11/00

Метки: дистанционным, манипулятором

...угла задаюы Формула изобретения 3 73791щего органа 12, нелинейный блок 13, блок . умножения 14, объект манипулирования 15.Устройство работает следующим образом.Перемещая задающий орган по желаемойтраектории, оператор 1 воздействует на упругийэлемент 2. Датчик момента 3 замеряет деформацию упругого эдемента 2, т,е, выраба 1тывает сигнал, пропорциональный силовомувоздействию оператора. Этот сигнал поступаетна первый вход первого сумматора 4. На вто. 10рой вход этого сумматора с датчика давления8 поступает сигнал, пропорциональный силовому взаимодействию исполнительного органаи объекта манипулирования, Раэностный сигналс первого сумматора 4 подается на электронный уусилитель 5, злектрогидроусилитель 6 и гидро.привод 7. Исполнительный...

Номер патента: 737879

Опубликовано: 30.05.1980

Авторы: Лукашин, Суслов

МПК: G01R 29/02

Метки: импульсных, процессов, регистратор, цифровой

...заданном временном 9; Финтервапе, на котором происходит регистрация импульсных процессов.По сигналу с блока 3, осуществпяющего поиск характерной точки импульсного процесса (заданного уровня переднего фронта; пикового значения, последовательИЛИ 7 в запоминающее устройство 2, где происходит егорегистрация. Одновре; -денно происходит регистрация момента времени, существующего зарегистрирован ной характерной точке.Для регистрации момента времени блок 3 запускает распределитель 6, вырабатывающий серию сдвинутых во времени друг относительно-друга сигналов дпя управпения работой согласующих элементов 12-16,При поступлении управпяющего сигнала на согпасуюший элемент 12 информация со счетчика 4 подготовлена дпя ее переноса через согласующий...

Номер патента: 737679

Опубликовано: 30.05.1980

Авторы: Степанов, Суслов, Сычев

МПК: F16D 3/18

Метки: муфта, сцепная

...себя центральную ступицу 11, которая через фланец 12 и кольцо 13 смещает обойму 7 вправо, выводя тем самым из зацепления венцы 3 и 8. Валы 5 и 6 при этом расцеплены, и соответствующий агрегат, имеющий вал 5, может быть беспрепятственно вынут из корпуса машины, если произведены аналогичные операции по расцеплению соответствующих валов на противоположном борту машины, где предусмотрена установка такой же муфты. При сцеплении валов обойму 7 необходимо сдвинуть в направлении продольной оси влево так, чтобы венец 8 вошел в зацепление с венцом 3. Эту операцию также производят с помощью монтажного ключа. Для этого монтажный ключ в положении, обеспечивающем разомкнутое состояние фикса. тора, вращают в противоположном направлении относительно...

Номер патента: 735629

Опубликовано: 25.05.1980

Авторы: Лебедева, Никонов, Суслов

МПК: C10M 1/10

Метки: антифрикционная, материалам, присадка, смазочным

...отличающаясятем, что, с целью повышения эксплуатационных свойств присадки, она содержиталифатическую эпоксидную смолу и хлоридполивалентного металла при следующемсоотношении компонентов, вес.%;Хлорид поливалентногометалла 20-60 2, Авторское свидетельство СССР0 Ю 386978, кл. С 10 М 1/30, 1970 (прототип)Составитель Н. БогдановаРедактор Т. Киселем Техред Я. Бирчак Корректор И. Муска Заказ 2252/3 Тираж 545 ПодписноеЦНИИПИ Государственного. комитета СССРпо делам изобретений и открытий113035, Москва, Ж 35, Раущская наб., д. 4/5 Филиал ППП Патент, г, Ужгород, ул, Проектная, 4 формула изобретения Алифатическая эпоксидная смола до 100Источники информации,принятые во внимание,при экспертизе1. Виноградова И. Э....

Номер патента: 734456

Опубликовано: 15.05.1980

Авторы: Александров, Суслов, Юденков

МПК: F16D 27/09

Метки: зубчатая, муфта, электромагнитная

...Якорь 5 под действием электромагнитного тягового усилия в рабочем зазоре притягивается к корпусу 3, сжимает пружины 7, и венцы 1 и 2 входят в соприкосновение или в зацепление. 5 1 О 15 го 25 зо З 5 4 о 45 трения (электромагнитные силы отсутствуют), и в момент, когда зубья венца 2 соскользнут во впадины венца 1, штифты 4 резко выпрямятся, а венец 1 станет двигаться навстречу якорю 5 и, соответственно, венцу 2, что ускоряет полное взаимное зацепление зубчатых венцов.По окончании полного зацепления зубьев венцов якорь под действием возросшего тягового усилия продолжает притягиваться к корпусу, повторно деформируя штифты 4. В момент равенства тягового усилия и реакции разрезных цилиндрических штифтов движение якоря прекратится,...

Номер патента: 734455

Опубликовано: 15.05.1980

Авторы: Кобуладзе, Суслов

МПК: F16D 27/06

Метки: многодисковая, муфта, фрикционная

...вращающегося момента и улучшение начальных условий включения,Цель достигается тем, что скосы выполнены по всей длине выступов, а поводок снабжен плоскими пружинами, закрепленными консольно, расположенными вдоль боковых поверхностей выступов и имеющими жесткость, превышающую окружное усилие, создаваемое остаточным вращающим моментом муфты.На фиг. 1 изображена фрикционная многодисковая муфта, общий вид; на фиг. 2 - наружный диск, частичный вид.Фрикционная многодисковая муфта содержит втулку 1 с установленными на ней внутренними дисками 2 и поводок 3 с установленными в его сужающихся выступах 4 пружинными дисками 5.На боковых поверхностях выступов установлены консольные пружины 6. Чтобы наружные диски, находясь в более узком...

Номер патента: 732598

Опубликовано: 05.05.1980

Авторы: Кобуладзе, Суслов

МПК: F16D 13/52

Метки: муфта, фрикционная

...диска 21имеется шпиц Л,. который может зацепляться с шлицем И кольца 22, соеди.ненного с, несущей втулкой 3 винтами 23Фрикционная многодисковая муфтаработает следующим образом,В отключенном состоянии муфты несущая втулка 3 вращается относительйо кулачкогой втулки 4 на подшипникежидкостного трения. При подаче напряжения на катушку (включение муфты) якорь б с закрепленными на немдеталями (диском 13, фрикционнымпакетом 5) перемещается.В результате этого между дисками12,13 и 14 возникают силы тренияили наступает зацепление шлица Лдиска 21 с шлицем М кольца 22, Послеуравнивания скоростей происходит соединение тОрцовых кулачков втулок идальнейшее продвижение кулачковойвтулки, При прижатии якорем б пакетаФрикционных дисков 5 начинается...

Номер патента: 732523

Опубликовано: 05.05.1980

Авторы: Крапивин, Ленченко, Раков, Ромашкин, Суслов, Сысоев

МПК: E21C 35/183

Метки: горных, машин, резец

...резца.Поставленная цель достигается тем, чтобоковые поверхности передней грани вставки выполнены наклонными относительно передней и боковых режущих кромок, а фаски передней режущей кромки выполнены с равными расстояниями до боковых поверхностей передней грани вставки. Кроме того, предняя грань вставки выполнена составной.На фиг. 1 показан резец для горных машин, обший вид; на фиг. 2 и 3 - элементы составной передней грани.Резец включает державку 1, рабочую головку 2 с пазом 3 под твердосплавную вставго ку 4, которая состоит из передней грани, выполненной с центральным плоским участком 5 клиновидной формы, параллельным основанию 6 вставки, и боковыми поверхностями 7, расположенными наклонно относи732523 Формула изобретения 3тельно...

Номер патента: 731259

Опубликовано: 30.04.1980

Авторы: Суслов, Тарасов, Устинов

МПК: F28D 15/00

Метки: тепловая, труба

...трубы размещена без зазора коаксиальная731259 Формула изобретения Фиг. 1 втулка 2, снабженная в испарительной зоне 3 системой продольных 4 и кольцевых 5 каналов, Кольцевые каналы посредством продольных пазов 6 и радиальных отверстий 7 сообщены с центральным паровым каналом 8.Работа тепловой трубы протекает следующим образом,При подводе тепла к испарительной зоне рабочая жидкость внутри кольцевых каналов 5 вскипает. Образующийся на греющей поверхности пузырек пара перекрывает сечение кольцевого канала, отсекая при этом жидкостную пробку, Происходит расширение пузыря в направлении продольных пазов при этом жидкая пробка размазывается, оставляя на стенках пленку жидкости. Достигнув продольного паза 6 паровой пузырь разрушается и...

Номер патента: 731125

Опубликовано: 30.04.1980

Авторы: Александров, Суслов, Юденков, Яшвили

МПК: F16D 27/09

Метки: зубчатая, муфта, электромагнитная

...выносят за пределы .корзтуса. Впервом случае это, не избавляя от увеличения габаритов муфты, приводит к уменьшению надегкности и долгсвечнссти контактного токополвода:из-за усиореннопо изнакса колец и увеличению вероятностями электричеоо пробоя между иими, во вто)ом - к значительному увеличению осевых габаритсв муфты. Известна электр ам аппетитная зубчата я муфта, содержащая корпус с катушкой и зубчатым венцом, подвижный в осевом на,пр а вл енин якорь, токосъемное кольцо и две токоподводящие щетки, одна из,которых аведена в,контакт с токосъемным кольцсм 121.Эта муфта имеет те ие:недостатки, что и муфта 1 Ц.Целью изобретевия является уменьшение осевого размера муфты и упрощение се конструкции.Для достижения этой цели в муфте другая...

Номер патента: 731039

Опубликовано: 30.04.1980

Авторы: Лебедевич, Синельников, Суслов, Чаплин, Ямнов

МПК: F04B 37/08

Метки: заливной, охлаждаемый, экран

...гофрировных пластин, герметично соединенныхпериметру.На чертеже схематично показан опиваемый экран в разрезе.Экран содержит емкость 1 для хладагента, снабженную трубками 2 и 3 заливахладагента и отвода его паров соответственно, Конденсирующая поверхность экрана в виде двух гофрированных пластин 4,герметично соединенных по периметру,Экран работает следующим образом.Заливают хладагент в емкость 1. В начальный момент давления в полости экрана и в объеме, где он размещен, равны. В процессе вымораживания газа на пластинах 4 образуется слой криоосадка, причем основная масса газа откачпвается в начальный период работы экрана, когда давления в объеме, где размещен экран н полости экрана отличаются несущественно. Затем, по мере откачки газа...

Номер патента: 729582

Опубликовано: 25.04.1980

Авторы: Иванов, Матавкин, Суслов

МПК: G05F 3/08

Метки: источник, стабильного

...питания и диодом, умножитель тока на двух транзисторахпервого и второго типа проводимости,соединенных змиттерами через третийтранзистор, причем база транзисторавторого типа проводимости соединенас коллектором стабилизирующего транзистора и четвертым резистором, и 15узел сдвига уровня, включающий в себядиодную цепь и транзистор первоготипа проводимости, база которого соединена с выводом диодной цепи, аколлектор - с соответствующей шиной 20питания, введен пятый резистор, включенный между базой транзистора узласдвига уровня и его коллектором,причем база этого транзистора соединена с базой транзистора первого типа проводимости умножителя тока,эмиттер через прямосмещенный диодсоединен с первым и четвертым резисторами, а второй вывод диодной...

Номер патента: 729423

Опубликовано: 25.04.1980

Авторы: Гвоздюков, Суслов

МПК: F27B 3/22

Метки: воздуха, нагревательную, печь, подачи

...подогревателем 3, трубопровод 2 подведенк нагревательной печи 4. На трубопроводе 2 установлен дополнительный нагнетатель 5. Нагнетатели могут быть выполнены в виде двух роторов 6, снабженныхроликами-вытеснителями 7 и установленных в корпусе 8, разделенным перегородкой 9 на две камеры 10 и 11. Из печи 1 Опродукты сгорания подаются в подогреватель 3 по трубопроводу 2. Вращениероторов 6 синхронизированно шестернями 12.15Устройство работает следующим образом. Воздух нагнетателем 1 подается вподогреватель 3 по трубопроводу 2, Подогреватель 3 с трубопроводами 2 образуютмежду нагнетателями 1 и 5 замкнутыйобъем, в котором повышается давлениеза счет подвода тепла продуктов сгорания.Дополнительный нагнетатепь 5 подаетвоздух без...

Номер патента: 726545

Опубликовано: 05.04.1980

Авторы: Галибин, Парамонов, Суслов, Швыркунов

МПК: G06K 15/20

Метки: информации, отображения, пенетрон, типа, трубки, цветной, экране, электроннолучевой

...луча 10, внешнийдатчик 11 исходного черно-белого сигнала.Предлагаемое устройсТво работаетследукщим образом.ЗОСинхрогенератор 4 синхронизируетработу коммутатора 1 и генератора 10,Коммутатор 1, по командам в видй кадровых синхроимпульсов развертки ЭЛТ7,поступакщим с выхода кадровых синхроимпульсов синхрогенератора 4, переключает и каналов блока селекции 2 и и значений выходногона, пряжения источника питания 3. Этотйроцесс циклически повторяется. Каждому. каналу блока селекции 2 ставится 40в соответствиеодно определенноезначение выходного напряжения источника питания 3,При прохождении черно-белого сигйала, поступающего с внешнего датчика 11 по одному из каналов блока се"лекции на вход усилителя подсвета 5,происходит селекция части...

Номер патента: 726346

Опубликовано: 05.04.1980

Авторы: Макаров, Пекер, Полторацков, Пономаренко, Суслов, Юрьев

МПК: E21D 23/16

Метки: крепи, механизированной, секция

...полостью сервоприйода В и. поршневой Г, которые соединены с соответствующими полостями.гидростойки, а также настроечной пружи-ной 11; Второй канал клапана соединенчерез обратный клапан 12 с рабочей по- лостью гидродомкрата, а третий - с поршневой полостью стойки,В статическом состоянии (при выполнении всех операций, кроме передвижениясекции 1 клапан активного подпора 10отключен от поршйевой полости Гидростойки обратно разгрузочным клапаном 6 ив работе не участвует.При передвижении секции крепи рабочая жидкость через гидрораспределитель1 одновременно псдается в рабочую полость домкрата передвижения 4, под толкатель обратногруэочного клапана 6 стоечного гидроблокв 7, в штоковую полость В сервопрйвода клапвйа активногоподпора 10, а через...

Номер патента: 726124

Опубликовано: 05.04.1980

Авторы: Алешин, Долматов, Исаков, Суслов

МПК: C08J 3/20

Метки: композиции, полимерной

...(в обнов в течение 30 мин затем прессуется при4, 4Уном 10 - 2 ф 10 об/мин) или струйфо давлении 800 кгс/см при температуремедуницу. Выбор измельчителя определяет-, 320 С в течение 10 мин и охлаждаетсяося тем, чтобы в нем кристаллы добавки 10 минпод давлением до 200 С. Получа"в "йропбссе- измельчения"претерйемлй все-ют поФтостью пропрессованный непрозрачстороннюю деформацию, равновероятйо по я ный Образец с механическими (прочностьвсем кристаллографическим направлениям на изгиб иударная" вязкость по Динстрат)монокристалла добавки. На стадйй диспер- и электрофизическими характеристикамигирования происходит увеличение площади,ф, ф, 6, Е пр ) мало отличающимиэ)возможного контакта добавки и поли- ся от характеристик фенилона С без...

Номер патента: 724883

Опубликовано: 30.03.1980

Авторы: Суслов, Тер-Ионесян

МПК: F24F 1/04

Метки: кондиционер, переносной

...4, подключена вихревая труба 5, на холодном конде 6 которой установлен эжектор 7, подсоединенный всасывающим патрубком 8 к теплообменнику 4. Баллон 1 заключен с зазором 9 в кожух 10, образу ющим кольцевую полость 11, подсоединенную через теплообменник 4 к всасывающему патрубку 8 эжектора 7. Баллон 1 снабжен наружным оребрением (не показано).Кондиционер может быть оборудован ре- О дуктором 12.Кондиционер работает следующим образом.При открытом вентиле 3 сжатый воздухпоступает из баллона 1 в редуктор 12, где 15 дросселируется до необходимого давления,(охлаждаясь при этом), поступает далее в воздушный теплообменник 4 и затем - в вихревую трубу 5. Холодный поток из вихревой трубы 5 поступает в качестве рабо чего в эжектор 7,...

Номер патента: 724532

Опубликовано: 30.03.1980

Авторы: Долматов, Новаков, Радченко, Суслов, Хардин, Юдина

МПК: C08G 73/10

Метки: полибисмалеимидаминов

...исходных моном еров получают, чтов полимере сохраняется пятичлецныйимидный цикл, о чем свидетельствуютчастоты карбонильной группы 1780 и1710 см, присущие этому циклу, атакже отсутствуют поглощения в областяххарактерных для раскрытого цикла (полоса 1640 см и область 32003400 см );в полимере не имеется первичныхаминогрупп, о чем говорит отсутствиев ИК-спектре полимера полос, хярякте 25ристичных для первичных аминогрупп:в области 3300-3500 (валентные колебания МН ), 1610 - и 830 (деформационные колебания-Н );отсутствие в спектре полимера по 30лос 3090, 840 и 690 см " отвечаснщих соответственно валентным и деформационным колебаниям группы С-Н примялеинимидной двойной связи, свидетельствует о раскрытии двойной связи вмялеиимидцом...

Номер патента: 723766

Опубликовано: 25.03.1980

Авторы: Бондарь, Суслов

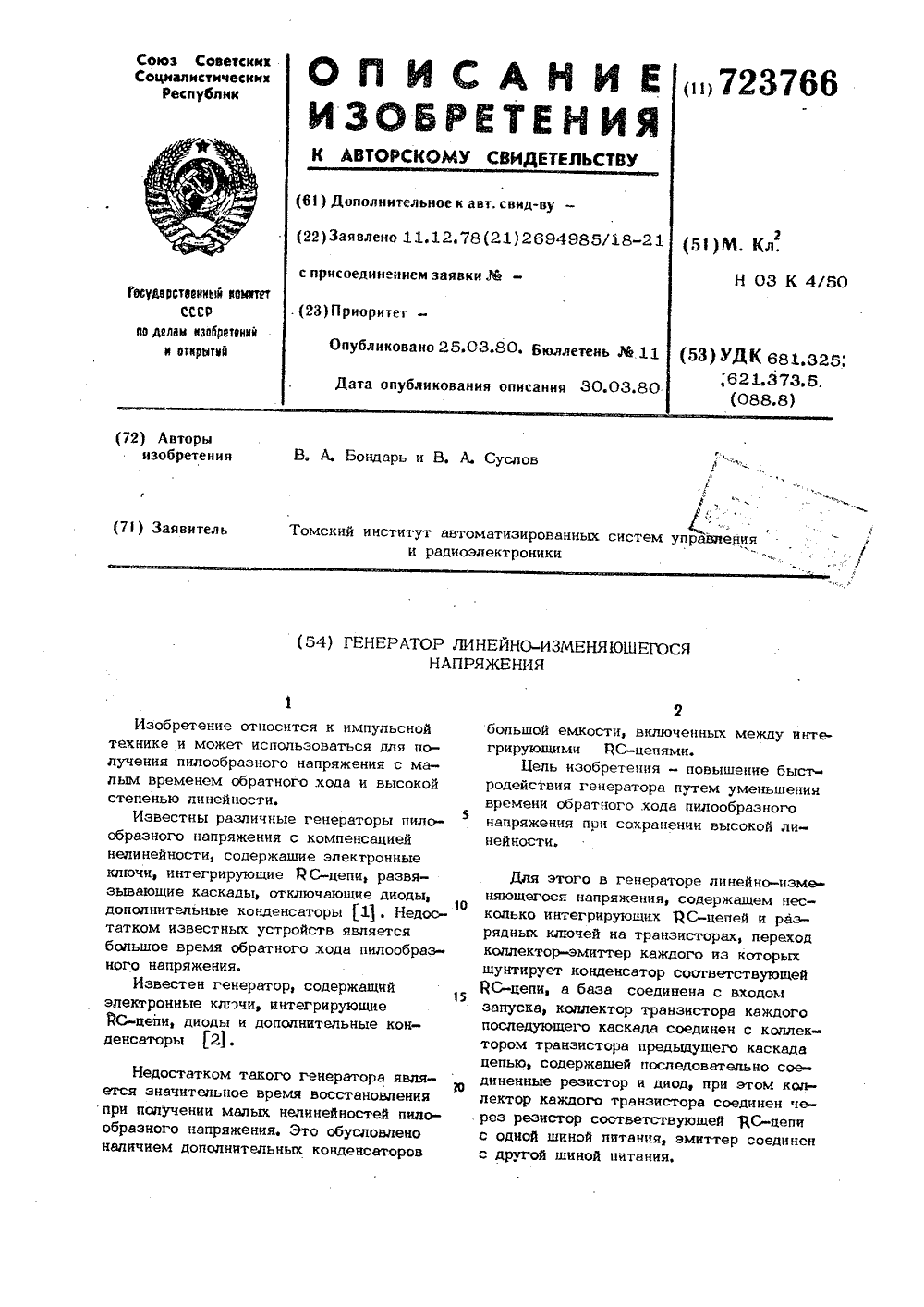

МПК: H03K 4/50

Метки: генератор, линейно-изменяющегося

...ЯС-цепей, кондецсеторы 4-6 интегрируюших ЙС цепей, электронные разрядные ключи 7-9, диоды 10 и 11, резисторы 12 и 13.При подвче нв входы ключей 7-9 отпирающего сигнала запуска конденсаторы 4-6 быстро реэряжеются, после окончв- О ния импульсе запуска нвпряжецие нв конденсаторах 4-6 начинает нарастать, причем резисторы 1-3 подобраны твк, чтобы скорость нарастания непряжения в предыдушей интегрирующей ЙС-цепи была несколько больше, чем в последуюшей ЯС-цепи. Благодаря этому честь зарядного тока первой ицтегрируюшей ВС-цепи, через допопцительцый диод 10 и резистор 12, поступает ца конденсатор 5 второй интегрируюшей р,С-цепи, аналогично, - со второй интегрируюшей НС-цепи не третью, тем семьям компенсируя.спад скорости нврестения...

Номер патента: 723047

Опубликовано: 25.03.1980

Авторы: Комиссаров, Лаутеншлейгер, Суслов

МПК: E02F 3/48

Метки: драглайна, ковша, подвеска

...является обеспечение надежной фиксации заданного положения ковша при его транспортировании из забоя.Это достигается тем, что подвеска снабжена установленными на ковше гидроцилиндром, связанным с разгрузочным канатом. и насосом, сообщенным с гилроцилиндром.Насос может быть установлен на стрелеили поворотной платформе.20 На чертеже изображена подвеска ковшадраглайна, общий вил.Подвеска содержит подъемные канаты 1.соединяющие подъемную лебедку (на чер.теже не показана) с траверсой 2. Тяговьц23047 формула изобретения зканаты 3 соединяют тяговую лебедку (на чертеже не показана) с коушем 4. Подъемные цепи 5 закреплены на ковше 6 и траверсе 2. Тяговые цепи 7 закреплены на ковше 6 и коуше 4. Разгрузочный канат 8 перекинут через блок 9 и...

Номер патента: 721191

Опубликовано: 15.03.1980

Авторы: Абрамов, Володин, Познянский, Суслов

МПК: B21D 41/00

Метки: балки, ведущего, картера, моста

...2.Лолзуны 3 осуществляют с.житие заготовки 1 вдоль ее оси; вследствие неравномерности центральной части заготовки и ромбичности отверстия 1 а происходит свободная раздача центральной частизаготовки, Эта стадия процесса"осуществляется до момента исчерпывания зазорамежду торцами заготовки и оправки.При дальнейшем сближении ползунов3 происходит совместное сжатие заготовки и оправки. Благодаря специальной35конструкции оправки в первую очередьраскрываются (приобретают поперечноеперемещение) центральные элементы оправки 2 а, которые благодаря большой скорости поперечного перемещения входят в 4 Оконтакт с центральной частью заготовкии производят силовую ее раздачу. В этотпериод остальные промежуточные. звенья2 в остаются в сомкнутом...

Номер патента: 720154

Опубликовано: 05.03.1980

Авторы: Безуглов, Беляев, Бородянский, Игнатьев, Микляев, Свириденко, Суслов

МПК: E21C 27/32

Метки: базы, комплекса, очистного, поддержания, прямолинейности

...для поддержан ия пря молине йнос тибазы очистного комплекса,Устройство для поддержания прямолинейности базы очистного комплексавключает гидродомкраты 1 передвижения,закрепленные на секциях крепи 2 и секциях базы 3. Цилиндр синхрониэируюшегогидродомкрата 4 связан с секцией крепи,а его шток 5 посредством тяги 6 с секцией базы, Цилиндр 7 синхронизирую 1 цегогидродомкрата 4 подсоединен к секциикрепи, а его шток 8 - непосредственнок секции базы. С помощью трубопроводов 9 и 10 соединены одноименные штоковые и поршневые полости синхронизируюших гидродомкратов. Гидродомкраты11 с помошью трубопроводов 12, 13 и14 соединены с полостями синхронизирующих гидродомкратов, магистральюуправления 15, трубопроводом 16 и гидроаккумулятором 17....

Номер патента: 717267

Опубликовано: 25.02.1980

Авторы: Воронина, Суслов

МПК: E06B 5/06

Метки: дверь

...часть 5 с отогнутой в сторону и вверх полкой 6, и поверхности: наклонную 7, вертикальную 8 и горизонтальную 9.Рама дверного проема 3 содержит: полку 10, расположенную горизонтально и отогнутую в сторону, полку 11, расположенную вертикально вниз от полки 10; полку 12, отогнутую от полки 11 в сторону вверх; буртик 13, отогнутый от полки 12 в сторону замыкания Ч-образного контура; паз 14, равный сумме толщин полок 5 и 6 охватываемого упругого элемента 1; поверхности внутренние: наклонную 15, вертикальную 16 и наружную 17,Поверхности - наклонная 7 и вертикальная 8 упругого элемента 1 и поверхности - наклонная 15 и вертикальная 16 рамы дверного проема 3 выполнены с соответственно общими поверхностями трения: наклонной 18 и вертикальной...

Номер патента: 715917

Опубликовано: 15.02.1980

Авторы: Захарин, Суслов, Шадек

МПК: F27D 7/00

Метки: нагревательная, рециркуляционная

...нению компрессора достигается разделение иНа фиг. 1 показана установка с применением тепловатт изоляция поршневой группы, работа. вертикального крейцкопфного поршневого ком ющей при повышенных температурах беэ смаз прессора двойного действия с зазором между ки, н механизма движения с картером 20, где3сохраняются нормальные температурнйе условия и обеспечивается смазка, Камера 11 оборудована циркуляционной системой 21 в видеэкранов, каналов и т, д. В этой системе ус.тановлен газоструйный инжектор 22, рабочеесопло 23 которого подключено к нагнетательному трубопроводу 9; диффузор 24 сообща.ется с нагнетательной стороной циркуляционной системы, а патрубок 25 - с ее всасываю.щей стороной, Трубопровод 10 снабжен вентилем 26 для регулирования...

Номер патента: 715767

Опубликовано: 15.02.1980

Авторы: Дьячук, Карпова, Кочетыгов, Маслов, Стрельникова, Суслов

МПК: E21B 23/00

Метки: противовыбросовое

...для фиксации в эксплуатационных трубах скребков и приборов, снабженное поворотной двух 1 О сторонней фиксирующей собачкой, врезающейся в стенки труб и препятствующей выбросу прибора из скважины 1.Известно противовыбросовое устройство, содержащее корпус, эксцентричный15 самозаклинивающийся фиксатор с зубцами, шарнирно соединенный с подпрунннеяной тягой 12.Недостатками известных приборов является то, что они не обеспечивают многократного его использования, так как при аварийных ситуациях, когда происходит "мертвое заклинивание прибора в противовыбрасывателе предусмотрено 2сФраховочное устройство, убирающеефиксатор в корпус при большом натяжении проволоки, Происходит срабатываниешарикового замка и для дальнейшей работы необходимо...

Номер патента: 714446

Опубликовано: 05.02.1980

Авторы: Ильченко, Суслов, Ушаков

МПК: G06K 15/20

Метки: информации, отображения, экране, элт

...6 и через блок 8 управления нодсветом ЭЛТ дает разрешение ца полсвет вектора. Тактовые импульсы с выхода элемента И 7 поступают ня первый счетчик 4 и блоки 9 и 10 выделения частот. Б зависимости 25 от коля, поступившего на вход блоков выделения частот, последние вырабатывают час.тоты2; 2; 22";З, которые поступают на емесители сигцялов1, 12, с выходов которых частота, пропорциоцяльцая косинусу угла наклона вектора, поступает ца первый регистр сдвига 3, а пропорциональная синусу - ца второй регистр сдвига 14, Сигналы с выходов регистров сдвига поступают ца ПК 11 точного каца.ла 19, 20 и напряжения, соответствующие кванту перемещения луча на экране ЭЛТ, поступают на сумматоры 23, 24. Регистры сдвига 3, 4 выполцецы в виде счетчика...

Номер патента: 710835

Опубликовано: 25.01.1980

Авторы: Вайнштейн, Суслов

МПК: B43L 5/02

Метки: чертежное

...бумаги) .На тыльной стороне чертежукреплены вдоль вертикальньны 2, в которых шарнирно уки 3 с прорезью 4 для крепллона бумаги 5, имеющие в нопорный фланец 6 с эластичноНа кронштейнах с помошью оны кожухи 9 с эластичныминакладками 1 О, расположенныренней, смежной с доской сторенней поверхности каждого к своих концов укреплены првающие кожухи в двух положениях - обеспечивающем натяжение бумажного полотна и при перемотке бумаги, и пружина 12. Вторым концом две из. них связаны кронштейнами, а третья - с рычагом 13, тормозящим рулон при перемотке.Для установки рулона бумаги открывают кожухи 9, для чего рычаги 13 отводят от валиков и кожухи под действием пружин 11 поворачиваются вокруг осей 8. На оцин из валиков устанавливают рулон...

Номер патента: 710735

Опубликовано: 25.01.1980

Авторы: Босин, Глебов, Журавлев, Марюта, Огнев, Сотников, Суслов, Тимошенко, Толбатов

МПК: B21D 53/88

Метки: колесного, корпуса, моста, средства, транспортного

...каждой заготовке на одном из концовимеется фланец 2, а на другом прорезаютпродольный пвз 3, длиной равной однойчетверти окружности окна готового моста.После этого производят штамповку из этого конца полукожуха 4 и соединяют двеобработанные заготовки, получая готовоеизделие с окном 5. П р и м е р. Проводят изготовление корпуса ведущего моста трактора О - 150.Из трубы марки Ст 10 с внутренним+0,5диаметром 140мм и толщиной стен+0,5ки 10мм на анодио-механической установке нарезают мерные загтовки длиной 10701 мм.Здщий операции получения заготовок, формовки их с получением фланцев и кожухов с окнами, а также сборки и соединения изготовленных элементов, о т л и ч а ю - щ и й с я тем, что, с целью повышения производительности и снижения...

Номер патента: 710640

Опубликовано: 25.01.1980

Авторы: Демко, Елисеев, Лопатин, Суслов

МПК: B02C 25/00

Метки: измельчения, классификатором, мельнице, процессом, работающей, руды, совместно

...сигналу расход руды в мельницу, дозатор 5 исходной руды, регулятор б расхода воды в мельницу, датчик 7 веса, расходомер 8 воды в мельницу, элемент задержки 9 по сигналу расход воды в мельницу, блок 10 дозирования воды в классификатор, датчик 11 крупности в руде, расходомер 12 воды в классификатор, регулятор 13 расхода воды в классификатор, регулятор 14 расхода руды, задатчик 15 соотношения вода/руда 1 в ванне классификатора, задатчик 16 начального уровня расхода руды, расходомер 17 твердого на сливе классификатора, вычислительное устройство 18,Согласно данному способу регулирование процесса осуществляется следую-щим образом. Сигнал с датчика 7 веса совместно с сигналом датчика 11 крупности в руде и сигналом задатчика 16 подают на вход...
