Суслов

Номер патента: 709565

Опубликовано: 15.01.1980

Авторы: Стом, Суслов, Тимофеева

МПК: C02F 3/32

Метки: биологической, вод, соединений, сточных, фенольных

...растительное сырье (виноградная мезга, отходы при переработке яблок, груш и других фруктов и овощей), отходы от чистки картофеля в системе общественного пи. тания. Все перечисленные растительные ткани могут быть собраны, гомогенизированы и использованы для очистки. сточных вод.П р и м е р. 1 г свежеприготовленного го. могената растительной ткани, полученного растиранием в ступке, заливают 100 мл раствора фенола (пирокатехин, гидрохинон) или - и - бензохинона в концентрациях 1 О", 10 з, 10 4 М и ниже, встряхивают и отбирают709565 пробы, в которых после фильтрования анапизи руют содержание фенолов газохроматографичес 4ки и хинонов методом потенциометрнческого титрования. Результаты приведены в таблице.Таблица Гомогенат хино нов...

Номер патента: 709435

Опубликовано: 15.01.1980

Авторы: Воронина, Гибалов, Науменко, Парсентьев, Скляров, Суслов, Тимошенко

МПК: B61D 17/22

Метки: переходная, площадка, сочлененного, средства, транспортного

...при этом опорная плита шарнирно закреплена на внешних элементах нижних телескопических кронштейнов, а откидной щит - на их внутренних элементах, Для предупреждения провисания гармоники верхний телескопический кронштейн может быть соединен с гармоникой посредством подвижной полой рамки, охватывающей ребро гармоники.На фиг. 1 изображена предлагаемая площадка с частичным вырезом его гармоники, общий вид; на фиг, 2 - то же, сечение А-А на фиг. 1; на фиг.3 - то же, подвижная рамка.Переходная площадка содержит гибкую гармонику 1, контактирующие с торцами сочлененных секций 2 и 3, две торцовые р.чы 4 и 5, соединенные друг с другом верхним 6, и внут)1 (1 (, 11 т 1 ,т3 РИ ГаРт;ОНИКИНижтть;, 7 . - -с. т КСпическ ими к рОнтлтвнешние 9 и 10 н...

Номер патента: 706727

Опубликовано: 30.12.1979

Авторы: Антонов, Жучков, Колесов, Крот, Петров, Суслов

МПК: G01M 13/02

Метки: испытания, моторно-трансмиссионной, средства, стенд, транспортного, установки

...для имитации нагрузок, характерных при повороте транспортного средства, "а инерционная масса 16 и тормоз 17 "для имитации нагрузок, характерных при прямолинейном движении транспортного средства,Для имитации нагрузок, характерных для движения транспортного средства на поворотах, включают механизм поворота испытываемой установки 1. При этом выходные валы 2 и 3 начинают вращаться с различными скоростями, приводя во вращечие третье звено 15 и связанные с ними инерционную массу 12 и тормоз 13. Нагрузка, создаваемая тормозом 13 на третьем звене 15, через сателлиты передается к первому звену 7 и второму звену 11 и далее через шестерни 6, 5, 4 и 10, 9 - к выходным валам 2 и 3 испытываемой установки 1. Одновременно нагрузки, создаваемые...

Номер патента: 703700

Опубликовано: 15.12.1979

Авторы: Волкова, Суслов, Татур, Флидлидер, Шнейдер

МПК: F16D 27/06

Метки: дисковая, муфта, электромагнитная

...охлаждения корпуса и катушки в этих муфтах недостаточна,Целью изобретения является повышение эффективности охлаждения корпуса и ка (ц 703700Л. Жито вая тавнтел ед О. Луж 139 рскаяКорректор Т. СкворцоваПодписное Редактор Л. ВасильковЗаказ 774 Ъ,З 6 комнтета СССРн открытийтпская наб, д 45род, ул, Проектная, 4 ЦН И И П И Госуда по делам н 113035, Москва,1 лнал П ПП Патентрственного зобретеннйЖ - 35, Рау г,с возможностью свободного вращения и служит для передачи вращающего момента исполнительному механизму (на чертеже не показан) .Между катушкодержателем 1 и корпусом 5 в его полости установлена крыльчатка 12, жестко соединенная с корпусом 5. В корпусе 5 и втулке 3 выполнены отверстия 13 для подачи смазки.Для уменьшения потери...

Номер патента: 702162

Опубликовано: 05.12.1979

Авторы: Бакала, Вовк, Гришин, Линдо, Морозов, Песков, Позин, Ромашкин, Сологубов, Суслов

МПК: E21C 35/18

Метки: горных, машин, резец

...резец для горныхмашин, вид сбоку; на фиг. 2 -- резец, вид со стороны задней грани вставки; на фиг. 3 -702162 иг,/ оставитель Ю, Козловред О. Луговая Каж 657 Пнного комитета СССтений и открытийРаушская наб., д,Ужгород, ул, Проект СТех Тир арстве изобре орректор М. Виодписное Редактор Л, ГамбургЗаказ 7560/34ЦНИИПИ Госупо делам113035, Москва,филиал П П П Пате/5ая,3резец, вид сверху; на фиг. 4 - " сечениеА - Л на фиг. 1,Резец для горных машин состоит из державки 1 с Ч-образным пазом под твердосплавную вставку, состоящую из опорнойповерхности Ч-образной формы 2, передней5грани, имеющей выступ 3 в виде цилиндрической поверхности и участки винтовых поверхностей 4, расположенные симметричноотносительно выступа, главной режущейкромки 5 в виде...

Номер патента: 701709

Опубликовано: 05.12.1979

Авторы: Асауленко, Демко, Лопатин, Суслов

МПК: B02C 25/00

Метки: класса, крупного, кускового, потоке, содержания

...материала, ударяющих по балке. Причем .Движетие балки направлено перпендикулярно ее широкой грани чем обеспечивается пересечение, в процессе измерения площади поперечного сечения всего потока. Вследствие этого куски, проходящие через каждую точку поперечного сечения потока, будут ударяться о воспринимающий элемент. Силаудара каждого куска определяется его размерами, физико-механическимисвойствами соударяющихся материалов и скоростьюдвижения куска в момент удара.Скорость движения кусков в момент соударения является постоянной в связи с неизменной высотой падения и постоянной скоростью конвейера 2. Свойства материалав потоке, за время измерения остаются постоянными.Содержание крупного класса в потокекускового материала можно определить по...

Номер патента: 700534

Опубликовано: 30.11.1979

Авторы: Лихогуб, Минасов, Суслов

МПК: C10B 39/02

Метки: камеры, кокса, разгрузки, сухого, тушения

...газа от внешней среды.К нижнему бункеру прикреплен, распределительный направляющий лоток 7, внутри которого установлен перекидной клапан 8, посред.ством которого и в зависимости от его пэло Бжения выгружаемый кокс поступает из нижнего бункера 5 в одну иэ точек распределительного лотка 7 и далее иа ленту транспортера,Работает устройство следуницим образом,Кокс в камере тушения постоянно удерживается двумя плоскими отсекателями 2, которыес определенным интервалом по времени поочередно приводятся в действие на открываниеприводом 9,При срабатывании одного из приводных механизмов, плоский отсекатель 2 опускаетсявниз по наклонной к горизонту, и при этомкокс, удерживаемый этим отсекателем, из камеры тушения поступает в емкость...

Номер патента: 699443

Опубликовано: 25.11.1979

Авторы: Гринберг, Деревоедов, Суслов, Таранов, Тимонин

МПК: G01R 19/00

Метки: коэффициента, кривой, перменного, формы

...один из возможных вариантов предлагаемого устройства для измерения формы кривой переменного напряжения.Устройство содержит входную шину 1, подключенную к входу управляемого усилителя 2, выполненного с регулируемым коэффициентом усиления. Выход управляемого усилителя соединен через детектор сред699443 Формула изобретения СоставительТехред О. ЛугТираж 1073дарственного коизобретении иЖ - 35, Раушснтэ, г. Ужгород Е. Роовая аповКорректор М, ПожоПодписноеа СССРтнйб., д, 4/5Проектная, 4 едактор Т. Ивановаказ 72 6/49 ЦНИИПИ Госпо делам 3035, Москва, ал ППП Пат митетоткрыая нул. них значений 3 с первым входом блока сравнения 4. Второй вход последнего подсоединен к выходу источника опорного напряжения 5, а выход - к параметрическому входу...

Номер патента: 699442

Опубликовано: 25.11.1979

Авторы: Гринберг, Деревоедов, Суслов, Таранов, Тимонин

МПК: G01R 19/00

Метки: коэффициента, кривой, переменного, формы

...напряжений, одно из которых формируют пропорционально модулю масштабированного напряжения, а другое - пропорционально среднему значению масштабированного напряжения,Предлагаемый способ осуществляетсяследующим образом.15 Путем масштабного изменения переменного напряжения с коэффициентом масштаба, обратно пропорциональными его среднему значению, формируют масштабированное напряжение. Затем формируют напряжение, пропорциональное модулю масштабированного напряжения, и напряжение, пропорциональное среднему значению масштабированного напряжения. После этого выделяют разность между напряжением,699442 формула изобретения Составитель Е. Розанов Редактор Т, Иванова Техред О. Луговая Корректор Н. Задерновская Заказ 7216/49 Тираж 079 Подписное ЦН...

Номер патента: 698088

Опубликовано: 15.11.1979

Авторы: Алимин, Суслов

МПК: H01Q 17/00

Метки: волн, поглотитель, электромагнитных

...концевыот оси листов 2 и 3 могут находитьдушных промежутках между концеками листов 2 и 3 соседних поглошментов,Поглотитель злектромагнтает следующим образом,Электромагнитная волна, падающая ибодного пространства, попадает на иющие элементы, расположенные нповерхности предпочтительно в цахматно6980883рядке, и затухает, распространяясь по этой поверхности, При падении электромагнитных волн под произвольными углами на такой поглоти. тель рассеяние их сводится к миниьуму, так как в этом случае падающая волна постоянно поглощается в поглощающих элементах, не имеющих поверхностей, нормальных к падающей волне,Предложенный поглотитель электромагнитных волн обеспечивает высоко эффективное со 1 О гласование при падении электромагнитных волн под...

Номер патента: 697152

Опубликовано: 15.11.1979

Авторы: Матюхов, Суслов

МПК: B01D 37/04

Метки: процессом, суспензий, фильтрации

...с учетом изменений рН-среды фильт- О руемой суспензии.На чертеже представлена принципиальная схема осугцествления предлагаемого способа автоматического управления процессом фильтрации. Очищаемая жидкость, например е рНсреды 12, поступает по входному трубопроводу 1 и проходит через фильтр 2.Фильтрат по трубопроводу 3 отводитсянг передел для получения из него готового 20 продукта,В процессе фильтрации рН-среды фильтруемой жидкости измеряется проточным датчиком 4, установленным на входном трубопроводе.Если рН-среды фильтруемой суспензии становится менее 12 (например при фильтрации гидроокиси магния до рН 8,0) наблюдается растворение осадка на фильтрующем элементе, приводящее к скачкообразному уменьшению перепада давления на...

Номер патента: 696247

Опубликовано: 05.11.1979

Авторы: Белов, Воронин, Полтараус, Стрельцов, Суслов

МПК: F25B 9/00

Метки: газовая, теплоиспользующая, холодильная

...вв" в противоположную сторону цилиндра 1. Смешение поступающего горячего газа с находившимся до этого в полости части 4 относительно холодным газом (внутри газового порш.ня) предотвращается пористыми элементами24. По мере поступления горячего газа внутрь части 3 цилиндра 1 и смещения газового порш.ня вправо давление газа в машине увеличивается. Увеличение давления газа объясняетсятем, что в маШине, имеющей неизменныйсуммарный рабочий объем и массу хладагента,происходит возрастание среднемасссовой тем.пературы газа за счет переталкивания газа стемпературой Тп из части 5, ограничивающейпромежуточную полость мацпщы, в часть 4,ограничивающую горячую полость и ймеющуютемпературу Тг, В течение первого процессацикла перемещения газового поршня...

Номер патента: 694741

Опубликовано: 30.10.1979

Авторы: Гудзяк, Николаев, Новосельский, Сивков, Суслов, Фролов

МПК: F24F 3/14

Метки: воздуха, сжатого, сушки

...расположены внутри последних ц введены в дополнптельньш коллектор-влагоотделцтель.На чертеже приведен пример конструктивного выполнения устройства для осушки сжатого воздуха.Устройство для осушки сжатого воздуха содержит входной 1 и выходной 2 коллекторы-влагоотделителц, к последнему из которых присоединены трубопроводы 3. Кроме того, оно снабжено дополнительным коллектором-влагоотдслцтслем 4 с системой трубопроводов 5, подсоединенных к входному коллектору-влагоотделнтелю 1, а трубопроводы 3 выходного коллектора-влагоотделптеля 2 расположены внутри последних и введены в дополнительный коллектор-влагоотделитель 4. Коллекторы-влагоотделителц могут быть оборудованы электропневмоклапацами 6.Устройство работает следующим...

Номер патента: 694393

Опубликовано: 30.10.1979

Авторы: Аристов, Божко, Журавлев, Комнатный, Коршунов, Куртасов, Султанов, Суслов, Шаипова

МПК: B30B 11/06

Метки: брикетирования, сыпучих

...агрегата (не показан) через бункеры 1 стружка засыпается в приемные цилиндры 3 и с помощью двух симметрично расположенных толкателей 4, действующих навстречу друг другу, начинает сжиматься в контейнере 5. Прп этом часть стружки просыпается в матрицу б, однако скорость движения толкателей выбирается такой, что основная масса струкки подвергается полпрессовке в верхней части контейнера 5,По окончании работы толкателей 4 в верхней зоне контейнера 5 образуется полпрессованный массив стружки с ориентацией ее элементов в направлении, перпендикулярном движеншо толкателей 4. После этого массив стружки нагружается плунжером пидропресса или штоком высоко:коростой машины посреЛством прессуюш;его пуансона 7 и происходит окончательное...

Номер патента: 693341

Опубликовано: 25.10.1979

Авторы: Гайсин, Дроздович, Коган, Питиримов, Сиротский, Ситаев, Суслов, Френкель

МПК: B66C 13/18, G05B 19/418

Метки: машиной, перегрузочной

...команды с пульта управления, В устройстве при данном варианте управления счетчик циклов 16 не действует.При автоматическом управлении оператор задает исходные координаты месте захвата и выгрузки груза па блоке-задания координат 8, устанавливает ограничения рабочей зоны перемещения механизмов на датчиках 15, включает с пульта управления формирователь управляющих команд, задает программу цикла на блоке задания программ 11 и изменения координат на блоке задания координат 8 и по команде с пульта управления 1 приводит устройство в действие.Автоматическое управление осушествляется при этом в следуюшей последовательности.1. Выполнение заданного количества однотипных циклов без изменения задания координат места захвата груза.Цикл включает...

Номер патента: 691646

Опубликовано: 15.10.1979

Авторы: Макаренков, Полтараус, Сеньковий, Суслов

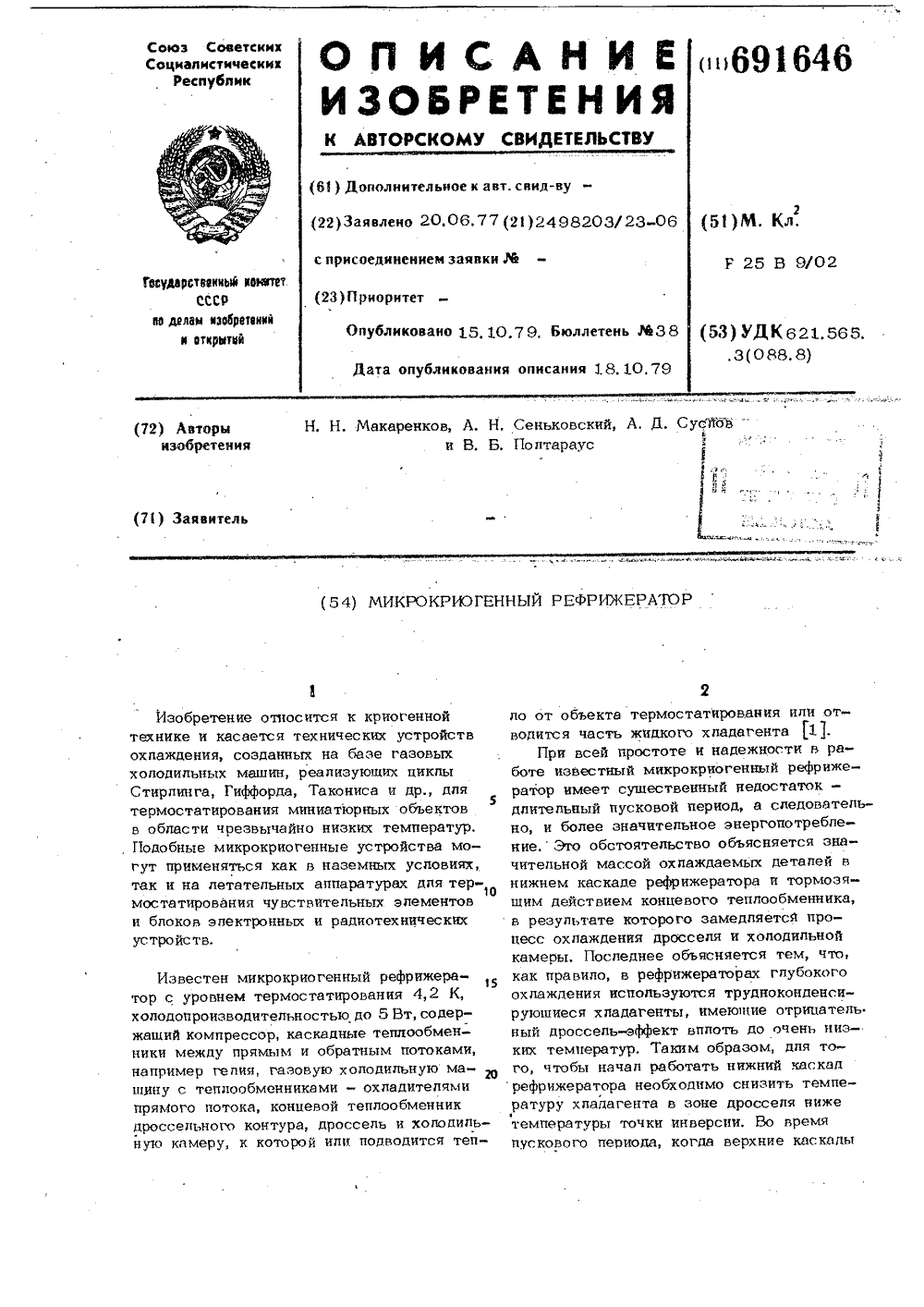

МПК: F25B 9/02

Метки: микрокриогенный, рефрижератор

...кон тура и к холодильной камере, Пусковой теплообменник вспомогательного контура целесообразно выполнять в виде змеевика капиллярного .сечения, навитого на стенку газовой холодильной машины.На чертеже представлена принципиальная схема микрокриогенного рефрижератора, выполненного согласно данному изобретению.Рефрижератор содержит основной контур 1, включающий компрессор 2,ресивер 3, теплообменники 4 между прямым и обратными потоками, газовую холодильную машину 5 с теплообменником - охладителем 6 прямого потока, нерегулируемый рабочий дроссель 7 и холодильную камеру 8, и вспомогательный копутр 9 с последовательно включенными по ходу хладагента пусковым нерегулируемым дросселем691646 6дильной машины 5,. Поэтому температура...

Номер патента: 687321

Опубликовано: 25.09.1979

Авторы: Игнатов, Колин, Макаров, Маляренко, Суслов, Фролов

МПК: F25B 11/00

Метки: газовая, холодильная

...улучшить условия его работы. Использование сепаратора для отбора сконденсирова вшегося компонента сжатой смеси и подача его через регулирующий вентиль в теплообменник полезной нагрузки и в полость компрессора позволяет повысить значение холодильного коэффи, цента ГХМ в 2,5 раза. 687321Формула изобретения1.Газовая холодильная машина, содержащая последочггельно соединенные компрессор, концевой теплообменник, детандер и теплообменник полезной нагрузкио т л и ч а ю щ а я с я тем, что, сцелью повышения энергетической эффективности и надежности работы, между концевым теплообменником и детандером дополнительно установлен сепаратор, патрубок отвода влаги которого через ре улируюптий вентиль подключен к теплообменнику полезной нагрузки.2,...

Номер патента: 687241

Опубликовано: 25.09.1979

Авторы: Лебедовский, Погорелов, Самохвалов, Суслов

МПК: E21D 23/16

Метки: клапан, предохранительный

...пмскной способност ие относится к горной промышименно к предохранительным нжерного типа, предназначенофицированных крепей. Известен предохранительный клапан, включающий корпус, цилиндрический плунжер, пружину, при этом цилиндрический плунжер выполнен с дроссельным хвостовиком 1.Однако данное устройство имеет малую пропускную способность.Наиболее близким решением по технической сущности и достигаемому результату к изобретению является предохранительный клапан, включающий корпус, цилиндрический плунжер, уплотнительное кольцо, самоустанавливаюшуюся шайбу и пружину, при этом в цилиндрическом плунжере имеется центральный канал 2.Целью изобретения является увеличение пропускной способности и предотвращение засорения.Это достигается тем, что...

Номер патента: 685839

Опубликовано: 15.09.1979

Авторы: Макаров, Панчук, Пекер, Полторацков, Суслов, Юрьев

МПК: E21D 23/16

Метки: крепи, механизированной, секция

...клапана б, в штоковую полость гидростойки 5, на вход А и в управляющую полость Б подпиточ.ного клапана 12 и под торец пилотного клала.на 9, Под действием рабочей жидкости пилотный 1 ь клапан 9 закрывается, а разгрузочный клапан,б открывается. Происходит разгрузка гидростойки до давления настройки подпорного клапана и передвижение секции, Подпиточный клапан 12 при разгрузке закрыл, так как давление в порш- о невой полостистойки и соответственно на выходе В клапана 12 выше его настройки.Если при передвижении секции давление в поршневой полости стойки понижается, то под. питочный клапан под действием настроечной пру. жнны открывается и происходит подпитка гид. ростоики. Аналогичным же образом происходит подпитка стойки при увеличении...

Номер патента: 684427

Опубликовано: 05.09.1979

Авторы: Асауленко, Демко, Лопатин, Новицкий, Суслов

МПК: G01N 27/72

Метки: крупности, кускового, потоке, ферромагнитного

...поступления на конвейер распределен по крупности случайным образом, При подходе материала к секции роликов, установленныхна виброплатформе 10, происходит интенсивное встряхивание его, ускоряющеесегрегационные процессы, по завершениикоторых практически все крупные кускиоказываются вверху, а мелкие внизу.Сегрегированный материал конвейеромподается к магнитоиндукционным датчикам1 и 3, установленным над лентой конвейера и под ней.За счет установки датчика 3 на подвижной тележке 4 зазор между ним и поверхностью материала сохраняется постоянным и равным зазору между первымдатчиком и поверхностью нижнего слоя материала на конвейерной ленте 2., Подвижность тележки 4 обеспеч иваетсяшарнирным соединением ее с одним из 4плеч рычага установочного...

Номер патента: 682726

Опубликовано: 30.08.1979

Авторы: Дьячук, Кочетыгов, Маслов, Репин, Суслов

МПК: F17D 1/20

Метки: диспергатор

...тем, что в этом случае значительно снижается плотность газожидкостной смеси и уменьшается толщина пленки. Уменьшение пленки в свою очередь влечет снижение затрат энергии на дросселирование потока газа, создание волнового процесса в жидкостном слое и т, д.При этом снижение перепада давления в вертикальных трубах при кольцевом газо- жидкостном течении в случае увеличения682726 ставитель И. Петоян Корректор Р. Беркови Редактор ьдин Ф 519о комитетасква, УК-Зо,ипография, пр. Сапунова, 2 жидкости, переносимой в газовом потокс,определяется 1 меньшением плотности смеси и затрат энергии на дросселирование потока газа, создание волнового процесса вслое жидкости и т. д,5Диафрагмы, применяемые в этом случае,пе дают желательного эффекта...

Номер патента: 676829

Опубликовано: 30.07.1979

Авторы: Воронин, Иванов, Суслов, Чижиков

МПК: F25J 3/04

Метки: азот, воздуха, кислород, разделения

...- 212,2. Авторское свидетельство СССР255298, кл, Г 25 1 3/02, 1967,Изобретение относится к технике низких температур, а именно низкотемпературному разделению воздуха.Известен способ разделения воздуха на азот и кислород, включающий охлаждение сжатого воздуха до температуры конденсации и разделения его в ректификаторе 1.Недостаток этого способа заключается в больших габаритах ректификатора, а также в его неудовлетворительной работе в условиях наклонов, вибрации и качки.Также известно разделение воздуха, охлажденного до температуры конденсации, в вихревой трубе, работоспособной в условиях наклонов 121. Однако при этом степень извлечения кислорода недостаточна для использования способа в производстве кислорода.Целью изобретения является...

Номер патента: 673928

Опубликовано: 15.07.1979

Авторы: Годнев, Дерденков, Суслов

МПК: G01R 13/02

Метки: процессов, регистрации, ударных

...ЗУ 5 предназначен для двухтактного изменения режима работы ЗУ 5 при поступлении одного импульса на его адресный зовход (сначала - считывание, а затем - запись).Механический процесс превращаетсяпреобразователем 1 в электрический сигнал, который нормируется по величине и частотному диапазону согласующим усилитеИлем 2 и поступает на вход АЦП 3. За один такт работы АЦП 3 на его выходе формируется код, соответствующий величине входного сигнала в данный момент времени, который поступает на один вход цепей 4 переноса кода. Одновременно тактовый импульс АЦП 3 поступает на адресный вход ЗУ 5 и выбирает очередной адрес. По началу этого же импульса блок 10 устанавливает ЗУ 5 в режим считывания, Если сигнал на первом входе блока запуска...

Номер патента: 673745

Опубликовано: 15.07.1979

Авторы: Иванов, Полтараус, Суслов, Фролов

МПК: F01C 1/14

Метки: роторная

...между зубьями шестерен при обкатывании их друг относительно друга (в верхнем положении зубьев), соединяющую полости начала ввода и конца нагнетания рабочего тела. При этом величина перетечек газа через . эту щель имеет больший удельный вес по сравнению с перетечками через другие щели,Целью изобретения явля.ние перетечек через щелими шестерни.Цель достигается тем, что перемычка между входным и выходным каналами в корпусе выполнена с шириной равной6737454ся в уменьшении перетечек и увеличенииКПД. 3или больше шага зубьев наружной шес 4терни.На чертеже изображена раторная машина.Машина содержит корпус 1, входной канал 2, выходной канал 3, перемычку ,4 (шириной в), внутреннюю шестерню 5, и наружную шестерню 6 (с шагом зубьев а).Роторная...

Номер патента: 671962

Опубликовано: 05.07.1979

Авторы: Венедиктова, Ермолов, Костиков, Лякин, Суслов, Яровинский

МПК: B23K 35/28

Метки: алюминиевых, вакууме, пайки, припой, сплавов

...является основным легирующим компонентом. Однако содержаниеего в припое менее 8,0 и более 10привбдит соответственно к увеличениютемпературы плавления и жидкотекучести ч 1 о приводит к значительной эрозии основного материала при пайке. 80 4Добавка циркония в припой в количестве 0,1-0,15 оказывает модифицирующее действие на структуру сплава,которая становится более мелкодисперсной и равновесной, что, в своюочередь, благоприятно влияет на меха-нические свойства паяных соединений.При меньшем содержании циркония вприпое не проявляется в полной мереэффеКтмодифицирования, а при большем содержании его в сплаве возможнопоявление в припое в виде самостоятельной Фазы,Припой изготавливается обычнымспособом - оплавлением компонентовс последующей...

Номер патента: 667424

Опубликовано: 15.06.1979

Авторы: Богданов, Изотов, Суслов, Сычев

МПК: B60K 17/10

Метки: гидромеханическая, передача, средства, транспортного

...тем самым однозначно обеспечивают получение вполне определенной характеристики передачи в режиме торможения. Тормозная характеристика М на валу 4 в зависимости от угловой скорости вращения этого вала, обеспечиваемая гидромеханической передачей совместно с двигателем, приведена на фиг. 6, где через Ха обозначена доля тормозной энергии, поглощаемой за счет двигателя, а характеристика ССизображает процесс перевода передачи в режим торможения, сопровождающийся пробуксовкой фрикционных элементов муфты 11 до момента ее полного включения в точке С.Принудительное включение муфты 11 может быть использовано для включения двигателя при движении транспортного средства с буксира при включенной передаче в коробке передач. Этот режим обеспечивается...

Номер патента: 666633

Опубликовано: 05.06.1979

Авторы: Матавкин, Суслов

МПК: H03F 3/45

Метки: входного, каскада, компенсации, транзисторного

..."Патент",г. Ужгород, ул, Проектная, 4 3ра соединен с эмиттером шестого транзистора,база пятого транзистора соединена с базой восьмого транзистора, коллектор которого подключенк эмиттеру четвертого транзистора, а змиттерсоединен с вторым выводом генератора постосянного тока.На чертеже приведена принципиальная электрическая схема предложенного устройства.Устройство для компенсации входного токатранзисторного каскада содержит первый и вто Орой транзисторы 1 и 2 противоположного типапроводимости, третий, четвертый, пятый транзисторы 3, 4, 5 такого же типа проводимости, каку второго транзистора 2, шестой, седьмой, вось.мой транзисторы 6, 7, 8 противоположного типапроводимости, генератор 9 постоянного тока.Устройство работает следующим...

Номер патента: 664683

Опубликовано: 30.05.1979

Авторы: Курочкин, Меньшикова, Стом, Суслов

МПК: B01J 20/22, C02F 1/28

Метки: вод, серусодержащих, соединений, сорбент, сточных

...сорбента для очистки вод от серосодержащих соединеюллетень20 (53) УДК 661.183.1(088,8) восстановительной емкости полимерных хино нов.П р и м ер. 100 мг полимера, имеющего окислительно-восстановительную ем ость порядка 8 - 9 мг экв/г, помещают в стаканчик, заливают дистиллированной водой (5 мл), добавляют раствор ЗН- и Ь - 5 Ф содержащего соединения до концентрации 10 - М. Для восстановления дисульфидных связей приливают 2 мл насыщенного раствора Хаа 50 з Убыль БН-групп контролируют амперометрически, Степень очистки от серусодержащих соединений в среднем составляет 75% при 15-минутном контакте,В таблице приведены данные по изменению содержания БН-групп в зависимости от емкости полимера, времени, контакта и рН раствора.Время контакта,Убыль...

Номер патента: 663898

Опубликовано: 25.05.1979

Авторы: Кувшинов, Левашов, Суслов, Филинова, Хорин, Юрьев

МПК: F15B 13/01

Метки: блокировки, гидравлической

...сервоустройство,в виде клапанной группы.гНа фиг. 1 представлена общая схема системы гидравлической блокировки; на фиг, 2 - дополруппа 9 содержит обратный кла. льно закрытый в сторону управ- линии 7, и обратный клапан 15отверстием "а", нормально откну управляющей гидролинии 7,663898ение, а клапаны 1 О и 11 закроются. Повторное 6 появление давления в любом из отводов управ.ляющей гидролинии вызовет повторный лере.вод стойки в положение подпора. Далее про.изводятрасйор стойки при помощи распределители 4.Такое выполнение системы обеспечивает уп.рощение конструкции и улучшение гидравличес.ких характеристик распределителя за счет сни.ур жения потерь давления. Силовой цилиндр 1 содержит исполнительныполости А и Б, сообщенные с гидролиниями 1и...

Номер патента: 663793

Опубликовано: 25.05.1979

Авторы: Андреев, Комиссаров, Рутковская, Суслов

МПК: E02F 9/04

Метки: землеройных, машин, передвижения

...установки землеройных машин и приводит к уменьшению ее рабочей зоны.Белью изобретения является уменьшение габаритов и нагруженности металлоконструкций машины,Это достигается тем, что башмакиустановлены в проемах опорной рамы, приэтом внутренние части башмаков прикреплены к опорной а раме посредствомподъемных гидроцилиндров.На чертеже изображено опиустройство.Устройство для передвижения землеройных машин содержит опорную раму ,в проемах которой установлены подъемные гидроцилиндры 2, и башмаки 3, состоящие иэ внутренней 4 и внешней 5663793 формула изобретения 3частей соединенных между собой тяговым1гидроципийцром 6, Внутренние части 4башмаков 3 шарнирно присоединены кштокам подъемных гидроцилиндров 2. Устройство работает следующим обра...
