Смолянов

Номер патента: 1685799

Опубликовано: 23.10.1991

Авторы: Голованов, Смолянов

МПК: B65B 23/02

Метки: разгружателем, яиц

...несущее информацию о том, что ячейка тары5 и 4 не заполнена, то ЙЯ- триггер 16 не меняет своего состояния и команда на открытие разгружателя не формируется.По второму сигналу датчика 4 информация о наличии яйца в корзине заносится в ЙЯ-триггер 54, который производит запрос о состоянии ЙЯ-триггера 19 через схему 27 совпадения, и так далее до ЙЯ-триггера 2. Если один из ЙЯ-триггеров 16 - 21, допустим ЙЯ-триггер 19, выдал информацию о том, что в предыдущую ячейку тары бь 1 ло разгружено яйцо, то схема 27 совпадения выдает информацию на ЙЬ- триггер 8 об этом и при наличии сигнала с КЯ-триггера 54 о том, что яйцо в корзине транспортера есть, а номер ячейки тары соответствует четвертой, то ЙЯ-триггер 18 через схему 24 совпадения и...

Номер патента: 1490240

Опубликовано: 30.06.1989

Авторы: Лычаков, Малиновский, Погодин, Савельев, Смолянов

МПК: E04G 21/16

Метки: кирпичных, кладки, стен

...стрелы 3 проложен и закреплен шланг 18 механизма подачи раствора 6, которым является растворонасос.Для приема кирпича кабина 4 каменщика оборудована наклонным роликовьм конвейером 19, шланг 18 с раствором закрепляется на поворотном кронштей-не, служащем для изменения положения растворной воронки 20 в зависимости от направления движения кабины 4,Система управления рабочими опера циями манипулятора (движение вдоль кладки, подъем и опускание, поворот) включает пульт 21 управления в кабине каменщика (элементами регулирования скоростей движения исполнительных механизмов)На стреле 3 расположены направляющие ролики 22 двух- цепного конвейера 5 с захватами 16 кирпича, а механизм 14 поворота состоит из рейки 23 и зубчатого колеса 24 и...

Номер патента: 1409746

Опубликовано: 15.07.1988

Автор: Смолянов

МПК: E05B 47/00

Метки: замок, кодовый

...счетика 2, выход которого соединен с дешифрагором 7, который преобразует двоичный коддесятичный, и на цифровом индикаторе меем цифры от 0 до 9, бегущие с астотой 0,5 - 1 Гц.Набор кода осуществляется нажатием включателя 4 в момент появления на цифровом индикаторе заданных цифр кода в за,данном порядке. Набор должен быть выполнен за один цикл изменения цифр. При нажатии включателя 4 на выходе тригге,ра 5 появляется уровень 0, а на выходе инвертора6 - импульс 1, который ,поступает на входы схемы И и схемы 2 И - НЕ 14.В случае правильного набора цифры кода срабатывает элемент И 17 и сигнал просчитывается вторым счетчиком 3, В случае неправильного набора цифры кода сбрасывают схемы 2 И - НЕ 13, 14, которые формируют сигнал сброса...

Номер патента: 777423

Опубликовано: 07.11.1980

Авторы: Ефремов, Житков, Малофеев, Никулин, Смолянов

МПК: G01C 9/16

Метки: наклона, объекта, подвижного, угла

...принципиальнаясхема устройства; на фиг. 2 - разрез А - Ана фиг,1,Устройство содержит измерительную схе.му 1, электромеханический преобразовательугла 2 в электричесхую величину, например,вращающийся трансформатор, измерительный маятник 3, жестко связанный с поворотной осью преобразователя 2, груз, состоящий из перемычки 4 и постоянных магнитов б, демпфер б, выполненный в видеполости дугообразной формы с расположенным внутри нее свободноподвижным телом 7,Устройство работает следующимобра-зом. В статическом режиме (скорость объекта постоянна) при изменении стабилизируемого положения движущегося самоходного устройства и появлении угла наклона,корпус устройства повернется на тот жеугол. При этом ротор электромеханическогопреобразователя 2,...

Номер патента: 768411

Опубликовано: 07.10.1980

Авторы: Бодров, Вильский, Иванова, Матвейкин, Пенский, Смолянов, Черникова, Юрьев

МПК: B01D 3/42

Метки: процессом, ректификации

...и дистиллята с коррекцией по энергети10 ческому состоянию сырья изменением расхода пара и стабилизации состава в колонне измене. нием расхода диртиллята 111. 4 Способ осуществляется следующим образом,Датчик 1 измеряет состав (температуру) наконтрольной тарелке колонны 2. Сигнал с датчика 1 передается на регулятор 3 качества верх.него продукта, воздействующий через клапан 4на расход дистиллята. На этот регулятор пода.ется сигнал с датчика 5 скорости изменениятемпературы (состава) на контрольной тарелкедругой части колонны,Регулятор 6 получает сигналы от датчиков 7,8 расхода дистиллята и пара и воздействует че.1 фСебестоимость одного декалитра спирта снизи.лась на 0 - 00,5 рублей или на 1 коп.Условно. годовая зкономия от внедрения...

Номер патента: 706577

Опубликовано: 30.12.1979

Авторы: Голодняк, Дворчик, Пронин, Смолянов, Толмач

МПК: F15B 15/14

Метки: привод, электрогидравлический

...температурных расширений в виле замкнутых герметичных эластичных объемов 9 и 10, заполненных газом. Штоки 5 и 6 гидродвигателей соединены между собой тягой 11. Эластичные объемы 9 и 0 размещены в цилиндрах 12 и 13, внутренние полости 14 и 15 которых связаны через дроссели 16 и 17 с полостями 7 и 8 гидродвигателей 3 и 4 соответственно, ,:. Ъ)1T-: - - Электрогидравлический привод работает следующим образом.При подаче электромагнитным насосом 1 жидкометаллического рабочего тела, например, в полость 7 гидродвигателя 3 шток 5 последнего перемещается вместе со связанной с ним нагрузкой. Благодаря наличию жесткой тяги 11 шток 6 второго гидродвигателя 4 также переме 1 цается и объем последнего уменьшается в точном соответствии с...

Номер патента: 682569

Опубликовано: 30.08.1979

Авторы: Барятинский, Голяев, Казаджан, Костромин, Лялин, Молотилов, Никокошев, Пономарев, Смолянов, Франценюк, Шаповалов

МПК: C21C 5/52

Метки: выплавки, кремнистой, стали

...конце расплавления металлошихтыпроводят обновление шлака присадкой 2,0 т извести и 1,5 т агломерата.При температуре металла 1610 С начинают продувку кислородом и заканчивают ее при температуре 1665 С, Металл в этот период имеет следующий химический состав: 0 028% С, 0 06% Мп, 0,006% Р, 0 03% Сг, 0025,о/о 5 4ры в пределах 0,008 - 0,015%, необходимой для образования сульфидов марганца.П р и м е р 1 (оптимальный). Выплавку проводят в дуговой электропечи емкостью 100 т.В конце расплавления металлошихты проводят обновление шлака присадкой 2,0 т извести и 1,5 т агломерата.При температуре металла 1600 С начинают продувку кислородом и заканчивают ее при температуре 1670 С.Металл имеет в этот период следующий химический состав: 0,03 С, 0,06% Мп,...

Номер патента: 663032

Опубликовано: 15.05.1979

Авторы: Бартенев, Васильченко, Колесников, Смолянов, Фархуллин

МПК: H02K 21/46

Метки: синхронный, электродвигатель

...концентрично ему ипостоянному магниту, который размещенвнутри статора, а пазы статора выполнены открытыми как со стороны магнитопфо.вода, так и со стороны магнита.На чертеже схемагично показан описы ваемый электродвигатель.Электродвигатель содержит статор 1с обмоткой 2, размешенной в пазах 3,Концентрично статору 1 сего наружнойстороны расположен магнитопровод 4 ротора 5 с пусковой короткозамкнутой обмоткой 6 внутри статора 1 конпентрично ему становлен постоянный магнит7, Пазы 3 статора вьполнены открытыРедактор А. Пейсоч емчи Заказ 2713/55 Тираж 856 ЦНИИПИ Государственного комитета по делам изобретений и открыти 113035, Москва, Ж, Раушская н, д. 4/5 лиал ППП фПатент, г, Ужгород, ул, Проектна ми как со стороны магнитопровода 4, таки...

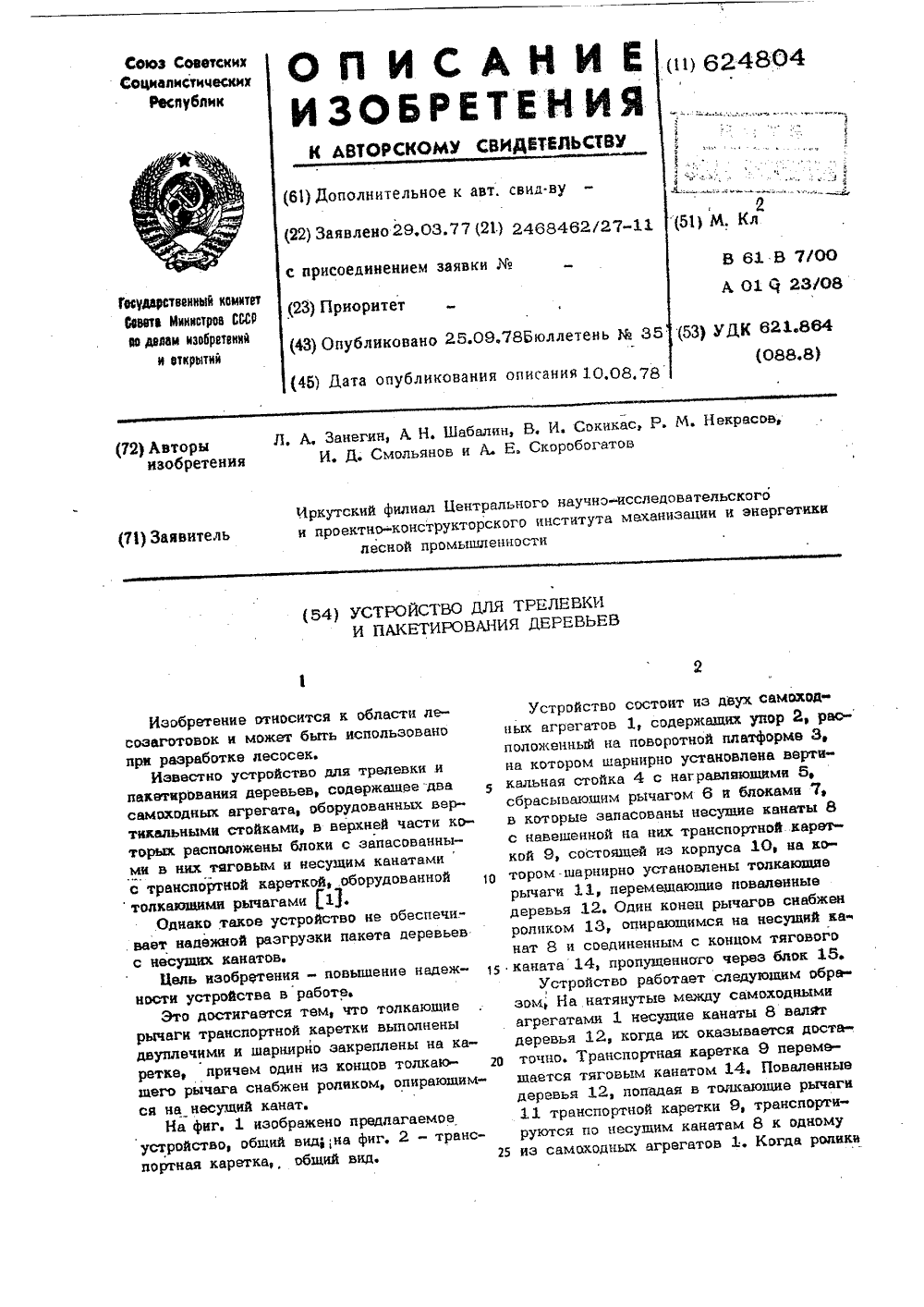

Номер патента: 624804

Опубликовано: 25.09.1978

Авторы: Занегин, Некрасов, Скоробогатов, Смолянов, Сокикас, Шабалин

МПК: B60P 3/41, B61B 7/00

Метки: деревьев, пакетирования, трелевки

...8 валйт деревья 12, когда их оказывается достаточно. Транспортная каретка 9 перемешается тяговым канатом 14. Поваленные деревья 12, попадая в толкающие рычаги 11 транспортной каретки 9, транспортируются по несущим канатам 8 к одному иэ самоходных агрегатов 1. Когда ролики804большая длина несущих канатов (200- , 260 м) позволяет формировать пакет любого обьема.Применение самоходных агрегатов до минимума сводит монтажно- демонтажные работыа наличие специальной транспортной каретки с толкающимирычагами позволярт собирать. Поваленные деревья в пакетр механизировать ручнойтруд, исключающий чокеровку и отцепкудеРевьеВр что Явлиетс ч 3 нэобходнмым ПРИтракторной трелевке. Ф ормула изобретения Устройство для трелевки и пакетирования деревьэвр...

Номер патента: 621763

Опубликовано: 30.08.1978

Авторы: Рульнов, Смолянов

МПК: C22B 1/02

Метки: вяжущих, процессом, термообработки

...топлива, к содержанию углекислого газа в исходном сырье.Способ осуществляется следующим об разом.Непрерывные сигналы от расходомерови газоанализатора, пропорциональные количеству поступающего на обработку сырья, количеству расходуемого топлива, 10 количеству отходящих из печи газов и концентрации в них углекислого газа, вместе с внешними сигналами, характеризующими качество исходного сырья и теплотворную способность топлива, поступают в вычис лительное устройство. На основе текущихзначений перечисленных измеряемых параметров в вычислительном устройстве по разности между количеством углекислого газа в отходящих газах и количеством уг лекислого газа, выделившимся при сгорании топлива, с учетом запаздывания определяют количество...

Номер патента: 590499

Опубликовано: 30.01.1978

Авторы: Дворчик, Кондратьев, Копп, Патрусов, Пронин, Смолянов, Толмач, Янтовский

МПК: F15B 15/14

Метки: привод, электрогидравлический

...выполнены сильфоннымп (см. фиг, 1) илн ограничены мсмбрачой 8 (см, фиг. 2). Насос 1 и пЛродвигатели 2 соелирреН 11 к я и я, . О 1, 3 я;1 0;1:11.1 51 ы м )1 и л и и х 1 м е т а л л 0 зр.П,):вол, изоо;)Я)ссиный нд фиГ, 1, работает С,СЛ ЮН 11) ООРЯЗОМ.Перел началом работы устройство заполняется жрлким металлом:1 в ге:)метичиых эластичных объемах создается:збыточН)с статичсссое лдвлсппс газа, например, устд ОВхлй Опречс,1 снн 01 Всличины жесткоЙ тяГП д, П ). полчсп.)дзлЯ 10 И 1 сГО ап 1)Яжения 11 Я элскг;)ОдгнТный;ас)с 1 в зависмости отВСГПЧ:ПЫ П Н 211 РЯВЛЕНИЯ ЭЛСКТЗОМЯГНИ:10 ГО ПОЛЯ В ОД(:( ИЗ СИЛЬфоны.", ГПДРОДВИГЯТС 1(й 2:, замкнутом герметичном эластичном объеме 6 созДается изоыточное павлепе, которо( увел пчпВает Ооъем сильфопОГО...

Номер патента: 562903

Опубликовано: 25.06.1977

Авторы: Ильин, Смолянов, Фархуллин

МПК: H02K 21/46

Метки: синхронный, электродвигатель

...удвоенной суммы длин воздушных зазороз между магнитом 2 ц магнитопроволам 3 магитопрозодом 3 и,расточкой статора 7, но меньше разности полюсного деленя ц ширины полосой луги манита 2. Магнцтопровол 3 укреплен на немагнитном диске 3, который в свою очередь связан с валом 1 пружцноц 9. На валу 1 установлен упор 10,Пр пуске двигателя, когла скольжение ротора близко к единице, на магнцтопровол действуют реактзый момент, момент пружины ., момент от зхрезых токов. Пол действие момента от вихревых токов, который большесуммы двух других указанных моментов, магяитопровод 3 поворачивается на угол л/2 эл. гра,ь до упора 10, шунтирует магнитный поток полюсов магнита 2 н уменьшает проводимость для продольного потока. Этим достигается существенное...

Номер патента: 543100

Опубликовано: 15.01.1977

Авторы: Куракин, Смолянов

МПК: H02K 21/00

Метки: ротор, синхронного, электродвигателя

...расположен постоянный магнит 2. В пазах шихтован ного магнитопровода 3 расположены медныестержни 4, сваренные по торцам с коротко- замыкающими кольцами 5. Пазы магнитопровода 3 имеют раскрытия, как в сторону наружной поверхности ротора, так и в противо положную сторону. Между магнитопроводоми постоянным магнитом расположена магнитная втулка 6, выполненная пз ферромагнитного материала, С целью предотвращения шунтирования магнитного потока постоянного З магнита, во втулке выполнены прорези, число10 которых соответствует полюсности постоянного магнита,В процессе пуска вращающееся магнитное поле, возбуждаемое многоразной обмоткой статора, индуктирует токи в стержнях пусковой обмотки и в теле массивной втулки. В результате взаимодействия...

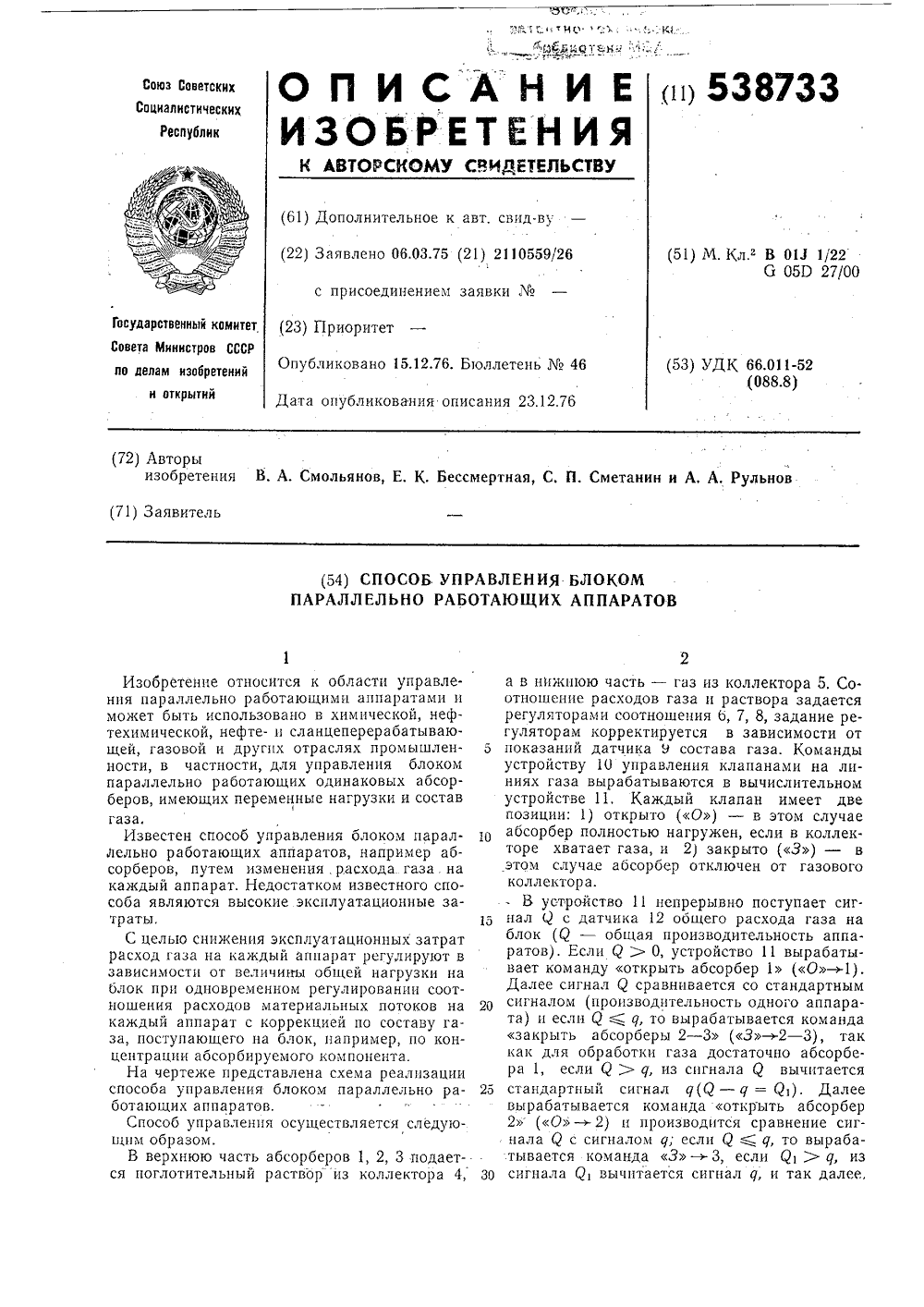

Номер патента: 538733

Опубликовано: 15.12.1976

Авторы: Бессмертная, Рульнов, Сметанин, Смолянов

МПК: B01F 1/22

Метки: аппаратов, блоком, параллельно, работающих

...- в этом случае абсорбер отключен от газового коллектора.В устройство 11 непрерывно поступает сигнал с с датчика 12 общего расхода газа на блок (Я - общая производительность аппаратов). Если Я ) О, устройство 11 вырабатывает команду ссоткрыть абсорбер 1 (с 0 - -1). Далее сигнал Я сравнивается со стандартным сигналом (производительность одного аппарата) и если Я ( д, то вырабатывается команда ссзакрыть абсорберы 2 - 3 (сЗ - -2 - 3), так как для обработки газа достаточно абсорбера 1, если Я ) д, из сигнала Я вычитается стандартный сигнал /(Я - д = Я,). Далее вырабатывается команда соткрыть абсорбер 2 (О - э.2) и производится сравнение сигнала Я с сигналом д; если Я ( д, то вырабатывается команда ссЗ - э 3, если Я 1) д, из сигнала 1,...

Номер патента: 525204

Опубликовано: 15.08.1976

Авторы: Бартенев, Васильченко, Колесников, Осин, Смолянов

МПК: H02K 21/46

Метки: двухскоростной, синхронный, электродвигатель

...выполнено втаком же соотношении с числом полюсов1 постоянного магнита, как соотношениечисла полюсов обмотки статора.На чертеже изображена конструкцияротора предлагаемого электродвигателя.Ротор содержит постоянный магнит 1,расположенный внутри кольцевого магнитопровода 2 с короткозамкнутой обмоткой 3 1 О типа "беличья клетка" В магнитопроводевыполнены междуполюсные прорези 4 идополнительные прорези 5, Общее числопрорезей относится к числу полюсов магнита 1 так же, как число полюсов обмотки 5 статора двигателя (в данном случае 2:8).Работа двигателя с данным роторомосуществляется следующим образом, Припуске двигателя ротор разгоняется засчет момента, создаваемого токами корот козамкнутой обмотки и подем статора,На высшей скорости вращения...

Номер патента: 521914

Опубликовано: 25.07.1976

Авторы: Бессмертная, Рульнов, Смолянов

МПК: B01D 53/14

Метки: абсорбционнодесорбционными, процессами

...серовадорэда внеочишенном газе, а датчиком 6-концечтрацию сероводорода в очищенном газе.Датчики 7 - 8 измеряют расходы неочищенного газа, циркулирующего ноглотительнораствора и пара, поступающего в десорбеВ насыщенном поглотительном растворе спомощью датчика 10 определяют концентраицию сорбента, а с помоаыа дат 1 тика, 11 концентрацшо сероводорода. Датчиками 1314 измеряют температуру раствора передабсорбером, верха и низа дес.-рбера, Датчиком 15 измеряют давление;.еочищенногогаза.521 914 Остйвитель В. Смоляноехред М, ЛиковРРЧорректор Н. Золотовскаа аказ 3828/341 Тираж Яб 4 ЦР 1 ИИПИ Государственного комитета С по делам изобретений и о 11 ЗОЗБ,Москв, Ж-ДЗ, Р.уПодписноеовета Министров СССкрытий"кая наб., д, 4/5 илиал ППП...

Номер патента: 521909

Опубликовано: 25.07.1976

Авторы: Бессмертная, Рульнов, Сметанин, Смолянов

МПК: B01D 37/04

Метки: блоком, вакуум-фильтров, параллельно, работающих

...вращения барабана каждого вакуум-фильтра дополнительно корректируют по уровню в корыте вакуум-фильтра.Это позволяет равномерно распределить нагрузку между вакуум-фильтрами.25 На чертежесоба автоматичес у РСпособ осуществляется спедуюши зом.В трубопроводе 1 подачи сырья датчиком 2 измеряется общий расход сырья на блок вакуум-фильтров, а датчиком 3 измеряется уровень в корыте мерников 4. Сигналы с датчиков 2 и 3, а также сигнал, соответствующий числу параллельно работающих фильтров, подается на вычислительное устройство 5, которое в зависимости от этих величин формирует управляющий сигнал. Сформированный управляющий сигнал поступает в регуляторы скорости 6, которые по величине этого сигнала регулируют скорости вращения барабанов...

Номер патента: 519805

Опубликовано: 30.06.1976

Авторы: Крыжов, Смолянов

МПК: H02G 7/16

Метки: высоковольтная, сеть

...из концов обогреваемой линии 7, регулируется от У до У 2 макс. В этой части работа предлагаемого устройства не отличается от работы трансформатора в известной схеме.На специально выполненных от нулевыхконцов регулируемой части 5 выводах 6 впроцессе регулирования поддерживается напряжение У, величина которого определяетсяположением движка 8. При нижнем (по схеме) положении движка 8 (соответствуетУ 2) напряжение У, снижается до нуля, апри верхнем (по схеме) положении движка 8 15(соответствует О,макс ) напряжение У, достигает максимальной величины Ум-), равнойполному напряжению всей регулируемой части 5 обмотки 1.Таким образом, к обогреваемой линии приложена геометрическая разность векторов напряжений У, и У. При 12 группе...

Номер патента: 458069

Опубликовано: 25.01.1975

Авторы: Крыжов, Смолянов

МПК: H02G 7/16

Метки: гололеда, плавки, устройтсво

...участка сети - фаза А силового трансформатора 3 - фаза Б вольтодобавочного трансформатора.Таким образом к одному из концов фазы А обогреваемого участка сети приложено напряжение Уь определяемое векторной суммой напряжений фазы А силового трансформатора 2 - У, и фазы В вольтодобавочного трансформатора - У 4 с соответствующим знаком, а к другому концу этой же фазы обогреваемого участка сети приложено напряжение 1/ определяемое векторной суммой напряжений фазы В силового трансформатора 3 - Уз и фазы А вольтодобавочного трансформатора - /4 с соответствующим знаком.При необходимости получения малых углов сдвигов между напряжениями на выходе силовых трансформаторов обогреваемый участок сети подключается к линейным выводам силовых...

Номер патента: 456128

Опубликовано: 05.01.1975

Авторы: Андрусенко, Кутузова, Меликсетян, Падва, Рульнов, Смолянов

МПК: F27D 19/00

Метки: агрегате, вращающемся, процессом, сыпучих, термообработки

...материала,Цель изобрстешш - сиижецие до мтшимума затрат ца единицу обрабатываемого материала.Это достигастсл тем, что по предлагаемому способу подачу топлива корректируют по количеству выделлощейсл пыли, причем количество выделяющейся пылц определяют по темпсратурс выходного трубопровода пыле- улавливающего устройства.На чертеже показана схема предлагаемого способа.Схема включает топку 1 вращающегося агрегата 2, пылеулавливающее устройство 3 с иыходцым трубопроводом 4, термопару 5, рсГ 11)и сцижси в,стжцости сырь 1 велии- вястся температура во вряцаопсмея агрегате. При этом срабдтываст контур стабилизации: по сигналу с термопары 5 регулятор 6 изменением положецця клапаца 7 уменьшает подачу топлива в топку 1, и через...

Номер патента: 452895

Опубликовано: 05.12.1974

Авторы: Бартенев, Васильченко, Смолянов, Фархуллин

МПК: H02K 1/22

Метки: ротор, синхронного, электродвигателя

...магнит с возможностью поворота на определенаый угол, отличающийся тем, что, с целью уменьшении тормозног1 момента в процессе пуска, число прорезейв магнитопроводе выполнеьо равным числу1 Изобретение относится к электрическим машинам с постоянными магнитами.Известны роторы синхронных электродвигателей, содержащие полый магнитопровод с прорезями и короткозамкнутой клеткой, внутри которого установлен постоянный магнит с возможностью поворота на определенный угол.Недостатком такой конструкции ротора является наличие значительного тормозного момента в процессе пуска.Цель. изобретения - уменьшить тормозной момент в процессе пуска.Для этого число прорезей в магнитопроводе выполнено равным числу полюсов магнита, угол поворота которого...

Номер патента: 439049

Опубликовано: 05.08.1974

Авторы: Крыжов, Смолянов

МПК: H02J 3/06

Метки: замкнутая, сеть, электрическая

...опережает) вектор напряжения обмотки трансформатора 2 (Уз) на 120 эл. град. и в общем случае отличается от него по величине.Разность между напряжениями Ухорез и Уз приводит к протеканию по линиям сети уравнительного потока мощности (Кур). Величина 5 10 15 20 25 30 35 40 этого потока определяется величинами уравнительного напряжения (Ур -- У, рез - Уз) и суммарным сопротивлением контура: линия 4 - трансформатор 3 - линия 5 - трансформатор 2.При изменении положения регулятора вольтодобавочного трансформатора меняется угол между напряжением Ухорез и Уз, в результате чего изменяется величина уравнительного напряжения, и следовательно, величина уравнительного потока мощности (%"ур), который, суммируясь или вычитаясь с рабочими потоками...

Номер патента: 78426

Опубликовано: 01.01.1949

Автор: Смолянов

МПК: A61B 5/01

Метки: термоэстезиометр

...коробки прибора, т аккумулятора, а 8 подключается и одновременвствительности х включается через кле ммь брет ен и Предмет Термоэстезиометры, выполненные в виде термометра, известны. Отличительная особенность предлагаемого термоэстезиометра для определения верхней границы температурной чувствительной кожи заключается в том что снаружи на дне резервуара для жидкости укреплена нагревающаяся металлическая пластинка, соединенная с источником тока и потенциометром.Эта особенность обеспечивает точное дозирование теплового раздражения в момент исследования.На фиг. 1 и 2 схематически изображен вид термоэстезиометра спереди и сбоку. Провода 2 подведены от потенциометра к резервуару 1, содержащему жидкость и покрытому спереди...
