Устройство для трелевки и пакетирования деревьев

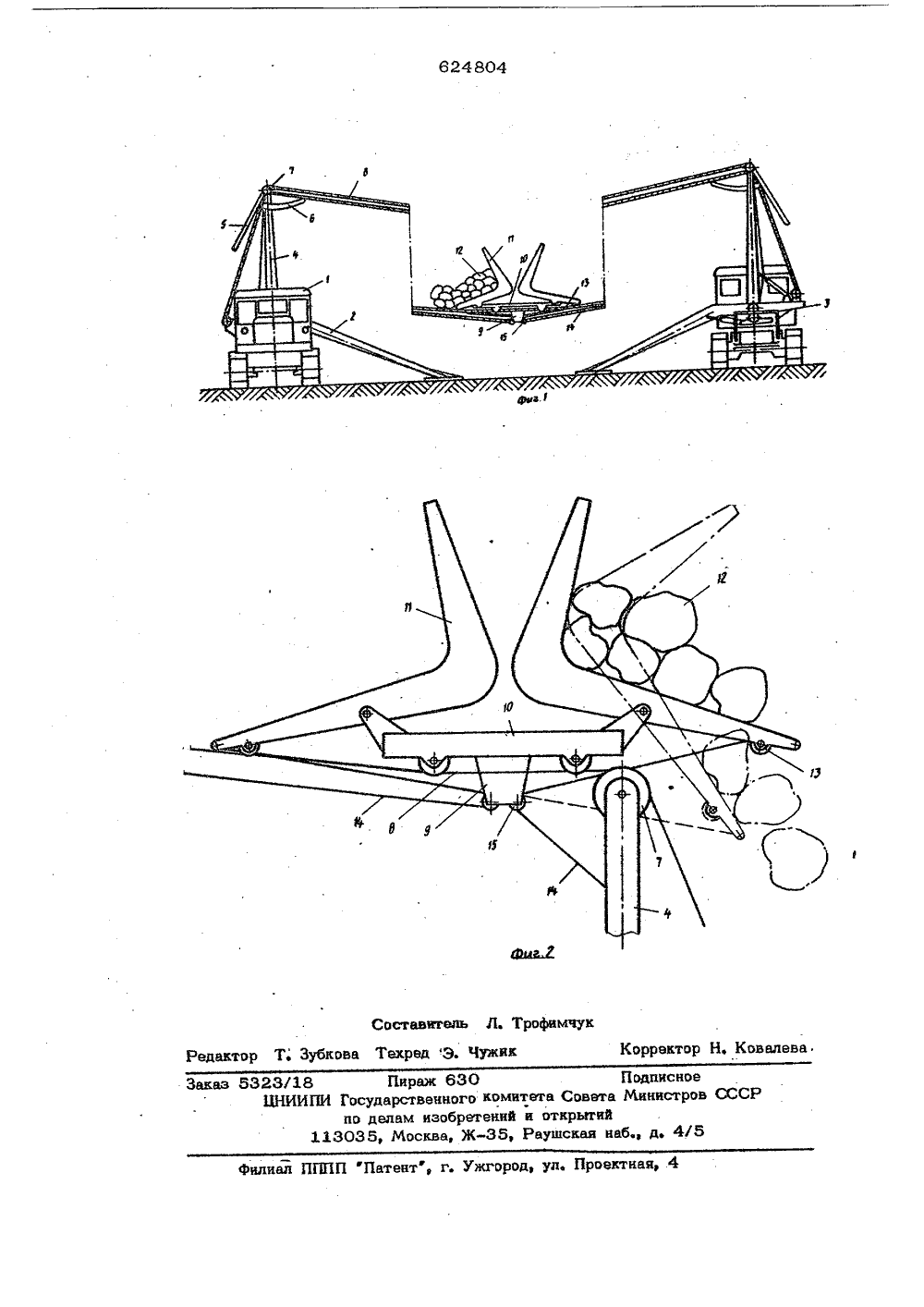

Союз Соаетснмх Соцмалмстмчесимх РеспублмкОп ИСАНИЕ ИЗОБРЕТЕНИЯ К дВтОРСКОМЮ СаИДИтИДЬСтВ(51) М, Кл с присоединением заявкиВ 61 В 7/00 Гаоударственный иамитвтВааата Министров СССРао долам нзооретенийн открытий 01 Ст 23/О(45) Ната опубликован писания 10,08,. А. Занегин, А Н. Шабалин, В, И. Сокикас, Р. М. Некрасов И. Д. Смольянов и А. Е, Скоробогатов(72) Авторы изобретения Иркутский филиал центрального научно исследовательскогои цроектно-конструкторского института механизации и энергетиклесной промышленности(54) УСТРОЙСТВО ДЛЯ ТРЕЛЕВКИ И ПАКЕТИРОВАНИЯ ДЕРЕВЬЕВ емое- транс25 Изобретение относится к области лесозаготовок и может быть использовано при разработке лесосек.Известно устройство для трелевки я пакетирования деревьев, содержащее -два самоходных агрегата, оборудованных вертикальными стойками, в верхней части которых расположены блоки с запасованными в нях тяговым и несущим канатами с транспортной кареткой, .оборудованной толкающими рычагами 1.Однако такое устройство не обеспечивает надежной разгрузки пакета деревьев с несущих канатов.Цель изобретения - повышение надеж- т 5 ности устройства в работе.Это достигается тем, что толкающие рычаги транспортной каретки выполнены двуплечими я шарнирно закреплены на каретке, причем один из концов толкаю щего рычага снабжен роликом, опирающимся на несущий канат.На фиг. 1 изображено предлага устройство, общий вид;,на фиг. 2 портная каретка, общий вид,Устройство состоит иэ двух самоход ных агрегатов 1, содержащих упор 2, расположенный на поворотной платформе 3, на котором шарнирно установлена вертикальная стойка 4 с награвляющими б, сбрасываюшим рычагом 6 и блоками 7, в которые запасованы несущие канаты 8 с навешенной на них транспортной. кареткой 9, состоящей иэ корпуса 10, на котором-шарнирно установлены толкающие рычаги 11 перемещающие поваленные деревья 12. Один конец рычагов снабжен роликом 13, опирающимся на несущий ка нат 8 и соединенным с концом тягового каната 14, пропущенного через блок 15.Устройство работает следующим обрезом, На натянутые между самоходными агрегатами 1 несушке канаты 8 валйт деревья 12, когда их оказывается достаточно. Транспортная каретка 9 перемешается тяговым канатом 14. Поваленные деревья 12, попадая в толкающие рычаги 11 транспортной каретки 9, транспортируются по несущим канатам 8 к одному иэ самоходных агрегатов 1. Когда ролики804большая длина несущих канатов (200- , 260 м) позволяет формировать пакет любого обьема.Применение самоходных агрегатов до минимума сводит монтажно- демонтажные работыа наличие специальной транспортной каретки с толкающимирычагами позволярт собирать. Поваленные деревья в пакетр механизировать ручнойтруд, исключающий чокеровку и отцепкудеРевьеВр что Явлиетс ч 3 нэобходнмым ПРИтракторной трелевке. Ф ормула изобретения Устройство для трелевки и пакетирования деревьэвр содержащее два самоход"нык агрегата, оборудованных вертикальными стойками, в Верхней части которыхрасположены блоки с запасованными вних тяговым и несущим канатами с транспортной кареткой, оборудованной толкающими рычагами, о т л и ч а ю щ е ес я"тем, что, с целью повьппения надежности его в работе, толкающие рычагивьщолнены двуплечими и шарнирно закреплены иа каретке, причем один из концов толкающего рычага снабжен роликомоплрающимся на несущий канат,Источники информации, принятые вовнимание при экспертизе:1 Ж, Лесная промышленностьфр1963, М 2, с. 16-18,3624 13 пройдут блоки 7 вертикальной стойки 4, толкающие рычаги 11 начинают поворачиваться в шарнире, установленном на корпусе 10, и од действием усилия тяго вого каната 14 р запасоаанного в блок 15, они опрокидыващсяр При этом пакет деревьев 12 сбрасывается и о направляющим 8 падает на грунт или подвижной состав, Дополнительно для сбрасывания больших пакетов деревьев 12 на направляющие 5 применяется сбрасывающий; ры-;1 О чаг 6. Цикл транспортировки поваленных. деревьев 12 повторяется до тех пор, пока не будет освоена вся лента стоящих деревьев между самоходными агрегатами 1. После этого поднимается упор 2 исамоходные агрегаты 1 перемещаотся к стене леса на расстояние, равное ширине освоенной ленты. Дня устойчивости самоходных агрегатов 1 В процессе валки деревьев 12 на несущие канаты 8 они снабжены упорами 2. При пэреезде агрегатной канатной установки (устройства) на новое место упор 2 поднимаетсяр ВЯЗАМ тикальная тойа 4 оуктс с пщю гидроцилнндров и все это разворачивается иа поворотной платформе 3 вдоль продольной оси базовой машины.В ОВязи с тОму что деревья Валят на несущие канаты и транспортируют по иим же, иа лесосеке в значительной степени ЗО сохраняется жизнеспособный подрост, исключается бой деревьев. Сравнительно624804 Составитель Л. Трофимчукедактор Т. Зубкова Техред Э. Чужик Корректор Н. Ковалева ПодписноеМинистров СССР 323/18 ЦНИИилиал ПППП Патент, г. Ужгород, ул. Проектная,Пираж Государствен по делам из035, Москв 30ого комитета Советаретеиий и открытийЖ, Раушская наб., д
