Способ управления блоком параллельно работающих аппаратов

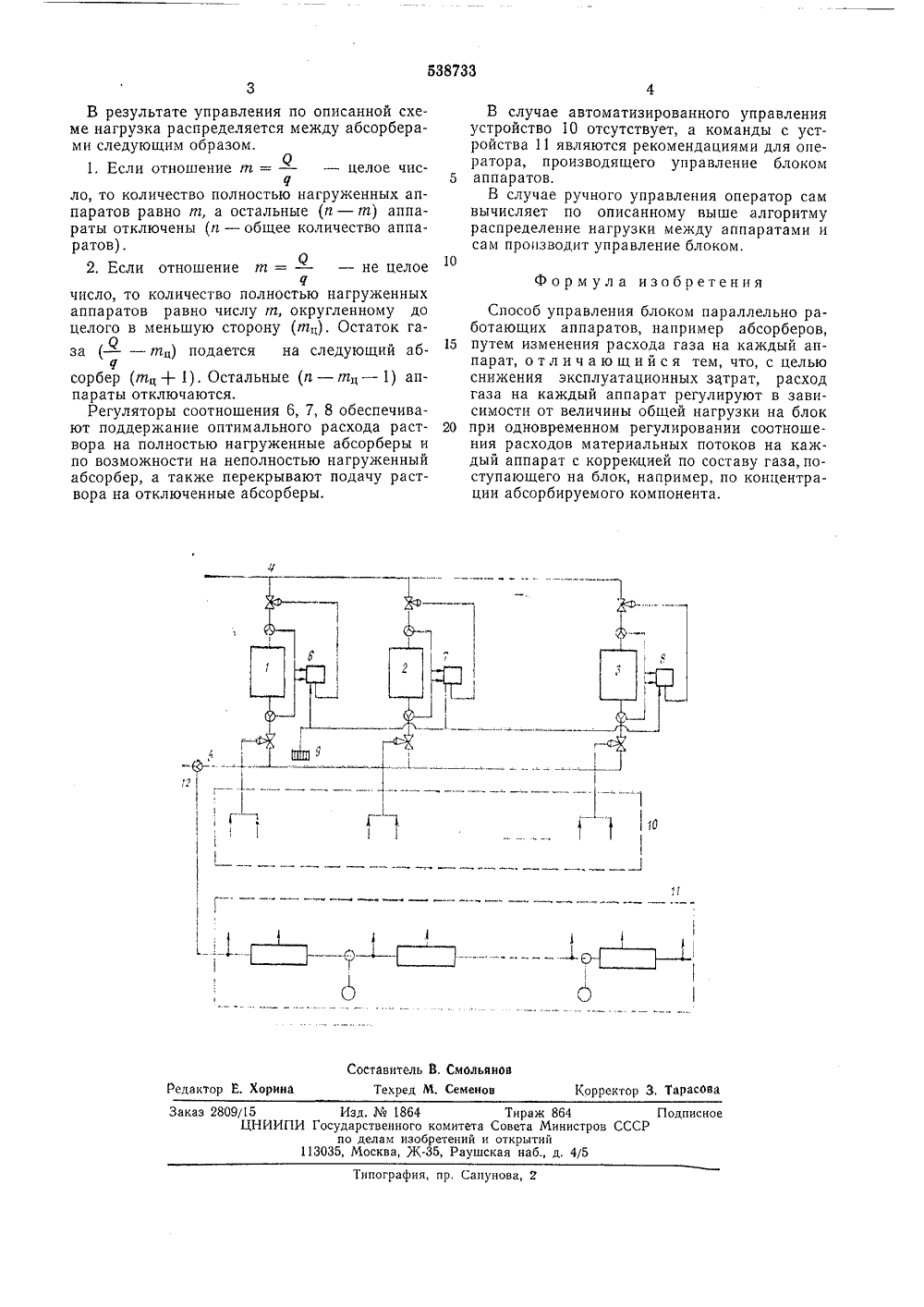

-"тнсф: л, ,.; . к 1.", т, 1 З г, д тН.;ф юю.,ю,ОПИСАН ИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СеаИДЕТЕЛЬСТВУБЗВУЗЗ Союз Советских Социалистических РеспубликЗаяв ю 06.0 с присоединением заявки Государственный комитет овета Министров СССР 23) Приор Опубликов(54) СПОСОБ УПРАВЛЕНИЯ БЛОКОМРАЛЛЕЛЪНО РАБОТАЮЩИХ АППАРАТ Изобретение относится к области управле нпя параллельно работающими аппаратами и может быть использовано в химической, нефтехимической, нефте- и сланцеперерабатывающей, газовой и других отраслях промышлен ности, в частности, для управления блоком параллельно работающих одинаковых абсорберов, имеющих переменные нагрузки и состав газа.Известен способ управления блоком парал лельно работающих аппаратов, например абсорберов, путем изменения . расхода газа на каждый аппарат. Недостатком известного способа являются высокие эксплуатационные затраты, 15С цельто снижения эксплуатационных затрат расход газа на каждый аппарат регулируют в зависимости от величины общей нагрузки на блок при одновременном регулировании соотношения расходов материальных потоков на 20 каждый аппарат с коррекцией по составу газа, поступающего на блок, например, по концентрации абсорбируемого компонента.На чертеже представлена схема реализации способа управления блоком параллельно ра ботающих аппаратов.Способ управления осуществляется следующим образом.В верхнюю часть абсорберов 1, 2, 3 подается поглотительный раствор из коллектора 4, 30 а в нижшою часть - газ из коллектора 5, Со. отношение расходов газа и раствора задается регуляторами соотношения б, 7, 8, задание регуляторам корректируется в зависимости от показаний датчика 9 состава газа. Команды устройству 10 управления клапанами на линиях газа вырабатываются в вычислительном устройстве 11, Каждый клапан имеет две позиции: 1) открыто (0) - в этом случае абсорбер полностью нагружен, если в коллек. торе хватает газа, и 2) закрыто (ссЗ) - в этом случае абсорбер отключен от газового коллектора.В устройство 11 непрерывно поступает сигнал с с датчика 12 общего расхода газа на блок (Я - общая производительность аппаратов). Если Я ) О, устройство 11 вырабатывает команду ссоткрыть абсорбер 1 (с 0 - -1). Далее сигнал Я сравнивается со стандартным сигналом (производительность одного аппарата) и если Я ( д, то вырабатывается команда ссзакрыть абсорберы 2 - 3 (сЗ - -2 - 3), так как для обработки газа достаточно абсорбера 1, если Я ) д, из сигнала Я вычитается стандартный сигнал /(Я - д = Я,). Далее вырабатывается команда соткрыть абсорбер 2 (О - э.2) и производится сравнение сигнала Я с сигналом д; если Я ( д, то вырабатывается команда ссЗ - э 3, если Я 1) д, из сигнала 1, вычитается сигнал д, и так далее,Б 38733 Г 7 В. Смольанов стави едактор Е. Хори орректор 3. Тарасова ед М. Семено Изд. Мо 1864 Тираж 864арственного комитета Совета Министрово делам изобретений и открытийМосква, Ж, Раушская наб., д, 4/5 аказ 2809/15ЦНИИП ПодписноСР 13035 Типографи апунова,В результате управления по описанной схеме нагрузка распределяется между абсорберами следующим образом,1. Если отношение т = -- целое число, то количество полностью нагруженных аппаратов равно и, а остальные (и - т) аппараты отключены (п - общее количество аппаратов).2. Если отношение т = -- не целоеО(7число, то количество полностью нагруженных аппаратов равно числу т, округленному до целого в меньшую сторону (тц), Остаток газа ( -- тц) подается на следующии абсорбер (тц+ 1). Остальные (и - тц - 1) аппараты отключаются.Регуляторы соотношения 6, 7, 8 обеспечивают поддержание оптимального расхода раствора на полностью нагруженные абсорберы и по возможности на неполностью нагруженный абсорбер, а также перекрывают подачу раствора на отключенные абсорберы. В случае автоматизированного управленияустройство 10 отсутствует, а команды с устройства 11 являются рекомендациями для оператора, производящего управление блоком5 аппаратов,В случае ручного управления оператор самвычисляет по описанному выше алгоритмураспределение нагрузки между аппаратами исам производит управление блоком,10 формул а изобретения Способ управления блоком параллельно работающих аппаратов, например абсорберов, 15 путем изменения расхода газа на каждый аппарат, отличающийся тем, что, с целью снижения эксплуатационных затрат, расход газа на каждый аппарат регулируют в зависимости от величины общей нагрузки на блок 20 при одновременном регулировании соотношения расходов материальных потоков на каждый аппарат с коррекцией по составу газа, поступающего на блок, например, по концентрации абсорбируемого компонента.
