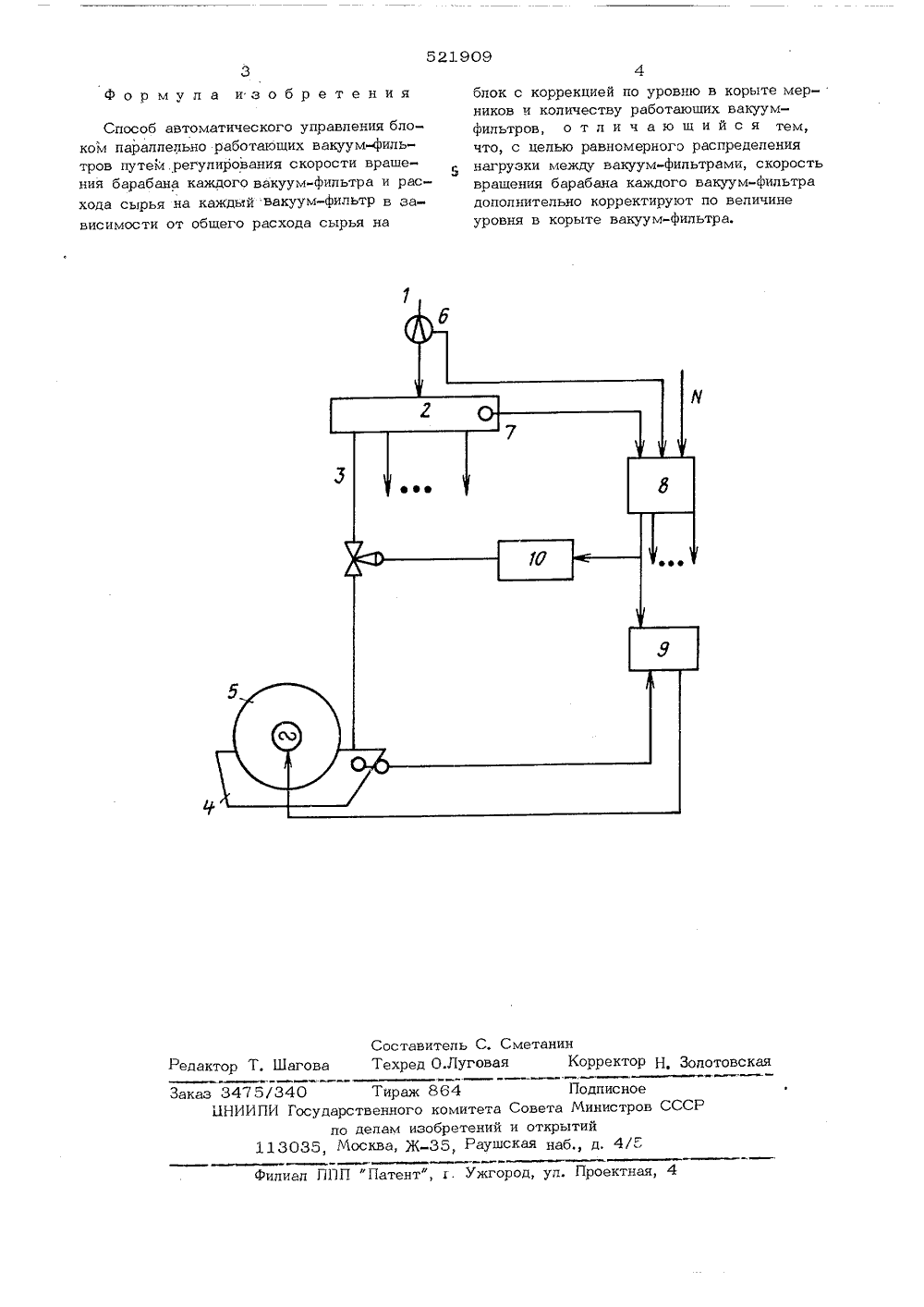

Способ автоматического управления блоком параллельно работающих вакуум-фильтров

Номер патента: 119868

Опубликовано: 01.01.1959

Авторы: Владимиров, Гуревич, Сельцер, Тетерюков, Шестов

МПК: B01D 33/01

Метки: давлением, ленточный, работающий, фильтр

...на стойках монтирована подъемно-опускная крышка 6 фильтровальной камеры, имеющая патрубок 7 для подвода фильтруемой пастообразнои;успензии, например фталевой кислоты.Крышка 6 укреплена на нижнем конце штока 8, верхний конец которого соединен вращающейся гайкой 9, соединенной при помощи шлицсв с редуктором 10 двигателя 11. Прп раооте двигателя, в зависимости от правого или левого вращения, гайка 9, вращаясь, поднимает или опускает крышку 6. Под крышкой 6 расположен неподвижный выталкиватель 12 пасты, который укреплен на проходящем через отверстие крышки стержне 13, прикрепленном к поперечной связи 14 рамы фильтра.Перед пу,"ком ленточного фильтра в работу крышка 6 опускается и плотно прижимает фильтрующую ткань 4 и решетке 6, Через...

Номер патента: 100150

Опубликовано: 01.01.1955

Автор: Пржиленский

МПК: B01D 33/04

Метки: давлением, ленточный, работающий, фильтр

...сочетает преимущества ленточного фильтра и фильтр- пресса и дает возможность фильтровать трудно фильтруемые суспензии.На фиг. 1 изображен общий вид фильтра в разрезе; на фиг. 2 - его план; на фиг. 3 - разрез по АА на фиг. 2; на фиг. 4 - узел гидравлического уплотнения.Бесконечная горизонтально расположенная лента 1 фильтра огибает натяжной барабан 2 и приводной барабан 3. Верхняя горизонтальная ветвь ленты лежит на столе 4 фильтра, имеющем продольные дренирующие рифления 5. Фильтрат отводптся по трубам 6; промывка фильтруюшей ленты осуществляется с помощью спрысковых устройств 7.Стол 4 фильтра является также основанием камеры для фильтруемой суспензии. Крышка камеры выполнена в виде плиты 8 со штуцерами 9 для подачи суспензии и...

Номер патента: 1069604

Опубликовано: 23.01.1984

Авторы: Ирхе, Мартти, Матти, Хольгер, Юха, Якко

МПК: B01D 29/38

Метки: давлением, работающий, фильтр

...фильтрата снабдить вертикальными перегородками, разделяющими ее на секции, каждая из которых выполнена с отводным патрубком для фильтрата, соединенным через запорную арматуру с трубопроводом для отвода фильтрата.На фиг. 1 изображен фильтр, разрез; на фиг. 2 - фильтр с вертикальной перегорых выполнена с отводным патрубком для. фильтрата, соединенным через запорную арматуру с трубопроводом для отвода филь- трата,2родкой, разрез; на фиг. 3 - разрез А-А на фиг. 2.Фильтр включает коргус 1, разделенный перегородкой 2 на верхнюю камеру 3 для отвода фильтрата и подачи жидкости для регенерации фильтрующих элементов 4, укрепленных в перегородке 2.Перегородка 2 с нижней частью корпуса 1 образует нижнюю камеру 5 фильтрации с входным...

Номер патента: 1609436

Опубликовано: 23.11.1990

Автор: Поль

МПК: C25B 9/20

Метки: конструкции, сборки, типа, фильтр-пресса, фильтр-прессного, электролизера

...конструкции типа фильтр-пресса 55или электролизера фильтр-прессноготипа собирают на опорной конструкции,содержащей пару параллельных друг;другу. поддеряжвающих стержней 109и 110 круглого поп речного сечения,5 16094 6так, чтобы каналы 9, 10 и 13 находи. -лись в углублениях 27, 28 и 31 соответственно. Затем накладываютпрокладку 36 1,или раму фильтр-пресса) на другую поверхность анода 1(или плиты фильтр-пресса) так,чтобы выступающие закраины 49 - 54 входили в отверстия 5 - 8, 12 и 11 соответственно и входили в контакт споверхностью прокладки 20 (или рамыфильтр-пресса) на противоположнойстороне анода 1 (или плиты фильтр"пресса).Катод 55 (фиг,4),изготовленныйиз никеля, содержит рамоообразнуючасть 56, ограничивающую центральноеотверстие 57,...
