Скрипкин

Номер патента: 689789

Опубликовано: 05.10.1979

Авторы: Крепак, Никитченко, Павлова, Скрипкин

МПК: B23B 49/02

Метки: отверстий

...различнои формы обрабатываемой поверхности.Приспособление содержитс калиброванным направляющим м 2 АБОТКИ ОТВЕРСТИЙ в виде равносторонней призмы для режущего осевого инструмента 3. Калиброванное отверстие 2 образовано поверхностями 4 и 5 выполненного в корпусеуглового паза с углом при вершине А=60 и планкой 6, жестко связанной с корпусом 1, например, винтами 7. Нижняя часть корпуса 1 может быть выполнена профилированной по кривизне поверхности обрабатываемой детали 8.При работе приспособления последнее подводится к обрабатываемой детали 8 с минимальным зазором. В направляющее отверстие 2 вводится режущий инструмент 3, который, центрируясь по трем линиям и перемешаясь в осевом направлении, достигает поверхности детали 8, после чего идет...

Номер патента: 688300

Опубликовано: 30.09.1979

Авторы: Воронков, Ревин, Скрипкин

МПК: B23D 15/04

Метки: автоматов, высадочных, механизм, резки

...связанный с ним, и несущий нож 11.Недостатком известной конструкции является сложность обеспечения соосности ножа относительно матрицы при сборке автомата и возможности его регулирования в процессе эксплуатации, поэтому в данных механизмах резки используются только открытые ножи, не требующие строгой соосности ножа относительно матрицы.Известен также механизм резки выса- дочных автоматов, содержащий привод, шток с ножом, связанный с приводом, и узел регулировки положения ножа в виде упорного стержня, взаимодействующего одним торцом с клином 2.Недостатком этого механизма является то, что он не обеспечивает надежности настройки положения ножа вследствие больших давлений в месте контакта упорного стержня с ножом.Цель изобретения -...

Номер патента: 684491

Опубликовано: 05.09.1979

Авторы: Изофов, Скрипкин, Соколов, Юргенсон

МПК: G03D 3/13

Метки: кинопленки, машинах, проявочных, транспортирования

...сцилиндрических шкивов 12 с наружнымиэластичными кольцами 15, продольныхлысок 16 на приводных валах 1, наружных обойм 17 пружинных вкладышей 1020с продольными пазами 18, ориентированными относительно спиральных лепестков 19, продольных 20 и кольцевых 21выступов на посадочных поверхностях врол иквх 2,Система работает следующим обре,зом,Кинопленка поступает в проявочнуюмашину с рвзматывателя 6 и транспортируется в машине с постоянной скоростью задающим роликом 8 и при своемдвижении увлекает во вращение ролики2 и 4. Ролики 2 свободно вращаютсяотносительно шеек цилиндрических шки 35вов 12, которые закреплены на приводных валах 1 с помощью соответствующихформ профилей (например, валы имеютлыски или квадрат, а шкивы выполненыс посадочными...

Номер патента: 671984

Опубликовано: 05.07.1979

Автор: Скрипкин

МПК: B23Q 3/06

Метки: зажима

...плунжеров, пружин 6 возврата корпуса, неподвижных опоры 7 и фиксирующих шпонок 8,Устройство работает следующим образом, Рабочая среда привода (воздух, жидкость) под давлением из сети поступает в левую рабочую полость и перемешает силовой элемент 1 (поршень) вправо. При перемещении силового элемента наклонные грани пирамидальной поверх ности, воздействуя на ролики 4, свободно вращающиеся на осях 9, передают усилие на плун жеры 3 и теремещают их в плоскости, перпенди. кулярной направлению движения силового эле. мента. Встречая сопротивление со стороны зажимаемой детали, один из плунжеров останавлива ется первым, При дальнейшем движении силового элемента вдоль своей оси силовой механизм вцелом (вместе с корпусом) начинает перемешаться в...

Номер патента: 653362

Опубликовано: 25.03.1979

Авторы: Савойский, Скрипкин

МПК: E04B 1/348

Метки: блок, двухэтажный, объемный, пакет, складывающийся

...полостей панелей 2 и 2. Остальные элементы дома соединены шарнирно и посредством инвентарных вкладышей.Противостоящие панели первого и второго этажей различаются между собой по конструкции и по функциональному назначению.При этом панели 2 первого этажа связаны шарнирно с нижней кромкой панели 1 основания блока и образуют с ней треугольный горизонтальный стык. В верхней части панели 2шарнирно соединены с полупанелями 4 перекрытия, которые при монтаже сначала совмещаются с панелями 3, а затем, после приведения двух других противостоящих панелей первого этажа 2 в вертикальное положение, опираются на их внутренние кромки. Панели 2 связаны с верхней плоскостью панели 1 основания шарниром, отстоящим от кромки на расстояние, равное...

Номер патента: 647163

Опубликовано: 15.02.1979

Авторы: Андреев, Богданович, Виноградов, Иноземцев, Кузнецов, Панов, Скрипкин, Ясенцев

МПК: B61H 13/20

Метки: железнодорожного, колодок, отвода, средства, тормозных, транспортного

...На триангелях закреплены башмаки 14 и 15 с тормозными колодками 16 и 17, прижимающимися при торможении к поверхностям 18 и 19 катания колес 20 и 21.647163 Формула изобретения дСкобы 12 и 13 выйоглнень 1 гв виде полутора эллипсовидных витков проволоки и устанавливаются на распорках 5 и 6 соответ-ственно между вертикальными рычагами 7 и 8 и балками 3 и 4 триангелей с зазором 5 по отношению к ним. Расстояние между верхней и нижней внутренними поверхностями фиксирующей скобы, соприкасающимися соответственно с распоркой триангеля и затяжкой вертикальных рычагов, равен максимальному расстоянию между верхней поверхностью 22 и 23 распорок 5 и 6 триангелей и нижней поверхностью 24 затяжки 11 при их параллельном расположении,При торможении...

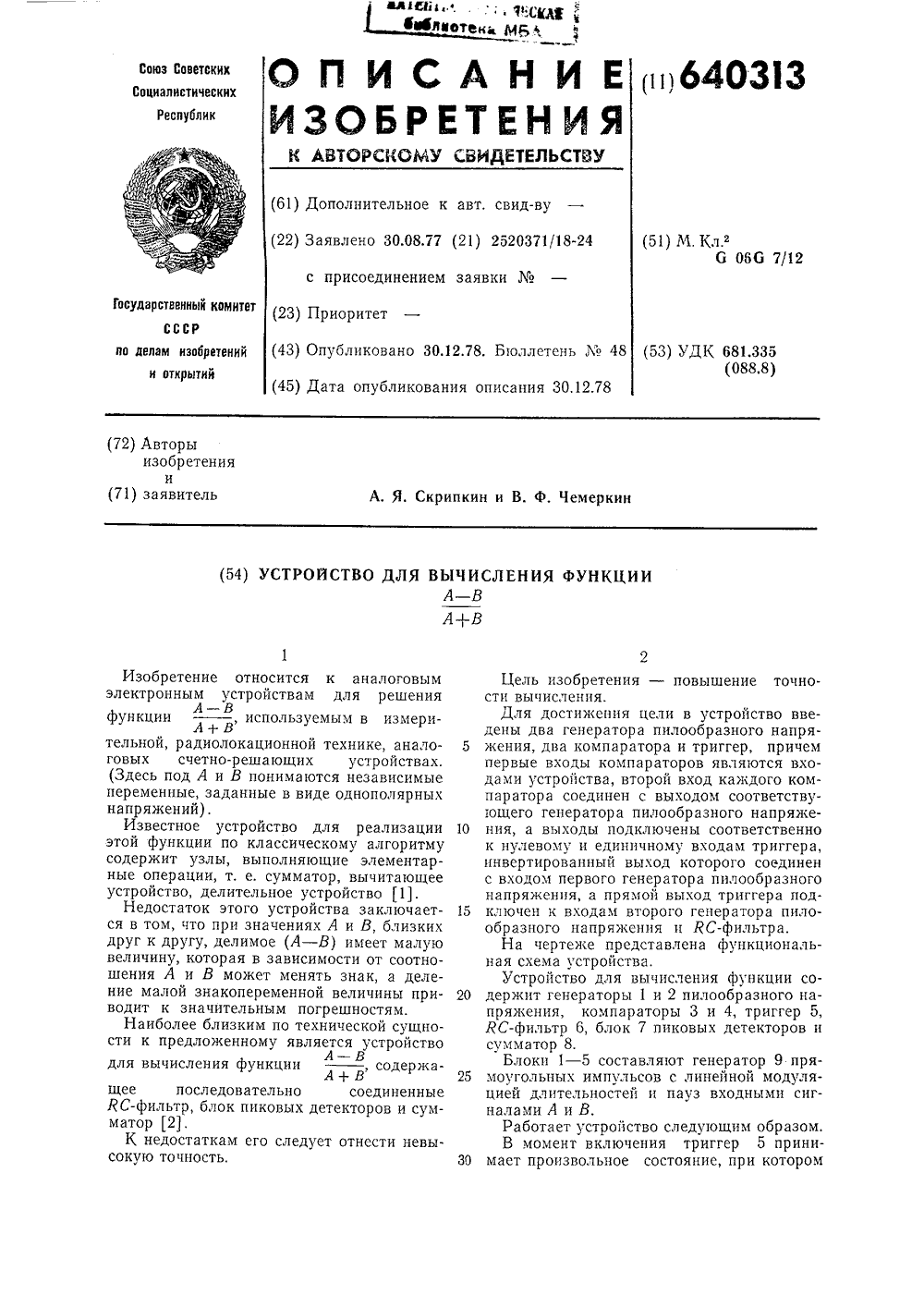

Номер патента: 640313

Опубликовано: 30.12.1978

Авторы: Скрипкин, Чемеркин

МПК: G06G 7/12

Метки: вычисления, функции

...состояние, при которомЗаказ 2223/15 Изд,782 Тираж 799 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж 35, Раушская нао., д. 4/5Типография, пр. Сапунова, 2 один из генераторов пилообразного напряжения, например 2, оказывается выключ"иным, а другой - включенным, так как они управляются разноименными плечами триггера. В момент, когда пилообразное папря жение генератора 1 достигает уровня входного сигнала В, компаратор 3 генерирует импульс, который меняет состояние триггера 5 на противоположное, После этого генератор 1 оказывается выключенным, а гене ратор 2 включается, Лналогичным образом, по достижении пилообразным напряжением генератора 2 величины входного сигнала А, компаратор 4...

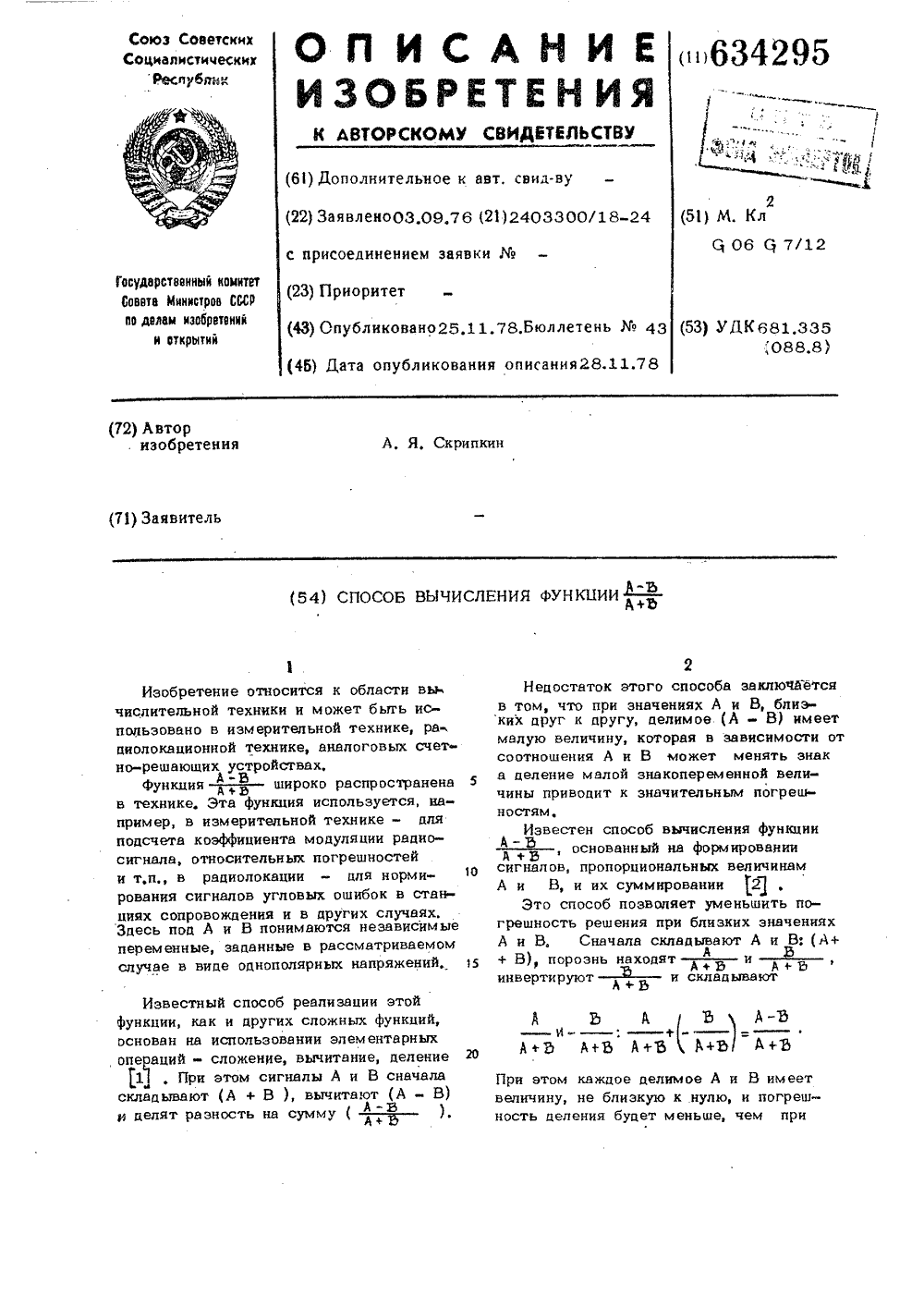

Номер патента: 634295

Опубликовано: 25.11.1978

Автор: Скрипкин

МПК: G06G 7/12

Метки: вычисления, функции

...импульсов и нх запоминание, на- Упример, с помощью диодов и конденсаторов, суммирование, например, на резисторах являются элементарно осуществимыми и в сумме более простыми, чемв существующих устройствах аналогичного 16назначения,формула изобретения Способ вычисления функции1+Эоснованный на формировании сигналов,пропорциональных величинам А и В, и ихсуммировании, отл ич а ющ и йся ртем, что, с целью упрощения и повыщения точности вычисления, формируют поол едовательность импульсов, длительностькоторых пропорциональна величине А,а паузы между ними пропорциональны величине В, выделяют постоянную составляющую сигнала, вычитают ее из сформированной последовательности импульсов,разделяют отрицательные и положительныеимпульсы...

Номер патента: 595163

Опубликовано: 28.02.1978

Авторы: Белкин, Савойский, Скрипкин, Хрулев

МПК: B27M 1/02

Метки: древесины, пропитки

...из шарнирно со между собои за прессовочных элементов 4, огибающих тяговый барабан 5, выполненный в виде шестигранника со стороной, равной ширине запрессовочного элемента 4. Роль ганг 2 представляет собой систему валиков6, работающих синхронно с элементами 4 транспортера 1, и силовую раму 7, изготовленную совместно с пропиточной камерой 3.Устройство содержит также опорные ролики 10 8, нагреватели 9 и компенсирующие пружины 10.Работает устройство следующим образом.Набранные на клею изделия 11 в поддонах(на чертеже не показаны) по транспортеру 1 15 поступают в зазор между валиками 6 рольганга 2 и запрессовочными элементами 4 транспортера 1. Посредством тягового барабана 5, перемещающего элементы 4, происходит захват поддона с изделием 11 и...

Номер патента: 569714

Опубликовано: 25.08.1977

Авторы: Залесская, Коваленко, Локотко, Мозолев, Нештун, Скрипкин, Храмцов

МПК: E21C 41/06

Метки: месторождений, разработки, рудных

...ше пологих руд а при обрущездушную волповерхность отб работки й способ наобразно, такых выработока с большой д к г аб с особ ра ушестобрупека пред енно сием иохрани ым 30 ль- й ке ведут с обранижнюю часть зочно-доставочу вьпускньвя целики 7, После лей производятхарактеризуется сравнительно ни овышени зпе потерь езоп сост уда и уменьше Применять указанны ших глубинах нецелес проходка воздухоотводн верхности будет связан визной,Кроме того, известе рудных месторождений,пьцс рудных тел с масс оставлением над днище тельной подуцски (2 Однако этот способ шими потерями руды и безопасностью труда. Цель изобретения56971 4 Составитель В. АлексеенкоТехред М, Левицкая Корректор й, Мельнице Редактор Л кова Заказ 3221/2 Тира. НИИПИ Госуд по де...

Номер патента: 549331

Опубликовано: 05.03.1977

Автор: Скрипкин

МПК: B25B 21/00

Метки: болтов, гайками, конвейере, предварительной, сборки

...3 установлен поворотно своей оси 12 стакан-шестерня 13 для удержания болта 9. Стакан-шестерня 13 взаимодействует с зубчатой рейкой 14, установленной на раме 1 и подпружиненной перпендикулярно и вдоль направляющих 2 пружинами 15, 1 б, Зубчатая рейка 14 взаимодействует с конечным выключателем 17, установленным на раме 1.Работает устройство следующим образом.Болт 9 устанавливают на стакане-шестерне 13, комплектуют его деталями 1 О и 11, а гайку 5 помещают в гнездо 4.Тележка 3 передвигается с помощью цепиб вдоль направляющей 2. При этом стакан- шестерня 13 взаимодействует с рейкой 14 и по 549331лучает вращательное движение, которое передается болту 9, и он ввинчивается в неподвижную в гнезде 4 гайку 5. Длина рейки обеспе б чивает болту 9...

Номер патента: 424403

Опубликовано: 25.08.1976

Авторы: Апухтин, Беренштейн, Васильев, Грудов, Зайцева, Китаев, Скрипкин, Трофимов

МПК: B61D 27/00

Метки: поезда, рефрижераторного, силовая, цепь

...1 а Совета Министров СССР. по делам иэобретений и открытийква, Ж-ЭБ, Раушская наб., д. 4/6 Закаэ 8191/488ЦНИИПИ о уд ентф, г. Ужгород, ул. Проектна ал П 424ъ,чае иэбытка энергии, она может быть переда-.на на дополнительное транспортное средст-,;во, подключенное с любой нэ сторон поеэ,да,Ъформула. иэобрвтения ЭСиловая непь рефрижераторного поеэда,содержащая,по меньшей мере, два источника питания, раэмвщвнныв в силовом ва-вше, .н. ка 3 однльшюа 3 опнищьйые.аррегвгы,ОЗ, размещенные, по меньшей мере, по два в вагонах-холодильниках, расположенных по концамсилового вагона, и соединенные между собойэнергомагнстралями,ироложенными вдоль ввтонов, о т л.и ч а ющ а я с я тем, чтос цельюповышения надежнОсти, число энергомагистралей равно числу...

Номер патента: 514700

Опубликовано: 25.05.1976

Авторы: Золочевский, Скрипкин, Хрулев

МПК: B27M 3/06

Метки: клееного, паркета, щитового

...1 Работает устроЙст 13 о слег 1 уюцц(м образом,Иа фиг. 1 изображено предлагаемое усъ ройство, обгций вид; на фиг, 2 - узел верх- неГО поддо 18 с наклоц 1 ым нии(цим бортом и резицовым компенсаторокг г 1 аг,ления; на ОО фиг, 3 - узел промежуточного ношина с зубчатьм веттхним (тгрггм 1"л) и ниц(ним (на клонцьсм) бортами.Ус;1 ройс:тг;о состоит и.( вс 1 хцей травер=- сы 1 , циж 1(й т 1 чветрси 2, 11 Ло и 1 еццой Я, 3) с верхфленую поза икц(О пе 1- всей плося боковой ого покрыгметру сОм 11, сртом 12и шприцНабранные шиты с еше неотвержденным клеем УклаДывают идевес 1 м слоем вверх последовательно на нижнюю 3 и , промежуточную 4 плиты мекду верхними прямыми бортами 12. Затем надевают вероеюю траверсу й предварительно подиграют,пл 1; ты...

Номер патента: 466344

Опубликовано: 05.04.1975

Авторы: Панфилов, Покровский, Скрипкин

МПК: F02M 51/00

Метки: внутреннего, впрыска, двигателя, сгорания, топлива

...генератора 8 обмотка 3 форсунки должна иметь большое количество витков, так чтобы постоянная времени восстановления тока обмотки 3 превышала максимальную длительность импульса. В этом случае ток в обмотке 3 будет иметь пилообразную форму с пологим передним и крутым задним фронтами. При плавном нарастании тока в обмотке 3 магнитный поток увеличивается постепенно, Если разрежение в подмембранной камере И отсутствует, якорь 4 начинает перемсщаться ь положение открытия топливоподающего канала б после того, как усилие притяжения магнитопровода 2 превысит усилие пружины 10. Как только якорь 4 отойдет от седла 5 по топливоподающему каналу б, топливо начинает впрыскиваться во впускной тракт двигателя. При отсутствии разрежения в камере...

Номер патента: 454902

Опубликовано: 30.12.1974

Авторы: Бутов, Канцлер, Скрипкин, Сомов

МПК: A61B 10/00

Метки: кожных, постановки, проб

...капиллярным отверстием с выходами на торец и конусообразную поверхность.На фиг. 1 представлено предлагаемое устройство для постановки кожных проб; на фиг. 2 - скарификатор.Устройство для постановки кожных проб содержит емкость в виде цилиндра 1 и скарификатор в виде притертой пробки 2 с радиально расположенными ножами 3 на торце и осевым капиллярным отверстием 4 с выходами на торец и конусообразную поверхность.Постановка кожной пробы осуществляется следующим образом. 2Предварительно цилиндр 1 повернут на90 так, что аллерген 5 через отверстия 6 и 7 и канал 8 с капиллярным отверстием 4 попадает на поверхность скарификатора между 5 ножами 3. Поворачивая скарификатор за выступы 9, обеспечивают доступ аллергена к поверхности кожи, так...

Номер патента: 371377

Опубликовано: 01.01.1973

Авторы: Авторы, Иванов, Скрипкин, Чулков, Шаров, Шевчук, Шуфутинский

МПК: F16H 55/17

Метки: зубчатое, колесо

...венец 1 и ступи 10 цу 2. Венец 1 смонтирован на сферической поверхности ступицы 2 поворотно и соединен сней шлицевым соединением 8, имеющим боковой зазор.Шлицы венца 1 выполнены на выступе 4,15 который жестко соединен, например, винтами б с кольцевыми вкладышами б, фиксирующими венец 1 и контактирующими со сферической поверхностью ступицы 2 и с внутренней поверхностью венца 1,20 Венец 1 может быть соединен со ступицейдиском 7, установленным между выступом 4венца 1 и ступицей 2 и связанным с ним шлицевыми соединениями 8 и 8. 25 Поверхности вкладышей б, контактирующиесо сферической поверхностью ступицы 2, могут быть выполнены тороидальными, сферическими, коническими, а зубья шлицевого соединения 8 или 8 - бочкообразными.371377 1....

Номер патента: 389420

Опубликовано: 01.01.1973

Авторы: Вител, Крупенников, Общественных, Проектный, Савойский, Скрипкин, Экспериментального

МПК: G01L 1/02, G01N 33/38

Метки: кирпича, прочности, раствором, сцепления

...соединительной шпилькой со сс 1 ер 11 ческими . яйкями ня концах.На фиг. 1 изображено прсдложсннос устройство, общий вид; на фиг. 2 - то же, впд сверху. 30 Устройство включает механизм 1 отрыва кирпича от раствора, корпус 2 со стойками 8, снабжет 1 ными регулировоч 11 ым 11 винтами, манометр 4, зажим с тягами 5, двумя парами рычагов 6, сферическими шпильками 7, травсрсой 8 с коромыслом, соединитсльнызи шпильками 9 со сферичсскими гайками 10 ня концах, шарнирно закрепленные рифленпые губки 11,Устройство для определения прочности сцепления кирпича с раствором работает следующим образом. При помощи регулировочных винтов стоек 8 устройство устанавливают над подготовленным образцом кирпично:"1 кладки, рифленпые губки 11 заводят...

Номер патента: 344014

Опубликовано: 01.01.1972

Авторы: Анисимов, Белозерский, Колобова, Сегаль, Скрипкин

МПК: B22F 9/30

Метки: мелкодисперсных, порошковсплавов

...тем, что для получения железокремниевых порошков высокой степени чистоты в качестве исходного вещества применяют раствор крем неорганического соединения (ЬтСОз) Ге(СО)в органическом растворителе,Раствор вещества (ЬтС 1 з)Ге(СО)4 в органическом растворителе вводят в виде тумана в нагретое до 300 в 5 С свободное пространство разложителя, где, разлагаясь, образует тонкодисперсный железокремниевый порошок высокой степени чистоты. Для увеличения содержания железа в получаемом порошке в раствор исходного вещества добавляют заданное количество корбонила железа.П р и м е р 1. 10 кг кремнеорганического соединения (ЯС 1 з) аде(СО)4 растворяют в 300 кг К, Н. Анисимов, Н. Е. Колобова ипкинганических соединений АН ССС бензола, полученный...

Номер патента: 326608

Опубликовано: 01.01.1972

Автор: Скрипкин

МПК: G09F 9/00

Метки: индикации

Номер патента: 314104

Опубликовано: 01.01.1971

Авторы: Савойский, Скрипкин

МПК: G01N 3/04

Метки: зажим, испытания, клино-винтового, образцов, осевое, растяжение, типа

...маятниками 4 с ро. ликами 5. При установке образца винтами 3 поджимаются ролики 5 и клиновым направляющим рифленых губок б, расположенныхвдоль ложковых плоскостеи кирпичей образца 7.С целью облегчения установки образца дляприложения центральной нагрузки растяженияна внешних плоскостях скоб 1 и 2 имеютсяметрические шкалы 8. Скобы 1 для захватаверхнего кирпича образца сварены между со 10 бой пластиной и шарнирно крепятся винтом 9к верхней траверсе испытательной машины.К скобам 2 для захвата нижнего кирпича образца прикладываются растягивающие усилияпри помощи шарнирно закрепленных тяг 10,т 5 балансирующих продольных 11 и поперечной 12 траверс.Испытываемый образец 7 устанавливаетсямежду верхними 1 и нижними 2 скобами зажима и...

Номер патента: 312688

Опубликовано: 01.01.1971

Авторы: Ерофеев, Макаров, Скрипкин

МПК: B23C 1/20

Метки: клетей, переносный, проемов, прокатных, рабочих, станин, станов, станок, фрезерный

...предотвра цения сдвига станка и вибрации во время работы на стойке 2 имеются распорпые винты 14.Двухконсольная поперечина 3 имеет посередине сквозной прямоугольный проем 15, в котором на двух взаимно перпендикулярных сторонах размещены четыре направляющиеа гб.В боковых проемах каждой консоли поперечины имеются горизонтальные направляющие, по которым независимо от двух отдельных механизмов б перемещгпотся две соосные бабки 4, размещенные внутри консолей поперечины.Вдоль боковых сторон двухконсольной поперечины расположены контрольные плос 3кости 17, предназначенные для контроля размеров и взаимного расположения обрабатываемых проемов станин рабочей клети прокатного стана 7.Размер б строго выдерживается при изготовлении стойки 2 и...

Номер патента: 294124

Опубликовано: 01.01.1971

Авторы: Крупицкий, Скрипкин

МПК: G03D 13/12

Метки: перемещения, рамок

...котором было бы ликмаятниковое раскачивание рамки иалом в момент перехода из бака рощение конструкции устройства, щего транспортирование,ная цель достигается тем, что на ующей раме расположены на расстоянии, равном шагу между баками, ловители с откидными захватами и упоры, взаимодействующие со скосами неподвижных реек.На фнг. 1 изображено устройство, общий 5 вид и вид по стрелке А; на фиг. 2 - то же,вид сбоку (пунктиром показано положение устройства после переноса рамок).По обеим сторонам бака 1, разделенного наотсеки, установлены звездочки 2 цепной пере дачи 3. К цепям шарнирно прикреплена транспортирующая рама 4. Верхние края бака представляют собой рейку с вырезами 5, совпадающими с установленными на транспортирующей раме 4 упорами б...

Номер патента: 272608

Опубликовано: 01.01.1970

Авторы: Альшиц, Беренштейн, Нский, Скрипкин, Трофимов, Храмов

МПК: G01K 7/18

Метки: дистанционного, поездах, рефрижераторных, темнературы

...1 й пепсходцых коцтяктОВ межВаГОццых соедццеццй ц значительных изменений сопротивлений измерительных линий. Поэтому термомет)В сопротцвлсш 1 я применяются только в системе местного контроля температуры (непосредственно на вагоне), что приводит к разцотцпцостц датчиков и увелцченшо цх количества в вагоне.Цель цзооретеция - повысить точность ц надежность дистанционного контроля тсмпс- )ЯТ 1 )11 В Г) ЗОВЬ 1 Х ВЯГОЦ 1 Х РЕф)Ц)СоТО)ПэХ поездов, ликвидировать разцотцпцссть и сок272608 1Составитель И, И. Дубсон Техрс,а А. Л. Камышникова Корректор С. М, Сигал едактор А. Корне Заказ 2389/14 Тирани 480 Подписное11-1 ИИПИ Когиитста по лслаги изобретений и открытий ипи 1",оветс Министров СССРМосква, К, Раушскаи иаб., гь 4/5 ипографии, пр, Сапунова,...

Номер патента: 241906

Опубликовано: 01.01.1969

Авторы: Колотенков, Скрипкин

МПК: B23B 5/44

Метки: некруглых, поверхностей

...цилиндрической шейке конической оправки крепится хомутик 12.0 Устройство работает следующим образом.Чтобы получить некруглую поверхность,необходимо в процессе обработки периодически изменять расстояние от оси вращающейся заготовки до вершины резца, т. е,сообщить заготсвке не только относительноедвижение - вращение вокруг осн, но и переносно-циклическое перемещение оси заготовки относительно резца. Г 1 ричет соотношениескоростей относительного н переносного дви 0 жений определяет форму поперечного сЕченияполучаемой детали.Переносное движение,в предложенном устройстве обеспечивается вращением в центраххомутиком 12 конической оправки, 9 вместе с25 посаженным на ней валом 1, Разворотом конической оправки в отверстии вала можносмещать ось...

Номер патента: 219099

Опубликовано: 01.01.1968

Авторы: Лейбишкис, Скрипкин, Федоров

МПК: A61C 13/225, A61C 13/34

Метки: зубной, пластинчатый, протез, съемный

...пластинчатый протез, содержащий искусственные зубы и двухслойный пластмассовый базис, отличающийся тем, что, с целью предупреждения аллергических реакций у пациента, поверхность протеза, соприкасающаяся со слизистой полостью рта, выполнена из материала, содержащего порошок 0 металлического сплава, применяемого для зубопротезных работ.2, Протез по п. 1, отличающийся тем, что дляизготовления внутреннего слоя базиса используют материал, содержащий эпоксидную смо лу ЭДс отвердителем от 11 до 12%, полимер полиметилметакрилата от 48 до 49%, мономер метилметакрилата от 20 до 21%, порошок металлического сплава, применяемого для зубопротезных работ, от 19 до 20%. Предлагаемыи прот оверхность протеза, с истой полостью рта, в одержащего порошок...

Номер патента: 194407

Опубликовано: 01.01.1967

Авторы: Егоров, Скрипкин, Соболев

МПК: G01N 1/24

Метки: газоотборник, электромагнитньш

...пргцщипиальцаясхема газоотборника.В его герметичном корпусе 1 расположены 25 две электромагнитные системы 2 ц 3, воздействующие на общин якорь 4, Последш 1 й через шток связан с газоотборным клапаном 5.Включающая электромагнитная система, открывающая клапан 5, выполнена в виде магЗ 0 нитопровода 6, на котором расположенывключающая 7 и сериесная 8 обмотки. Осаживающая электромагнитная система 3, закрывающая клапан, предстаьлена осаживающим магнитопроводом 9 и осаживающей об.моткой 10.Включающая электромагнитная система имеет очень небольшую индуктивность, поэтому время установления тока в ней очень короткое. Под действием этого тока якорь нз исходного положения, соответствующего закрытому клапану, перемещается к включающему...

Номер патента: 180432

Опубликовано: 01.01.1966

Автор: Скрипкин

МПК: F02D 41/00, F02M 51/00

Метки: внутреннего, впрыска, двигатель, сгорания, топлива

...управляемого прерывателем системы зажигания.Предлагаемая система впрыска топлива отличается от известных тем, что шток электромагнитного клапана соединен с мембраной пневматического регулятора, управляющего подъемом клапана в зависимости от разрежения во впускном коллекторе.На чертеже изображена схема предлагаемой системы впрыска топлива.Система содержит топливный бак 1, насос 2, форсунки 3 и электромагнитный клапан 4. Одной из обмоток клапана управляет прерыватель 5 через диодный гридлик 6, а другой - непосредственно прерыватель, чем обеспечивается меньшая инерционность в работе клапана. соединен с мембраной ятора 8. Мембранная рез трубопровод 9 соколлектором 10, Прцво впускном коллеке прижатия клапана к дъема прц работе. Пр едм ет...

Номер патента: 174442

Опубликовано: 01.01.1965

Авторы: Всесоюс, Поздн, Скрипкин

МПК: G06F 7/48

Метки: двоичных, сравнения, чисел

...кодом, отличающееся тем, что, с целью упрощения устройства, собирательная схема и схема совпадения одноименных разрядов двух сравниваемых чисел выполнены в виде одного делителя из двух, равных по величине сопротивлений, первое из которых подключено к входу одного из сравниваемых чисел, а второе - к входу другого. дписная группа М 17 Известны устроиства для сравнения двоичных чисел, одно из которых представлено обратным кодом. В них собирательная схема и схема совпадения одноименных разрядов двух сравниваемых чисел выполнены раздельно с помощью соответствующих диодных ламповых или транзисторных схем.Предлагаемое устройство отличается от известных тем, что собирательная схема и схема совпадения одноименных разрядов двух срав ниваемых...

Номер патента: 100828

Опубликовано: 01.01.1955

Авторы: Скрипкин, Торощин

МПК: H01G 4/16

Метки: конденсатор, электрический

...ц значительнс меньше металлобумажных, но по своим электрическим характеристикам и належности в работе значительно уступают металлобумажным.Задача уменьшения размеров конленсаторов с диэлектриком в виде бумаги, на поверхность которой нанесена образующая обкладки металлическая пленка, решается в соответствии с изобретением путем увеличения рабочей напряженности электрического поля в диэлектрике, Требуемое увеличение этой напряженности ооеспечивается выполнением обкладок такой толщины, чтобы цх электрическая проводимость,рассчитанная как поверхностная провод 1 мость бумаги, была порядка0,3 -с.Такая толщина обкладок допускает большее число пробоев 1 свыше 1000 для конденсаторов емкостью порядка 30 лкф) и позволяет повысить рабочую...

Номер патента: 100606

Опубликовано: 01.01.1955

Автор: Скрипкин

МПК: B43L 9/04, G01B 3/20

Метки: штангенциркуль

...ме- гой пары губок соответствует велижду кромками окон золотниковых чине внешней перекрыши для данной втулок. серии паровозов. Движки 3 и 4 со.Целью изобретения является обес- членены между собой микрометричепечепие возможности одновременно с ским винтом 7, облегчающим уста- измерением размера между наруж- новку движка 4 для измерения разными кромками окон в золотнико- мера от передней кромки окон до певых втулках измерить размер от пе- редней притирочной поверхности зоредней кромки окон до передней при- лотниковой коробки при фиксировантирочной поверхности золотниковой пом винтовым зажимом полокении коробки и перенести этот размер на движка 3. золотниковую скалку, В предлагаемом штангенциркуле П р е д м е т и з о б р е т е н и я...
