Номер патента: 1350408

Опубликовано: 07.11.1987

Авторы: Иванушко, Кирпиченко, Лобунец, Островерхов, Скорынин, Черных

МПК: F16F 15/10

Метки: гаситель, колебаний, крутильных

...ца ра В. Снц и на валу 2, диск 3, установленный также1 ) на валу 2, упругий элемент 4 в виде пружины, расположенной между диском 3 и маховиком 1. систему у:равления собстве:- ной частотой колебаний, вьп 0 Не 1:ую в виде двух датчиков 5 и 6 крутильных ко)(- баний, первый из которых уста)овлен ца эО маховик(3 1, а дру гои - нястанка не показан), фс)зо)ого,сс)кторс 7 вход которого подклк)чен к выходам дтчиков 5 и 6, последовательно соеди)С- ного с цим филыра 8 низкой частоть вход которого подключен к выл(оду )с тс ктора 7, нелинейного элемента 91 сременным коэффис(ситом передач:1. Нчтсгр тора 1 О, усилите.я 11 пост 05 11:.Ого т,)к, электромачитя 13 .Ост 05 и10 Окя, )Г:1 НОВЛ(.ННОГО неодник 0 а к 0те( 1. 1 и постоянных х 1 Г)(и 103 1 ч,...

Номер патента: 1106771

Опубликовано: 07.08.1984

Авторы: Иванушко, Колядко, Масленков, Яковлева

МПК: B65H 17/00

Метки: ленты, липкой, отделения, прокладки

...с блоком управления, средство контроля отделения ленты от прокладки включает две вертикальные направляющие неподвижно закрепленные между подающим и выпускными валиками, а подвижная планка выполнена со сквозным пазом с боковых сторон для заправки ленты с прокладкой и свободно установлена на направляющих с возможностью совместного пере 20 25 30 35 40 45 50 55 мещения с лентой и прокладкой под действием их натяжения, при этом датчики смонтированы с возможностью контроля крайних положений рамки. Кроме того, транспортер для отвода ленты выполнен с игольчатыми штырями, имеющими у основания буртики, а съемник ленты с транспортера выполнен в виде огибающего выходной участок транспортера козырька с прорезями для прохода штырей.На фиг, 1...

Номер патента: 963120

Опубликовано: 30.09.1982

Авторы: Зайцев, Зенкович, Иванушко, Токарев

МПК: H01L 21/00

Метки: кассета-спутник

...на втулке со стороны, противоположной размещению обоймы.На Фиг. 1 изображена предлагаемая кассета -спутник; на фиг. 2 - втул 45 ка в замкнутом состоянии; на Фиг,3- то же, в разомкнутом состоянии.Кассета-спутник содержит основание 1 с цилиндрическим выступом 2, размещенную на нем эластичную плен ку 3, с разделенной на кристаллы полупроводниковой пластиной 4, закрепленную в зажимных кольцах 5 и 6, установленных концентрицно цилиндВтулка 8 установлена на цилиндрическом выступе 2 основания 1 с возможностью перемещения вдоль его оси и на ее внутренней стороне втулки выполнеена Фигурная проточка 10 с плоской поверхностью 11 и конусной поверх" ностью 12, В фигурной протоцке 10 расположено кольцо 13 с гнездами в которьх размещены тела 15...

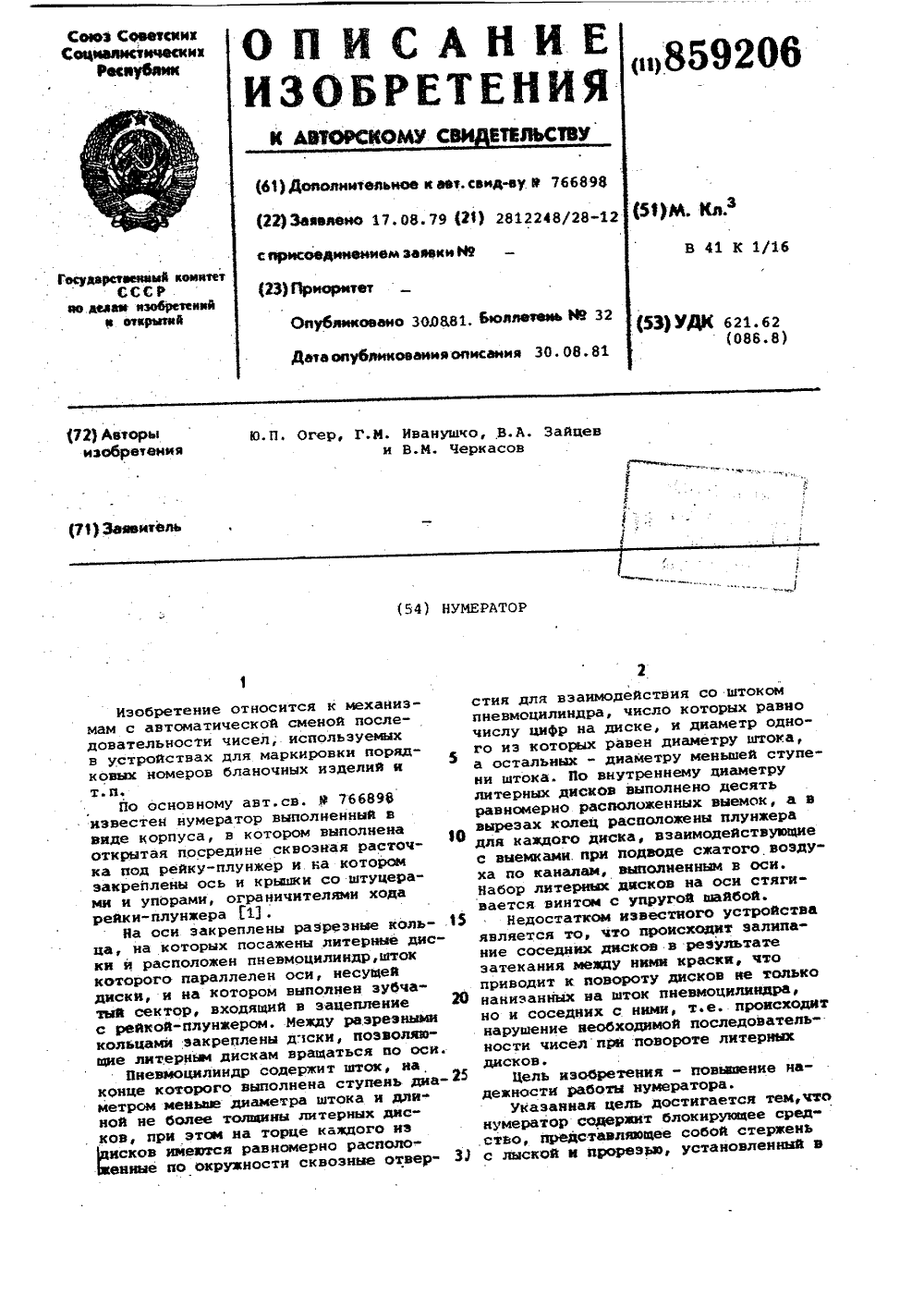

Номер патента: 859206

Опубликовано: 30.08.1981

Авторы: Зайцев, Иванушко, Огер, Черкасов

МПК: B41K 1/16

Метки: нумератор

...нарушение необходимой последовательности чисел при повороте литерных дисков.Цель кзобретения - повышение надежности работы нумератора.указанная цель достигается тем,что нумератор содержит блокирующее средство, представляющее собой стержень с лыской и прореэьв, установленный вкорпусе параллельно штоку, и диск, жестко укрепленный на штоке и разме- . щенный в прорези стержня, а литерные дйски имеют выемки, расположенные равномерно по окружности на их внешйей поверхности, при этом стержень расположен в выемках литерных дисков.Йа Фиг. 1 изображен нумератор с блокирующим средством, общий вид на : Фиг. 2 - элемент стопорения литерного диска на фиг. 3 - элемент литерного диска и стержня на участке с лыской. На корпусе 1 нумератора...

Номер патента: 838824

Опубликовано: 15.06.1981

Авторы: Иванушко, Колядко, Масленков, Старых, Яковлева, Ярош

МПК: H01L 21/00

Метки: адгезивнойпленки, межопера-ционного, пластин, полу-проводниковых, преимущественно, спутника

...пилообразные зубья.На фиг. 1 изображено устройство в позиции формирования спутника, общий вид, разрез; на фиг. 2 - вид А на фиг. 1 (перевер нуто); на фиг, 3 - 8 - положения элементов устройства по ходу технологического процесса; на фиг. 9 - межоперационный спутник с закрепленной на нем полупроводниковой пластиной, вид в плане без зашитной пленки. 4В герметизируюшем кольце 7 и матрице 18 выполнены отверстия 23 для сообщения с вакуумным отсрсом. На кольцевом прижиме 6 выполнен уступ 24 для базового кольца 25 (фиг, 3) формируемого спутника-носителя, Вырубной пуансон 5 (фиг, 1)выполнен в виде кольца 26, в котором закреплены расположенные по пилообразномузамкнутому контуру режущие пластины 27 с пилообразными зубьями 28, входяшими при...

Номер патента: 766898

Опубликовано: 30.09.1980

Авторы: Зайцев, Иванушко, Огер

МПК: B41K 1/16

Метки: нумератор

...36. После этого воздух подается через штуцер 19 и канал 17 во вторую полость средства 11, и поршень13 перемещается в обратном направлении, выходя из зацепления с диском 2единиц, а средство для шагового пово-рота дисков перемещается в исходноеположение рейки-плунжера 30 на упоре36. Если диск 2 единиц входит в зацеп".,ление посредством отверстия 21 со сту"пенью 16 штока 14, то происходит по"ворот только диска 2 единиц, то естьйроисходит счет в пределах девяти.При зацеплении диска 2 единиц соштоком 14 отверстием 22 шток 14пронизывает его и входит в зацепление ступенью 16 с одним из отверстий 21 смежного цифрового диска3. При последующем повороте средства 11 произойдет поворот диска феди ниц" 2 и смежного диска 3 (диска"десяток"),.т.е....

Номер патента: 546045

Опубликовано: 05.02.1977

Авторы: Зайцев, Зенкович, Иванушко, Огер

МПК: H01L 21/68

Метки: кассета, кристаллов, полупроводниковых

...кассета обеспечивает очисттку кристаллов, но ненадежна в работе, так как затрудняет операции ориентированной укладки, выборки и визуального осмотра кристаллов. Это объясняется тем, что при смыкании основной и накладной рамок и в лроцессе укладки и выборки кристаллов происходит;изменение;координат расположения ячеек относительно установочных баз вследНа фиг. 1 и 2 изображена предлагаемая кассета в двух проекциях; на фиг. 3 - узел 1 на фиг. 1; на фиг, 4 - разрез по А - А на фиг. 1.Кассета содержит основание 1, на рабочей поверхности которого, имеются ячейкиуглубления 2 для кристаллов, и крышку 3,представляющую собой,рамочку 4 с натянутыми проволоками б. Дно ячеек углубленийимеет,крестообразно расположенные угловыевыступы б, которые...

Номер патента: 486109

Опубликовано: 30.09.1975

Авторы: Ананьев, Беланович, Гильман, Зотов, Иванушко, Калнин, Коноплев, Либенсон

МПК: E02D 7/00

Метки: грунтобетонных, свай

...например, в виде силовых 20 цилиндров 11.Направляющая рама прикреплена к базовой машине посредством силовых цилиндров 12 и состоит из шарнирно объединенных между собой подвижной 13 и неподвижной частей, 25 удерживаемых в транспортном положениипосредством фиксаторов типа соединительных звеньев 14 и съемной балки 15. Штоки группы силовых цилиндров 8 соединены с нижней частью направляющей рамы 1 муфтой 16.Устройство работает следующим образом.Направляющую раму 1 устанавливают в вертикальное положение посредством силовых цилиндров 12 и опускают пригрузочную плиту 10 до соприкосновения с грунтом. Приводят в движение группы цилиндров 7 и 8 механизма подачи и опускают растворную емкость 3 с рабочим органом по направляющей раме 1,...
