Панкратов

Номер патента: 1553171

Опубликовано: 30.03.1990

Авторы: Белый, Науменко, Панкратов, Пушанко, Серегин

МПК: B03B 5/66

Метки: действия, непрерывного, отделения, примесей, тяжелых

...к устройствам непрерывного действия для отделения тяжелых примесей от корнеклубнеплодов на гидротранспортере.Цель изобретения - повышение эффективности отделения тяжелых примесей,На фиг. 1 изображено устройство, разрез; на фиг. 2 - то же, план.Устройство включает вертикальный цилиндрический корпус 1 с коническим днил шем 2. В верхней части цилиндрического корпуса 1 тангенциально установлен подводящий патрубок 3. Внутри цилиндрического корпуса 1 установлена насадка 4 с трубой 5. Под насадкой 4 с трубой 5 установлена сливная труба 6. В нижней части конического днища 2 расположено приспособление для выгрузки тяжелых примесей, выполненное в виде патрубка 7 с заслонкой 8. Насадка 4 выполнена с тангенциальными ребрами 9 в ее верхней части. На...

Номер патента: 1548628

Опубликовано: 07.03.1990

Авторы: Бахтин, Панкратов, Ульянов, Чичеткин

МПК: F26B 17/10

Метки: дисперсных, пневмосушилка

...в вихревуюкамеру 4. С помощью кольцевой полки10 частицы оттесняются в зону подачисвежего теплоносителя, где под действием центробежной силы влажные и,следовательно, более тяжелые частицыотбрасываются к стенке камеры, чтопозволяет увеличить время пребыванияих в сушилке, а сухие и более легкиесразу же уносятся в разгрузочный циклон, Отработанный теплоноситель удаля.ется из сушилки через выхлопнойпатрубок 6. 2 ил. Газовзвесь влажного материала вводится в спиральный канал 1 через патрубок 2, В спиральном канале 1 пневмосушилки производится подсушка влажного материала в закрученном потоке высокотемпературного теплоносителя в режиме, близком к идеальному вытеснению.Затем газовзвесь поступает в сепарационную камеру 3, где при срыве частиц...

Номер патента: 1546552

Опубликовано: 28.02.1990

Авторы: Арсеньев, Бронштейн, Михлин, Нивингловский, Остюков, Панкратов, Серухин, Синьковский

МПК: E02B 1/00, E02B 9/02

Метки: водозаборного, гидротехнического, сооружения, строительства

...размеров оболочки 3 на величину 2 с= (0,05 - 0,1) Н, где Н - высота оболочки 3, В этом случае при заполнении полости 2 в нижнем слое и в замкнутой области между вертикальным конту.ром оболочки 3 и границей разрыхленной 10 15 20 25 30 35 40 45 50 зоны располагают глинистый противофильтрационный материал 6, причем толщину нижнего слоя назначают равной толщине замкнутой зоны. 1. Способ строительства водозаборного гидротехнического сооружения, включающий заглубление оболочки ниже дневной поверхности, образование между ней и водоемом траншеи и укладку в траншею водовода, соединяющего оболочку и водоем, отличаюиийся тем, что, с целью повышения надежности строительства сооружений в скальных и плотных грунтах, перед заглублением оболочки...

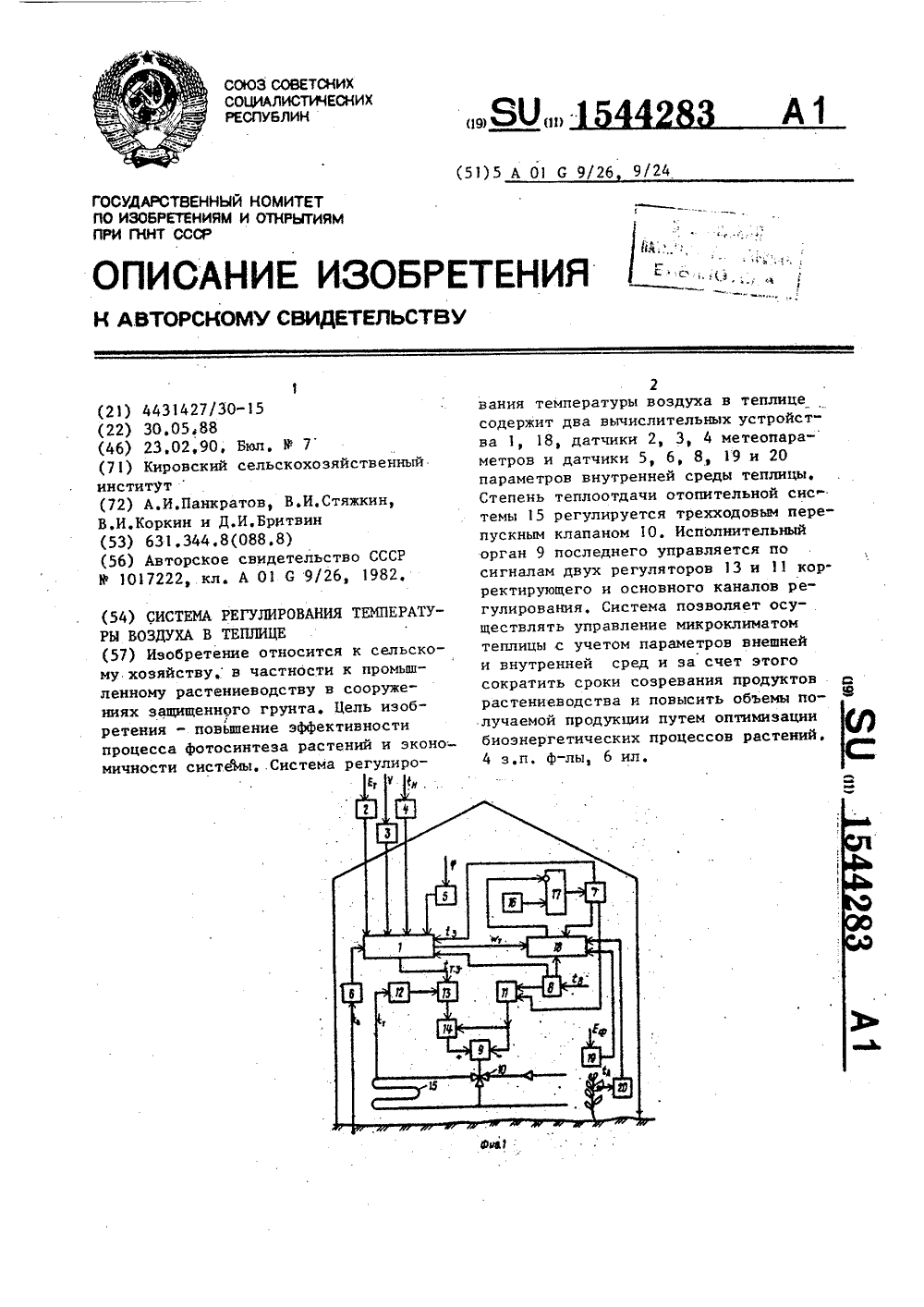

Номер патента: 1544283

Опубликовано: 23.02.1990

Авторы: Бритвин, Коркин, Панкратов, Стяжкин

МПК: A01G 9/24, A01G 9/26

Метки: воздуха, температуры, теплице

...температуры С теплоносителяотопительной системы 15, Если текущее значение температуры й теплоноТсителя обеспечивает температуру В 25воздуха в соответствии с предписанием задатчика 7, сигнал на выходе вычислительного устройства 1 равен нулю.При неравенстве этих температур, аименно когда ВВ, сигнал на выходе 30устройства 1 положительный, через второй регулятор 13 корректирующего канала регулирования он поступает навход электронного ключа 14, последнийоткрывается и появившимся вследствиеэтого выходом первого электронногоключа 14 трехходовой перепускной кла-.пан 10 исполнительным органом 9 перемещается в положение, при которомподача теплоносителя (горячая вода)в отопительную систему 15 увеличивается, При этом температура теплоносителя...

Номер патента: 1544883

Опубликовано: 23.02.1990

Авторы: Дерябин, Кузьминых, Панкратов

МПК: E02B 15/00

Метки: водотоков, наносов

...при размыве наносов огражденногоучастка русла гидромонитором 4, Водаиз пруда-накопителя 3 сбрасывается 40ниже запруды 2 по обводному каналу 1,что обеспечивает предупреждение размыва запруды. Благодаря тому, цтоуровень дна обводного канала располагают выше уровня дна пруда-накопителя и расчетного уровня отложениянаносов, происходит поступление в него только осветленной, т,е, лишеннойнаносов воды. После завершения очистки участка русла гидромониторами создают спрямляющий канал 5, соединяющийдве ближайшие излучины и направляющийтечение реки по новому руслу в обходзапруды 2 с прудом-накопителем 3. Дляпредотвращения дальнейшего поступледом из них устраивают обводной канал 1, запруду 2 с прудом-накопителем 3. После завершения оцистки...

Номер патента: 1543299

Опубликовано: 15.02.1990

Авторы: Каплан, Кононова, Лебедев, Литовский, Некрасов, Панкратов, Петухов, Федорова

МПК: G01N 13/02

Метки: поверхностных, расплавов, свойств

...сильфона 11 закреплен источник 12 ультразвуковых колебаний. На трубке 8 нанесена шкала 13 и выполнейа резьба 14, по которой может переме-. щаться гайка 15, снабженная нониусным отсчетом. Шток 7 снабжен штуцерами 16 и 17 для заполнения и прокачки воды через трубки 8 и 10.Устройство работает следующим образом.В кассету 5, расположенную в вакуумной камере 1, загружают образцы б, После достижения необходимого вакуума (10-10 мм рт.ст.) включают нагрев печи 2, температуру которой контролируют термопарой. После дополнительной откачки подают в шток 7 через штуцер 16 воду и перемещают его вверх до упора, При этом шток 7 проходит через отверстие в кассете 5, образец 6 попадает на торец 9 штока 7 и переносится в нагретую зону печи 2, После...

Номер патента: 1541402

Опубликовано: 07.02.1990

Авторы: Башмаков, Букчин, Лившиц, Лиуконен, Панкратов, Пылаев, Сотников

МПК: F03B 3/12

Метки: гидромашины, колесо, рабочее, радиально-осевой

...комбинат "Патент", г,ужг ул,Гагарина, 101 Изобретение относится к гидромашиностроению и может быть использовано в рабочих колесах радиально-осевых гидромааин.5Целью изобретения является повышение надежности рабочего колеса.На Фиг. 1 показан узел соединения лопасти с ободом.На Фиг. 2 - разрез А-А на фиг. 1.Рабочее колесо радиально-осевой гидромаыины содержит ступицу (на чертеже не показана) и обод 1 с размещен. ными между ними лопастями 2, выпуклая сторона которых сопряжена с обо дом 1 галтельным переходом 3. Колесо снабжено противокавитационными наплавками 1, размещенными на входном участке сопряжения лопастей 2 с ободом 1 и выполненными выпуклыми в средней части и плавно сопряженными с лопастью 2, ободом 1 и галтельным...

Номер патента: 1532784

Опубликовано: 30.12.1989

Авторы: Бершев, Джураев, Панкратов, Царева

МПК: F26B 13/02, F26B 3/30

Метки: длинномерного, сушки, электрофлокированного

...длиной 0,5 мм и толщиной 0,33 текс осуществляют в электрическом поле, создаваемом между электродами 3 и 4 с помощью источника высокого напряжения. Далее флокированный материал перемещают в зону 5 сушки, где происходит термофиксация нанесенного на основу ворсового покрова. В зоне 5 сушки ;материал облучают инфракрасными лучами в импульсном режиме с постепенным уменьшением длительности импульсов от 80 ро 20% от периода импульса Т=10 с.Условная запись режима:10 (80%+20% ) +10 (60%+40 ог )++10(50%+50%) 1 10(40%+60%) + + 10 (20%+80% ) =42 с.Затем материал наматывают в рулон 9 с натяжением 0,12 кгс/см и перемещают ,в зону 10 выдержки, где выдерживают его при 80 С в течение 9 мин. И наконец, рулон 9 с материалом охлаждают с последуюгцей...

Номер патента: 1532333

Опубликовано: 30.12.1989

Авторы: Авербах, Гусев, Евсюков, Панкратов

МПК: B60H 1/00

Метки: испытаний, кабин, отопителей, средств, стенд, транспортных

...блок 21,.который подключен к термодатчикам 13 и 14.Стенд работает следующим образом.При вращении электродвигателя 5 вертикальные колебания, возбуждаемые неуравновешенными массами вибровозбдителя 3, передаются платформе 1 и через упругие1532333 Формула изобретения СоставТехоедТираж 5омитета иква, Жкий комби итель М.олосов И. Верее Ко 28 По о изобретениям и от- 35, Рач шская на наг Патент, . Уж Редактор М, БандураЗаказ 8048,24ВНИИПИ Государственного3035, МПроизводственно.издатсль ректор Л. Бескид и и сиое рытиям ири ГКНТ СССР б д. 4(5город, ул. Гагарина опоры 10 жесткому коробу 11, нагружая его вертикальными вибрационными нагруз. ками. При вращении электродвигателя 9 возбуждаются вибрационные нагрузки с помощью вибровозбудителя 7,...

Номер патента: 1531165

Опубликовано: 23.12.1989

Авторы: Ковалев, Леонов, Мурашев, Панкратов

МПК: G11C 11/40

Метки: дешифратора, программирования

...записи и считывания информации на вход 9 подается низкийпотенциал, в результате закрыты всеи-р-и-биполярные транзисторы 2 независимо от потенциалов на адресныхвходах. На вход 8 подается потенциал,открывающий транзисторы 1, в резуль-тате чего на адресных выходах 7 появляются сигналы, определяемые состоянием плавких элементов памяти икодом адресных входов.Работа устройства, показанного на фиг. 2, отличается от работы устройства на фиг. 1 тем, что в режиме программирования при подаче на вход 12 высокого потенциала, включается р-и-р-биполярный транзистор 11, об" разующий с п-р-и-биполярным транзистором тиристор, который более надежно пережигает плавкие элементы памяти, так как имеет более низкое выходное сопротивление.Устройство может...

Номер патента: 1530141

Опубликовано: 23.12.1989

Авторы: Бритвин, Коркин, Панкратов, Стяжкин

МПК: A01G 9/24, A01G 9/26

Метки: вентиляции, газа, генератора, работы, системы, согласования, теплице, углекислого

...равенства эти, сигналов здцускается первый ключевой элемент 19, который, воздействуя цд псрный соглдсхк)цсий блок 14, црепятстцует дальнейшему открытию фрамуг 1, чех достигается технологическое ограничение на рсс)от х вс нтиляции, нренятс гвукнцее цс рс - охлдждснию растений в тцлипе и повышак)- Иее надежность привода за счет асижения чдлоты бардо)тывдция конечных выклк) тс- Л сИ.где СО- задаваемая (оптимальная) концентрация углекислого газа в воздухе теплицы, при которой имеетместо максимум фотосинтеза растении;текущее значение темцературывоздуха тецлицы;текущее значение облучения растений,вырабдтьвдется сигнал +.ЛСО положительной или о)рицательной полярности, величина 55Г Если течиердгура 1, воздуха в теплицепри открытых фрамугах...

Номер патента: 1530118

Опубликовано: 23.12.1989

Авторы: Верещагин, Гафаров, Еникеев, Коркин, Лурье, Панкратов, Стяжкин, Теплинский

МПК: A01C 7/00

Метки: расхода, сыпучих

...индикатора 16 Выше нормы, вторс й - работой индикатора 17 Норма .Вторая схема 9 ЗАПРЕТ подключена входом к выходу - е дискриминатора 5. Счетчик 11 импульсов и схема 13 ПАМЯТЬ соединены между собой аналогично элементам 8, 10 и 12, при этом первый выход второй схемы 13 ПАМЯТЬ подключен к входу индикатора 18 Ниже нормы, второй - через схему ИЛИ - НЕ 14 к входу индикатора 17 Норма,Блок 15 информации содержит три индикатора 16 - 18, каждый из которых через ключевой элемент соединен с источником (/ питал ния, а управляющие входы ключевых элементов подключены к выходам схем 12 и 13 ПАМЯТЬ и схемы ИЛИ - НЕ 14.Устройство для контроля расхода сыпучих материалов работает следующим образом.При работе агрегата, например сеялочного от датчика 1...

Номер патента: 1528580

Опубликовано: 15.12.1989

Авторы: Батенев, Колчин, Краскин, Панкратов

МПК: B07C 5/14

Метки: группы, потока, сортировки

...в яшил 811 ри ртировкс .-. 1.й и;1 1.111б )лсе 4 сзойсгв) с;рли г и)ко г,(кагелеи к 1 л.о 1 ,1 р,(л и1528580прибора механизма 4 толкатель 13 смещает блок 6 в горизонтальной плоскости, в результате чего напротив позиции 2 окажется лоток группы П и сброшенное5 изделие 16 попадает в ящик 8.Если механизм 4 не получит команды,а она будет дана механизму 3, то блок 6 переместится в вертикальной плоскости и изделие 16 поступит в лоток группы 111 и в ящик 9. При подаче команды одновременно механизмам 3 и 4 напротив позиции 2 окажется лоток группы 1 Ч и изделие 16 будет направлено в ящик 7.При сортировке деталей на количествогрупп более четырех устройство содержит15 по несколько толкателей в каждом направлении (фиг. 4 и 5) При этом величина хода...

Номер патента: 1527528

Опубликовано: 07.12.1989

Авторы: Азоян, Варданян, Григорьян, Панкратов

МПК: G01L 9/08

Метки: давления, датчик, пьезорезонансный

...фиксации коромысла, которые удаляются после закрепления пьезорезонатора 6 к торцу рамы 13 с выступамиПоложение балансировоч" ного груза 12 на коромысле 10 фиксируется винтами 18 и 19, На верхней части корпуса закрепляется гофрированная мембрана 20, сверху которой прикрепляется штуцер 21, Жесткий центр гофрированной мембраны 20 закрепляется с выступом силопередающей балки 2. После сборки и настройки датчика все места соединения винтов припаиваются либо к корпусу, либо к соответствующему узлу конструкции, На корпусе конструкции датчика имеются технологические окна 22-27, которые после сборки и настройки герметично закрываются (некоторые другие окна на фиг,2 не видны), На месте окна 22 припаивается гермоввод для присоединения выводов...

Номер патента: 1527162

Опубликовано: 07.12.1989

Авторы: Ласкорин, Логинов, Панкратов, Розвадовский, Сеземин, Федорук, Филлипов

МПК: C01F 11/18

Метки: кальция, карбоната

...табл. 3 выбор значения рН нейтрализации мелом. Общие условия: 200 мл исходного раствора нитрата кальция нейтрализуют аммиаком до рН 1,5, затем мелом до указанного значения рН. Нейтрализацию проводят суспенэией мела в воде или в водном растворе нитрата аммония. В опыте 8 нейтрализация проводится технологическим циркуляционным потоком меловой пульпы, содержащим избыток карбоната аммония, так как достичь рН среды больше 5, суспензией мела в воде или в 25 водном растворе карбоната аммония невозможно.Выбор рН 3,5 при нейтрализации мелом вызван тем, что при рН ниже данного значения не происходит полного осаждения фосфатов железа и алюми- ния, Значение же рН 5,0 на этой стадии обеспечивает максимальное коагулирование кремневой кислоты и...

Номер патента: 1520464

Опубликовано: 07.11.1989

Авторы: Ведерникова, Корженевский, Панкратов, Царук, Чухвачев

МПК: G01V 3/20

Метки: диаграмм, записи, каротажных

...нулясчетчиков 3 и 8 импульсов.Устройство работает следующим образом,Тактовые импульсы с генератора 1через открытую схему 2 пропусканияпоступают на счетный вход счетчика3 импульсов, в котором происходитнакопление информации. Число записанное в счетчике в двоичном коде,ири поступлении иа управляюций входзапоминающего устройсгва. сигнала"Запись" заносится в запоминающееустройство и с его выходов поступаетна цифровые входы цифроаналоговогопреобразователя 5, преобразующегоцифровой сигнал в аналоговый. С выходов цифроаналогового преобразователя аналоговый сигнал поступает навходы усилителя 6 и с выхода усилителя на регистратор, после .записиинформации в запоминающее устройство на управляющие входы счетчиков3 и 8 импульсов приходит сигнал...

Номер патента: 1520023

Опубликовано: 07.11.1989

Авторы: Батенев, Колчин, Краскин, Панкратов, Суховерхов

МПК: C03B 23/18, C03B 35/26

Метки: автомат, индикаторных, снаряжения, трубок

...поверхности 31 механизма снаряжения,3 ил,связью .19 с соответствующим копиромкулачкового вала 20Над плечом 17 каждого рычага 15располагается нижний торец 21 верти.кального штока 22, установленного внаправляющих втулках 23, размещенныхв корпусе 24, закрепленном на станине 11, На верхнем конце штока 22 закреплен опорный столик 25 с нижнейцентрирующей прйзмой для заготовок,На штоке 22 ме хду направляющими втулками 23 закреглена вилка 26, в которую упирается пружина 27 возврата,Випка 26 и закрепленный в корпусе 24винт 28 предназначены для предотвращения поворота штока 22 и установкиуровня столика 25 по высоте,Автомат работает следующим образом,Заготовки 2 укладываются горизонтально в бункер 1, откуда они извлекаются механизмом 3...

Номер патента: 1516999

Опубликовано: 23.10.1989

Авторы: Дорохов, Досов, Красовский, Неверович, Панкратов, Турышев

МПК: G01W 1/00

Метки: озонометр, спектральный, ультрафиолетовый

...оптичЕских элементов 6 с непрозрачными прослойка 5 ми 7.Озонометр работает следующим образом.Излучение Солнца освещает входную щель монохроматора. Так как источник 1 О излучения - Солнце с угловыми разме" рами , то каждый оптический элемент 6 передает максимум принимаемой солнечной энергии тогда, когда диаметр построенного им изображения Солнца равен ширине входной щели монохроматора. Это требование выполняется в том случае, когда фокусное расстояние элемента Г равноЕ О)2 О2 д о 6где Ь - ширина входной щели монохроматора.Ширина а оптического элемента составляет величину Г д, где /3- входное относительное отверстие монохроматора. Чтобы не создавалось разрывов в заполнении входной щели по высоте, оптические элементы должны располагаться на...

Номер патента: 1512687

Опубликовано: 07.10.1989

Авторы: Бурков, Гехтман, Грабельковский, Панкратов, Плехов, Полунин, Сычугов

МПК: B07B 4/02

Метки: аспирационная, зерноочистительной

...5 устройство 6 ввода зерновой смеси, аспирационный канал 7 с регулирующей заслонкой 8 и жалюзийным козырьком 9, осадочные камеры 10 и 11, имеющие разде лительную стенку 12 и устройства 13 и 14 .для вывода легких фракций. Верхняя стенка 15 осадочной камеры 11 совмещена с нагнетательнъпч патрубком 2 вентилятора.25Аспирационная система работает следующим образом.Зерновая смесь питающим устройством 6 подается в аспирационный канал 3. Воздушный поток, засасываемый вен тилятором 1, проходит по аспирационному каналу 3 и выносит из зерновой смеси в осадочную камеру 10 легкие примеси, которые осаждаются в ней и устройством 13 выводятся наружу (выход 11). Отработанный воздух выбрасывается вентилятором 1 через нагнетательный патрубок 2 к...

Номер патента: 1509068

Опубликовано: 23.09.1989

Авторы: Бородкин, Годин, Палько, Панкратов, Плеханов, Сватко

МПК: A61F 5/01

Метки: вытяжения

...9.Устройство снабжено также демпфером, выполненным в виде дополнительной пружины 10, цилиндра 11 с поршнем 12, стакана 13 с буртиком 14 и гидронасоса, включаюцего поршень 15, рукоятку 16, рычажную систему7 и два подпружиненных обратных клапана 18 и 19. Кроме того, демпфер содержит регулируемый перепускной дроссель 20.Для изменения высоты ручки 8 устройство снабжено рейкой 21 с отверстиями 22, прикрепленной к кронштейну 3. При этом корпус 1 снабжен выступами (не показаны) для захождения в отверстия 22 рейки 21. Устройство для вытяжения работает следующим образом.Пациент устанавливает нужную высоту ручки 8, закрепив выступы корпуса 1 в нужи ых отверстиях рейки 21. Затем перемещением рукоятки 16 осуществляют перемецение поршня 15 и...

Номер патента: 1508999

Опубликовано: 23.09.1989

Авторы: Бритвин, Коркин, Панкратов, Стяжкин

МПК: A01G 9/18, A01G 9/24

Метки: воздухе, газа, содержания, теплицы, углекислого

...= СО(1 - е ),Текущее значение концентрации углекислого газа СО(1 контролируется датчиком 1, облучение Р растений - датчиком 2, температура с внутреннего воздуха - датчиком 3, Информация от датчиков 1 - 3 поступает на вход вычислительного блока 4, где на основании алгоритмаСО , = й (Р, ) 25где СО - оптимальное значение концентрации углекислого газа;СО- максимальное значениеЯ,кконцентрации углекислого газа при температуре ,-+ до 1Т- постоянная, определяемаявэкспериментально, зависящая от вида и стадии раз вития растений (фиг.7).В канале 28 вычисляется среднееарифметическое значение концентрацииСОна основании алгоритмагде СО- задаваемая (оптимальная)концентрация углекислогогаза в воздухе теплицы,при которой имеет местомаксимум...

Номер патента: 1507778

Опубликовано: 15.09.1989

Авторы: Панкратов, Суслин, Фатуева

МПК: C09H 11/00

Метки: клеевая, композиция

...тототныйво-(о О,в комлон имер Остальное лоБумага не удаллетсл споверкиости металлвческой йооквк 4 онвотный(карбакс комоо тилле тельное зоЖивотный клей предварительно зама 5 чивают в воде в соотношении 1:1 или 1;1,75 (в зависимости от вида клея) и разогревают в водяной бане при 60-70 С. Параллельно приготавливают 5-107.-ный расвтор сульфата натрия, в котором разводят натриевую соль карбоксиметилцеллюлозы в соотношении 1;5 (КМЦ: раствор сульфата натрия), В этот клей добавляют борную кислоту в количестве от 0,1-1 Е от веса клея, Затем приготавливают эмульсионную смазку (например, эмульсию солярового масла в воде) в соотношении 1;9 (масло: вода). После этого производят смешение всех компонентов в следующей 20 последовательности: клей...

Номер патента: 1507278

Опубликовано: 15.09.1989

Авторы: Панкратов, Тузов

МПК: A01K 67/02, G01N 3/56

Метки: крупного, рогатого, скота, технологичности

...Т, учитывали живую массу бычков и выводили показатель среднесуточного прироста живой массы за период 1-15 мес (см.табл, 1). Данные свидетельствуют,что исходный уровень истирания копытного рога есть величина постоянная, 20тесно связанная с технологичностью животного.П р и м е р 2. Сформировано сучетом установленной технологичностичетыре группы бычков: первая (высокотехнологичные) и вторая (технологичные) по 50 бычков, тремя (низкотехнологичные) 48 и четвертая (с любым уровнем истирания) 148 животных(см, табл. 2). Установлено, что для 301 и 3-й групп выполняется неравенство "навА ) "кит (при Рс 0,05) . Следовательно, различие выборочных (1,2 и 3 группы) и генеральной средней(4 группа) значимо,35П р и м е р 3. Отобрано с...

Номер патента: 1502913

Опубликовано: 23.08.1989

Авторы: Никитин, Панкратов, Шибаева

МПК: F24H 3/02

Метки: нагревательная, рециркуляционная

...хода 10 к всасывающей сторонеколеса 2 вентилятора и второго хода11 к его нагнетающей стороне, а трубы 6 и 7 на своих взаимообращенныхсторонах каждая снабжена группой продольных ребер 12 и 13, причем ребра12 одной группы смещены относительноребер 13 другой группы. Привод 14 колеса 2 вентилятора подключен в линиюнагреваемого теплоносителя.Нагревательная установка работаетследующим образом.Нагревательный теплоноситель поступает через входной патрубок 4 вполость между стенкой корпуса 1 инаружной трубой 6, затем проходитпространство между внутренней трубой7 и выходным патрубком 5. Привод 14колеса 2 вентилятора - пневматическая турбина приводится во вращениеэнергией нагреваемого теплоносителя.Рециркуляция греющего теплоносителя...

Номер патента: 1500887

Опубликовано: 15.08.1989

Авторы: Азоян, Варданян, Панкратов

МПК: G01L 9/12

Метки: давления, датчик, емкостный

...наклон платы. Для получения необходимого 5 10 5 20 25 30 35 40 45 зазора между электродами 15, 25 и16, 27 применяется фольговая прокладка 36, Шпильки 37 и 38 крепят к корпусу печатную плату 39 электрической части схемы измерения, Корпус18 закрывается крышкой 40. Черезштуцер передается давление Р.Измерение давления производитсяпо схеме на фиг. 2. Емкости С, иС, образованные между электродами15, 26 и 16, 27, входят в схемуавтогенераторов 42 и 43, выходныесигналы которых с частотой Е, и Гподаются сместителю 44Разностнаячастота подается измерителю частоты 45,Датч;к работает следующим образом.Давление через мембрану с жесткимцентром 2 передается подвижной мембране 15, Если эта мембрана приближается к неподвижному электроду...

Номер патента: 1499085

Опубликовано: 07.08.1989

Авторы: Кожин, Назарчук, Панкратов

МПК: F28F 21/02

Метки: графитовый, погружной, теплообменник

...к вертикальным патрубкам 2 и 3 подвода и отвода греющего теплоносителя, Трубка 1 заключена в горизонтальную цилиндрическую камеру 4 с перфорацией 5 и 6 по верхней и нижней образующим и установлена эксцентрично относительно камеры 4 с зазорами 1 и 8 к ней.При этом верхний зазор 1 является минимальньвк, Внутри трубки 1 установле" ны цилиндрические перфорированные вставки 9 из рекристаллизованного .графита с максимальной теплопроводностью в направлении, перпендикулярном оси трубки 1. Оптимальный диаметр верхних отверстий составляет около 0,5 верхнего зазора 7.30Теплообменник работает следующим образом.Через патрубок 2 подается перегретый пар, который проходит далее через горизонтальную трубку 1 и нагре вает ее и графитовые вставки...

Номер патента: 1493271

Опубликовано: 15.07.1989

Авторы: Авдеенко, Горелик, Кроль, Панкратов, Рихтман, Розенман, Серяков, Уральский, Филиппович, Штерн

МПК: A63B 69/02

Метки: дорожка, фехтовальная

...углеродноговолокна ниже 5 вес,7. приводит к одновременному ухудшению индуктивных ипрочностных свойств фехтовальной дорожки, При увеличении содержания уг 55родного волокна в смеси выше 15 вес.7происходит заметное разупрочнениеоснования дорожки в связи с высокойудельной поверхностью волокна и недостатком в этом случае ингредиентов резиновой смеси для обеспечения спльшности материала и сохранения эластичности дорожки.Данные испытаний фехтовательных дорожек с различным содержанием углеродного волокна в смеси приведены в таблице.Фехтовательная дорожка работает следующим образом.При фехтовании на рапирах и шпагах фехтовальнуюдорожку включают в электрическую цепь электрофиксаторов. Благодаря наличию индуктивности она обеспечивает разрыв...

Номер патента: 1490264

Опубликовано: 30.06.1989

Авторы: Васильев, Панкратов

МПК: E21B 47/02

Метки: инклинометр

...1.При вращении обоймы 31 с призмами27 два световых луча также вращаются. Один луч вращается по окружностис радиусом, на котором расположен 25приемник 5 света, а второй - по окружности с радиусом, на котором расположено отверстие 14 на диске 12,При совмещении луча с приемником 5света образуется опорный импульс О,(фиг. 4). При совмещении второго светового луча с отверстием 14 на диске12 луч попадает на кольцевую призму25 и на приемник 4 света, образуя измерительный импульс Б 1,1ЗВПри синхронном вращении призм 27одновременно опрашивается световымлучом чувствительный элемент занитного угла. При наклоне кожуха 1, например, на угол 6 , грузы 18 маятников стремятся совместиться с плоскостью наклона и, поворачивая диски17 при движении один...

Номер патента: 1488186

Опубликовано: 23.06.1989

Авторы: Гришин, Козий, Колесов, Колосов, Панкратов, Ситник, Яковлев

МПК: B26D 1/04

Метки: отрезки, припуска

...- это обеспечивает создание напряженно-деФормированного состояния материала припуска в очаге;:;еформации. С целью гарантированного заполнения свободной полости, образованной плоским ножом и пуансоном, перерезанными слоями материала припуска и обеспечения необходимого подпора в плоскости разделения сб стороны зер кала матрицы на обрабатываемый материал предусмотрен подпружиненный подпор фиг.1). Расположение подпружиненного подпора дает возможность изменять местоположение приложения плоскости изгиба относительно плос 20 кости разделения.При перемещении пуансона в вертикальной плоскости под действием нормальной силы Рэ в направлении заготовки на величину д горизонтальный участок пуансона, воздействуя на отделяемый материал припуска,...

Номер патента: 1482968

Опубликовано: 30.05.1989

Авторы: Авдентов, Амосов, Брагин, Гринберг, Есаков, Павский, Панкратов, Пенкин, Потанин

МПК: C22B 9/10

Метки: алюминиевых, сплавов, флюс

...составляет 0,20,37, от массы металла При 850-870 Сфлюс загружают на зеркало металла ипроизводят перемешивание до началаэкзотермической реакции и появлениясухого шлака, который после 7-10 минвыдержки снимают с поверхности расплава. Из приготовленного таким образом металла заливают образцы длякоррозионных и механических испытаний, технологические пробы на жидкотекучесть, включения и испытаниямикроструктуры,Коррозионную прочность определяют на стандартных образцах 6 мм. Изменения прочностИ находят после выдержки образцов в 3-ном растворехлористого натрия с 0,1 Х перекисиводорода по стандартной методике,Для оценки жндкотекучести отливают спирали в ненагретый кокиль.Износостойкость проверяют на машине Амалер. Термическая...
