Панкратов

Номер патента: 1785504

Опубликовано: 30.12.1992

Авторы: Ермолаев, Кулагин, Панкратов, Савельев, Хазов, Цфасман

МПК: B30B 11/12

Метки: рабочий, ротор, роторно-конвейерной

...давленияРабочий ротор садер нцт блсп ццпцндрав 1 со гмонтированны 11 И на егэ ни н нем торце при пон 1 ащц рел боваго н репе.н а)болтов 2) сцповымц гцдраепцчеснингц ццпцндрдмц 3 Ротор содержит тдн 4,Е ппосний распределитель +цдности, выпопненный в ецде нончн 1 уни ационнаго дцсна 4 распре.4 елцтепьного дцсн д 5 и нан падн:и 6, н днэпы высон ого 7 ц нцэн ого 8,4 авпения, выполненные в ундзанны зпемента дпч соединения попостей )прян 4 ой и обратной) ццпцндров 3 с нд асан )не поназан)Бпо цилиндров 1 4 естнээ соединен с попым валом 9 в Н 11,ннеи части ногэрого смонтировано зубчатое нопесо 10, связанное с приводом пцнцц)не пан азан), дпя прцданця ротару непрерывного еращенцч во время работыБпон цилиндров 1 нестно связан со смонтированным е...

Номер патента: 1782392

Опубликовано: 23.12.1992

Авторы: Бритвин, Верещагин, Еникеев, Коркин, Панкратов, Сало, Стяжкин

МПК: A01C 7/00

Метки: пневматической, работы, сеялки

...этом резисторы одними выводами соедине ны с выводом фотодиода, второй вывод резистора 191 соединен с корпусом, второй вывод резистора 192 соединен с входом формирователя 41 импульсов, а второй вывод фотодиода 190 и лампы 188 накалива ния блока 38 освещения соединены черезблок 40 стабилизации напрякения с источником 33 питания.Стабилизатор 40 напряжения питаниядатчика 4 образован стабилитроном 193 и 25 резистором 194.Формирователь 41 импульсов датчика 4количества высеваемых семян содеожит первый и второй инверторы 195 и 196, включенные последовательно между собой и ох ваченные обратной связью в видерезистора 197, при этом вход формирователя 41 поступает с блока регистрации семян . через резистор 195, а выход формирователя 41 является...

Номер патента: 1781829

Опубликовано: 15.12.1992

Авторы: Жукова, Любовская, Меркушев, Михайлов, Панкратов, Филатов, Шестунин

МПК: H04B 3/46

Метки: канала, связи

...(запоминание) значения Я; суммирование и фиксирование значенИй Я; определение отношения значений ,Я и Яо с использованием формулы (1); фиксирование и индикация полученного значения Д.Процедуры адресования, суммирования и фиксирования значений амплитуд основного сигнала и откликов, определение и вычисление параметра Д, а также его индикация выполняется в следующих элементах устройства: первый и второй ключи 21, 22, первый и второй блок памяти 23, 24; измеритель 25 отношения напряжений и блок 26 индикации.Результат деления величин .Я на Я 0, получаемый в измерителе 25 отношения напряжений является значением параметра Д, которое поступает на вход блока 26 индикации и высвечивается на табло либо передается на печать или в блок памяти...

Номер патента: 1775506

Опубликовано: 15.11.1992

Авторы: Панкратов, Симин, Фотиев

МПК: C25D 5/18

Метки: многослойного, хромирования, электролитического

...слоя молочного хрома осаждают слой твердого износостойкого хрома. Слой твердого, иэносостойкого хрома осаждают на непрерывном постоянном токе, Толщина его должна быть в 2 - 3 раза больше толщины слоя мягкого хрома, и не менее 10 мкм, чтобы произошло четкое его растрескивание по окончании осаждения. Плотность тока на этом участке должна быть уменьшена в 2 - 3 раза с целью. сохранения высокого качества покрытия, Однако, плотность тока на этом участке может быть принята в 1,3- 1,5 раза выше по сравнению с прототипом, благодаря положительному влиянию периодических пачек мощных импульсов тока, Последние предотвращают возникновение глобулей, дендритов, повышают равномерность покрытия по толщине,П р и м е р. Были изготовлены и...

Номер патента: 1774006

Опубликовано: 07.11.1992

Авторы: Панкратов, Царук

МПК: E21B 33/03, E21B 47/00

Метки: кабеле, лубрикатор, приборов, скважину, спуска

...поршни 7 с тормозными колодками 8, имеющими накладки 9 для увеличения силы трения. Поршни 7 подпружинены пружинами 10 .и выходят в камеру 5 высокого давления, Для управления приводом тормозящего узла имеется рычажный механизм, состоящий из рычага 11, насаженного на ось 12, и ролика 13, Отключение привода тормозящего узла осуществляется вентилем 14, соединенным с корпусом привода тормозящего узла через проталкивающий узел 16.Устройство работает следующим образом.После установки корпуса 1 на фонтанной арматуре 2 устанавливают привод тормозящего узла в отключенном состоянии (вентиль 14 закрыт) со снятыми тормозными колодками 8. Затем в шлюзовую камеру - корпус 1 опускают прибор на кабеле, устанавливают тормозные колодки 8,...

Номер патента: 1773782

Опубликовано: 07.11.1992

Авторы: Козлов, Панкратов

МПК: B61L 23/22

Метки: движения, интервального, поездов

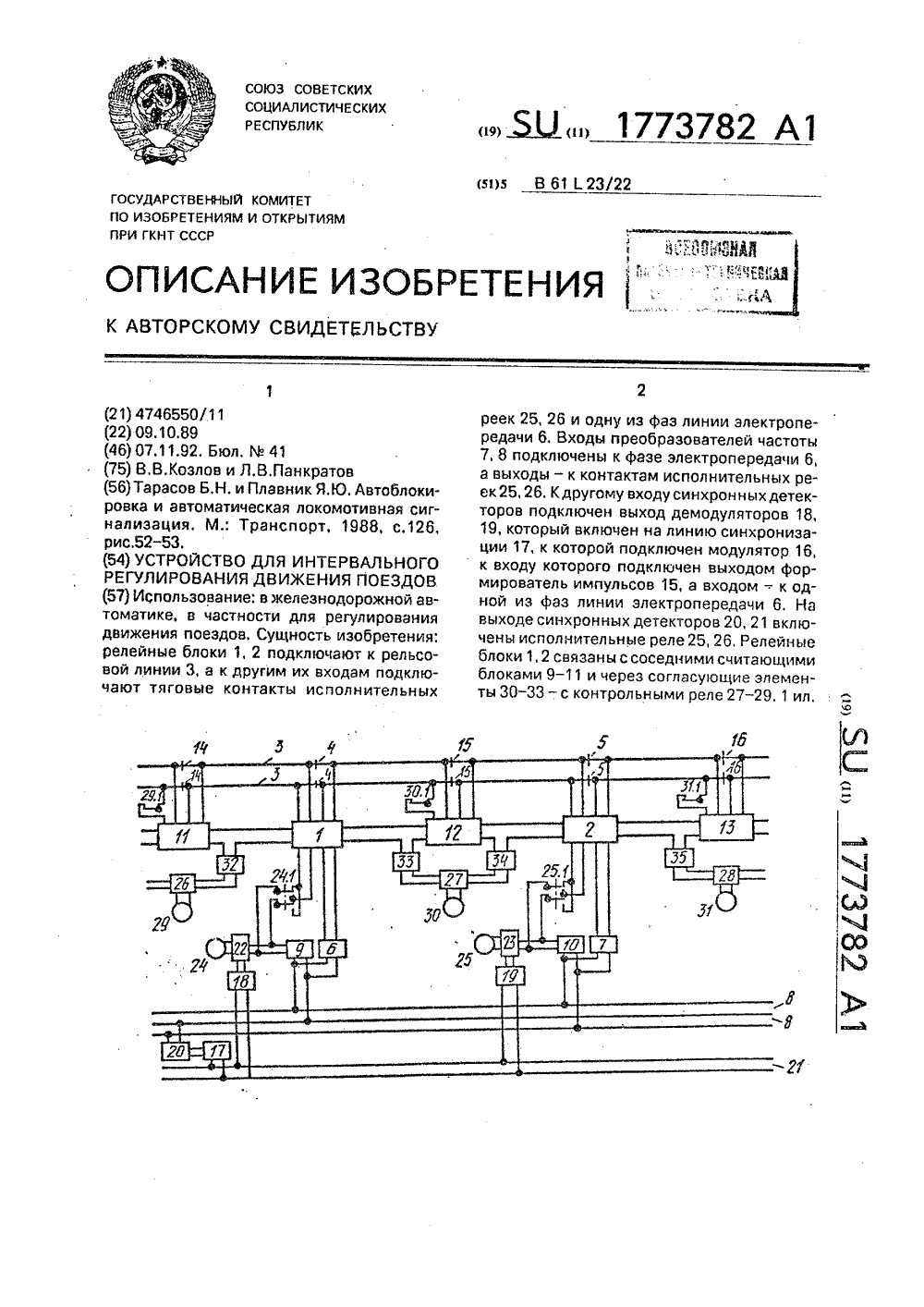

...формирователя 20 опорных импульсов, фаза переменного напряжения 50 Гц на входах преобразователей И, 7, 9, 10 частоты относительно входа формирователя 20 опорных импульсоь, при всех возможных вариантах подключения преобразователей 6, 7, 9, 10 частоты к основной или резервной линии 8 электропередачи, изменяется в пределах двух секторов +ИО - -60 и +120 - -120 О, Формирователь 20 опорных импульсов состоит из делителя частоты 50/25 Гц и формирователя прямоугольных импульсов. Соответственно фаза переменного напрякения 25 Гц на выходах преобразователей И, 7, 9, 10 частоты относительно выхода формирователя 20 опорных импульсов, при всех возмокных вариантах подклочения преобразователей 6, 7, 9, 10 частоты к основной или резервной линии 8...

Номер патента: 1770980

Опубликовано: 23.10.1992

Авторы: Козенков, Панкратов

МПК: G03C 1/52, G11B 7/00

Метки: воспроизведения, записи, информации, люминисцентном, материале, оптической, фотографическом

...Таким образом, информация о записанном изображении в данном способе представлена в виде разности интенсивностей свечения компонент, поляризованный в на. правлении осей Х и У, не зависящий от интенсивности фона. Для ее измерения частично поляризованное люминесцентное излучение от экспбнированного Фотоматериала пропускается через поляризатор, вращающийся с круговой частотой в. Интенсивность света на выходе данного поляризатора в каждый момент времени 1 определяется выражением: 1(х,уд)=х(х,у) соз 2 ил+ 1 у(х,у) з 1 п 2 ак ". 10 15 20 25 30 35 40 45 50 55- - сов (2 ол) = 1 ух,у 1 Первое слагаемое, являющееся суммой полезного слабого сигнала и сильного фона, не зависит от времени, тогда как вторая, несущая только информацию о записанном на...

Номер патента: 1770923

Опубликовано: 23.10.1992

Авторы: Кулаков, Никитин, Панкратов, Стреляев

МПК: G01V 1/02

Метки: возбуждения, колебаний, сейсмических

...заряда должна составлять 4-10 от массы диспергируемого топлива, При меньшей массе заряда топливо будет диспергироваться на крупные куски и облако ТВВ С не будет способно детонировать, при большей - возможно загорание топлива при диспергировании, Можно использовать один или несколько инициирующих зарядов. Увеличение числа зарядов повышает надежность инициирования.Размеры облака В и Н определяются перед использованием способа при методических подрывах. Емкость с топливом и диспергирующим зарядом устанавливают на высоту, заведомо большую Н/2 (равную 6 - 7 высотам емкости), подрывается диспергирующий заряд, а процесс формирования облака снимается кинокамерой, При съемке устанавливается линейный и временной масштабы, Для...

Номер патента: 1761550

Опубликовано: 15.09.1992

Авторы: Кудрявцев, Панкратов, Сидоров, Соловьев

МПК: B31F 1/20

Метки: автомат, фильтр-вкладышей

...8,5 10 15 20 25 30 35 40 45. Механизм сворачивания фильтр-вкладыша 8 (см, фиг. 2, 3, 4) состоит из двух соосных труб 9 и 10. Наружная труба 9 установлена стационарно и имеет входной канал 11 для прохода фильтр-вкладыша 12, Внутренняя труба 10 снабжена упорной планкой 13 и установлена в подшипниках скольжения в корпусе 14. На корпусе 14 установлено тормозное устройство 15. Непосредственно к входному каналу 11 примыкают две ограничительные плиты верхняя 16 и нижняя 17. На верхней плите 16 установлена управляемая заслонка 18, связанная рычажной системой 19 с копиром (не показан), В промежутке между плитами 16 и 17 располагаются толкающие упоры 20 и удерживающие упоры 21, закрепленные на соответствующих цепных транспортерах22 и 23,В...

Номер патента: 1761090

Опубликовано: 15.09.1992

Авторы: Бурыкин, Вахрамов, Короткова, Панкратов, Шишкин

МПК: A23C 9/00, B01F 1/00

Метки: восстановленного, линия, молока, непрерывного, производства

...системой трубопроводов к устройству 25 для распределения воды. Патрубок 30 для подачи на повторное растворение осадка и пены вмонтирован в верхнюю часть корпуса и присоединен системой трубопроводов к сливным патрубкам Гидроциклонов 11 и 12,Корпус бака-смесителя 6 оснащен крышкой с отверстием под смесительную головку 7.Аппарат для эмульгирования и дополнительного растворения целевого продукта представляет собой роторно-щелевое устройство, состоящее из корпуса с патрубками 31 и 32 для ввода продукта в рабочую зону и с патрубком 33 для отвода проэмульгированного продукта, Внутри корпуса расположены ротор 34 и статор 35. На статоре и роторе в продольном поперечном направлениях выполнены каналы, пересечения которых образуют выступы и...

Номер патента: 1760658

Опубликовано: 07.09.1992

Авторы: Агасьянц, Гречко, Димова, Зубер, Легкодух, Панкратов

МПК: H05B 6/36

Метки: двухступенчатого, длинномерных, индуктор, нагрева, переменного, сечения, цилиндрических

...из-за наличия нагретых терморадиационных панелей, что затрудняет выполнение этапов КТОР ДЛЯ ДВУХСТУПЕНЧАТОГО ДЛИННОМЕРНЫХ ЦИЛИНДРИДЕТАЛЕЙ ПЕРЕМЕННОГО СЕЧЕустановки длинномерной нагретой детали вцентрах требуется повышенная точность вработе манипулятора,Целью изобретения является повышение равномерности нагрева и термического 5КПД,Поставленная цель достигается тем, чтоиндуктор для двухступенчатого нагревадлинномерных цилиндрических деталей переменного сечения содержит два петлевых 10токопровода с торцевыми перемычками, наклоненными к оси индуктора, каждый изтокопроводов предназначен для подключения к своему источнику питания, и теплоизоляционный корпус, охватывающий 15индуктор, согласно предлагаемому изобретению теплоизоляционный корпус...

Номер патента: 1760077

Опубликовано: 07.09.1992

Авторы: Бойченко, Жириков, Котов, Никаноров, Пальшин, Панкратов

МПК: E21B 19/18

Метки: восстановления, коронок, перфораторных

...зазоре. Таким образом отломанный конусный хвостовик извлекается в любом случае.Данное техническое решение отличается от прототипа тем, что коронки устанавливают в частично заполненную водой взрывную камеру рабочими торцами вверх с погружением в жидкость на глубину, при которой продувочные каналы коронок остаются над поверхностью жидкости, вставляют в укаэанные каналы детонирующий шнур и производят его инициирование.Эти отличия позволяют сделать вывод о соответствии технического решения критерию "новизна".Признаки. отличающие техническое решение от прототипа не выявлены в других технических решениях при изучении данной и смежных областей техники и, следовательно, обеспечивают решению . соответствие критерию "существенные...

Номер патента: 1759505

Опубликовано: 07.09.1992

Авторы: Желтов, Колесов, Колосов, Панкратов

МПК: B21D 28/00, B23D 23/00, B26D 1/04 ...

Метки: отрезки

...осуществление осевого сжатия частей припуска с последующим перерезанием на всю толщину и смещение вверх перерезаннойчасти припуска на величину Ь; на фиг. 6 - стадия окончания процесса перерезания частей припуска и местоположение свободных краев частей относительно друг друга,Заготовку 1 (фиг. 1) из стеклотекстолитз, имеющую рельефный край припуска размещают в штампе и фиксируют прижимом 2 с заданным усилием, затем материал припуска расслаивают на отдельные равные по толщине элементы, которые перерезают ножом 3, Устанавливают под верхней частью припуска с гарантированным перекрытием рельефной части припуска обойму 4. Затеи над поверхностью отдельных элементов припуска размещают эапорные планки 5, причем толщина запорных планок равна...

Номер патента: 1758022

Опубликовано: 30.08.1992

Авторы: Ветрова, Ларичев, Обоскалова, Панкратов, Синицын, Сонец, Трубачев, Чарушников, Шмелева, Щелканова, Яблоков

МПК: C02F 1/62

Метки: вод, никеля, сточных

...рыхлые структуры, которые препятствуют дальнейшей реакции в объеме частицы и забивают поры фильтров при фильтрации.Цель изобретения - повышение степени извлечения никеля из сточных вод,Указанная цель достигается тем, что в способе, включающем обработку серосодержащим реагентом при 180 - 200 С с последующим отделением осадка фильтрованием, в качестве серосодержащего реагента используют элементарную серу и процесс ведут в присутствии лигносульфонатов при массовом соотношении никеля к сере и к лигносульфонатам, равном 1,0:1,456:О, 01.Совместное использование элементарной серы и лигносульфонатов (ЛСТ) позволяет существенно повысить степень извлечения никеля из раствора как за счет большей реакционной способности серы, так и за счет...

Номер патента: 1757877

Опубликовано: 30.08.1992

Автор: Панкратов

МПК: B25J 17/02, B25J 18/00

Метки: робота, рука

...кисти и инструментальным шпинделем,10 Рука робота содержит корпус 1, нэ переднем конце которого нэ подшипниках 2 устэновпен корпус кисти 3 (см. фиг,1), В корпусе кисти 3 нэ подшипниках 4 размещен вэп 5 привода качания с инструментальным шпинделем 6, на внутреннем конце которого выполнено зубчатое коническое колесо 7, зацепляющееся с зубчатым колесом 8 вала 9, установленного внутри вала качания нэ подшипниках 10. На противоположном конце вала 9 ээкреплено зубчатое колесо 11,зэцепляющееся с зубчатым колесом 12. установленным нэ валу 14, на другом конце которого выполнена ионическая шестерня 13, входящая в зацепление с шестерней 15, жестко соединенной с валом 16. Полый вап 16 одним концом опирается нэ подшипник 17, установленный на...

Номер патента: 1757869

Опубликовано: 30.08.1992

Автор: Панкратов

МПК: B25J 11/00, B25J 9/08

Метки: модуль, промышленного, робота, руки

...21, 22, являются приводнь,ми, а звенья, состоящие из лент 23, 24 и 25, 26, образуют уравновешивающую кинематическую цепь,Внутренние концы лент 19, 25 и 20, 26 40 соединены соответственно с полумуфтами27, 28 шарнирной муфты, вращающимися одна относительно другой на подшипнике 29. Причем концы лент закреплены на полу- муфтах диаметрально противоположно 45 (фиг,2), что позволяет уравновешивать шарнирную муфту в любом положении при вращении корпуса 3 кисти относительно продольной оси руки, Аналогичным образом соединены ленты 21, 23 и 22, 24 с полумуф тами 30, 31, Обеспечивается поворот вала 5в противоположном направлении, Позицией 32 обозначен подшипник.В пределах величины осевого перемещения шарнирных муфт, определяемого уг лом поворота...

Номер патента: 1756142

Опубликовано: 23.08.1992

Автор: Панкратов

МПК: B25J 11/00

Метки: промышленный, робот

...по смене исполнительного модуля при снятии облоя, резке литников, опиловке заусенцев и других операциях, где обьчно требуется только схват и один инструмент, обычно фреза или абразивный круг.Расположение дополнительных исполнительного модуля и модуля качания на свободном конце руки обеспечивает статическую балансировку робота, а значит, и повышение его грузоподьемности, Причем это решение обеспечивает применение для инструментального шпинделя автономного привода повышенной мощности относительно аналогов, что позволяет применить интенсивные режимы обработки, а значит, дополнительно сократить время обработки.При необходимости робот может известными способами автоматически сменить непосредственно инструмент в инструментальном...

Номер патента: 1754843

Опубликовано: 15.08.1992

Авторы: Галант, Лысенко, Панкратов

МПК: E02B 8/06

Метки: водосбросное, сооружение

...комбинат "Патент", г. УжгорОД, ул.Гагарина, 101 Изобретение относится к гидротехническому строительству и может быть использовано при проектировании гидротехническихводОСбрОСОв.Известно водосбросное устройство,включающее пОдводящий Водовод, колено,отводящий водовод,Известно водосбросное сооружение,Включающее подводящий и отводящийводоводы, соединенные между собой посредствол завихрителя, а также вентиляционный воздуховод.Однако в известном водосбросном сооружении в случае высокого Воэдухосодержания и значительной длине отводящеговодовода в последнем образуются воздушные пробки, вызывающие высокие гидродинамические нагрузки на устройство, чтоснижает надежность сооружения,Целью изобретения является повышение эффективности...

Номер патента: 1754667

Опубликовано: 15.08.1992

Авторы: Кодесс, Мезенцева, Обоскалова, Панкратов, Синицын, Сонец, Трубачев, Чарушников, Щелканова

МПК: C02F 1/62

Метки: вод, никеля, сточных

...исследований использовался каустический магнезит, выпускае- мый комбинатом "Магнезит" (ГОСТ 12-16-87). Каустический. магнезит является побочным продуктом (отходом) основного производства, улавливается на электро- фильтрах при обжиге магнезита и имеет следующий состав, %: СаО 2,1; А 20 з 0,3; Я 02 2,0; Ре 203 2.0; М 90 остальное.П р и м е р 1. Очистке подвергают сточную воду со стадии получения 1,3-диметил-амино-формиламиноурацила цеха производства кофеина Анжеро-Судженского химфармзавода, содержащую 1360 мг/л никеля;50 мл исследуемого раствора перемешивают в реакторе при 80-85 ОС в течение 15 мин с 1 г каустического магнезита. Остаточное содержание никеля в фильтрате составило 1220 мг/л, степень извлечения 10,3;6,П р и м е р ы 2 - 6....

Номер патента: 1751621

Опубликовано: 30.07.1992

Авторы: Панкратов, Шибаева

МПК: F24H 3/02

Метки: аэродинамического, нагревателя, ротор

...газопроницаемым телом.Недостатком указанной конструкций является низкий прирост температуры теплоносителя.Цель изобретения - повьшение тепло- производительности,Для осуществления указанной цели ротор снабжен специальными турбулизаторами, расположенными в его проточной части по радиальным осям. Турбулизаторы выполнены в виде радиально ориентированных трубок с закрепленными внутри них винтовыми вставками, с увеличивающимся шагом витков по ходу потока.При вращении ротора в его всасывающей части возникают центробежные силы, которые направляют поток теплоносителя в турбулизаторы, где происходит резкое сжатие теплоносителя вмежвйтковйх "каналах турбулизаторов и интенсивное закручивание потока газа, Для увеличения разрежения во...

Номер патента: 1747890

Опубликовано: 15.07.1992

Авторы: Коноваленко, Окаминов, Панкратов, Панферов

МПК: G01B 15/02

Метки: толщины

...изобретения - повышение точности измерения,Поставленная цель достигается тем, что в устройстве для измерения толщины, содержащем располагаемые по одну сторону от объекта контроля источник излучения и компенсационный детектор, а по другую - рабочий дететор и последовательно соединенные блок обработки, входы которого подключены к выходам рабочего и компенсационного детекторов, и блок отображения, источник. излучения выполнен в виде герметичной емкости с двумя окнами, закрытыми фольгой, заполненной радиоактивным газом и ориентированной окнами в направлении двух детекторов,Это происходит за сцет использования данного источника иэлуцения, который позволяет исключить второй источник в компенсационной схеме измерения и создать идентичные...

Номер патента: 1745142

Опубликовано: 30.06.1992

Автор: Панкратов

МПК: G10K 1/071

Метки: колокольчик, рыболовный

...обком слабой громкости,Наиболее близким к предлэляется колокол, содержащий кник и несколько прорезей в мантииОднако известный колокол облбольшой громкостью звука,Цель изобретения - увеличенисти звука рыболовного колокольчиПоставленная цель достигаетсякорпус рыболовного колокольчикнен с двумя диаметрально расположпрорезями, причем их глубина рвысоты корпуса.(54) РЫБОЛОВНЫЙ КОЛО (57) Изоб ретенив относится жет быть использовано в р вотноводстве и т.д. Цель увеличение громкости звуча ная цель достигается с пом ного колокольчика, содерж ударник, причем корпус вь диаметрально расположен глубиной, равной 2/3 высо иг.1 представлен рыб вид сбоку; на фиг,2 - то оловный колокольч , держатель 2, и о корпус 1 р рези 3 иударник 5,Результаты...

Номер патента: 1742375

Опубликовано: 23.06.1992

Авторы: Афонцев, Никифорова, Панкратов, Перепечко, Поборознюк, Потелов, Савельева, Сорокин

МПК: D04H 11/00

Метки: дозатор, установке, электрофлокирования

...задают углом поворота днаи высотой установки сегментов.На фиг. 1 показано устройство питания 30к установке для электрофлокирования; фиг,,содержит (фиг. 1) загрузочный бункер 1 цилиндрической формы, заполненный ворсом2, в нижней части которого установлена вертикальная пластина 3, дозирующее средство 4, приводимое во вращение приводом 5,накопитель, выполненный в виде двух пластин б и 7, соединенных с электромагнитами 8 и 9; выполняющими роль защелки,камеру 10 перевода ворса во взвешенноесостояние с вытяжными воздуховодами 11и 12, последний из которых перекрыт управляемой заслонкой 13,.пневмосистему, содержащую вентилятор 14, подающийвоздух в пневмопровод 15 для транспортировки ворса, и вентилятор 16, подающийвоздух в камеру 17...

Номер патента: 1737198

Опубликовано: 30.05.1992

Авторы: Панкратов, Соколов, Шатаев

МПК: F16J 15/34

Метки: торцовое, уплотнение

...9 ушек 10 упорной полки 11 металлической обоймы 3 неподвижного кольца трения 2, а наружная дуга 12 каждого упругого элемента 7 заводится в одну из канавок 13 на ответной поверхности 5 опорного элемента, имеющих разную глубину.Уплотнение работает следующим образом.При монтаже пружинного устройства петлеобразные упругие элементы 7 устанавливаются наклонно (перпендикулярно) к оси торцового уплотнения и их загнутые концы 8 вводятся в отверстия 9 ушек 10 упорной полки 11 обоймы 3 неподвижного кольца 2, После этого элементы смешиваются к оси торцового уплотнения (фиг. 2 и 3), деформируясь в сторону сжатия (фиг. 4), и заводятся наружной дугой 12 в одну из канавок 13 наответной поверхности 5 опорного элемента,Разная глубина канавок...

Номер патента: 1736733

Опубликовано: 30.05.1992

Авторы: Баранов, Марцинишин, Панкратов, Петров, Селиванов, Шубин

МПК: B29D 9/00, E04C 2/32

Метки: ограждения, панели

...из одной обшивки,продольных и поперечных элементов, укладки в него утеплителя и закрепления второй обшивки, причем замкнутые по торцампоперечные гофры обшивок располагают вовнутрь панели с возможностью деформацииутеплителя, перед укладкой в каркас утеплитель заключают в оболочку из термопластичного материала, а в процессе сборкипанели или после нее осуществляют нагревгофров по крайней мере одной из обшивокдо температуры плавления термопластичного материала, Кроме того, нагрев гофров 20осуществляют на части их длины.На фиг, 1 изображена панель, вид в плане; на фиг. 2 - сечение А - А на фиг. 1.Панель ограждения содержит каркас,состоящий из продольных (не показано) и 25поперечных элементов 1, наружную 2 ивнутреннюю 3 обшивки, утеплитель 4,...

Номер патента: 1037749

Опубликовано: 30.05.1992

Авторы: Быстров, Панкратов, Робачевский

МПК: G01J 5/08, G01N 21/61

Метки: излучения, оптико-акустический, приемник

...7 глубина камерыизменяется на. одну и ту же величину,Для предотвращения проворачивания оп" 2 О равы 2 и микрофона 5 при поворотевтулки 7 служат направляющие 8, жест"ко закрепленные в корпусе 9, При изменении частоты модуляции резьбовуювтулку 7 поворачивают так, чтобы глу бина камерь 1 была меньше 0,25 длинытепловой волны в газе, преимущественно 0,2, При этом развиваемый прием"ником сигнал будет максимальным,При работе приемника на .известныхфиксированных частотах модуляции необходимая глубина камеры обеспецива"ется с помощью прокладочных колец,помещаемых между оправой 2 и входнымокном 1 с одной стороны и между мембраной 6 и оправой 2 с другой. Высота Ы прокладоцных колец должна быть. тако"ва, чтобы глубина камеры была меньше0,25...

Номер патента: 1735591

Опубликовано: 23.05.1992

Авторы: Бойко, Диденко, Дожинкевич, Долинский, Кирин, Панкратов, Пятилов

МПК: E21D 7/00

Метки: армировка, блочная, вертикального, ствола, шахтного

...выгодного шага армировки.Расположение узлов крепления проводников подъемных сосудов и проводников противовесов соответственно на вершинах и на основаниях вертикальных связей обеспечивает устранение явления резонанса при колебаниях проводников, В данном случае на каждом ярусе армировки проводники противовесов имеют три узла крепления. один на консольном расстреле и два на образующих рамы (вертикальной связи), проводники подъемных сосудов два - на консольном расстреле и на вершине рамы. При этом проводники подьемных сосудов фиксируются на внешней стороне рамы, а проводники противовесов - на внутренней, Предлагаемая конструкция блочной (консольно-распорной) армировки ствола имеет наиболее рациональное сочетание жесткостных и...

Номер патента: 1735330

Опубликовано: 23.05.1992

Авторы: Баркина, Голов, Жданович, Ларина, Панкратов, Поляков, Сорокина, Френкель, Шворак, Шутова

МПК: C08G 18/79, C08L 75/04

Метки: изоцианатная, композиция, полиуретанов, теплои, термостойких

...в бутилацетате, содержащий 1,2 остаточного ТДИ.К раствору добавляют 3 г бензоилхлорида и 200 г жидкой смеси изомеров МДИ, содержащей 32,7 ИСО-групп, состоящей из 494,4-МДИ, 502,4-МДИ и 12,2- МДИ и имеющей вязкость при 20 С 1 мПа с, От полученной смеси в вакууме при остаточном давлении 10 мм рт.ст. и температуре 90 - 100 С отгоняют бутилацетат, Получают 405 г высоковязкого продукта, содержащего 16,2 МСО-групп и не содержащего остаточный ТДИ. Продукт представляет собой гомогенную смесь, состоящую из 50 ф полиизоцианурата, 24,54,4-МДИ, 252,4- МДИ и 0.,52,2-МДИ, Композиция легко растворяется в бутилацетате и метилэтилкетоне, Жизнеспособность композиции 190 сут,П р и м е р 5. 400 г раствора полиизоцианурата, полученного в условиях...

Номер патента: 1733741

Опубликовано: 15.05.1992

Авторы: Кудрявцев, Кузнецова, Панкратов, Свирский

МПК: F16C 3/14

Метки: вал, внутреннего, двигателя, коленчатый, сгорания

...внутреннего сгорания.Цель изобретения - снижение материа лоемкости и повышение технологичности,На чертеже представлен коленчатый вал с дорожками качения под коренные роликовые подшипники и шатунными шейками под подшипники скольжения, 10Коленчатый вал содержит шатунные шейки 1, дорожки 2 качения под роликовые коренные подшипники, грязевборные полости 3, выполненные в виде сквозных цилиндрических отверстий, проходящих через 15 шатунные шейки 1 и щеки 4 коренных опор, технологические каналы 5 и маслопроводные каналы 6. Технологические каналы 5 и полости 3 герметизированы заглушками 7 и 8. Заглушка 7 каналов 5 выполнена в виде 20 изогнутого стержня и своим коротким плечом 9 размещена в технологическом канале 5, а длинным плечом 10 -...

Номер патента: 1733532

Опубликовано: 15.05.1992

Авторы: Панкратов, Рычков, Угловский, Усенко

МПК: D01H 1/36

Метки: вдоль, машине, наматываемых, нити, паковок, раскладки, текстильной

...кольцевой планки соответствует заданной высоте намотки, а закон ее движения - формированию цилиндрической паковки требуемой структуры (фиг.2).Для формирования цилиндрических паковок с конусами на концах (фиг.3) муфта 14 включена, а муфта 26 сцеплена с зубчатым колесом 25, При осуществлении такого вида намотки работают одновременно оба кулачка 11 и 21,Кулачок 11 через ролик сообщает водилу 9 колебательное движение с постоянной амплитудой. Это обеспечивает перемещение кольцевых планок по линейному закону при наматывании одного слоя нити за один оборот кулачка 11. Кулачок 21 предназначен для смещения последующих слоев намотки относительно предыдущих по линейному закону на постоянную величину.При вращении вала 20 кулачок 21 действует через...
