Осокин

Номер патента: 1044358

Опубликовано: 30.09.1983

Авторы: Гринчук, Гутченко, Осокин, Пономарев, Ритман, Рокотян, Ткаченко, Чехлов, Шавер

МПК: B21B 38/06, G01L 5/06

Метки: натяжения, полосы, рулон, смотке

...смещений подушек при измерениях, увеличение вре" мени перевалок при замене валков двухвалковой клети. 65 Наиболее близким по техническойсущности к предлагаемому являетсяустройство для измерения натяженияполосы при смотке,в рулон, содержащее узел уменьшения трения в видерамы с жесткими поперечинами и стойками, податливыми в направлении измеряемого натяжения, и ролик 4).Недостаток известного устройствазаключается в том, что в случае егоиспользования на прокатных станахтребуется установка дополнительныхмерительных и тянущих устройств, чтоведет к усложнению оборудования иувеличению занимаемых площадей.Цель изобретения - упрощение оборудования путем исключения специального устройства,Поставленная цель достигаетсятем, что в устройстве...

Номер патента: 1043125

Опубликовано: 23.09.1983

Авторы: Буриличев, Дзвонковский, Здоров, Кабан, Коробов, Макаров, Осокин, Пономарев, Тимашев, Холодный

МПК: C04B 7/36

Метки: клинкера, производства, цементного

...зоны печи. При осуществлении предлагаемого способа производства основное количество минерализатора достигает поверхности обжигаемого материала в зоне жидкофазового алитообразования, где наиболее высока эффективность его использования для интенсификации процессов минералообразования.Варьированием количества добавки и изменением в ее составе соотношения минерализатора и эндотермичного компонента от 1:5 в сторону увеличения доли эндотермичного компонента достигают эффективное снижение температуры газовой фазы и, тем.самым, предотвращение термохимического разложения минерализатора. Если указанное соотношение достигает значение большего 1:20, то при малом количестве добавки (менее 5) вводимого количества минерализатора...

Номер патента: 1026186

Опубликовано: 30.06.1983

Авторы: Абрамов, Волков, Осокин, Ромашов

МПК: H01H 36/00

Метки: выключателем, конечным, нажимное

...настройке устройства служит винт 5 Иагнит б с упором 7 размещен с возможностью перемещения (например, по направляющим) в корпусе 8, в основании которого неподвижно установлен удерживающий магнит 9 и размещена обмотка электромагнита 10. Включение питания обмотки 10 осуществляется выключателем 11.Упор 7 на магните 6 при перемещении влево от исходного положения воздействует на толкатель конечного выключателя 12.Основной рычаг 13 тягой 14 соединен с рычагом 15, который через шатун 16 воздействует на фиксатор 17, постоянно поддерживающийся пружиной 18, Фиксатор 17 удерживает упор 7 на зубе 19. Момент срабатывания фиксатора регулируется стяжкой 20.Устройство работает следующим образом.50 Указанные недостатки не позволяют использовать...

Номер патента: 1021841

Опубликовано: 07.06.1983

Авторы: Иванов, Осокин, Шейтельман

МПК: F16H 5/76

Метки: валами, зубчатых, параллельными, передач, переключающее

...которых шарнирно закреплена на одной вилке и имеет выступ, другая шарнирно закреплена на корпусе, имеет впадины и подпружинена к первой, в другой вилке выполнены окно и зуб, взаимодействующий с впадинами рейки, а обе рейки пропущены в окно.На чертеже изображена схема переключающего устройства для зубчатых передач с параллельными валами.На валах 1 - 4 закреплены блоки 5 и 6 зубчатых колес и зубчатые колеса 7 - 9. На направляющей 10 расположены рукоятки 11 и 12, которые связаны с вилками 13 и 14. С вилкой 14 шарнирно связана рейка 1 5 с выступом, которая взаимодействует 2с рейкой 16, имеющей впадины. Рейка 16 подпружинена пружиной 17. Обе рейки пропущены в окно вилки 13, причем рейка 16 взаимодействует с зубом 18 вилки 13,Движение на вал...

Номер патента: 1021824

Опубликовано: 07.06.1983

Автор: Осокин

МПК: F04F 5/02

Метки: насос, струйный

...и диффузор, срезактивного сопла расположен за срезом пассивного сопла по ходу потока, а кожухимеет форму тора и камера смешения установлена в нем с образованием кольцевыхщелевых отверстий и сообщена с кожухомпосредством последних.На чертеже представлен струйный насос,продольный разрез,Струйный насос содержит активное сопло 1, пассивное сопло 2, камеру 3 смешения,установленную в кожухе 4. и сообщенную с ним на входе и выходе, и диффузор 5; Срез активного сопла 1 расположен за срезом пассивного сопла 2 по ходу потока, а кожух 4 имеет форму тора и камера 3 смешения установлена в нем с образованием кольцевых щелевых отверстий 6 и 7 и сообщена с кожухом 4 посредством последних.Активная среда, истекая из сопла 1, увлекает в камеру 3...

Номер патента: 1020988

Опубликовано: 30.05.1983

Авторы: Дубовой, Осокин, Очков

МПК: H03K 13/32

Метки: измеритель, линейности, погрешности, преобразователей, цифро-аналоговых

...подключен к выходу формирователя интервалов интегрирования, связанного с регистром кода интервала интегри.рования, входные клеммы исследуемого25 ЦАП через регистр кода входных воздействий подключены к формирователю кода,выходы которого одновременно являютсявходами регистра кода интервала интегрирования, выходы блока управления подЗ 0 ключены к управляющим входам формирователя интервалов интегрирования; регистра кода входного воздействия, регистракода интервала интегрирования, двух ключей и блоку обнуления интегрирующегоусилителя, выход которого связан с входом отсчетно-регистрирующего блока.На фиг, 1 представлена блок-схемаизмерителя погрешности линейности ЦАП;на фиг. 2 - его временные диаграммы. 40Измеритель содержит...

Номер патента: 1020351

Опубликовано: 30.05.1983

Автор: Осокин

МПК: B66C 1/42

Метки: блоков, захват, клещевой, строительных

...зажим- ными колодками, две перекрещивающиеся тяги, каждая из которых расположена параллельно клещевинам и шарнирно соединена с концом Г-образной колодки и с клещевиной, при этом шарниры соединения тяг с клещевинами связаны между собой с помощью горизонтально расположенной тяги, снабжен горизонтальными планками для установки на груз, закрепленными по одной на верхнем плече каждой из Г-образных колодок, и ограничителями вертикального перемещения планок. На фиг. 1 изображен клещевой захватдля строительных блоков, общий вид; нафиг. 2 - сечение А - А на фиг, 1. Клешевой захват для строительных блоков содержит две перекрещивающиеся клещевины 1, грузовую серьгу 2, Г-образные зажимные колодки 3, две перекрещивающиеся тяги 4,...

Номер патента: 1018882

Опубликовано: 23.05.1983

Авторы: Блудов, Бучельников, Осокин

МПК: B65B 13/02

Метки: маркировки, обвязки

...лицевой стороны бирки перевязочнымматериалом, что затрудняет пользованиеею,Целью изобретения является упрощениеконструкции, повышение надежности устройства для обвязки и маркировки изделийи исключение возможности перекрытия бирки обвязочным материалом при обвязке.Для достижения этой цели в устройстве З 0для обвязки и маркировки изделий, содержащем формующую клещевую головку сгубками, механизмы подачи бирок и обвязочного материала и механизм соединенияи закрепления концов обвязочного материала, в формующей клещевой головке выполнен сквозной осевой канал для прохода бирки и установлены с возможностьювзаимодействия один с другим по оси канала подпружиненные прижимы, а со стороны, противоположной губками, закрепленупор, при этом механизм...

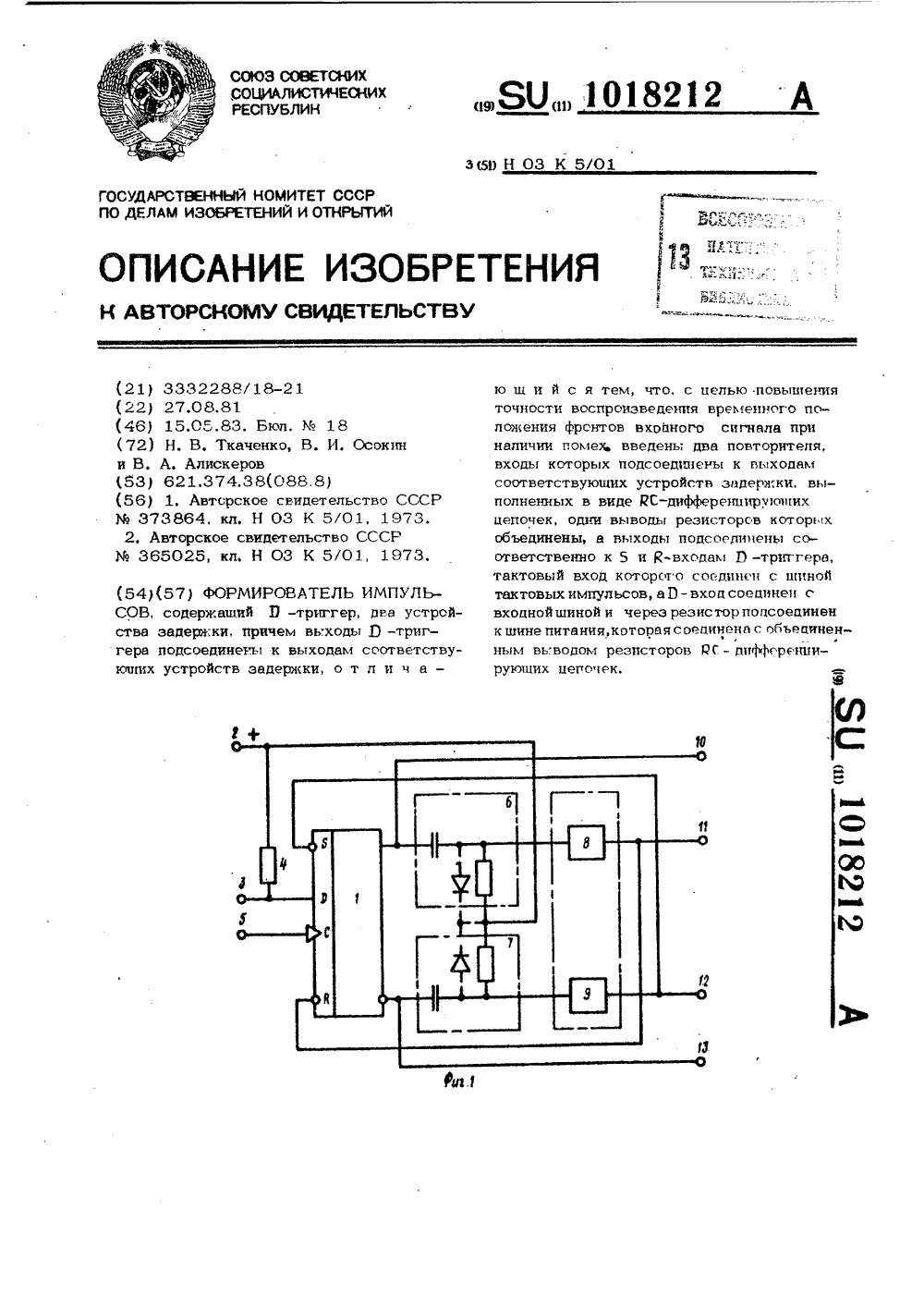

Номер патента: 1018212

Опубликовано: 15.05.1983

Авторы: Алискеров, Осокин, Ткаченко

МПК: H03K 5/01

Метки: импульсов, формирователь

...входы которых подсоединены к выходам соответствуюшихустройств задержки, выполненных в видеЦС - дифференцируюших цепочек одни вы 40воды резисторов которых обьединены, авыходы подсоединены соответственно к5 и Я входам ).) -триггера, тактовый входкоторого соединен с шиной тактовых импульсов, а 13 -вход соединен с входной45шиной и через резистор подсоединен к шине питания, которая соединена с обьединенным вь в одом резисторов РС -дифференцирующих цепочек,На фиг, 1 приведена принципиальнаясхема предлагаемого устройства; на фиг.2 - временная диаграмма, поясняющаяработу устройства (сигналь, обозначенные цифрами на временной диаграмме ив принципиальной схеме, соответствуютнорме соответствующих элементов схемы) .Формирователь имжульсов...

Номер патента: 1017254

Опубликовано: 15.05.1983

Авторы: Жданов, Ирклей, Осокин

МПК: A22C 13/00

Метки: вискозы, волокнистую, колбасных, нанесения, трубку

...образуют цилиндрический канал 6 для прохождения волокнистой трубки 7. Устройство имеет дополнительный фланец 8, в котором выполнены кольцевая проточка 9 и боковое отверстие 10 для подачи вискозы. В кольцевой проточке 9 установлена усеценная втулка 11 поворота потока для изменения направления движения потока вискозы.Усеченная втулка установлена в кольцевой протоцке таким образом, что образует с дном проточки щель переменного сечения, причем минимальное сечение 12 выполнено напротив отверстия 10 для подачи вискозы. Сообщение кольцевой полости 3 с кольцевой проточкой 9 осуществляется с помощью ряда. отверстий 13 во фланце 2. В этом же. фланце установлена перфорированная втулка или сетка 1 М. Эта втулка или сетка может устанавливаться...

Номер патента: 1011991

Опубликовано: 15.04.1983

Автор: Осокин

МПК: F28B 9/10

Метки: охладителя, паровоздушной, паротурбинной, подогревателя, регенеративного, смеси, удаления, установки

...в зависимости от уровня конденсата в охладителе и управляют сливом конденсата в подогреватель с помощЬю гидрозатвора.На чертеже представлена принципиальная схема установки, реализующей предлагаемый способ. Установка содержит подогреватель 1 с трубопроводом 2 подвода охлаждающей воды, охладитель 3 смеси, соединенный с подогревателем 1 по охлаждающей воде трубопроводом 4, а по паровоздушной смеси - трубопроводом 5 через коллектор 6,Охладитель 3 смеси выполнен по схеме противотока нагреваемой и охлаждаемой сред и по основному конденсату (нагреваемая среда) включен параллельно первому ходу подогревателя 1. Выполнение этих требований необходимо для получения на выходе из охладителя 3 более низкого давления смеси, чем в районе...

Номер патента: 1011578

Опубликовано: 15.04.1983

Авторы: Кривобородов, Лейфман, Осокин, Рябченко, Тимашев

МПК: C04B 7/35

Метки: клинкер, напрягающего, цемента

...2:1;2,5, при следующем соотношении компонентов, мас,В: 40Силикаты кальцияАлюмоферриты кальцияОкись кальцияСульфат кальцияСульфоферриты кальция с соотношениемСаО:Ге 03.СаБО 4 от1:1:0,9 до 2:1:2,5 ОстальноеСульфоферриты кальция с соотношением СаО:Ге 203,СаБО 4 от 1:1:0,9 до2:1:2,5 являются наиболее реакционноспособными из всего ряда этих твердых растворов. Продукты их гидратации характеризуются повышениими величинами объемного расширения, Вследствие этого клинкер, содержащий сульфоферриты кальция оптимального сос"тава, имеет значительное самонапряжение. Повышенное содержание силика"тов и алюмоферритов кальция в клинкере (по сравнению с прототипом) улучшает прочностные характеристикицемента. Наиболее количество сульфата кальция...

Номер патента: 1003956

Опубликовано: 15.03.1983

Авторы: Гарцман, Каретный, Котлюба, Мельник, Осокин, Пак, Пономарев, Середкин, Филатов

МПК: B21C 47/06

Метки: горячекатаной, намотки, полосы, рулон

...что уменьшает деформацию . консольного участка барабана и углы его перекоса относительно формирующих роликов. В результате существенно снижается телескопичность рулона, а следовательно, значительно улучшается качество намотки тонких , коротких полос.На чертеже представлена схема намотки.На барабан 1 заправляют передний конец полосы 2 и прижимают наружный виток рулона 3 формирующими роликами 4. Барабану 1 и формирующим роликам 4 сообщают вращение и приклады- Овают окружное усилие Ромот формирующего ролика к наружному витку рулона. Таким образом, формируют первые витки рулона. Затем величину ок" РУжного УсилиЯ Рором Уменьшают До величины 0,1-0,2 Р и производят намотку до образования полного руло"на. 56 4Затем барабан и формирующие ролики...

Номер патента: 1001108

Опубликовано: 28.02.1983

Авторы: Билинский, Боровик, Гутман, Микельсон, Осокин

МПК: G06F 17/14

Метки: вычисления, преобразования, фурье

...Фурье, содержащее входные регистры, регистры комплексной весовой функции, коммутатор сомножителей, блок управления, блок умножения, регистры произведений, коммутатор слагаемых, сумматор и регистр ы (,1 15 Однако для извест терны недостаточн данного устройства явтстродействие, обусловостью выполнения боль- операций перемножения значений отсчетов входзначення фильтруккцих ункций в.моменты дисобусловленное наличие окончанием выборки и ний коэффициентов Фур ходимое для выполнени чета значений коэффици значений промежуточных О Недостатком. ленное необходимшого количествамногоразрядныхного сигнала нагармонических фкретизации. ого устройства хае быстродействие, м задержки между: получением значеье на время, необя операций пересентор Фурье...

Номер патента: 1000589

Опубликовано: 28.02.1983

Авторы: Абрамов, Абысов, Бармин, Драенков, Егоров, Иванов, Карпов, Осокин, Филатов, Филиппов

МПК: F03G 7/06

Метки: привод, тепловой

...камере 2. Камера 2 размещена с зазором (не указан) относительно корпуса 1. На внутренней поверхности 13 корпуса 1 и наружной поверхности 14 камеры 2 расположены датчики температуры 15 и 16, подключенные к управляющему входу регулятора напряжения.В камере 2 установлен сильфон 17, один торец которого связан с торцом 18 поршня 5, а другой - с торцом 19 рабочей камеры 2. Выходное звено снабжено тепловым мостом 20. В торце корпуса гидравлического теплового привода размещен вентилятор 21 и выполнены отверстия 22 для всасывания воздуха. Отверстия 23 для выхода воздуха сделаны в противоположном торце.Управляющий шток 10 охватывается направляющей 24, жестко связанной с камерой 2. На направляющей 24 расположена втулка 25, подпружиненная пружиной...

Номер патента: 997900

Опубликовано: 23.02.1983

Авторы: Гарцман, Ершов, Житомирский, Каретный, Осокин, Пономарев

МПК: B21C 47/34

Метки: горячей, механизм, моталки, полосы, тянущий

...зазора между роликами с упорами 8, подушки 9 верхнего ролика, системт установки нижнего ролика, включающей;гидравлические цилиндры 10,.установленные с обеих сторон станины 1 и взаимодействующие с подушками 11 нижнего ролика, и упоры 12, закрепленные на станине 1.Тянущий механизм работает следующим образом.997900 Формула изобретения ВНИИПИ Заказ 1011/14 Тираж 814 Подписное Филиал ППП "Патент",г.ужгород,ул.Проектная,4 Перед захватом полосы устанавливается исходный зазор между роликами 2 и 3, При этом с помощью пневмоци- линдров 5 и рычагов б верхний ролик 2 с рычагами .поджимается к упору 8 механизма 7 установки зазоров. За счет перемещения подушки 11 нажимным устройством не показан) производится предварительная регулировка....

Номер патента: 992990

Опубликовано: 30.01.1983

Автор: Осокин

МПК: F28D 7/00

Метки: маслоохладитель

...содержит корпус 1и размещенный в нем вертикальный,трубный пучок 2, подключенный кверхней З.и нижней 4 водяным камерам, при этом нижняя 4 камера разделена горизонтальной перегородкой 5на два отсека, и трубный пучок 2подключен к верхнему из них, снабженному патрубком б отбора водомасляной эмульсии, а в перегородке 5по периФерии выполнены дроссельныеотверстия 7, На входе воды в верхнийотсек расположен патрубок 8. Маслоохладитщим образом,При разуплотненпопадает в воду ви в виде механичес+вода), попадает внижней 4 камеры. Впри правильном выбметра его происходити течения до ламиопределяемого крит992990 ВНИИПИ Заказ 436/52 Тираж 670 Подписно Патент", г. Ужгород, ул.Проектная,4 Филиал П Движение смеси происходит от центра...

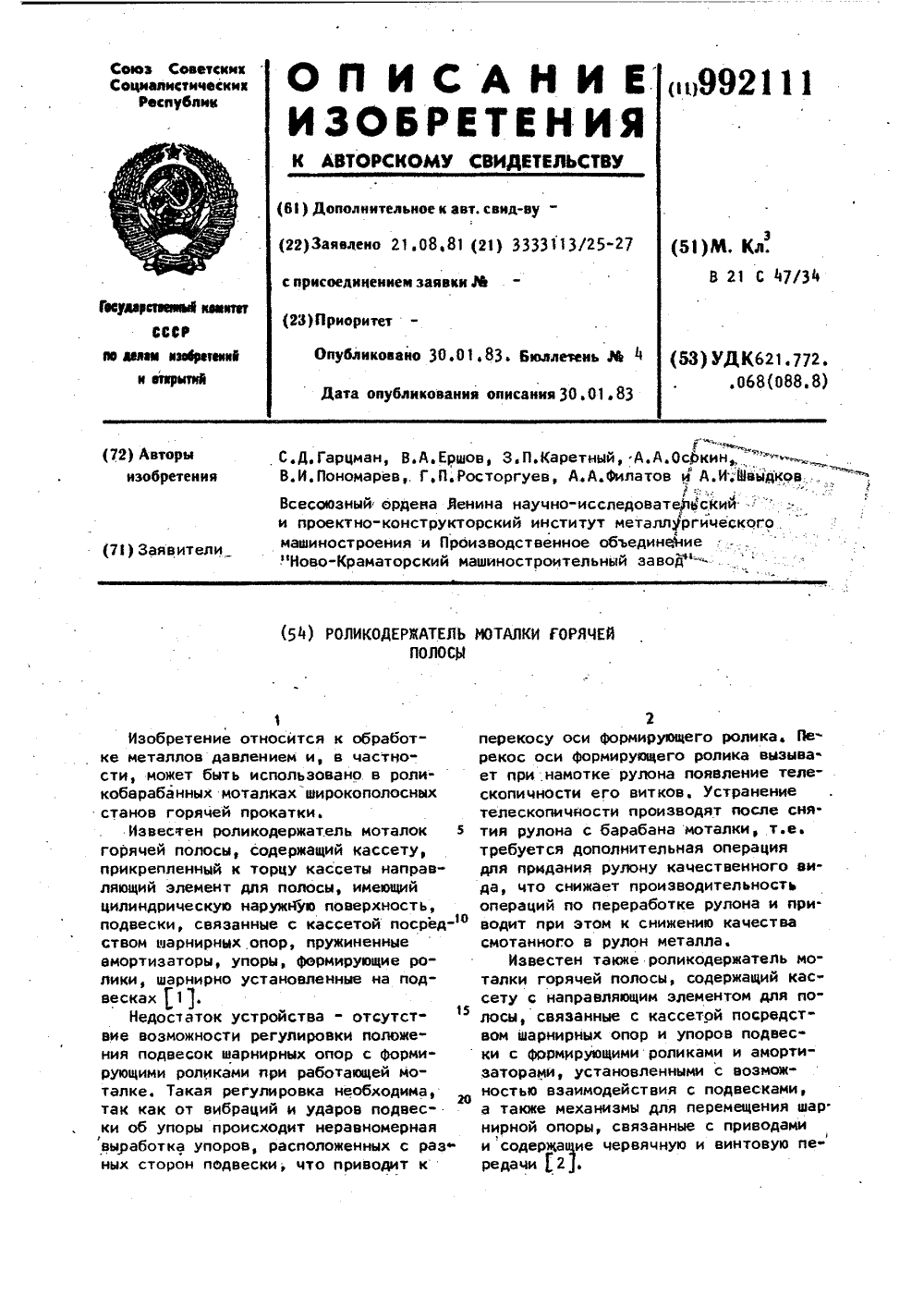

Номер патента: 992111

Опубликовано: 30.01.1983

Авторы: Гарцман, Ершов, Каретный, Осокин, Пономарев, Росторгуев, Филатов, Швыдков

МПК: B21C 47/34

Метки: горячей, моталки, полосы, роликодержатель

...моталки горячейполосы состоит из кассеты 1, несущейформирующие ролики 2 и 3, шарнирнозакрепленные на концах индивидуальнокачающихся подвесок шарнирных опор чи встроенных в гнездах подвески пру 1 4жин амортизаторов 5 и направляющих элементов для полосы 6, упоров 7, механизма 8 для перемещения шарнирных опор подвесок, причем механизм для регулировки выполнен в виде червячной 9 и винтовой 10 передач. Намотка полосы производится на барабан 11.Механизм для перемещения шарнирной опоры выполнен в виде двух роликов 12 и 13 двуплечего рычага 11, Приэтом ролик 13 установлен стационарнои кинематически связан с червяком 15 червячной передачи 9, а второй ролик12 установлен на одном плече 1 б двуплечего рычага 14 с возможностью...

Номер патента: 983798

Опубликовано: 23.12.1982

Авторы: Абрамов, Волков, Осокин, Ромашов

МПК: H01H 36/00

Метки: выключателя, конечного, нажимное, самовозвратом

...является повышение надежности,Указанная цель достигается тем,что нажимное устройство для конечноговыключателя с самовозвратом, содержащее корпус, подвижный рабочий орган,жестко закрепленный на корпусе, в котором расположены подвижный постоянный магнит и фиксирующий его элемент,источник МДС предназначенный для воздействия на подвижный постоянный магнит, снабжено упором, в качестве фиксирующего элемента постоянного магнита использован дополнительный постоянный магнит, который жестко закреплен 30на подвижном рабочем органе, а упорсоединен с подвижным постоянным магнитом, так что он имеет возможность,воздействия на конечный выключатель,Источник МДС может быть выполнен 35в виде электромагнита.На фиг.1 показано схематическоеизображение...

Номер патента: 983175

Опубликовано: 23.12.1982

Авторы: Голубев, Меламут, Осокин, Сливницын

МПК: E02B 5/02

Метки: выемке, глубокой, разработки, русла

...оды в нижней части ду через перемыч 3 9831 шее 1, сбрасывают в разработанный учас- ток 2 русла, где он осаждается и всасывается земснарядами 6, которые одновременно со всасыванием размытого грунта разрабатывают нижнюю часть 7 выемки русла в глубину и вперед навстречу течению безнапорного потока 5. Осветленную воду сбрасывают через водосбросное сооружение.4 в разработанный участок 2 русла, регулируя уровень 8 воды в нижней 16 части выемки русла.По мере углубления нижней части 7 выемки русла уровень 8 воды в ней понижают до максимально допустимой высоты надводной части 9 забоя земснаря дов 6. Недоборы грунта 10 разрабатывают земснарядами 11. После разработки земснарядами 6 и 11 участка выемки длиной Р до проектного дна 12 уровень 8 воды в...

Номер патента: 980889

Опубликовано: 15.12.1982

Авторы: Осокин, Ткаченко

МПК: B21B 37/00

Метки: горячей, направления, полосы, прокатки, рулон, смотке, стане

...корпус синхронизированногопривода установлен на направляющих свозможностью принудительного перемещенния от механизма, электрическая схемауправления которым содержит датчикиположения полосы в последней клетистана и положения направляющих линеекотносительно оси прокатки и блока управления, вход которого соединен с дат- Зфчиками, а выход с приводом механизмапринудительного перемещения.Такая конструкция позволяет установить направляющие линейки по действительному положению полосы при выходе40ее из клети. Это исключает одностороннее воздействие линеек на боковую кромку полосы, улучшает качество кромоки уменьшает телескопичность сматываемых рулонов.4На чертеже изображено устройстводля направления полосы в стане горячейпрокатки при...

Номер патента: 969356

Опубликовано: 30.10.1982

Авторы: Ванинский, Восканьянц, Гарцман, Житомирский, Каретный, Коханюк, Осокин, Попов, Филатов, Швыдков

МПК: B21C 47/04

Метки: горячей, моталка, полосы

...углов наклона валов в процессесмотки полосы; на фиг. 3 - разрез А - Ана фиг. 2.Моталка горячей полосы состоит из станины 1, барабана 2, проводок 3, формирующих роликов 4, приводов 5 их поступательного перемещения, двигателей 6 формирующих роликлв, установленных на платформах 7, имеющих возможность поворотавокруг шарнира 8. Платформы 7 с тягами 9н кулисными механизмами связаны с приводами 5 поступательного перемещенияформирующих роликов 4.В местах шлицевых соединений карданных валов 10 с карданными шарнирами 11закреплены фланцы 12 и 13, между которыми расположен гибкий элемент - пружина 14.Моталка работает следующим образом.Прокатываемая полоса через системупроводок 3 направляется на барабан 2,где она поступает в формирующие ролики...

Номер патента: 965538

Опубликовано: 15.10.1982

Авторы: Белянский, Гарцман, Ершов, Каретный, Осокин, Пономарев, Соловей, Швыдков

МПК: B21C 47/12

Метки: направления, полосы

...дисков 1, расположенных вдоль полосы 2 на некотором расстоянии друг от друга, Каждая пара конических дисков связана с механизмом продольно,го переме3щения 3 и поперечного перемещения 4. Муфта 5 связывает между собой конические диски 1.Рассоединив муфту 5 механизмами продольного перемещения, можно осуществить раздельную регулировку положения конических дисков 1 вдоль полосы,Узел конических дисков 1 (фиг. 2) содержит конический диск б, установленный на оси 7, которая на подшипниках 8 установлена в корпусе 9, размещенном на основании 10. Между основанием 10 и корпусом 9 расположен механизм 11 для регулировки. угла наклона конического диска 6 .к горизонтальному уровню полосы.Устройство работает следующим образом.Перед работой...

Номер патента: 958935

Опубликовано: 15.09.1982

Автор: Осокин

МПК: G01N 24/00

Метки: квадрупольного, поиска, регистрации, резонанса, спектров, ядерного

...перестройке по частоте 90 фа958935 Формула изобретения р ра И ьц 2 1 рр барр барр У 2 02 02 рр 1 ВРфиг 1 ВИ Составител Техред А. Б Тираж 8 Ц 7 Государственно ам изобретени ва, Ж - 35, Р Патент, г. Ужь В. Кйкас утскихКорректор ЮПодписноеитета СССРткрь 1 тийя на 5 д 4/5ул. Проектная, 4 Редактор М. ДылынЗаказ 6775(58ВНИИПИпо д113035, МоФилиал ППП.Макарен го ком й и о аушска город,3зового сдвига; сложность исключения дрейфа нулевого уровня при накоплении однополярных сигналов,Целью изобретения является повышениеточности измерения путем устранения дрейфа нулевого уровня при накоплении.5Поставленная цель достигается тем, чтосогласно способу поиска и регистрацииспектров ЯКР, заключающемуся в возбуждении и регистрации сигналов спиновогоэха с...

Номер патента: 958679

Опубликовано: 15.09.1982

Авторы: Бендерский, Дагаев, Дмитриевский, Осокин, Федоренко

МПК: F02D 33/00

Метки: внутреннего, двигателем, сгорания

...цикле вычисления, запоминается в.виде кодовой комбинации и дешифруется. При этом на выходах схемы определения скорости в течение ь последовательно появляются сигналы превышения пороговых значений скорости, из которых формируются командные импульсы. При превышении скорости мГ порогового значения Ы, на одном из выходов схемы определения скорости, например на выходе 14, формируется первый командный импульс. После определения скорости Ы блоком 10 производится обработка сигналов других датчиков, например датчиков 7 - 9, которые в соответствии с заданным законом регулирования последовательно или параллельно формируются в коды импульсов и запоминаются, Далее производится подсчет и запоминание угловых меток до переполнения счетных устройств....

Номер патента: 950692

Опубликовано: 15.08.1982

Авторы: Буриличев, Макаров, Осокин, Птицын, Тимашев, Трошин

МПК: C04B 7/42

Метки: клинкера, портландцементного, смесь, сырьевая

...температуры950692 Фат, фторид и фосфат кальция входящие в состав промышленных отходовфосфогипса; продуктов нейтрализации известью отработанных кислот - серной, кремнефтористой, фосфорной, отходов процесса обесфторивания кормовых фосфатов и др. отходов.Внедрение предлагаемой сйрьевой смеси в цементной промышленности позволяет снизить эа счет сокращения продолжительности спекания удельный расход топлива при обжиге клинкера на 3-10 и повысить производительность вращающихся печей на 3-10. Кроме того, в результате увеличения гидратационной активности вяжущего повысится марка цемента.Годовая экономия при использовании предлагаемой смеси 0,3-1,5 млн,руб. на пементном заводе, мощностью 1- 1,5 млн.тцемента в год. 500 вС/ч и выдерживают при...

Номер патента: 946715

Опубликовано: 30.07.1982

Авторы: Белянский, Гарцман, Житомирский, Журавский, Каретный, Лубянская, Осокин, Пономарев

МПК: B21C 47/00

Метки: барабан, намотки, полосы

...вала на участ 1ке между опорами,смНа чертеже представлена схема осуществления способа намотки полосы на барабан консольного типа.Рулон 1 наматывается на консольную часть вала 2, при этом действует распределенная рабочая нагрузка Р, На . участке между передней опорой 3 и задней опорой 4 одновременно с рабочей нагрузкой прикладывают усилие противоизгиба Я , которое изменяет йаправление движения полосы вдоль барабана, Усилие противоизгиба прикладывают на середине участка 1.Расстояние от конечной точки приложения рабочей нагрузки к барабану до передней опоры 3 равно а, Чтобы обеспечить равномерное наматывание . рулона на консольный барабан необходимо уменьшить прогиб вала 2 на участке. Для этого прикладывают усилие противоизгиба Я на...

Номер патента: 942935

Опубликовано: 15.07.1982

Авторы: Осокин, Щербань

МПК: B23Q 3/157

Метки: автоматической, инструментов, металлорежущем, смены, станке

...другу оси 17 с подшипниками 8, взаимодействующими с направляющими планками, Ролик 12 смонтирован на одной из осей 17.Устройство работает следующим образом.Когда необходимо осуществить захват инструмента из магазина или шпинделя стан. ка по команде от программного устройства 15 начинает вращаться вал 8 с вилкой 7. От вилки 7 усилие передается цапфе 6, в резуль. тате чего захваты 3 начинают перемещаться на инструмент.При этом выступом 11 блокируется возможность перемещения захватов по вертикали и поворота на какой-либо угол. В момент, когда паз 5 оказывается против этого выступа, перемещение захватов по горизонтали прекращается упором-перемычкой и начинается перемещение по вертикали, 25 Оно обеспечивается параллельностью верхней части паза...

Номер патента: 942173

Опубликовано: 07.07.1982

Авторы: Анников, Богомол, Осокин

МПК: H01B 19/00

Метки: бумагоподобного

...плотности.П р и м е р 2. Из свободных сферолитов полиамида со степенью полимеризации 130 готовится суспензия 1 Иасловпитываемость, Ф Из табл. 1 видно что значение диэлектрической проницаемости бумагоподобного материала, полученного по предлагаемому способу, намного ниже, чем известных материалов. 2173 4следующего фракционного состава:203 частиц с размером более 50 мкм,203 " 40-50 мкм и 6 ОЖ - 1040 мкм,Полученная суспензия смешивается сю размолотой целлюлозой марки ЭИ 1 всоотношении 2:3, Из смеси изготовляются отливки электроиэоляционногокартона по режиму, изложенному впримере 1,1 О1 П р и м е р 3. Из сферолитов полиамида со средней степенью полимеризации 200 готовится суспензия следующего фракционного состава: 104 5 частиц с...

Номер патента: 939606

Опубликовано: 30.06.1982

Авторы: Анников, Осокин

МПК: D01F 6/00

Метки: волокнистой, массы, синтетической

...ее морфологических единиц (средний размер полученных морфологических единиц 75-85 мкм).Цель изобретения - повышение однородности волокнистой массы по размеру составляющих ее морфологических единиц.Поставленная цель достигается тем, что в соответствии с способом получения синтетической волокнистой массы охлаждением раствора кристаллизующего5 9396 ся полимера в органическом растворителе до температуры ниже температуры начала растворения полимера охлаждение проводят со скоростью 0.,1-25 оС в 1 мин до температуры. на 5-60 оС нижетемпературы начала растворения полимера, а при достижении температуры начала растворения полимера в раствор полимера вводят суспензию сферолитов того же полимера в том же растворитев ле в количестве 0,1-304...
