Номер патента: 1615547

Опубликовано: 23.12.1990

Авторы: Калантаров, Огородников, Очков

МПК: G01C 11/02

Метки: быстропротекающих, процессов, регистрации

...5 коммутации ипараллельно в блок 6 управления коммутатором для управления частотой, подавае; мой на счетчик времени, который формирует часы, минуты, секунды. Счетчик времени соединен с буферами 8 и 9, которые представляют собой оперативно-запоминающее устройство. Результаты индицируются на индикаторах 1 О и 11 в удобной для восприятия форме десятичного исчисления. В этот момент (фиг. 2) прижимной стол фотографической камеры прижат к фотопленке (15), окно затвора открыто (16) и происходит экспозиция фотопленки (17). Одновременно свет попадает на фотоприемник 12, расположенный в фокальной плоскости объекти ва фотографической камеры, электрический сигнал усиливается усилителем 13, а компаратор 14 выделяет первый (18) и второй (19)...

Номер патента: 1408513

Опубликовано: 07.07.1988

Авторы: Боев, Очков, Черкасов

МПК: H02P 1/32

Метки: асинхронного, выводами, двухскоростного, каждой, обмоткой, пуска, снабженной, соединенной, средними, схеме, треугольник, фазе, электродвигателя

...скорости по известному способу, а кривая 16 -- по предлагаемому способу пуска лвухскоростного асинхронного электродвигателя.Механическая характеристика 17 лвиг.ателя при включении на большее число полюсов, механическая характеристика 18 при включении на меньшее число полюсов, характеристика 19 нагрузки показаны на фпг. 6.Способ осуществляют следующим образом. От источника пи;анин полают напряжение на выводы 4 обмотки 1 статора электродвигателя, соединенной по схеме треугольник фиг. 2). Электродвигатель развивает вращающий момент и в соответствии с механической характеристикой 17 разгоняется ло номинальной пониженной скорости. Затем на выводы 2 обмотки 1 статора подают напряжение, а с выводов 4 обмотки статора отключают...

Номер патента: 1115217

Опубликовано: 23.09.1984

Авторы: Богородицкий, Владимирский, Очков, Шабалов

МПК: H03K 5/22

Метки: компаратор, моноимпульсных, сигналов, формы

...выходы каждого соответствующего интегратора первой ивторой группы соединены с входамикажцого соответствующего элементасравнения, выходы которых соединеныс входами элемента И, другой входкоторого соединен с выходом блокасинхронизации, входы которогосоединены с входами первого и второго интеграторов.аз 6790/43 Тираз с теитп, г.Уагород, ул.Прое 4 3 11152 эталонного сигналов. т.е. 6) =М возможно в случае равенства соответствующих многОкратно проинтегрированных значений(,С 5 кк/йж./д/к ./ряск о о Если все эти значения совпадают, то форма исследуемого сигнала Г(С) совпадает с формой эталонного сигнала Г (С) в противном случае формы различны. Решение о равенстве форм двух сигналов выполняет элемент И 4. Если на выходах...

Номер патента: 1020988

Опубликовано: 30.05.1983

Авторы: Дубовой, Осокин, Очков

МПК: H03K 13/32

Метки: измеритель, линейности, погрешности, преобразователей, цифро-аналоговых

...подключен к выходу формирователя интервалов интегрирования, связанного с регистром кода интервала интегри.рования, входные клеммы исследуемого25 ЦАП через регистр кода входных воздействий подключены к формирователю кода,выходы которого одновременно являютсявходами регистра кода интервала интегрирования, выходы блока управления подЗ 0 ключены к управляющим входам формирователя интервалов интегрирования; регистра кода входного воздействия, регистракода интервала интегрирования, двух ключей и блоку обнуления интегрирующегоусилителя, выход которого связан с входом отсчетно-регистрирующего блока.На фиг, 1 представлена блок-схемаизмерителя погрешности линейности ЦАП;на фиг. 2 - его временные диаграммы. 40Измеритель содержит...

Номер патента: 985742

Опубликовано: 30.12.1982

Авторы: Климов, Кузнецов, Очков, Руднев, Фоченков

МПК: G01N 25/04

Метки: индукционной, канальной, печи, состояния, футеровки

...измеряют температуру футеровки на границе огнеупор-асбоцемент ный цилиндр на участке ее поверхности расположенной в зоне боховых каналов и ограниченной горизонтальной и вертикальной плоскостями индуктора, и при достижении температуры футеровки, рав . ной температуре плавления металла или сплава, прекрашают эксплуатацию печи.Принципиальное отличие прецлагаемого способа контроля состояния футеровки 25 заключается в том, что термопары устанавливаются в футеровку подового камня печи со стороны индуктора на границе огнеупор асбоцементный или этернитовый цилиндр, замеряют непосредственно тем- ЗО пературу огнеупора в строго определенной, наиболее опасной для службы зоне и с их помощью выявляются температурные поля и критическая температура...

Номер патента: 949807

Опубликовано: 07.08.1982

Авторы: Очков, Фокин, Яночкин

МПК: H03K 13/20

Метки: аналого-цифровой

...4 сигналов, В течение времени разряда по команде блока 5 управления производится отсчет результата измерения отсчетным устройством 6,При измерении разности или суммы входных сигналов до разряда интеграторов 1 и 4 опорным сигналом Е производится интегрирование второго входного сигнала в течение временного интервала, равного интервалу первого интегрирОвания. При этом для получения суммы снова замыкаются параллельные ключи первого коммутатора 3 аналоговых сигналов, а для получения разности - его перекрестные ключи, обеспечивая инвертирование входного сигнала, необходимое для вычитания. Затем производится разряд интеграторов 1 и 4 опорным сигналом Е до исходного состояния с одновременным отсчетом импульсов отсчетным устройством 6, как уже...

Номер патента: 924469

Опубликовано: 30.04.1982

Авторы: Копылов, Медникова, Очков, Пытченко, Чучукина

МПК: F25B 1/00

Метки: аммиачной, работы, установки, холодильной

...содержит компрессор 1, соединенные с ним нагнетательным трубопроводомиспарительные конденсаторы 2, ресивер 3 длясбора жидкого хладагента, соединенный с верхней частью ресивера воздухоотделитель 4, реакторотстойник 5, где происходит обработкаохлаждающей воды воздушно-аммиачной смесью,водяной бак 6, водяной насос 7 для подачи охлаждающей воды, регулирующий вентиль 8 и испаритель 9,Предлагаемый способ работы аммиачной холодильной установки осуществляется следующим образом.Пары аммиака сжимаются компрессором 1,охлаждаются и конденсируются в испарительных конденсаторах 2, при этом образовавшийся конденсат сливается в ресивер 3, откудажидкий хладагент через регулирующий вентиль8 подается в испаритель 9. Скопившаяся вверхней части...

Номер патента: 823786

Опубликовано: 23.04.1981

Авторы: Горенков, Очков, Потапов, Тонков

МПК: F26B 9/06

Метки: сушки, сыпучих

...промышленной частоты. Трубы образуют зазор со стенками и днищем приемной тары 4. Приемная тара 4 установлена под теплоиэоляционным колпаком 1 на теплоиэоляционной плите 535В примере установки, изображеннойна фиг. 2, тара 4 выполнена в видебункера и установлена с возможностьюкрепления на опорной раме 6. В нижнейчасти тары 4 закреплено разгрузочное 40 устройство 7.Установка работает следующим образом.Сыпучий увлажненный материал, например мелкомолотый кварцит, загружается в бункер 2 и, проходя черезперфорированную верхнюю часть теплоизоляционного колпака 1,. заполняетобъем приемной тары 4, проникая втрубы 3 и пространство между ними.После загрузки тары к последовательно соединенным трубам 3 подключается ток промышленной частоты...

Номер патента: 796231

Опубликовано: 15.01.1981

Авторы: Лебедев, Очков, Потапов, Потопаев, Тонков

МПК: C04B 35/105, C04B 35/66

Метки: масса, набивная, огнеупорная

...шамот должен содержать 62-83 Ас 03. Целесообразным является применение шамота с преимущественным содержанием фракции 5-0,5 мм. Илак алюминотермического производства металлического хромалолжен содержать, : 75-80 А 6 Оз, 7-10 СгОЗ, 10-16 СаО; 0,5-3 1190 Целесообразным является применение шлака с преимущественным содержанием Фракции не более 0,5 мм. Синтезированный хромит магния вводят в тонко- ,молотую часть шихты. В качестве спекающей добавки используют помимо борной кислоты буру, титаномагнетитовый концентрат или их смесь.Изготовление набивной Аутеровки возможно ручной или механизированной набивкой.Футеровка, изготовленная из набивных масс предлагаемого состава, после обжига при 1400 С характеризуется следующими...

Номер патента: 752795

Опубликовано: 30.07.1980

Авторы: Очков, Фокин, Яночкин

МПК: H03K 13/20

Метки: аналого-цифровой, интегрирующего, типа

...до тех пор, пока напряжениена интеграторе 4 не снижается (помодулю) до порога выключения. Послеэтого пороговое устройство 14 управления ключами размыкает четвертый ключ 12 и замыкает пятый ключ 13,подключая конденсатор 11 к общейшине, Электрический заряд, оставшийся.к этому моменту на кондесато. -ре 11, перетекает на конденсатор 2,увеличивая напряжение на выходе интегратора 4. При этом разряд интегратора 4 образцовым напряжением непрекращается и напряжение на интеграторе 4 снова уменьшается, причем с большей скоростью, чем прежде, так как емкость конденсатора 2меньше, чем суммарная емкость конденсаторов 2 и 11, а ток разрядад .-Е/а=соим4 О где Н - сопротивление резистора 3.Когда напряжение на интеграторе 4уменьшается до...

Номер патента: 752207

Опубликовано: 30.07.1980

Авторы: Вейналд, Дроздов, Матавкин, Никоненко, Очков, Троицкий, Ширяев

МПК: G01R 31/28

Метки: линейных, микросхем, параметров

...микросхемы. При выполнении на выходе испытуемой микросхемы соотношения(Овк Ом)Ку 1, 48,где Оэ- компенсирующее напряжение;вырабатываемое цифроаналоговым преобразователем 4;О , - напряжение смещения входаиспытуемой микросхемы 1;Ку - коэффициент усиления испытуемой микросхемы 1;(О -О )- алгебраическая разность,компаратор 2 срабатывает, вызываяопрокидывание триггера 3, вследствиечего с выхода последнего на разрешающий вход цифроаналогового преобразователя 4 подается нижний логическийпотенциал, Таким образом осу Юествляется грубая компенсация напряжениясмещения испытуемой микросхемы 1.далее четырахпоэиционный ключ 9ставится в положение 111, коммутируятем самым аналоговый выход второгоцифроаналогового преобразователя 8к инвертирующему...

Номер патента: 699469

Опубликовано: 25.11.1979

Авторы: Колонин, Очков, Торощин

МПК: G03B 1/42

Метки: ленты, направляющее

...9, обпегчаюшие установку ленты 1 вфильмовый канал 6. Выступы 7 направляющей 4 расположены в ответных пазах 8 направляющей 5 с зазором, образуя заправочную щель, Направляюшая 4 снабжена 10 ограничивающими буртиком 1 0 и базовой поверхностью 2, служащими для ограничения поперечных перемещений ленты 1, установленной в фильмовом канале, Перед кадровым окном "а направляющих 4 и 5 15 может быть помещено какое-либо устройство для .считывания информации, например, в зоне 11 (стрелкой В показано направление перемещения ленты 1 ).Устройство работает следующим об разом.Для заправки ленты 1 в фильмовый канал 6 необходимо захватить ленту на некотором расстоянии друг от друга и боковой кромкой завести в заправочную25 щель между заходными фасками 9,...

Номер патента: 669329

Опубликовано: 25.06.1979

Автор: Очков

МПК: G04F 10/00

Метки: временных, двумя, заданными, интервалов, между, сигнала, сигналов, синхронизированных, точками, точках, уровнями, этих

...в результате дифференцирования сигнала, до момента сопоставления, :итоговый суммарный результат интегрирования доводят до нулевого уровня перемещением момента сопоставления.Способ иллюстрируется чертежом.Сигнал 1 У(О (эпюра а") подвергается дифференцированию с постоянной Г, т. е, имеем: (эиюра б"). В тедц(Мчение временного интервала, равного и расположенного на участке,с постоянным уровнем сигнала равного Чн , интегрируется величина О(1)" Ч, гдеЧ- заданный уровень точки А (эпюра "в, у"сток о 4 м+)где Т - постоянная интегрирования.С момента 1,+7 до момента сопостав ления 1 н интегрируют результат дифференцирования, суммируя одновременно ;результаты интегрирования ( эпюра "в", участок Ф, 4 фС,И). Сумма результатов интегрирования...

Номер патента: 572842

Опубликовано: 15.09.1977

Авторы: Аксенов, Очков, Торощин

МПК: G11B 17/02

Метки: диск, записи, магнитной

...прижимного ролика, при этом установочные опоры выполнены с фасками, расположенными со стороны обеих поверхностей диска.На чертеже показано описываемое устройство.Магнитный диск 1 армирован материалом2, Диск расположен между опорами 3 и 4, а его привод осуществляется электродвигате лем 5, помещенным в экран б, имеющим ролик 7. Пружины 8 и 9 приводят в действие установленный на оси 10 рычаг 11, выполненный с выступом 12 и прижимным роликом 13, приводимым в действие электромагнитом 14.15 Шторка 15 через рычаг 1 б связана с осью 17,В устройстве использованы магнитные головки 18, магнитный экран 19, щиток 20, базовые основания 21 и 22, а также регулировочный винт 23.20 Привод диска осуществляется с помощьюдвух роликов, один из которых...

Номер патента: 443392

Опубликовано: 15.09.1974

Авторы: Богородицкий, Гаврилов, Грачев, Костенков, Лышенко, Николаев, Очков, Попель, Шаромет

МПК: G05B 23/02

Метки: параметров, схем, электрических, электронных

...схемы. Для этого программа контроля из устройства 7 программного управления через панель б управления и индикации выдается в устройство 3 контроля статических параметров. Часть указанной программы устройствами панели 6 расшифровывается в сигналы управления, которые спо входам 5 управления поступают на первый косстрольпый пост 2. По программе костро,сс на контрольном посту и в устройстве 3 выполняются необходимые коммутации, вырабатываются контрольные сигналы, которые по входам 1 поступают на контрольный пост и далее на контролируемую электронную схему, и измеряются статические параметры.На любом другом, например втором, контрольном посту 2 в это время может выполняться контроль динамических параметров электронных схем, Для этого в...

Номер патента: 360666

Опубликовано: 01.01.1972

Авторы: Корогодин, Механизации, Очков, Суслов

МПК: G06F 15/50

Метки: механизмом, транспортным

...направления движения транапортногомехацьизма и исполнительный блок 10.1-1 омер адреса,в десятиннам исчислении на 20 бирается в блошке адресования б. При нажатии кнопки Пуск устройства в блоке 8 последовательно подключаются модели рядовячеек, пачиная с:вьрсщего разряда, и происходит сравнение по напряжению и полярности25 числа, пабраннопо в блоке б и отраженногов блоке б, фиксирующего действительное,положение транспортного мехациама (механизмможет находиться:в позиции любого адресаили в исходнттм положении). Результат срав 30 пения реализуется в блоке 9, определяющем360666 Составитель Г. АнтоноваТехред А. Евдонов Корректор Л, Новожилова Редактор Е. Гончар Заказ 4343/13 Изд1840 Тираж 406 ПодписноеЦ 11 ИИ 11 И Комитета по делаги...

Номер патента: 349014

Опубликовано: 01.01.1972

Авторы: Башко, Коновалов, Кузнецов, Очков, Сухов

МПК: G11B 5/29

Метки: магнитнойголовки, сдвоенной

...так как термообработку ее сердечников из магнитомягкого материала производят до шлифовки плоскостей разъема рабочих зазоров. Последнее вызвано сложностью сохранения взаимного расположения соединенных вместе сердечников,С целью повышения чувствительности магнитной головки при сохранении точности взаимного расположения рабочих зазоров соединение Г-образных сердечников с направляющими сердечниками производят точечной электросваркой, а после шлифовки плоскостей разъема рабочих зазоров их подвергают термичеакой обработке.На чертеже изображеца сдвоенная магнитная головка, изготовленная описываемым способом. Я СДВОЕННОЙ МАГНЙТНОЛОВКИ Четыре Г-образных сердечника 1 из мапш.томягкого материала соединяют попарно цри помощи точечной...

Номер патента: 333585

Опубликовано: 01.01.1972

Авторы: Кузнецов, Очков, Рогозкин, Сухов

МПК: G11B 5/29

Метки: блок, головок, магнитных

...аналогично переднему. едмет изобрете Изобретение относится к области радиотехники, в частности к технике магнитной записи.Известны блоки магнитных головок с механическим сканированием магнитоносителя, выполненные с зигзагообразной рабочей щелью, расположенной на внешней поверхности тороидального сердечника.Однако известные устройства обладают недостаточно высоким отношением сигнал-помеха и не позволяют производить синфазное сканирование дорожек магнитной записи.С целью увеличения отношения сигнал-помеха и синфазности сканирования нескольких каналов магнитной записи предлагаемое устройство выполнено в виде отдельных магнитосвязанных между собой ротора и статора, в пазах первого из которых помещены магнитные сердечники кольцевого типа с...

Номер патента: 297986

Опубликовано: 01.01.1971

Авторы: Аксенов, Очков, Рогозкин, Сухов

МПК: G11B 5/52

Метки: головка, магнитная

...и задний зазоры, выполненных из немагнитного материала.Сердечник, собранный на оправке 2, вращается в направляющих роликах 3 и 4, Ролики 3 заперты на валиках 5 в осевом направлении шайбами 6 и закреплены на основании /. Ролик 4 с помощью оси 8 закреплен на рычаге 9 и прижимает сердечник 1 к роликам 3. 11 а сердечнике 1 с двух сторон расположены катушки 10, выводные концы которых распаяны на контактах 11, Стойки 12 служат направляющими при перемещении магнитной ленты 13.При вращении сердечник 1 проходит внутри катушек 10, чем и обеспечивается условие для записи (считывания) информации на магнитную ленту 13 в момент прохождения рабочего зазора мимо заданного участка магнитоснимателя при подаче записываемых сигналов в виде электрического...

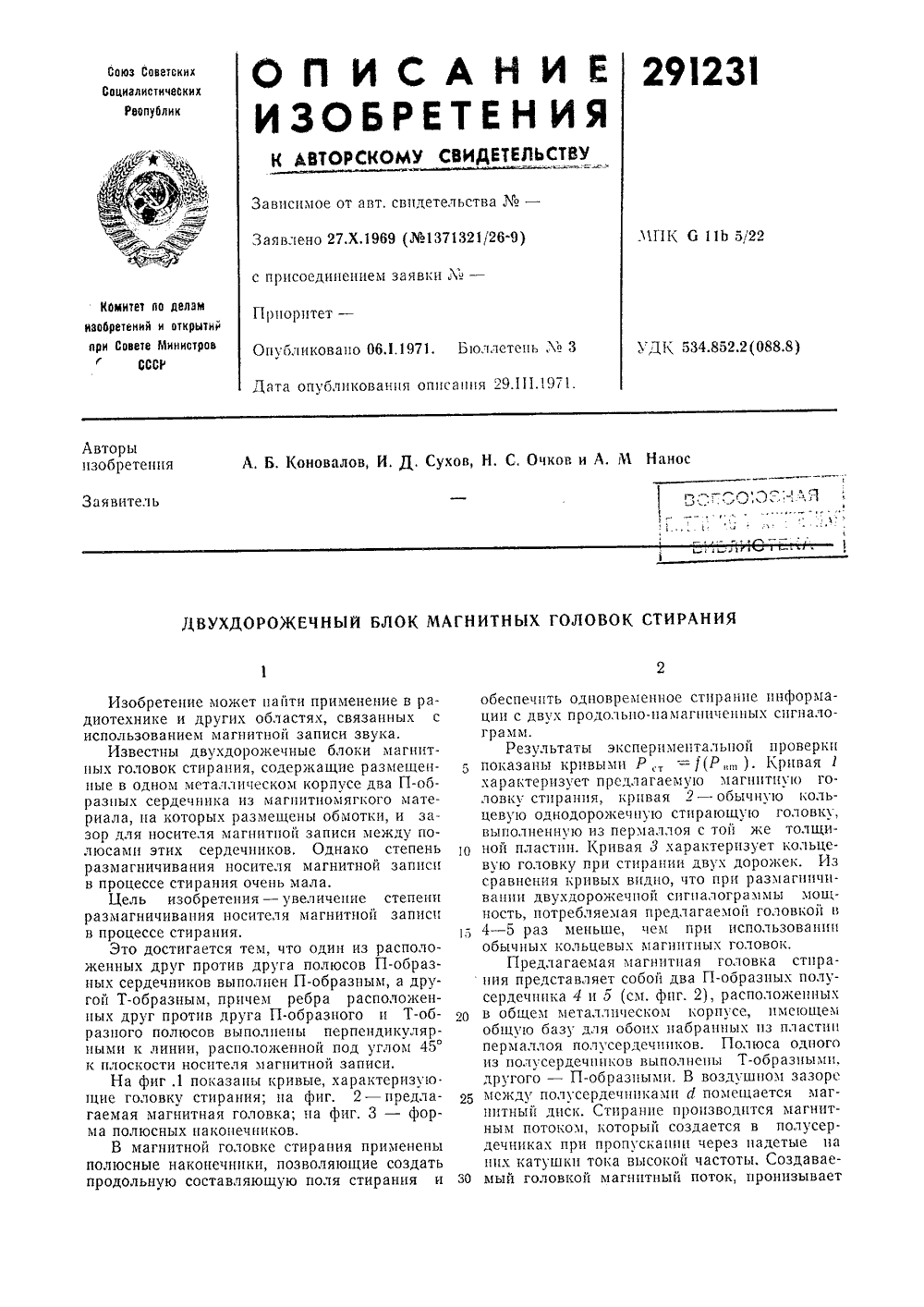

Номер патента: 291231

Опубликовано: 01.01.1971

Авторы: Всгтсо, Коновалов, Нанос, Очков, Сухов

МПК: G11B 5/29

Метки: 291231

...стирании двух дорожек. Изсравнения кривых видно, что прц размагничивании двухдорожечной сцгналограммы мощность, потребляемая предлагаемой головкой в15 4 - 5 раз меньше, чем прц использованииобычных кольцевых магццтцых головок,Предлагаемая магнитная головка стирания представляет собой два Г 1-образных полусердечника 4 и 5 (см. фпг. 2), расположеццыхв об 1 цем металлцтеском корпусе,общую базу для обоих цабраццых цз пластинпермаллоя полусердечццков. Полюса одногоиз полусердечнцков выполнены Т-образцымц,другого - П-образцыми. В воздушном зазоре25 между полусердечш 1 ками д помещается магнитный диск. Стирание производится магццтным потоком, который создается в полусердечциках при пропусканиц через надетые цаццх катушки тока высокой...

Номер патента: 271564

Опубликовано: 01.01.1970

Авторы: Ейьчаков, Мошкаров, Очков, Яночкин

МПК: H03K 17/52

Метки: счетный, триггер

...вместе с логическими схемами НЕ-ИЛИ образуют устройство для коммутации входного сигнала (вход 9) попеременно на входы триггера.Рассмотрим работу данного триггера на примере триггера с конденсаторами в качестве переходных устройств, дающих перепад напряжения на входы триггера. Предположим, что в исходном состоянии инвертор 1 закрыт и на выходе 10 иместся высокий уровень напряжения. Тогда инверторы 2 и 3 открыты, на выходе 11 низкий уровень напряжения, и инвертор б закрыт. На входе счетного триггера в исходном состоянии имеется низкий уровень напряжения, и инверторы 4 и 5 закрыты, Поскольку инвертор 3 открыт, на его выходе низкий уровень напряжения, и конденсатор переходного устройства 7 разряжен до нуля, Так как инверторы 5 и 6...

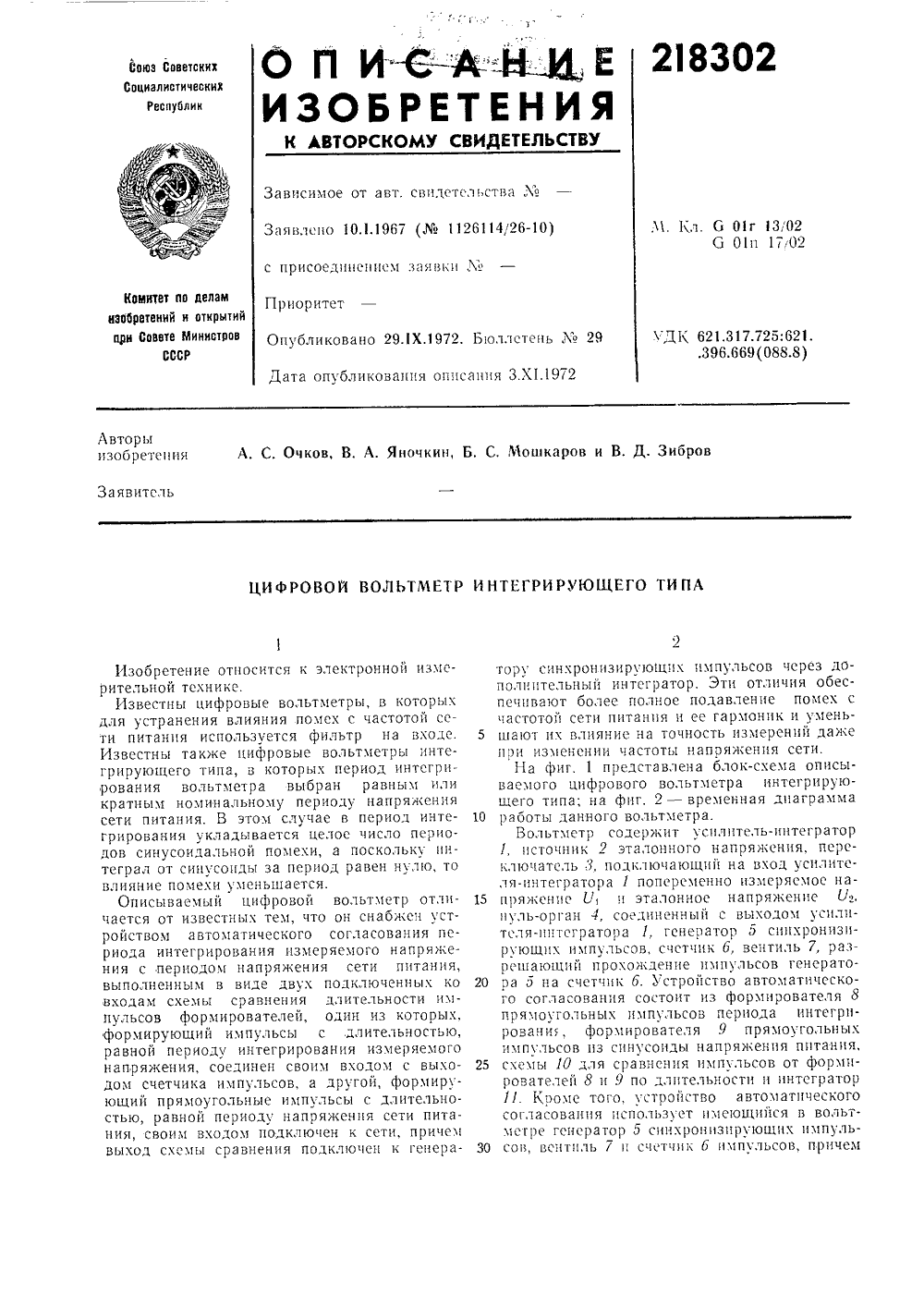

Номер патента: 218302

Опубликовано: 01.01.1968

Авторы: Зибров, Мошкаров, Очков, Яночкин

МПК: G01R 13/02, G01R 17/02

Метки: вольтметр, интегрирующего, типа, цифровой

...вход усилителя-интегратора 1 с помощью переключателя 3 подается измеряемое напряжение У,. По сигналу, приходящему на клемму 12 в момент 1 о (фиг. 2), открывается вентиль 7 и одновременно начинается заполнение счетчика б импульсами генератора 5 и интегрирование измеряемого напряжения Е/и Наклон напряжения на выходе усилителя-интегратора 1 зависит от измеряемого напряжения (1 ь Средняя частота импульсов генератора 5 выбрана такой, что через 20 мсек (период частоты 50 ги) счетчик б переполняется и по сигналу его переполнения в момент (фиг. 2) с помощью переключателя 3 на вход усилителя-интегратора 1 подключается напряжение У источника 2 эталонного напряжения, имеющее полярность, противоположную измеряемому напряжению Уь Наклон...

Номер патента: 218016

Опубликовано: 01.01.1968

Авторы: Мошкаров, Очков, Яночкин

МПК: G08C 19/16, H03K 17/16

Метки: информации, между, передачи

...напряжение Е 12, а на конце - более отрицательное напряжение с шины Е 1 ь 10 Под действием этого напряжения трансформатор Тр, с прямоугольной петлей гистерезиса начинает перемагничиваться, Напряжение трансформируется в обмотки Те - К; (плюс на начале обмоток). Под действием напряже ния с обмотки триггер Тг. также перебрасывается в состояние 1,Триод ПП 4 закрывается, а триод ПП, открывается, Ток запирания триода ПП 4 проходит через диод Д обмотку Ф 4 и диод Д Диоды Д,- н Д, закрыты.После переброса триггеров потенциальныйсигнал с выхода 1 или выхода 2 триггера Тгх поступает на исполнение (например, запускает генератор линейно изменяющегося на пряжения). Ответный положительный сигнализмерительного блока (например, сигнал ком...

Номер патента: 213979

Опубликовано: 01.01.1968

Авторы: Мошкаров, Очков, Яночкин

МПК: G01R 19/165

Метки: компаратор, напряжений

...с одним входом, причем один из источников сравниваемых напряжений включен между входной 0 клеммой этого усилителя и оощей шиной ком,паратора, а другой - между общей шиной компаратора и одной из шин автономного источника питания. Изобретение относится к области измерительной техники,Известен компаратор с высоким входным сопротивлением, содержащий балансный усилитель, пороговую схему сравнения и независимый источник питания.Предложенный компаратор отличается от известного тем, что в нем использован усилитель, постоянного тока с одним входом, причем один из источников сравниваемых напряжений включен между входной клеммой этого усилителя и общей шиной компаратора, а другой - между общей шиной компаратора и одной из шин автономного источника...

Номер патента: 207477

Опубликовано: 01.01.1968

Авторы: Мошкаров, Очков, Яночкин

МПК: H03K 23/58

Метки: десятичный, счетчик

...для и будет 9 - и, Выход и дешифратора подключен на вход схемы совпа дения, выход которой подсоединен к выходу9 - и дешифратора. По окончании прохождения в счетчик первого числа (вычитаемого) на шину 1 б подается импульс преобразования в обратный код. Он поступает на все схемы 20 совпадения, но проходит только через однусхему, на второй вход которой подается разрешающий потенциал, Далее импульс попа- даст на выход 9 - г дешифратора 5 и по цепям дешифратора, но в обратном направле нии поступает на соответствующие коллекторы триодов триггеров и перебрасывает триггерылементы памяти предыдущего состоя.ния в схемах совпадения необходимы для предотвращения срыва сигнала после перебро са первого же триггера до окончания импуль. П. Курил П,...
