Осокин

Номер патента: 740361

Опубликовано: 15.06.1980

Авторы: Журбин, Кузьмин, Осокин

МПК: B21D 43/24

Метки: верхнего, листа, отделения, пакета

...740 ЗТолкатель 7 шарнирно закреплен на Г-образной ползушке 11, перемешаюшейся в направляющих 12 опорной раме 1 и шарнирно связанной с рычагом 13,Рычаг 13 шарнирно связан с рычагом 14, который одним концом шарнирно закреплен на опорной раме 1. Ползушка .11 связана с приводом 15. Опорная рама 1 уравновешена грузами 16. На опорной раме закреплена направляющая 17, взаимодействующая со стойкой 18. Под опорной рамой 1 установлен стол 19 для пакета 20 листов, Огделяемые листы опускаются на механизм 21 дальнейшего транспортирования.15Работает устройство следующим образом.Опорная рама 1, ориентированная направляюшей 17, опирается через толка- тель 7 на пакет 21 листов - неуравновешенной частью. Захватный орган 9, отрегулированный на толщину...

Номер патента: 738685

Опубликовано: 05.06.1980

Авторы: Алабужев, Георгиади, Гернер, Ким, Осокин, Шитов, Юрьев

МПК: B06B 1/04

Метки: возбудитель, колебаний, электродинамический

...шток 7, жестко скрепленный с обмоткой 4 возбуждения.Подвеска включает несущий упругийэлемент 8, например, н виде цилиндрической пружины, с регулятором 9поджатия, связанный со штоком 7,устаиовленным подвижно в осевом отверстии, выполненном н керне 2,стержень 10, установленный междустолом б и штоком 7,-и радиальнорасположенные центрирующие упругиеэлементы 11-14 в виде полосовыхпружин, снабженных соотнетстненноустройствами. 15-18 для радиальногоподжатия, представляющими собойпневматические или гидранлическиеустрбйства, смонтированные в установленном на магнитопроводе 1 жест- ком основании, собранном иэ двухмассивных стальных Фланцев 19 и 20с центральными отверстиями 21 и 22,соединенных стойками 23-26Полосоные пружины 11-14 изогнуты по...

Номер патента: 737794

Опубликовано: 30.05.1980

Авторы: Дешук, Осокин, Шмидт

МПК: G01K 13/06

Метки: выпечки, процессе, температуры, хлеба

...12 с толкате-лем 13, связанный с построенной нв элементах УСЭППА схемой, которая содержит элемент "запрет" 16, импульсатор 20, триггер 18 с разделительными входами, реле 19 времени. 20Устройство работает следующим образом. Хлеб 4, находяшийся ца движущемся конвейере 5 печи, действует своей боковой поверхностью на толкатель 13 путевого выключателя 12. Сигнал от путевого выключателя 12 через элемент "запрет" 16 поступает в исполнительный механизм 1, вводящий при этом термошуп 9 в хлеб (во время нахождения термошупа в хлебе исполнительный механизм 1 поворачи вается в вертикальной плоскости вокруг опоры 2), Сигнал с выхода элементазапрет" 16 также поступает на вход им 3 пульсатора 20, обеспечивакщего фиксированную временную задержку (6...

Номер патента: 730641

Опубликовано: 30.04.1980

Авторы: Никольский, Осокин, Софинский, Тимашев

МПК: C04B 7/42

Метки: клинкера, смесь, сырьевая, хлорсодержащего

...клинкера.П р и м е р 1, Готовят сырьевую смесьпри следующих соотношениях компонентов,вес.% глиноземистый компонент 32, "лористый кальций 10; карбонатный компонент 58.Гомогенизированную смесь брикетируютпод давлением 50 кгс/ем, Полученные брикетыобжигают при 1150 фС и изотермической вьщерж. Оке 15 мин. Быстроохлажденный на воздухеклинкер подвергают помолу до За =3000 см /г,после чего определяют возгонку галогена поостаточному содержанию хлора в клинкерев % от введенного количества. Механическиеиспытания цемента проводят на образцах -ба.почках 1 х 1 х 3 (В/Ц=0,35) .П р и м е р 2, Готовят сырьевую смесьпри содержании компонентов, вес.%: глинозе. Таблица 1 Содержание добавки, % Возгонка хлора,%от введенного колиСырьевая смесь СаОз...

Номер патента: 730408

Опубликовано: 30.04.1980

Авторы: Вережак, Каретный, Карюков, Кононенко, Осокин

МПК: B21C 47/24

Метки: горячей, моталки, полосы, рулонов, съемник

...он снабжен механизмом перемещения упоров, выполненным в виде гидроцилпндра, двуплечего рычага, шарнирно связанного со штоком гидроцилиндра, и направляющей, жестко соединенной с одним плечом двуплечего рычага, второе плечо двуплечего рычага жестко связано с осью самоустанавливающихся упоров, а ось самоустанавливающихся упоров установлена с возможностью перемещения вдоль оси тележки.На фиг. 1 схематически показан съемник730408 аз 537/8 зд.271 Подписи ираж ипография, пр. Сапунова 3рулонов, продольный разрез; на фиг. 2 -то же, поперечный разрез.С.ьемник рулонов моталки горячей полосы состоит из тележки 1, люльки 2 и привода 3 подъема люльки. На люльке 2 расположены опорные ролики 4, между которыми размещены самоустанавливающиесяупоры 5,...

Номер патента: 729157

Опубликовано: 25.04.1980

Авторы: Акимов, Бородачев, Осокин, Тимашев, Яремчук

МПК: C04B 7/35

Метки: клинкера, портландцементного, смесь, сырьевая

...1 ч для полного разложения карбонатных составляющих, После этого брикеты обжигают при 1450 С с изоо термической выдержкой при этой температуре 15 и 20 мин, Скорость процесса клинкообразования определяют по Ю количеству неусвоенной окиси кальция в синтезированных спеках,П р и м е р 2. Иэ сырьевых материалов, указанных н табл.1, готовят сырьевую смесь состава, нес,%: 55Глинистый компонент 18,5Пиритные огарки 1,9Сульфат кальция 1,5Известняковый компо,3нент 60Окислы титана и мар,8ганцаОкислы титана и марганца н соотношении 1:5. Глинистый компонент Пиритные огаркиСульфат кальцияОкислы титана и марганцаИзвестняковый компонентОкислы титана и марганца шенин 1:2. П р и м е р 4, Из сырьевыхматериалов, указанных в табл.1, готовят сырьевую...

Номер патента: 726179

Опубликовано: 05.04.1980

Авторы: Барышников, Власов, Грабеклис, Монастырская, Осокин, Петров

МПК: C21C 5/54

Метки: смесь, стали, шлакообразующая

...-,При обработке стали после расплавления шлакообраэующей смеси происхЬдит частичное восстановление марган- З 0ца иэ окислов эа счет кремния, включений сплава и карбида кремния,содержащихся в шлаке электропечногоферросилиция, Включения сплава, содержащиеся в ковшовых остатках производства силикомарганца, практически поЛностью переходят в обрабатынаТ а б л и ц а 1 Состав смеси, нес,Количество плавок Смесь ковшовыеостаткипроизводствасиликомарганца иэ корольков шлак производстваэлектро- печного ферросили- ция из окислов кремний 100 100 100 64,2 67,8 72,6 88,4 90,5 63,2 Таким образом, использование предложенной смеси для рафинирования стали позволяет уменьшить в ней содер- Я жанне неметаллических включений и повысить использование...

Номер патента: 726048

Опубликовано: 05.04.1980

Авторы: Байрамов, Осокин, Панюшкин, Софинский, Тимашев

МПК: C04B 7/35

Метки: вяжущее

...печи) илиприготавливаютшлам с влажностью 30-40% (если обжиг ведется во вращающейся печи). Спекание производят при 900-1200 С0,5-3 ч в окислительной среде. Полученный продукт спекания вводят в составвяжущего при совместном помоле клинкера и гипса,Химический состав бокситов представлен окислами, вес.%: М О 40-60; Ге О0,5-5,0; Ре 05-15; СаО 1-5%; окись 6048кремния 2-8%, примеси и ППП -. остальное. Хромитовый концентрат содержит40 70% Сг ОзП р и. м е р 1, Клинкер 97 вес.%,гипс 3 вес,% смешивают и размалываютв шаровой мельнице до удельной поверхности 3000 см/г, Полученное вяжущее2затворяют водой при В/Ц 0,40 и изготовляют образцы - балочки размером10 1 х 1 хЗ см, Хранение образцов - воздушно - влажное. Образцы испытывают на изгиб и сжатие...

Номер патента: 151422

Опубликовано: 05.04.1980

Авторы: Кардашев, Ключарев, Кокорев, Колосов, Купченко, Михайлов, Михальцов, Осокин, Сетпанюк, Тарасов, Шифрин

МПК: C14C 3/30

Метки: жидкостной, кожевенного, например, полуфабриката

...поясняющая предлагаемый способ.Устройство состоит из двух частей: генератора 1 периодических высоковольтных иипулысои,и технологической емкости 2, электрически евязанных,между собой.Высоковольтные разряды подают лослсвателнность один за другим с частотой, напримвр, 50 - 100 Ги,. Длительность каждого импульса 1 мкс.В зависимости от электропроводностп обрабатываемой жидкости процесс ведут и одной или двух емкостях. При малой электролроводности жидкости высоковольтныс разряды,подают непосредственно,к обрабатываемой жидкости с полуфабрикатом в емкости 2. При высокой электропровод- ности обрабатываемой жидкости высоковольтные разряды подают во,вспомогательную емкость 3, отделенную от обрабатывае151422 рректор С, фа Тскред В, Серяк...

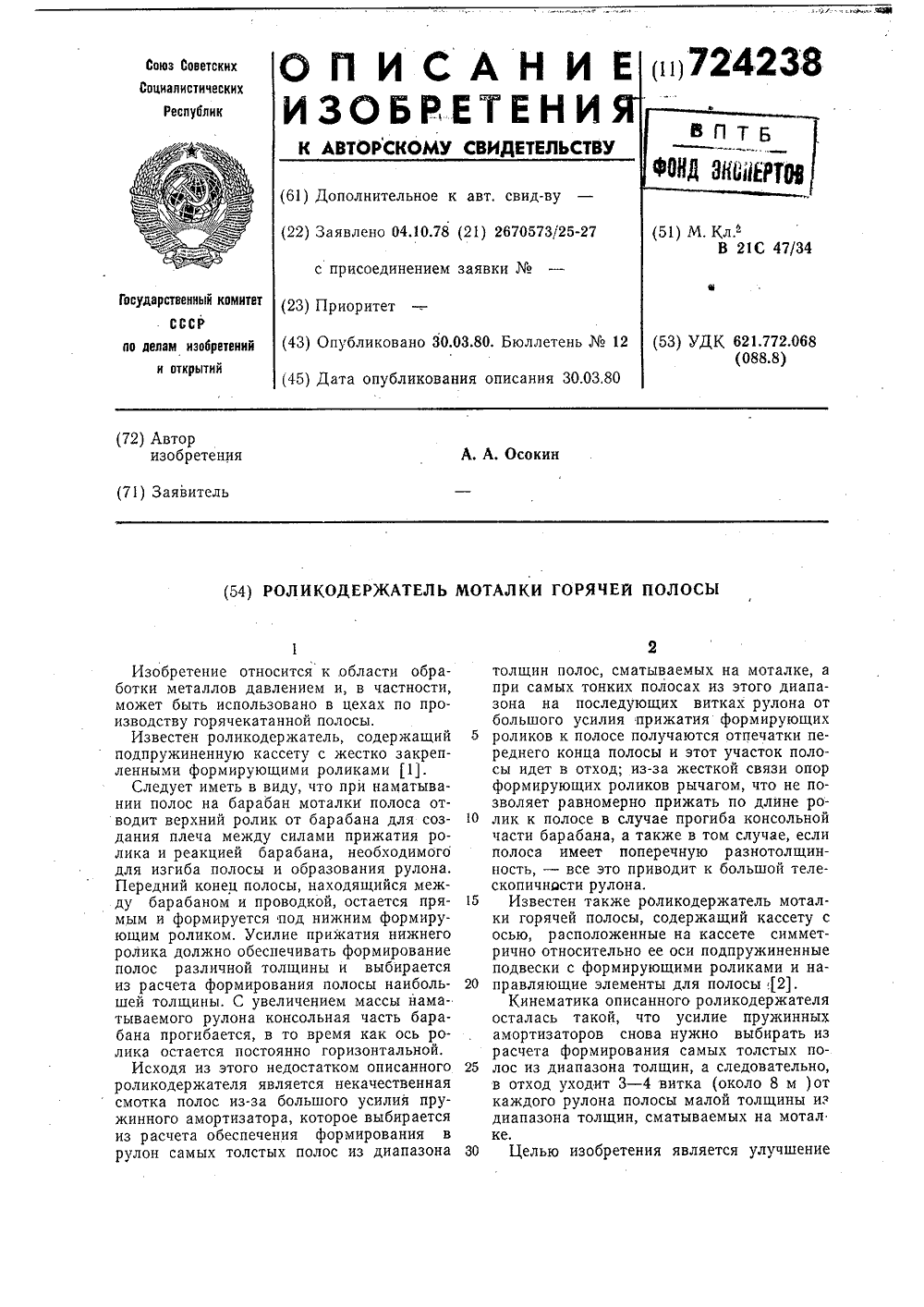

Номер патента: 724238

Опубликовано: 30.03.1980

Автор: Осокин

МПК: B21C 47/34

Метки: горячей, моталки, полосы, роликодержатель

...изобретения является улучшениекачества сматываемых рулонов путем автоматического регулирования усилия прижатия формирующих роликов в зависимостиот толщины полосы,Указанная цель достигается тем, что 5подвески выполнены в виде двуплечих рычагов, формирующие ролики установленына одном плече каждого из рычагов, а другие плечи рычагов связаны между собойчерез упругий элемент. 10На чертеже показан роликодержатель,вид сбоку. вРоликодержатель состоит из кассеты 1,в которой шарнирно закреплены двуплечиерычаги 2, несущие верхний ролик 3 и нижний ролик 4 и упоры 5. В кассете 1 междудвуплечими рычагами 2 расположены упругие элементы, например пружинные амортизаторы 6, контактирующие с упорами 5.Между роликами 3 и 4 помещена направляющая проводка...

Номер патента: 723178

Опубликовано: 25.03.1980

Авторы: Зборщик, Кузяра, Осокин, Шмид

МПК: E21F 1/00

Метки: внезапных, выбросах, выработок, газа, горных, породы, проветривания, угля

...6.Для перекрытия сжатого воздуха на трубопроводе 1 установлен вентиль 7, дляподключения трубопровода 1 к дегазационной сети на дополнительном трубопроводе 5 предусмотрен вентиль 8, Реристрация концентрации газа, поступающего из трубопровода 1 в дегазационнуюсеть 6, осуществляется с помощью датчиков 9 регистрации метана.Устройство работает следующим образом.Перед началом работы трубопровод 1сжатого воздуха перекрывают вентилем7, а конец его - фильтром 3 грубойочистки воздуха и диафрагмой 2. Затемоткрывают вентиль 8 на дополнительномтрубопроводе 5, соединяющем трубопровод 1 с трубами дегазационной сети 6,За счет разрежения, имеющегося в дегазационной сети, осуществляется вакуумирование трубопровода 1 и промежуточнойемкости 4. При...

Номер патента: 723165

Опубликовано: 25.03.1980

Авторы: Вавилов, Осокин, Смирницкий

МПК: E21D 15/54

Метки: амортизатор, крепи, стоек, шахтной

...деталей, выполняющих функции крепежа самых рессор и со динение их со стойкой, сложность конструк и монтажно-демонтажных операций. ность и жесткость конструкции. Целью изобретения является упр струкции и возможность отклонени гидростойки независимо от другой Это достигается тем, что пластин ны в виде рессор и жестко прнкре средней части к ребру жесткости. На фиг, 1 изображено сечензе п стоек с рессорным крепление 2 - один ряд стоек в плане723165 Составитель Е. МихайловаТехред М,Петко Корректор Я, Веселовская а: едактор Н Заказ 387/2 Тираж 626ЦЦИИПИ Госуда по делам изо13035, Москва, Ж Подписвенного комитета СССРетений и открытий35, Раушская наб., д, 4/5 Проектная, 4 ал ППП Пат ород,3образуя захваты 6 и 7, обжимающие стойки 1....

Номер патента: 721152

Опубликовано: 15.03.1980

Авторы: Белянский, Ванинский, Гарцман, Каретный, Осокин, Росторгуев, Суханов

МПК: B21C 47/34

Метки: горячей, моталки, полосы, роликодержатель

...передач, причем винт последней установлен с возможностью взаимодействия с подпружиненной шарнирной опорой.На чертеже изображена кинематическая схема. роликодержателя горячей полосы.721152 Формула изобретения ИИПИ Заказ 35/7 дписное ираж 98 Филиал ППП Патент жгор оектная,Роликодержатель состоит иэ кассеты 1, несущей формирующие ролики2 и 3, шарнирно-укрепленные на концах индивидуально качающихся подвесоК шарнирных опор 4, и встроенных "вгнездах подвесок пружин амортизаторов 5 и направляющих элементов дляполосы 6, упоров 7,механизма рагули" ровфкй "положейия шарнирйых ойор"подвесок 8, причем механизм регулировки"вйполнен в виде червячной 9 ивинтовой 10 передач. Намотка полосыпроизводится на барабан 11.Устройство работает следующим...

Номер патента: 718732

Опубликовано: 29.02.1980

Авторы: Белоусов, Карпов, Осокин, Тайц

МПК: G01K 17/08

Метки: дифференциального, калориметра, реакционный, сосуд

...Поршень состоит из чашеобразной манжеты, выполненной из химически стойкой пластмассы, например фторолона, причем ее диаметр меньше диаметра цилиндрической камеры на 0,1 - 0,5 лм. Манжета 2 с помощью гайки 8 при. жимается к основанию 4. Внутри втулки б, связанной резьбой с прижимной гайкой 3, коаксиально с ней расположен стержень б, жестко связанный с основавием 4. Втулка 5 уплотнена относительно стержня б сальниковым уплотнением 7, а относительно крышки камеры 1 - сальниковым уплотнением 8. С целью исключенйя проворачива ния прижимной гайки 8, она установлена на направляющих штифтах 9, Между стержнем б и втулкой б установлен фиксатор 10, предотвращающий их взаимное продольное перемещение. Вращением втулки 5 прижимают гайкой 3 манжету 2...

Номер патента: 716777

Опубликовано: 25.02.1980

Авторы: Игнатов, Осокин, Щербань

МПК: B23Q 3/155

Метки: автоматической, инструмента, смены

...устройства.Корпус 1 устройства может поворачнзаться относительно оси 2 и снабжен механизмом поворота, выполненным 20 в виде штанги 3, связанной осью 4с рычагом 5. В корпусе 1 размещен кулачковый привод, состоящий,иэ поворачивающегося от гидроцилиндра черезчервячную передачу барабанного кулач ка б с профильными канавками, воздействующими на пальцы 7, 8 подвижних в осевом направлении штанг 9 н10 н палец 11 штанги 3 механизма поворота корпуса 1. Штанга 9 несет на 30 конце кронштейн 12 с закрепленным на716777 мента, установленным с возможно:тьюповорота и поступательного перемещения при взаимодействии пальцев штангс соответствующими им профильнымиКанавками, кулачкового барабана, о тл и ч а ю щ е е с я тем, что, с целью повышения надежчости...

Номер патента: 714656

Опубликовано: 05.02.1980

Авторы: Осокин, Фомичев

МПК: H04N 7/16

Метки: кодирования, сигнала, телевизионного

...первый или второй ключ 3или 4 открыт. Управление первым и вторым ключами 3 и 4 производится цепьюиз триггера 6, на счетный вход которого 25поступают импульсы с генератора синхроимпульсов 5, элементов И-НЕ 8, 9 иэлемента ИЛИ-НЕ 7, На вход элементаИЛИ-НЕ 7 поступают гасящие импульсыстрок и кадров. На выходе элемента 30ИЛИ-НЕ 7 логическая единица будет только в случае, когда на входы не поступаютгасящие импульсы. В остальных случаяхна выходе будет логический "О". Еслина первый вход первого. элемента И-НЕ 8 35поступает с триггера 6 логическая "1,то в отсутствии гасящих импульсов навыходе первого элемента И-НЕ 8 будетлогический "О". Следовательно, второйключ 4 будет закрыт, Логический "О"поступает на второй элемент И-НЕ 9, свыхода которого...

Номер патента: 713799

Опубликовано: 05.02.1980

Авторы: Мешорер, Мизев, Осокин

МПК: B65G 61/00

Метки: выдачи, грузов, длинномерных, поштучной, разобщения

...- до боковой стенки 1 бункера. Внутри бункера у передней стенки 3 установлена с наклоном к стенке 2 балка 11, Балка 11 прикреплена одним концом к стенке 1, а другим - к днищу 4. На стенке 2 бункера перпендикулярно его нродоль 713799ной оси шарнирно посредством оси 12 установлена наклонная балка 13 упорного приспособления. Балка 13 установлена наклонно к горизонту с возможностью поворота в вертикальной плоскости и образует в исходном положении вместе со щитом 14, закрепленным снаружи стенки 2, общую наклонную плоскость.Устройство работает следующим образом.Пакет деревьев укладывают на эстакаду 6. Растаскивателями 7 и 8 пачка деревьев или ее часть захватывается и надвигается иа отсекатель 9. При прохождении призматического отсекателя...

Номер патента: 710676

Опубликовано: 25.01.1980

Авторы: Келлер, Коробов, Лопатнева, Лубяницкий, Максимов, Осокин, Самолетов, Слонимский, Чекрыжевский, Шапиро

МПК: B08B 3/12

Метки: ультразвуковой

...фиг. 4 - становка в плане, Внутренняяванна в которой устацовлсна с возможностью перемещения в направлении распространения УЗ Волны; на фиг. 5установка, вид сбоку, в которой борта внутренней ванны выполнены разновысокими,Сплошными стрелкамифиг, 1 - 4) показано направление прямых УЗ волн, пунктирными - Отра 1 кенных. На фиг. 5 стрелкамиопоказано направление движения рабочеи жидкости.Установка состоит из иар,жной ванны 1внутрь которой помещена ванна 2, стенкк 3 которой, расположенные фронтально излучателю 4, выполнены из звукопроводимсго материала, например, нержавеющей стали, 15Отитана и т. д, толщиной 0,О 1 мм. Вукопроводимыми стенками 1:1 Огут быть, как борта, так и дно ванны. УЗ излучатели 4 помецены в наружную (фиг, 1) или внутреннюю...

Номер патента: 709950

Опубликовано: 15.01.1980

Авторы: Осокин, Шахов

МПК: G01C 19/24

Метки: подвес, электромагнитный

...перегрузокротор 1 подвеса перемещается, вызывая изменение емкостей образованныхрабочими поверхностями магнитопроводов 3 и ротора 1, включенных в резонансную схему последовательно сдемпфирующими контурами 10, катушками индуктивности 8 и сопротивлениями 9 к источнику перзменного тока5. При этом происходит перераспределЕние электрических потенциалов магнитопроводов З,являющихся одновременноэлектродами,создающими электростатические силывоздействующие на ротор.Электростатические силы притяжения электродов центрируют ротор,увеличиваяеь-состороны электродов с большим зазороми уменьшаясь с противоположной стороны за счет настройки рабочей точки подвеса на соответствующем склоне резонансной характеристики,Иентрирование ротора...

Номер патента: 707870

Опубликовано: 05.01.1980

Авторы: Мизев, Осокин

МПК: B65G 57/18

Метки: выдачи, грузов, длинномерных, поштучной, разобщения

...1 и разгрузочно-растаскивающий механизм 2. Эстакада 1 имеет разобщительную призму 3, шнековый разделитель 4 вершин и транспортер 5,оборудованный траверсами б с клиновидными захватами 7, имеющими в качестве рабочего органа два расходящихся лезвия 8 и установленными на траверсе 5 с воэможностью поворота вокруг оси 9. На расходящихся лезвиях 8 установлены щупы 10.Устройство работает следующим образом.Пачку деревьев краном илн разгрузочно-растаскивающим механизмом 2 укладывают на эстакаду 1. Затем механизмом 2 отделяют от пачки часть деревьев и подвигают их на разобщительную призму 3; с которой комель дерева, лежащего первым, падает на транспортер 5. Щупы 10 ориентируют клиновидный захват 7 траверсы б по стволу дерева, При...

Номер патента: 704788

Опубликовано: 25.12.1979

Авторы: Мизев, Осокин

МПК: B27L 1/00

Метки: деревьев, обрезки, поваленных, стволов, сучьев

...кромки 11 являются ограничителями глубины резания.После обработки сортимент сбрасывается со шнековых барабанов, затемцикл повторяетсяУстройство для обрезки сучьев со стволов поваленных деревьев, включаюцее раму, срезаюший рабочий орган в виде спаренных барабанов, на которых по винтовой линии установлены сменные режушие элементы, механизмы подачи и поворота дерева вокруг оси, о т л и ч а ю щ е е с ятем, что, с целью обеспечения окорки ствола в процессе обрезки сучьев,сменные режушие элементы расположены на барабанах в шахматном порядке.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРО Р 532526, кл. В 27 Ь 1/00, 1976,2. Авторское свидетельство СССРР 548422, кл. В 27 Ь 1/00, 1977,3. Авторское...

Номер патента: 702180

Опубликовано: 05.12.1979

Авторы: Вавилов, Дмитриев, Осокин, Смирницкий

МПК: E21D 17/10

Метки: перекрытием, соединения, стойки

...с рукояткой и сегментными выступами длявзаимодействия с выступами надстоечной опоры, а фиксируюций элемент - в виде защелки, закрепленной на перекрытии.На фиг.1 изображен общий вид соединения стойки с перекрытием; на фиг.2-сечение А-А фиг.1; на Фиг.3 - замковый элемент - втулка с сегментнымивыступами,Устройство состоит изперекрытия1 с надстоечной опорой 2, снабженнойопорными выСтупами 3.В проеме 4 перекрытия 1 размещена опорная головка5 стойки б. Поворотная втулка 7,. снабженная сегментными выступами 8, размещена на опорной головке 5. К нижней части втулки 7 прикреплена рукоятка 9, фиксируемая защелкой 10,Соединение перекрытия 1 со стойкойб производится при наличии контактаопорной головки 5.стойки б со сферической поверхностью...

Номер патента: 700792

Опубликовано: 30.11.1979

Авторы: Жарков, Осокин

МПК: G01M 1/30

Метки: балансировки, кругов, шлифовальных

...действия капиллярных сил всасывается в поры круга. Привращении круга ча жидкость действует центробежная сила, в результате на частицу жидкос700792 4планшайбой 1. При работе шлифовального круга 2 дисбаланс, вызванный поглощением смазочно охлаждающей жидкости материалом шлифовального круга, корректируют продувкойсжатым воздухом под давлением 4 - 6 кг/смчерез сопло 7, крышку 6, систему каналов 3и материал шлифовального крута 2.Предлагаемый способ позволяет упроститьпроцесс балансировки при работе шлифоваль 10 ного круга в условиях подачи смазочно-охлаждающей жидкости и повысить стойкостькруга эа счет вытеснения отходов шлифованияиз пор в его материале,3ти, находящуюся в порах шлифовального круга, действуют в направлении к центру...

Номер патента: 692794

Опубликовано: 25.10.1979

Авторы: Власова, Иващенко, Карнаухов, Михальченков, Осокин, Тимашев, Хавин

МПК: C04B 7/35

Метки: клинкера, портландцементного, смесь, сырьевая

...компонентов, вес, % МЕГ 2 Карбонат- Алюмосили- Желе- Мед-Отношениеный ком- катный зистый ный 2 п/Сс, вес.1,понент компонент пла- шлаквень смеси 1450 1400 5 4 0,34/0,057/1 21 0,43 5 4 4 8 3 10 21 0,31 0,23 12 нет нет 0,212 7,8 нет нет 0,015/0,015=1/3 не опре- деляли 1 при обжиге при 1680 С пень завершения реакций клинкерообразования контролируют по содержанию СаО св. в полученных спеках,определение которой проводят этилово-глицератным методом.Результаты химического анализаиспользуемых шлаков приведены втабл.2,Из полученных смесей прессуют при удельном давлении 300 кгс/см 2 образцы - цилиндры диаметром 30 мм,ивысотой 30 мм, которые предваритеЛьно цекарбонизируют в муеле при 1000 Сь в течение 10 мин, а затем обжигают в селитовой печи...

Номер патента: 692640

Опубликовано: 25.10.1979

Авторы: Коробов, Лубяницкий, Осокин, Самолетов

МПК: B08B 3/06

Метки: жидкостной

...желоба выполнено в его боковой стенке, обращенной в сторону вращения, а противоположная стенка примыкает к внутренней боковой поверхности барабана.Такое выполнение позволяет улуч"шить условия кантования деталей в установке в процессе их обработки, поскольку можно исключить выступы набоковой поверхности барабана или значительно снизить их высоту (до раз"мера, меньшего поперечного размераобрабатываемой детали). В последнемслучае выступы служат уже не длятранспортирования деталей, а для ихворошения, что также улучщает условия обработки.Кроме того, в установке разгрузочный к онец к аждого предыдущего в направлении движения деталей желобарасположен за стенкой последующего желоба, примыкающей к внутренней боковой поверхности барабана....

Номер патента: 691846

Опубликовано: 15.10.1979

Авторы: Богачев, Волчков, Вольперт, Геворкян, Дычаковский, Иванова, Михайлов, Осокин, Потемкин, Страутманис, Сулицкий, Таланцев, Тулуевский

МПК: G06F 7/00

Метки: вычислительной, однородной, среды, ячейка

...команды вводится через настроечныйвход ячейки 27 последовательно разряд за разрядом в регистр команд 3 по сигналу разрешения ввода программы, подаваемому на на 55строечный вход 28,Настроечный выход ячейки 29. обеспечиваетвозможность последовательного соединения 691846 4регистров команд 3 в ОВС. По окончании синала, разрешающего ввод программы, код команды запоминается в регистре команд 3, врезультате чего с этого момента времени ячейка переходит в режим выполнения операций.Дешифратор 4 (схемы И), вход которогосоединен с регистром команд 3, а выход - сарифметико-логическим элементом 1, настраивает его на выполнение операции согласнокоду операций в первой группе выходов регистра команд 23,При наличии логической "Г на первом управляющем...

Номер патента: 690452

Опубликовано: 05.10.1979

Авторы: Бажина, Каратаев, Комиссаров, Корнеев, Осокин, Песков

МПК: G05D 3/00

Метки: горизонтирования, механизма, платформы, подъемного, самоходной

...ц,й фот(р 3(); 3 кцроля освстгеля 41. ч(3 гц) (,1, (нп От )3(с 42 (. р(зи(."орох .СС 1- Т(.ЛЯ цс)11)5 Ж(.цц 51 -13, (И 1)ясЬИЫ) ВХО 0)1 44, вхолО)1 .1 Итдци 40, Выхо 1051 46, цсць 4 ЦО.сдс 1 И .ИЦс 15 с ЦЯ УПРс 1 В,1(.1(ИС Ц 0.1 СХ 1 ЦЫХчехяци счоч.Улройство работает слелуюшич образом, Г 1 ослсстацовки исполнительных чехацизчВ 1. 2, 3, 4 ця гру)г цри лост.жсциц В ги.рос ил счс ис)н, цитсльцы х чсхяцизчоц )с 1.(сЦ 1010,1 сп 3,1 СЦИЯ ( 3 Кс)Ж,)011 ИСЦОГ(Ц 1 ТСГЬ.НОЧ ЧСХНИЗ сС) рябОтаЮт ВСЕ датЧИКИ ЛаВ- леция 5, 6 7, 8 и включают реле питания 19, которое подает сигнал нд вхолитания 45 усилителя фототока 42, ца осветитель 41 и ца вхол преобразователя 20. В случае наклона платформы, например, вперед и вправо одновременно датчики 14 и 16...

Номер патента: 687058

Опубликовано: 25.09.1979

Авторы: Богданова, Бушин, Горшков, Осокин, Павлов, Степанова, Фельдблюм

МПК: C07C 7/08

Метки: бутан-бутеновых, разделения, смесей

...в десорбци" онную колонку, имеющую 20 тарелок,температура верха колонны 35 фС. Десорбированные углеводороды имеют следующий состав, вес.:Н-Бутан 0,5Изобутен 48,61-бутен 0,5Транс-бутен 29,4Цис-бутен 21,0Количество углеводородов 1, 1 кг/час. Десорбированный экстрагент возвраща-ют в колонну экстрактивной ректификации. Десорбированные углеводородыкомприщруют и направляют в колоннуректификации, имеющую 110 тарелок. Температура верха колонны 50 С, Флегмовое число 5. С верха колонны отбирают 99 изобутена в количестве0,53 кг/час.Бутеновую фракцию отделяют от ГМФА в колонне, имеющей 10 тарелок, Температура верха колонны составляет 50 С, температура куба 70 С.С верха колонны отбирают бутеновуюфракцию, содержащую 0,005 вес. ГМФА,в количестве...

Номер патента: 679390

Опубликовано: 15.08.1979

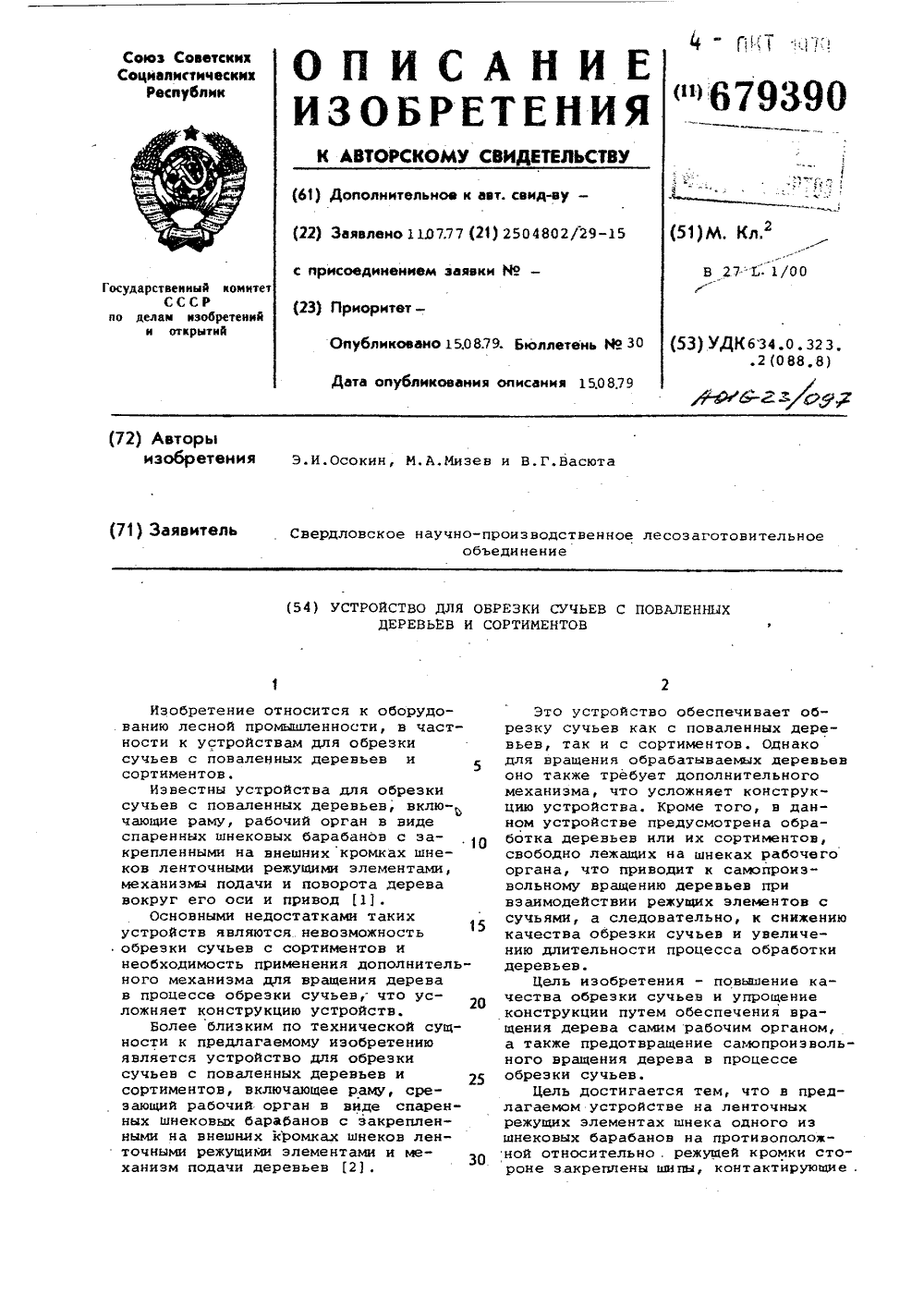

Авторы: Васюта, Мизев, Осокин

МПК: B27L 1/00

Метки: деревьев, обрезки, поваленных, сортиментов, сучьев

...фиг.2 - узел 1 на фиг,1; на фиг.3 - узел 11 на фиг.2; на фиг.4 - разрез . А-А на фиг.3. ф Устройство содержит раму 1 и установленный на ней срезающий рабочий орган, выполненный в виде спаренных шнековых барабанов 2 и 3 с режущими ленточными элементами 4 на внешних кромках шнеков. На режущих элементах 4 шнекового барабана 3 со стороны, противоположной режущей кромке, закреплены шипы 5, выполненные за одно целое с винтами 6 крепления ленточных режущих элементов 4 так, что их вершины в работе контактируют со стволом обрабатываемого дерева, Устройство снабжено механизмом подачи деревьев, выполненным в виде поперечного транспортера 7 и питателя 8 для поштучной выдачи деревьев и сортиментов на рабочий орган. На раме 1 с одного торца шнековых...

Номер патента: 673356

Опубликовано: 15.07.1979

Авторы: Журбин, Кузьмин, Осокин

МПК: B21D 43/04

Метки: заготовок, подачи

...захватные губки 5, подпружиненные одна относительно другойпружиной б.Захватные губки 5 расположены вкорпусе, выполненном в виде стакана7 с отверстием в дне для прохода штока 3. На стакане 7 со стороны, противоположной дну, закреплен диск 8 с центральным конусным отверстием для прохода захватных губок 5. Коничесая поверхность отверстия взаимодейтвует с захватными губками 5.673356 Формула изобретения вериг ЦНИИПИ Заказ 3971/9 Тираж 1033 Подпис Филиал ППП Патент, г. ужгород, ул. Проектная,4 Заготовка 10 досылается до упора14, закрепленного в штампе, Под действием привода 13 каретка 2 перемещается вправо и перемещает стакан 7с захватными губками 5. При этомупоры 9 воздействуют на заготовку 10,стакан 7 перемещается влево, а захватные губки...
