Роликодержатель моталки горячей полосы

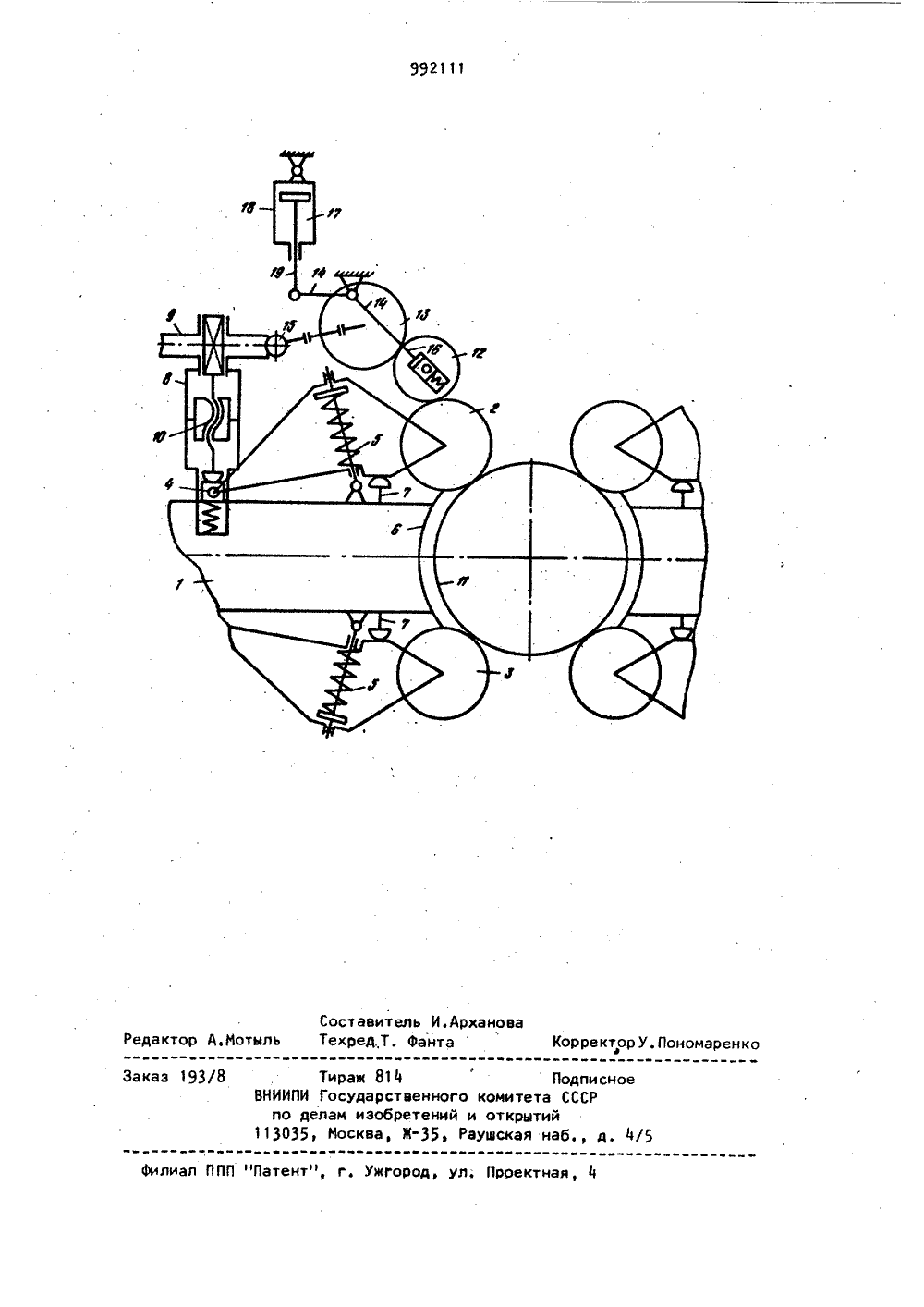

О П И С А Н И Ец 992111ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Санов СфветскикСфциаяистическикРесиубпи(51)М, Кл. В 21 С 47/34 Гвсуааустааа 4 квинтет ВСьР ав аман вафвретеикв и вткфытнВ(54) РОЛИКОДЕРИАТЕЛЬ МОТАЛКИ ГОРЯЧЕЙ ПОЛОСЙ1Изобретение относится к обработке металлов давлением и, в частности, может быть использовано в роликобврабанных моталках широкополосных станов горячей прокатки.Известен роликодержатель моталок 5 горячей полосы, содержащий кассету, прикрепленный к торцу кассеты направляющий элемент дпя полосы, имеющий цилиндрическую наружную поверхность, подвески, связанные с кассетой посред- ством шарнирных опор, пружиненные амортизаторы, упоры, Формирующие ролики, шарнирно установленные на подвесках 1.Недостаток устройства - отсутствие возможности регулировки положения подвесок шарнирных опор с Формирующими роликами при работающей моталке. Такая регулировка необходима, так как от вибраций и ударов подвески об упоры происходит неравномерная выработка упоров, расположенных с раз ных сторон подвески, что приводит к 2перекосу оси Формирующего ролика. Перекос оси Формирующего ролика вызывает при .намотке рулона появление телескопичности его витков, Устранение телескопичности производят после снятия рулона с барабана моталки, т.е. требуется дополнительная операция дпя придания рулону качественного вида, что снижает производительность операций по переработке рулона и при. водит при этом к снижению качества смотанного в рулон металла.Известен также роликодержатель моталки горячей полосы, содержащий кассету с направляющим элементом для полосы, связанные с кассетой посредством шарнирных опор и упоров подвески с Фррмирующими роликами и амортизаторами, установленными с возможностью взаимодействия с подвесками, а также механизмы для перемещения шар. нирной опоры, связанные с приводами и содержащие червячную и винтовую передачи 1,21.3 99211В эпом устройстве осуществлена не.зависимая регулировка каждой опорыподвески роликодержателя, что позволяет ликвидировать появление телескопичности рулона. 5Однако роликодержатель вместе сприводом и механизмом для перемещения шарнирной опоры находятся в исключительно неблагоприятных условияхработы: обильные потоки воды для охлаждения формирующих роликов, окалина, высокая температура от наматываемой полосы приводят к частым выходам из строя электродвигателя, являющегося приводом механизма для перемещения шарнирной опоры, Замена этого электродвигателя оцень неудобнаи требует остановки моталки, что снижает ее производительность.Цель изобретения - повышение на 20дежности работы роликодержателя,Указанная цель достигается тем,что в роликодержателе моталки горячейполосы, содержащем кассету с направляющими элементами для полосы, связанные с кассетой посредством шарнирных опор и упоров подвески с формирующими роликами и амортизаторами,установленными с возможностью взаимо 1действия с подвесками, а также механизмы для перемещения. шарнирной опоры, связанные с приводами и содержащие червячную и винтовую передачи,каждый механизм перемещения шарнирной опоры выполнен в виде двух роликов, один из которых установлен стационарно и кинематически связан с червяком червячной передачи, и двуплечего рычага, одно плечо которого шарнирно связано с приводом, а второй40ролик установлен на другом его плецес возможностью взаимодействия с однимиз формируЮщих и стационарно установленным роликамы,Привод механизма перемещения шарнир.нои опоры выполнен в виде силовогоч45цилиндра, корпус которого шарнирнозакреплен на кассете, а шток шарнирносвязан с одним из плеч двуплечего рычага.На чертеже схематически изображенроликодержатель моталки горячей полосыРоликодержатель моталки горячейполосы состоит из кассеты 1, несущейформирующие ролики 2 и 3, шарнирнозакрепленные на концах индивидуальнокачающихся подвесок шарнирных опор чи встроенных в гнездах подвески пру 1 4жин амортизаторов 5 и направляющих элементов для полосы 6, упоров 7, механизма 8 для перемещения шарнирных опор подвесок, причем механизм для регулировки выполнен в виде червячной 9 и винтовой 10 передач. Намотка полосы производится на барабан 11.Механизм для перемещения шарнирной опоры выполнен в виде двух роликов 12 и 13 двуплечего рычага 11, Приэтом ролик 13 установлен стационарнои кинематически связан с червяком 15 червячной передачи 9, а второй ролик12 установлен на одном плече 1 б двуплечего рычага 14 с возможностью взаимодействия с формирующим роликом 2 и стационарно установленным роликом 13. Привод 17 механизма перемещенияшарнирной опоры выполнен в виде пневмоцилиндра, корпус 18 которого шарнирно закреплен на кассете 1, а шток19 шарнирно соединен с одним из плеч,двуплечего рычага 1 ч,Роликодержатель моталки горячей по.лосы работает следующим образом,При намотке полосы на барабан 11 Формирующие ролики 2 и 3 за счет пружин амортизатора 5 постоянно поджимаются к наматываемой полосе, Чтобыпредотвратить образование телескопичности наматываемого рулона осуществляют регулировку положения оси формирующих роликов 2 и 3 за счет перемещения шарнирных опор 4, Перемещение шарнирной опоры 4 осуществляют включением пневмоцилиндра 17, который своим штоком 19 поворачивает двуплечий рычаг 1 ч и вводит ролик 12 в контакт с формирующим роликом 2 и стационарно установленным роликом 13. За счет силы трения вращение от формирующего ролика 2 передается ролику 12 и ролику 13 и от последнего червяку 15 червячной передачи 9 от которой вращение передачи на винтовой передачи 10, Винт своей шаровой пятой воздействует на шарнирную опору 1 подвески формирующего ролика. При этом выправляется положение оси формирующего ролика, при котором достигается ликвидация телескопичности рулона,Выполнение привода механизма для перемещения шарнирной опоры в виде двух роликов, один иэ которых кинематически связан с червяком червячной передачи, а второй установлен на одном из плеч поворотного двуплече-го рычага, позволяет повысить надеж5 9921 ность работы устройства, так как не требуется дополнительного привода, а позволяет осуществить дистанционную регулировку положения опор под" вески формирующихроликов за счет при- з жатия ролика, установленного, на поворотном рычаге, к формирующему ролику и стационарно установленному ролику. При этом вращение от формирующего ролика за счет сил трения переда ется на ролик, установленный на одном из плеч двуплечего рычага изатем на стационарно установленный ролик и через кинематическую связь на червяк червячной передачи механизма для пере 1 у мещения шарнирной опоры. формула изобретения201, Роликодержатель моталки горячей полосы, содержащий кассету с направляющими элементами для полосы, связанные с кассетой посредством шарнирных опор и упоров подвески с формирующими ЭЭ роликами и амортизаторами, установленными с воэможностью взаимодействия с подвесками, а также механизмы для перемещения шарнирной опоры, связан" 6ные с приводами и содержащие червяч"ную и винтовую передачи, о т л ич а а щ и й с я тем, что, сцельюповышения надежности. работы роликодержателя, каждый механизм перемещенияшарнирной опоры выполнен в виде двухроликов, один иэ которых установленстационарно и кинематически связан счервяком червячной передачи,и двуплечего рычага, одно плечо которого шарнирно связано с приводом, а второйролик установлен на другом его плече.с возможностью взаимодействия с одним из формирующих и стационарно ус"тановленным роликами.2. Роликодержатель по и. 1, о тл и ч а ю щ и й с я тем, что привод мвханизма перемещения шарнирнойопоры выполнен в виде силового цилиндра, корпус которого шарнирно закреплен на кассете; а шток шарнирно свя-,зан с одним из плеч двуплечего рычага.Источники информации,принятые во внимание при экспертизе1, Авторское сведетельство СССРМ 331836, кл. В 21 С Й 7/ЗМ, 1972.2, Авторское свидетельство СССРй 721152, кл. В 21 С Й 7/ЗЙ, 1978992111 Подписого комитета СССРий и открытий, Рауаская наб., д каэ 19 юефилиал П Патент",Редактор А.Мо Составитель И.Арханова ТехредТ. фанта Тираж 814 НИИПИ Государствен по делам изобрете 13035, Москва, Жород, ул. Проектн екторУ.Пономаренк
