Модельная оснастка для изготовления разовых форм
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

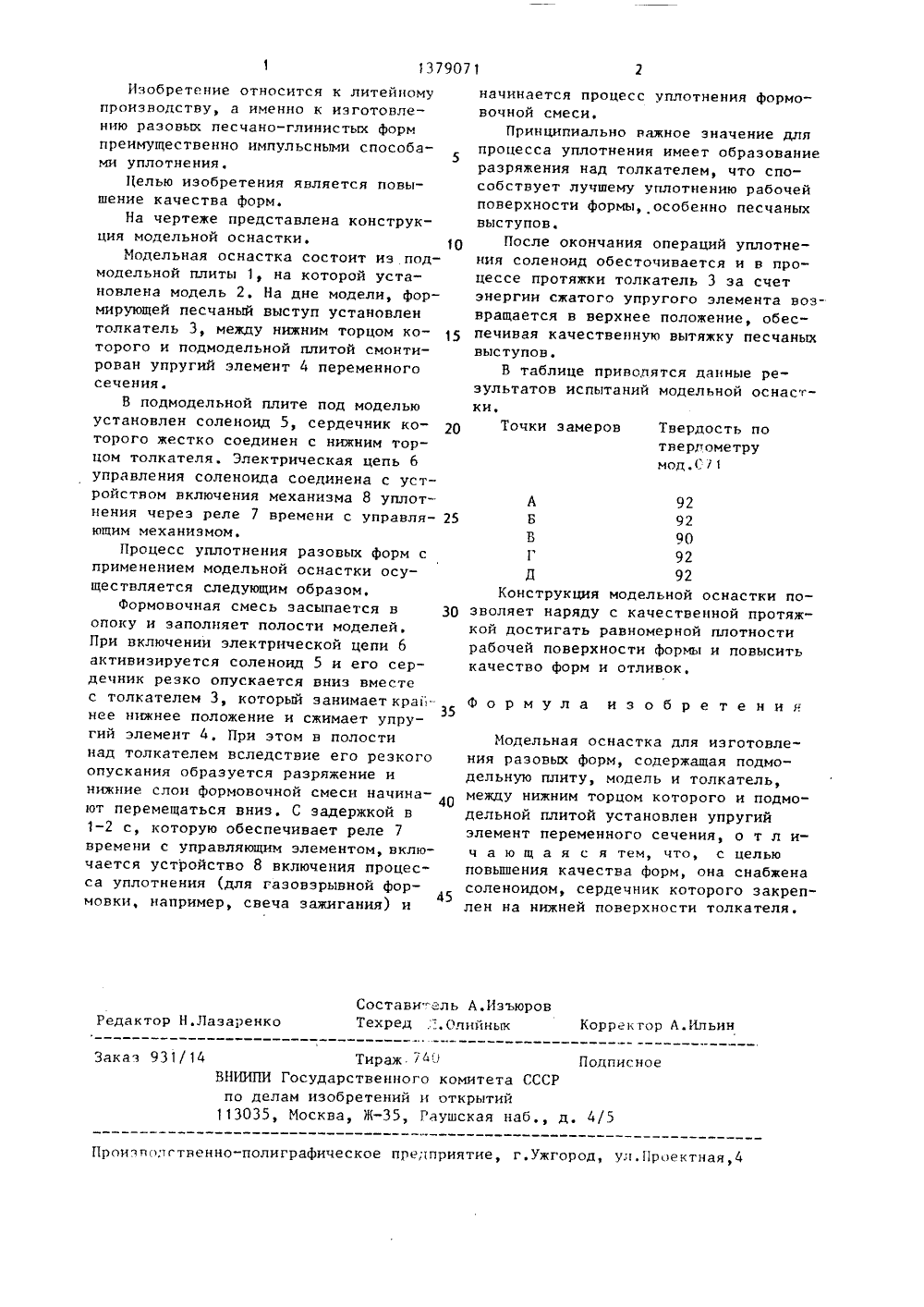

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН ЯО 51)4 В 22 С 7/О ПИСАН ЕН ПЬСТВ В 9омобильный завод 1.Чикунов,иян, Б.Г.Голдин ССС 73. видетель 22 С 7/О ИЗГОТОВ СНАСРМ(54) МОЛЕЛЬНАЯЛЕНИЯ РАЗОВЫХ 57 Иэобретени осится к ли жет использопроизводст я при изго овлении отливок в ват сыр инистых формах,есчано ГОСУДАРСТВЕННЫИ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ К АВТОРСКОМУ СВИ(56) Авторское сМф 371010, кл, В изобретения - повьппение качестваформ. Модельная оснастка содержитподмодельную плиту 1, модель 2. Нацне модели, формирующей песчаный выступ, установлен толкатель 3, междунижним торцом которого и подмодельнойплитой установлен упругий элемент 4переменного сечения. Под моделью установлен соленоид 5, сердечник которого жестко соединен с нижним торцомтолкателя.Электрическая цепь 6 управления соленоида соединена с устройством 8включения механизма уплотнения черезреле времени с управляющим механизмом. Изобретение позволяет наряду скачественной протяжкой песчаных выступов достигать равномерной плотности рабочей поверхности формы. 1 табл1379071 Твердость потверпометрумод.07 Состави"=ль А.Иэъюров Техред ,:.,Олийнык Редактор Н.Лазаренко Коррекгор А,Ильин Тираж 740ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Заказ 931/14 Подписное Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4 Изобретение относится к литейному производству, а именно к изготовлению разовых песчано-глинистых форм преимущественно импульсными способа 5 ми уплотнения1 елью изобретения является повышение качества форм.На чертеже представлена конструкция модельной оснастки, 1 ОМодельная оснастка состоит из подмодельной плиты 1, на которой установлена модель 2. На дне модели, формирующей песчаный выступ установлен толкатель 3, между нижним торцом которого и подмодельной плитой смонтирован упругий элемент 4 переменного сечения.В подмодельной плите под моделью установлен соленоид 5, сердечник которого жестко соединен с нижним торцом толкателя. Электрическая цепь 6 управления соленоида соединена с устройством включения механизма 8 уплотнения через реле 7 времени с упранля ющим механизмом.Процесс уплотнения разовых форм с применением модельной оснастки осуществляется следующим образом,Формовочная смесь засыпается в 3 О опоку и заполняет полости моделей. При включении электрической цепи 6 активизируется соленоид 5 и его сердечник резко опускается вниз вместе с толкателем 3, который занимает край - нее нижнее положение и сжимает упру 35 гий элемент 4, При этом в полости над толкателем вследствие его резкого опускания образуется разрлжение и нижние слои формовочной смеси начина ют перемещаться вниз. С задержкой в 1-2 с, которую обеспечинает реле 7 времени с управляющим элементом, включается устройство 8 включения процесса уплотнения (для газовзрывной формовки, например, свеча зажигания) и45 начинается процесс уплотнения формовочной смеси.Принципиально важное значение для процесса уплотнения имеет образование разряжения над толкателем, что способствует лучшему уплотнению рабочей поверхности формы, особенно песчаных выступов.После окончания операций уплотнения соленоид обесточивается и н процессе протяжки толкатель 3 эа счет энергии сжатого упругого элемента нозвращается в верхнее положение, обеспечивая качественную вытяжку песчаных выступон.В таблице приводятся данные результатов испытаний модельной оснастки,Точки замеров А 92Б 92Б 90Г 92д 92Конструкция модельной оснастки позволяет наряду с качественной протяжкой достигать равномерной плотности рабочей поверхности формы и повысить качество форм и отливок,Формула и з о б р е т е н и я Модельная оснастка для изготовления разовых форм, содержащая подмодельную плиту, модель и толкатель, между нижним торцом которого и подмодельной плитой установлен упругий элемент переменного сечения, о т л ич а ю щ а я с я тем, что, с целью повышения качества форм, она снабжена соленоидом, сердечник которого закреплен на нижней поверхности толкателя
СмотретьЗаявка
4069856, 07.03.1986
МОСКОВСКИЙ АВТОМОБИЛЬНЫЙ ЗАВОД ИМ. И. А. ЛИХАЧЕВА
ОРЛОВ ГЕОРГИЙ МИХАЙЛОВИЧ, ЧИКУНОВ ВЛАДИМИР МАТВЕЕВИЧ, СКИРДОВ АЛЕКСАНДР НИКОЛАЕВИЧ, КИЯН ЭДУАРД ФЕДОРОВИЧ, ГОЛДИН БОРИС ГРИГОРЬЕВИЧ, УВАРОВ АЛЕКСЕЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: B22C 7/04
Метки: модельная, оснастка, разовых, форм
Опубликовано: 07.03.1988
Код ссылки
