Номер патента: 906552

Опубликовано: 23.02.1982

Автор: Мохов

МПК: A61B 17/322

Метки: демукозатор

...что в демукозаторе, -содержащем пластину с продольным пазом, рукояткой и фиксаторами, пластина выполнена плоской и снабжена подвижной в продольном направлении кареткой с перфорированным валком, имеюшим возможность вращения вокруг его продольной оси, которая перпендикулярна продольной оси пластины и параллельна ее плоскости. Фиксаторы выполнены в виде выступов на боковых сторонах пластины,Демукозатор имеет съемные зажимы.На чертеже изображен .демукозатор, обший вид. на брыжейке проводят ы 1, размешают на ней, о противобрыжеечному т слизистой наружу, с ксируют к выступам физистую с подслиз истой сегмента на небольшом ют от серозно-мышечнойспособом и фиксируют 6, продевая нити через906552 формула изобретения СоставТехредТираж 7И...

Номер патента: 903287

Опубликовано: 07.02.1982

Автор: Мохов

МПК: B66C 23/90

Метки: гибкой, динамического, затяжкой, испытания, крана, стрелового, стрелы

...3 стрелового полиспаста, пришвартован к плавучему крану 4 - дополнительному грузо- подъемному механизму, с грузовой подвеской 5 которого соединена стрела 2 посредством разобщающего устройства 6.Способ реализуется следующим образом.Испытываемый плавкран 1 пришвартовывает лагом по отношению к носовому транцу крана 4. Стрелу 2 крана 1 при помощи разобщенного устройства 6 застропливают на подвеску 5 крана 4 и отклоняют (поднимают) вверх на угол Ьс,равный динамическому углу подскока стрелы, например при обрыве груза, Канаты 3 стрелового полиспаста при этом послабляются. После чего осуществляют мгновенный сброс стрелы 2 на канаты 3 при помощи разобщающего устройства любой известной конструкции.Аналогичным образом поступают и при имитации...

Номер патента: 902301

Опубликовано: 30.01.1982

Авторы: Мазуро, Мохов

МПК: H04L 27/233

Метки: демодулятор, квазикогерентный, фазовый, цифровой

...делителяс инверсным выходом последнего триг" гера блока 9 обеспечивает необходимый фазовый сдвиг опорного колебания по отношению к Фазовым состоя" ниям сигнала. Этим обеспециваетсв защитный ьртервал Ь 5, равный при ФТ, - при ДФТ и т.д. (т.е. при фазовои телеграфии и двойной фазовой телеграфии).Генератор 4 тактовых импульсов выдает импульсы с частотой 2 Г, положение которых соответствует средней части посылокНа выходе Формирователя 6 возникает один синхроимпульс за посылку примерно в средней ее части, причем временное положение синхроимпульса соответствует моменту появления импульса сигнала на выходе Формирователя 1 импульсов сигнала. В момент возникновения синхроимпульса состояние триггеров блока 9 может отличаться от исходного. Это...

Номер патента: 901579

Опубликовано: 30.01.1982

Авторы: Атманских, Зорин, Мохов, Светлаков

МПК: E21F 15/08

Метки: закладочный, трубопровод

...в трубопровод, выполненного в виде эластичной пневматическойзаслонки 4 (эластичный элемент), Последнийвыполнен в виде отрезка эластичной (резиновой) трубы, края которой закреплены навнутренней стенке трубопровода 1. Для изменения величины проходного отверстия 5 Опространство между стенками средней частиэластичного отрезка трубы 4 и трубопроводасообщено через регулятор б давления систочником сжатого воздуха, С целью увеличения срока службы заслонки ее эластичныйэлемент армируют,Закладочный трубопровод работает следую.щим образом.Смесь из смесителя закладочной установкипоступает через воронку 3 в вертикальныйстав трубопровода 1 и перемещается в направлении эластичного элемента 4. Проходя черезэластичный элемент лоток смеси...

Номер патента: 882831

Опубликовано: 23.11.1981

Авторы: Буракин, Кутняков, Мартемьянов, Мохов, Шебунин

МПК: B63C 3/04

Метки: воду, корпуса, плавучих, сооружений, спуска, частей

...устройство, общий вид; на фиг. 2 - момент стыкования частей корпуса; на фиг. 3 снабжена опорной ем 6, соединенныхи гидравлической иловым цилиндром, площадкой 5 и ос 9, На указанной новлены талрепыО,на тележке с воз-, круг своей средней882831 формула изобретения 4 Оиг. 3 Составитель Б. Даньш Техред А. Бойкас Тираж 492дарственйого комитет изобретений и откры Ж - -35, Раушская на нт, г. Ужгород, ул. нКоррПодиСССтийб., д.Проек ктор Г. Огсное ая, 4 мощью стяжки-распорки 8 с силовым ци. линдром после отдачи фиксации на угол, равный углу наклона другой части корпуса 12, находящейся на плаву, и фиксируют, Часть корпуса 11 с помощью косяковой те лежки 1, привода 3 и трособлочной системы 4 по наклонным рельсовым путям 2 приспускают к воде, а часть...

Номер патента: 879067

Опубликовано: 07.11.1981

Авторы: Зайченко, Мохов, Мухлаев, Редько

МПК: F15B 15/12

Метки: гидродвигатель, лопастной, неполноповоротный

...упора 2. На торцовых 10 и боковых 11 поверхностях каждого из полу- цилиндров 8 и 9 выполнена замкнутая канавка 12 под уплотнение 3, а диаметр ло пасти 7 ротора 6 меньше наружного диаметра ротора 6 на величину, равную толщине стенки 13 каждого из полуцилнндров 8 и 9.Ширина лопасти 7 превышает рабочий 25 ход ротора 6 на величину, равную расстоянию между канавками 12 под уплотнение 3 на полуцнлиндрах 8 и 9. Уплотнение 3 в канавках 12 состоит из резиновой манжеты 14 прямоугольного сечения и фторопластоз 0 вой манжеты 15.,6На полуцилиндры 8 и 9 после их установки на ротор 6 для предохранения от раскрытия стыков напрессовывается втулка 16.Ротор 6 установлен в подшипниках 17 и 18 и с торцов закрыт крышками 19. На конце ротора...

Номер патента: 863886

Опубликовано: 15.09.1981

Авторы: Байконуров, Кравченко, Кунакбаев, Малетин, Мельников, Мохов, Политаев

МПК: E21F 15/02

Метки: возведения, перемычки

...экрану, а третьяимеет обратный наклон к каркасу подуглом естественного откоса сгущеннойдо 6-8 см ОК СТРОЙЦНИЛа. Затем принаращивании высоты откоса (вала) увеличивается ширина боковых гранейпризьы. Когда высота основания (поперечного сечения) и ширина нижнейбоковой грани достигают размеров,при которых обеспечивается устойчивость переьычки, подачу смеси прекращают. После возведения переьычкии затвердевания смеси каркас переьычки демонтируют и используют повторно е Виброплитой и устройством длявиброобработки и торкретирования управляет оператор, который находитсявне пределов выработанного пространства;за каркасом переьычки. Виброплита и устройство для дозакладки,обладают положительной плавучестьюи остаются на поверхности закладочной смеси...

Номер патента: 862043

Опубликовано: 07.09.1981

Авторы: Мохов, Нехаевский, Смирнов

МПК: G01N 3/10

Метки: двухмерном, образца, пленочных, прибор, растяжении, физико-механических, характеристик

...прибора не включает всебя элементов, которые обеспечивают получение указанных характеристикЦелью изобретения является опре деление трещиностойкости пленочныхматериалов.Цель достигается тем, что приборснабжен устанавливаемой над образцом жесткой сферической диафрагмойс калиброванной щелевидной прорезью.На чертеже изображен прибор дляопределения Физико-механических характеристик пленочных материаловпри двухмерном растяжении образца.Прибор содержит основание 1 ввиде герметичной камеры 2 со штуцером 3 для подачи и выпуска воды иштуцером 4 с трубкой 5 для выпускавоздуха при заполнении камеры 2 водой. На основании 1 установлен механизм крепления образца 6, выполненный в виде накидной гайки 7, навинчиваемой на основание 1. Между...

Номер патента: 859675

Опубликовано: 30.08.1981

Авторы: Мохов, Шовин

МПК: F03C 4/00

Метки: гидродвигатель, неполноповоротный

...линиям воспринимаются иусилия от давления рабочей жидкости,подаваемой в полости 10 или 11 ивоздействующей на торцы крышек 5 и 6,обращенные в сторону втулок 7 и 8.Рабочая жидкость подводится в полости 1 О и 11 через каналы 12 и 13, а вполость 14 - по каналу 15 высокого давления.В корпусе 1 установлена обойма 16.Формула изобретения Неполноповоротный гидродвигатель 1содержащий корпус с неподвижным упором, размещенный внутри корпуса вал слопастью, крышки поджатые коническими втулками и гайкой, о т л и ч а ющ и й с я тем что с целью повыше 1 1ния КПД 1 торцовые поверхности крышек 1,обращенные в сторону втулок, выполненысферическими.Источники информации 1принятые во внимание при экспертизе1. Патент США Ф 3053236, кл, 92-125,опублик. 1962. 3...

Номер патента: 855608

Опубликовано: 15.08.1981

Авторы: Ангелов, Милованов, Мохов, Сырямкин

МПК: G05B 15/00

Метки: визуализации, зоны, рабочей, робота

...элемента б подается на входкоммутатора 8. Таким образом, если Щ /Р/ ) /Р 8 / или /х/ ) /х,(, /у/ ъ7 / У/ (зто означает либо попаданиев Йоле фзрения устройства другойдетали, например, в виде круга, имеющей другие характеристики участка 25 контура, либо исчезновение части детали из поля .зрения устройства),то информация на коммутатор 8 не поступает - точка, соответствующая данному изгибу контура, не воспроизвоЗо дится накопителем 9 информации. Наоснове априорной информации о размерах деталей (круглые, прямоугольные,треугольные и т.п,), хранящейся вблоке 3 памяти, в задатчике 22 сигналов управления формируется сигнало состоянии коммутатора 8. Для техизображений детали, когда представление иэображения детали в виде совокупности точек...

Номер патента: 852927

Опубликовано: 07.08.1981

Авторы: Афанасьева, Каркозов, Мохов, Николаев, Склярский, Соколов, Сурпина

МПК: C09J 3/16

Метки: клеевая, композиция

...при 400 дС за 1 ч потеря массы составляет 0,5.В качестве эпоксидных смол для приготовления композиций используют,например,диановую смолу ЭД(содержание эпоксидных групп 17,2) идиглицидиловый эфир резорцина, РЭС(содержание эпоксидных групп 35 Ъ),Композиции из ПАФКБ и эпоксидных .смол готовят при температуре 100120 оС, совмещая его с эпоксиднойсмолой при перемешивании.Отверждение составов проводят подвухступенчатому режиму. Сначала композицию подвергают нагреванию при150 ОС в течение 1 ч, затем поднимаюттемпературу до 180 оС, и нагреваниепродолжают еще 2-3 ч. Процесс отверждения проходит за 3-4 ч с обеспечением хорошей клеевой прочности (сопротивление сдвигу до 33,5 МПа),П р и и е р 1 100 мас,ч. диглицидилового эфира резорцина (РЭС-З,...

Номер патента: 850279

Опубликовано: 30.07.1981

Авторы: Андрияшин, Ксенофонтов, Куликов, Мохов

МПК: B22D 11/05

Метки: кристаллизатора, настройки, узкихстенок

...2, двух стоек 3, шарнирно соединенных с ползунами 4, которые могут перемешаться по направляющей 1, На горизонтальном конце стойки-угольника уста3 8802 .новлен хомут.б, в котором установлена индикаторная головка 6 и упорный винт 7. В каждомползуне 4 установлена пружина В. иквдьцо 9 со стопорным винтом 1 Я, щссирующим кольцо на направляющей. На направляющей 1 нанесены деления, а на ползуне 4 установлен конус 11 для измерения. В корпусах 2 имеются . отверстия для установки приспособления по середине широких стенок кристаллиза 10 тара 12. Нажимными винтами 13 кристаллизатора 12 производится перемещение его узких стенок.Устройство работает следующим образом. 15Устройство вводят в криствллизатор и устанавливают его стойками на штыри 14,...

Номер патента: 847110

Опубликовано: 15.07.1981

Авторы: Мохов, Нехаевский, Смирнов

МПК: G01M 3/02

Метки: испытания, конструкций, проницаемостьстроительных

...а последний выполнен разветвленным после делителя по ходу потока газа на два рукава, в одном из которых установлен расходомер.На чертеже показана схема установкидля испытания на проницаемость строительных конструкций.20 Установка содержит вакуумную камерус обоймой 2 из эластичного материала, подсоединенный к камере 1 трубопровод 3, который разветвливается после установленСоставитель В, ТальвойшТехред А. Бойкас Корректор В. БутягаТираж 907 ПодписноеИ Государственного комитета СССРделам изобретений и о 1 крытийМосква, Ж - 35, Раушскаи наб., д. 4/5П Патент, г. Ужгород, ул. Проектная, 4 Редактор Н, ВоловиЗаказ 5469/65 ВНИИП по 113035,филиал ПП3ного в нем делителя 4 со шкалой 5 на два рукава 6 и 7, в одном из которых установлен...

Номер патента: 841871

Опубликовано: 30.06.1981

Авторы: Живов, Лебединская, Мохов, Фридлянд

МПК: B23K 35/06

Метки: дуговыхпроцессов, неплавящийся, электрод

...и работа электрода становится невозможной, Вставка с заглублением по предлагаемому изобретению обладает значительно меньшим тепловым сопротивлением, благодаря чему температура ее при прочих равных условиях на 150- 300 С ниже, чем у вставки без за 0глубления. физически это объясняется тем, что при наличии заглубленияуменьшается расстояние от рабочейповерхностивставки, воспринимающейфактически весь тепловой поток отдуги, до охлаждающей катод жидкостиили прослойки из теплопроводного металла между вставкой и этой жидкостью, Тепловой поток от дуги, первоначально направленный вдоль оси катода, как бы отражается от боковых поверхностей конуса и значительнаяего часть, регулируемая величинойзаглубления, направляется в радиальном направлении к...

Номер патента: 835939

Опубликовано: 07.06.1981

Авторы: Красиловский, Курячий, Мохов, Подушков, Сметана, Шишов, Шнерев

МПК: B66D 3/00

Метки: грузоподъемное

...крюковой подвески, снабжено отклоняющими блоками, установленными между приводом и уравнительным приспособлением при этом отклоняюшие блоки и блоки крюковой подвески размещены по обе стороны монорельса.На фиг, 1 показано предлагаемое устройство; на фиг. 2 - разрез А-А фиг. 1.Грузо подъем ное устройство содержит гидроцилиндр 1 с блоками 2 и 3, отклоняющие блоки 4, крюковую подвеску 5, уравнительный механизм 6, гибкий тяговый орган 7, монорельс 8, на котором установлены каретки 9 и 10.Работа грузоподъемного устройства осуществляется следуюшим образом.Подъем груза обеспечивается гидроцилиндром 1 посредством выдвижения штока гидроцилиндра с блоком 2 и перемещения гибкого тягового органа 7, взаимодействующего с блоками крюковой...

Номер патента: 835875

Опубликовано: 07.06.1981

Авторы: Буракин, Кутняков, Мертоджан, Мохов, Савостьянов, Федоров, Шебунин

МПК: B63B 9/06

Метки: плавучих, соо-ружений, стыкования, частей

...касается технологии стыкования секционых частей плавучих сооружений.Известен способ стыкования частей плавучих сооружений, состоящий в том, чтоэти части спускают на воду с применениемстапельных тележек, сближают их и соединяют Ц.Недостаток указанного способа заключается в том, что технология стыкованияусложняется применением герметизирующего устройства и сборки секций при достройке плавучего сооружения в доке.Целью изобретения является уменьшение трудоемкости и упрощение стыковки. 15Для этого находящуюся на плаву частьплавучего сооружения кренуют в сторону,противоположную стыковочной стороне, довыхода ее из воды, подводят соседнюючасть на стапельной тележке к первой, затем кренуют ее на такой же угол и, сближая стыкуемые,кромки,...

Номер патента: 829607

Опубликовано: 15.05.1981

Авторы: Васильев, Лернер, Лучев, Мельникова, Мохов, Постников, Ромм, Сонин

МПК: C07C 17/013, G05D 27/00

Метки: процессомхлорирования

...потока при максимально 20 возможной степени преврашения хлора в хлористый воцороц.При далы ейшем увеличении параметра управления плотность абгазов или не изменяется (кривая А ), поскольку не ме няется их состав, так .как достигнута управления в ту и другую сторону от егооптимального значения, т. е, от значения,соответствующего точке В При этомпри уменьшении параметра управленияплотность абгазов должна возрасти, апри увеличении остаться без измененияили также возрасти, Такое периодическое покачивание необхоцимо для того,чтобы при возможном смещении точкиэкстремума в системе сразу же началсяпоиск и найдено новое ее положение. Операция поиска- может быть осуществленавручную или с помощью серийно выпускаемого промышленного автоматического...

Номер патента: 815860

Опубликовано: 23.03.1981

Авторы: Воскобойников, Мохов, Ованесьянц, Фабрикант

МПК: H03D 1/02

Метки: ампли-тудно-модулированного, выделения, огибающей, сигнала

...не в области резонанса,а на наклонном участке амплитуднойчастотной характеристики и на участке уменьшенной крутизны фаэовой частотной характеристики,В этом случае, с учетом последующего синхронного с несущей частотойдетектирования передаточная функцияпо огибающей опреДеляется как полусумма. передаточных функцийкоэффици.ентов 1 по нижней и верхней боковымчастотам.Еслн диапазон изменения боковыхчастот (а +33 расположен на линейном участке амплитудной частотнойхарактеристики (АЧХ), то воздействиена огибающую не производится. Фазовый сдвиг на несущей частоте в этомслучае близок к 90 эл.град поэтому для повьзаения коэффициента пере"дачи по огибающей в синхронном детекторе его необходимо изменить донуля (180)градусов. Если участокАЧХ...

Номер патента: 814841

Опубликовано: 23.03.1981

Авторы: Берхин, Мохов

МПК: B66C 15/06, G01M 17/00

Метки: kpaha, динамического, испытанияплавучего

...с гибкими органами 4 и 5. Кран 1 при испытании располагается около неподвижного основания 6, на которое (или рядом с которым) ставят инвентарный груз 7, Для удобства испытания, на основание 6 ставят груз 8, который кран 1 заведомо не можетсдвинуть с места, К грузу 8 крепят, например вставку 9.Инвентарный груз 7 соединяют с механизмом 2 подъема, для чего соединяют гибкий орган 4 с грузом 7 (фиг. 1),Выбирают люфты в соединении механизма 2 с грузом 7, затем соединяют механизм 3 с основанием 6, для чего соединяют гибкий орган 5, например с грузом 8, который кран 1 заведомо не может сдвинуть с места. Включают пебедку механизма 3 на подъем, при этом кран 1 начинает наклоняться в сторону основания 6, а гибкая связь между механизмом 2 и грузом...

Номер патента: 797058

Опубликовано: 15.01.1981

Авторы: Дорофеев, Мохов

МПК: H03K 5/01

Метки: импульсов, формирования

...18-21 (фиг. 3).На соединенных вместе коллекторахтранзисторов 18 и 19 образуетсявыходное импульсное напряжение прямоугольной формы, инвертированноепо отношению ко входному напряжению. На коллекторах транзисторов20 и 21 образуется неинвертированноевыходное импульсное напряжение.Существование на выходах одногоустройства как инвертированного, таки неинвертированного выходных импульсных напряжений позволяет сокУстройство можно без каких-либо изменений использовать совместно с ПЗС,выполненными как на основе полупроводника и-типа проводимости, так и полупроводника р-типа. Но в устройстве, предназначенном преимущественно для работыПЗС на полупроводнике р-типа, целесообразно изменить по сравнению с фиг. 1 проводимости транзисторов и шины...

Номер патента: 783970

Опубликовано: 30.11.1980

Авторы: Герасимов, Журавлев, Мохов

МПК: H03K 5/153

Метки: времени, двухканальное, импульсов, разделения, совпадающих

...логической;"1" (фиг. 2,г,д), триггер 9имеет на инверсном выходе уровеньлогического "0" (Фиг. 2,е). Импульсы с выходов распределителя,поступающие на входы логическихэлементов И-НЕ 10, 11 и на счетныевходы триггеров 7, 9 не изменяютих состояния-и, следовательно, не,проходят на вход счетного устройства б.13 После появления импульса с датчика 2 (Фиг. 2,в) по срезу импульсараспределителя 1 (интервал времени т-с 2 Фиг. 2,а), переключаетсятриггер 7 и Формирует на инверсномЯ выходе уровень логического "0"(фиг. 2,г). Таким образом, поступающие импульсы с выхода распределителядо окончания импульса датчика неизменяют состояние триггера 7, Последующий импульс с выхода распределителя 1 (Фиг. 2,а), поступающийна третий вход логического...

Номер патента: 781175

Опубликовано: 23.11.1980

Авторы: Кравченко, Кузьменко, Мохов

МПК: B66C 23/64

Метки: грузовая, крана, плавучего, стрела

...стрела плавучего крана п % 605786, о т л и ч а ю э Изобретение относится к груэоподъемным кранам, а именно, к грузовым стрелам плавучих кранов.Известна грузовая стрела плавучегокрана по основному авт, св, % 605786,содержащая поперечную стойку, шарнирно5прикрепленную к головной части стрелы,и ванты, связанные с поперечной стойкой 1,Недостатком известной стрелы являет 1 Ося значительная ее металлоемкость.11 ель изобретения - уменьшение металлоемкости стрелы,Для достижения этой цели на незакрепленном,конце стойки смонтированы15полублоки, огибаемые вантами,На фиг. 1 изображена описываемаягрузовая стрела; на фиг, 2 - узел 1 нафиг. 1; на фиг. 3 - вид А на фиг. 2.Грузовая стрела включает головную1 и корневую 2 части, связанные междусобой...

Номер патента: 768001

Опубликовано: 30.09.1980

Авторы: Мазуро, Мохов, Оболонин

МПК: H04L 27/22

Метки: демодулятор, многоканальный, фазовый, цифровой

...из блока 7 памяти переносится при участии арифметического блока 8 в основной блок 6 памяти, откуда извлекается по мере проведения вычислений.Обмен информацией между арифметическим блоком 8 и основным блоком 6. памяти производится по командам, поступающим с 1 в выхода блока 11 управления. Эти командыопределяют вид операций над кодовыми числами и порядок их выполнения, Блок 11 управления имеет в своем составе память, в которой хранится программа реализации алгоритмов обработки сигналов всех каналов, предусматривающая операции получения опорного колебания, принятия решения о передававшемся сигнале и декодирования относительности. Очередность обработки сигналов каналов также задается блоком управления. В процессе реализации алгоритмов...

Номер патента: 767365

Опубликовано: 30.09.1980

Авторы: Герасименко, Горбачев, Илюшин, Мохов

МПК: E21F 15/08

Метки: закладочный, режиме, самотечно-пневматическом, смеси, твердеющей, транспортирования, трубопровод

...а другим - к нижерасполо- .женному вертикальному участку 3 трубопровода, который затем переходит в горизонтальный участок 4 трубопровода. Пневмоэжектор 5 для ввода сжатого воздуха установлен в начале петлевого участка 2 трубопровода.Трубопровод работает следующим об. разом.Твердеющая закладочная смесь подается в верхнюю часть участка 1 трубопровода, имеющего длину порядка 50- 100 м. Затем она поступает на горизонтальный петлеобразный участок 2 длиной 25-50 м, в начале которого установлен пневмоэжектор для непрерывной или периодической подачи сжатого воздуха под давлением около 6 атм внутрь трубопровода.Под действием кинетической энергии сжатого воздуха сплошной роток смеси .разрывается на отдельные порции. Длина порций и расстояние...

Номер патента: 765036

Опубликовано: 23.09.1980

Авторы: Звездина, Мохов, Чичерский, Яковлев

МПК: B60K 7/00

Метки: мотор-колесо, средства, транспортного

...фланцу 4 электродвигателя. Планетарный редуктор 5установлен с внешней стороны колеса и закрыткрышкой 6. Коронная шестерня 7 редукторавинтами 8 прикреплена к переднему щиту 9электродвигателя.Ступица 10 мотор. колеса установлена на опорных подшипниках 11 и 12, один из которыхрасположен на редукторе, а именно на его шестерне 7, а другой - на стакане 2. Тормозноймеханизм состоит из тормозного барабана 13,соединенного со ступицей 10 колеса, и тормозных колодок 4, закрепленных на стакане 2и разжнмаемых кулаком 15,В задней части стакана 2 и напротив коллектора 16 со щетками 17 выполнено отверстие 18,напротив которого к стакану 2 прикреплентрубопровод 19 для подачи охлаждающего воз.духа к электродвигателю, Мотор-колесо снабжено цилиндрическим...

Номер патента: 732162

Опубликовано: 05.05.1980

Авторы: Кузьменко, Мохов

МПК: B63B 9/00

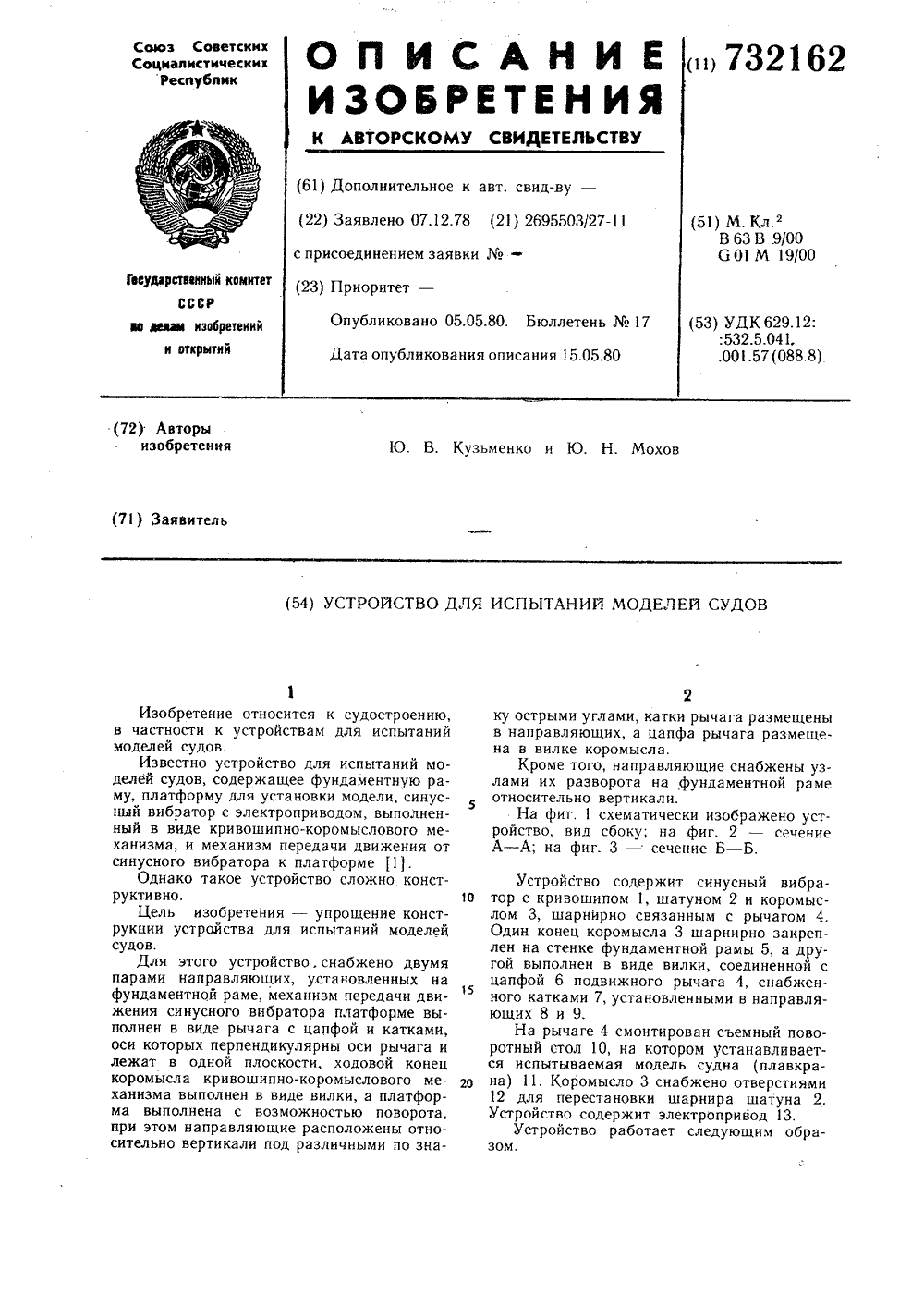

Метки: испытаний, моделей, судов

...подвижного рычага 4, снабженного катками 7, установленными в направляющих 8 и 9.На рычаге 4 смонтирован съемный поворотный стол 10, на котором устанавливается испытываемая модель судна (плавкрана) 11, Коромысло 3 снабжено отверстиями 12 для перестановки шарнира шатуна 2. Устройство содержит электропривод 13.Устройство работает следующим образом.732162 формула изобретения Фиг. / Модель 11 судна (плавкрана) устанавливают на стол 10. Синусный вибратор при помощи коромысла 3 сообщает рычагу 4 по- перечно-вертикальные колебания, имитирующие совместное воздействие на модель бортовой или килевой и сопутствующей ей вертикальной качки. Частота (период) колебаний устройства регулируется бесступенчато путем изменения частоты вращения электропривода...

Номер патента: 731569

Опубликовано: 30.04.1980

Авторы: Балабин, Дорофеев, Кислицкий, Мохов

МПК: H03K 5/01, H03K 5/15

Метки: импульсов, формирования

...подготовленным к переключению в состояние 1, так как на /-входе его действует 1 с инверсного выхода триггера 2. Первый тактовый импульс (фиг, 2,а) в момент времени 1, переводит триггерв состояние 1 (фиг, 2, б). С момента 1, триггер 3 подготовлен к переключению в состояние О, поскольку на его К-входе действует 1 с прямого выхода триггера 1. Второй тактовый импульс в момент времени 1 переводит триггер 3 в состояние О (фиг. 2,г), подготавливая тем самым триггер 2 к переключению в состояние 1. Триггер 1 не переключится, поскольку на его К-входе действует О с прямого выхода триггера 2.Третий импульс в момент времени гз переводит триггер 2 в состояние 1 (фиг, 2,в), подготовив этим триггер 1 к переключению в состояние О. Триггер 3 остается в...

Номер патента: 718633

Опубликовано: 29.02.1980

Авторы: Борцов, Мохов, Парменов, Сорокин, Чупраков

МПК: F15B 9/07

Метки: дроссельного, привод, электрогидравлический

...отсутствии электрического входного сигнала на электромеханическом преобразователе 7, заслонка 6 находится в среднем положении, и разность расходов через сопла 4 отсутствует, Если золотник 8 в начальный момент времени смещен от своего неитрального положения (наприМер, вйраво по чертежу), гидродвигатель 1 движется вправо, двухкамерный объемный насос 26 создает в управляющих камерах 9 расход, перемещающий золотник влево. Скорость исполнительного гидродвигателя 1 уменьшается до нуля, Аналогично привод устанавливает золотник 8 в нейтральное положение и при смещении золотника в йротивоположном направлении.Когда гидродвигатель 1 неподвижен, расход, протекающий через дроссели 23, создает в междроссельной камере 24 и подплунжерной...

Номер патента: 717216

Опубликовано: 25.02.1980

Авторы: Мохов, Певзнер, Солдатов, Янсуфин

МПК: E02B 1/00

Метки: бетонирования, гидротехнических, массивных, сооружений

...укладкой бетоннойсмеси в той части участка бетонирования, где располагается деформвциокныйшов, с помощью малогабаритного трактора устанавливают щит таким образом, Мчтобы его нижняя кромка была несколькозагпублена в расчищенный от заполнителяшов нижервсположенкого слоя; послеэтого ведут бетонирование прилегающихк щиту участков блока, проводя разрввниввние и уплотнение бетонной смеси,с помощью, например, пакетных вибрвторов; по мере продвижения фронта укладкибетонной смеси шит перемещают в новоеположение, одновременно заполняя об - фразованный щитом шов гранупированкымматериалом, например, мелким гравием.В начале процесса образования шввщит 1 вставляют в паз 2 между рейками 3, которые прикреплены к опалубке4, Нижнюю кромку 5 щита...

Номер патента: 711440

Опубликовано: 25.01.1980

Авторы: Бардин, Мохов, Пасечнова, Целинский

МПК: G01N 21/24

Метки: бис-3-амино-1, количественного, триазолила-5

...основного вещества фотометрируют относительнораствора сравнения.Из исходного раствора, приготовленного по методике, изложенной в примере 1,с содержанием бис-(З-амино,2,4-триазопила) 100 мкг/мл, отбирают аликвоты 2,0; 4,0; 6,0; 8,0 и 10,0 мл, помешают их в сухие мерные колбы емкостью50 мл и разбавляют до объеме 35 мл 5520% -цой серпой кислотой.В первую колбу вносят 10 мл сульфаниловой кислоты и Одцовр меццо включаютсокундсм; р Злтг м содаржимог колби после приготовления первого раствора аналогичным обрезом готовят раствор во второй колбе, через следующие 5 мин - в третьей колбе и т. д.По истечении 30 мин с люмецтл приливания в каждую колбу сульфециловой кислоты приготовленные растворы фотометрируют относительно рестворл сравнения в...
