Здание модульной конструкции

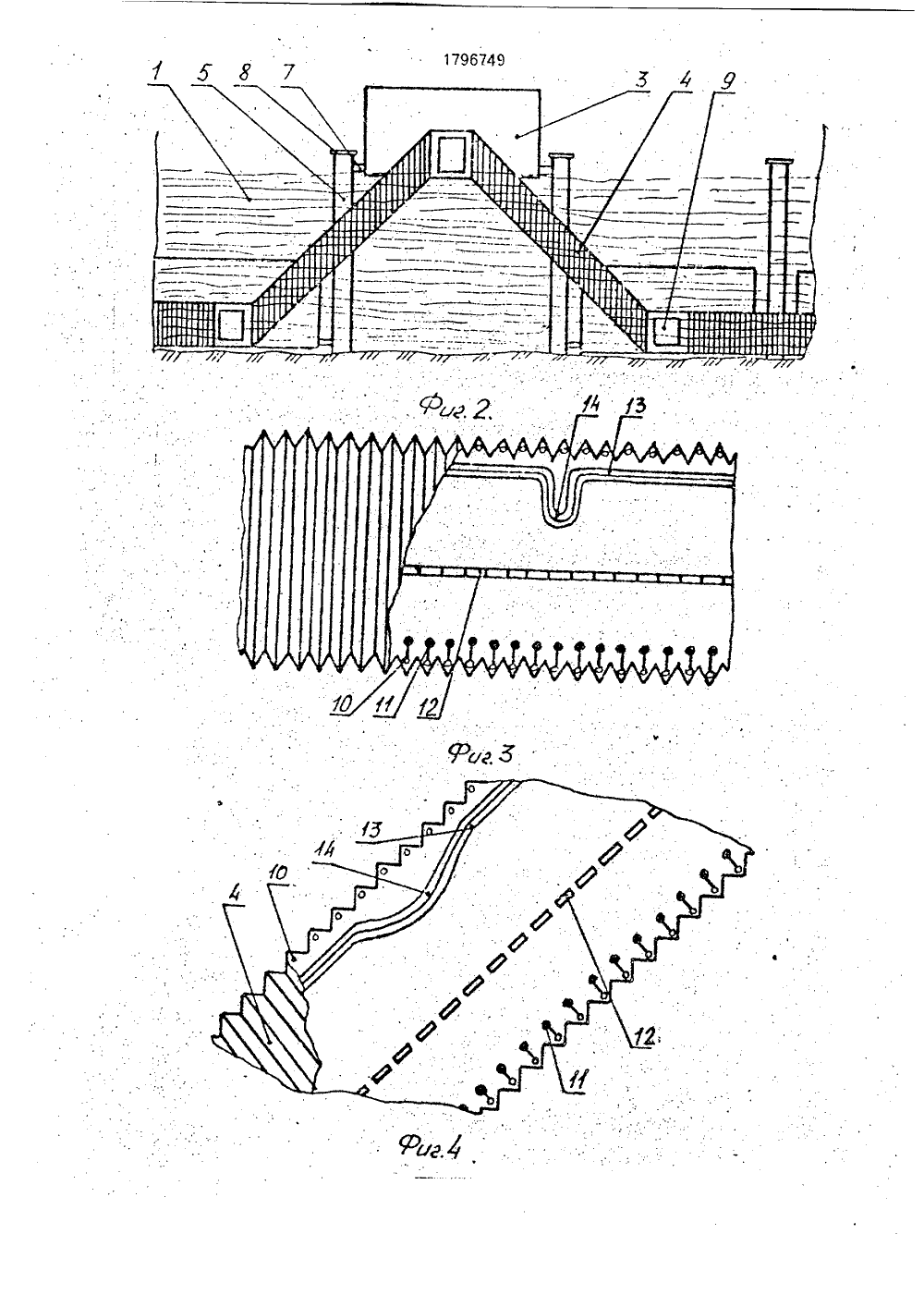

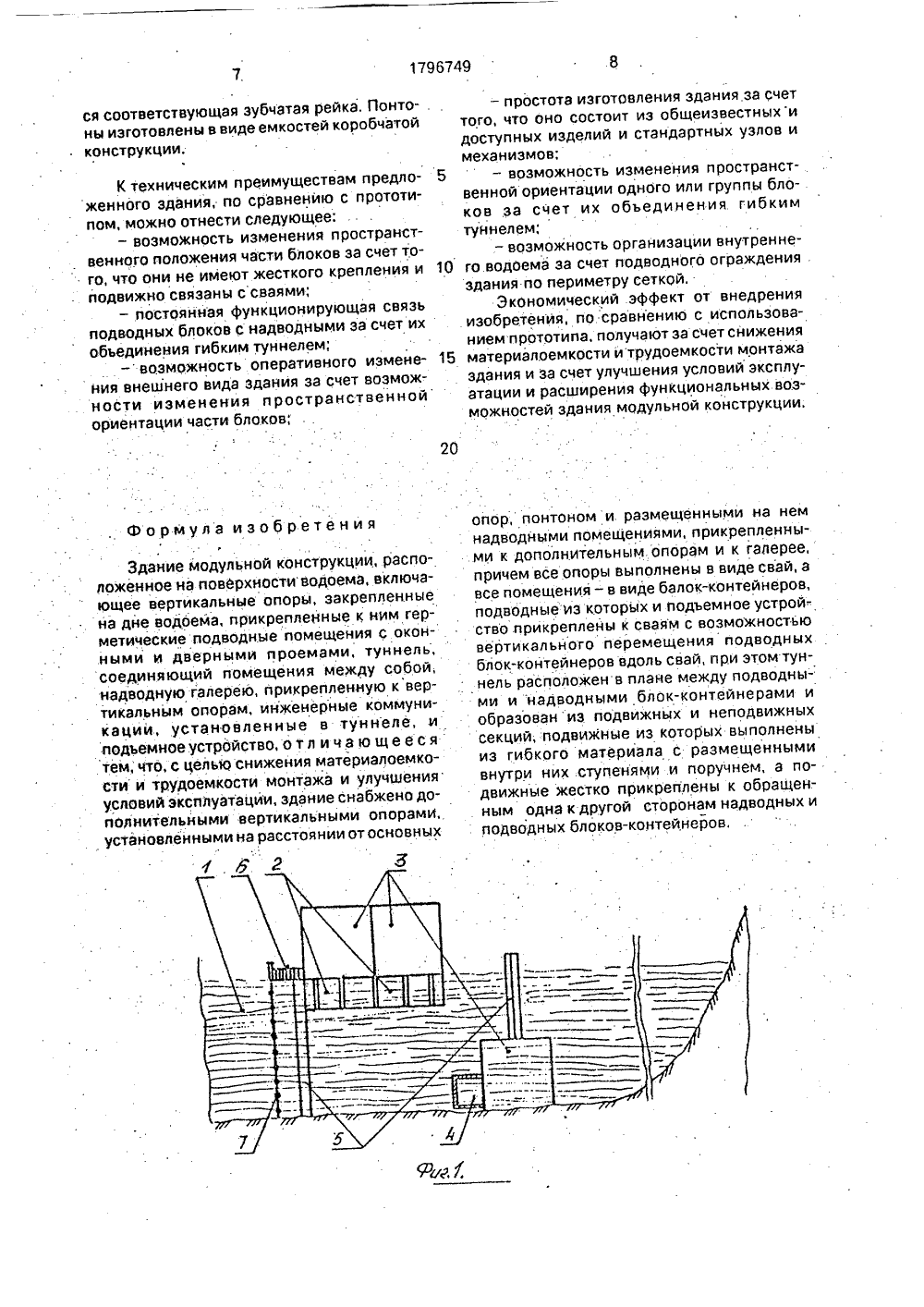

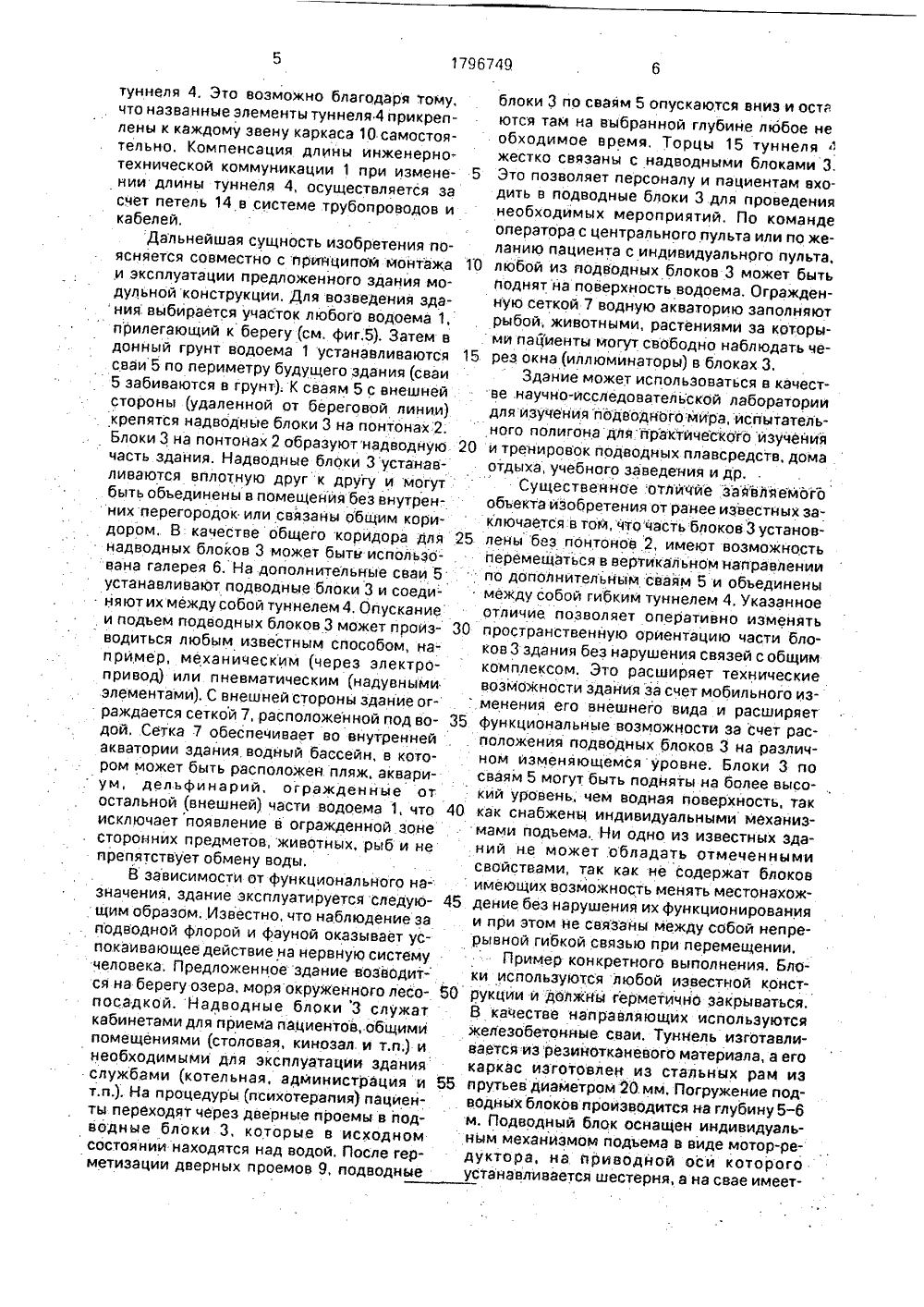

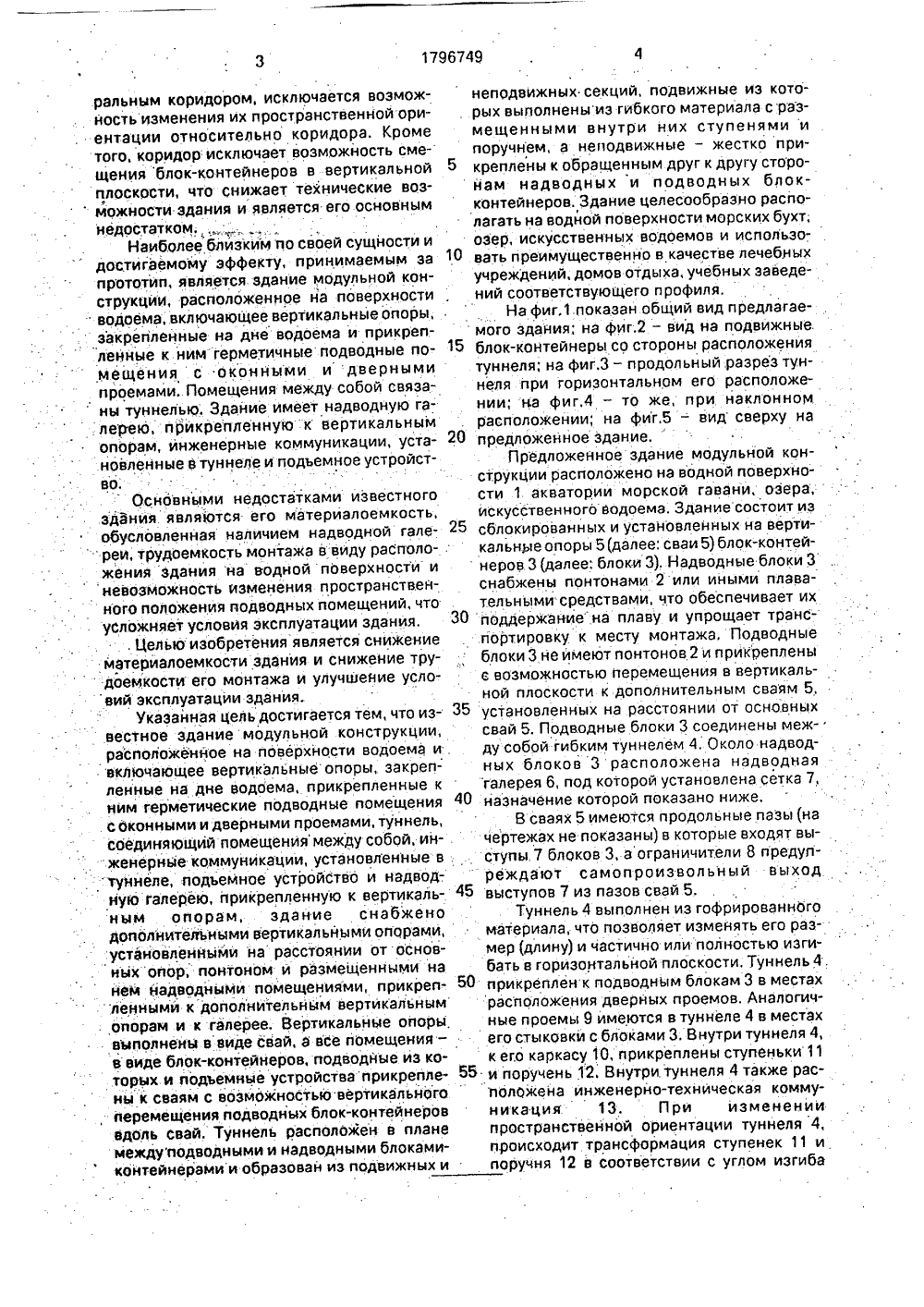

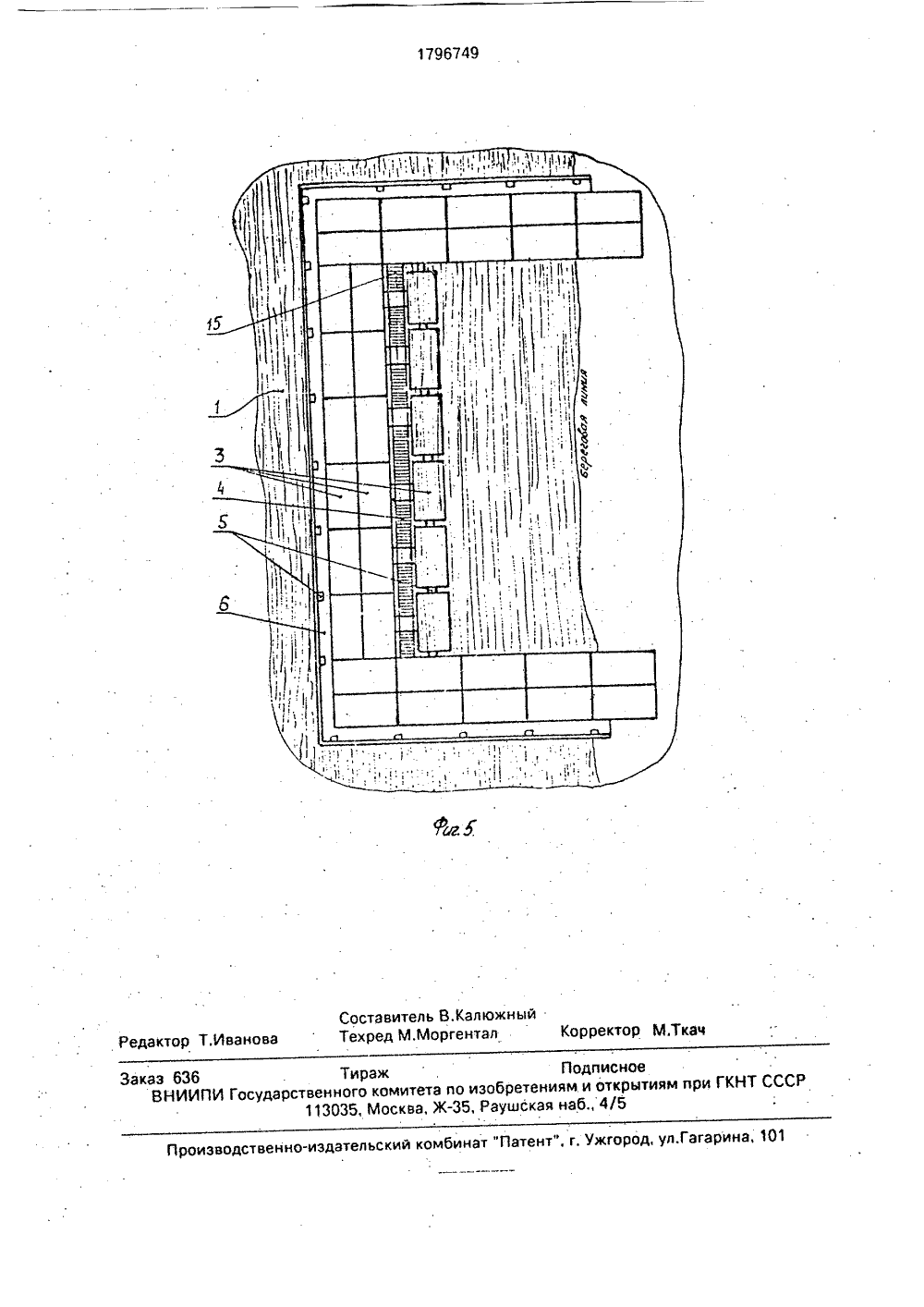

(5 ЕТЕН ий центр спортивв, А.Я.Я роикулин и 2-79, 1973, СР 3.СТРУКЦИИ т.во зданий ечивающее 4 4 ь 0 в известноязаны с цен ГОСУДАРСТВЕННОЕ ПАТЕНТВЕДОМСТВО СССР(ГОСПАТЕНТ СССР). ИСАНИЕ ИЗО АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 21) 4941621/33"Энергия" Луганского областногного комитета(54) ЗДАНИЕ МОДУЛЬНОЙ КОН(57) Использование: строительсмодульной конструкции, обесп Изобретение относится к строительству, в частности к строительству из модульных элементов зданий различных функциональных назначений.Известно здание модульной конструкции, собираемое из отдельных блок-контейнеров, причем между контейнерами при сборке оборудуются специальные каналы для подвода нагретого воздуха, который омывая стенки контейнера, поступает в здание по блокам коробчатого сечения через диффузионные насадки.Однако в этом здании для оборудования специальных каналов для подвода воздуха необходима установка контейнеров на определенном расстоянии друг от друга, что снижает полезный обьем здания и увеличивает его габариты, Кроме того, каналы воздуховодов, образованные между контей 5 О, 1796 Е 04 В 1/348 снижение материалоемкости и трудоемкости монтажа и улучшение условий эксплуатации. Сваи вертикально закреплены на дне водоема, К ним прикреплены подводные блок-контейнеры и подьемное устройство, обеспечивающее вертикальное перемещение подводных блок-контейнеров вдоль свай. Надводные блок-контейнеры расположены на понтоне и соединены между собой галереей и с подводными блок-контейнерами - подвижными секциями туннеля, состыкованными с неподвижными секциями туннеля, прикрепленными к надводным и подводным блок-контейнерам. 5 ил,нерами, при монтаже требуют тщательной герметиза(ии, что увеличивает трудоемкость монтажа и демонтажа здания,Известно также здание модульной конструкции, состоящее иэ установленных на фундаменты блок-контейнеров, образующих коридор, перекрытый конструкцией кровли, опирающейся на блок-контейнеры. Здание снабжено системой воздухоснабжения, выполненной в виде центрального и радиальных коллекторов, размещенныхв коридоре под кровлей., вйполненной иэ П-образных плит, а элементы каркаса каждого блок-контейнера, выполнены полыми с щелевыми прорезями, имеющими регулировочные заслонки и Соединены с системой воздухоснабжения радиал ьн ы ми коллекторами,Так как блок-контейнеры й конструкции здания жестко свт 1796749ральным коридором, исключается возможность изменения их пространственной ориентации относительно коридора. Крометого, коридор исключает возможность смещения блок-контейнеров в вертикальнойплоскости, что снижает технические возможности здания и является его основнымнедостатком,. .Наиболее близким по своей сущности идостигаемому эффекту, принимаемым эапрототип, является. здание модульной конструкции, расположенное йа поверхности" водоема, включающее вертикальные опоры,закрепленные на дне водоема и прикреп.ленные к ним герметичные подводные помещения с оконными и двернымипроемами, Помещения между собой связаны туннелью; Здание имеет надводную га:лерею, прикрепленную к вертикальнымопорам, инженерные коммуникации, установленные в туннеле и подъемное устройство,Основными недостатками известногоздания являются его материалоемкость,обусловленная наличием надводной галереи, трудоемкость монтажа в виду расположения здания на водной поверхности иневозможность изменения пространственного положения подводных помещений, чтоусложняет условия эксплуатации здания., Целью изобретения является снижениематериалоемкости здания и снижение трудоемкости его монтажа и улучшение условий эксплуатации здания,Указанная цель достигается тем, что известное здание модульной конструкции,расположенное на поверхности водоема ивключающее вертикальные опоры, закрепленные на дне водоема, прикрепленные кним герметические подводные помещенияс оконными и дверными проемами, туннель,соединяющий помещениямежду собой, инженерные коммуникации, установленные втуннеле, подъемное устройство и надводную галерею, прикрепленную к вертикаль-.ным опорам, здание снабженодополнительными вертикальными опорами,установленными на расстоянии от основных опор, понтоном и размещенными нанем надводйыми помещениями, прикреп ленными к дополнительным вертикальнымопорам и к галерее. Вертикальные опорывыполнены ввиде Свай, а все помещения -в виде блок-контейнеров, подводные иэ ко.торых и подъемные устройства прикреплены к сваям с воэможностьв вертикальногоперемещения подводных блок-контейнероввдоль свай. Туннель расположен в планемеждуподводными и надводными блокамиконтейнерами и образован иэ подвижных ительными средствами, что обеспечивает их30 поддержание на плаву и упрощает транспортировку к месту монтажа. Подводные блоки 3 не имеют понтонов 2 и прикреплены в возможностью перемещения в вертикальной плоскости к дополнительным сваям 5, 35 установленных на расстоянии от основныхсвай 5. Подводные блоки 3 соединены между собой гибким туннелем 4, Около надводных блоков 3 расположена надводная галерея 6, под которой установлена сетка 7, 40 назначение которой показано ниже.В сваях 5 имеются продольные пазы (начертежах не показаны) в которые входят выступы. 7 блоков 3, аограничители 8 предупреждают самопроизвольный выход 45 выступов 7 из пазов свай 5.Туннель 4 выполнен из гофрированногоматериала, что позволяет изменять его размер (длину) и частично или полностью изгибать в горизонтальной плоскости. Туннель 4.50 прикреплен к подводным блокам 3 в местахрасположения дверных проемов. Аналогичные проемы 9 имеются в туннеле 4 в местах его стыковки с блоками 3. Внутри туннеля 4, к его каркасу 10, прикреплены ступеньки 11 55 и поручень 12, Внутри. туннеля 4 также располбжейа инженерно-техническая коммуникация 13. При изменении пространственной ориентации туннеля 4, происходит трансформация ступенек 11 и поручня 12 в соответствии с углом изгиба 102025 неподвижных секций, подвижные иэ которых выполненыиз гибкого материала с размещенными внутри них ступенями ипоручнем, а неподвижные - жестко прикреплены к обращенным друг к другу сторойам надводных и подводных блок- контейнеров. Здание целесообразно располагать на водной поверхности морских бухт;озер, искусственных водоемов и использовать преимущественно в качестве лечебныхучреждений, домов отдыха, учебных эаведений соответствующего профиля.На фиг.1 показан общий вид предлагаемого здайия; на фиг,2 - вид на подвижные блок-контейнеры со стороны расположения туннеля; на фиг,З - продольный. разрез туннеля при горизонтальном его расположении; на фиг,4 - то же, при наклонном расположении; на фиг,5 - вид сверху на предложенное здание.Предложенное здание модульной конструкции расположено на водной поверхности 1 акватории морской гавани, озера, искусственноговодоема. Здание состоит иэсблокированных и установленных на вертикальнье опоры 5 (далее; сваи 5) блок-контейнеров 3 (далее: блоки 3). Надводные блоки 3 снабжены понтонами 2 или иными плаватуннеля 4. Это возможно благодаря тому, что названные элементы туннеля 4 прикреплены к каждому звену каркаса 10 самостоятельно. Компенсация длины инженернотехнической коммуникации 1 при изменении длины туннеля 4, осуществляется за счет петель 14 в системе трубопроводов и кабелей.Дальнейшая сущность изобретения поясняется совместно с принципом мойтажа и эксплуатации предложенного здания модульной конструкции. Для возведения здания выбирается участок любого водоема 1, прилегающий к берегу (см. фиг,5). Затем в донный грунт водоема 1 устанавливаются сваи 5 по периметру будущего здания (сваи 5 забиваются в грунт). К сваям 5 с внешней стороны (удаленной от береговой линии) крепятся надводные блоки 3 на понтонах 2; Блоки 3 на понтонах 2 образуютнадводную часть здания. Надводные блоки 3 устанавливаются вплотную друг к другу и могут быть объединены в помещения без внутренних перегородок или связаны общим коридором, В качестве общего корйдора для надводных блоков 3 может быто использована галерея 6. На дополнительные сваи 5 устанавливают подводные блоки 3 и соединяют их между собой туннелем 4. Опускание и подъем подводных блоков 3 может производиться любым известным способом, например, механическим (через электро- привод) или пневматическим (надувными элементами). С внешней стороны здание ограждается сеткой 7, расположенной под водой, Сетка 7 обеспечивает во внутренней акватории здания водный бассейн, в котором может быть расположен пляж, аквари. ум, дельфинарий, огражденные отостальной (внешней) части водоема 1, что исключает появление в огражденной зоне сторонних предметов, животных, рыб и не препятствует обмену воды.В зависимости от функциональйого назначения, здание эксплуатируется следующим образомИзвестно, что наблюдение за подводной флорой и фауной оказывает успокаивающее действие на нервную систему человека, Предложенное здание возводится на берегу озера, моря окруженного лесопосадкой. Надводные блоки 3 служат кабинетами для приема пациентов, общими помещениями (столовая, кинозал. и т.п;) и необходимыми для эксплуатации здания службами (котельная, администрация и т.п.); На процедуры (психотерапия) пациенты переходят через дверные проемы в подводные блоки 3. которые в исходном состоянии находятся над водой, После герметизации дверных проемов 9, подводныеблоки 3 по сваям 5 опускаются вниз и оста ются там на выбранной глубине любое необходимое время, Торцы 15 туннеля жестко связаны с надводными блоками 3 Это позволяет персоналу и пациентам входить в подводные блоки 3 для проведения необходимых мероприятий. По команде оператора с центрального пульта или по желанию пациента с индивидуальнрго пульта,любой из подводных блоков 3 может быть 10 поднят на поверхность водоема. Огражденную сеткой 7 водную акваторию заполняют рыбой, животными, растениями за которыми пациенты могут свободно наблюдать че рез окна (иллюминаторы) в блоках 3. Здание может использоваться в качестве .научно-исследовательской лаборатории для изучения подводногомира, испытательного полигона для практического изучения 20 и тренировок подводных плавсредств, дома отдыха, учебного заведения и др.Существенное отличие заявляемогообъекта изобретения от ранее известных заключается в том, чточасть блоков 3 установ лены без понтонов 2, имеют возможность перемещаться в вертикальном направлении по дополнительным сваям 5 и объединены между собой гибким туннелем 4. Указанное отличие. позволяет оперативно изменять 30 пространственную ориентацию части блоков 3 здания без нарушения связей с общим комплексом. Это расширяет технические возможности здания эа счет мобильного изменения его внешнего вида и расширяет функциональные возможности за счет расположения подводных блоков 3 на различном изменяющемся уровне. Блоки 3 по сваям 5 могут быть подняты на более высокий уровень, чем водная поверхность, так 40 как снабжены индивидуальными механизм. Подводный блок оснащен индивидуальным механизмом подъема в виде мотор-редухтора, на приводной оси которого устанавливается шестерня, а на свае имеетмами подъема, Ни одно из известных зданий не может .обладать отмеченными свойствами, так как не содержат блоков имеющих возможность менять местонахож дение без нарушения их функционированияи при этом не связайы между собой непрерывной гибкой связью при перемещении.Пример конкретного выполнения. Блоки используются любой известной конст рукции и должны герметично закрываться.В качестве направляющих используются железобетонные сваи, Туннель изготавливается из:реэийотканевого материала, а его каркас изготовлен из стальных рам иэ 55 прутьев диаметром 20 мм. Погружение подводных блоков производится на глубину 5-61796749 20 ся соответствующая зубчатая рейка. Понтоны изготовлены в виде емкостей коробчатойконструкции. К техническим преимуществам предло женного здания, по сравнению с прототипом, можно отнести следующее:- возможность изменения пространственного положения части блоков за счет того, что они не имеют жесткого крепления и 10 подвижно связаны с сваями;- постоянная функционирующая связь подводных блоков с надводными за счет их объединения гибким туннелем;-возможность оперативного измене ния внешнего вида здания за счет возможности изменения пространственной ориентации части блоков; Формула изобретенияРЗдание модульной конструкции, расположенное на поверхностиводоема, включающее вертикальные опоры, закрепленные . на дне водоема, прикрепленные к ним герметические подводные помещения с оконными и дверными проемами, туннель, соединяющий помещения между собой, надводную галерею, прикрепленную к вертикальным опорам, инженерные коммуникации, установленные в туннеле, и подъемное устройство, о т л и ч а ю щ е е с я тем; что, с цельно снижения материалоемкости и трудоемкости монтажа и улучшения условий эксплуатации, здание снабжено дополнительными вертикальными опорами, установленными на расстоянии от основных- простота изготовления здания за счет того, что оно состоит из общеизвестныхи доступных изделий и стандартных узлов и механизмов;- возможность изменения пространственной ориентации одного или группы блоков за счет их объединен.ия гибким туннелем;- возможность организации внутреннего водОема за счет подводного ограждения здания по периметру сеткой.Экономический эффект от внедрения изобретения, по сравнению с использованием прототипа, получают за счет снижения материалоемкости и трудоемкости монтажа здания и за счет улучшения условий эксплуатации и расширения функциональных возможностей здания модульной конструкции. опор, понтоном и размещенными на нем надводными помещениями, прикрепленными к дополнительным. опорам и к галерее, причем все опоры выполнены в виде свай, а все помещения - в виде балок-контейнеров, подводные из которых и подъемное устройство прикреплены к сваям с возможностью вертикальйого перемещения подводных блок-контейнеров вдоль свай, при этом туннель расположен в плане между подводными и надводными блок-контейнерами и образован иэ подвижных и неподвижных секций, подвижные из которых выполнены из гибкого материала с размещенными внутри них.ступенями и поручнем, а подвижные жестко прикреплены к обращенным одна к другой сторонам надводных и подводных блоков-контейнеров,1796749 Составитель В.КалюжныйТехред М.Моргентал актор Т.Иванова ктор М ач Тираж ПодписноеИИПИ Государственного комитета по изобретениям и открытиям и 113035, Москва, Ж, Раушская наб., 4/5 каз 636 КНТ СССР Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагари
