Лысенко

Номер патента: 1170495

Опубликовано: 30.07.1985

Авторы: Лысенко, Морозов, Уварова, Шепелев

МПК: G10H 1/02

Метки: инструментов, музыкальных, настройки

...11 знака отклонения, а выходы - с индикатором 16, второй вход ТК-триггера 7 соединен с выходом первого двоичного счетчика 4,второй вход КЗ-триггера 10 соединенс выходом первого преобразователя 6кодаБлок 1 акустических преобразований содержит датчик 26, фильтр 27,усилитель 28, триггер 29 Шмидта.Устройство работает следующимобразом,Оператор устанавливает переключатели 2 нот и 3 октав в положения, соответствующие требуемой ноте, при этом полосовой Фильтр 27 перестраивается на частоту основноготона (обертона) выбранной ноты, устанавливается требуемый коэффициент деления двоичного счетчика 20, и через кодовый преобразователь 18, выполненный, например, в виде диоД" ной матрицы, на входах делителя 19 ,с перменньм коэффициентом...

Номер патента: 1170448

Опубликовано: 30.07.1985

Авторы: Гончаренко, Жабин, Корнейчук, Лысенко, Макаров, Репко, Тарасенко

МПК: G06F 7/38

Метки: вычислительное

...блока, выходы сдвига влево, сдвига вправо и переноса которого соединены соответственно с входами с первого по третий логических условий микропрограмного блока управления, выходы операционных полей которого с первого по Ь+3)-й соединены соответственно с управляющими входами регистров- операндов группы, регистра-аккумулятора, коммутатора и арифметика-логического блока, содержит коммутатор цифры результата, причем выходы двух старших разрядов регистра-аккумулятора соединены с информационным входом коммутатора цифры результата, выход которого соединен с четвертым входом логических условий микропрограммного блока управления, (1+4)-й выход операционных полей которого соединен с управляющим входом коммутатора цифры.На фиг, 1...

Номер патента: 1169041

Опубликовано: 23.07.1985

Автор: Лысенко

МПК: H01H 83/20, H02H 3/38

Метки: величиной, измерительный, одной, орган, подводимой

...Проектная, 4Редактор Н. ДанкуличЗаказ 4622/47Изобретение относится к электротехнике, в частности к релейной защите и автоматике энергосистем.Цель изобретения - повышение надежности.На чертеже представлена функциональная схема измерительного органа.Измерительный орган содержит измерительный элемент 16, имеющий малое время срабатывания, измерительный элемент 2, имеющий малое время возврата, элемент И 3, один элемент ИЛИ 4, подключенные входами к выходам измерительных элементов 1 и 2 элемент 5 запрета, к управляющему входу которого через элемент 6 задержки возврата подключен выход элемента И 3, а к основному входу - выход элемента ИЛИ 4 и другой элемент ИЛИ 7, подключенный к выходам элементов 3 и 5, выход которого является выходом...

Номер патента: 1167285

Опубликовано: 15.07.1985

Авторы: Вержиковский, Лысенко, Страхов

МПК: E04G 3/10

Метки: монтажные, подвесные, подмости

...перевешивания подмостей.Поставленная цель достигается тем, что 2 Б в подвижных монтажных подмостях, включающих рабочий настил с ограждением и подвесные опоры, рабочий настил снабжен цапфами с кольцевой проточкой и цилиндрической головкой, закрепленной на концах рабочего настила, а каждая подвесная опора имеет фигурный паз, ширина которого в нижней части равна диаметру цапфы по проточке, а в верхней части больше диаметра головки цапфы, причем стойки ограждения прикреплены к рабочему настилу в своей средней части.На фиг. 1 схематически изображено рабочее положение подмостей; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - схема поворота рабочей площадки при переводе подмостей40 на следующий участок; на фиг,. 4 - сечение Б-Б на фиг. 1; на...

Номер патента: 1165251

Опубликовано: 07.07.1985

Авторы: Борошок, Иваненко, Костев, Лысенко, Савченко

МПК: A01B 69/04

Метки: направления, органов, рабочих, сельскохозяйственной, технологических

...осуществляется от гидрораспределителя 11 исполнительного механизма поворота управляемых колес с двумя управляющими электрическими элементами 12.На мосту управляемых колес установлен измеритель 13 положения, колес этого моста относительно среднего положения, в который входят два однополюсных переключателя, установленных таким образом относительно кронштейна 14, что каждый из них включается при противоположных направлениях поворота управляемых колес из среднего положения.На машине установлен также измеритель 15 положения технологических рабочих органов относительно среднего положения, В него входят два двухполюсных переключателя с одной замыкающейся и однойразмыкающейся цепями каждый, установленные таким образом относительно...

Номер патента: 1164672

Опубликовано: 30.06.1985

Авторы: Дружченко, Лысенко, Макаров, Шмидберский

МПК: G05D 7/01

Метки: расхода, регулятор

...давление рабочей жидкости навходе и выхоце регулятора сохраняется постоянным, первый клапан 5 и вто -рой клапан 11 находятся в состоянии равновесия и давление в полостях и камерах не изменяется с течением времени.В первой полости 4 давление жидкости меньше, "чем во входной полости 2 на величину пепепада давления в дросселирующей щели б, Давление, с, которым жидкость действует напервую мембрану 7 со стороны первойполости 4, равно давлению на входепервого клапана 5. Во второй полости 10 давление меньше, чем в первойполости 4 на величину перепада давления в дросселирующей щели 12.В первой камере 8 давление жидкости такое же, как и во второйполости 10. Следовательно, перепаддавления на первом клапане 5 равенперепаду давления на первой...

Номер патента: 1162883

Опубликовано: 23.06.1985

Авторы: Крутоголов, Лысенко, Петуховский, Сорокин, Фунберг, Хасин-Дубровский

МПК: E01B 29/02

Метки: рельсошпальной, решетки, смены

...решетка 4. Направляющие 3 расположены вдоль фермы 2 по винтовой линии и выполнены в виде корпуса 5 с ролико выми захватами 6.На платформах 1 и ферме 2 вдоль всего состава установлены дополнительные направляющие 7, жестко закрепленные на направляющих 3, предназ.наченные для зарядки торцовой части решетки 4, состоящие из ловителя 8, переходящего непосредственно в напгторцов решетки 4 при прохождении по равляющие 7, выполненные, например, изтруб 9, соединенных между собой поперечными связями 10, закрепленныхпосредством кронштейна 11 на корпусе5 рельсовых направляющих 3,На торце снимаемой решетки 4установлена каретка 12, закрепленная фпосредством крепежных элементов 13к рельсам решетки 4, Каретка 12выполнена в виде балки 14 с...

Номер патента: 1162662

Опубликовано: 23.06.1985

Авторы: Баран, Богданов, Дисковский, Домрачев, Лесик, Лысенко, Черногуз

МПК: B62D 5/06

Метки: гидравлическое, рулевое, средства, транспортного, управление

...а вторая - с третьей линией,На фиг,1 представлена принципиальная гидравлическая схема рулевогоуправления; на фиг, 2 - принципиальная конструктивная схема гидрораспределителя рулевого управления; нафиг. 3 - принципиальная конструКтивная схема дополнительного гидрораспределителя.з 1Линии 1-8 гидрораспределителярулевого управленияпредставляющегособой трехпозиционный восьмилинейный гидрораспределитель поворотноготипа с корпусом 1 О, втулкой 11 и золотником 12, соединены между собойследующим образом: в средней позиции линии 1,3,4,7,8 заперты, а линии2,5,6 соединены между собой; в однойкрайней позиции линия 8 заперта, асоединены между собой соответственнолинии 1-5, 2-6 и 3-7, в другой крайней позиции заперта линия 7, а соответственно...

Номер патента: 1161629

Опубликовано: 15.06.1985

Авторы: Айзман, Загайчук, Куделя, Лысенко, Хоменко

МПК: E02B 5/02

Метки: бетоноукладчик, каналов, облицовок, строительства

...между-ними продольными диафрагмами, наклонные диафрагмы установлены под углом к продольной оси бетоноукладчика, меньшим или равным углу трения бетонной смеси по металлу, на высоте в пределах от 1/2 до 2/3 толщины облицовки, а у задней Стенки бункера наклонные диафрагмы,и клиновидный рассекатель выполнены с распределительными окнами.На фиг, 1 изображен предложенный бетоноукладчик, общий вид на 161629 2 фиг, 2 - сечение А-А на фиг, 1; нафиг. 3 - бункер бетоноукладчика,вид сверху.Бетоноукладчик состоит из рамы 1,направляющей секции 2, бункера 3,уплотняющей 4 и заглаживащей 5 секций. Бункер 3 содержит переднююстенку 6 и заднюю стенку 7, на которой симметрично продольной оси канала, смонтирован клиновидный рассекатель 8. Иежду...

Номер патента: 1161187

Опубликовано: 15.06.1985

Авторы: Демешкевич, Лысенко, Полюхович, Сорокин

МПК: B04C 5/08

Метки: вихревая, камера

...и достигаемому эффекту является и вихревая камера, содержащая ресивер, цилиндрический направляющий аппарат, реакционную зону, торцовые крышки, входной и выходной патрубки, подвижную сетку, установленную внутри направляющего аппарата, Сетка, установленная внутри направляющего аппарата, предохраняет частицы от трения о направляющий аппарат 3.Недостатками указанной вихревой камеры являются вынос частиц при запуске камеры вследствие действия сил Магнуса и выносящих аэродинамических сил; эрозия частиц и сетки вследствие наличия их относительного движения при запуске камеры; эрозия направляющего аппарата и сетки из-за наличия контакта между ними приВихревая камера работает следующим об разом.4Реагент (жидкость или газ) подаетсяпод давлением...

Номер патента: 1160379

Опубликовано: 07.06.1985

Авторы: Воронков, Кофман, Лысенко

МПК: G05D 13/10

Метки: действия, непрямого, регулятор, скорости

...перепускнымиокнами 8 и 9. Золотник 2 соосно размещенв первой втулке 1 О, имеющей первое 11 ивторое 12 входные окна, пятое 13 и шестое14 распределительные окна и отсечной поясок 15. Первая втулка 10 соосно размещена во второй втулке 16, имеющей третье 17,З 0 четвертое 18 и седьмое 19 распределительные окна. Первый поясок 3 золотника 2сопряжен с первым входным окном 11 первой втулки 10. Отсечной поясок 15 первойвтулки 10 сопряжен с распределительным окном 17 второй втулки 16,Для поступления масла в полость 7 золотника 2 служат окна 12 и 18, сообщенныес каналом 20 подачи масла.Через первое входное окно 11 и седьмоераспределительное окно 19 полость 7 сооб 40 щена каналом 21 управления с полостью 22исполнительного сервомотора,...

Номер патента: 1159059

Опубликовано: 30.05.1985

Авторы: Винцюк, Лысенко

МПК: G10K 15/00, G10L 15/02, G10L 15/10 ...

Метки: произнесенных, распознавания, слитно, слов

...для голосового управления прамышлепными обьектЪми.Известен способ распознавания слитной речи путем формирования и проверки цепей гипотез а различных композициях элементарных речевых сигналав 11.Однако быстродействие этого способа ограничивается большим объемомвычислений, необходимых для выявления правдоподобных гипотез о возможных интерпретациях слитно произнесенных речевых высказываний,Наиболее близок к предлагаемомуспособ распознавания слитно проиэне"сенньвс слов, включающий выделениетекущих параметров, фЬрмирование массивов номеров и моментов. начала потенциально оканчивающихся слов и принятие решения о произнесенной последовательности слов 2 3 р 5Недостаток этого способа состоитв низком быстродействии, котороеограничивается...

Номер патента: 1158661

Опубликовано: 30.05.1985

Авторы: Айзман, Куделя, Лысенко, Хоменко

МПК: E02B 5/02

Метки: бетоноукладчиков, гидротехнических, перемещения

...устройство для перемещения гидротехнических бетоноукладчиков, включающее базовую машину, соединенную с ней раму, на которой установлены тяговая, подъемная лебедки и связащный с последней виброанкер, снабжено дополнительным виброанкером и направляющими, в которых установлены виб- О роанкеры с возможностью вертикального перемещения, причем рама соеди иена с базовой машиной посредством быстроразъемного соединения.Кроме того, устройство снабжено ходовыми тележками, установленными на бермах канала и соединенными с направляющими. 2На фиг. 1 изображено предложен" ное устройство, вид спереди на фиг. 2 - то же, вид в плане.Предлагаемое устройство включает базовую машину 1 и связанную с ней раму 2, которая снабжена двумя ходовыми тележками 3,...

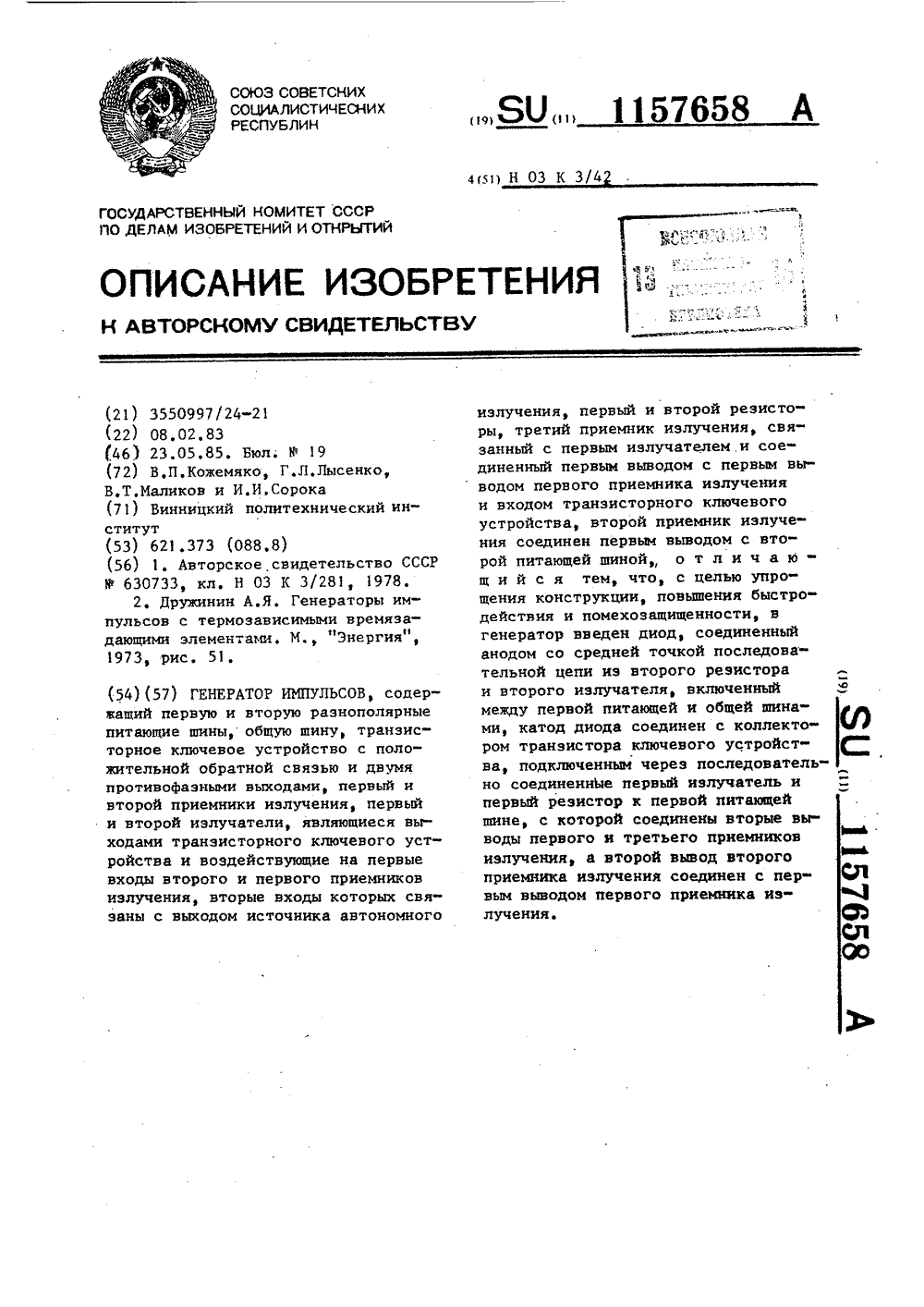

Номер патента: 1157658

Опубликовано: 23.05.1985

Авторы: Кожемяко, Лысенко, Маликов, Сорока

МПК: H03K 3/42

Метки: генератор, импульсов

...изобретения является упрощение конструкции путем уменьшения.потребного числа приемников излучения и повышение быстродействия и помехоэащищенности путем уменьшениявремени переключения и уменьшенияусиления по цепи обратной связи соответственно.На чертеже представлена принципиальная электрическая схема устройс.тва.Генератор импульсов содержит первую 1 и вторую 2 разнополярные питающие шины, общую шину 3, ключевоеустройство на транзисторе 4, охваченное положительной обратной связью иимеющее противофазные выходы 5 и 6,первый и второй приемники 7 и 8 излучения, первый и второй излучатели(светодиоды ) 9 и 1 О, воздействующиена первые входы приемников 8 и 7 соответственно, Вторые входы приемников 7 и 8 связаны с выходом 11 источника...

Номер патента: 1157170

Опубликовано: 23.05.1985

Авторы: Витковский, Демидов, Звонарев, Колесников, Лысенко

МПК: E02F 3/60

Метки: ковш, экскаватора-драглайна

...стенки, арку, подъемные цепи с распорной балкой и шарнирно прикрепленный к боковым стенкам выталкивающий орган, установленный с возможностью взаимодействия при помощи жестко прикрепленных к нему рычагов с распорной балкой, задняя стенка выполнена со сквозными пазами, а выталкивающий орган - в виде размещенных в последних режущих элементов, при этом ковш снабжен дополнительнычи цепями, одни концы которых прикреплены к подъемным цепям в месте соединения их с распорной балкой, а другие - к свободным концам рычагов выталкивающего органа,На фиг.изображен ковш экскаваторадраглайна, вид сбоку; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2; на фиг, 4 - разрез В-В на фиг. 2; на фиг. 5 - ковш в процессе разгрузки.157170 40 45...

Номер патента: 1155681

Опубликовано: 15.05.1985

Авторы: Гордиенко, Звонарев, Иванов, Лысенко

МПК: E02F 3/60

Метки: ковш, экскаватора-драглайна

...цепей, которые своими концами соединены с боковыми и с задней стенками.На фиг. 1 изображен ковш экскаватора-драглайна в процессе транспортировки грунта, вид сбоку; на фиг. 2 - то же, в процессе самоочистки.Ковш с упряжью состоит из днища 1 с режущей кромкой, боковых 2 и задней 3 стенок, арки 4, поддерживающих кронштейнов 5. Упряжь ковша состоит из тяговых цепей 6, основных подъемных цепей 7, связанных соответственно с тяговым 8 и подьемным 9 канатами, разгрузочного каната 10, обводного блока 11. Между основными цепями 7 установлена распорная балка 12, на концах которой закреплены оси 13 двуплечих рычагов 14, при этом одни плечи двуплечих рычагов 14 посредством передних дополнительных подъемных цепей 15 связаны с поддерживающими...

Номер патента: 1154352

Опубликовано: 07.05.1985

Авторы: Донских, Лысенко, Розловский, Сычев, Шуклин

МПК: C22B 7/04

Метки: металлургического, обеднения, шихта, шлака

...содержание каменного угля 10 мас.%) ограничивается необходимостью восстановления окис- ф лов сурьмы, находящихся в шлаке и остающихся после реакциокного взаимодействия сурьмяных материалов шихты. Увеличение каменного угля в шихте свыше 20 мас.% ведет к образованию штейновой фазы и к ени; жению качества черновой сурьмы в результате перехода в нее металлического железа, образующегося привос.становлении силикатов железа и ферритов кальция шлака.Содержание в шихте железистого сплава необходимо для снижения потерь цветных металлов в результате разрушения магнетита шлака и сульфида сурьмы, остающегося после реакционного взаимодействия сурьмяных материалов шихты, а также для металлотермического содержания железистого.сплава в объеме...

Номер патента: 1153218

Опубликовано: 30.04.1985

Авторы: Великая, Зенкович, Карасев, Лысенко, Любимов, Субботин

МПК: F27D 3/04

Метки: вагонеток, печных, толкатель

...показывающая положение его захватов в начале их переключения ( б ), в процессе их переключения ( Б ), в конце поворота захватове ), в момент отвода вилки переключателя кривошипом при возвращении .захватовв исходное положение ( ъ ) и в концепереключения захватов ( д ) . Толкатель вагонеток включает уста. новленный на подвижной вдоль торцев сушильных печей 1 платформе 2 в корпусе 3 реечный толкатель 4, имеющий возможность возвратно-поступательного движения от реверсивного привода вал-шестерни 5 и несущий захваты, выполненные в виде двуплечего не- прямолинейного рычага б, закрепленного при помощи шпонки 7 (фиг, 2) на оси 8, имеющей возможность вращаться во втулках 9, установленных в толкателе 4, Плечи В и Г рычага 6 (фиг, 3) при их...

Номер патента: 1152848

Опубликовано: 30.04.1985

Авторы: Антощенков, Лебедев, Лысенко, Панасенко

МПК: B62D 5/06

Метки: гидравлическая, самоходной

...элемент второго - подпружинен, выполнен со сквозными отверстиями для соединения полостей гидроцилиндра между собой и кинематически связан с механизмом подъема рабочего органа, при этом входные отверстия во втором дополнительном гидроцилиндре выполнены на одной высоте с возможностью их перекрытия подвижным элементом в положении максимальногорасжатия пружины, причем гидроцилиндрпривода рабочего органа гидравлически соединен с обоими параллельноподключенными дополнительными гкдроцилиндрами.На фиг.1 изображена схема гидравлической системы самоходной машины;на фиг.2 - кинематическая связь гидрозамка с механизмом подъема сельскохозяйственного орудия,Гидравлическая системафиг.1) со.держит гидронасос 1, обеспечивающийподачу рабочей...

Номер патента: 1151958

Опубликовано: 23.04.1985

Авторы: Кожемяко, Лысенко, Майоров, Мартынюк, Тимченко

МПК: G06F 7/56

Метки: оптоэлектронный, сумматор

...нуля, связи междукоторыми организованы .следующим образом (фиг.2): выход 34 х-го оптронаоптически соединен с входом 35 (+1)го оптрона и с входом 36 (1+2)-гооптрона, с входом 37 (-1)-го оптронатого же оптоэлектронного квантующегомодуля, причем оптический вход 2 оптрона младшей разрядной ячейки соединен с выходом элемента ИЛИ 4, а оптический вход 3 оптрона второй разрядной ячейки соединен также с выходомэлемента ИЛИ 4, оптические входы38 и 39 узла 33 установки нуля соединены с выходами 34 последнего и предпоследнего оптрона оптоэлектронногоквантующего модуля, Вход 40 узла 33.установки нуля соединен с входом 41оптрона 32 и подключен к входу 7 опто- .электронного квантующего модуля 1.Выход 42 узла установки нуля подключен к входам 43...

Номер патента: 1150477

Опубликовано: 15.04.1985

Авторы: Гутнер, Лукоянов, Лысенко, Некрасов, Образцов, Тораманян

МПК: G01C 19/24

Метки: активный, подвес, электростатический

...усилители 4 и 5 мощности, выходы которых подключены к электродам 2 и 3, измерительные электроды б и 7, расположенные с разных сторон взвешиваемого тела, измеритель 8 разности токов, протекающих через эти электроды, дифференциальный усилитель 9, устройство 10 сравнения, суммирующий усилитель 1 1, источник 12 высокочастотного. напряжения дополнительный дифференциальный усилитель 13, выход которого подключен к входам дифференциального усилителя 9 и множительного устройства 14, выход которого подключен. к инвертирующему входу дополнительного дифференциального усилителя 13. Усилители 4 и 5 мощности содержат соответственно инвертирующий усилитель 15 и неинвертирующий усилитель 16, .трансформаторы 17 и 18, диодные мосты 19 и 20,...

Номер патента: 1149028

Опубликовано: 07.04.1985

Авторы: Каледин, Лысенко, Пашковский

МПК: E21F 5/00

Метки: выработанного, герметизации, действующих, забоев, очистных, пространства

...т.е. на расстоянии 100- 120 м от линии очистного забоя, в то время как наиболее опасной с точки 20 зрения самовозгорания угля является зона на удалении 30-60 м от забоя. В этой зоне происходит 80-857 всех эндогенных пожаров, возникающих в выработанных пространствах действую щих очистных забоев. Кроме того, в результате горного давления слой торкретбетона, нанесенный на целики угля или боковые породы, быстро трес. кается и обрушается, что делает данный способ герметизации мало эффекЦель изобретения - повышение надежности способа герметизации выработанного пространства.Эта цель достигается тем, что согласно способу герметизации выработанного пространства действующих очистных забоев, включающему возведение искусственных целиков с...

Номер патента: 1148931

Опубликовано: 07.04.1985

Авторы: Айзман, Куделя, Лысенко, Скальт, Хоменко

МПК: E02B 3/16, E02B 5/02

Метки: канала, ложе, пленочного, укладки, экрана

...поперек рамы с возможностью вращения, и формирующее приспособление для расправления,пленки, последнее выполнено в виде трапецеидальной рамы, закрепленной к несущей раме, с наклоном вперед под барабаном, идвух отклоняющих роликов, установленныхна несущей раме с наклоном вперед и в стороны, причем трапецеидальная рама обращена меньшим основанием вниз, а большееоснование расположено в одной вертикальной плоскости с барабаном.На фиг. 1 изображена схема раскладкипленки, аксонометрия; на фиг. 2 - предлагаемое устройство, вид сверху; на фиг. 3 -разрез А - А на фиг. 2; на фиг. 4 - разрез 4Б - Б на фиг. 2.Устройство состоит из несущей рамы 1,выполненной по профилю канала, на которой смонтированы барабан 2 в опорах 3 спленкой 4 и...

Номер патента: 1148024

Опубликовано: 30.03.1985

Авторы: Аспидов, Лысенко, Огороднов, Селетников

МПК: G06F 7/00

Метки: логический, модуль, универсальный

...1 Выходэлемента ОООО 0101 0000 0000 Выходэлемента 0000 0000 1000 0000 Выходэлемента 0000 0000 ОООО 1111 Выходэлемента 0000 0000 0000 0000 гументов настройки реализуется инверсная ей функция, а затем такие тетрады инвертируются путем подачи единичного кода, используя настроечные входы 23-26.Пример реализации таких функций приведен в табл. 3, а ее получение на выходе модуля - в табл. 4. Значения аргументов настройки на входах 23 26 должны быть соответственно равны Х 1, Х 21,1.Осталась возможность наличия в каких-либо из тетрад комбинаций, соответствующих функциям ХЗ Х 4 ХЗ Х 4 либо ХЗ Х 4 У ХЗ Х 4Значения аргументов настройки для реализации таких функций по всем возможным типам (наличие вьипеуказанных комбинаций в одной, двух, трех и...

Номер патента: 1147868

Опубликовано: 30.03.1985

Авторы: Верба, Лысенко, Фомин, Шабураков

МПК: F16C 17/02

Метки: опора, скольжения

...тем, что в опоре скольжения, содержащей вал с установленными на нем шайбами, и размещенную между ними и закрепленную в корпусе втулку, на торцах шайб выполнены выступы, охватывающие концы втулки со стороны ее наружной поверхности. На чертеже представлена опора сколь- жения, разрез.Опора содержит вал 1 с установленными на нем шайбами 2 и Э. В корпусе 4 опоры между шайбами 2 и 3 установлена посредством фиксатора 5 втулка 6 с рабочими поверхностями 7 и 8. Цилиндрический хвостовик фиксатора 5 входит в отверстие корпуса 4 н с небольшим зазором в отверстие втулки 6. Осевой канал в фиксаторе 5 слу-, жит для подвода к втулке масла под дав ЕНИЕМ. Рабочие поверхности 7 и 8 и рабочие поверхности вала и шайб образуют рабочие зазоры.При...

Номер патента: 1147560

Опубликовано: 30.03.1985

Авторы: Денисов, Лысенко

МПК: B25D 9/00, E21C 37/24

Метки: молоток, пневматический

...10, управляющие камеры 16 и17 образованы обращенными друг к другу торцовыми поверхностями 27 и 28колец 9 и 20 и наружными торцовымиповерхностями сепаратора 1 О, а воздухоподводы 12 и 13 выполнены в кольцах 19 и 20, Сепаратор 10, кольца19 и 20, а также фланец 22 плотно прижаты друг к другу с помощью стакана29, навернутого посредством резьбы,выполненной на внутренней его поверхности, на втулку 5, Предкамера 4 иполость 30 соединяется с камерой 8рабочего хода отверстиями 31,Полость 24 и камера 8 рабочего хода разобщены с помощью уплотнительного кольца 32, посредством которогоудерживается трубка 21, Втулка.5 посредством выпускных отверстий 6 периодически во время работы молоткасообщает камеры 8 и 9 с полостью 24,которая через выхлопное...

Номер патента: 1147266

Опубликовано: 30.03.1985

Авторы: Бояр, Буздин, Ивашкин, Лысенко, Раков

МПК: A01C 23/04

Метки: барборатор

...его работы. Цель изобретения - повышение надежности работы барборатора.Поставленная цель достигается тем, что в барбораторе, включающем емкость с питающим и заборным трубопроводами и установленные по обеим сторонам питающего трубопровода под углом к нему форсунки, питающий трубопровод выполнен в виде замкнутого контура по форме периметра емкости, а выходные окна форсунок - в виде щели с отношением ее ширины к длине 0,1 -0,2.Форсунки, расположенные с одной стороны питающего трубопровода, размещены между форсунками, расположенными с другой стороны питающего трубопровода, причем расстояние между ними превышает длину щели форсунки в 1 О - 20 раз. На фиг. 1 изображен барборатор, видсбоку, продольный разрез; на фиг. 2 - то же,вид...

Номер патента: 1146191

Опубликовано: 23.03.1985

Авторы: Абраменков, Лысенко, Щербаков

МПК: B25D 9/00, E21C 37/24

Метки: молоток, пневматический

...11 выполнены лепестковые выступы 12, загнутые внутрь стакана 10 по направлению, совпадающему с направлением выпускных отверстий 9 корпуса 1, Ударник 2 образует со стенками корпуса 1 камеру 13 рабочего хода, камеру 4 сетевого давления (она же камера холостого хода), аккумуляционную камеру 15, ограниченную уплотняющими ударник 2 буртиками 16 и 7, камеры 18 глушения, разделенные кольцевыми перешейками 19, образующими с боковой поверхностью ударника 2 кольцевые зазорыдроссели 20. В буртике 16 выполнены питающие дроссельные каналы 21, постоянно сообщающие камеру 14 сетевого давления с аккумуляционной камерой 15. Камеры 4 и 15 посредством каналов 3 и 4 в ударнике 2 периодически сообщаются с камерой 13. Последняя посредством тех же каналов 3 и...

Номер патента: 1144976

Опубликовано: 15.03.1985

Авторы: Баранников, Лазарев, Лысенко, Чумакин

МПК: B67D 5/04

Метки: бак, топливный

...тем,что в топливном баке, преимущественно для автомобиля, содержащем корпус,ЗОвмонтированную в него заливную горловину и соединенный с ней впускнойпатрубок с центрирующим элементом,выходной конец впускного патрубкарасположен над горизонтальной плос 35костью, проходящей через нижнюю точку отверстия заливной горловины, ацентрирующий элемент выполнен в видеконцентрично суживающегося участка, .образованного на патрубке, при этом 40в последнем выполнено калиброванное ф,отверстие, расположенное между центрирующим элементом и заливной горловиной ниже допустимого уровня за .полнения топливом бака в верхнейстенке топливного бака образованадополнительная полость для размещениявыходного конца впускного патрубка. 4976 2На фиг. 1 изображен топливный...

Номер патента: 1144910

Опубликовано: 15.03.1985

Авторы: Востров, Долгополов, Лысенко, Потапенко

МПК: B60R 19/02

Метки: защитное, ограждение, средства, транспортного

...средства; на фиг. 2 - один из шарниров, связывающих брус, жесткое звено и тягу.Защитное ограждение транспортного средства содержит ударный брус 1, задний брус 2, прикрепляемый к кузову транспортного средства (кузов не показан). Между брусьями 1 и 2 установлены жесткие звенья 3, 4, 5 и 6, попарно связанные между собой шарнирами 7 и 8, а также с передним и задним брусьями с помощью шарниров 9, 10,25 30 35 40 45 50 55 11 и 12. Там же между брусьями установлена дополнительная тяга 13, один конец которой через шарнир 11 связан с вторым концом переднего бруса 1 и внешним кон. цом жесткого звена 5, а другой конец тяги 13 шарниром 10 соединен с. первым концом заднего бруса 2 и внешним концом жесткого звена 4. Внешние концы жестких...
