Номер патента: 1343280

Опубликовано: 07.10.1987

Авторы: Верба, Фомин, Шабураков

МПК: G01M 15/00

Метки: агрегатов, испытания, стенд, турбокомпрессорных

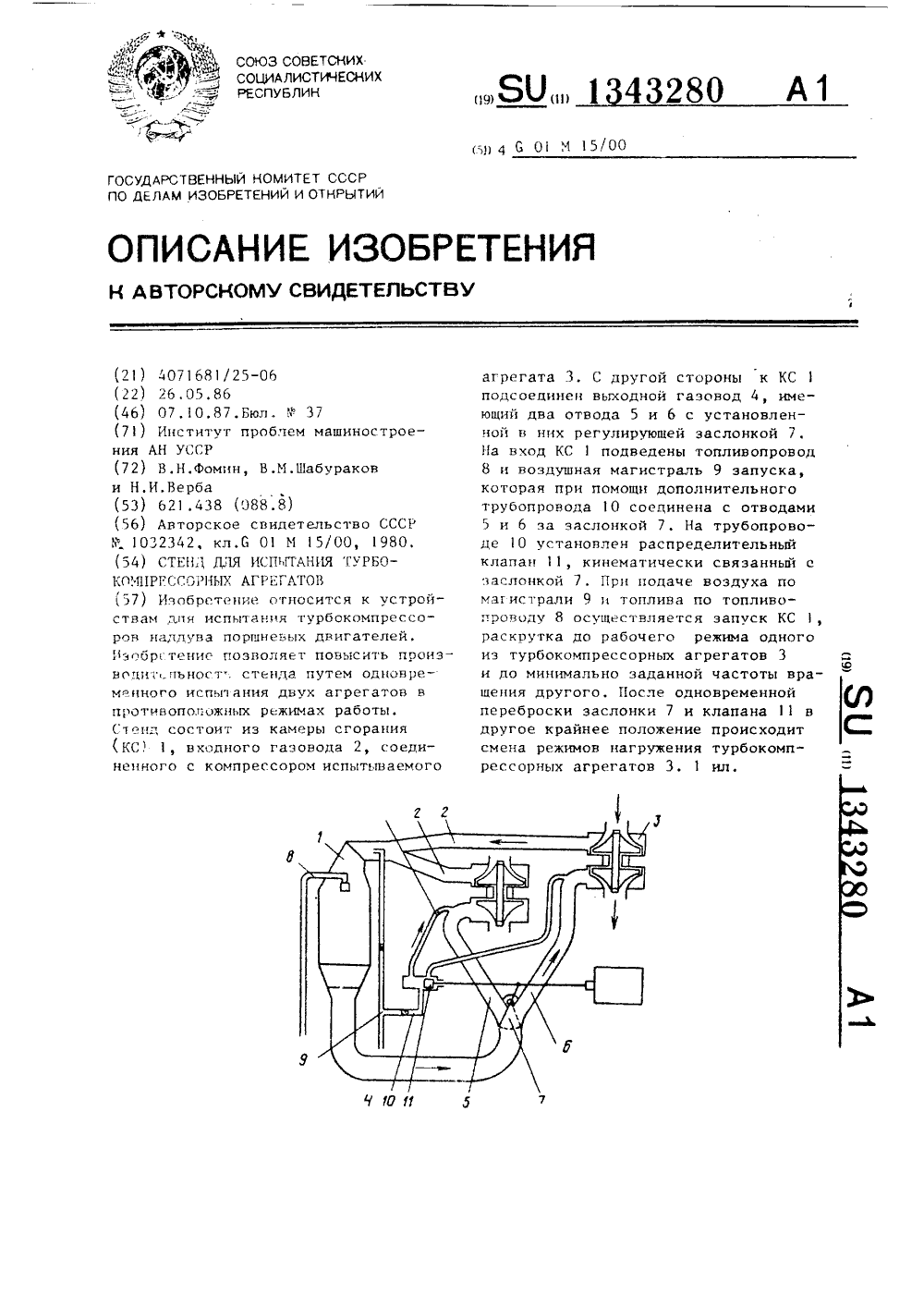

...стенда путем одновременного испытания двух агрегатов в противоположных режимах работы.На чертеже схематично изображен стенд для испытания турбокомпрессорных агрегатов.Стенд состоит из камеры 1 сгорания, входного газовода 2, соединенного с компрессором испытываемого агрегата 3. С другой стороны к камере 1 сгорания подсоединен выходной гаэовод 4, имеющий два отвода 5 и 6 с установленной в них регулирующей заслонкой 7, Отводы 5 и 6 подстыкованы к турбинам агрегатов 3. На вход камеры 1 сгорания подведены топливопровод 8 и воздушная магистраль 9 запуска, которая при помощи 2 ь дополнительного трубопровода 1 О соединена с отводами 5 и 6 за регулирующей заслонкой 7. На дополнительном трубопроводе 10 установлен распределительный...

Номер патента: 1250890

Опубликовано: 15.08.1986

Авторы: Фомин, Шабураков

МПК: G01M 13/04

Метки: момента, подшипниках, трения, усилий

...упоры смещаются к оси симметрии корпуса 1 и беспрепятственно проходят в отверст 45 тия среднего корпуса 18 и подшипниковой втулки 19 исследуемого,турбокомпрессора 20.Устройство работает следующим образом.В исходном состоянии вводят внутрь канала 14 корпуса 1 стержень 15 до взаимодействия его выступов 16 и 17с пазами 4 и 5 скоб 2 и 3 и устанавливают корпус 1 в отверстия в сред нем корпусе 18 и подшинниконой втулке 19 исследуемого турбокомпрессора 20, Закрепляют корпус 1 в среднем 90 2корпусе 18, изнлекают из корпуса стержень 15, при этом центральные упоры 13 разводятся и контактируют с поверхностью подшипниковой втулки 19 При измерении на работающем турбокомпрессоре 20 подшипниконая втулка 19 передает через центральные упоры 13 на...

Номер патента: 1150510

Опубликовано: 15.04.1985

Авторы: Балюк, Верба, Фомин, Шабураков

МПК: G01M 15/00

Метки: испытания, стенд, турбокомпрессоров

...испытакиям машин, в частности к стендам для испытания турбокомпрессоров,Цель изобретения - упрощение конструкции и повышение быстродействия 5 газоотводящего клапана.На чертеже изображена схема стенда для испытания турбокомпрессоров.Стенд для испытания турбокомпрессоров наддува поршневых двигателей 10 содержит камеру 1 сгорания, соединенную входной и выходной магистралями 2 и 3 соответственно с компрессором 4 и турбиной 5 испытуемого турбокомпрессора 6, систему 7 подачи 15 топлива в камеру 1 сгорания с линией 8 подачи, снабженной блоком 9 регулирования расхода и давления топлива с вращающимся золотником 10 и перепускной канавкой 11, устройство 20 для создания пульсаций газового потока, выполненное в виде вращающейся заслонки 12, и...

Номер патента: 1147868

Опубликовано: 30.03.1985

Авторы: Верба, Лысенко, Фомин, Шабураков

МПК: F16C 17/02

Метки: опора, скольжения

...тем, что в опоре скольжения, содержащей вал с установленными на нем шайбами, и размещенную между ними и закрепленную в корпусе втулку, на торцах шайб выполнены выступы, охватывающие концы втулки со стороны ее наружной поверхности. На чертеже представлена опора сколь- жения, разрез.Опора содержит вал 1 с установленными на нем шайбами 2 и Э. В корпусе 4 опоры между шайбами 2 и 3 установлена посредством фиксатора 5 втулка 6 с рабочими поверхностями 7 и 8. Цилиндрический хвостовик фиксатора 5 входит в отверстие корпуса 4 н с небольшим зазором в отверстие втулки 6. Осевой канал в фиксаторе 5 слу-, жит для подвода к втулке масла под дав ЕНИЕМ. Рабочие поверхности 7 и 8 и рабочие поверхности вала и шайб образуют рабочие зазоры.При...

Номер патента: 1032342

Опубликовано: 30.07.1983

Авторы: Балюк, Верба, Фомин, Шабураков

МПК: G01M 15/00

Метки: испытания, стенд, турбокомпрессоров

...13 иблоком 9 регулирования и состоящимиэ пневмоцилиндра 17 и пневморегулятора 18. Система 7 подачи топливаснабжена дополнительной линией 19подачи с импульсные регулятором 20,Э 1032342 4 соединенным валом 21 с вращающейся рания гаснет ). Закрытие гаэоотводящезаслонкой 10 и приводом 22 с регули- го клапана 15 производится после наруемой частотой вращения. чала увеличения подачи топлива, чемМежду основной линией 8 подачи и обеспечивается. быстрый разгон ротора дополнительной линией 19 установлен . турбокомпрессора б, соответствующий обратный клапан 23, 5 эксплуатационному.Блок 9 регулирования, регулятор Параметры работы стенда оказывают 13 и пневморегулятор 18 соединены взаимное влияние друг на друга, по- между собой валом 24,...

Номер патента: 815632

Опубликовано: 23.03.1981

Авторы: Верба, Лысенко, Рапин, Фомин, Шабураков

МПК: G01P 3/481

Метки: бесконтактногоизмерения, оборотов, числа

...выход которого через устройство управления подключен ко второму входу фильтра.На чертежеизображена струкрная схема предлагаемого устройства.выход датчика 1 соединен со входом узкополосного перестраиваемого фильт815632 формула изобретения Составитель М. Хаустов Редактор А, Шишкина Техред Е.Гаврилешко Корректор М. ВигулаТираж ВНИИПИ Го по дел 13035, Мос907ударственногои изобретенийва, Ж, Рауш Заказ 1027/7 Подписноекомитета СССРи открытийская наб., д4 илиал ППП "Патент", г, ужгород, ул. Проектная,ра 2Выход Фильтра соединен со входом формирователя 3, а также через дискриминатор. 4 с устройством 5 управления, выход которого соединен с управляеьым входом фильтра 2. Электронный ключ б одним входом соединен с Формирователем 3, а...

Номер патента: 815560

Опубликовано: 23.03.1981

Авторы: Верба, Лысенко, Рапин, Фомин, Шабураков

МПК: G01M 13/04

Метки: приработкиподшипников

...посредством контролируемого подшипника соединен со входом согласующего каскада, а, второй выход первого генератора соединен со вторым входом фазового детектора.:На чертеже схематически изображено устройство. Устройство содержит последовательно соединенные первый генератор 4 и преобразователь 2 посредством контролируемого подшипника 3 с последовательно соединенными согласующим каскадом 4, вторым генератором 5, фазовым детектором 6 и блоком индикации 7. Второй выход первого генератора 1 соединен со вторым входом фазового детектора 6Устройство работает следующим образом.Сигнал первого генератора 1 через преобразователь 2, контролируемый подшипник 3, согласующий каскад 4 поступает на второй генератор 5. Изменение амплитуды...

Номер патента: 781378

Опубликовано: 23.11.1980

Авторы: Балюк, Фомин, Шабураков

МПК: F01N 11/00, F02B 77/08

Метки: аварийной, внутреннего, газов, двигателя, отработавших, сгорания, сигнализатор, температуры

...аварийной температуры ортаботавших газов двигателей внутреннего сгорания, содержащий датчик температуры, размещенный в окне трубы выпуска отработавших газов иэ двигателя, и механизм выработки звукового сигнала по импульсу датчика 1 .Однако известный сигнализатор требует при эксплуатации использования сложных приборов с дополнительным источником питания электронной цепи преобразования импульса датчика температуры в звуковой сигнал, что не всегда приемлемо для применения н.-. двигателях массового производства.Цель изобретения - упрощение конструкции сигнализатора.Поставленная цель достигается тем, что датчик температуры выполнен в виде деформируемой под действием температуры заглушки, установленной в окне с воэможностью прогиба внутрь...
