Номер патента: 1796969

Опубликовано: 23.02.1993

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, прочность

...от оси рычага, предназначенными для взаимодействия ссоответствующими концами тяг, а другие концы тяг взаимодействуют с соответствующими электромагнитйыми фиксаторами на рычаге.На чертеже. представлена схема установки,Установка содержит основание 1, установленные на ней двуплечий рычаг 2, 3 и Формула изобретения Установка для испытания материалов на прочность. содержащая основание, установленные на йем двуплечий рычаг и пассивный захват образца, шарнирно связаннйй с рычагом в месте соединения его плеч активный захват, устайовленные по длине одного плеча рычага и кинематйчески с ним связанные опоры, установленные непосредственно на поверхности того же плеча рычага электромагнитные фиксаторы и груз, отличающаяся тем,что,сцелью повышения...

Номер патента: 1795349

Опубликовано: 15.02.1993

Автор: Лодус

МПК: G01N 3/30

Метки: изгибе, испытания, метариалов, прочность

...содержит станину 1, подвижный захват 2 для торца образца 3 и установленные на станине связанный с подвижным захватом груз 4, неподвижный захват 5 для другого торца образца 3, приспособление 6 для перемещения груза и измеритель 7 перемещения груза.Установка снабжена дополнительными подвижными 8 и установленными на станине неподвижными захватами 9 для торцев второго образца 10, Захваты установлены шарнирно. Груз 4 выполнен в виде платформы, а приспособление 6 для его перемеще/ ния выполнено в виде привода и установлен1795349 Установка работает следующим образом.15Включают фиксатор 11 и приводом 6 производят поворот платформы 4. При этом образцы 3, 10 взаимодействуют друг с дру 20 энергии упругого восстановления как одно го, так и пары...

Номер патента: 1795345

Опубликовано: 15.02.1993

Автор: Лодус

МПК: G01N 3/20

Метки: изгиб, испытания, образца

...роликами 7,8, установленными на механизме перемещений с возможностью поворота и фиксации в плоскости движения роликов двумя платформами 9, двумя бесконечными гибкими элементами 10, каждый из которых охватывает пару роликов, и двумя опорами 11, Каждая пара роликов 6,7 и 5,81795345 размещены на соответствующей платформе 9, Каждый упор 11 установлен между. парой роликов и взаимодействует с внутренней поверхностью гибкого элемента 10, наружная поверхность которого предназначена для взаимодействия с образцом.Механизм перемещения может быть выполнен возвратно-поступательным и состоять, например, из двигателя 4, двух эксцентриков 12 с пальцами 13, расположенными в прорезях рычагов 14, Рычаги 14 установлены на основании 1 шарнирно....

Номер патента: 1793325

Опубликовано: 07.02.1993

Автор: Лодус

МПК: G01N 3/34

Метки: динамических, испытаний, образцов, стенд

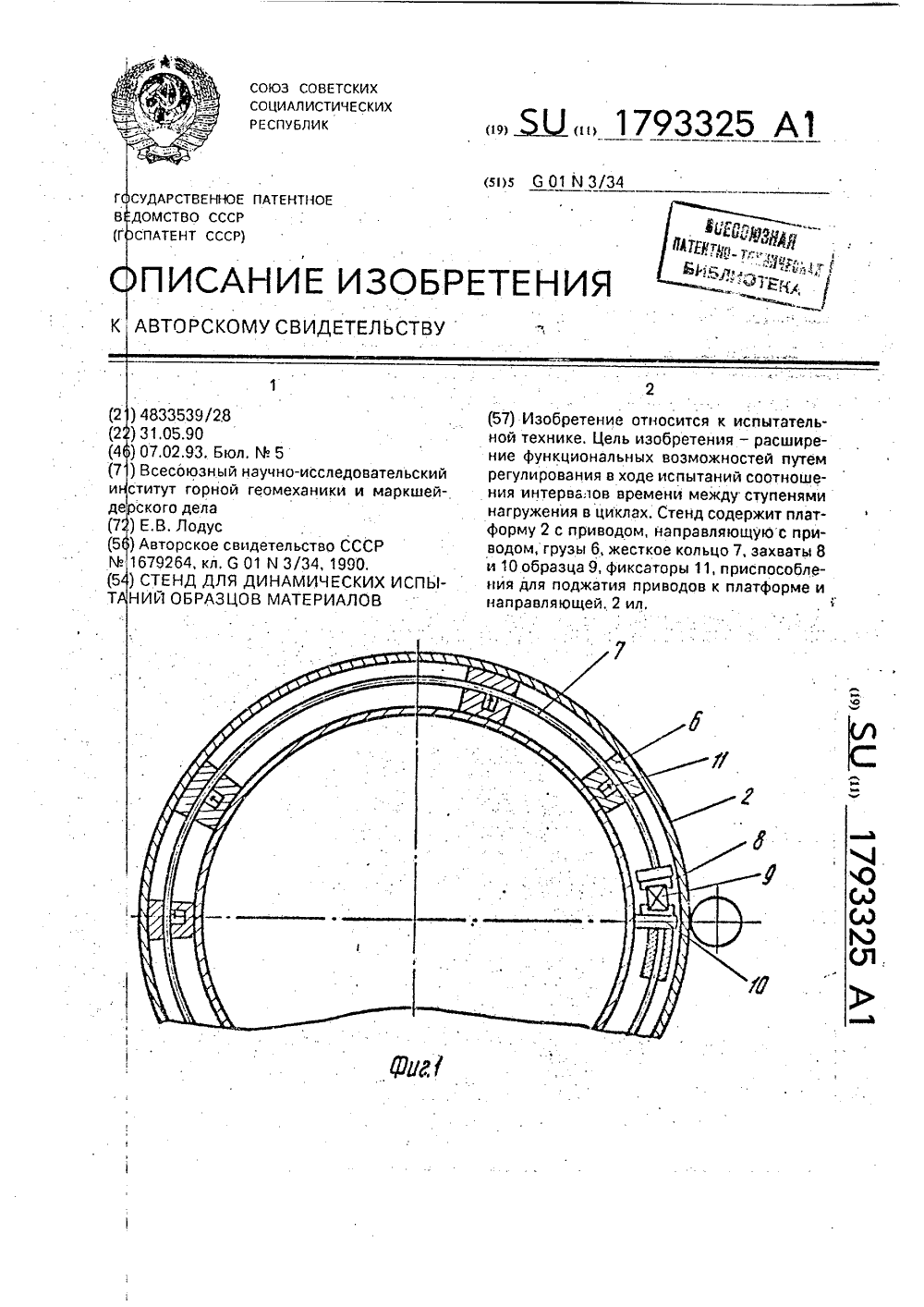

...его до 20 заданной скорости вращения. Выключаютфиксаторы.11 грузов на конце 7. Включают катушку приспособления 13 и путем перемещения якоря вместе с приводом 5 поджимают ролик привода к поверхности направляющей 4 и приводят ее во вращение. Направляющая 4 перемещает захваты 8, 10 с образцом 9, Происходит соударение с грузами 6 и ступенчатое нагрукение.образца 9 сжимающими усилиями. В момент 30 соударения с очередным грузом срабатывает его фиксатор 11 и соединяе груз с кольцом 7. После соударения со всеми грузами выключают приспособление 13, включают привод 3, приспособление 12. Вращают 35 платформу 2 со скоростью, большей скорости вращения направляющей 4, Выключают поочередно фиксаторы 11 грузов и путем разъединения грузов с кольцом 7...

Номер патента: 1793324

Опубликовано: 07.02.1993

Автор: Лодус

МПК: G01N 3/32

Метки: действии, испытания, нагрузок, образцов, осевых, усталость

...2 и снаружным ободом кольца 10,. Установка снабжена дополнительными 5парами дисков 12, 13, 14 и 15, связанных с .приводом 8 вращения, валы вращения которых установлены параллельно вдоль оси захватов 2 и 3, и приспособлениями 16 дляосевого перемещения одного из дисковкаждой пары. Каждый из дисков пары расположен на отдельном валу 17;Внутренний диаметр кольца превышаетрасстояние, равное сумме расстояний между осями соседних валов и их радиусов. 15Приспособления 9, 16 осевого перемещения дисков выполнены в виде электромагнитов, взаимодействующих соснованием 1, и втулок 18, расположенныхмежду электромагнитами и дисками. При 20включенном положении приспособления 9,16 не касаются торцами основания 1 и вращаются вместе с валами и дисками,...

Номер патента: 1793317

Опубликовано: 07.02.1993

Автор: Лодус

МПК: G01N 3/20

Метки: изгибе, испытания, многоточечном, образцов

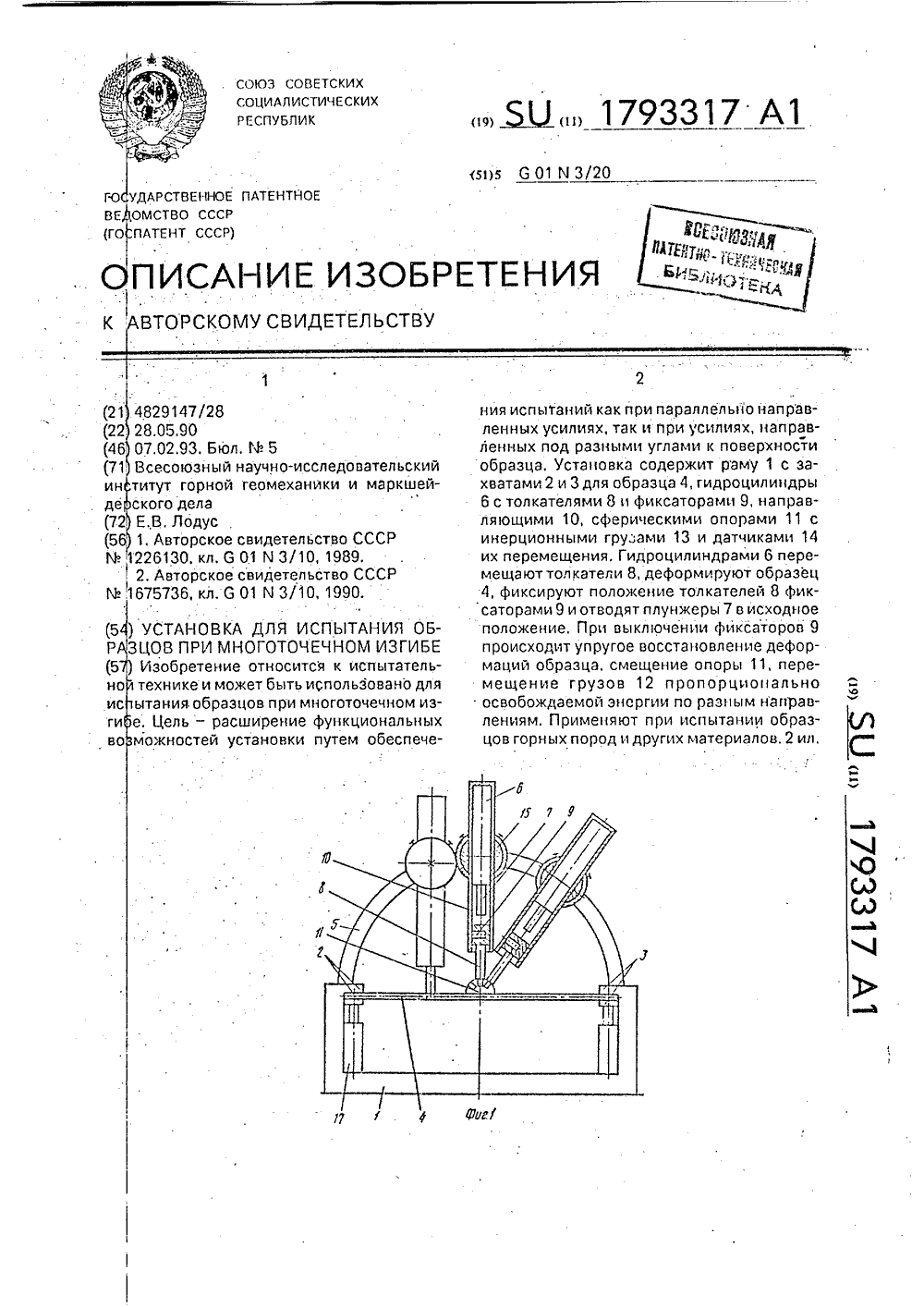

...на ней гидроцилиндры 6 с плунжерами 7 и толкатели8, взаимодействующие с соответствующими плунжерами гидроцилиндров, и фиксаторы 9 положения толкателей.Установка снабжена установленнымина плите с возможностью фиксированногоповорота относительно оси захватов на-правляющими 10 по числу захватов, предназначенной для закрепления наповерхности образца сферической опорой 11 с радиальными пазами 12 и размещенными в соответствующих паза радиальной опоры подпружиненными грузами 13 и регистраторами 14 их перемещения, Гидро- цилиндры 6 и толкатели 8 размещены в соответствующих направляющих 10.Направляющие 10 установлены на шарнирах 15 с фиксаторами их углового положения. Грузы подпружинены пружинами 16. Регистраторы перемещения грузов...

Номер патента: 1793311

Опубликовано: 07.02.1993

Автор: Лодус

МПК: G01N 3/08

Метки: испытаний, физико-механических

...2 и 3, установленную воосно захватам платформу 7 с приводом 8 ее вращения. На платформе 7 установлен режущий инструмент 9, выполненный, например, в виде цепной пилы с приводом 10 ее вращения. Режущий инструмент предназначен для взаимодействия с образцом 4 с обеспечением прямой линии реза, что достигается с помощью гидроцилиндра 11 двухстороннего действия. Ф о р м у л а и з о б р е те н и я Установка для физико-механических испытаний материалов, содержащая корпус, установленные в нем с воэможностью осевого перемещения захваты для образца и режущий инструмент, предназначенный для взаимодействия с образцом, о т л и ч аю щ а я с я тем, что, с целью расширения функциональных возможностей установки Гидроцилиндр 11 связан с площадкой 12,...

Номер патента: 1791755

Опубликовано: 30.01.1993

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образцов, усталость

...5, и механизм перемещения второго захвата 3, выполненный в виде платформы 6, соосно установленного на ней свозможностью поворота барабана 7 и навитой на последний гибкой тяги 8, котораясвоим концом соединена со вторым захватом 3.Установка снабжена маятником 9 сгрузом .10, ось которого жестко соединена с осью указанной платформы 6, иуст,"гновлейной на основании с воэможн остью йогворотаотносительно оси, перпендикулярйой оси маятника, дополнительнойплатформой 11, на которой закреплена основная платформа 6,Барабан 7 приводится во вращениеприспособлением 12, Платформа 11 установлена на шарнире 13 на винте 14, Положение винта 14 изменяется гайками 15 и 16.Повороты дополнительной платформы осуществляются приспособлениями 17, например,...

Номер патента: 1791754

Опубликовано: 30.01.1993

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, нагрузками, образцов, ударными

...в соответствующие катушки. Кон- такты замыкают источйик"тока через планку 31; котораа связывает также кинематическиосновные колеса 2,3 и ролики 31, и 32. Нароликах 31 и 32 установлены рычаги 33, на которых установлена пружина 14, С планкой 30 фрикционно взаимодействуют утолщенные участки 12, длийа которойразлична. Передача с гибким элементом 22 20представляет собой, например, ременйуЮ иередачу, связывающую дополнительныеколеса 20 и 21, расположенные в" разных плоскостях. Ролики 25 установлены в каналах; расположенных йод острым углом к лийии перемещения гибкой связй передачй 23, Контакты 28 и 29 закреплены на ролике32 с обеспечением замыкания цепи при вза имодействии с планкой 30.ЗОУстановка работает следующйм образом.Включают привод 13...

Номер патента: 1789906

Опубликовано: 23.01.1993

Авторы: Гуревич, Лодус, Халтурин, Хлопотов

МПК: G01N 3/10

Метки: гидропривод, испытания, образца, прессу, прочность

...образца за одну ступень реформирования, упор 1530 вступает во взаимодействие с толкателем14, а последний отпирает клапан 12, Рабочая полость 6 сообщается со сливной магистралью 13, происходит сброс давления всистеме нагружения и прекращение пере 40 45 50 Формула изобретенияГидропривод к прессу для испытания 55 образца на прочность по авт, св, % 1651144, о т л и ч а ю щ и й с я тем, что, с целью повышения точности испытаний путем обеспечения заданного приращения деформации образца при ступенчатых нагружениИзобретение относится к испытательной технике, в частности к устройствам для испытания образцов материалов на прочность,Известен гидропривод к прессу для испытания обрззца на прощость. содержащий корпус; размещенный в нем...

Номер патента: 1788241

Опубликовано: 15.01.1993

Автор: Лодус

МПК: E21C 39/00, G01N 3/32

Метки: горных, испытаний, полевых, пород

...схема устрой1788241 40 45 50 55 пус 1 для размещения в скважине 2, первый 3 и второй 4 пуансоны, установленные в корпусе 1 перпендикулярно его оси, первый рычаг 5, шарнирно связанный с первым пуансоном 3, первое колесо 6, на торце которого закреплен рычаг 5, штангу 7, кинематически связанную с колесом 6, груз 8, и свободно установленный на штанге, и связывающую их пружину 9,Устройство снабжено вторым рычагом 10, шарнирно сдединенным со вторым пуансоном 4, вторым колесом 11, второй штангой 12, свободно установленным на ней вторым грузом 13 с пружиной 14, и фиксатором 15 для соединения грузов. Второй рычаг 10 установлен на торце второго колеса 11, кинематически связанного со второй штангой 12.Колеса 6, 11 связаны со штангами...

Номер патента: 1788240

Опубликовано: 15.01.1993

Автор: Лодус

МПК: E21C 39/00, G01N 3/10

Метки: горных, испытания, полевых, пород, условиях

...схема у1788240 45 50 55 рический корпус 1 для размещения в сквакине 2, два пуансона 3, 4, установленные в корпусе ъерпейдйкулярно его оси; дву- плечий рычаг 5, шарнирно связанный с пуансонами, колесо 6, на торце которого установлен рычаг, штангу 7, кинематически соединенную с колесом, груз 8, подвижно установленный на штанге подпружиненный пружиной 9 относительно нее.Устройство снабжено вторым колесом 10, дополнительным двуплечим рычагом 11 и фиксаторами 12, 13 для соединения рычагов 5, 11 с колесами 6, 10. Второе колесо 10 кинематически связано со штангой 7. Дополнительный двуплечий рычаг 11 установлен на торце второго колеса 10 и шарнирно связан с пуансонами, Колесо 6, 10 имеют разные диаметры,Рычаги связаны с колесами...

Номер патента: 1783370

Опубликовано: 23.12.1992

Автор: Лодус

МПК: G01N 3/56

Метки: испытания, трение

...и фрикционным колесом 17, располо женньм на приводе вращения и предназначенным для поочередного взаимодействия с грузами. Привод вращения 14 установлен на каретке 16. Грузы 9-12 последовательно размещены на валу. Кинемати-ческая связь грузов с валом выполнена ввиде муфт 13 по числу грузов,Направляющая имеет вид вйнта 15,вдоль которого перемещается каретка,платформа 17 служит для размещения привода, а винт 19 служит для смещения платформы 18. На основании установленывтулки 20 с электромагнитными муфтами 21,с которыми взаимодействуют грузы 9-12Установка работает следующим,образом.Вращение винта 6 деформируют пружину 7 и создают заданное взаимное поджатиеобразца 4 и контробразца 5. Включают при.вод 14 и через колесо 17 приводят во вращение...

Номер патента: 1783369

Опубликовано: 23.12.1992

Автор: Лодус

МПК: G01N 3/56

Метки: испытания, напряженном, плоском, состоянии, трение

...с кареткой 3 пес парой контрабразцов с приложением .: ремещэются упоры 13, 14 и поочередноударной нагрузки к разным боковым повер взаймодействузот.с парами рычагов 9; 10,хностям образца.,: .,:: .; Рычагй 9, 10 при повороте деформиру 1 отЦель достигается тем, что установка пружину 12,Припереходерычэговза:центрснабжена двумя рычагами, установленными .: оси 11 движение их продолжается поД дейоднимикойцаминаоснований:посредством ствиемпружины 12, Происходит разгон рыобщей оси, силовой -пружиной, стягиваю чэгов и соударение контробразцов 8, 16 сщей вторые концы рычагов, двумя упорами, образцом 6 или 18; После соударения образустановленными на каретке с противопо- цыпродолжэютвзаимноедвижениеотносиложных сторон от оси рычагов с...

Номер патента: 1783366

Опубликовано: 23.12.1992

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образца, усталость

...изобретения является расшире бежной нагрузки по длине образца изменяние функциональных возможностей путем ют радиус вращения образца, при этом, чем обеспечения ударных испытаний с осевой меньше радиус вращения образца, тем, нагрузкой как при стабильном. так и при больше неравномерность распределения регулируемом распределении нагружаю- нагрузки по длине образца, Для изменения щейцентробежнойсилы подлинеобразца. 30 радиуса перемещения образца включаютЦель достигается тем, что связь двупле- привод 19 и приводят во вращение зубча-чего рычага с осью выполнена в виде уста- тые колеса 13, 14. Колеса взаимодействуют с новленной на ней пары входящих в рейками 15, 16 и перемещают рычаг 3, 4 зацепление зубчатых колес, оси которых па-...

Номер патента: 1781591

Опубликовано: 15.12.1992

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, прочность, стенд

...направляющие 10 перпендикулярны направляющим 9, с которыми связаны инерционные грузы, Ударники выполнены в виде рамок, Рамка 11 второго ударника установлена в рамке первого ударника 2 с возможностью перемещения в ней. Привод 3 первого ударника предназначен для перемещения его в направлении, перпендикулярном направлению перемещения рамки второго ударника 11,Приводы 3, 13 выполнены в виде кулачков, вращение которых осуществляется двигателями 15,16 соответственно. Возврат ударников в исходное положение осуществляется пружинами 17, Перемещение ударника 2 ограничивается упором 18, а ударника 11 - ударником 2, играющим роль упора, Дополнительные направляющие 10 могут быть выполнены в виде колец, в которых размещены подвижно...

Номер патента: 1779977

Опубликовано: 07.12.1992

Автор: Лодус

МПК: G01N 3/32

Метки: изгибе, испытания, образцов, усталость

...на.нем два торцевых 2, 3 и два консольных 4, 5 захвата образцов 6, 7, приводы 8, 9 вращения, шарнирно связанные с соответствующими торцевыми захватами 2, 3, нагружатель 10 40 статической силой, соединяющий консольные захваты 4, 5, две опоры 11, 12, предназначенные для взаимодействия с соответствующими образцами 6, 7, и механизм 13 перемещения опор вдоль оси захва тов.Установка снабжена двумя гидроцилиндрами 14, 15, полости которых связаны между собой, вторым механизмом 16 перемещения опор, Опоры установлены на 50 штоках 17 соответствующих гидроцилиндров. а механизмы 13, 16 перемещения опор 11, 12 вдоль оси захватов связаны с соответствующими гидроцилиндрами 14, 15.Механизмы перемещения выполнены в 55 виде винтов 13, 16 и приводов...

Номер патента: 1778618

Опубликовано: 30.11.1992

Автор: Лодус

МПК: G01N 3/34

Метки: изгибе, испытания, образца, усталость

...8, вторым диском 9, установленным коаксиально второму корпусу с образованием кольцевого зазора для образца, приводом 10 вращения второго диска 9, двумя парами полых направляющих 11, 12, 13, 14, предназначенных для прохождения образца, связывающих между собой кольцевые зазоры и сопряженных с окружностями цилиндрических поверхностей корпусов и дисков, Направляющие 11, 12 первой пары параллельны друг другу, а второй пары 13, 14 - пересекаются и размещены между направляющими 11, 12 первой пары. Установка снабжена заслонками 15, 16, 17, предназначенными для поочередного соединения полостей пар направляющих с кольцевыми зазорами корпусов. Подпружиненные топкатели 3,8 расположены в плоскости дисков 5,9 и предназначены дпя поочередного...

Номер патента: 1778617

Опубликовано: 30.11.1992

Автор: Лодус

МПК: G01N 3/32

Метки: изгиб, испытаний, образца

...груза 5, предназначенных для закрепления на концах образца 4 посредством захвата 6, привод вращения платформы, включающий вал 7 и пару катков 8,9, установленных на валу 7 по разные стороны от оси вращения платформы 2 и предназначенных для фрикционного взаимодействия с ней,Установка снабжена фиксаторами 10катков 8,9 на валу, Катки 8,9 установлены навалу эксцентрично относительно оси и наклонно к оси вала 7,Фиксаторы выполнены, например, в ви-.де болтов 10 с прижимными втулками 11,Пружина 12 обеспечивает фрикционноевзаимодействие платформы 2 с катками 8,9.Вал 7 вращается двигателем 13.Установка работает следующим образом,Для испытаний образца в двух плоскостях включают привод 13 и приводят во вра 55 его оси. 2. Установка по и,...

Номер патента: 1778296

Опубликовано: 30.11.1992

Автор: Лодус

МПК: E21C 39/00

Метки: горных, испытаний, полевых, пород

...и Фиксирует поворот шаровой части шарнира 12,Пуансон состоит из двух подпружинен" ных частей 4 и 13 с Фиксаторами 14 этих частей в направляющей 15. На торцах частей пуансона могут размещаться контробразцы 16, или резцы, или другие элементы для взаимодействия с породами стенки скважины. Корпус 1 распирается в скважине посредством упоров с рычагом 17 и винтом 18 каждый, Пуансон установлен на штанге на оси 19. 25 Устройство работает следующим образом. Размещают корпус 1 в скважине 2 и фиксируют его от поворота посредством винтов 18, рычагов 17 и упоров 16, Для нагружения пород стенки скважины усилиями с изменением места приложения нагрузки выключают Фиксаторы 14 и посредством пружин, поджимают части 4 и 13 пуансона с обраацами 16 к...

Номер патента: 1777039

Опубликовано: 23.11.1992

Автор: Лодус

МПК: G01N 3/24

Метки: испытания, образца, срез

...сквозными отверстиями 5,6 в каждой, одни иэ которых 6 предназначены для размещения образца 7,:гидроцилиндр 8 со штоком 9, расположенным во вторых сквозных отверстиях, упру, гие элементы 10 по числу матриц каждый иэ которых установлен между соответствующей матрицей 4 и подвижной траверсой 2. В каждой матрице 4 выполнено по третьему сквозному отверстию, соосномусоответствующему упругому элементу 10 и сообщающему сквозное отверстие 6 под обраэец с наружной поверхностью матрицы, обращенной к неподвижной траверсе 3. Установка снабжена упорами 11, расположенными в соответствующих сквозных отверстиях 6 под образец и преднаэначенными для контактирования с боковой поверхностью образца 7, толкателями 12, размещенными в соответствующих...

Номер патента: 1772681

Опубликовано: 30.10.1992

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, механических, нагружении, образцов, циклическом

...колесам.На чертеже представлена схема установки,Установка для механических испыта. гийобразцов материалов при циклическом нагружений содержит основание 1 с направляющей, траверсу 2, установленную нанаправляющей с возможностью перемещения, активный захват 3 образца 4 и закрепленный на основании пассивный захват 5,силовую пружину б, один конец которой закреплен на траверсе 2, а второй соединен сактивным захватом 3, толкатель 7, связанный с траверсой, палзун 8, фиксатор 9 толкателя 7 на ползуне 8 и кривошипныймеханизм 10 с приводом 11 для перемещения ползуна.Установка снабжена вторым талкателем 12, двумя соосными колесами 13, и фиксатором 14 для соединения колес друг сдругом, Толкатели установлены параллельно и кинематически...

Номер патента: 1772680

Опубликовано: 30.10.1992

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, усталость

...захваты 2, 3 образца 4, привод 5 вращения торцевых захватов, центральный захват 6, механизм 7 нагружения центрального захвата, включающий толкатель 7, одним концом соединенный с центральным захватом, и кривошип 8, связанный с другим концом толкателя 7.Установка снабжена дополнительными центральными захватами 9, 10, предназначенными для размещения по длине образца 4, дополнительными толкателями 11, 12 по числу центральных захватов, и фиксаторами 13 для соединения толкателей с кривошипом 8, Соединение толкателей с центральными захватами выполнено в форме шаровых подвесок. Фиксаторы 13 установлены на втулках 14, размещенных на концентричном валу 8. Вращение вала 8 осуществляется от привода 5 через передачу 15, а вращение захватов 2, 3...

Номер патента: 1772679

Опубликовано: 30.10.1992

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, механических, нагружении, образцов, циклическом

...направляющей и предназначенными для взаимодействия с кривошипам, иприспособлениями для асево о перемещения одного из каждой пары упоров.На чертеже представлена схема установки.Установка для механических испытанийобразцов материалов при циклическом нагружении содержит основание 1 с направляющей, активный 3 и закрепленный наосновании пассивный 4 захваты образца 5,палзун 6, установленный на направллющей2, силовую пружину 7, один конец которойсвязан с полэуном 6, а второй соединен сактивным захватом 3 и кривошипный механизм 8 с приводом 9 для перемещения палэуна.Установка снабжена двумя парами попарно саосных упоров 10 - 13, установленных на ползуне 6 перпендикулярнонаправляющей 2 и предназначенными длявзаимодействия с кривошипам 8, и...

Номер патента: 1772678

Опубликовано: 30.10.1992

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, повторными, ударами

...и пару регулируемых упоров 7, 8,размещенных на основании по разнье стороны от первого плеча 3 рычага л предназначенных для взаимодействия с образцом5,Установка снабжена дополнительнымрычагом 9, конец которого шарнирно связан со вторым плечом 10 двухплечего рыча-.га, двумя параллельными направляющими11, закрепленными на основании, траверсой 12, усаоеой на направля 1 ощих,приводом 13 для перемещения траверсывдоль направляющих и шаровым шарниром14, установленным на траверсе и связыва 1 ощим с нею дополнительный рычаг 9, который установлен на шаровом шарнира свозможностью осевого перемещенияПривод перемещения траверсы состоитиз двигателя 13 вращения, зубча 1 ой пары15. гаек 16, закрепленных на траверсе, и колесно-цеггной связи...

Номер патента: 1772677

Опубликовано: 30.10.1992

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, повторными, ударами

...с затухаюшей ампли ся под действием груза, разгоняется и притудой, а также при регулировании интерва- соударении образца б .упором 12 происхолов времени между ударами, дит ударное нагружение, Гоуз 15 по инерЦель достигается тем, что установка ции перемещается и создает качаниеснабжена маятником,подвешенным на кон- маятника 13, Зто приводит к изменениюце второго плеча рычага, фиксатором пово изгибающей нагрузки на образце б с затухарота маятника относительно рычага, а груз нием амплитуды колебаний, Для испытанийустановлен на маятнике. при нанесении ударных импульсов без поКроме этого, механизм перемещения следующих колебаний нагрузки включаюттолкателя выполнен в виде колеса, соеди- фиксатор 14. Это исключает колебания маненного с...

Номер патента: 1772675

Опубликовано: 30.10.1992

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образца

...испытаний беэ участил инерцион- НЫХ СИЛ НаГРУжЕНИЯ ООРЭЗЦЭ ВКЛЮчают фИК- сатоо 14, Выключэют фиксаторы 15. 16, ПоследОВятельнО Включают секции В катушек 6, 7 и перемещаот соответствующие грузы 4, 5 в заданных направлениях Вдоль оси пружин. Пружины 2, 3 передают нагрузку на образец 12 через захваты 10, 11, При достижении эаданныох нагрузок обесточивяот катушки, грузы 4, 5 перемещаотся под действием пружин 3 и нэгрукают образец циклическими нагрузками с зэтухэ 01 ЦРЙ амплитудой. Для перехода к испыпганиям с участием инерционных сил включают фиксаторы 15, 16 и выключают фиксатор 11, В движение приходит каретка 13 с образцом 12 при затухании амплитудь перемещений и соответственно амплитуды инерционных сил и механических усилий Параметры...

Номер патента: 1772674

Опубликовано: 30.10.1992

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образцов, усталость

...соосных захвата 8, 9образца 10, один из которых 9 закреплен надругом конце первого рычага 6, и связывающий второй захват 9 со вторым концомвторого рычага 7 силовой элемент 11,Установка снабжена колесом 12, установленным на валу 5 второго рычага, ударникой 13, установленным на первом рычаге6 с возможностью перемещения вдоль него,упорами 14, закрепленными на втором захвате 9 и предназначенными для взаимодействия с ударником, и электромагнитнымфиксатором 15, установленным на ударникеи предназначенным для фиксации его относительно колеса 12. Силовой злемент 11 может быть выпол. нен в виде пружины. Ударник 13 подпружинен пружиной 16. Приводы 2, 3 установлены на площадках 17, относительное полажение которых регулируется винтами 18, Позицией 19...

Номер патента: 1770815

Опубликовано: 23.10.1992

Автор: Лодус

МПК: G01N 3/20

Метки: изгиб, испытания, многоточечный, образца

...Перемещение опор рычагов по направляющей позволяет регулировать отношение плеч и регулировать тем самымсоотношение усилия разгрузки и пригрузки,Гидроцилиндры работают от насосной станции 17. Для надежной фиксации толкателей на них выполнена насечка, с которой взаимодействует соответствующий фиксатор 13.Установка работает слелующим образом.Включают насосную станцию 17 и посредством гидроцилиндров 7 перемещают толкатели 5, установив при этом плунжеры 8 соосно соответствующим толкателям, Фиксаторы 13 при этом выключены, фиксаторы 11 включены, При перемещениитолкатели 5 деформируют образец 3 по участкам до заданного прогиба, При достижении заданной деформации образца на соответствующем участке производят включение фиксатора 13 и фиксируют...

Номер патента: 1770813

Опубликовано: 23.10.1992

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, образцов, центробежная

...5 винтовой пары и захваты 7 для образца 8, установленные на торце винга 4,Установка снабжена установленнойэксцентрично первой платформе второй 40платформой 9 с приводом 10 ее вращения ивторой винтовой парой 11, 1, винт 11 которой установлен перпендикулярно оси вращения второй платформы 9, в основание 13первой платформы 2 и ее привод 3 установлены на гайке 12 второй пары.Первая платформа 2 имеет фиксаторы14 для соединения ее с корпусом 13, и муфту15 для соединения платформы 2 с приводом3. Вращение винта 11 осуществляется приводом 16. Платформа 9 соединена с приводом 10 посредством фиксатора 17, Образец8 может быть пригружен центробежнымгрузом 18,Установка работает следующим обраэом.Включают привод 3 и через муфту 15при включенных...
