Лодус

Номер патента: 1552063

Опубликовано: 23.03.1990

Автор: Лодус

МПК: G01N 3/32

Метки: гибких, испытания, образцов, усталость

...в спиральной 13 и радиальной 14 прорезях.Колеса 8 и .11 находятся в зацеплении с шестернями 15 и 16, соединенными соответственно с приводами 10 и 12. Рамка установлена на направляющей 17 и связана с платформой 18. Число рамок с размещенными на ней элементами может бьггь любым и определяется задачами испытаний,Установка работает следующим образом.Посредством винтового устройства 5 создают необходимую осевую нагрузку на образце 4. Перемещением платформы 18 механизмом7 перемещают подшипник 9 с колесами и рамкой 6 в положение, выбранное, как место приложения нагрузки по длине образца. Одновременно включают приводы 10 и 12 и приводят во вращение колеса 8 и 11 с равными скоростями и в одном направлении. Осуществляется круговой изгиб образца...

Номер патента: 1552059

Опубликовано: 23.03.1990

Автор: Лодус

МПК: G01M 7/08

Метки: воздействие, испытаний, нагрузки, образцов, стенд, ступенчатой, ударной

...плоскости вращения маховика 2 относительно оси штанги 4. Включают привод 3 и раскручивают маховик 2 до скорости, при которой обеспечивается заданная амплитуда ударной нагрузки. Посредством прижимного. приспособления 5 поджимают штангу 4 к маховику 2, в результате чего штанга 4 перемещается в осевом направлении и начинает вращаться вокруг своей оси. Это приводит к поочередному взаимодействию конусного элемента 12 с грузами 10 и к ступенчатому нагружению образца 8 осевой и крутящей нагрузками. При взаимодействии с наковальней 11 происходит разрушение образца 8,Соотношение между осевой и крутящей компонентами нагрузки регулируют изменением угла между плоскостью вращения маховика 2 и осью штанги 4, величины:же скоростей де-...

Номер патента: 1552053

Опубликовано: 23.03.1990

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, образцов, центробежная

...платформу 1 с приводом 2 ее вращения, размещенные на платформе торцовый 3 и боковые 4 и 5 захваты для оЬразца 6, нагружающий механизм, включающий гибкие тяги 7, центроЬежные грузы 8, закрепленные на концах тяг, и блоки 9, огибаемые тягами, преобразователи нагрузки по числу боковых захватов, выполненные в виде зубчатых колес 10 и 11 с кулисами 12 и Ьарабанами 13на осях вращения колес и реек 14 и 25 15, на которых закреплены боковые захваты 4 и 5. Кулисы 12 предназначены для изменения направления оси реек 14 и 15. Концы тяг 7 навиты на соответствующие барабаны 13.Преобразователи расположены на консолях 16 размещенных на скобах17 с возможностью изменения высотыконсоли 16 над уровнем платформы 1 иизменения положения относительно...

Номер патента: 1539582

Опубликовано: 30.01.1990

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, образцов, ударных, центробежная

...создают необходимьгй крутящий момент на валу привода барабана путем подачи тока соответствующей величины в катунки привода,только с постоянным, но и с изменяемым соотнонением между инерционными силами в момент соударения образцов.На чертеже изображена схема предЛягаемой установки, общий вид.Установка состоит из станины 1, платформы 2 с приводом 3 ее вращения,размещенных наплатформе центробежых грузов 4 - 6, захватов 7 - 9 для образцов 10 - 12, закрепленных на грузах 4 - б, и барабана 13 с приводом 14 его вращения, соединенного гибкими тягами 15 с грузами 4 - б, установленными в напрявляюцей 16.Барабан 13 выполнен ступенчатым. Грузы 4 - 6 размещены в ряд в направ- ВЛяющей 16 с возможностью перемещения вдоль общей оси, Каждый груз со-д...

Номер патента: 1539575

Опубликовано: 30.01.1990

Автор: Лодус

МПК: G01N 3/10

Метки: испытания, напряженном, образцов, сложном, состоянии

...регулируют подбором передаточных чисел зубчатых передач.Размеры установки определяются размерами образцов и задачами испытания. 20 25 Формула изобретения Установка для испытания образцов при сложном напряженном состоянии, содержащая силовую раму, захваты образца и контробразца соответственно, привод для перемещения захватов образца и контробразца с зубчатой передачей и механизм нагружения, о тл н ч а ю щ а я с я тем, что, с це 30 35 лью расширения функциональных возможСоставитель А.МиндияровТехред М.Ходанич Корректор О.Кравцова Редактор А.Ревин Заказ 210 Подписное Тираж 490 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-издательский комбинат "Патент",...

Номер патента: 1539573

Опубликовано: 30.01.1990

Автор: Лодус

МПК: G01N 3/00

Метки: испытания, прочность, рычажная

...для крепления образца 9, планки 10 и винта 11, Четырехзвенник снабжен противовесом 12, Активный 7 и пассивный 8 захваты шарнирно соединены соответственно с рьг.чагом 5 и планкой 10, а соосностьих перемещения относительно друг друга обеспечивается направляющей втулкой 13. Рычаг 5 ыярцирно закрепленна вале 4 привода 3 вращения с возможностью поворота только в плоскости четырехзвенникя..Рычажная установка работает следующим образом.Перемещая груз 6 вдоль рычага 5,доводят нагрузку ца образце 9 до тре"буемого, постоянно действующего пристатическом положении четырехзвенника, значения. При проведении испытя"ний на ползучесть величину нагрузкипри этом корректируют вращением винта 11 или (более грубо) перемещением40груза 6,Для...

Номер патента: 1539315

Опубликовано: 30.01.1990

Автор: Лодус

МПК: E21C 39/00

Метки: горных, испытаний, полевых, пород

...Ч штанги 3,1 ил. 3, пружину 12, установленную междугайкой 11 и корпусом и два дополнительных измерителя 13 и 11 нагрузки,установленных на штанге 3 между пуансоном 2 и гайкой 5 и между гайками 5и 11 соответственно,Устройство работает следующим образом,Размещают корпус 1 устройства вскважине 15, Для испытаний в режимезаданных деФормаций при статическомнагружении вращают гайку 5 и путемосевого перемещения штанги 3 при взаимодействии клинового прилива 10 склиновым пазом 4 штанги 3 перемещаютпуансон 2 и деФормируют стенку скважины 15 до заданной деформации,величину нагрузки контролируютпо измерителю 6, После прекращениявращения гайки 5 деФормация стенкискважины 15 остается постоянной, падение нагрузки на измерителе 6 характеризует...

Номер патента: 1536262

Опубликовано: 15.01.1990

Автор: Лодус

МПК: G01N 3/34

Метки: возбуждении, затухающих, испытания, колебаний, многократном, нагрузки, образцов, осевой

...нагрузок, тоскорость вращения платформы 9 должнабыть больше скорости вращения платФормы 3, 11 ри вращении платформ про тив часовоц стрелки (вид сверху) соотношение скоростей для тех же условий выбора знака начальной осевой нагрузки должно быть обратным. Разность скоростей вращения выбирается по условию обеспечения заданной скорости нарастания осевой начальной нагрузки на образце с учетом жесткости элементов 7, При достижении заданных скоростей вращения платформ включают Фиксатор 12 и соединяют груз 5 с платформой 9. За счет разности скоростей вращения платформ груз смещается вдоль направляющих б и нагружает образец начальной осевой нагрузкой нужного знака, При достижении заданной величинынагрузки отключают Фиксатор 12, и груз под...

Номер патента: 1536261

Опубликовано: 15.01.1990

Автор: Лодус

МПК: G01N 3/34

Метки: исследований, образцов, физико-механических

...12. Привод 8 возвратно-вращательного движения состоит иэ двигателя 13, эксцентрика с рамкой 15 и толкателем 16, связанйым с винтом 11. Винт 11 установлен С возможностью вращения и осевого пе- емещения. Фиксатор начального положения груза 5 состоит иэ колодки 17, заимодействующей с поверхностью руза 5, якоря 18, катушки 19 и пружины 20. Вес инерционного груза регулируется дополнительными массами 21, Дпя проведения эксперимента установка оснащается приборами 22 и механизмми 23.Установка работает следующим образом,Подают ток в катушку 19 и якорь 8, преодолевая сопротивление пружины 20, поджимает колодку 17 к поверхности груза 5 и Фиксирует его от поворота, Включают приводвращения и посредством зубчатой пары ,О вращают винт 11 и колесо 12...

Номер патента: 1536260

Опубликовано: 15.01.1990

Автор: Лодус

МПК: G01N 3/32

Метки: изгибе, испытания, образца, усталость

...к блоку управления (,не показан), При включенном приводе 8 усилие поджатия рамки 12 к колесу 10 достаточно, чтобы обеспечить Вращение колеса 10 совместно с колесом 9 необходимое длЯ ВращениЯ захвата 5 Образца 6Осевое нагружение образца производится смещением стойки 2 с помощью ВИНТ 18 СМЕщЕниЕ Захвата 4 ВДОЛЬ стойки 2 прОИЗВодится Винтом 19,Утанозка работает следующим образом,Образец 6 устанавливают в захватах 4 и 5. Пля испытаний на круговой изгиб с переменной деформацией изгиба образца включают оба привода 7 и 8 с разными скоростями Вращения Подают ток в катушку 14 или 15 элект/" е ромагнита и путем перемещения соответствующего якоря 16 посредством ролика 17 поджимают рамку 12 к колесст 10, За счет разности скоростей вращения...

Номер патента: 1536258

Опубликовано: 15.01.1990

Автор: Лодус

МПК: G01N 3/32

Метки: изгибе, испытания, круговом, образца, усталость

...Врез)еаег платформу и 112 ск)уьгетзегет грузы 17 через колсзса2, рэзмеяеццые ца есвряцяе 0 Гейся попере-Гце О. ри достижении заданной скоос тз зрэ;сц 151 грузо 17, определяе - мой зазз,явп.1 объемом подводимой знер- )ЗИИ, 0 ТКЛ 10 ЧЯОГ Мьф Ту 1 Ч 1 ФИКС ЯторЫ 1 3, ц вкзпочают (риксатор 1 Ь который жестко саед;Ецяет платФорму 13 с перес(ЯГГзной А, Б результате колеса 12 поет, действием энергии вращения грузов 1 7 Об(зга 10 Т цлэГО 0 эц 1 у3 и пзе 1 ВОДЯт ВО ТЗращЕПИЕ ПОПЕрЕЧТ(цу Г( С ЗаХВЭтОМ 6.1(роисз,о)Гг круговой изгиб образца 7 до полно реа.и.(ации энергии системы, ЦЯКОЦ Сс;Ц 10 й Ца РЯСКРУЧЕЦН Х ИЕТЕРЦИ- анны.рузэ.Дт);., Обеспеьеция цлителтрного кругового изгиба образ са включают муфту 15 соеззцнеция платформы с валом 9 и муфту 16...

Номер патента: 1536257

Опубликовано: 15.01.1990

Автор: Лодус

МПК: G01N 3/32

Метки: затухающих, испытания, колебаниях, нагрузки, образцов

...упорами в паре, равном ширине образцов, все образцы в 1 слючаатся в деформирование одновременно Привод смещения груза выполнен в виде зубчатого колеса б с рукояткой 14, установленных на каретке 15, зубчатого сектора 16, связанного с колесом, подпружиненного Фиксатора 17, взаимодействующего с рычагом 4, и механизма 18 выключения Фиксатора, выполненного в виде электромагнитной катушки, взаимодействующей с фиксатором 17, 25Установка работает следующим образом.Посредством рукоятки 14 вращают колесо 6 и перемещают каретку 15 с Фиксатором 18 вдоль сектора 16, При этом происходит поворот рычага 4 с грузом 5 и поворот колес 7, Захваты 2 и 13 деформируют образцы 3, 11 и 12 до заданной деформации. Подают ток в электромагнитную катушку 18, Фиксатор...

Номер патента: 1536255

Опубликовано: 15.01.1990

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образцов, прочность, центробежная

...и электромагнитными фиксаторами 12, 13. 25Установка снабжена бесконечнойгибкой лентой 14 из ферромагнитногоматериала, размещенной на платформеи электроприводом 15, связанным слентой. Фиксаторы выполнены в виде 30электромагнитных катушек 12, 13 взаимодействующих с лентой 14 и снабженной осями 16, 17 вращения, на которыхустановлены торцы направляющей 5.Втулки 10, 11 являются ограничителями перемещения грузов 6, 7 и соединяют торцы направляющей 5 с осями16, 17 вращения. Установка имеет концевой ьыключатель 18, взаимодействующий с втулками 10, 11, Лента 14 натянута на барабаны 19, 20, связанные сприводом 15 вращения.Установка работает следующим образом,Включают привод 3 и приводят вовращение платформу 4 со скоростью,при которой груз 6...

Номер патента: 1536254

Опубликовано: 15.01.1990

Автор: Лодус

МПК: G01N 3/24

Метки: испытания, образцов, срез

...на нем соосно дисковую 15 платформу 2 с диаметральным пазом 3 и охватывающее ее кольцо 4, приводы 5, б вращения соответственно дисковой платформы 2 и кольца 4 и соединенные с ними соответствующими валами 7, 8, 20 соосно связанные между собой последовательно груз 9, захват 10 и образец 11 и размещенные в пазу 3 платформы 2 с возможностью перемещения вдоль него так, что груз 9 расположен между 25 осью вращения дисковой платформы 2 и захватом 10, а образец 11 обращен к торцу паза 3, и закрепленные на обращенной к дисковой платформе 2 поверх ности кольца 4 резцы 12, предназначенные для периодического перемещения у торца паза 3.Установка работает следуюшим образом,Одновременно включают приводы 5 и 6 и приводят во вращение платформу 2...

Номер патента: 1536253

Опубликовано: 15.01.1990

Автор: Лодус

МПК: G01N 17/00, G01N 3/20

Метки: испытаний, образцов, физико-механических

...только изгибающей нагрузкой. Соотношение деформаций регулируется положением захватов 6 относительно оси зазора 3 направляющей 2. Такимобразом, образец испытывают как придействии изгибающей, так и при совместном действии изгибающей и осевойнагрузок, 1 ил. чески связанная с приводом 11 вращения.Установка работает следующим образом.Криволинейный участок направляющей 2 помещают в емкость 12, заполненную рабочей жидкостью или поверхностно- активным веществом. Образец 7 закрепляют в захватах 6, которые предвари - тельно устанавливают таким образом, чтобы при перемещении каретки 4 закрепленные на них захваты 6 располагались в зависимости от условий нагружения с внешней или внутренней стороны криволинейного участка направляющей 2,...

Номер патента: 1536250

Опубликовано: 15.01.1990

Автор: Лодус

МПК: G01N 3/00

Метки: испытания, напряженном, образцов, плоском, состоянии

...захватов 4,5,11 с тягой 10 и барабаном 17 перемещаются вместе с грузом вниз по стойке 2 и направляющей 3 соответственноЕсли тяга 18 не закреплена на осно. 55ванин 1, то барабан 17 скользит однойиз своих боковых граней по наклоннойнаправляющей 3, вызывая плавное перемещение тяги 10 с захватом 11, и тем Перемещение тяги 10 ио направляющей3 сопровождается вращением барабана17, вал которого установлен в хвостовой части тяги 10, что приводит к дополнительному циклическому смешениюобразца 12 в соответствии с Формой иколичеством граней на взаимодействующей с направляющей 3 поверхности барабана, 1 ил . самьпл смещение образца 12 относительно контробразцов 6 и 7. Рост сопротивления пружины 13 привод лт к увеличению усилия поджатия бокового...

Номер патента: 1534374

Опубликовано: 07.01.1990

Автор: Лодус

МПК: G01N 3/34

Метки: испытания, образцов, прочность, трубчатых

...дисковой платформы 4, шестерни 13, посаженной на оси 2, привода 14 вращения, ЦЕПЬЮ 15 СяяЗаННОГО С ШЕСтЕрНЕй 1,3, уст 55- новленного на оси 2 барабана 16. электромагнитной муфты 7, предназначенной для связи барабана 16 с осью 12 и гибких тяг 8, намотанных на бараоан 16, Гредназ 55 а 5 епных для деформации пружинсжатия и соединенных с соответс "ВуюГцими у,ар иками 9, содержит также установленную на столе корпуса 1 соосно дисковои платформе 4 с возможность:с поворота кольцевую платформу 9 и установленные на неи )а. хваты 20 образца 3.Установка работает следующим Образом, Вкл)очаОт привод 14 и приводят во Вра щение Ось 12, на котОООЙ Г)оса жена эВктромагнитная муфта 17, Включают э)ек) эо. магнитнук) муфту7., которая соединяег барабан 6 с...

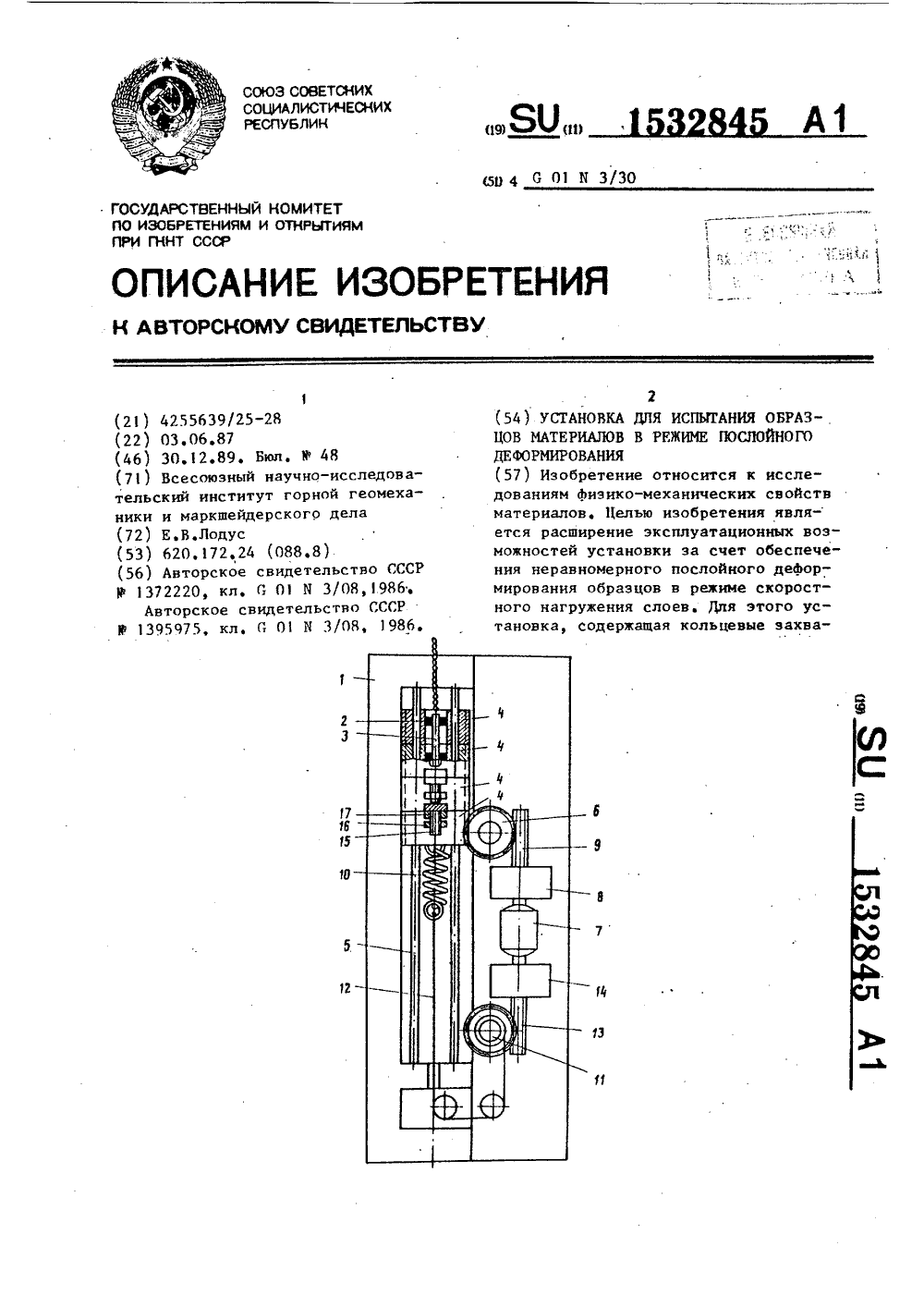

Номер патента: 1532845

Опубликовано: 30.12.1989

Автор: Лодус

МПК: G01N 3/08, G01N 3/307

Метки: деформирования, испытания, образцов, послойного, режиме

...соседних ползунов 4, представляющими собой болты 15 с гайками 16 установленными на одном ползуне нз наченного для поочередного взаимодействия с ползунами, а также регулируемыми ограничителями взаимногосмещения ползунов . С помощью ограничителей задаются величины деформаций слоев. Скоростной режим нагружения обеспечивается эа счет ускоренного перемещения ползунов под действием силовой пружины 1 О. 1 ил,каждой пары соседних ползунов,предназначенными для взаимодействия супорами 17,установленными на другомползуне из пары соседних ползунов.Установка работает следующим образом.После включения редуктора 14 вращение от двигателя 7 передается набарабан 11, на который наматываетсягибкая тяга 12, и происходит предварительное натяжение силовой...

Номер патента: 1529106

Опубликовано: 15.12.1989

Автор: Лодус

МПК: G01N 33/24

Метки: взаимодействия, грунтом, испытаний, конструкций, механических, моделей

...барабан 6от привода 9, и сбрасывают пригрузочштамп 3 падает на образец грунта 2,уплотняя его, Во время падения штамп3 тягой 7 раскручивает инерционныйгруз 5, который, продолжая вращениепосле падения штампа 3, тягой 7 снова поднимает его вместе с моделью 4конструкции, выдергивая ее иэ грунта,Работа, затраченная на выдергиваниемодели, определяется высотой поднятия штампа с моделью. 1 ил,ный штамп 3. При падении штамп 3 деформирует образец 2 грунта и производит его уплотнение с обжатием размещенной в нем модели конструкции. Во время падения штамп 3 посредством тяги 7 и барабана 6 приводит во вращение инерционный груз 5. В нижнем положении штампа 3 тяга полностью сматывается с барабана 6 и вновь наматывается на него, осуществляя подъем...

Номер патента: 1525551

Опубликовано: 30.11.1989

Автор: Лодус

МПК: G01N 3/34

Метки: группы, испытания, образцов, усталость

...связаны с рычагом 7 посред 35ством кольца 18 и упругих элементов 19.Упругие стержни 8 жестко соединеныодин с другим и рычагом 7, Жесткостьстержней 8 выбирают в соответствии ссоотношением усилий на соответствующихобразцах в группе. Установка работает следующим образом,45Включают привод 2 и посредствомкулачка 3, рамки 4 и тяги 5 циклически деформируют стержни 8, При этом образцы 10 нагружаются осевой циклической нагрузкой с частотой циклов, опре 50деленной частотой вращения кулачка 3.Для двухцикловых испытаний поочередновКлючают катушки нагружателей 12 - 15,при этом соответствующие якоря 17 втягиваются в катушки 16 и через упругиеэлементы 19 смещают рычаг 7 в соответ ствующих направлениях. Это приводит кдополнительной пригрузке одних...

Номер патента: 1525548

Опубликовано: 30.11.1989

Автор: Лодус

МПК: G01N 3/32

Метки: деформации, образцов

...работает следующимобразом,Включают привод 16 и посредствомзвездочек 15 приводят в движение 50цепи 4. Упоры 9 и 13 поочередно смещают консольные концы упругого стержня 8 вместе с грузами 7 и 12. Присмещении конца стержня 8 с грузом 7происходит его прогиб между пассивны 55ми захватами 3 и 4 вниз (по чертежу)и вверх между захватами 2 и 3. Этоприводит к соответствующим смещениямактивных захватов 6 и к деформации обРазца 5, причем деформация образцана участке между захватами 3 и .4больше, чем между захватами 2 и 3.При срыве конца стержня с упора 9груз 7 создает колебательные движенияконца стержня, что вызывает знакопеременные затухающие волны деформации на участках образца. Затем вовзаимодействие со стержнем вступаетупор 13 с аналогичным...

Номер патента: 1525546

Опубликовано: 30.11.1989

Автор: Лодус

МПК: G01N 3/32

Метки: испытания, образцов, центробежная

...крайних 20платформ 4 и Ь с валом 3 и платформы4 со средней платформой 5, в которойвыполнен паз 10, закрепленное на столе корпуса 1 и расположенное междуплатформами 5 и 6 колесо 11 внутренне го зацепления, связанную с ним шестерню 12, ось которой закреплена на платформе 6, расположенный в пазу 1 О ро,лик 1 Э, установленный на торце шестер,ни 12, ось которого параллельна осиэтой шестерни 12, установленные наплатформе 4 пассивный захват 14 образца 15, центробежный груз 16, активныйзахват 17, предназначенный для соединения центробежного груза 16 с образцом 15, и балансировочный груз 18,Установка работает следующим образом,Для испытания образца 15 циклическими осевыми и изгибающими усилиями 40платформы 4 и 5 соединяют между собоймуфтой 8,...

Номер патента: 1525543

Опубликовано: 30.11.1989

Автор: Лодус

МПК: G01N 3/18

Метки: испытания, прочность

...штока 8 в исходноеположение после остановки платформы 5,Установка работает следующим образом,Включают привод 1 О и приводят во 45вращение платформу 5 с захватами 2и 3 и образцом 4, Ло мере разгонаплатформы центробежные грузы 6 и 7посредством тяг 9 и штока 8 нагружают образец 4 осевым усилием, В результате трения колодок 12 о поверхностьвращающихся колец 11 температура колец повышается пропорционально скорости вращения образца и происходитместный нагрев поверхности образцав зоне контакта его с кольцами 11.При достижении заданного уровня нагрузки скорость вращения платформыподдерживают постоянной заданное время, регистрируют развитие деформаций образца по мере прогрева его поверхности. Затем изменяют скоростьвращения платформы и переходят...

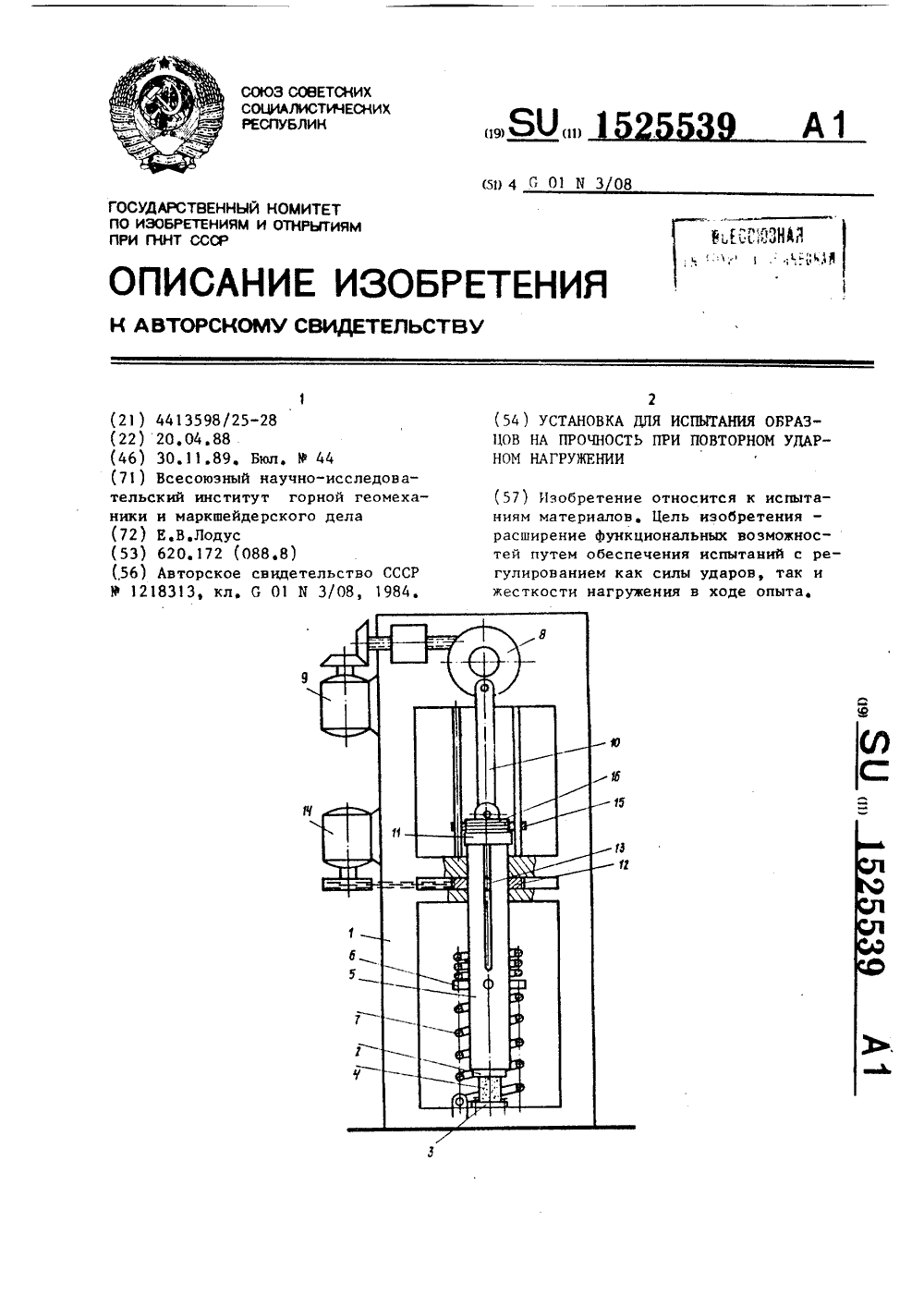

Номер патента: 1525539

Опубликовано: 30.11.1989

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, нагружении, образцов, повторном, прочность, ударном

...с колонной 5. П 1 арнир 11 обеспечивает вращение колонны относительно катушки 16,Установка работает следующим образом,55Включают привод 9 и приводят вдействие зксцентрик 8, При включеннойэлектромагнитной катушке 16 полэун15 перемещает колонну 5 вверх (по ны с механизмом ее воэвратно-поступательных перемещений, Жесткость нагружения регулируют изменением числадеформируемых витков пружины путемвращения колонны с упорами, силу ударов регулируют отключением приспособления 16 при деформировании пружиныво время перемещения колонны от активного захвата 21 ил,чертежу), Пружина 7 деформируетсярастяжением, При достижении на пружине заданного усилия происходитотключение катушки 16, колонна 5 поддействием энергии, накопленной в пружине, перемещается...

Номер патента: 1525537

Опубликовано: 30.11.1989

Автор: Лодус

МПК: G01N 3/08

Метки: испытания, образцов, центробежная

...и взаимное расположение. Центробежная установка дпя испытания образцов, содержащая платформу с приводом ее вращения, размещенные на ней два соосных захвата образца и механизм нагружения, включающий центробежные грузы с направляющими для их перемещения, о т л и ч а ю щ а яс я тем, что, с целью расширения функционапьных возможностей путем приложения не только равномерных циклических, но и неравномерно распределенных по длине образца нагрузок, она снабжена двумя закрепленными на платформе механизмами возвратно-поступательного перемещения, на выходных звеньях которых шарнирно закреплены соответствующие захваты, а центробежные грузы выполнены в форме тел вращения и предназначены для обкатывания по поверхности образца. Составитель В....

Номер патента: 1525536

Опубликовано: 30.11.1989

Автор: Лодус

МПК: G01N 3/08

Метки: длинномерных, испытаний, образцов, прочность

...испытания в режиме длительнодействующих нагрузок кулачок 15 устанавливают в положение, при которомторцовый захват 8 опирается на него,или в положение, при котором торцовый захват 4 посредством ограничителя 5 опирается на полку 3 корпуса 1,Устанавливают грузы 13 на рычаги 9 всоответствии с распределением нагрузскопической частью 10, соединенныешарнирами 11 с кольцевыми захватами 6,грузы 13,кулачок 15 и привод 14, и ограничитель 5 перемещения захвата 4,Длительные нагрузки создаются приподвешивании образца на ограничителе 5 или при размещении его на кулачке 5. Циклические нагрузки создаются при вращении кулачка 15. 1 ил,ки по длине образца 7. При развитии деформаций полэучести участков образца выдвижные части 10 рычагов 9 перемещаются...

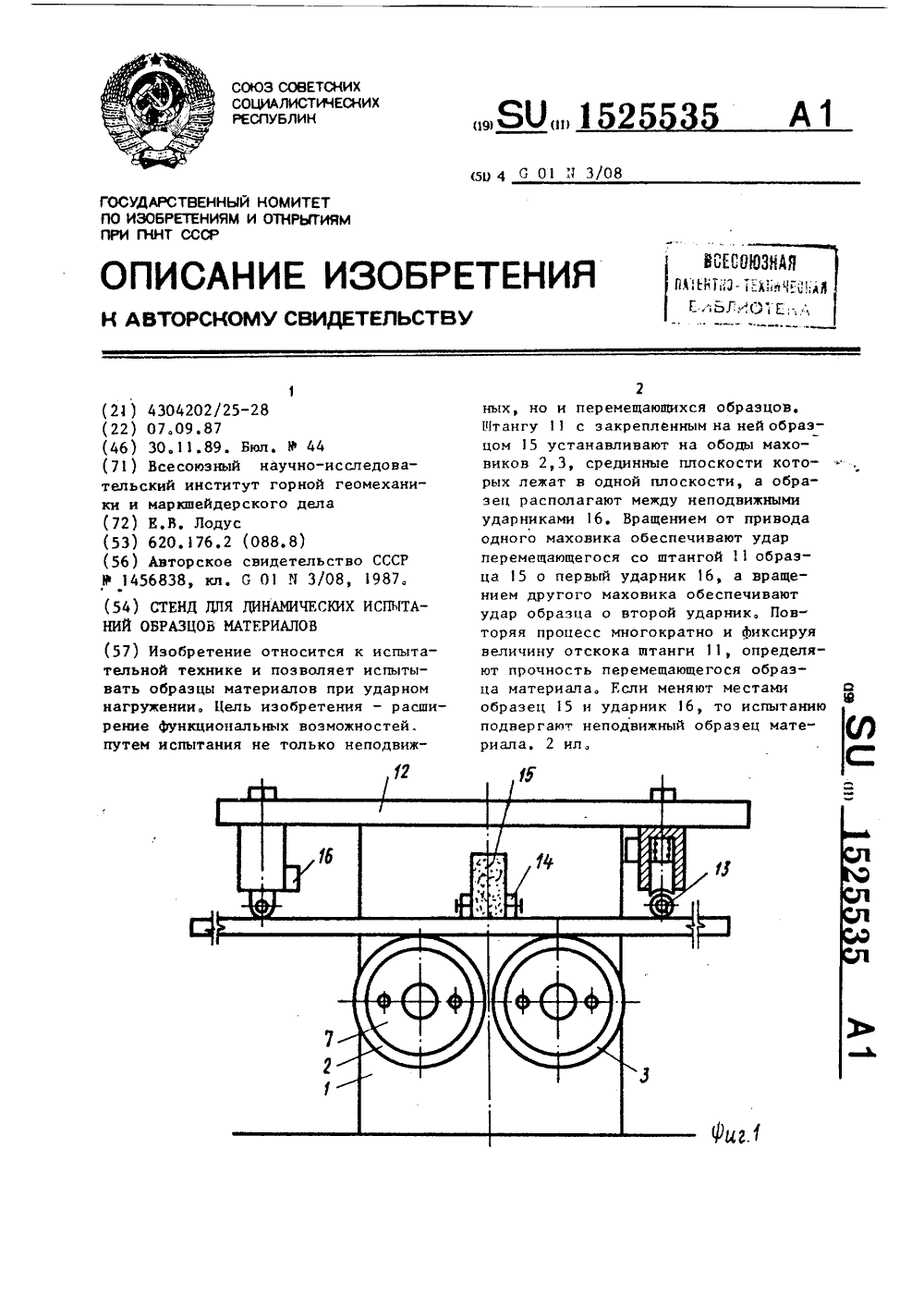

Номер патента: 1525535

Опубликовано: 30.11.1989

Автор: Лодус

МПК: G01N 3/08

Метки: динамических, испытаний, образцов, стенд

...к ободам маховиков 2 и 3, траверсу 12 с направляющими для штанги 11 ролика ми 13, захват 14 образца 15 и ударники 16, которые установлены с возможностью перестановки их со штанги 11 на траверсу 12 и наоборот.Стенд работает следующим образом.Включают привод 9 и приводят во вращение колеса 4 и 5. Подают ток на первую из электромагнитных муфт 6. При этом соответствующий маховик 2 притягивается к колесу 4, соединяет ся с ним торцовой поверхностью и начинает вращаться. Связанная с колесами 4 и 5 штанга 11 начинает перемещаться в направлении вращения колеса 4. Происходит разгон штанги 11 вместе с закрепленным захватом 14 на ней образцом 15 в направлении одного из ударников 16. В момент удара о него образца 15 первая из электромагнитных...

Номер патента: 1523964

Опубликовано: 23.11.1989

Автор: Лодус

МПК: G01N 3/56

Метки: испытания, трение

...5, вала 9, 35 жесгко установленного на нем зубчатого колеса 10, предназначенного для зацепления с шестерней 8, привод 11 вращения шестерни 8 с муфтой 12, узел нагружения, выполненный в виде направляющих 13, винта 14 и пружины 15, расположенной между винтом 13 и захватов 2 образца 4, установленного соосно зубчатому колесу 10 с возможностью осевого перемещения по направляющим 13.Устройство работает следующим образом.Для предварительного притира трущихся поверхностей образца 4 и контр образца 5 муфтой 12 соединяют вал привода 11 с осью маятника и включают привод 11, вращают маятник 6 с шестерней 8, колесом 10 и захватом 3 контробраэца 5. В процессе притира тру щихся поверхностей контактирующих образца 4 и контробраэца 5 производят...

Номер патента: 1523962

Опубликовано: 23.11.1989

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, образцов, ударных, центробежная

...в которой размещена гибкая тяга 15 так, чтобы не препятствовать зацеплению колеса с рейкой, Для этой же цели может быть применен дополнительный барабан, уст;човеный на оси зубчатого колеса (не показа). Груз 18 уравновешивает платформу 4,Установка работает следующим образом.Устанаиливаот колесо 14 в положе ние, при котором ось захватов 6 и 7 паза 17, а разгрузка осуществляетсяпри расположении оси захватов параллельно оси вращения платформы,1 ил. параллельна оси вращения платформы 4 (положение показано на чертеже) и включают привод 3. Доводят скорость вращения платформы до зада;ой и приводят во вращение барабан 11. Тяга 15 сматывается с барабана 11, длина петли, огибающей колесо 14, увеличивается, колесо 14 перемещается вдоль рейки...

Номер патента: 1523960

Опубликовано: 23.11.1989

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, усталостных

...4 неравномерно деформируется иврглется, что позволяет циклическивоздействовать на его поверхггостьэлектромагнитным излучением. 1 ил. вращения, Установка комплектуетсядополнительными средствами воздействия на образец (источником тепла,электромагнитным облучателем и т,п.),размещенными на нужном уровне подлине образца (не показаны). Чтобыизбежать эакпиниваггия катков, ширинунаклонного паза кулачков увеличиваюттак, что при перемещениях кзток взаимодействует только с нижней кромкойпаз (при движении вверх по чертежу),либо только с верхней кромкой плэа(при движении вниз по чертежу). Установка работает следуггщим образом. Включают привод 1 и приводят во вращение стержни 8 и оси 6 с размещенными на них кулачками, Топкатели 7 перекатываются по...
